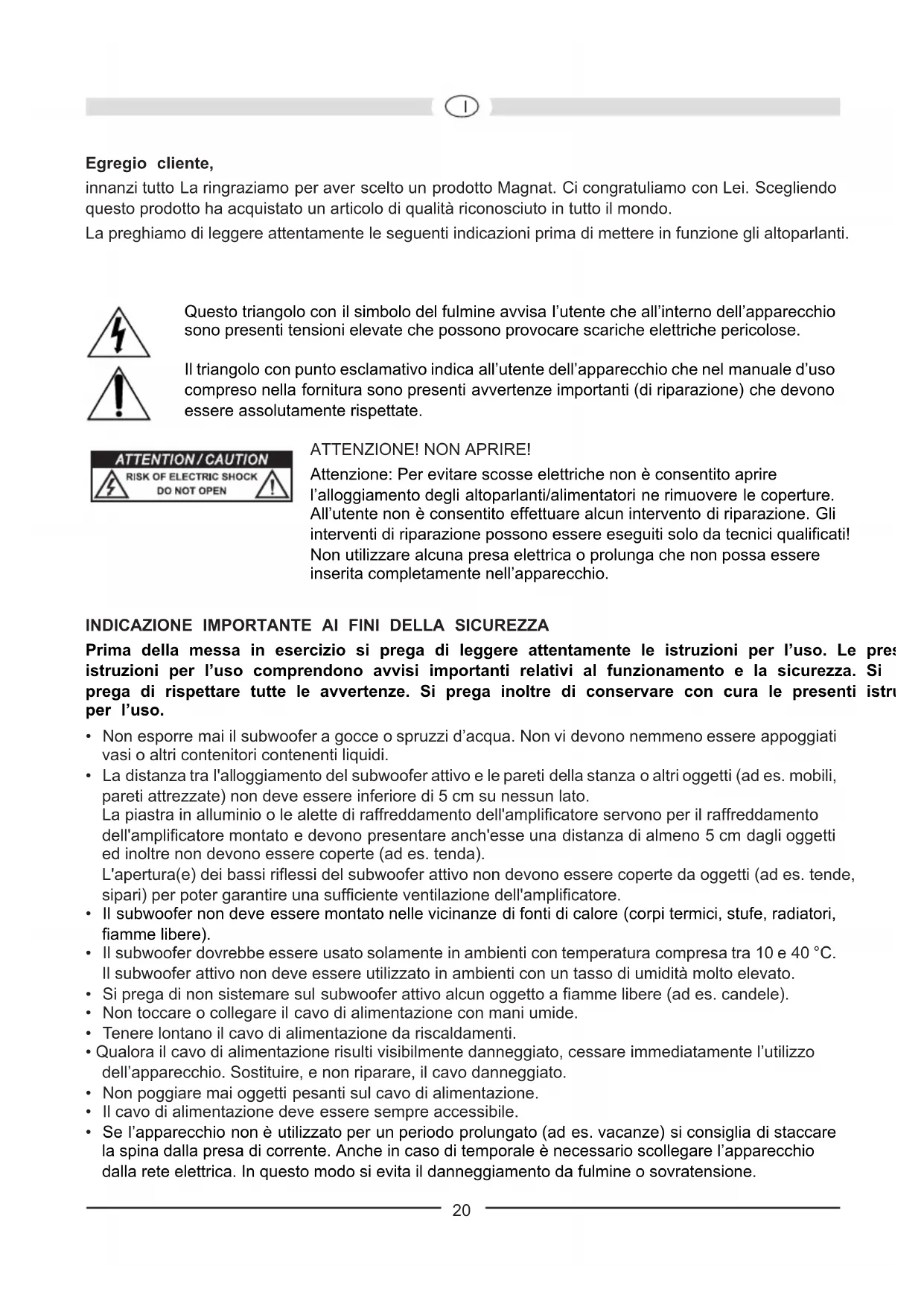

NLEgregio cliente, innanzi tutto La ringraziamo per aver scelto un prodotto Magnat. Ci congratuliamo con Lei. Scegliendo questo prodotto ha acquistato un articolo di qualità riconosciuto in tutto il mondo. La preghiamo di leggere attentamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti. Questo triangolo con il simbolo del fulmine avvisa l’utente che all’interno dell’apparecchio sono presenti tensioni elevate che possono provocare scariche elettriche pericolose. Il triangolo con punto esclamativo indica all’utente dell’apparecchio che nel manuale d’uso compreso nella fornitura sono presenti avvertenze importanti (di riparazione) che devono essere assolutamente rispettate. ATTENZIONE! NON APRIRE! Attenzione: Per evitare scosse elettriche non è consentito aprire l’alloggiamento degli altoparlanti/alimentatori ne rimuovere le coperture. All’utente non è consentito effettuare alcun intervento di riparazione. Gli interventi di riparazione possono essere eseguiti solo da tecnici qualificati! Non utilizzare alcuna presa elettrica o prolunga che non possa essere inserita completamente nell’apparecchio.

INDICAZIONE IMPORTANTE AI FINI DELLA SICUREZZA

Prima della messa in esercizio si prega di leggere attentamente le istruzioni per l’uso. Le presenti istruzioni per l’uso comprendono avvisi importanti relativi al funzionamento e la sicurezza. Si prega di rispettare tutte le avvertenze. Si prega inoltre di conservare con cura le presenti istruzioni per l’uso.

• Non esporre mai il subwoofer a gocce o spruzzi d’acqua. Non vi devono nemmeno essere appoggiati vasi o altri contenitori contenenti liquidi.

• La distanza tra l'alloggiamento del subwoofer attivo e le pareti della stanza o altri oggetti (ad es. mobili, pareti attrezzate) non deve essere inferiore di 5 cm su nessun lato. La piastra in alluminio o le alette di raffreddamento dell'amplificatore servono per il raffreddamento dell'amplificatore montato e devono presentare anch'esse una distanza di almeno 5 cm dagli oggetti ed inoltre non devono essere coperte (ad es. tenda). L'apertura(e) dei bassi riflessi del subwoofer attivo non devono essere coperte da oggetti (ad es. tende, sipari) per poter garantire una sufficiente ventilazione dell'amplificatore.

• Il subwoofer non deve essere montato nelle vicinanze di fonti di calore (corpi termici, stufe, radiatori, fiamme libere).

• Il subwoofer dovrebbe essere usato solamente in ambienti con temperatura compresa tra 10 e 40 °C. Il subwoofer attivo non deve essere utilizzato in ambienti con un tasso di umidità molto elevato.

• Si prega di non sistemare sul subwoofer attivo alcun oggetto a fiamme libere (ad es. candele).

• Non toccare o collegare il cavo di alimentazione con mani umide.

• Tenere lontano il cavo di alimentazione da riscaldamenti.

• Qualora il cavo di alimentazione risulti visibilmente danneggiato, cessare immediatamente l’utilizzo dell’apparecchio. Sostituire, e non riparare, il cavo danneggiato.

• Non poggiare mai oggetti pesanti sul cavo di alimentazione.

• Il cavo di alimentazione deve essere sempre accessibile.

• Se l’apparecchio non è utilizzato per un periodo prolungato (ad es. vacanze) si consiglia di staccare la spina dalla presa di corrente. Anche in caso di temporale è necessario scollegare l’apparecchio dalla rete elettrica. In questo modo si evita il danneggiamento da fulmine o sovratensione.

20• Non usare prodotti per la pulizia o solventi chimici, che possono danneggiare la superficie dell’apparecchio.

• Gli interventi di riparazione devono essere affidati sempre ad addetti specializzati poiché altrimenti ci si espone ad alte tensioni pericolose o altri rischi. INDICAZIONI GENERALI PER IL COLLEGAMENTO DEGLI ALTOPARLANTI SATELLITARI MAGNAT I terminali di collegamento degli altoparlanti satellitari sono sul retro e sono muniti di un meccanismo di fissaggio che può accogliere cavi in rame con una sezione fino a 1 mm². Per il collegamento dei satelliti si prega di utilizzare i cavi per altoparlanti comunemente in commercio con un taglio trasversale in rame da 2 x 0.75 mm² – 2 x 1 mm². I cavi vengono tagliati alla lunghezza necessaria, le estremità isolate e le estremità dei trefoli piegati per facilitare il collegamento ai morsetti degli altoparlanti. L’amplificatore e/o il ricevitore devono rimanere scollegati finché non sono stati effettuati tutti i collegamenti. Quando si collegano i cavi fare attenzione alla corretta polarizzazione, cioè i morsetti neri (-) degli altoparlanti devono essere collegati ai morsetti (-) dell’amplificatore ed i morsetti rossi (+) degli altoparlanti ai morsetti (+) dell’amplificatore. Controllare ancora una volta che i cavi siano collegati saldamente e che non abbiano formato un cortocircuito con fili sporgenti. Questo sarebbe estremamente pericoloso per l’amplificatore collegato. L’utilizzo della base, per i satelliti e il centrale, compresa nella fornitura è visualizzato nella fig. 1. L’utilizzo del supporto da parete, per i satelliti e il centrale, compreso nella fornitura è visualizzato nella fig. 2 INSTALLAZIONE I diffusori acustici centrali, frontali e posteriori sono contrassegnati sul retro dell'alloggiamento. Il satellite centrale, va collocato sopra o sotto il televisore. I satelliti anteriori andrebbero collocati ad altezza d'orecchi e possibilmente ad uguale distanza dal televisore. I satelliti posteriori vanno collocati alla sinistra e alla destra dietro il punto d'ascolto, meglio ancora se leggermente sollevati rispetto al livello d'altezza orecchi. L'installazione del subwoofer, in linea di massima, non dà alcun problema, ma dovrebbe avere luogo possibilmente vicino ai satelliti anteriori.

ALLACCIAMENTO AD UN RICEVITORE AV

L’allacciamento del sistema ad un ricevitore AV è illustrato nella fig. 3 (ricevitore senzauscita subwoofer) e nella fig. 4 (ricevitore con uscita subwoofer spina inferiore). Attenzione: al momento dell’installazione del ricevitore i canali degli altoparlanti front, center e rear devono essere regolati su `small` o `klein`. Alcuni ricevitori offrono inoltre anche la possibilità di regolare la frequenza di trasferimento tra subwoofer e satelliti. In questo caso è necessario impostare questa frequenza su 150 Hz o sulla frequenza più vicina ai 150 Hz.Tenete conto in questa fase anche di quanto riportato sul manuale d’istruzioni del ricevitore.

Il dettaglio del pannello operativo del subwoofer è esposto in fig. 5: COLLEGAMENTO ALLA RETE (1) Essendo un subwoofer con amplificatore integrato, deve essere collegato alla rete mediante il cavo fornito in dotazione.

21Interruttore modo funzionamento (3), Visualizzazione dello stato operativo (4), Interruttore d'accensione (2) Ingresso AV (5) Collegare l’uscita dei livelli bassi del subwoofer del proprio ricevitore (Sub-Pre-Out) con l’ingresso AV del subwoofer (vedi fig. 4). Per questa operazione è necessario un cavo Mono-Cinch (non compreso nella fornitura). Ingressi livelli alti (9) Per il collegamento alle uscite dei livelli alti del regolatore (altoparlante) del ricevitore/amplificatore. Si veda Fig. 3. Regolatore del livello (8) Con questo regolatore si imposta a piacere il volume dei bassi:

1. Portare in posizione centrale (lineare) il regolatore dei bassi nell’amplificatore.

2. Molto importante: girare il regolatore del livello fino alla posizione d’arresto sinistra (volume

3. Accendere la musica ed aumentare a piacere il volume con il regolatore dell’amplificatore.

4. Con il regolatore del livello portare il livello dei bassi al volume desiderato.

Regolatori di separazione (7) Vanno regolati secondo la frequenza più elevata alla quale opera il subwoofer. In combinazione con i Vostri satelliti INTERIOR, il regolatore dovrebbe essere impostato sui 150 Hz Regolatore di fase (6) Nel funzionamento normale si consiglia di posizionare l'interruttore di fase su 0°. In pochi casi potrebbe essere vantaggioso impostare la fase su 180° (ad es. In caso di distanza elevata tra subwoofer ed i satelliti frontali o in caso di caratteristiche acustiche sfavorevoli dell'ambiente) Generalmente vale: La posizione corretta è quella nella quale il campo del suono fondamentale inferiore risuona in modo più pieno. Interruttore di accensione ON Interruttore di accen- sione OFF Interruttore modo funziona- mento ON Subwoofer in funzionamento continuo, il LED è verde. Impostazione pratica per la riproduzione di programmi con lunghi passaggi silenziosi (si evita uno spegnimento involontario del subwoorfer). Subwoofer è disatti- vato, il LED è spento. Quando l'apparec- chio non viene utiliz- zato per un periodo prolungato, si consi- glia di scegliere que- sta impostazione. Interruttore modo funzio- namento AUTO L’accensione / spegnimento automatico è attivata (im- postazione consigliata). Quando il subwoofer riceve un segnale dal ricevitore, questi si accende automaticamente e il LED è verde. Quando il subwoofer non riceve più alcun segnale, dopo alcuni minuti passa automaticamente in modalità standby, il LED è rosso.

IFusibile (10) Devono essere impiegati solo fusibili del tipo indicato sul retro dell’amplificatore nel triangolo stampato di fianco al portafusibile.

SUGGERIMENTI PER EVITARE GUASTI

La regolazione ottimale dei toni degli altoparlanti MAGNAT si ottiene con i regolatori in posizione centrale, cioè con una riproduzione lineare dell’amplificatore. Con i regolatori sonori al massimo si ha un maggiore afflusso di energia agli altoparlanti, il che può portare alla rottura di questi in presenza di volumi elevati. ATTENZIONE AL REGOLATORE DEL VOLUME ! Se si possiede un amplificatore con una potenza d’uscita notevolmente superiore rispetto alla potenza massima delle casse, i volumi molto alti possono provocare la distruzione degli altoparlanti, il che però accade molto raramente. Tuttavia amplificatori con una bassa potenza d’uscita possono diventare pericolosi per le casse già con volumi medi, perché possono essere sovraccaricati molto più rapidamente degli amplificatori potenti. Questa sovraccarica provoca distorsioni chiaramente misurabili ed avvertibili che sono estremamente pericolose per gli altoparlanti. Fare quindi attenzione alle distorsioni quando si imposta il volume e, se vengono avvertite, abbassarlo subito. Se si preferisce tenere il volume alto, fare attenzione che l’amplificatore abbia almeno una potenza d’uscita accettabile per le casse. DATI TECNICI Front./Post. Centrale Configurazione: 2 vie 2 vie Potenza RMS/ max.: 50/100 Watt 60/120 Watt Impedenza: 4 – 8 Ohm 4 – 8 Ohm Gamma di frequenza: 90 – 32 000 Hz 80 – 32 000 Hz Frequenza di taglio: 5000Hz 5000 Hz Potenza amplificatore consigliata: > 15 Watt > 15 Watt Rendimento (2.8V/1 m): 88 dB 89 dB Dimensioni (largh. x alt. x prof.): 90 x 110 x 110 mm 210 x 90 x 110 mm Peso: 0,9 kg 1.6 kg Accessori: Supporto da parete Supporto da parete Base Base Subwoofer Configurazione: Bassreflex, Downfire Potenza d’uscita RMS/max.: 40/100 Watt Gamma di frequenza: 32 – 200 Hz Frequenza di taglio: 50 – 150 Hz regolabile Dimensioni (largh. x alt. x prof.): 225 x 380 x 350 mm Peso: 8,5 kg Accessori: Cavo di rete
