GEBRUIKSAANWIJZING Interior 501A MAGNAT

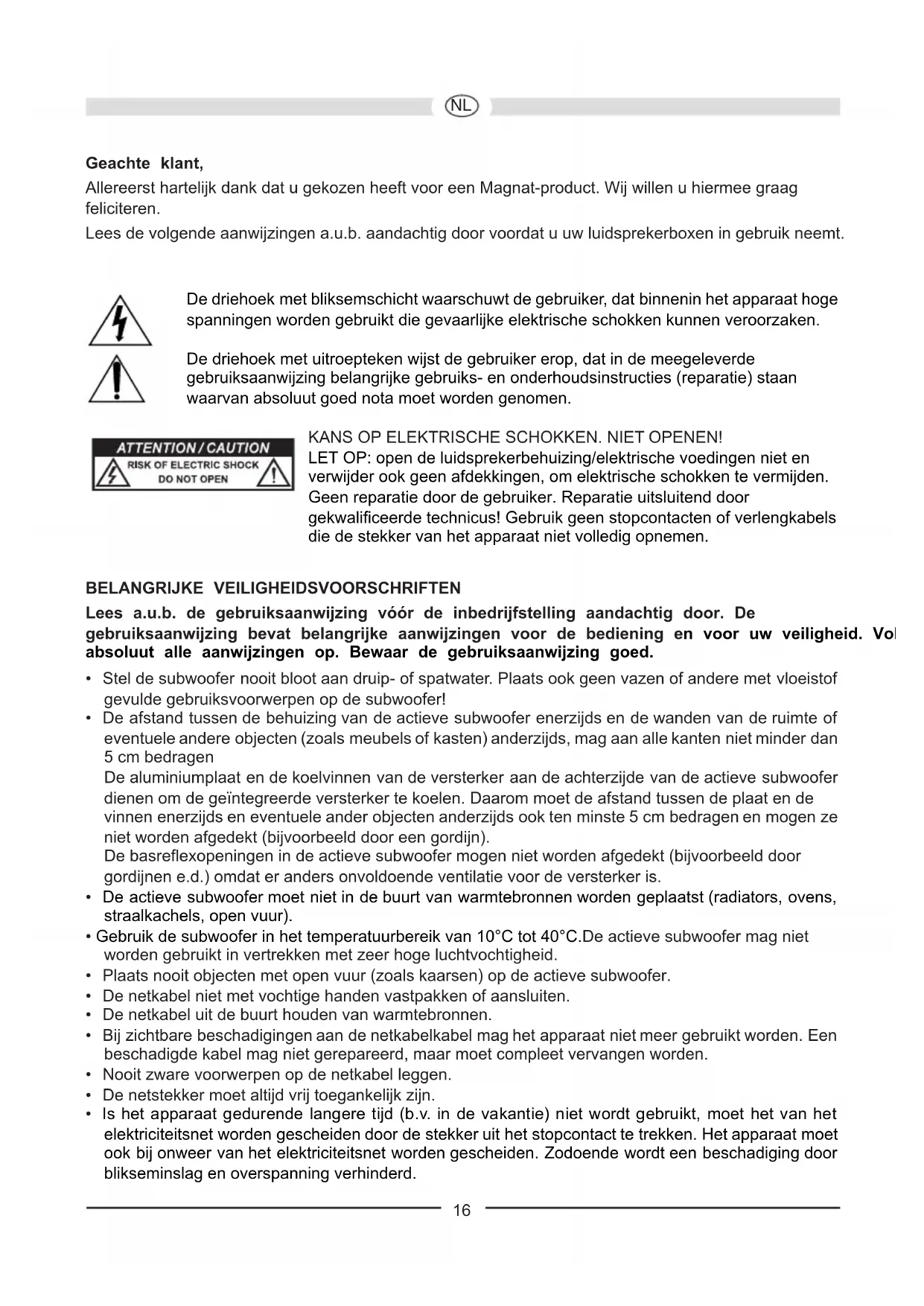

FGeachte klant, Allereerst hartelijk dank dat u gekozen heeft voor een Magnat-product. Wij willen u hiermee graag feliciteren. Lees de volgende aanwijzingen a.u.b. aandachtig door voordat u uw luidsprekerboxen in gebruik neemt. De driehoek met bliksemschicht waarschuwt de gebruiker, dat binnenin het apparaat hoge spanningen worden gebruikt die gevaarlijke elektrische schokken kunnen veroorzaken. De driehoek met uitroepteken wijst de gebruiker erop, dat in de meegeleverde gebruiksaanwijzing belangrijke gebruiks- en onderhoudsinstructies (reparatie) staan waarvan absoluut goed nota moet worden genomen. KANS OP ELEKTRISCHE SCHOKKEN. NIET OPENEN! LET OP: open de luidsprekerbehuizing/elektrische voedingen niet en verwijder ook geen afdekkingen, om elektrische schokken te vermijden. Geen reparatie door de gebruiker. Reparatie uitsluitend door gekwalificeerde technicus! Gebruik geen stopcontacten of verlengkabels die de stekker van het apparaat niet volledig opnemen. BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN Lees a.u.b. de gebruiksaanwijzing vóór de inbedrijfstelling aandachtig door. De gebruiksaanwijzing bevat belangrijke aanwijzingen voor de bediening en voor uw veiligheid. Volg absoluut alle aanwijzingen op. Bewaar de gebruiksaanwijzing goed.

• Stel de subwoofer nooit bloot aan druip- of spatwater. Plaats ook geen vazen of andere met vloeistof gevulde gebruiksvoorwerpen op de subwoofer!

• De afstand tussen de behuizing van de actieve subwoofer enerzijds en de wanden van de ruimte of eventuele andere objecten (zoals meubels of kasten) anderzijds, mag aan alle kanten niet minder dan 5 cm bedragen De aluminiumplaat en de koelvinnen van de versterker aan de achterzijde van de actieve subwoofer dienen om de geïntegreerde versterker te koelen. Daarom moet de afstand tussen de plaat en de vinnen enerzijds en eventuele ander objecten anderzijds ook ten minste 5 cm bedragen en mogen ze niet worden afgedekt (bijvoorbeeld door een gordijn). De basreflexopeningen in de actieve subwoofer mogen niet worden afgedekt (bijvoorbeeld door gordijnen e.d.) omdat er anders onvoldoende ventilatie voor de versterker is.

• De actieve subwoofer moet niet in de buurt van warmtebronnen worden geplaatst (radiators, ovens, straalkachels, open vuur).

• Gebruik de subwoofer in het temperatuurbereik van 10°C tot 40°C.De actieve subwoofer mag niet worden gebruikt in vertrekken met zeer hoge luchtvochtigheid.

• Plaats nooit objecten met open vuur (zoals kaarsen) op de actieve subwoofer.

• De netkabel niet met vochtige handen vastpakken of aansluiten.

• De netkabel uit de buurt houden van warmtebronnen.

• Bij zichtbare beschadigingen aan de netkabelkabel mag het apparaat niet meer gebruikt worden. Een beschadigde kabel mag niet gerepareerd, maar moet compleet vervangen worden.

• Nooit zware voorwerpen op de netkabel leggen.

• De netstekker moet altijd vrij toegankelijk zijn.

• ls het apparaat gedurende langere tijd (b.v. in de vakantie) niet wordt gebruikt, moet het van het elektriciteitsnet worden gescheiden door de stekker uit het stopcontact te trekken. Het apparaat moet ook bij onweer van het elektriciteitsnet worden gescheiden. Zodoende wordt een beschadiging door blikseminslag en overspanning verhinderd. NLNL 16• Gebruik geen reinigingsmiddelen of chemische oplosmiddelen, aangezien anders het oppervlak beschadigd zou kunnen raken.

• Reparaties moeten altijd worden overgelaten aan gekwalificeerde geschoolde personen, aangezien men anders wordt blootgesteld aan gevaarlijke hoogspanningen of andere gevaren. ENKELE ALGEMENE OPMERKINGEN OVER HET AANSLUITEN VAN UW MAGNAT SATELLIETLUIDSPREKERS De aansluitterminals van de satellietluidsprekers bevinden zich aan de achterkant en zijn voorzien van een klemmechanisme dat geschikt is voor kabels met een koperdraaddiameter van maximaal 1 mm² Voor het aansluiten van de satellieten gebruikt u een in de handel gebruikelijke luidsprekerkabel met een kopergeleiderdoorsnede van 2 x 0,75 mm² – 2 x 1 mm². De kabels worden tot de benodigde lengte ingekort, de uiteinden worden gestript en de draaduiteinden getwist, om het aansluiten op de luidsprekerklemmen te vergemakkelijken. De versterker resp. receiver moet principieel uitgeschakeld blijven tot alle verbindingen tot stand zijn gebracht. Let er bij het aansluiten van de kabels vooral op dat u de polen niet verwisseld, d.w.z. de zwarte (-) klemmen van de luidsprekerboxen moeten verbonden worden met de (-) klemmen van de versterker en de rode (+) klemmen van de luidsprekerboxen met de (+) klemmen van de versterker. Controleer tot slot nog eens of de kabels goed vastzitten en er geen kortsluiting is ontstaan, bijvoorbeeld door uitstekende draadjes. Dit zou voor de aangesloten versterker bijzonder gevaarlijk zijn. Zie afbeelding 1 voor het gebruik van de bijgevoegde standvoet voor de satellieten/center. Zie afbeelding 2 voor het gebruik van de bijgevoegde wandhouder voor de satellieten/center. PLAATSING Center-, front- und rear- luidspreker zijn op de achterkant van de kast gekenmerkt. De Centerluidsprekers wordt op of onder het televisietœstel geret. De frontluidsprekers worden op oorhoogte en zo mogelijk op gelijke afstand links en rechts van de televisie geïnstalleerd. De Rearluidsprekers worden opgesteld links en rechts achter de luisterplek, liefst iets boven oorhoogte. De subwoofer kunt u in principe opstellen waar u wilt, maar als dit mogelijk is, verdient het aanbeveling hem in de buurt van de front-satellietluidsprekers te plaatsen.

AANSLUITING OP EEN AV-RECEIVER

Hoe u het systeem moet aansluiten op een AV-receiver, wordt verduidelijkt op afbeelding 3 (receiver zonder subwooferuitgang) en afbeelding 4 (receiver met laagniveau-subwoofer-uitgang). NB: In de set-up van de receiver moeten de luidsprekerkanalen front, center en rear worden ingesteld op `small` of `klein`. Sommige receivers bieden daarnaast nog de mogelijkheid om de overgangsfrequentie tussen de subwoofer en de satelliet in te stellen. In dit geval stelt u deze frequentie in op 150 Hz of op de frequentie die het meeste dicht bij 150 Hz ligt. Zie ook de gebruiksaanwijzing van de receiver.

DE ACTIEVE SUBWOOFER

De verschillende bedieningselementen van de subwoofer zijn te zien op afbeelding 5: Netaansluiting (1) Het betreft een subwoofer met ingebouwde versterker, daarom moet deze met de meegeleverde kabel op het elektriciteitsnet worden aangesloten. NLNL 17Modus schakelaar (3), LED display mode (4), Power-schakelaar (2) AV-Ingang (5) Sluit de laagniveau-subwooferuitgang van uw receiver (Sub-Pre-Out) aan op de AV-ingang van de subwoofer (zie afbeelding 4). Hiervoor heeft u een mono-cinch kabel nodig (behoort niet tot de omvang van de levering). Hoogniveau-Ingangen (9) Voor aansluiting op de hoogniveau-regelaar-(luidspreker-)uitgangen van de receiver/versterker. Zie afbeelding 3. Niveauregelaar (8) Met deze regelaar kunt u het geluidsniveau in het lagetonen bereik naar wens instellen. Ga hiervoor als volgt te werk:

1. Zet de basregelaar van uw versterker in de middenstand (lineair).

2. Belangrijk: draai de niveauregelaar tot de aanslag naar links (kleinste volume).

3. Zet muziek aan en versterk het volume met de regelaar van de versterker tot dit de

gewenste waarde heeft.

4. Stel het lagetonenniveau met de niveauregelaar in op de gewenste waarde.

Scheidingsfrequentieregelaar (7) Hiermee stelt u de hoogste frequentie in die de subwoofer kan weergeven. Bij combinatie met INTERIOR satellieten moet de regelaar worden ingesteld op 150 Hz.. Faseschakelaar (6) Over het algemeen moet de faseschakelaar worden ingesteld op AV (0°). In een enkele uitzondering kan het echter van voordeel zijn de fase in te stellen op 180° (bijvoorbeeld als de subwoofer en de front-satellieten erg ver van elkaar af staan of in geval van ongunstige akoestische eigenschappen van de ruimte). Principieel geldt: de stand waarbij het onderste basistoonbereik voller klingt, is het juiste. Power-schakelaar ON Power-schakelaar OFF Modusschakelaar

Subwoofer in permanent bedrijf, de l.e.d. brandt groen. Voordelige instelling voor de weergave van programma's met lange en zachte passages (een abusievelijk in- schakelen van de subwoofer wordt vermeden). Subwoofer uitge- schakeld l.e.d. uit. Als het apparaat voor een langere periode niet wordt gebruikt, verdient deze instelling de voorkeur. Modusschakelaar AUTO De automatische in- / uitschakeling wordt geactiveerd (aanbevolen instelling). Zodra de subwoofer een signaal van de receiver ont- vangt, wordt hij automatisch weer ingeschakeld. De power-l.e.d. brandt groen. Zodra de subwoofer enkele minuten lang geen signaal meer ontvangt, wordt hij automatisch weer overgeschakeld op standby bedrijf, de l.e.d. brandt rood.

NLZekering (10) Er mogen alleen zekeringen worden gebruikt van het type dat vermeld staat in de opgedrukte driehoek naast de zekeringhouder aan de achterkant van de versterker.

TIPS TER VOORKOMING VAN REPARATIES

Alle MAGNAT-luidsprekerboxen zijn zodanig geconstrueerd dat de klank optimaal is als de klankregelaars in de middenstand staan, d.w.z. bij lineaire weergave van de versterker. Als de klankregelaars veel hoger worden gezet, wordt er meer energie naar de luidsprekers gestuurd, waardoor deze bij een groot volume defect kunnen raken. VOORZICHTIG MET DE VOLUMEREGELAAR! Als u in het bezit bent van een versterker die een veel groter uitgangsvermogen heeft dan dat waarmee de boxen belast kunnen worden, kunnen de luidsprekers bij een extreem volume defect raken – hoewel dit maar zelden voorkomt. Versterkers met een gering uitgangsvermogen kunnen daarentegen al bij een middelmatig volume een risico vormen voor de boxen, omdat ze veel sneller overstuurd worden dan krachtige versterkers. Deze oversturing veroorzaakt duidelijk meetbare en hoorbare vervorminge die bijzonder gevaarlijk zijn voor uw luidsprekers. Let er daarom bij het instellen van het volume op dat er geen vervorming optreedt en zet de regelaar zodra u hoort dat het geluid vervormd wordt, op een lagere stand. Wie het geluid van zijn installatie graag hard zet, moet ervoor zorgen dat de versterker minstens het uitgangsvermogen heeft waarmee de boxen belast kunnen worden. TECHNISCHE GEGEVENS Front/Rear Center Configuratie: 2-weg 2-weg Belastbaarheid RMS/max.: 50/100 watt 60/120 watt Impedantie: 4 – 8 Ohm 4 – 8 Ohm Frequentiebereik: 90 – 32 000 Hz 80 – 32 000 Hz Scheidingsfrequentie: 5000Hz 5000 Hz Scheidingsfrequentie: > 15 Watt > 15 Watt Bruikbare gevoeligheid (2,8V/1 m): 88 dB 89 dB Afmetingen (bxhxd): 90 x 110 x 110 mm 210 x 90 x 110 mm Gewicht: 0,9 kg 1.6 kg Accessoires: Wandhouder Wandhouder standvoet standvoet Subwoofer Configuratie: bassreflex, downfire Uitgangsvermogen RMS/max.: 40/100 Watt Frequentiebereik: 32 – 200 Hz Scheidingsfrequentie: 50 – 150 Hz regelbaar Afmetingen (bxhxd): 225 x 380 x 350 m Gewicht: 8,5 kg Accessoires: netkabel
