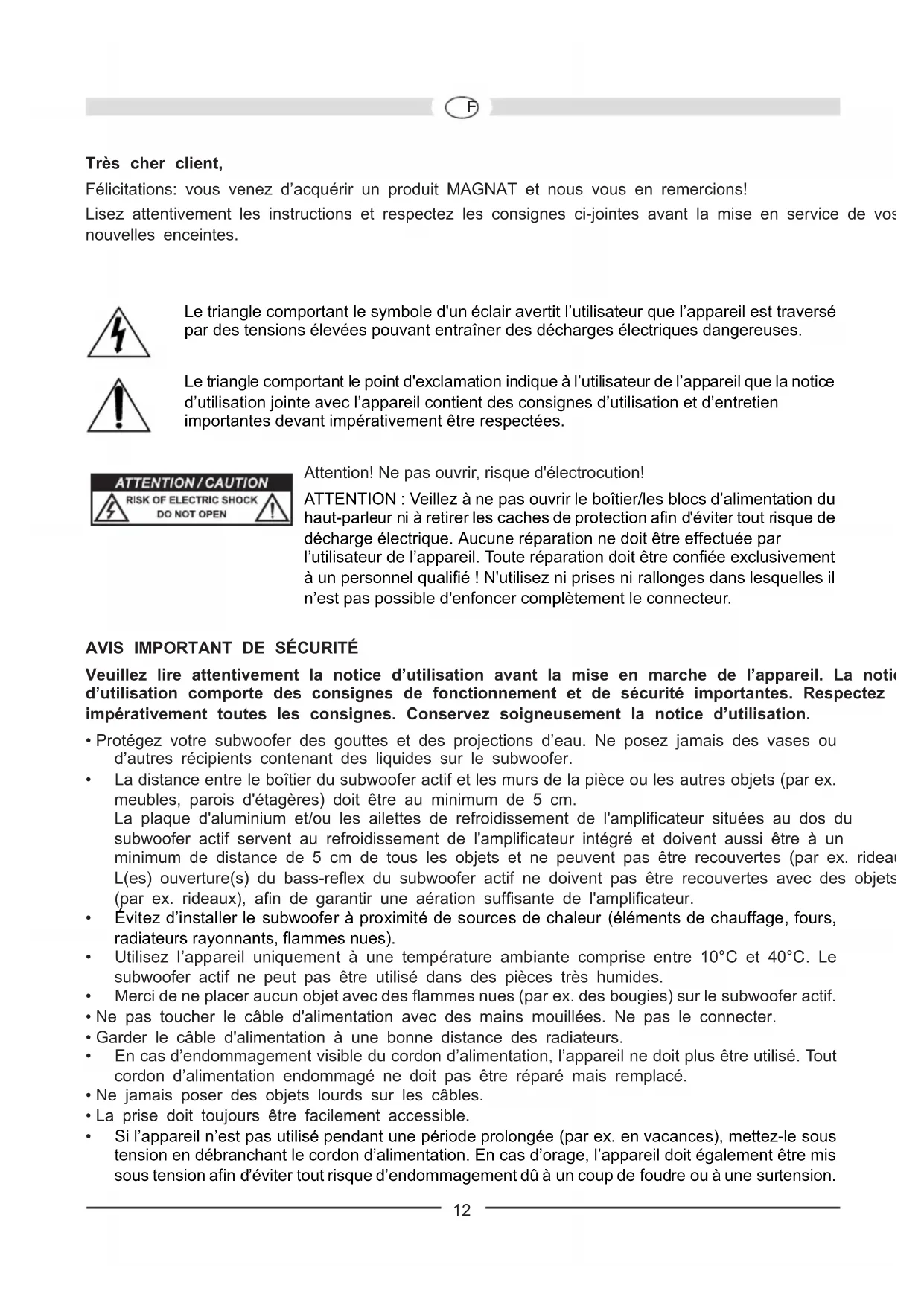

GBTrès cher client, Félicitations: vous venez d’acquérir un produit MAGNAT et nous vous en remercions! Lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en service de vos nouvelles enceintes. Le triangle comportant le symbole d'un éclair avertit l’utilisateur que l’appareil est traversé par des tensions élevées pouvant entraîner des décharges électriques dangereuses. Le triangle comportant le point d'exclamation indique à l’utilisateur de l’appareil que la notice d’utilisation jointe avec l’appareil contient des consignes d’utilisation et d’entretien importantes devant impérativement être respectées. Attention! Ne pas ouvrir, risque d'électrocution! ATTENTION : Veillez à ne pas ouvrir le boîtier/les blocs d’alimentation du haut-parleur ni à retirer les caches de protection afin d'éviter tout risque de décharge électrique. Aucune réparation ne doit être effectuée par l’utilisateur de l’appareil. Toute réparation doit être confiée exclusivement à un personnel qualifié ! N'utilisez ni prises ni rallonges dans lesquelles il n’est pas possible d'enfoncer complètement le connecteur.

AVIS IMPORTANT DE SÉCURITÉ

Veuillez lire attentivement la notice d’utilisation avant la mise en marche de l’appareil. La notice d’utilisation comporte des consignes de fonctionnement et de sécurité importantes. Respectez impérativement toutes les consignes. Conservez soigneusement la notice d’utilisation.

• Protégez votre subwoofer des gouttes et des projections d’eau. Ne posez jamais des vases ou d’autres récipients contenant des liquides sur le subwoofer.

• La distance entre le boîtier du subwoofer actif et les murs de la pièce ou les autres objets (par ex. meubles, parois d'étagères) doit être au minimum de 5 cm. La plaque d'aluminium et/ou les ailettes de refroidissement de l'amplificateur situées au dos du subwoofer actif servent au refroidissement de l'amplificateur intégré et doivent aussi être à un minimum de distance de 5 cm de tous les objets et ne peuvent pas être recouvertes (par ex. rideaux). L(es) ouverture(s) du bass-reflex du subwoofer actif ne doivent pas être recouvertes avec des objets (par ex. rideaux), afin de garantir une aération suffisante de l'amplificateur.

• Évitez d’installer le subwoofer à proximité de sources de chaleur (éléments de chauffage, fours, radiateurs rayonnants, flammes nues).

• Utilisez l’appareil uniquement à une température ambiante comprise entre 10°C et 40°C. Le subwoofer actif ne peut pas être utilisé dans des pièces très humides.

• Merci de ne placer aucun objet avec des flammes nues (par ex. des bougies) sur le subwoofer actif.

• Ne pas toucher le câble d'alimentation avec des mains mouillées. Ne pas le connecter.

• Garder le câble d'alimentation à une bonne distance des radiateurs.

• En cas d’endommagement visible du cordon d’alimentation, l’appareil ne doit plus être utilisé. Tout cordon d’alimentation endommagé ne doit pas être réparé mais remplacé.

• Ne jamais poser des objets lourds sur les câbles.

• La prise doit toujours être facilement accessible.

• Si l’appareil n’est pas utilisé pendant une période prolongée (par ex. en vacances), mettez-le sous tension en débranchant le cordon d’alimentation. En cas d’orage, l’appareil doit également être mis sous tension afin d’éviter tout risque d’endommagement dû à un coup de foudre ou à une surtension.

12• N’utilisez pas de produits de nettoyage ou de solvants chimiques afin de ne pas endommager la surface de l’appareil.

• Confiez systématiquement toute réparation à un personnel qualifié sous peine de vous exposer à des risques de haute tension ou à d’autres dangers. LE BRANCHEMENT DE VOS HAUT-PARLEURS SATELLITES MAGNAT Les bornes de raccordement des haut-parleurs satellites se trouvent sur l'arrière. Ils acceptent des câbles avec une section maximale de 1 mm². Pour le branchement des satellites, veuillez utiliser les câbles pour haut-parleurs habituels, avec une section de cuivre de 2 x 0,75 mm² – 2 x 1 mm². Les câbles doivent être coupés aux longueurs appropriées, les bouts doivent être dénudés et les bouts des fils multibrins doivent être torsadés, afin de faciliter le branchement aux bornes du haut-parleur. Avant de brancher ou de débrancher les câbles des enceintes, éteignez toujours votre amplificateur ou votre récepteur. Pendant le branchement des câbles, veuillez faire attention à la polarisation qui doit être correcte. Ceci signifie que les bornes noires négatives (-) des enceintes doivent être reliées aux bornes négatives (-) de l’amplificateur, les bornes rouges positives (+) des enceintes aux bornes positives (+) de l’amplificateur. Vérifiez encore une fois que les câbles sont bien fixés et qu’aucun court-circuit ne peut être provoqué à cause de petits fils qui dépassent. Ceci pourrait être extrêmement dangereux pour l’amplificateur. L’utilisation des pieds livrées pour les satellites et le haut-parleur central est illustrée dans la fig. 1. L’utilisation des supports muraux livrés pour les satellites et le haut-parleur central est illustrée dans la fig. 2. INSTALLATION Les haut-parleurs centraux, frontaux et arrières sont indiqués sur le côté arrière du boîtier. Le haut-parleur central doit être placé au-dessus ou au-dessous de la télévision. Les satellites frontaux doivent être positionnés à gauche et à droite du téléviseur, de préférence à distance égale et à hauteur d’oreille. Les satellites arrières doivent être positionnés à gauche et à droite, derrière ou à côté de la position d’écoute, légèrement au dessus de la hauteur d’oreille. Le placement du subwoofer est moins critique. Mettez-le, si possible, près de satellites avants.

CONNEXION À UN RÉCEPTEUR AV

La connexion du système à un récepteur AV est illustré dans fig. 3 (récepteur sans sortie pour un subwoofer) et fig. 4 (réception avec sortie pour un subwoofer). N.B.: Dans les réglages du récepteur, les canaux des haut-parleurs ‘front’ (avant), ‘center’ (centre) et ‘rear’ (arrière) doivent être réglés sur ‘small’ ou ‘petit’. Quelques récepteurs offrent, de plus, aussi la possibilité de régler la fréquence de recouvrement entre le subwoofer et les satellites. Dans ce cas, veuillez régler cette fréquence sur 150 Hz, ou sur la fréquence qui se rapproche le plus de 150 Hz. Veuillez pour cela consulter le manuel d’utilisation de votre récepteur.

La fig. 5 montre les éléments de commande du subwoofer: Branchement au secteur (1) Le subwoofer est muni d’un amplificateur intégré qui doit être connecté au secteur en utilisant le câble de secteur fourni.

13Interrupteur de mode de fonctionnement (3), Indication DEL de l’état de fonctionnement (4), Interrupteur marche/arrêt (2) Entree AV (5) Connectez la sortie à bas niveau subwoofer de votre récepteur (Sub-Pre-Out) avec l’entrée AV du subwoofer (voir fig. 4). Pour cela, vous avez besoin du câble mono-cinch (qui n’est pas compris). Entrées haut-niveau (9) Pour la connexion aux sorties à haut niveau (sorties haut-parleurs) du récepteur/amplificateur. Voir fig. 3. Commande de volume (8) Grâce à cette commande, vous pouvez régler le volume des graves selon votre goût comme suit:

1. Placez la commande des graves de votre amplificateur en position centrale (linéaire).

2. Très important: Placez le réglage du volume dans la position de gauche (volume minimum).

3. Jouez de la musique et augmentez le volume de l’amplificateur à la hauteur désirée avec le régulateur

4. Réglez le niveau des graves selon votre goût avec le régulateur de niveaux.

Régulateur de fréquence séparatrice (7) Ce réglage détermine la limite supérieure de la bande de fréquences reproduites par le subwoofer. Pour des combinaisons avec des satellites INTERIOR, mettez ce réglage sur 150 Hz. Interrupteur de phase (6) Normalement, l'interrupteur de phase doit être placé sur 0°. Dans des cas assez rares, il peut parfois être avanta-geux de régler la phase sur 180° (par exemple en cas de grande distance entre le subwoofer et les satellites fron-taux ou si la pièce n'est pas bien conçue acoustiquement). En général: la position où la zone des sons de base sonne le mieux est la bonne. Fusible (10) Utilisez exclusivement des fusibles du type indiqué sur le côté arrière de l’amplificateur à coté du porte- fusible sur l’arrière. Interrupteur marche/arrêt ON Interrupteur marche/arrêt OFF Interrupteur de mode de fonc- tionnement ON Le subwoofer est en mode de fonctionnement permanent, la DEL est verte. Option conseillée pour les reproductions sonores de pro- grammes avec de longs passages à bas volume (un arrêt non intentionnel du subwoofer sera ainsi évité). Le subwoofer est éteint, la DEL est éteinte. Si l'appareil n'est pas utilisé pen- dant un long mo- ment, vous devriez choisir cette option. Interrupteur de mode de fonc- tionnement AUTO La mise en / hors circuit automatique est activée (option conseillée). Si le subwoofer reçoit un signal du récepteur, il s'allume au- tomatiquement, et la DEL s'éclaire en vert. Si le subwoofer ne reçoit plus aucun signal, il passe automa- tiquement à un mode de fonctionnement en standby après quelques minutes, la DEL est rouge.

Toutes les enceintes MAGNAT sont conçues et construites pour fournir une reproduction sonore optimale lorsque les commandes de tonalité sont en position centrale – c’est-à-dire lorsque la sortie de l’amplificateur est “linéaire”, non modifiée. Si le réglage des commandes de reproduction sonore est sur des positions élevées, ceci augmente l’énergie fournie aux haut-parleurs et risque de les endommager. UTILISEZ LE REGULATEUR DE VOLUME A BON ESCIENT ! Si la puissance de sortie de l’amplificateur que vous utilisez est bien plus importante que la résistance de vos enceintes, des volumes élevés peuvent conduire à la destruction des haut-parleurs – ce qui arrive pourtant assez rarement. Des amplificateurs dont la puissance de sortie est faible peuvent cependant représenter un danger important pour vos enceintes à des volumes moyens. En effet, des amplificateurs de faible puissance sont bien plus rapidement surchargés que des amplificateurs puissants. Cette surcharge provoque des distorsions mesurables et audibles, qui sont extrêmement dangereuses pour vos enceintes. Dès que vous percevez une quelconque distorsion lors du réglage de vos haut-parleurs, baissez le volume immédiatement! Si vous aimez écouter de la musique à un niveau élevé assurez-vous que votre amplificateur peut fournir au moins autant de puissance de sortie que la puissance de résistance de vos enceintes. SPECIFICATIONS TECHNIQUES Frontal/arrière Central Configuration: 2 voies 2 voies Puissance admissible RMS / Max.: 50/100 Watt 60/120 Watt Impédance:. 4 – 8 Ohm 4 – 8 Ohm Bande passante: 90 – 32 000 Hz 80 – 32 000 Hz Fréquence séparatrice: 5000 Hz 5000 Hz Puissance d’amplificateur recommandée: > 15 Watt > 15 Watt Degré d’efficacité (2,8V/1 m): 88 dB 89 dB Dimensions (LxHxP): 90 x 110 x 110 mm 210 x 90 x 110 mm Poids: 0,9 kg 1,6 kg Accessoires: support mural support mural pied pied Subwoofer Configuration: Bass reflex, Downfire Puissance de sortie RMS/Max.: 40/100 Watt Bande passante: 32 – 200 Hz Fréquence séparatrice: 50 – 150 Hz réglable Dimensions (LxHxP): 225 x 380 x 350 mm Poids: 8,5 kg Accessoires: câble secteur

1. La garantie débute avec l’achat de l’appareil et est valable uniquement pour le premier propriétaire.
