MANUAL DE UTILIZADOR Interior 501A MAGNAT

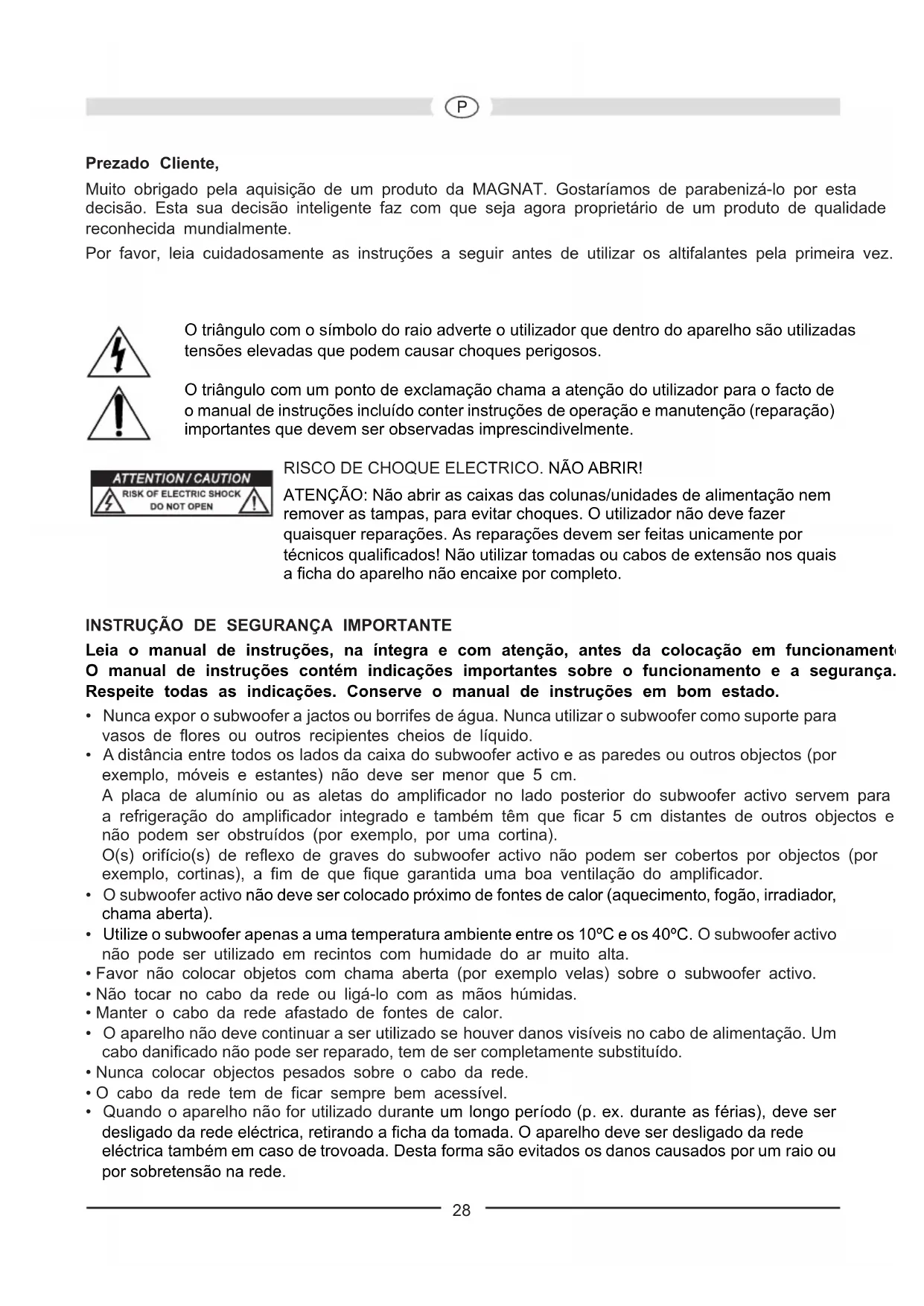

Prezado Cliente, Muito obrigado pela aquisição de um produto da MAGNAT. Gostaríamos de parabenizá-lo por esta decisão. Esta sua decisão inteligente faz com que seja agora proprietário de um produto de qualidade reconhecida mundialmente. Por favor, leia cuidadosamente as instruções a seguir antes de utilizar os altifalantes pela primeira vez. O triângulo com o símbolo do raio adverte o utilizador que dentro do aparelho são utilizadas tensões elevadas que podem causar choques perigosos. O triângulo com um ponto de exclamação chama a atenção do utilizador para o facto de o manual de instruções incluído conter instruções de operação e manutenção (reparação) importantes que devem ser observadas imprescindivelmente. RISCO DE CHOQUE ELECTRICO. NÃO ABRIR! ATENÇÃO: Não abrir as caixas das colunas/unidades de alimentação nem remover as tampas, para evitar choques. O utilizador não deve fazer quaisquer reparações. As reparações devem ser feitas unicamente por técnicos qualificados! Não utilizar tomadas ou cabos de extensão nos quais a ficha do aparelho não encaixe por completo.

INSTRUÇÃO DE SEGURANÇA IMPORTANTE

Leia o manual de instruções, na íntegra e com atenção, antes da colocação em funcionamento. O manual de instruções contém indicações importantes sobre o funcionamento e a segurança. Respeite todas as indicações. Conserve o manual de instruções em bom estado.

• Nunca expor o subwoofer a jactos ou borrifes de água. Nunca utilizar o subwoofer como suporte para vasos de flores ou outros recipientes cheios de líquido.

• A distância entre todos os lados da caixa do subwoofer activo e as paredes ou outros objectos (por exemplo, móveis e estantes) não deve ser menor que 5 cm. A placa de alumínio ou as aletas do amplificador no lado posterior do subwoofer activo servem para a refrigeração do amplificador integrado e também têm que ficar 5 cm distantes de outros objectos e não podem ser obstruídos (por exemplo, por uma cortina). O(s) orifício(s) de reflexo de graves do subwoofer activo não podem ser cobertos por objectos (por exemplo, cortinas), a fim de que fique garantida uma boa ventilação do amplificador.

• O subwoofer activo não deve ser colocado próximo de fontes de calor (aquecimento, fogão, irradiador, chama aberta).

• Utilize o subwoofer apenas a uma temperatura ambiente entre os 10ºC e os 40ºC. O subwoofer activo não pode ser utilizado em recintos com humidade do ar muito alta.

• Favor não colocar objetos com chama aberta (por exemplo velas) sobre o subwoofer activo.

• Não tocar no cabo da rede ou ligá-lo com as mãos húmidas.

• Manter o cabo da rede afastado de fontes de calor.

• O aparelho não deve continuar a ser utilizado se houver danos visíveis no cabo de alimentação. Um cabo danificado não pode ser reparado, tem de ser completamente substituído.

• Nunca colocar objectos pesados sobre o cabo da rede.

• O cabo da rede tem de ficar sempre bem acessível.

• Quando o aparelho não for utilizado durante um longo período (p. ex. durante as férias), deve ser desligado da rede eléctrica, retirando a ficha da tomada. O aparelho deve ser desligado da rede eléctrica também em caso de trovoada. Desta forma são evitados os danos causados por um raio ou por sobretensão na rede. P29

• Utilize nenhum produto de limpeza ou solvente químico, caso contrário poderá danificar-se a superfície.

• As reparações devem ser sempre executadas por pessoal especializado e qualificado, caso contrário existe o perigo de exposição a altas tensões perigosas ou outros perigos. INFORMAÇÕES GERAIS SOBRE A LIGAÇÃO DOS ALTIFALANTES SATÉLITE DA MAGNAT Los terminales de conexión de los altavoces satélite se encuentran al dorso, estando dotados de un mecanismo de apriete, capaz de acoger cable hasta una sección del alma de cobre de 1 mm². Para colocar los altavoces satélite utilice un cable para cables corriente con un diámetro de cobre de 2 x 0,75 mm² – 2 x 1 mm². Los cables se cortan a la longitud necesitada, las puntas se desaíslan y las puntas de los hilos se retuercen para facilitar la conexión a los bornes de los altavoces. O amplificador e o receptor devem sempre permanecer desligados até que tenham sido estabelecidas todas as ligações. Ao ligar os cabos, observar impreterivelmente a polaridade correcta, ou seja, os terminais pretos (-) dos altifalantes devem ser ligados aos terminais (-) do amplificador e os terminais vermelhos (+) dos altifalantes com os respectivos terminais (+) do amplificador. Verificar mais uma vez se os cabos estão firmemente fixados e se não há curto-circuito formado por fios expostos. Isto seria muito perigoso para o amplificador. A fig. 1 mostra a forma de utilização do mono-pé fornecido com os altifalantes satélite e central. A fig. 2 mostra a forma de utilização do suporte para parede fornecido com os altifalantes satélite e central. INSTALAÇÃO Os altifalantes central, frontal e de retaguarda estão identificados no lado traseiro da caixa. O altifalante central deve ser posicionado em cima ou em baixo da televisão. Os altifalantes frontais devem ser posicionados à esquerda e à direita da televisão, mantendo, dentro do possível, a mesma distância, na altura dos ouvidos. Os altifalantes satélite de retaguarda devem ser colocados junto ou atrás da posição do ouvinte, de preferência um pouco da altura dos ouvidos. Em geral, a instalação do subwoofer não é complicada. Contudo, aconselha-se posicioná-lo, de preferência, perto dos altifalantes satélite frontais.

LIGAÇÃO A UM RECEPTOR AV

As imagens 3 (receptor sem saída para subwoofer) e 4 (receptor com saída para sub-woofer de baixa potência) mostram a ligação do sistema a um receptor AV. Atenção: No “setup” do receptor, os canais dos altifalantes frontais, central e de retaguarda tem de ser ajustados na posição “small” ou “pequeno”. Alguns receptores oferecem também a possibilidade de ajuste da frequência de transição entre o subwoofer e os altifalantes satélite. Neste caso, ajustar esta frequência em 150 Hz ou em um valor mais próximo possível a este. Favor observar também as instruções de utilização do receptor.

A figura 5 mostra os elementos de comando do subwoofer em detalhe: Ligação à rede eléctrica (1) Por tratar-se aqui de um subwoofer com amplificador integrado, é preciso ligá-lo através do cabo fornecido à rede eléctrica. PComutador do modo de operação (3), LED indicador do estado de funcionamento (4), Botão liga/desliga (2) Entrada AV (5) Ligar a saída de subwoofer de nível baixo do seu receptor (Sub-Pre-Out) à entrada AV do subwoofer (vide fig. 4). Para tal, é necessário um cabo Mono-Cinch (não fornecido com o aparelho). Entradas de nível alto (9) Para a ligação às saídas (de altifalantes) de nível alto do receptor/amplificador. Vide figura 3. Regulador de nível (8) Com este regulador, pode-se ajustar o volume dos graves de acordo com as suas preferências, devendo- se proceder do seguinte modo:

1. Coloque o regulador de graves do seu amplificador na posição central (linear).

2. Muito importante: Rode o regulador totalmente para a esquerda (volume mínimo).

3. Reproduza música e aumente o volume com o ajuste do amplificador até o nível desejado

4. Regule o volume de graves com o ajuste de graves até o nível desejado.

Regulador da frequencia de separação (7) Permite ajustar a frequência máxima de operação para o subwoofer. Em combinação com os altifalantes satélite INTERIOR, deve ajustar um valor de 150 Hz. Selector de fase (6) Normalmente, o selector de fase deveria ser ajustado em 0°. Em alguns casos, porém, pode ser vantajoso ajustar a fase em 180° (por exemplo, no caso de distância grande entre o subwoofer e os altifalantes satélite frontais ou em caso de propriedades acústicas desfavoráveis do cómodo). No geral, vale o seguinte: a posição correcta é aquela, na qual a faixa de tonalidade mais baixa soa melhor. Fusível (10) Utilizar apenas fusíveis do tipo indicado na parte de trás do amplificador, ao lado do suporte do fusível. Botão liga/ desliga LIG Botão liga/ desliga DESLIG. Comutador do modo de ope- ração LIG. Subwoofer em operação contínua, o LED de sinalização acende na cor verde. Ajuste favorável para a reprodução de programas com muitas passagens de som baixo (é evitado um desliga- mento involuntário do subwoofer). Subwoofer desli- gado LED de sinalização desligado. Este ajuste deve ser seleccionado se o aparelho não for utilizado por um tempo mais longo. Comutador do modo de operação AUTO Ligar/desligar automático activado (ajuste recomendado). Quando o subwoofer recebe um sinal do receptor, ele é ligado automaticamente. O LED fica verde. Caso o subwoofer não receba mais qualquer sinal, ele passa automaticamente para stand-by após certos minu- tos e o LED de sinalização fica vermelho.

Todos os altifalantes da MAGNAT transmitem o melhor som possível quando os reguladores se encontram na posição central, ou seja, na reprodução linear do amplificador. Com os reguladores ajustados em valor demasiadamente alto, os altifalantes recebem mais energia, o que, em caso de volume alto, pode provocar a destruição dos mesmos. CUIDADO COM O AJUSTE DE VOLUME !!! Caso se utilize um amplificador que tenha uma potência de saída muito maior do que a capacidade indicada para os altifalantes, pode ocorrer que um volume muito alto venha a causar a danificação dos altifalantes. Isto, porém, ocorre somente raramente. Entretanto, amplificadores com baixa potência de saída já podem ser perigosos para os altifalantes com um volume médio, pois eles podem ser mais rapidamente sobreexcitados do que amplificadores mais potentes. Esta sobreexcitação causa distorções claramente audíveis e medíveis, que podem representar grande perigo para os altifalantes. Portanto, ao ajustar o volume, observar se há distorções e, neste caso, abaixar imediatamente o volume. Quem gosta de ouvir música alta deveria cuidar para que a potência de saída do amplificador corresponda à capacidade dos altifalantes.

• Frente/retaguarda Centro Configuração: 2 vias 2 vias Capacidade RMS / Max.: 50/100 Watt 60/120 Watt Impedância: 4 p. 8
• Ohm 4 p. 8
• Ohm Faixa de frequência: 90 p. 32
• 000 Hz 80 p. 32
• 000 Hz Frequência de separação: 5000Hz 5000 Hz Potência recomendada para o amplificador: >15 Watt >15 Watt Rendimento (2,8V/1 m): 88 dB 89 dB Dimensões (LxAxP): 90 x 110 x 110 mm 210 x 90 x 110 mm Peso: 0,9 kg 1,6 kg Acessórios: Suporte para parede Suporte para parede Mono-pé Mono-pé Subwoofer Configuração: Bassreflex, Downfire Capacidade de saída RMS / Max.: 40/100 Watt Faixa de frequência: 32 p. 200
• Hz Frequência de separação: 50 Hz regulável Dimensões (LxAxP): 225 x 380 x 350 mm Peso: 8,5 kg Acessórios: Cabo de ligação à rede RESERVADOS OS DIREITOS DE ALTERAÇÕES TÉCNICAS p. 150
