用户手册 Interior 501A MAGNAT

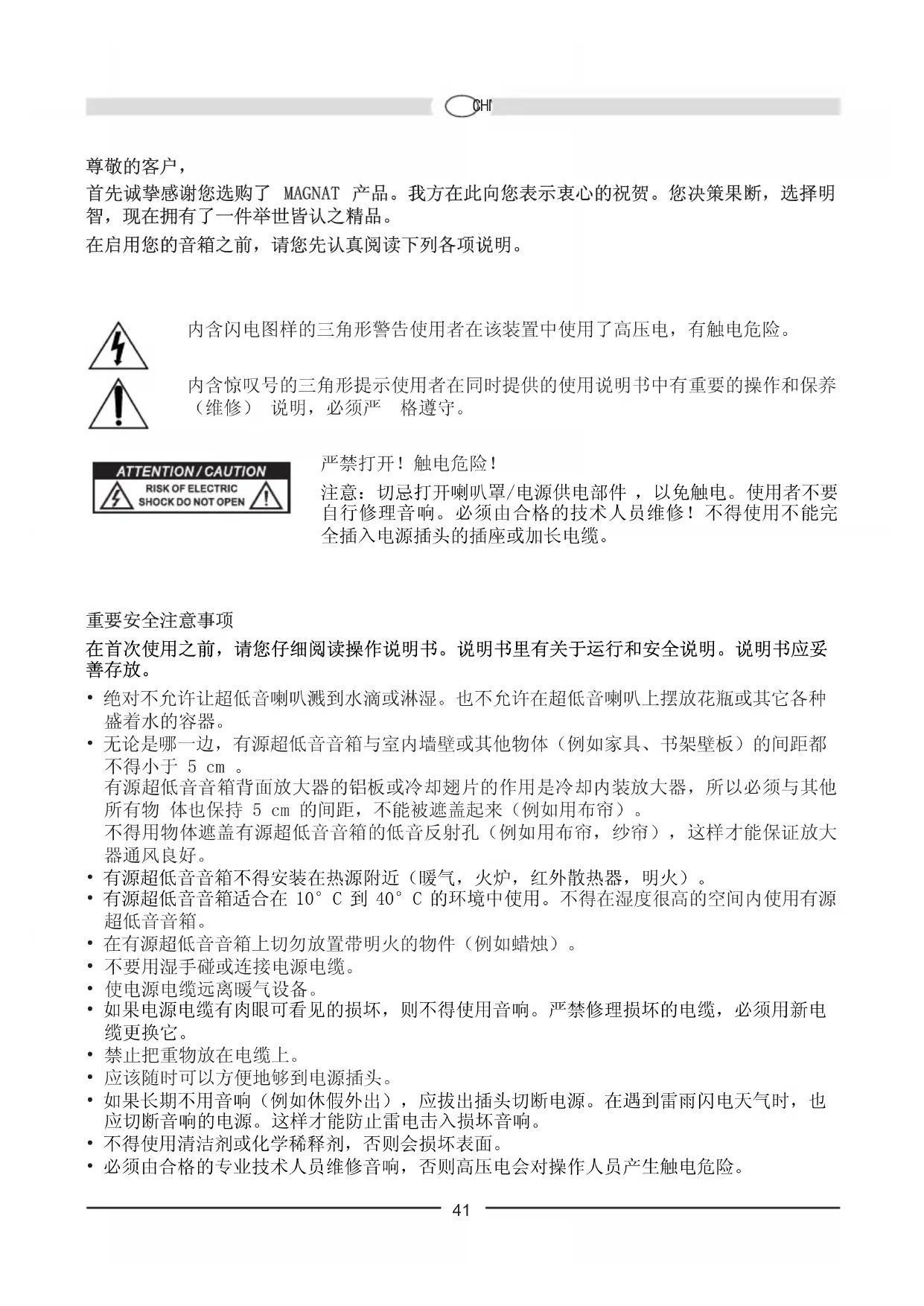

RUS41 CHN 尊尊敬敬的的客客户户，， 首首先先诚诚挚挚感感谢谢您您选选购购了了 MMAAGGNNAATT 产产品品。。我我方方在在此此向向您您表表示示衷衷心心的的祝祝贺贺。。您您决决策策果果断断，，选选择择明明 智智，，现现在在拥拥有有了了一一件件举举世世皆皆认认之之精精品品。。 在在启启用用您您的的音音箱箱之之前前，，请请您您先先认认真真阅阅读读下下列列各各项项说说明明。。 内含闪电图样的三角形警告使用者在该装置中使用了高压电，有触电危险。 内含惊叹号的三角形提示使用者在同时提供的使用说明书中有重要的操作和保养 （维修） 说明，必须严 格遵守。

注意：切忌打开喇叭罩/电源供电部件 ，以免触电。使用者不要 自行修理音响。必须由合格的技术人员维修！不得使用不能完 全插入电源插头的插座或加长电缆。 重重要要安安全全注注意意事事项项 在在首首次次使使用用之之前前，，请请您您仔仔细细阅阅读读操操作作说说明明书书。。说说明明书书里里有有关关于于运运行行和和安安全全说说明明。。说说明明书书应应妥妥

• 绝对不允许让超低音喇叭溅到水滴或淋湿。也不允许在超低音喇叭上摆放花瓶或其它各种

• 无论是哪一边，有源超低音音箱与室内墙壁或其他物体（例如家具、书架壁板）的间距都 不得小于 5 cm 。 有源超低音音箱背面放大器的铝 板或冷却翅片的作用是冷却内装放大器，所以必须与其他 所有物 体也保持 5 cm 的间距，不能被遮盖起来（例如用布帘）。 不得用物体遮盖有源超低音音箱的低音反射孔 （例如用布帘，纱帘），这样才能保证放大

• 有源超低音音箱不得安装在热源附近（暖气，火炉，红外散热器，明火）。

• 有源超低音音箱适合在 10°C 到 40°C 的环境中使用。不得在湿度很高的空间内使用有源

• 在有源超低音音箱上切勿放置带明火的物件（例如蜡烛）。

• 如果电源电缆有肉眼可看见的损坏，则不得使用音响。严禁修理损坏的电缆，必须用新电

• 如果长期不用音响（例如休假外出），应拔出插头切断电源。在遇到雷雨闪电天气时，也 应切断音响的电源。这样才能防止雷电击入损坏音响。

• 不得使用清洁剂或化学稀释剂，否则会损坏表面。

• 必须由合格的专业技术人员维修音响，否则高压电会对操作人员产生触电危险。 CHNCHN42 CHN 连连接接您您的的万万歌歌来来-- MMAAGGNNAATT 卫卫星星喇喇叭叭的的简简要要说说明明 用这个接线夹可以接铜线芯直径在1 mm² 平方毫米以内的各式电线。请使用市场上常见的 2 x 0.75 mm

铜芯喇叭专用电线连接卫星音箱。剪出需要的电线长度，然后除去 两端的绝缘层，这样可以方便地把细芯线拧成一股接在喇叭的接线柱上。 放大器或接收器原则上应该关机，直到各项连接均已建立。在连接电线时，请您务必注意常 态相极，即喇叭的黑色(-)端子与放大器的(-)端子相接，而喇叭的红色(+)端子与放大器相应

再仔细检查一遍电线是否固定无松动，线芯是否翘起出现毛头，防止引起短路。短路对于连 接着的放大器危害十分严重。 图1显示了支脚的安装方法 (卫星音箱 / 中心喇叭)。 图2显示了墙壁支撑的使用方法 (卫星音箱 / 中心喇叭)

中心喇叭，前置喇叭和后置喇叭的区分，请看其外壳背面的标记。中心喇叭应放置在电视机 的上面或下面。前置卫星喇叭应放在电视机的左右两侧，它们与电视机的距离尽可能相等， 放置高度以听者耳部为准。后置卫星喇叭应放在听者背后的左右两侧，放置高度以略 高于听

超低音喇叭的放置位一般比较灵活，但最好放在前置卫星喇叭的附近。 连连接接一一个个 AAVV--接接收收器器 图3 (无超低音喇叭输出的接收器)和图4(有低电平超低音喇叭输出的接收器)清楚地显示出 了本系统与一个AV-接收器的连接。

: 在接收器的设置中必须将前置喇叭，中心喇叭以及后置喇叭的声道调到“小”。有些 接收器还能够调节超低音喇叭和卫星喇叭之间的过度频率。如果您的接收器也能调节这个过 度频率，那么请您将它调到150赫，或调到最接近150赫的频率。在此也请注意遵守接收器使 用说明书中的有关规定。 主主动动式式超超低低音音喇喇叭叭 图5为超低音喇叭各操作部件的详图: 接接电电源源 ((11)) 由于这是一个有内装放大器的超低音喇叭，所以必须用随货一起收到的电源电线将它接入供

CHNCHN运运行行模模式式转转换换开开关关 ((33)),, 运运行行状状况况的的发发光光二二极极管管显显示示灯灯 ((44)),, 电电源源开开关关 ((22)) AAVV--输输入入 ((55)) 将 您 接 收 器 的 低 电 平 超 低 音 喇 叭 输 出 （ S u b - P r e - O u t ） 接 到 超 低 音 喇 叭 的 A V - 输 入 （见图4）。这里您需要 一根单声道-Cinch-电线 (不在随货提供的项目之中)。 高高电电平平输输入入 ((99)) 用于连接接收器/放大器的高电平(喇叭)输出。见图 3. 电电平平调调节节器器 ((88)) 用这个调节器在低音区调出您喜欢的音量:

1. 将您放大器上的低音调节器调到中间位置(线性)。

3. 播放音乐，然后用放大器调节器调出您最喜欢的音量。

4. 用电平调节器将低音电平调到您最喜欢的音量。

分分频频调调节节器器 ((77)) 用于调节您的超低音喇叭所能运作的最高频率。同您的 INTERIOR 卫星喇叭联合运作时，将此 调节器调到150赫之间。 相相位位开开关关 ((66)) 通常相位开关应调在(0°)。在少数情况下，如果将相位调到180°，效果会更好 (例如在超 低音音箱与 前置卫星音箱相距很远 的情况下，或是在音响空 间的听觉效果不佳的情况下)。 总之基本原则是：当音色在较低的基调区圆润饱满时，调节位置便是正确的。 保保险险丝丝 ((1100)) 只许使用放大器背面保险丝托旁边所给的保险丝类型。 电源开关 ON (开着) 电源开关 OFF (关着)

超低音音箱持续运作，电源显示发光二极管亮绿

调到这个状态，播放较长段弱声节目会有较好的 效果(防止无意之中误关超低音音箱)。.

已启用自动开启/关闭功能(理想的调试状态)。 超低音音箱先处于睡眠状态，电源显示发光二

如果超低音音箱收到接收器传来的信号，它就 自动开始运作，电源显示发光二极管亮绿灯。 如果超低音音箱没有收到任何信号，它就在大 约几分钟后又自动进入睡眠状态，发光二极管

CHN避避免免需需要要修修机机的的几几点点建建议议 当音色调节器处于中间位置时，即放大器线性运作时，所有的万歌来-Magnat 喇叭的音色均 处于最佳 状态。随着调节器的调强，将有更大的能量传给喇叭。这样在大音量运作时，

慎慎用用音音量量调调节节器器!!!!!! 如果您使用的放大器的输出功率比喇叭上标注的容许负荷高出很多，这时将发出粗暴的音 量，而会损坏喇叭。但这种现象的出现实为偶然。 然而输出功率弱的放大器在中等音量时就会对喇叭造成危险，因为它与大功率放大器相比更 容易超载。因超载导致的声音失真不但可以清楚地测量出来，而且还可以听得出来。这对您

因此请您在调音量时，注意观察是否有声音失真。一旦出现失真，应该立即调低音量。喜欢 欣赏高音量的人必须注意，放大器发出的输出功率至少能为喇叭所承受。

前前置置喇喇叭叭//后后置置喇喇叭叭 中中心心喇喇叭叭 配置: 双声道 双声道 容许负荷 RMS / 最大Max.: 50/100 瓦 60/120 瓦 阻抗:. 4 – 8 欧 4 – 8 欧 频率范围:90 – 32 000 赫 80 – 32 000 赫 分频点: 5000 赫 5000 赫 建议放大器功率: > 15 瓦 > 15 瓦 效率 (2.8伏/1米): 88 分贝 89 分贝 尺寸 (宽x高x长): 90 x 110 x 110 毫米 210 x 90 x 110 毫米 重量: 0,9 千克 1.6 千克 配件: 壁式支撑 壁式支撑

配置: 低音反射，Downfire 输出功率 RMS/最大Max.: 40/100 瓦 频率范围: 32 – 200 赫 分频点: 50 – 150 赫 可调节 尺寸 (宽x高x长): 225 x 380 x 350 毫米 重量: 8,5 千克
