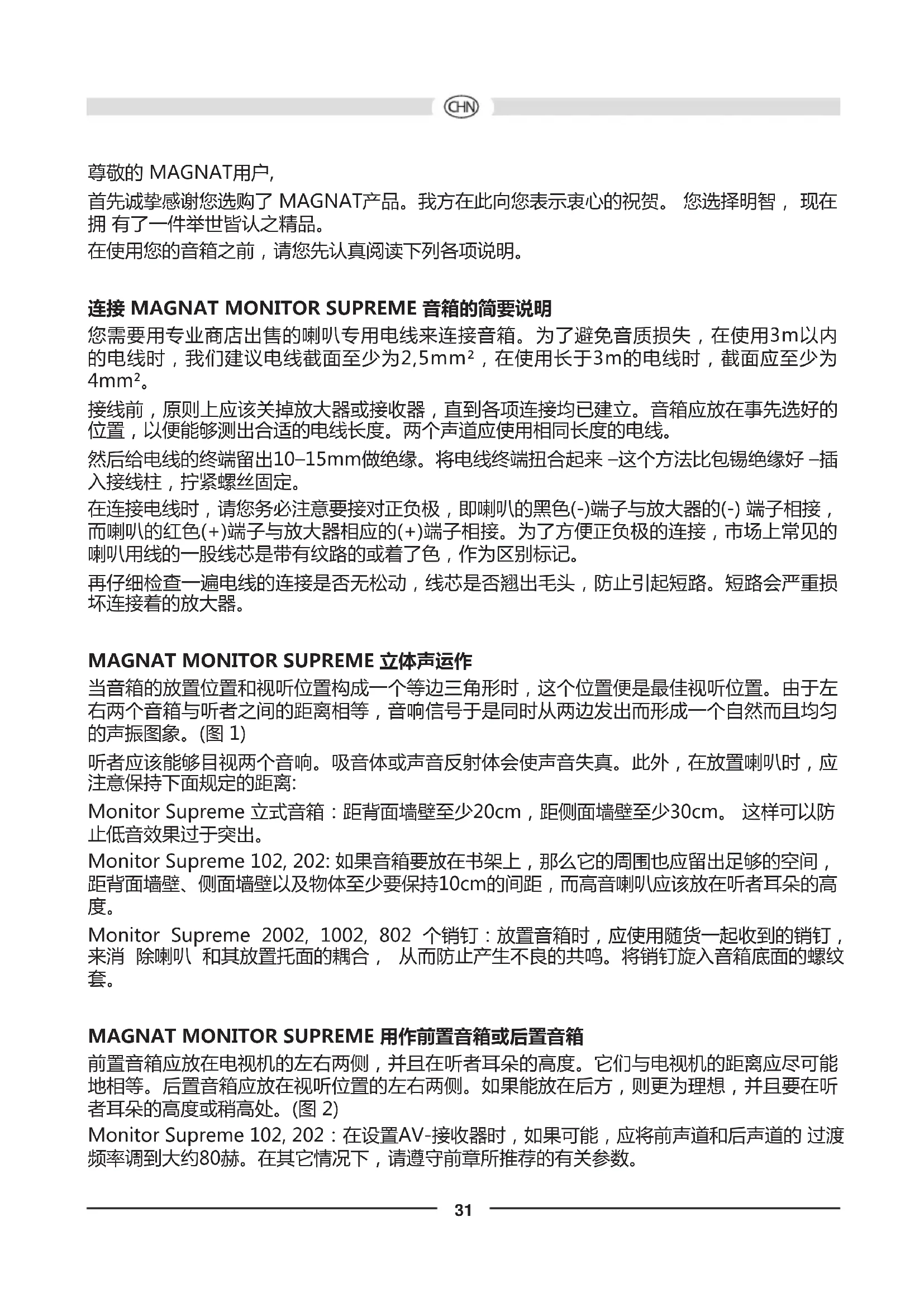

连接 MAGNAT MONITOR SUPREME 音箱的简要说明

您需要用专业商店出售的喇叭专用电线来连接音箱。为了避免音质损失，在使用3m以内 的电线时，我们建议电线截面至少为2,5mm²，在使用长于3m的电线时，截面应至少为 4mm²。 接线前，原则上应该关掉放大器或接收器，直到各项连接均已建立。音箱应放在事先选好的 位置，以便能够测出合适的电线长度。两个声道应使用相同长度的电线。 然后给电线的终端留出10–15mm做绝缘。将电线终端扭合起来 –这个方法比包锡绝缘好 –插 入接线柱，拧紧螺丝固定。 在连接电线时，请您务必注意要接对正负极，即喇叭的黑色(-)端子与放大器的(-) 端子相接， 而喇叭的红色(+)端子与放大器相应的(+)端子相接。为了方便正负极的连接，市场上常见的 喇叭用线的一股线芯是带有纹路的或着了色，作为区别标记。 再仔细检查一遍电线的连接是否无松动，线芯是否翘出毛头，防止引起短路。短路会严重损

当音箱的放置位置和视听位置构成一个等边三角形时，这个位置便是最佳视听位置。由于左 右两个音箱与听者之间的距离相等，音响信号于是同时从两边发出而形成一个自然而且均匀 的声振图象。(图 1) 听者应该能够目视两个音响。吸音体或声音反射体会使声音失真。此外，在放置喇叭时，应 注意保持下面规定的距离: Monitor Supreme 立式音箱：距背面墙壁至少20cm，距侧面墙壁至少30cm。 这样可以防

Monitor Supreme 102, 202: 如果音箱要放在书架上，那么它的周围也应留出足够的空间， 距背面墙壁、侧面墙壁以及物体至少要保持10cm的间距，而高音喇叭应该放在听者耳朵的高

Monitor Supreme 2002, 1002, 802 个销钉：放置音箱时，应使用随货一起收到的销钉， 来消 除喇叭 和其放置托面的耦合， 从而防止产生不良的共鸣。将销钉旋入音箱底面的螺纹

前置音箱应放在电视机的左右两侧，并且在听者耳朵的高度。它们与电视机的距离应尽可能 地相等。后置音箱应放在视听位置的左右两侧。如果能放在后方，则更为理想，并且要在听 者耳朵的高度或稍高处。(图 2) Monitor Supreme 102, 202：在设置AV-接收器时，如果可能，应将前声道和后声道的 过渡 频率调到大约80赫。在其它情况下，请遵守前章所推荐的有关参数。32

MAGNAT MONITOR SUPREME CENTER 252

无论是外观还是音响效果，中心音箱 Monitor Supreme Center 252 的设计都能与其它各型 号的 Monitor Supreme 音箱相配。音箱将直接放在电视机的上面或下面。 此外还请注意遵 守前章简要说明中的各注意事项。

有源超低音音箱 MAGNAT MONITOR SUPREME

无论是外观还是音响效果，Monitor Supreme 系列的有源超低音音箱的设计适配 Monitor Supreme 系列的音箱。请注意阅读和遵守产品单独配带的使用说明书。 与AV-接收器连接 图3和图4显示了两种不同的连接AV-接收器的方法。 图 3: 无超低音喇叭输入的AV-接收器 图4: 有超低音喇叭输入的AV-接收器 避免需要修机的几点建议 当音色调节器处于中间位置，即放大器线性运作时，所有MAGNAT-喇叭的音色都调在最 佳 状态。如果音色调节器调得过强，会有更多的电能传给低音和/或高音喇叭，这样在大音量运

如果您的放大器的输出功率比喇叭上标注的容许负荷高出很多，这时将发出粗暴的声音，而 会损坏喇叭。但这种现象的出现实为偶然。 输出功率弱的放大器则在中等音量时就会对喇叭造成危险，因为它比大功率放大器更容易超 载。因超载导致的声音失真不但可以清楚地测量出来，而且还听得出来。这对您的喇叭非常

因此请您在调音量时，要注意观察声音是否失真。一旦出现声音失真，应该立刻调低音量。 喜欢欣赏大音量的人必须注意，放大器发出的输出功率应至少能为喇叭所承受。

放大器、调谐器和 CD 机 –不只是抵挡产品 –都会产生听不见的高频颤动。 如果高音喇叭在 开到低音量到中等音量时消失，应请专业人员来检查您的音响设备。33

Monitor Supreme 2002 Monitor Supreme 1002 配置: 3路低音反射 3路低音反射 负荷: 225 / 450 瓦 190 / 380 瓦 阻抗:: 4 – 8 欧 4 – 8 欧 频率范围: 18 – 40 000 赫 19 – 40 000 赫 最佳放大功率: 30 – 450瓦 30 – 380瓦 有效系数 (1 瓦/1米): 93 分贝 92 分贝 尺寸 (宽x高x长): 267 x 1080 x 335 毫米 215 x 950 x 313 毫米 附件： 硬橡胶销钉 硬橡胶销钉

Monitor Supreme 802 Monitor Supreme 202 配置: 2 ½ 路低音反射 2 路低音反射 负荷: 170 / 340 瓦 100 / 200 瓦 阻抗:: 4 – 8 欧 4 – 8 欧 频率范围: 22 – 40 000 赫 34 – 40 000 赫 最佳放大功率: 30 – 340瓦 30 – 200瓦 有效系数 (1 瓦/1米): 92 分贝 91 分贝 尺寸 (宽x高x长): 215 x 850 x 273 毫米 215 x 354 x 273 毫米 附件： 硬橡胶销钉 硬橡胶销钉
