Type de haut-parleur	Monitor Supreme 1002
Configuration	2 voies
Puissance nominale	100 W
Puissance maximale	150 W
Impédance	8 Ohms
Réponse en fréquence	32 Hz - 30 kHz
Dimensions (H x L x P)	1000 x 200 x 300 mm
Poids	15 kg
Utilisation recommandée	Home cinéma, musique
Entretien	Nettoyer avec un chiffon doux, éviter l'humidité
Garantie	2 ans
Normes de sécurité	Conforme aux normes CE
Accessoires inclus	Câbles de connexion, documentation

FOIRE AUX QUESTIONS - Monitor Supreme 1002 MAGNAT

Comment connecter mes haut-parleurs MAGNAT Monitor Supreme 1002 à mon amplificateur ?

Utilisez des câbles haut-parleurs de qualité en veillant à respecter la polarité. Connectez le fil positif (+) du haut-parleur au terminal positif de l'amplificateur et le fil négatif (-) au terminal négatif.

Quel est l'impédance des haut-parleurs MAGNAT Monitor Supreme 1002 ?

Les MAGNAT Monitor Supreme 1002 ont une impédance nominale de 8 ohms.

Quelle est la puissance maximale que je peux appliquer à ces haut-parleurs ?

La puissance maximale admissible est de 150 watts par canal en continu, avec une puissance de 50 watts recommandée pour une utilisation optimale.

Comment positionner mes haut-parleurs pour un meilleur son ?

Placez les haut-parleurs à hauteur d'oreille et éloignez-les des murs d'au moins 30 cm pour éviter les réflexions indésirables. Un espacement de 2 à 3 mètres entre les haut-parleurs est recommandé.

Les haut-parleurs MAGNAT Monitor Supreme 1002 sont-ils adaptés pour un usage extérieur ?

Non, ces haut-parleurs sont conçus pour un usage en intérieur. Les conditions extérieures peuvent endommager les composants.

Comment nettoyer mes haut-parleurs sans les abîmer ?

Utilisez un chiffon doux et sec pour dépoussiérer la surface. Évitez les produits chimiques et l'eau, qui peuvent endommager les finitions.

Que faire si le son est faible ou distordu ?

Vérifiez les connexions des câbles, assurez-vous que l'amplificateur est correctement réglé et que les haut-parleurs ne sont pas en panne. Essayez de tester avec une autre source audio.

Puis-je utiliser ces haut-parleurs avec un récepteur Bluetooth ?

Oui, vous pouvez utiliser un récepteur Bluetooth connecté à votre amplificateur pour diffuser de la musique sans fil vers les haut-parleurs.

Quelle est la fréquence de réponse des MAGNAT Monitor Supreme 1002 ?

La fréquence de réponse est de 38 Hz à 30 kHz, ce qui assure une large gamme audio pour une expérience d'écoute immersive.

Les haut-parleurs MAGNAT Monitor Supreme 1002 sont-ils garantis ?

Oui, ils sont généralement couverts par une garantie de 2 ans. Vérifiez les conditions spécifiques de votre revendeur.

MODE D'EMPLOI Monitor Supreme 1002 MAGNAT

Une fois le produit en fin de vie, veuilles le déposer dans un point de recyclage approprié.

D 4
GB 7
F 10
NL 13
16
E 19
P 22
(5) 25
RUS 28
CHN 31
34
Abbildungen/Illustrations 37

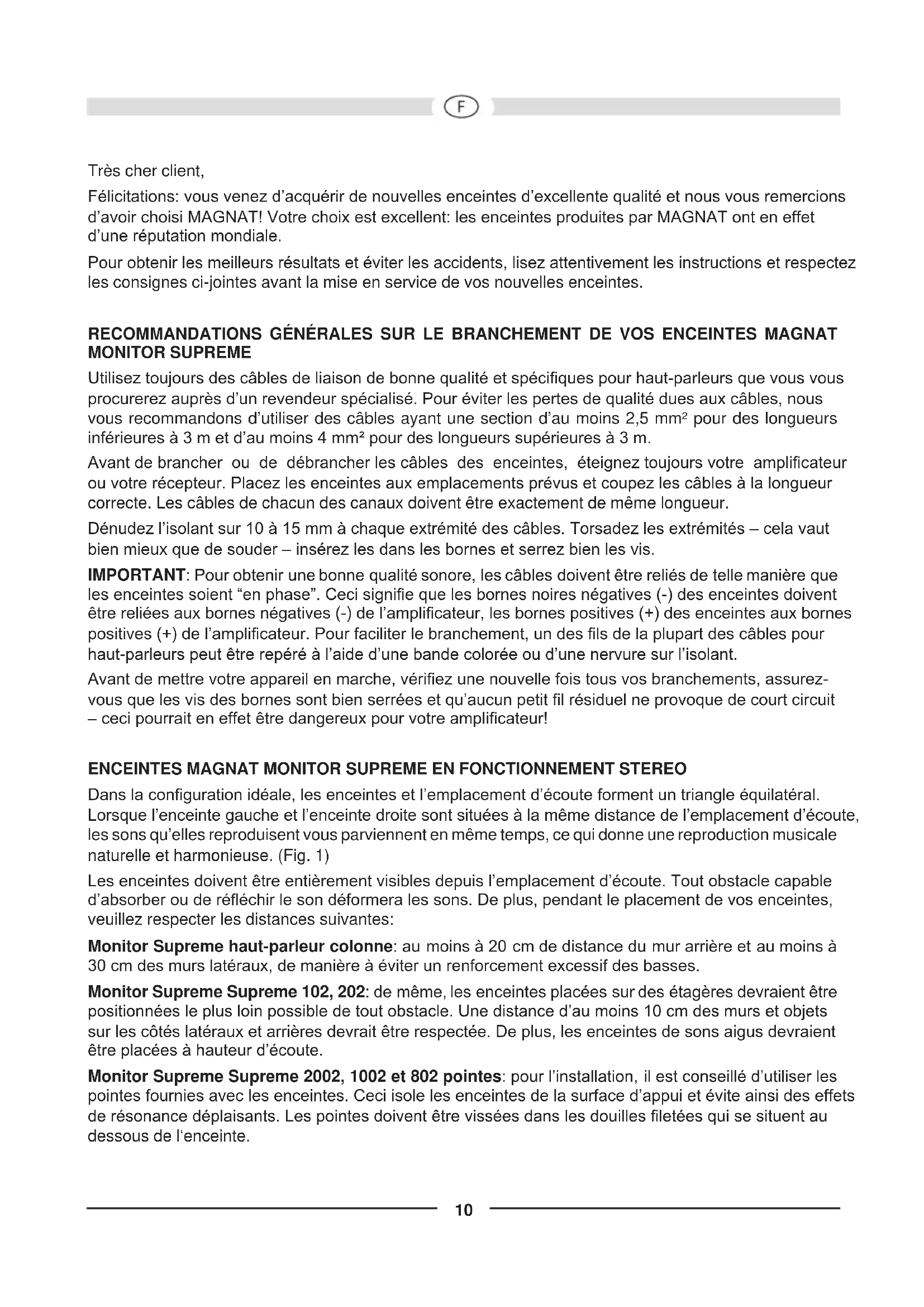

Félicitations: vous venez d'acquérir de nouvelles enceintes d'excellente qualité et nous vous remercions d'avoir choisi MAGNAT! Notre choix est excellent: les enceintes produit par MAGNAT ont en effet d'une réputation mondiale.

Pour obtenir les membres résultats et éviter les accidents, lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en service de vos nouvelles enceintes.

RECOMMANDATIONS GÉNÉRALES SUR LE BRANCHEMENT DE VOS ENCEINTES MAGNAT MONITOR SUPREME

Utilisez toujours des cables de liaison de bonne qualite et specifiques pour haut-parleurs que vous vous procurerez auprès d'un revendeur spécialise. Pour eviter les pertes de qualite dues aux cables, nous vous recommendons d'utiliser des cables ayant une section d'au moins 2,5mm^2 pour des longueurs inférieures a 3 m et d'au moins 4mm^2 pour des longueurs superfierues a 3 m.

Avant de brancher ou de débrancher les cables des enceintes, éteignez toujours votre amplificateur ou votre récepteur. Placez les enceintes aux emplacements prévus et coupez les cables à la longueur correcte. Les cables de chacun des canaux doivent être exactement de même longueur.

Dénudez l'isolant sur 10 à 15 mm à chaque extrémité des cables. Torsadez les extrémités – cela vaut bien moins que de souder – inséréz les dans les bornes et serrez bien les vis.

IMPORTANT: Pour obtenir une bonne qualité sonore, les cables doivent être reliés de telle maniere que les enceintes soient "en phase". Ceci signifie que les bornes noires négatives (-) des enceintes doivent être reliées aux bornes négatives (-) de l'amplificateur, les bornes positives (+) des enceintes aux bornes positives (+) de l'amplificateur. Pour facilititer le branchement, un des fils de la plupart des cables pour haut-parleurs peut être reperé à l'aide d'une bande colorée ou d'une nervure sur l'isolant.

Avant demettrevoireappareil en marche,verifiez une nouvelle fois tous vos branchements,assurez-vous que les vis des bornes sont bien serrées et qu'aucun petit fil résiduel ne provoque de court circuit -ceci pourraient en effetetre dangereux pourvoire amplificateur!

ENCEINTES MAGNAT MONITOR SUPREME EN FONCTIONNEMENT STEREO

Dans la configuration ideale, les enceintes et l'emplacement d'écoute forment un triangle équilatéral. Lorsque l'enceinte gauche et l'enceinte croite sont situées à la même distance de l'emplacement d'écoute, lessons qu'elles reproduisent vous parviennent en même temps, ce qui donne une reproduction musicale naturelle et harmonieuse. (Fig. 1)

Les enceintes doivent être entièrement visibles depuis l'emplacement d'écoute. Tout obstacle capable d'absorber ou de refléchir le son déformera les sons. De plus, pendant le placement de vos enceintes, veuillez respecter les distances suivantes:

Monitor Supreme haut-parleur colonne: au moins à 20 cm de distance du mur arrêté et au moins à 30 cm des murs latéraux, de manière à éviter un renforcement excessif des basses.

Monitor Supreme Supreme 102, 202: de même, les enceintes placees sur des etagères devraient être positionnées le plus loin possible de tout obstacle. Une distance d'au moins 10 cm des murs et objets sur les cots latéraux et arrières devrait être respectée. De plus, les enceintes de sons aigus devraient être placees à hauteur d'écoute.

Monitor Supreme Supreme 2002, 1002 et 802 pointes: pour l'installation, il est conseilé d'utiliser les pointes fournies avec les enceintes. Ceci isole les enceintes de la surface d'appui et evite ainsi des effets de résonance déplaisants. Les pointes doivent être visées dans les douilles filetées qui se situent au dessous de l'enceinte.

ENCEINTES MAGNAT MONITOR SUPREME COMME HAUT-PARLEUR FRONTAL OU ARRIERE

Les haut-parleurs doivent être placés à gauche et à droit de la télévision, si possible à la même distance et à hauteur d'écoute. Les haut-parleurs arrirées doivent être placés à gauche et à droit, sur les côtes, ou encore mistréux derrière la position d'écoute, ou légarement au-dessus. (Fig. 2)

Monitor Supreme 102, 202: Pendant l'installation du récepteur AV, la fréquence de recouvrement des canaux frontaux et arrières devrait être positionnée, si possible, sur environ 80Hz . Pour le reste, les conseils doivent dans le chapitre précédent sont valables.

MAGNAT MONITOR SUPREME CENTER 252

Le haut-parleur central Monitor Supreme Center 252 est reglé de façon optimale optiquement et acoustiquement pour le reste des modèles de la série Monitor Supreme. Le haut-parleur doit être directement installé sur ou sous la télévision. Pour le reste veuillez aussi s'il vous plait suivre les conseils généraux disponibles dans les chapitres précédents.

LES SUBWOOFERS MAGNAT MONITOR SUPREME

Les subwoofoers actifs de la série Monitor Supreme sont régles de façon optimale optiquement et acoustiquement pour les haut-parleurs de la série Monitor Supreme. Veuillez s'il vous plait suivre les conseils disponibles séparément dans le manuel d'utilisation qui est fourni avec ce produit.

BRANCHEMENT A UN RECEPTEUR AV

Sur les figures 3 et 4, deux fon ons de brancher le recepteur AV sont representees:

Figure 3: Récepteur AV sans sortie subwoofer
Figure 4: Récepteur AV avec sortie subwoofer

COMMENT ÉVITER D'ENDOMMAGER VOS ENCEINTES

Toutes les enceintes MAGNAT sont conçues et construites pour fournir une reproduction sonore optimale lorsque les commandes de tonalité sont en position centrale - c'est-à-dire lorsque la sortie de l'amplificateur est „linéaire". Si vous poussez les commandes de graves et d'aigués trop loin, vous augmenterez la puissance fournie aux woofers et/ou aux tweeters; sous des niveaux élevés, ceci peut veritablement détruire les enceintes!

Si la puissance de sortie de votre amplificateur est bien plus importante que la puissance nominale que vos enceintes peuvent accepter, les crêtes de puissance soudaines peuvent les détruire. Meme si ce n'est pas liéquant dans la réalité, rappelez-vous que ceci peut toujours se produit.

D'autre part, des amplificateurs dont la puissance de sortie est faible peuvent partager un danger important pour vos enceintes à des volumes moyens. Ceci peut paraitre étrange mais la raison est très simple : des amplificateurs de faible puissance sont bien plus rapidement surcharges que des amplificateurs puissants; cette surcharge provoque des distorsions mesurables et audibles, qui, pour vos enceintes, sont plus dangereuses que quoi que ce soit d'autre.

Dès que vous percevez une quelconque distorsion, baissez le volume immédiatement! Si vous aimez écouter de la musique à niveau élevé assurez-vous que votre amplificateur peut fournir au moins autant de puissance que puissance nominale de vos enceintes.

EN GÉNÉRAL ...

Les amplificateurs, les tuners et les lecteurs de CD peuvent tous produit des sons inaudibles parce que leur fréquence est très élevée - et ceci ne vaut pas que pour les produits bon marché. Si vos tweeters tombent en panne alors que vous ne les utilisez qu'à des volumes faibles ou moyens, faites vérifier votre installation par un technicien qualifié qui recherche les signaux inaudibles dangereux.

SPECIFICATIONS TECHNIQUES

Type: Enceinte bass reflex à 3 voies Enceinte bass reflex à 3 voies

Puisssance nominale : 225 / 450 W 190 / 380 W

en sortie de l'amplificateur: 30 - 450 W 30 - 380 W

Efficacité (1W/ 1m) : 93 dB 92 dB

Dimensions (L× H× P) .. 267 x 1080 x 335 mm

215× 950× 313mm

Accessoires: Pointes en caoutchouc dur

Pointes en caoutchouc dur

Pointes métalliques

Pointes métalliques

Monitor Supreme 802

Monitor Supreme 202

Type: Enceinte bass reflex à 2 1/2 voies

Enceinte bass reflex à 2 voies

Puisssance nominale : 170 / 340 W 100 / 200 W

en sortie de l'amplificateur: 30 - 340 W 30 - 200 W

Efficacité (1W/ 1m) : 92 dB 91 dB

Dimensions (L× H× P) ： 215× 850× 273mm

215 × 354 × 273 ~mm

Accessoires: Pointes en caoutchouc dur Pointes en caoutchouc dur

Pointes métalliques

Monitor Supreme 102

Type:2 voies 2 voies

Puisssance nominale:60/120W 75/150W

en sortie de l'amplificateur: 20 - 110 W 20 - 150 W

Efficacité (1W/ 1m) : 89 dB 90 dB

Dimensions (L x H x P) : 149 x 250 x 190 mm 420 x 145 x 190 mm

Accessoires: Pointes en caoutchouc dur Pointes en caoutchouc dur

SOUS TOUTES RESERVES DE MODIFICATIONS TECHNIQUES

Geachte MAGNAT klant,

Vouz aevi hioi oie et ees le propriete heureux d'un prodit MAGNAT. Les produits MAGNAT ont une excelle reputation pour leur
bonne qualite. Pour cette raison, ouus accordons 5 ans de garantie sur tous les produits MAGNAT.

Les apparuils sont soumis pendant toutes les opérations de fabrications à des contrôles et vérifications constants. Si, pourtant, vous rencontres des difficultés avec votre apparéil MAGNAT veillez tener compte de ce qui suit:

1. La garantie debute avec l'achat de l'appareil et est valable uniquement pour le premier propriete.

2. Pendant la période de garantie nous reparons les dommages provenant des defaults de matériel ou de fabrication et nous procedons, a notre guise, a l'échange ou à la réparation des pieces défectueuses.

3. Aucune réparation impropre ne doit avoir été effectuee à l'appareil.

4. Lors d'une demande de garantie, veuillez vous adresser en premier lieu à votre distributeur. Si ce dernier decide que l'appareil doit nous etre returnne, veuillez tener compte que: - l'appareil soit expedié dans son ermballage d'origine, - la carte de contrôle durement remplie soit jointe, - le bon d'achat soit joint.

5. Ne sont pas compris dans la garantie: • Matériel d'éclairage • Pièces d'usure • Avaries de transport, visibles ou non (de telles réclamations doivent être faites immédiatement auprès du transporteur, du chermin de fer ou de la poste). • Des rayures sur le boîtier, pièces métalliques, couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l'achat). • Dommages resultant d'un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure.

Appareils reparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. • Dommages ultérieurs à d'autres
appareils. • Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.
