MANUAL DE USUARIO Monitor Supreme 1002 MAGNAT

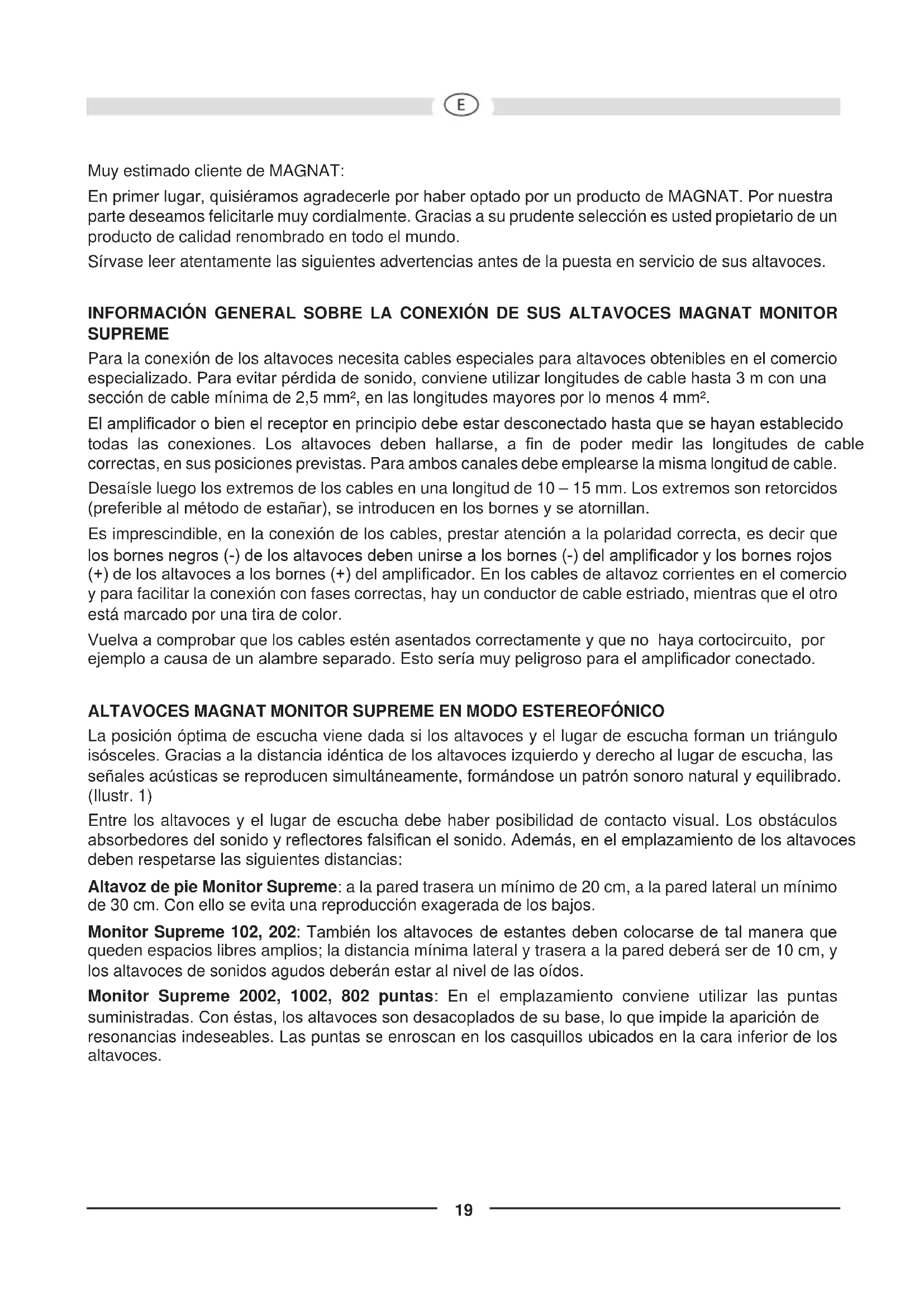

Muy estimado cliente de MAGNAT:

En primer lugar, quisiéramos agradecerle por haber optado por un producto de MAGNAT. Por这是我们 parte desamos felicitarle muy cordialmente. Gracias a su prudente selección es usted propietario de un producto de calidad renombrado en todo el mundo.

Sirvase leer atentamente las siguientes advertencias antes de la puesta en service de sus altavoces.

INFORMACION GENERAL SOBRE LA CONEXION DE SUS ALTAVOCES MAGNAT MONITOR SUPREME

Para la connexion de los altavoces necesita cables especialas para altavoces obtenibles en el commercio especializzato. Paraatar perdida de sonido, conviene utilizing longitudes de cable hasta 3m con una seccion de cable minima de 2,5mm^2 , en las longitudes mayores por lo menos 4mm^2

El amplificador o bien el receptor en principio debe estar desconectado hasta que se hayan establecido todas las conexiones. Los altavoces deben hallarse, a fin de poder medir las longitudes de cable correctas, en sus posiciones previstas. Paraamins canalesdebe emplearse la misma longitud de cable.

Desaisle luio los extremos de los cables en una longitud de 10 - 15mm .Los extremos son retorcidos (preferable al método de estar), se introducen en los bornes y se atornillan.

Es imprescindible, en la connexion de los cables, prestar atencion a la polaridad correcta, es decir que los bornes negros (-) de los altavoces deben unirse a los bornes (-) del amplificador y los bornes rojos (+) de los altavoces a los bornes (+) del amplificador. En los cables de altavoz corrientes en el commercio y para poderla connexion con fases correctas, hay un conductor de cable estriado, cuando que el othero está marcado por una tira de color.

Vuelva a comprar que los cables estén asentados correctamente y que no haya cortocircuito, por exemple a causa de un alambre Separado. Esto seria muy peligioso para el amplificador connectado.

ALTAVOCES MAGNAT MONITOR SUPREME EN MODO ESTEREOFONICO

La posicion optima de escuchaiene dada si los altavoces y el lugar de escucha forman un triangulo isosceles. Gracias a la distancia identica de los altavoces izquierdo y decrecho al lugar de escucha, las segnales acusticas se reproducen simultaneamente, formandose un patron sonoro natural y equilibrado. (llustr. 1)

Entre los altavoces y el lugar de escucha debe haber posibiliad de contacto visual. Los obstaculos absorbedores del sonido y reflectores falsifican el sonido. Ademas, en el emplazamento de los altavoces deben respetarse las siguientes distancias:

Altavoz de pie Monitor Supreme: a la pared trasera un minimo de 20 cm, a la pared lateral un minimo de 30 cm. Conarlo se evita una reproduccion exagerada de los bajos.

Monitor Supreme 102, 202: también los altavoces de estantes deben colocarse de talmania que queden espacios libres amplíos; la distancia minima lateral y trasera a la pared deben ser de 10~cm , y los altavoces de sonidos agudosdeferán estar al nivel de las oídos.

Monitor Supreme 2002, 1002, 802untas: En el emplazimiento conviene utilizar lasuntas suministradas. Con estas, los altavoces son desacoplados de su base, lo que impide la aparencia de resonancies indeseables. Lasuntas se enroscan en los casquillos ubicados en la cara inferior de los altavoces.

ALTAVOCES MAGNAT MONITOR SUPREME COMO ALTAVOZ FRONTAL O TRASERO

Los altavoces frontales deben colocarse a la referencia e izquierda de la television, a ser posible a la misma distancia de la misma y a la alta de los oidos. Los altavoces traseros deben colocarse a la referencia e izquierda al bajo o si es possible detravs del lugar de audicion a la alta de los oidos o una alta algo superior. (llustr. 2)

Monitor Supreme 102, 202: en el ajuste del receptor AV, a ser possible estaré ponerse la Frequencia de transmisión de los canales frontales ytraseros aunos 80Hz .Por lo demas,deferan seguirse las recomendaciones del anterior capitulo.

MAGNAT MONITOR SUPREME CENTER 252

El altovoz central Monitor Supreme Center 252 armoniza de forma optima tanto en lo referente a la optica como a la acústica con los demás modelos Monitor Supreme. El altovoz se coloca justo encima o bajo del aparato de television. Por loREM, siga también lasindicaciones generales descritas en el anterior capitulo.

SUBWOOFER MAGNAT MONITOR SUPREME

Los subwoofer activos de la série Monitor Supreme armonizan de forma optima tanto en lo referente a la optica como a la acústica con los altavoces de la série Monitor Supreme. Siga las instruciones de uso independentes que se adjuntan con este producto.

CONEXIONA UN RECEPTOR AV

En las ilustraciones 3 y 4 se muestran dos variantes de connexion al receptor AV.

Illustr. 3: Receptor AV sin salute para subwoofer

Illustr. 4: Receptor AV conulta para subwoofer

CONSEJOS PARA EVITAR REPARACIONES

Todo los altavoces de MAGNAT han sido adaptados para un sonido optimo cuando los controladores del sonido seengan en su posicion céntrica, es decir en la reproduccion lineal del amplificador. En caso de controladores del sonido subidos a altos values, habra un suministro excessivo de energia al altovoz de sonidos bajo y/o al altovoz de sonidos agudos, lo que en caso de volumenes altos pueda inducir a su destruccion.

Si posee un amplificador con una potencia de salute muy superior de la resistencia indicada en los altavoces, los volúmenes excessivos peuvent inducir a la destruccion de los altavoces (lo que suele ocurrer raras vezes).

Sin embargo, los amplificadores con una baja potencia de saluteSEOuen ser peligosos para los altavoces ya con volumenes medios, dato que son sobreexcitados mucho mas rapidamente que altavoces potentes. Dicha sobreexcitacion provoca distorsiones claramente mensurables y audibles, sumamente peligrosas para sus altavoces.

Por favor, preste atencion en el ajuste del volumen a distorsiones y reduzca el volumen sin demora. Quien prefiere los voluumes altos debe prestar atencion a que el amplificador posea al menos la potencia de salute soportable por los altavoces.

POR LO GENERAL...

los amplificadores, sintonizadores y lectores de discos compactos, no solo los productos de precio economico, son capaces de oscilaciones audibles y de altas Frequencias. Si sus altevoces de sonidos agudos fallan en caso de un volumen bajo a medio, deben hacer comprobar la instalacion por un technician.

DATOS TECNICOS

Configuración: Reflejo bajo de 3 vías Reflejo bajo de 3 vías

Resistencia: 225/450 varios 190/380 varios

Impedancia: 4-8 ohmios 4-8 ohmios

Gama de Frequencias: 18 - 40 000 Hz 19 - 40 000 Hz

Potencia recomendada

del amplificador: 30 - 450 varios 30 - 380 varios

Rendimiento (1 vatio/1 m): 93 dB 92 dB

Dimensiones (an x al - pr): 267 x 1080 x 335 mm 215 x 950 x 313 mm

Accesorios: Puntas de caucho endurecido Puntas de caucho endurecido

Puntas de metal Puntas de metal

Configuración: Reflejo bajo de 212 vías

Reflejo bajo de 2 vias

Resistencia: 170/340 varios 100/200 varios

Impedancia: 4-8 ohmios 4-8 ohmios

Gama de Frequencias: 22 - 40 000 Hz 34 - 40 000 Hz

Potencia recomendada

del amplificador: 30 - 340 varios 30 - 200 varios

Rendimiento (1 ratio/1 m): 92 dB

91 dB

Dimensiones (an x al - pr): 215 x 850 x 273 mm

215× 354× 273mm

Accesorios: Puntas de caucho endurecido Puntas de caucho endurecido

Puntas de metal

Monitor Supreme 102

Configuración: 2 vías

2 vías

Resistencia: 60 / 120 varios

75/150vatios

Impedancia: 4-8 ohmios 4-8 ohmios

Gama de Frequencias: 42 - 36 000 Hz 40 - 34 000 Hz

Potencia recomendada

del amplificador: 20-110 varios 20-150 varios

Rendimiento (1 ratio/1 m): 89 dB

90 dB

Dimensiones (an x al - pr): 149 x 250 x 190 mm

420× 145× 190mm

Accesorios: Puntas de caucho endurecido Puntas de caucho endurecido

RESERVADOS LOS DRECHOS DE REALIZAR CAMBIOS TECNICOS.

Prezado cliente da MAGNAT,

para o amplificador:

Rendimento (1 Watt/1 m): 93 dB 92 dB

Dimensoes (LxAxP): 267 x 1080 x 335 mm 215 x 950 x 313 mm

Acessórios: Pés de borracha endurecida Pés de borracha endurecida

Pés de metal Pés de metal

para o amplificador:

Rendimento (1 Watt/1 m): 92 dB 91 dB

Dimensoes (LxAxP): 215 x 850 x 273 mm 215 x 354 x 273 mm

Acessórios: Pés de borracha endurecida Pés de borracha endurecida

Pés de metal

para o amplificador:

Rendimento (1 Watt/1 m): 89 dB 90 dB

Dimensoes (LxAxP): 149 x 250 x 190 mm 420 x 145 x 190 mm

Acessórios: Pés de borracha endurecida Pés de borracha endurecida

RESERVADOS OS DIREitos DE ALTERACOs TECNICAS.
