MANUAL DE UTILIZADOR Monitor Supreme 2002 MAGNAT

Monitor Supreme 2002 Monitor Supreme 1002 Conguración: Reejo bajo de 3 vías Reejo bajo de 3 vías Resistencia: 225 / 450 vatios 190 / 380 vatios Impedancia: 4 – 8 ohmios 4 – 8 ohmios Gama de frecuencias: 18 – 40 000 Hz 19 – 40 000 Hz Potencia recomendada del amplicador: 30 – 450 vatios 30 – 380 vatios Rendimiento (1 vatio/1 m): 93 dB 92 dB Dimensiones (an x al - pr): 267 x 1080 x 335 mm 215 x 950 x 313 mm Accesorios: Puntas de caucho endurecido Puntas de caucho endurecido Puntas de metal Puntas de metal Monitor Supreme 802 Monitor Supreme 202 Conguración: Reejo bajo de 2 ½ vías Reejo bajo de 2 vías Resistencia: 170 / 340 vatios 100 / 200 vatios Impedancia: 4 – 8 ohmios 4 – 8 ohmios Gama de frecuencias: 22 – 40 000 Hz 34 – 40 000 Hz Potencia recomendada del amplicador: 30 – 340 vatios 30 – 200 vatios Rendimiento (1 vatio/1 m): 92 dB 91 dB Dimensiones (an x al - pr): 215 x 850 x 273 mm 215 x 354 x 273 mm Accesorios: Puntas de caucho endurecido Puntas de caucho endurecido Puntas de metal Monitor Supreme 102 Monitor Supreme Center 252 Conguración: 2 vías 2 vías Resistencia: 60 / 120 vatios 75 / 150 vatios Impedancia: 4 – 8 ohmios 4 – 8 ohmios Gama de frecuencias: 42 – 36 000 Hz 40 – 34 000 Hz Potencia recomendada del amplicador: 20 – 110 vatios 20 – 150 vatios Rendimiento (1 vatio/1 m): 89 dB 90 dB Dimensiones (an x al - pr): 149 x 250 x 190 mm 420 x 145 x 190 mm Accesorios: Puntas de caucho endurecido Puntas de caucho endurecido RESERVADOS LOS DERECHOS DE REALIZAR CAMBIOS TÉCNICOS.22 Prezado cliente da MAGNAT, Em primeiro lugar, muito obrigado pela aquisição de um produto da MAGNAT. Gostaríamos de parabenizá-lo por esta decisão. Esta sua decisão inteligente faz com que seja agora proprietário de um produto de qualidade reconhecida mundialmente. Por favor, leia cuidadosamente as instruções a seguir antes de utilizar as colunas pela primeira vez. INFORMAÇÕES GERAIS SOBRE A LIGAÇÃO DAS SUAS COLUNAS MAGNAT MONITOR SUPREME Para a ligação das colunas é necessário um cabo especial, que pode ser adquirido numa loja especializada. A z de evitar perdas na qualidade do som, recomendamos para cabos de comprimento até 3 m uma secção transversal de pelo menos 2,5 mm². Para cabos mais compridos, pelo menos 4 mm². O amplicador e o receptor devem sempre permanecer desligados até que tenham sido estabelecidas todas as ligações. Para que se possa medir correctamente o comprimento do cabo, as colunas deveriam se encontrar na posição prevista. Deve-se usar para ambos os canais cabos com o mesmo comprimento. Decapar as extremidades dos cabos em um comprimento de 10 a 15mm. As extremidades devem ser torcidas - o que é melhor do que estanhar. Em seguida, elas devem ser introduzidas nos terminais e aparafusadas. Ao ligar os cabos, observar impreterivelmente a polaridade correcta, ou seja, os terminais pretos (-) das colunas devem ser ligados aos terminais (-) do amplicador e os terminais vermelhos (+) das colunas com os respectivos terminais (+) do amplicador. Para facilitar a ligação com a polaridade correcta, os cabos comuns para altifalantes têm um dos os marcados por uma estria ou por uma listra colorida. Vericar mais uma vez se os cabos estão rmemente xados e se não há curto-circuito formado por os expostos. Isto seria muito perigoso para o amplicador. COLUNAS MAGNAT MONITOR SUPREME NO MODO ESTÉREO Se adquire a posição ideal para escutar quando as colunas e o local onde se encontra a pessoa que escuta formam um triângulo isósceles. Através da equidistância entre as colunas esquerda e direita e o local no qual se encontra o ouvinte, os sinais acústicos são reproduzidos em tempo real e é obtido um som natural e equilibrado. (Fig. 1) Convém que haja contacto visual entre a pessoa que escuta a música e as colunas. Obstáculos amortecedores ou reectores de som deturpam a qualidade. Para instalar colunas, é necessário respeitar as seguintes distâncias mínimas: Colunas independentes Monitor Supreme: Pelo menos 20 cm da parede traseira e pelo menos 30 cm da parede lateral. Desta maneira evita-se a reprodução exagerada de graves. Monitor Supreme 102, 202: Mesmo colunas instaladas em estantes deveriam ser montadas livremente, mantendo nos lados e na retaguarda uma distância mínima de 10 cm das paredes e objectos. Altifalantes de agudos devem se encontrar à altura dos ouvidos. Monitor Supreme 2002, 1002, 802 spikes: Deveria usar os spikes juntamente fornecidos para instalar as colunas. Desta maneira cria-se um isolamento das colunas do solo que evita ressonâncias não desejadas. Os pés devem ser aparafusados nas roscas no lado inferior da coluna. COLUNAS MAGNAT MONITOR SUPREME COMO ALTIFALANTE FRONTAL E DE RETAGUARDA Os altifalantes frontais devem ser posicionados à esquerda e à direita do televisor, mantendo, dentro do possível, a mesma distância, na altura dos ouvidos. Os altifalantes de retaguarda devem ser colocados junto ou melhor ainda atrás da posição do ouvinte, de preferência na altura dos ouvidos ou um pouco acima. (Fig. 2)23 Monitor Supreme 102, 202: No setup do receptor AV, a frequência de transição dos canais frontal e de retaguarda deveriam ser, dentro do possível, ajustados em aproximadamente 80 Hz. Além disto, valem as recomendações do capítulo anterior.

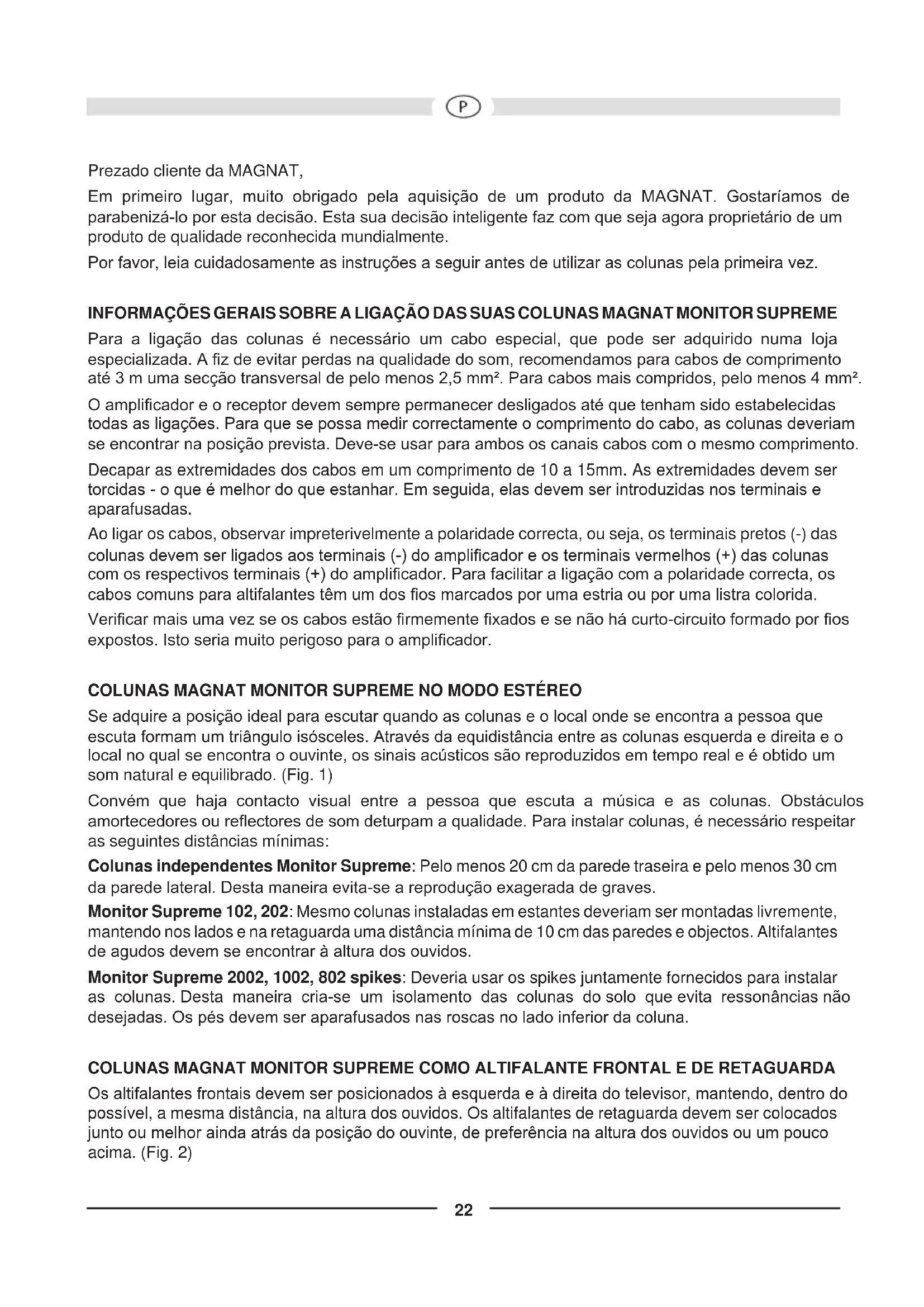

MAGNAT MONITOR SUPREME CENTER 252

A coluna central Monitor Supreme Center 252 é adequada de forma ideal, tanto no aspecto óptico como acústico, aos demais modelos de colunas Monitor Supreme. A coluna deve ser posicionada em cima ou em baixo do televisor. No mais, observar as instruções gerais nos capítulos anteriores.

SUBWOOFER MAGNAT MONITOR SUPREME

Os subwoofer activos da série Monitor Supreme são adequados de forma ideal, tanto no aspecto óptico como acústico, às colunas da série Monitor Supreme. Favor observar as instruções de utilização especíca deste produto.

LIGAÇÃO A UM RECEPTOR AV

Nas guras 3 e 4 são ilustradas duas variadas formas de ligação a um receptor AV. Fig. 3: Receptor AV sem saída subwoofer Fig. 4: Receptor AV com saída subwoofer

SUGESTÕES PARA EVITAR AVARIAS

Todos os altifalantes MAGNAT transmitem o melhor som possível quando os reguladores se encontram na posição central, ou seja, na reprodução linear do amplicador. Com os reguladores ajustados em valor demasiadamente alto, os altifalantes de graves e agudos recebem mais energia, o que, em caso de volume alto, pode provocar a destruição dos mesmos. Caso possua um amplicador que tenha uma potência de saída muito maior do que a capacidade indicada para os altifalantes, pode ocorrer que um volume muito alto venha a causar a danicação dos altifalantes. Isto, porém, ocorre somente esporadicamente. Entretanto, amplicadores com baixa potência de saída já podem ser perigosos para os altifalantes com um volume médio, pois eles podem ser mais rapidamente sobreexcitados do que amplicadores mais potentes. Esta sobreexcitação causa distorções claramente audíveis e medíveis, que podem representar grande perigo para os altifalantes. Portanto, ao ajustar o volume, observar se há distorções e, neste caso, abaixar imediatamente o volume. Quem gosta de ouvir música alta deveria cuidar para que a potência de saída do amplicador corresponda à capacidade dos altifalantes. EM GERAL... amplicadores, sintonizadores (tuner) e leitores de CD, e não somente nos produtos baratos, podem gerar oscilações não audíveis e de alta frequência. Caso o altifalante para agudos venha a falhar com volumes baixos a médio, deixar que o sistema seja vericado por um prossional especializado.24
