Monitor Supreme 2002 - Vocero MAGNAT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz bass reflex de 3 vías
Marca	Magnat
Modelo	Monitor Supreme 2002
Potencia nominal (RMS/MAX)	225 W / 450 W
Impedancia	4 - 8 Ohm
Rango de frecuencia	18 - 40 000 Hz
Eficiencia (1W/1m)	93 dB
Potencia de amplificador recomendada	30 - 450 W
Dimensiones (An x Al x Pr)	267 x 1080 x 335 mm
Peso (estimado)	Aproximadamente 20 kg
Alimentación	Pasiva (necesita amplificador externo)
Funciones principales	Altavoz de columna de 3 vías, bass reflex, doble puerto
Accesorios incluidos	Púas de goma dura, púas metálicas
Mantenimiento y limpieza	Quitar el polvo con un paño suave y seco. No utilizar productos abrasivos.
Precauciones de seguridad	No sobrecargar el amplificador; bajar el volumen en caso de distorsión; respetar la impedancia.
Piezas de repuesto y reparabilidad	No se suministran piezas de repuesto. En caso de avería, contactar con el servicio de atención al cliente (SAC).
Información general	Garantía del fabricante 5 años. Fabricado en Alemania (sujeto a cambios).

Preguntas frecuentes - Monitor Supreme 2002 MAGNAT

¿Cómo conectar los altavoces Monitor Supreme 2002 en fase?

Asegúrese de conectar el terminal positivo (+) del altavoz al terminal positivo (+) del amplificador, y el terminal negativo (-) al terminal negativo (-). Utilice un cable marcado (banda de color o nervadura) para facilitar la conexión.

¿Qué sección de cable se recomienda para estos altavoces?

Para longitudes inferiores a 3 m, utilice una sección de al menos 2,5 mm². Para longitudes superiores, prefiera 4 mm² para evitar pérdidas de calidad.

¿Cómo colocar los altavoces Monitor Supreme 2002 en configuración estéreo?

Coloque los altavoces y su posición de escucha en triángulo equilátero. El altavoz izquierdo y derecho deben estar a igual distancia del oyente. Aléjelos al menos 20 cm de la pared trasera y 30 cm de las paredes laterales.

¿Puedo usar estos altavoces como altavoces delanteros o traseros en un sistema de cine en casa?

Sí, úselos como frontales a izquierda y derecha del televisor, a la altura de escucha. Para los traseros, colóquelos a los lados o detrás del oyente, ligeramente por encima. Ajuste la frecuencia de cruce a 80 Hz si es posible.

¿Cómo instalar las púas suministradas con el altavoz?

Atornille las púas en los casquillos roscados situados debajo del altavoz. Aíslan el altavoz del suelo y evitan resonancias no deseadas.

¿Qué amplificador es adecuado para estos altavoces?

Elija un amplificador cuya potencia de salida esté entre 30 y 450 W, con una impedancia de 4 a 8 ohmios. Evite amplificadores demasiado débiles que puedan saturar y dañar los altavoces.

¿Cómo proteger mis altavoces contra la distorsión?

Baje inmediatamente el volumen en cuanto perciba distorsión. No fuerce excesivamente los controles de tono (graves/agudos). Utilice un amplificador suficientemente potente.

¿Qué hacer si los tweeters ya no funcionan?

Haga revisar su instalación por un técnico calificado. Algunos amplificadores pueden emitir señales inaudibles de alta frecuencia que dañan los tweeters, incluso a volumen moderado.

¿Cómo limpiar los altavoces Monitor Supreme 2002?

Use un paño suave y seco para quitar el polvo de la caja. Evite cualquier producto químico o abrasivo. Nunca limpie los altavoces (conos) directamente.

¿Cuál es la garantía de estos altavoces Magnat?

Magnat ofrece una garantía de 5 años a partir de la fecha de compra para el primer propietario. Cubre defectos de material y fabricación. Conserve su factura y la tarjeta de garantía.

MANUAL DE USUARIO Monitor Supreme 2002 MAGNAT

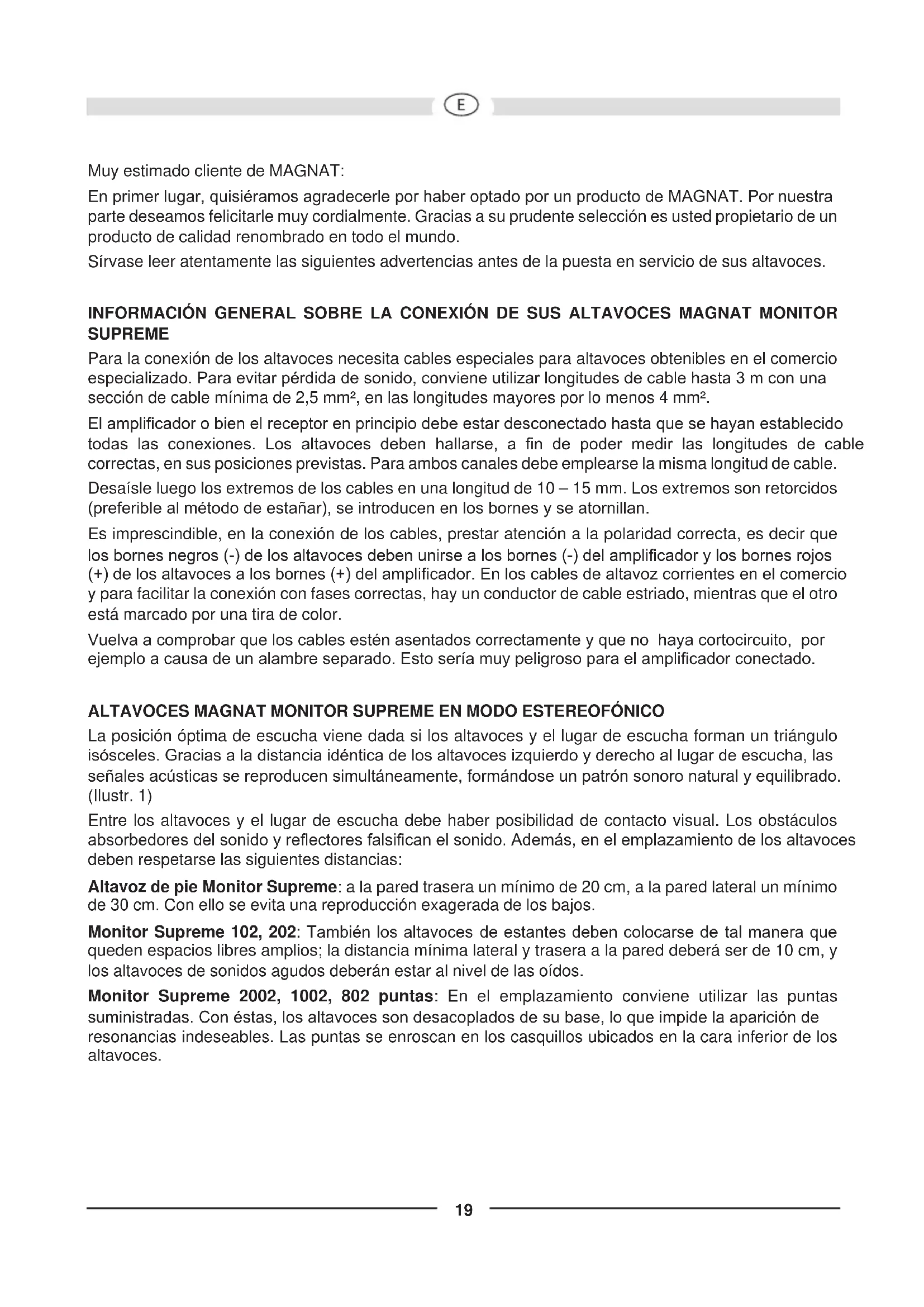

Muy estimado cliente de MAGNAT:

En primer lugar, quisiéramos agradecerle por haber optado por un producto de MAGNAT. Por nuestra parte deseamos felicitarle muy cordialmente. Gracias a su prudente selección es usted propietario de un producto de calidad renombrado en todo el mundo.

Sírvase leer atentamente las siguientes advertencias antes de la puesta en servicio de sus altavoces.

INFORMACIÓN GENERAL SOBRE LA CONEXIÓN DE SUS ALTAVOCES MAGNAT MONITOR SUPREME

Para la conexión de los altavoces necesita cables especiales para altavoces obtenibles en el comercio especializado. Para evitar pérdida de sonido, conviene utilizar longitudes de cable hasta 3 m con una sección de cable mínima de 2,5 mm², en las longitudes mayores por lo menos 4 mm².

El amplificador o bien el receptor en principio debe estar desconectado hasta que se hayan establecido todas las conexiones. Los altavoces deben hallarse, a fin de poder medir las longitudes de cable correctas, en sus posiciones previstas. Para ambos canales debe emplearse la misma longitud de cable.

Desaísle luego los extremos de los cables en una longitud de 10 – 15 mm. Los extremos son retorcidos (preferible al método de estañar), se introducen en los bornes y se atornillan.

Es imprescindible, en la conexión de los cables, prestar atención a la polaridad correcta, es decir que los bornes negros (-) de los altavoces deben unirse a los bornes (-) del amplificador y los bornes rojos (+) de los altavoces a los bornes (+) del amplificador. En los cables de altavoz corrientes en el comercio y para facilitar la conexión con fases correctas, hay un conductor de cable estriado, mientras que el otro está marcado por una tira de color.

Vuelva a comprobar que los cables estén asentados correctamente y que no haya cortocircuito, por ejemplo a causa de un alambre separado. Esto sería muy peligroso para el amplificador conectado.

ALTAVOCES MAGNAT MONITOR SUPREME EN MODO ESTEREOFÓNICO

La posición óptima de escucha viene dada si los altavoces y el lugar de escucha forman un triángulo isósceles. Gracias a la distancia idéntica de los altavoces izquierdo y derecho al lugar de escucha, las señales acústicas se reproducen simultáneamente, formándose un patrón sonoro natural y equilibrado. (Ilustr. 1)

Entre los altavoces y el lugar de escucha debe haber posibilidad de contacto visual. Los obstáculos absorbedores del sonido y reflectores falsifican el sonido. Además, en el emplazamiento de los altavoces deben respetarse las siguientes distancias:

Altavoz de pie Monitor Supreme: a la pared trasera un mínimo de 20 cm, a la pared lateral un mínimo de 30 cm. Con ello se evita una reproducción exagerada de los bajos.

Monitor Supreme 102, 202: También los altavoces de estantes deben colocarse de tal manera que queden espacios libres amplios; la distancia mínima lateral y trasera a la pared deberá ser de 10 cm, y los altavoces de sonidos agudos deberán estar al nivel de las oídos.

Monitor Supreme 2002, 1002, 802 puntas: En el emplazamiento conviene utilizar las puntas suministradas. Con éstas, los altavoces son desacoplados de su base, lo que impide la aparición de resonancias indeseables. Las puntas se enroscan en los casquillos ubicados en la cara inferior de los altavoces.

ALTAVOCES MAGNAT MONITOR SUPREME COMO ALTAVOZ FRONTAL O TRASERO

Los altavoces frontales deberán colocarse a la derecha e izquierda de la televisión, a ser posible a la misma distancia de la misma y a la altura de los oídos. Los altavoces traseros deberán colocarse a la derecha e izquierda al lado o si es posible detrás del lugar de audición a la altura de los oídos o una altura algo superior. (Ilustr. 2)

Monitor Supreme 102, 202: en el ajuste del receptor AV, a ser posible deberá ponerse la frecuencia de transición de los canales frontales y traseros a unos 80 Hz. Por lo demás, deberán seguirse las recomendaciones del anterior capítulo.

MAGNAT MONITOR SUPREME CENTER 252

El altavoz central Monitor Supreme Center 252 armoniza de forma óptima tanto en lo referente a la óptica como a la acústica con los demás modelos Monitor Supreme. El altavoz se coloca justo encima o debajo del aparato de televisión. Por lo demás, siga también las indicaciones generales descritas en el anterior capítulo.

SUBWOOFER MAGNAT MONITOR SUPREME

Los subwoofer activos de la serie Monitor Supreme armonizan de forma óptima tanto en lo referente a la óptica como a la acústica con los altavoces de la serie Monitor Supreme. Siga las instrucciones de uso independientes que se adjuntan con este producto.

CONEXIÓN A UN RECEPTOR AV

En las ilustraciones 3 y 4 se muestran dos variantes de conexión al receptor AV.

Ilustr. 3: Receptor AV sin salida para subwoofer

Ilustr. 4: Receptor AV con salida para subwoofer

CONSEJOS PARA EVITAR REPARACIONES

Todos los altavoces de MAGNAT han sido adaptados para un sonido óptimo cuando los controladores del sonido se encuentran en su posición céntrica, es decir en la reproducción lineal del amplificador. En caso de controladores del sonido subidos a altos valores, habrá un suministro excesivo de energía al altavoz de sonidos bajos y/o al altavoz de sonidos agudos, lo que en caso de volúmenes altos puede inducir a su destrucción.

Si posee un amplificador con una potencia de salida muy superior de la resistencia indicada en los altavoces, los volúmenes excesivos pueden inducir a la destrucción de los altavoces (lo que suele ocurrir raras veces).

Sin embargo, los amplificadores con una baja potencia de salida pueden ser peligrosos para los altavoces ya con volúmenes medios, dado que son sobreexcitados mucho más rápidamente que altavoces potentes. Dicha sobreexcitación provoca distorsiones claramente mensurables y audibles, sumamente peligrosas para sus altavoces.

Por favor, preste atención en el ajuste del volumen a distorsiones y reduzca el volumen sin demora. Quien prefiere los volúmenes altos debe prestar atención a que el amplificador posea al menos la potencia de salida soportable por los altavoces.

POR LO GENERAL...

los amplificadores, sintonizadores y lectores de discos compactos, no sólo los productos de precio económico, son capaces de oscilaciones audibles y de altas frecuencias. Si sus altavoces de sonidos agudos fallan en caso de un volumen bajo a medio, debe hacer comprobar la instalación por un técnico.

DATOS TÉCNICOS

Configuración: Reflejo bajo de 3 vías Reflejo bajo de 3 vías

Resistencia: 225 / 450 vatios 190 / 380 vatios

Impedancia: 4 – 8 ohmios 4 – 8 ohmios

Gama de frecuencias: 18 – 40 000 Hz 19 – 40 000 Hz

Potencia recomendada

del amplificador: 30 – 450 vatios 30 – 380 vatios

Rendimiento (1 vatio/1 m): 93 dB 92 dB

Dimensiones (an x al - pr): 267 x 1080 x 335 mm 215 x 950 x 313 mm

Accesorios: Puntas de caucho endurecido Puntas de caucho endurecido

Puntas de metal Puntas de metal

Configuración: Reflejo bajo de 2 ½ vías

Reflejo bajo de 2 vías

Resistencia: 170 / 340 vatios 100 / 200 vatios

Impedancia: 4 – 8 ohmios 4 – 8 ohmios

Gama de frecuencias: 22 – 40 000 Hz 34 – 40 000 Hz

Potencia recomendada

del amplificador: 30 - 340 vatios 30 - 200 vatios

Rendimiento (1 vatio/1 m): 92 dB 91 dB

Dimensiones (an x al - pr): 215 x 850 x 273 mm 215 x 354 x 273 mm

Accesorios: Puntas de caucho endurecido Puntas de caucho endurecido

Puntas de metal

Monitor Supreme 102

Configuración: 2 vías 2 vías

Resistencia: 60 / 120 vatios 75 / 150 vatios

Impedancia: 4 – 8 ohmios 4 – 8 ohmios

Gama de frecuencias: 42 – 36 000 Hz 40 – 34 000 Hz

Potencia recomendada

del amplificador: 20 - 110 vatios 20 - 150 vatios

Rendimiento (1 vatio/1 m): 89 dB 90 dB

Dimensiones (an x al - pr): 149 x 250 x 190 mm 420 x 145 x 190 mm

Accesorios: Puntas de caucho endurecido Puntas de caucho endurecido

RESERVADOS LOS DERECHOS DE REALIZAR CAMBIOS TÉCNICOS.

Prezado cliente da MAGNAT,

para o amplificador:

Rendimento (1 Watt/1 m): 93 dB 92 dB

Dimensões (LxAxP): 267 x 1080 x 335 mm 215 x 950 x 313 mm

Acessórios: Pés de borracha endurecida Pés de borracha endurecida

Pés de metal Pés de metal

para o amplificador:

Rendimento (1 Watt/1 m): 92 dB 91 dB

Dimensões (LxAxP): 215 x 850 x 273 mm 215 x 354 x 273 mm

Acessórios: Pés de borracha endurecida Pés de borracha endurecida

Pés de metal

para o amplificador:

Rendimento (1 Watt/1 m): 89 dB 90 dB

Dimensões (LxAxP): 149 x 250 x 190 mm 420 x 145 x 190 mm

Acessórios: Pés de borracha endurecida Pés de borracha endurecida

RESERVADOS OS DIREITOS DE ALTERAÇÕES TÉCNICAS.
