Caractéristiques	Détails
Type de haut-parleur	Monitor
Puissance nominale	100 W
Impédance	8 Ohms
Réponse en fréquence	40 Hz - 30 kHz
Dimensions (HxLxP)	360 x 210 x 300 mm
Poids	6,5 kg
Utilisation recommandée	Écoute domestique, monitoring en studio
Maintenance	Nettoyer régulièrement la grille et les surfaces, vérifier les connexions
Sécurité	Éviter l'exposition à l'humidité, ne pas surcharger le haut-parleur
Informations générales	Compatible avec divers amplificateurs, idéal pour les mélomanes et les professionnels

FOIRE AUX QUESTIONS - Monitor Supreme 2002 MAGNAT

Comment connecter les haut-parleurs MAGNAT Monitor Supreme 2002 à mon amplificateur ?

Pour connecter vos haut-parleurs MAGNAT Monitor Supreme 2002 à votre amplificateur, utilisez des câbles haut-parleurs avec des fiches banane ou des cosses. Branchez le fil positif (rouge) au terminal positif de l'amplificateur et du haut-parleur, et le fil négatif (noir) au terminal négatif.

Quels sont les dimensions des MAGNAT Monitor Supreme 2002 ?

Les dimensions des MAGNAT Monitor Supreme 2002 sont de 900 mm de hauteur, 180 mm de largeur et 290 mm de profondeur.

Quel est l'impédance des MAGNAT Monitor Supreme 2002 ?

L'impédance des MAGNAT Monitor Supreme 2002 est de 4 ohms.

Quels sont les conseils d'entretien pour mes haut-parleurs MAGNAT ?

Pour entretenir vos haut-parleurs MAGNAT, nettoyez régulièrement la surface avec un chiffon doux et sec. Évitez d'utiliser des produits chimiques qui pourraient endommager le fini.

Pourquoi mes haut-parleurs ne produisent-ils pas de son ?

Vérifiez d'abord que l'amplificateur est allumé et que le volume est monté. Assurez-vous également que les câbles sont correctement connectés et en bon état. Si le problème persiste, testez les haut-parleurs avec un autre amplificateur.

Les MAGNAT Monitor Supreme 2002 sont-ils compatibles avec un système home cinéma ?

Oui, les MAGNAT Monitor Supreme 2002 peuvent être intégrés dans un système home cinéma, mais assurez-vous qu'ils sont correctement configurés avec un amplificateur compatible.

Quel est le poids d'un haut-parleur MAGNAT Monitor Supreme 2002 ?

Chaque haut-parleur MAGNAT Monitor Supreme 2002 pèse environ 10 kg.

Comment régler les haut-parleurs pour une meilleure qualité sonore ?

Pour optimiser la qualité sonore, placez les haut-parleurs à au moins 30 cm des murs et assurez-vous qu'ils sont orientés vers la zone d'écoute. Ajustez également les réglages de votre amplificateur pour équilibrer les basses et les aigus.

Les MAGNAT Monitor Supreme 2002 sont-ils adaptés à une utilisation en extérieur ?

Les MAGNAT Monitor Supreme 2002 sont conçus principalement pour un usage intérieur et ne sont pas résistants aux intempéries. Évitez de les exposer à l'humidité ou à des conditions extérieures.

MODE D'EMPLOI Monitor Supreme 2002 MAGNAT

Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.

(D) 4

GB 7

F 10

NL 13

① 16

E 19

P 22

S 25

RUS 28

CHN 31

J 34

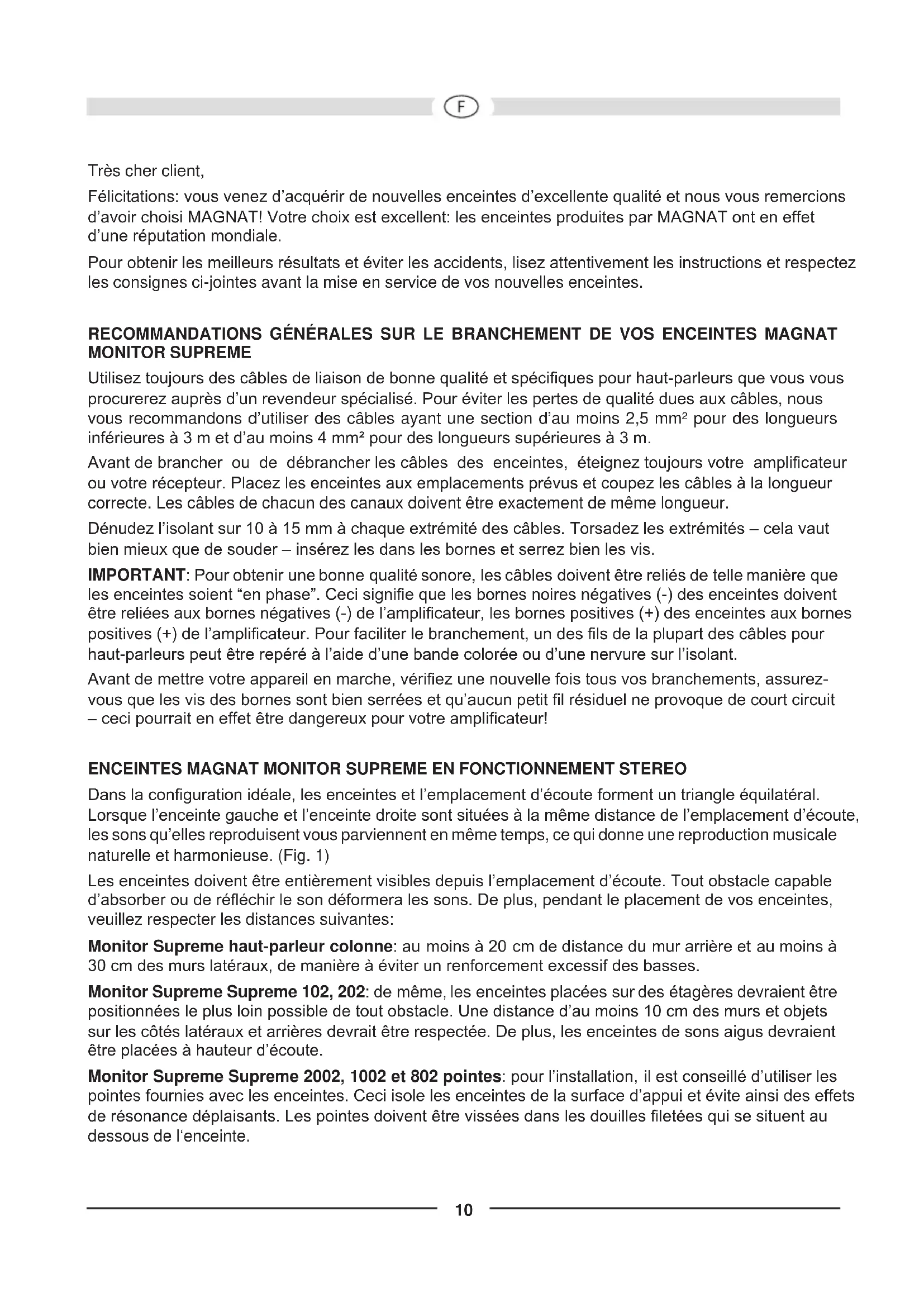

Félicitations: vous venez d'acquérir de nouvelles enceintes d'excellente qualité et nous vous remercions d'avoir choisi MAGNAT! Votre choix est excellent: les enceintes produites par MAGNAT ont en effet d'une réputation mondiale.

Pour obtenir les meilleurs résultats et éviter les accidents, lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en service de vos nouvelles enceintes.

RECOMMANDATIONS GÉNÉRALES SUR LE BRANCHEMENT DE VOS ENCEINTES MAGNAT MONITOR SUPREME

Utilisez toujours des câbles de liaison de bonne qualité et spécifiques pour haut-parleurs que vous vous procurerez auprès d'un revendeur spécialisé. Pour éviter les pertes de qualité dues aux câbles, nous vous recommandons d'utiliser des câbles ayant une section d'au moins 2,5 mm² pour des longueurs inférieures à 3 m et d'au moins 4 mm² pour des longueurs supérieures à 3 m.

Avant de brancher ou de débrancher les câbles des enceintes, éteignez toujours votre amplificateur ou votre récepteur. Placez les enceintes aux emplacements prévus et coupez les câbles à la longueur correcte. Les câbles de chacun des canaux doivent être exactement de même longueur.

Dénudez l'isolant sur 10 à 15 mm à chaque extrémité des câbles. Torsadez les extrémités – cela vaut bien mieux que de souder – insérez les dans les bornes et serrez bien les vis.

IMPORTANT: Pour obtenir une bonne qualité sonore, les câbles doivent être reliés de telle manière que les enceintes soient "en phase". Ceci signifie que les bornes noires négatives (-) des enceintes doivent être reliées aux bornes négatives (-) de l'amplificateur, les bornes positives (+) des enceintes aux bornes positives (+) de l'amplificateur. Pour faciliter le branchement, un des fils de la plupart des câbles pour haut-parleurs peut être repéré à l'aide d'une bande colorée ou d'une nervure sur l'isolant.

Avant de mettre votre appareil en marche, vérifiez une nouvelle fois tous vos branchements, assurez-vous que les vis des bornes sont bien serrées et qu'aucun petit fil résiduel ne provoque de court circuit – ceci pourrait en effet être dangereux pour votre amplificateur!

ENCEINTES MAGNAT MONITOR SUPREME EN FONCTIONNEMENT STEREO

Dans la configuration idéale, les enceintes et l'emplacement d'écoute forment un triangle équilatéral. Lorsque l'enceinte gauche et l'enceinte droite sont situées à la même distance de l'emplacement d'écoute, les sons qu'elles reproduisent vous parviennent en même temps, ce qui donne une reproduction musicale naturelle et harmonieuse. (Fig. 1)

Les enceintes doivent être entièrement visibles depuis l'emplacement d'écoute. Tout obstacle capable d'absorber ou de réfléchir le son déformera les sons. De plus, pendant le placement de vos enceintes, veuillez respecter les distances suivantes:

Monitor Supreme haut-parleur colonne: au moins à 20 cm de distance du mur arrière et au moins à 30 cm des murs latéraux, de manière à éviter un renforcement excessif des basses.

Monitor Supreme Supreme 102, 202: de même, les enceintes placées sur des étagères devraient être positionnées le plus loin possible de tout obstacle. Une distance d'au moins 10 cm des murs et objets sur les côtés latéraux et arrières devrait être respectée. De plus, les enceintes de sons aigus devraient être placées à hauteur d'écoute.

Monitor Supreme Supreme 2002, 1002 et 802 pointes: pour l'installation, il est conseillé d'utiliser les pointes fournies avec les enceintes. Ceci isole les enceintes de la surface d'appui et évite ainsi des effets de résonance déplaisants. Les pointes doivent être vissées dans les douilles filetées qui se situent au dessous de l'enceinte.

ENCEINTES MAGNAT MONITOR SUPREME COMME HAUT-PARLEUR FRONTAL OU ARRIERE

Les haut-parleurs doivent être placés à gauche et à droite de la télévision, si possible à la même distance et à hauteur d'écoute. Les haut-parleurs arrières doivent être placés à gauche et à droite, sur les côtés, ou encore mieux derrière la position d'écoute, ou légèrement au-dessus. (Fig. 2)

Monitor Supreme 102, 202: Pendant l'installation du récepteur AV, la fréquence de recouvrement des canaux frontaux et arrières devrait être positionnée, si possible, sur environ 80 Hz. Pour le reste, les conseils donnés dans le chapitre précédent sont valables.

MAGNAT MONITOR SUPREME CENTER 252

Le haut-parleur central Monitor Supreme Center 252 est réglé de façon optimale optiquement et acoustiquement pour le reste des modèles de la série Monitor Supreme. Le haut-parleur doit être directement installé sur ou sous la télévision. Pour le reste veuillez aussi s'il vous plaît suivre les conseils généraux donnés dans les chapitres précédents.

LES SUBWOOFERS MAGNAT MONITOR SUPREME

Les subwoofers actifs de la série Monitor Supreme sont réglés de façon optimale optiquement et acoustiquement pour les haut-parleurs de la série Monitor Supreme. Veuillez s'il vous plaît suivre les conseils donnés séparément dans le manuel d'utilisation qui est fourni avec ce produit.

BRANCHEMENT A UN RECEPTEUR AV

Sur les figures 3 et 4, deux façons de brancher le récepteur AV sont représentées:

Figure 3: Récepteur AV sans sortie subwoofer

Figure 4: Récepteur AV avec sortie subwoofer

COMMENT ÉVITER D'ENDOMMAGER VOS ENCEINTES

Toutes les enceintes MAGNAT sont conçues et construites pour fournir une reproduction sonore optimale lorsque les commandes de tonalité sont en position centrale – c'est-à-dire lorsque la sortie de l'amplificateur est „linéaire“. Si vous poussez les commandes de graves et d'aiguës trop loin, vous augmenterez la puissance fournie aux woofers et/ou aux tweeters; sous des niveaux élevés, ceci peut véritablement détruire les enceintes!

Si la puissance de sortie de votre amplificateur est bien plus importante que la puissance nominale que vos enceintes peuvent accepter, les crêtes de puissance soudaines peuvent les détruire. Même si ce n'est pas fréquent dans la réalité, rappelez-vous que ceci peut toujours se produire.

D'autre part, des amplificateurs dont la puissance de sortie est faible peuvent présenter un danger important pour vos enceintes à des volumes moyens. Ceci peut paraître étrange mais la raison est très simple : des amplificateurs de faible puissance sont bien plus rapidement surchargés que des amplificateurs puissants; cette surcharge provoque des distorsions mesurables et audibles, qui, pour vos enceintes, sont plus dangereuses que quoi que ce soit d'autre.

Dès que vous percevez une quelconque distorsion, baissez le volume immédiatement! Si vous aimez écouter de la musique à niveau élevé assurez-vous que votre amplificateur peut fournir au moins autant de puissance que puissance nominale de vos enceintes.

EN GÉNÉRAL ...

Les amplificateurs, les tuners et les lecteurs de CD peuvent tous produire des sons inaudibles parce que leur fréquence est très élevée – et ceci ne vaut pas que pour les produits bon marché. Si vos tweeters tombent en panne alors que vous ne les utilisez qu'à des volumes faibles ou moyens, faites vérifier votre installation par un technicien qualifié qui recherchera les signaux inaudibles dangereux.

SPECIFICATIONS TECHNIQUES

	Monitor Supreme 2002 Monitor	Supreme 1002
Type : Enceinte bass reflex à 3 voies Enceinte bass reflex à 3 voies
Puissance nominale : 225 / 450 W 190 / 380 W
Impédance : 4 – 8 Ohm 4 – 8 Ohm
Bande passante : 18 – 40 000 Hz 19 – 40 000 Hz
Puissance recommandée
en sortie de l'amplificateur: 30 – 450 W 30 – 380 W
Efficacité (1W/ 1m) : 93 dB 92 dB
Dimensions (L x H x P) :	267 x 1080 x 335 mm	215 x 950 x 313 mm
Accessoires: Pointes en caoutchouc dur	Pointes en caoutchouc dur
	Pointes métalliques	Pointes métalliques

Monitor Supreme 802

Type :	Enceinte bass reflex à 2 1⁄2 voies	Enceinte bass reflex à 2 voies
Puissance nominale : 170 / 340 W 100 / 200 W
Impédance : 4 – 8 Ohm	4 – 8 Ohm
Bande passante : 22 – 40 000 Hz	34 – 40 000 Hz
Puissance recommandéeen sortie de l'amplificateur: 30 – 340 W 30 – 200 WEfficacité (1W/ 1m) : 92 dB 91 dB
Dimensions (L x H x P) :	215 x 850 x 273 mm	215 x 354 x 273 mm
Accessoires: Pointes en caoutchouc dur	Pointes en caoutchouc dur
	Pointes métalliques

Monitor Supreme 102

Type : 2 voies	2 voies
Puissance nominale : 60 / 120 W		75 / 150 W
Impédance : 4 – 8 Ohm		4 – 8 Ohm
Bande passante : 42 – 36 000 Hz		40 – 34 000 Hz
Puissance recommandée
en sortie de l’amplificateur: 20 – 110 W 20 – 150 W
Efficacité (1W/ 1m) : 89 dB		90 dB
Dimensions (L x H x P) :	149 x 250 x 190 mm	420 x 145 x 190 mm
Accessoires: Pointes en caoutchouc dur		Pointes en caoutchouc dur

SOUS TOUTES RESERVES DE MODIFICATIONS TECHNIQUES

Geachte MAGNAT klant,

Vouz avez bien choisi et êtes le propriétaire heureux d'un produit MAGNAT. Les produits MAGNAT ont une excellente réputation pour leur bonne qualité. Pour cette raison, nous accordons 5 ans de garantie sur tous les produits MAGNAT.

Les appareils sont soumis pendant toutes les opérations de fabrications à des contrôles et vérifications constants. Si, pourtant, vous rencontrez des difficulés avec votre appareil MAGNAT veuillez tenir compte de ce qui suit:

1. La garantie débute avec l'achat de l'appareil et est valable uniquement pour le premier propriétaire.

2. Pendant la période de garantie nous réparons les dommages provenant des défauts de matériel ou de fabrication et nous procédons, à notre guise, à l'échange ou à la réparation des pièces défectueuses.

3. Aucune réparation impropre ne doit avoir été effectuée à l'appareil.

4. Lors d'une demande de garantie, veuillez vous adresser en premier lieu à votre distributeur. Si ce dernier décide que l'appareil doit nous être retourné, veuillez tenir compte que: • l'appareil soit expédié dans son ermballage d'origine, • la carte de contrôle dûment remplie soit jointe, • le bon d'achat soit joint.

5. Ne sont pas compris dans la garantie: • Matériel d'eclairage • Pièces d'usure • Avaries de transport, visibles ou non (de telles réclamations doivent être faites immédiatement auprès du transporteur, du chermin de fer ou de la poste). • Des rayures sur le boîtier, pièces métalliques, couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l'achat). • Dommages résultant d'un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure. • Appareils réparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. • Dommages ultérieurs à d'autres appareils. • Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.
