GEBRUIKSAANWIJZING Interior IW 810 MAGNAT

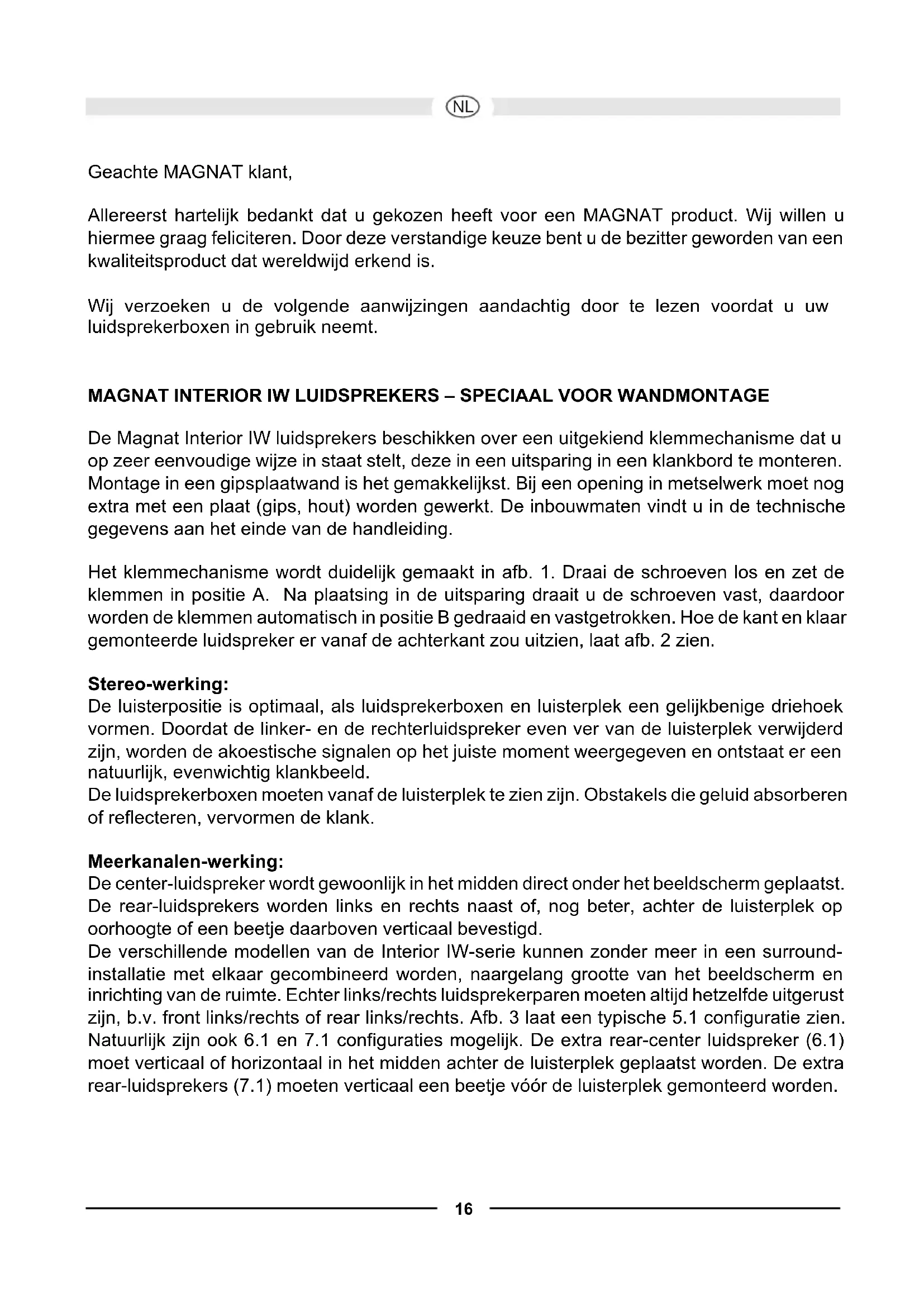

Geachte MAGNAT klant, Allereerst hartelijk bedankt dat u gekozen heeft voor een MAGNAT product. Wij willen u hiermee graag feliciteren. Door deze verstandige keuze bent u de bezitter geworden van een kwaliteitsproduct dat wereldwijd erkend is. Wij verzoeken u de volgende aanwijzingen aandachtig door te lezen voordat u uw luidsprekerboxen in gebruik neemt. MAGNAT INTERIOR IW LUIDSPREKERS – SPECIAAL VOOR WANDMONTAGE De Magnat Interior IW luidsprekers beschikken over een uitgekiend klemmechanisme dat u op zeer eenvoudige wijze in staat stelt, deze in een uitsparing in een klankbord te monteren. Montage in een gipsplaatwand is het gemakkelijkst. Bij een opening in metselwerk moet nog extra met een plaat (gips, hout) worden gewerkt. De inbouwmaten vindt u in de technische gegevens aan het einde van de handleiding. Het klemmechanisme wordt duidelijk gemaakt in afb. 1. Draai de schroeven los en zet de klemmen in positie A. Na plaatsing in de uitsparing draait u de schroeven vast, daardoor worden de klemmen automatisch in positie B gedraaid en vastgetrokken. Hoe de kant en klaar gemonteerde luidspreker er vanaf de achterkant zou uitzien, laat afb. 2 zien. Stereo-werking: De luisterpositie is optimaal, als luidsprekerboxen en luisterplek een gelijkbenige driehoek vormen. Doordat de linker- en de rechterluidspreker even ver van de luisterplek verwijderd zijn, worden de akoestische signalen op het juiste moment weergegeven en ontstaat er een natuurlijk, evenwichtig klankbeeld. De luidsprekerboxen moeten vanaf de luisterplek te zien zijn. Obstakels die geluid absorberen of reflecteren, vervormen de klank. Meerkanalen-werking: De center-luidspreker wordt gewoonlijk in het midden direct onder het beeldscherm geplaatst. De rear-luidsprekers worden links en rechts naast of, nog beter, achter de luisterplek op oorhoogte of een beetje daarboven verticaal bevestigd. De verschillende modellen van de Interior IW-serie kunnen zonder meer in een surround- installatie met elkaar gecombineerd worden, naargelang grootte van het beeldscherm en inrichting van de ruimte. Echter links/rechts luidsprekerparen moeten altijd hetzelfde uitgerust zijn, b.v. front links/rechts of rear links/rechts. Afb. 3 laat een typische 5.1 configuratie zien. Natuurlijk zijn ook 6.1 en 7.1 configuraties mogelijk. De extra rear-center luidspreker (6.1) moet verticaal of horizontaal in het midden achter de luisterplek geplaatst worden. De extra rear-luidsprekers (7.1) moeten verticaal een beetje vóór de luisterplek gemonteerd worden.17

Subwoofer: Voor de stereo-werking is het gebruik van een subwoofer aan te bevelen, bij meerkanalen- werking daarentegen absoluut noodzakelijk. Alle subwoofers met een chassis-uitrusting van minimaal 20 cm en een nominaal vermogen van min. 50 Watt kunnen gebruikt worden. In de setup van de AV-receiver moet de kantelfrequentie van alle kanalen indien mogelijk op ca. 70 – 100 Hz gezet worden. Neem a.u.b. ook goed nota van de gebruiksaanwijzing van de subwoofer en uw AV-receiver. ENKELE ALGEMENE OPMERKINGEN OVER HET AANSLUITEN VAN UW MAGNAT LUIDSPREKERBOXEN Voor het aansluiten van de luidsprekerboxen heeft u speciale bij de vakhandel verkrijgbare luidsprekerkabels nodig. Om klankverlies te voorkomen, adviseren wij voor kabels tot 3 m een kabeldiameter van minimaal 1 mm² en voor langere kabels een kabeldiameter van minimaal 1,5 mm². De versterker resp. receiver moet principieel uitgeschakeld blijven tot alle verbindingen tot stand zijn gebracht. Voor het afmeten van de juiste kabellengte moeten de luidsprekerboxen op hun uiteindelijke standplaats staan. Voor beide kanalen moeten even lange kabels worden gebruikt. Strip nu de uiteinden van de kabel over een lengte van 10 – 15 mm en twist de uiteinden in elkaar.De luidsprekeraansluitingen zijn uitgerust met een klemmechanisme (afb. 4). Druk op de klemkop en breng het gestripte draaduiteinde in de opening aan de zijkant naar binnen. Door loslaten van de klemkop wordt de kabel veilig vastgezet en een zo goed mogelijk contact gewaarborgd. Let er bij het aansluiten van de kabels vooral op dat u de polen niet omdraait, d.w.z. de zwarte (-) klemmen van de luidsprekerboxen moeten verbonden worden met de (-) klemmen van de versterker en de rode (+) klemmen van de luidsprekerboxen met de (+) klemmen van de versterker. Om het aansluiten in fase te vergemakkelijken, is bij de meeste luidsprekerkabels één kabelader voorzien van een randje of gemarkeerd met een gekleurde streep. Controleer tot slot nog eens of de kabels goed vastzitten en er geen kortsluiting is ontstaan, bijv. door uitstekende draadjes. Dit zou voor de aangesloten versterker bijzonder gevaarlijk zijn. Aansluiting op een stereoversterker In afbeelding 5 is de aansluiting van front-luidsprekers en subwoofer op een stereoversterker te zien18

De afbeeldingen 6 en 7 tonen twee verschillende mogelijkheden voor het aansluiten op een AV-receiver. Afbeelding 6: AV-receiver zonder subwooferuitgang Afbeelding 7: AV-receiver met subwooferuitgang Neem a.u.b. ook goed nota van de gebruiksaanwijzing van de subwoofer en van de versterker resp. AV-receiver. INSTELLEN VAN DE TWEETER (AFB. 8) Met de niveauschakelaar (A) kan het volume van de tweeter met 3dB verhoogd worden. De tweeter (B) kan gemakkelijk gedraaid en op de luisterpositie afgestemd worden. TIPS OM DE NOODZAAK VAN REPARATIES TE VOORKOMEN Alle MAGNAT-luidsprekerboxen zijn zodanig geconstrueerd dat de klank optimaal is als de klankregelaars in de middenstand staan, d.w.z. bij lineaire weergave van de versterker. Als de klankregelaars veel hoger worden gezet, gaat er meer energie naar de lagetonen- en/of de hogetonenluidspreker, waardoor deze bij een groot volume defect kunnen raken. Als u in het bezit bent van een versterker die een veel groter uitgangsvermogen heeft dan dat waarmee de boxen belast kunnen worden, kunnen de luidsprekers bij een extreem volume defect raken – hoewel dit maar zelden voorkomt. Versterkers met een gering uitgangsvermogen kunnen daarentegen al bij een middelmatig volume een risico vormen voor de boxen, omdat ze veel sneller overstuurd worden dan krachtige versterkers. Deze oversturing veroorzaakt duidelijk meetbare en hoorbare vervormingen, die bijzonder gevaarlijk zijn voor uw luidsprekers. Let er daarom bij het instellen van het volume op dat er geen vervorming optreedt en zet de regelaar zodra u hoort dat het geluid vervormd wordt, op een lagere stand. Wie het geluid van zijn installatie graag hard zet, moet ervoor zorgen dat de versterker minstens het uitgangsvermogen heeft waarmee de boxen belast kunnen worden.19

OVER HET ALGEMEEN... kunnen versterkers, tuners en CD/DVD-spelers - dus niet alleen bij goedkope producten - niet- hoorbare hoogfrequente trillingen genereren. Als uw hogetonenluidsprekers uitvallen terwijl het geluid zacht of in ieder geval niet hard staat, laat uw installatie dan door een vakman nakijken. TECHNISCHE GEGEVENS Interior IW 810 Interior IW 610 Belastbaarheid: 100 / 180 Watt 75 / 140 Watt Impedantie: 4 – 8 Ohm 4 – 8 Ohm Scheidingsfrequentie: 3500 Hz 3500 Hz Frequentiebereik 32 – 32 000 Hz 35 – 32 000 Hz Aanbevolen versterkervermogen: 30 – 180 Watt 30 – 140 Watt Bruikbare gevoeligheid (1 Watt/1 m): 91 dB 90 dB Buitenafmetingen (BxH): 255 x 358 mm 220 x 306 mm Uitsparing (BxH): 224 x 335 mm 188 x 275 mm Montagediepte: 90 mm 85 mm Interior IW 510 C Belastbaarheid: 90 / 160 Watt Impedantie: 4 – 8 Ohm Scheidingsfrequentie: 3500 Hz Frequentiebereik 38 – 32 000 Hz Aanbevolen versterkervermogen: 30 – 160 Watt Bruikbare gevoeligheid (1 Watt/1 m): 90 dB Buitenafmetingen (BxH): 448 x 222 mm Uitsparing (BxH): 416 x 190 mm Montagediepte: 85 mm20
