Type de produit	Haut-parleur encastrable
Marque	Magnat
Modèle	Interior IW 810
Bande passante	32 - 32 000 Hz
Fréquence de coupure	3500 Hz
Puissance recommandée de l'amplificateur	30 - 180 W
Efficacité (1W/1m)	91 dB
Impédance	4-8 Ohm
Dimensions extérieures (L x H)	225 x 358 mm
Découpe (L x H)	224 x 335 mm
Profondeur d'encastrement	90 mm
Type d'installation	Encastré dans un mur ou une plaque de plâtre
Réglage du tweeter	Niveau ajustable (+3 dB) et orientation pivotante
Garantie	5 ans pour le premier propriétaire
Section de câble recommandée	≥ 1 mm² pour < 3 m, ≥ 1,5 mm² pour > 3 m
Nettoyage	Chiffon doux et sec, sans solvants

FOIRE AUX QUESTIONS - Interior IW 810 MAGNAT

Comment monter l'enceinte dans un mur ?

Utilisez le mécanisme de bornes : desserrez les vis, placez les bornes en position A, insérez l'enceinte dans la découpe, puis serrez les vis pour bloquer les bornes en position B.

Quel type de câble utiliser pour le branchement ?

Utilisez des câbles spécifiques pour haut-parleurs avec une section d'au moins 1 mm² pour des longueurs inférieures à 3 m, et d'au moins 1,5 mm² pour des longueurs supérieures.

Comment connecter l'enceinte à un amplificateur stéréo ?

Éteignez l'amplificateur, reliez la borne positive (+) de l'enceinte à la borne positive de l'amplificateur, et la borne négative (-) à la borne négative. Utilisez une bande colorée sur le câble pour identifier la polarité.

Peut-on utiliser ce haut-parleur dans un système surround ?

Oui, le modèle Interior IW 810 peut être combiné avec d'autres modèles de la série Interior IW pour des configurations 5.1, 6.1 ou 7.1. Les paires droite/gauche doivent être identiques.

Comment régler le haut-parleur d'aigus (tweeter) ?

Utilisez le régulateur de niveau (A) pour augmenter le volume de +3 dB. Le tweeter (B) peut être pivoté légèrement pour orienter le son vers la position d'écoute.

Quelle puissance d'amplificateur est recommandée ?

La puissance recommandée est de 30 à 180 W. Évitez d'utiliser un amplificateur trop faible qui pourrait provoquer des distorsions dangereuses.

Comment éviter d'endommager les enceintes ?

Gardez les commandes de tonalité en position centrale, évitez les distorsions audibles, et assurez-vous que l'amplificateur fournit au moins la puissance nominale des enceintes.

Quelle est la profondeur d'encastrement nécessaire ?

La profondeur d'encastrement est de 90 mm. Vérifiez que le mur ou la plaque de plâtre offre cet espace.

Comment nettoyer l'enceinte ?

Utilisez un chiffon doux et sec. N'utilisez pas de solvants, de produits abrasifs ou de liquides.

Que faire en cas de problème sous garantie ?

Contactez d'abord votre distributeur. Si nécessaire, renvoyez l'appareil dans son emballage d'origine avec la carte de garantie remplie et le bon d'achat.

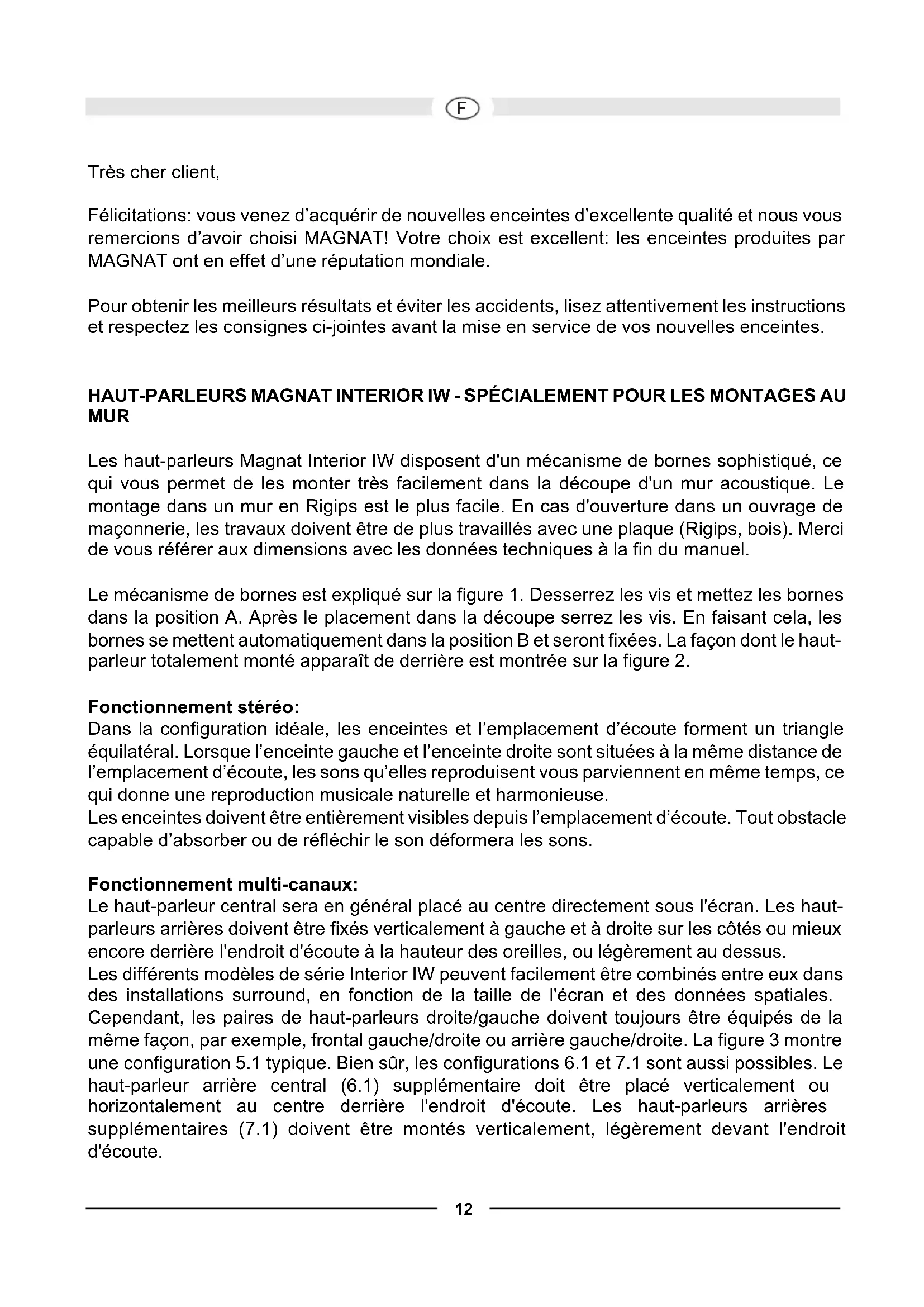

MODE D'EMPLOI Interior IW 810 MAGNAT

Félicitations: vous venez d'acquérir de nouvelles enceintes d'excellente qualité et nous vous remercions d'avoir choisi MAGNAT! Notre choix est excellent: les enceintes produit par MAGNAT ont en effet d'une réputation mondiale.

Pour obtenir les membres résultats et éviter les accidents, lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en service de vos nouvelles enceintes.

HAUT-PARLEURS MAGNAT INTERIOR IW - SPECIALEMENT POUR LES MONTAGES AU MUR

Les haut-parleurs Magnat Interior lW disposent d'un mecanisme de bornes sophistique, ce qui vous permet de les monter très facilement dans la découvert d'un mur acoustique. Le montage dans un mur en Rigips est le plus facile. En cas d'ouverture dans un ouvrage de maconnerie, les travaux doivent etre de plus travaillés avec une plaque (Rigips, bois). Merci de vous referrer aux dimensions avec les données techniques à la fin du manuel.

Le mecanisme de bornes est expliqué sur la figure 1. Desserrez les vis et mettez les bornes dans la position A. ÀpRES le placement dans la découvert serrez les vis. En faisant cela, les bornes se mettent automatiquement dans la position B et seront fixées. La façon dont le hautparleur totalement monté apparait de derrière est montrée sur la figure 2.

Fonctionnement stéreo:

Dans la configuration ideale, les enceintes et l'emplacement d'écoute forment un triangle équilatéral. Lorsque l'enceinte gauche et l'enceinte croite sont situées à la même distance de l'emplacement d'écoute, lessons quelles reproduisent vous parviennent en même temps, ce qui donne une reproduction musicale naturelle et harmonieuse.

Les enceintes doivent être entièrement visibles depuis l'emplacement d'écoute. Tout obstacle capable d'absorber ou de refléchir le son déformera les sons.

Fonctionnement multi-canaux:

Le haut-parleur central sera en général place au centre directement sous l'écran. Les haut-parleurs arrières doivent être fixés verticalément à gauche et à droite sur les côts ou mistrs encore derrière l'endetroit d'écoute à la hauteur des oreilles, ou légarement au dessus.

Les différents modèles de série Interior IW peuvent facilement être combinés entre eux dans des installations surround, en fonction de la taille de l'écran et des données spatiales. Cependant, les paires de haut-parleurs droite/gauche doivent toujours être équipés de la même façon, par exemple, frontal gauche/droite ou arrière gauche/droite. La figure 3 montre une configuration 5.1 typique. Bien sur, les configurations 6.1 et 7.1 sont aussi possibles. Le haut-parleur arrêté central (6.1) supplémentaire doit être place verticalément ou horizontallyment au centre derrière l'endroit d'écoute. Les haut-parleurs arrirées supplémentaires (7.1) doivent être montés verticalment, légèrement devant l'endroit d'écoute.

Subwoofer:

Pour le fonctionnement stéréo, l'utilisation d'un subwoofer est conseillée, pour un fonctionnement multi-canaux, elle est cependant nécessaire. Tous les subwooferés équipés d'un chassin d'au moins 20 cm et une puissance nominale d'au moins 50 Watt peuvent être utilisés. Dans les options du récepteur AV, la fréquence de recouvrement de tous les canaux devrait être réglée ( quand c'est possible) sur environ 70 - 100 Hz. Veuillez aussi s'il vous plait suivre le mode d'emploi du subwoofer et de votre récepteur AV.

RECOMMANDATIONS GENÉRALES SUR LE BRANCHEMENT DE VOS ENCEINTES MAGNAT

Utilisez toujours des cables de liaison de bonne qualité et spécifiques pour haut-parleurs que vous vous procurerez auprès d'un revendeur spécialisé. Pour éviter les pertes de qualité dues aux cables, nous vous recommendons d'utiliser des cables ayant une section d'au moins 1mm^2 pour des longueurs inférieures à 3 m et d'au moins 1,5mm^2 pour des longueurs supérieures à 3 m.

Avant de brancher ou de débrancher les câbles des enceintes, éteignez toujours votre amplificateur ou votre récepteur. Placez les enceintes aux emplacements prévus et coupez les câbles à la longueur correcte. Les câbles de chacun des canaux doivent être exactement de même longueur.

Dénudez l'isolant sur 10 à 15 mm à chaque extrémité des cables et torsadez les extrémités. Les connexions des haut-parleurs sont équipées d'un mécanisme de coinçage (fig. 4). Appuyer sur la tête de la borne et insérer l'extrémité dénudée du toron dans la perforation latérale. En l'achant la tête de la borne, le cable sera arrêté de façon sure, et un meilleur contact sera assure.

IMPORTANT: Pour obtenir une bonne qualité sonore, les câbles doivent être reliés de telle manière que les enceintes soient "en phase". Ceci signifie que les bornes noires négatives (-) des enceintes doivent être reliées aux bornes négatives (-) de l'amplificateur, les bornes positives (+) des enceintes aux bornes positives (+) de l'amplificateur. Pour facilitier le branchement, un des fils de la plupart des câbles pour haut-parleurs peut être repéré à l'aide d'une bande colorée ou d'une nervure sur l'isolant.

Avant de mettre votre apparéil en marche, vérifie une nouvelle fois tous vos branchements, assurez-vous que les vis des bornes sont bien serrées et qu'aucun petit résiduel ne provoque de court circuit - ceci pourrait en effet être dangereux pour votre amplificateur!

CONNEXION À UN AMPLIFICATEUR STÉRÉO

Sur la figure 5, la connexion d'un haut-parleur frontal et d'un subwoofer à un amplificateur stéreo est représentée.

BRANCHEMENT A UN RECEPTEUR AV

Sur les figures 6 et 7, deux fonctions de branchier le récepteur AV sont représentées:

Figure 6: Récepteur AV sans sortie subwoofer

Figure 7: Récepteur AV avec sortie subwoofer

Veuillez s'il vous plait aussi suivre le mode d'emploi du subwoofer et de l'amplificateur (ou du récepteur AV).

RéGLAGE DU HAUT-PARLEUR D'AIGUS (FIG. 8)

Avec le régulateur de niveau (A), le volume du haut-parleur d'agus peut être augmenté de 3 dB. Le haut-parleur d'agus (B) peut être légèrement tourné et réglé sur la position d'écoute.

COMMENT ÉVITER D'ENDOMMAGER VOS ENCEINTES

Toutes les enceintes MAGNAT sont conçues et construites pour fournir une reproduction sonore optimale lorsque les commandes de tonalité sont en position centrale - c'est-à-dire lorsque la sortie de l'amplificateur est „linéaire". Si vous poussez les commandes de graves et d'aigués trop loin, vous augmentez la puissance fournie aux woofers et/ou aux tweeters; sous des niveaux élevés, ceci peut vérablement détruire les enceintes!

Si la puissance de sortie de votre amplificateur est bien plus importante que la puissance nominale que vos enceintes peuvent accepter, les crêtes de puissance soudaines peuvent les détruire.

Meme si ce n'est pas fréquent dans la réalité, rappelez-vous que ceci peut toujours se produit. D'autre part, des amplificateurs dont la puissance de sortie est faible peuvent partager un danger important pour vos enceintes à des volumes moyens. Ceci peutRARitre étrange mais la raison est très simple: des amplificateurs de faible puissance sont bien plus rapidement surcharges que des amplificateurs puissants; cette surcharge provoque des distortions mesurables et audibles, qui, pour vos enceintes, sont plus dangereuses que quoi que ce soit d'autre.

Dès que vous percevez une quelconque distorsion, baissez le volume immédiatement! Si vous aimez écouter de la musique à niveau élevé assurez-vous que votre amplificateur peut fournir au moins autant de puissance que puissance nominale de vos enceintes.

EN GÉNÉRAL...

Les amplificateurs, les tuners et les lecteurs de CD/DVD peuvent tous produit dessons inaudibles parce que leur fréquence est très élevée - et ceci ne vaut pas que pour les produits bon marché. Si vos tweeters tombent en panne alors que vous ne les utilisez qu'à des volumes faibles ou moyens, faites vérifier votre installation par un technicien qualifié qui recherche les signaux inaudibles dangereux.

SPECIFICATIONS TECHNIQUES

Fréquence de coupure: 3500 Hz 3500 Hz

Bande passante: 32 - 32 000 Hz 35 - 32 000 Hz

Puisance recommandee en

sortie de I'amplificateur: 30 - 180 W 30 - 140 W

Efficacité (1W/ 1m): 91 dB 90 dB

Dimensions extérieures (LxH): 225 x 358 mm 220 x 306 mm

Découpe (LxH): 224 x 335 mm 188 x 275 mm

Profondeur d'encastrement: 90 mm 85 mm

Interior IW 510 C

Puisance nominale : 90 / 160 W

Impédance: 4-8 Ohm

Fréquence de coupure: 3500 Hz

Bande passante: 38-32000Hz

Puissance recommendée en

sortie de l'amplificateur: 30 - 160 W

Efficacité (1W/ 1m): 90 dB

Dimensions extérieures (LxH): 448 x 222 mm

Découpe (LxH): 416 x 190 mm

Profondeur d'encastrement: 85 mm

Geachte MAGNAT klant,

Vouz avei chisi et ies le propriete heureux d'un prodit MAGNAT. Les produits MAGNAT ont une excelle reputation pour leur
bonne qualite. Pour cette raison, nos accordons 5 ans de garantie sur tous les produits MAGNAT.

Les apparil sont coumis pendant toutes les operations de fabrications a des contrles et verifications constant. Si, pourtant, vous!.
dontrez des dificulés avec votre appariel MAGNAT veuillez tener compte de ce qui suit:

1. La garantie débute avec l'achat de l'appareil et est valable uniquement pour le premier propriétaire.
2. Pendant la période de garantie nous reparons les dommages provenant des defaults de matériel ou de fabrication et nous procedons, à notre guise, à l'échange ou à la réparation des pieces défectueuses.
3. Aucune réparation impropre ne doit avoir été effectue à l'appareil.
4. Lors d'une demande de garantie, veuillez vous adresser en premier lieu à votre distributeur. Si ce dernier decide que l'appareil doit nous etre retoume, veuillez tener compte que: - I'appareil soit expedié dans son ermballage d'origine, - la carte de contrôle durement remplie soit jointe, - le bon d'achat soit joint.
5. Ne sont pas compris dans la garantie: • Matériel d'éclairage • Pièces d'usure • Avaries de transport, visibles ou non (de telles réclamations doivent être faites immédiatement auprès du transporter, du chermin de fer ou de la poste). • Des rayures sur le boîtier, pièces metalliques, couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l'achat). • Dommages résultat d'un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure.
   Appareils reparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. •Dommages ultérieurs à d'autres
   appareils. • Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.

GARANTIEKARTE WARRANTY CARD

Typ/Type
