Tipo di prodotto	Altoparlante da incasso
Marca	Magnat
Modello	Interior IW 810
Banda passante	32 - 32 000 Hz
Frequenza di taglio	3500 Hz
Potenza raccomandata dell'amplificatore	30 - 180 W
Efficienza (1W/1m)	91 dB
Impedenza	4-8 Ohm
Dimensioni esterne (L x A)	225 x 358 mm
Foro (L x A)	224 x 335 mm
Profondità di incasso	90 mm
Tipo di installazione	Incassato in una parete o in un pannello di cartongesso
Regolazione del tweeter	Livello regolabile (+3 dB) e orientamento rotante
Garanzia	5 anni per il primo proprietario
Sezione del cavo raccomandata	≥ 1 mm² per < 3 m, ≥ 1,5 mm² per > 3 m
Pulizia	Panno morbido e asciutto, senza solventi

Domande frequenti - Interior IW 810 MAGNAT

Come montare l'altoparlante in una parete?

Utilizzare il meccanismo a morsetti: allentare le viti, posizionare i morsetti in posizione A, inserire l'altoparlante nel foro, quindi stringere le viti per bloccare i morsetti in posizione B.

Che tipo di cavo utilizzare per il collegamento?

Utilizzare cavi specifici per altoparlanti con una sezione di almeno 1 mm² per lunghezze inferiori a 3 m, e di almeno 1,5 mm² per lunghezze superiori.

Come collegare l'altoparlante a un amplificatore stereo?

Spegnere l'amplificatore, collegare il morsetto positivo (+) dell'altoparlante al morsetto positivo dell'amplificatore, e il morsetto negativo (-) al morsetto negativo. Utilizzare una fascia colorata sul cavo per identificare la polarità.

Si può usare questo altoparlante in un sistema surround?

Sì, il modello Interior IW 810 può essere combinato con altri modelli della serie Interior IW per configurazioni 5.1, 6.1 o 7.1. Le coppie destra/sinistra devono essere identiche.

Come regolare l'altoparlante degli acuti (tweeter)?

Utilizzare il regolatore di livello (A) per aumentare il volume di +3 dB. Il tweeter (B) può essere ruotato leggermente per orientare il suono verso la posizione di ascolto.

Quale potenza dell'amplificatore è raccomandata?

La potenza raccomandata è da 30 a 180 W. Evitare di utilizzare un amplificatore troppo debole che potrebbe causare distorsioni pericolose.

Come evitare di danneggiare gli altoparlanti?

Mantenere i comandi di tono in posizione centrale, evitare distorsioni udibili, e assicurarsi che l'amplificatore fornisca almeno la potenza nominale degli altoparlanti.

Qual è la profondità di incasso necessaria?

La profondità di incasso è di 90 mm. Verificare che la parete o il pannello di cartongesso offra questo spazio.

Come pulire l'altoparlante?

Utilizzare un panno morbido e asciutto. Non utilizzare solventi, prodotti abrasivi o liquidi.

Cosa fare in caso di problema in garanzia?

Contattare prima il proprio rivenditore. Se necessario, rispedire l'apparecchio nella sua confezione originale con la scheda di garanzia compilata e lo scontrino di acquisto.

MANUALE UTENTE Interior IW 810 MAGNAT

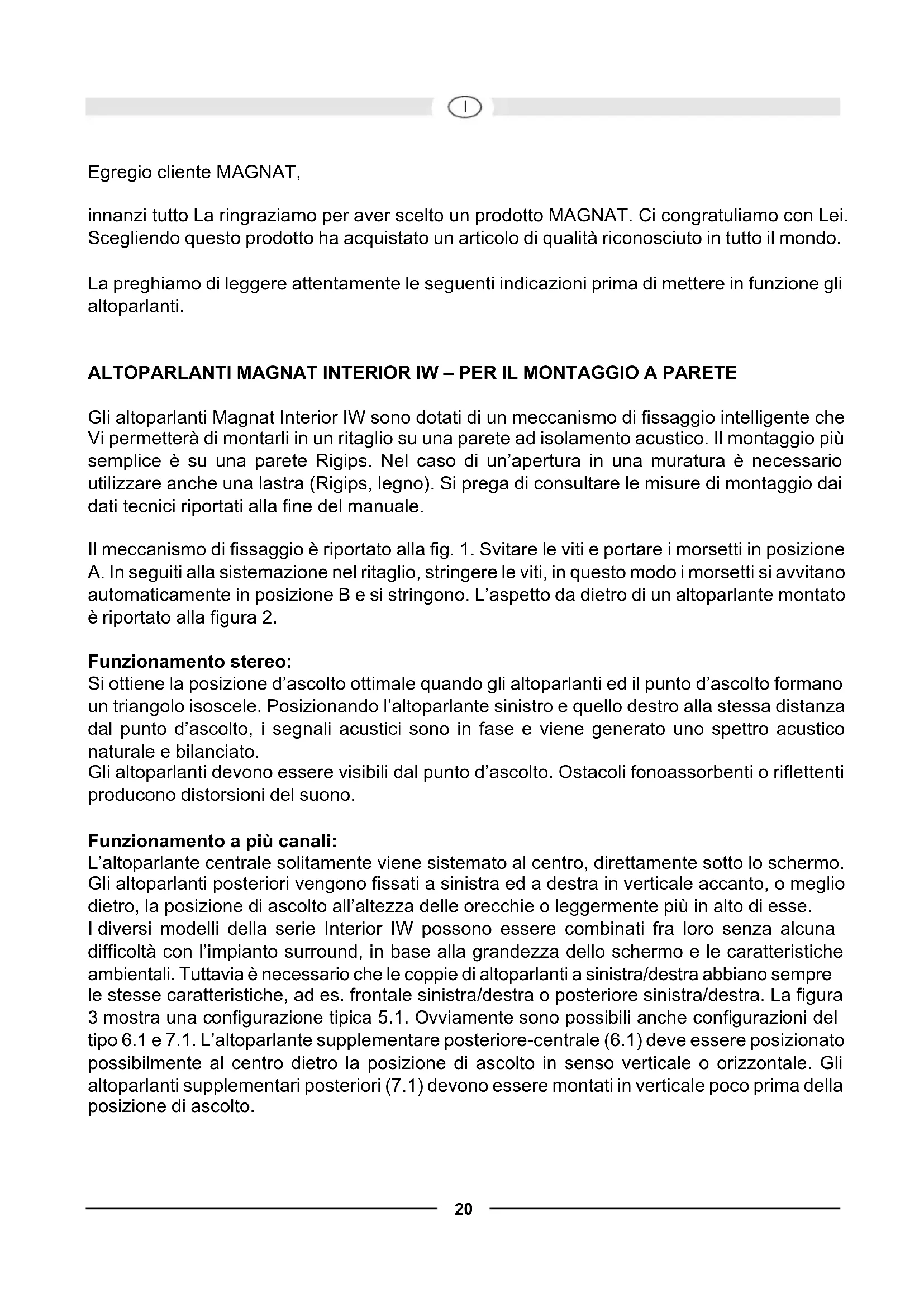

innanzi tutto La ringraziamo per aver scelto un prodotto MAGNAT. Ci congratuliamo con Lei. Scegliendo quello prodotto ha acquistato un articolo di qualità riconosciuto in tutto il mondo.

La preghiamo di leggere attendamente le seguentiindicazioni prima di mettere in funzione gli altoparlanti.

ALTOPARLANTI MAGNAT INTERIOR IW - PER IL MONTAGGIO A PARETE

Gli altoparanti Magnat Interior IW sono dotati di un meccanismo di fissaggio intelligente che Vi permetterà di montarli in un ritaglio su una parete ad isolamento acustico. Il montaggio più semplice è su una parete Rigips. Nel caso di un'apertura in una muratura è necessario utilizzatoanche una lastra (Rigips, legno).Si prega di consultare le misure di montaggio dai dati tecnici riportati alla fine del manuale.

Il meccanismo di fissaggio è riportato alla fig. 1. Svitare le viti e portare i morsetti in posizione A. In seguiti allaSYSTEMazione nel ritaglio, stringere le viti, in quello modo i morsetti si avvitano automaticamente in posizione B e si stringono. L'aspetto da dietro di un altoparlante montato è riportato alla figura 2.

Funzionamento stereo:

Si ottiene la posizione d'ascolto ottimale quando gli altoparanti ed il punto d'ascolto formano un triangolo isoscele. Posizionando l'altoparlante sinistro e quello destro alla stessa distanza dal punto d'ascolto, i segnali acustici sono in fase e viene generato uno spettro acustico naturale e bilanciato.

Gli altoparlanti devono essere visibili dal punto d'ascolto. Ostacoli fonoassorbenti o riflettenti producono distorsioni del suono.

Funzionamento a più canali:

L'altoparlante centrale solitamente viene sistematico al centro, direttamente sotto lo schermo. Gli altoparlanti posteriori vengono fissati a sinistra ed a destra in verticale accanto, o meglio dietro, la posizione di ascolto all'altezza delle orecchie o leggermente più in alto di esse.

I diversi modelli della serie Interior IW sono essere combinati fra loroenza alcuna difficoltà con l'impiano surround, in base alla grandezza dello schermo e le caratteristiche ambientali. Tuttavia è necessario che le coppie di altoparlanti a sinistra/destra abbiano sempre le stesse caratteristiche, ad es. frontale sinistra/destra o posteriore sinistra/destra. La figura 3在哪 una configurazione tipica 5.1. Ovviamente sono possibili ancche configurazioni del tipo 6.1 e 7.1. L'altoparlante supplementare posteriore-centrale (6.1) delve essere posizionato possibilmente al centro dietro la posizione di ascolto in senso verticale o orizzontale. Gli altoparlanti supplementari posteriori (7.1) devono essere montati in verticale molto più prima della posizione di ascolto.

Subwoofer:

Per il funzionamento stereo è consigliato l'uso di un subwoofer, nelle inceve è necessario nel caso di un funzionamento a più canali. E' possibile impiegare tutti i subwoofer con una caratteristica del telaio di almeno 20 cm ed una potenza nominale di almeno 50 Watt. Nel setup del ricevitore AV, se possibile, è necessario che la frequenza di trasmissione di tutti i canali sia impostata a ca. 70 - 100 Hz. Si prega di rispetto are che quanto riportato nelle istruzioni d'uso del subwoofer e del vosto ricevitore AV.

INDICAZIONI GENERALI PER IL COLLEGAMENTO DEGLI ALTOPARLANTI MAGNAT

Per il collegamento degli altoparlanti sono necessari cavi speciali normalmente reperibili nei negozi specializzati. Per evitare dispersioni di suono, si consigliano cavi di lunghezza fino a 3 m e con una sezione trasversale di almeno 1mm^2 , per lunghezze maggiori di almeno 1,5mm^2 .

L' amplificatore e/o il ricevitore devono rimanere scollegati finché non sono stati effettuati tutti i collegamenti. Gli altoparlanti devono trovarsi nella posizione in cui si prevede d'installarli per potere tagliare i cavi della lunghezza corretta. Per entrambi i canali devono essere utilizzati cavi della stessa lunghezza.

Isolare le estremità dei cavi per una lunghezza di 10 - 15 mm e piegare le estremità. Gli attacchi degli altoparlanti sono dotati di un meccanismo di bloccaggio a morsetti (fig. 4). Premere sulla testa del morsetto e far passare l'estremità isolata del trefolo nel foro laterale. Rilasciendo la testa del morsetto il cavo viene bloccato in modo sicuro e si realizza il miglior contatto possibile.

Quando si collegano i cavi fare attenzione alla corretta polarizzazione,cisione i morsetti neri (-) degli altoparlanti devono essere collegati ai morsetti (-) dell'amplificatore ed i morsetti russi (+) ) degli altoparlanti ai morsetti (+) dell'amplificatore. Nei normali cavi per altoparlanti in commercio, per facilitare il correto collagenamento in fase, un filo del cavo è rigato o contrassegnato con una striscia colorata.

Controllare ancora una volta che i cavi siano collegati saldamente e che non abbiano formato un cortocircuito con fili sporgenti. Questo sarebbe extremamente pericoloso per l'amplificatore collegato.

Collegamento ad un amplificatore stereo

Nella figura 5 è illustrato il collegamento di un altoparlante frontale e di un subwoofer ad un amplificatore stereo

Nelle figure 6 e 7 sono visualizzate due varianti di collegamento ad un ricevitore AV.

Fig 6: Ricevitore AV penza uscita Subwoofer

Fig 7: Ricevitore AV con uscita Subwoofer

Si prega di rispetto sono quanto riportato nelle istruzioni d'uso del subwoofer e dell'amplificatore o del ricevitore AV.

REGOLAZIONE DEL TWEETER (FIG. 8)

Con l'interruttore di livello (A) è possible augmentare il volume del tweeter di 3 dB. Il tweeter (B) può essere ruotato lavoramente e regolato alla posizione di ascolto.

SUGGERIMENTI PER EVITARE GUASTI

La regolazione ottimale dei toni degli altoparlanti MAGNAT si ottiene con i regolatori in posizione centrale,cisionoconuna riproduzione lineare dell'amplificatore.Seiregolatori sono stati spostati di molto,viene trasmessa maggiore energia ai tweetere e/o ai woofer provocando la loro distruzione se si utilizza un volume alto.

Se si possie de un amplificatore con una potenza d'uscita notevolmente superiore rispetto alla potenza massima delle casse, i volumi molto alto possono provocare la distruzione degli altoparlanti, il che però accade molto raramente.

Tuttavia amplificatori con una bassa potenza d'uscita posso n diventare pericolosi per le casse già con volumi medi, perché possono essere sovraccariciati molto più rapidamente degli amplificatori potenti. Questa sovraccarica provoca distorsioni chiaramente misurabili ed avvertibili che sono estremamente pericolose per gli altoparlanti.

Fare quindi attenzione alle distorsioni quando si imposta il volume e, se vengono avvertite, abbassarlo subito. Se si preferisce tenere il volume alto, fare attenzione che l'amplificatore abbia almeno una potenza d'uscita accettabile per le casse.

IN GENERALE...

gli amplificatori, i sintonizzatori ed ilettori CD/DVD, non solo quelli economici, possono generare oscillazioni non udibili, ad alta frequenza. Qualora i tweeteter non funzionassero a volume basso o medio, fare controllare l'impianto ad un technician.

DATI TECNICI

Impedenza: 4-8 Ohm 4-8 Ohm

Frequenza di taglio: 3500 Hz 3500 Hz

Gamma di frequenza: 32 - 32 000 Hz 35 - 32 000 Hz

Potenza amplificatore consigliata: 30 - 180 Watt 30 - 140 Watt

Rendimento (1 Watt/1 m): 91 dB 90 dB

Dimensioni esterne (LxA): 255 × 358 mm 220 × 306 mm

Ritaglio foro (LxA): 224 x 335 mm 188 x 275 mm

Profondità di montaggio: 90 mm 85 mm

Interior IW 510 C

Potenza max.: 90 / 160 Watt

Impedenza: 4-8 Ohm

Frequenza di taglio: 3500 Hz

Gamma di frequence: 38 - 32 000 Hz

Potenza amplificatore consigliata: 30 - 160 Watt

Rendimento (1 Watt/1 m): 90 dB

Dimensioni esterne (LxA): 448 x 222 mm

Ritaglio foro (LxA): 416 x 190 mm

Profondità di montaggio: 85 mm
