BEDIENUNGSANLEITUNG Interior IW 810 MAGNAT
BEDIENUNGSANLEITUNG/GARANTIEURKUNDE
OWNER'S MANUAL/WARRANTY DOCUMENT
MODE D'EMPLOI/CERTIFICAT DE GARANTIE
Magnat
D 4
GB 8
F 12
NL 16
(1) 20
E 24
P 28
S 32
RUS 36
CHN 40
J 44
Abbildungen/lllustrations 48

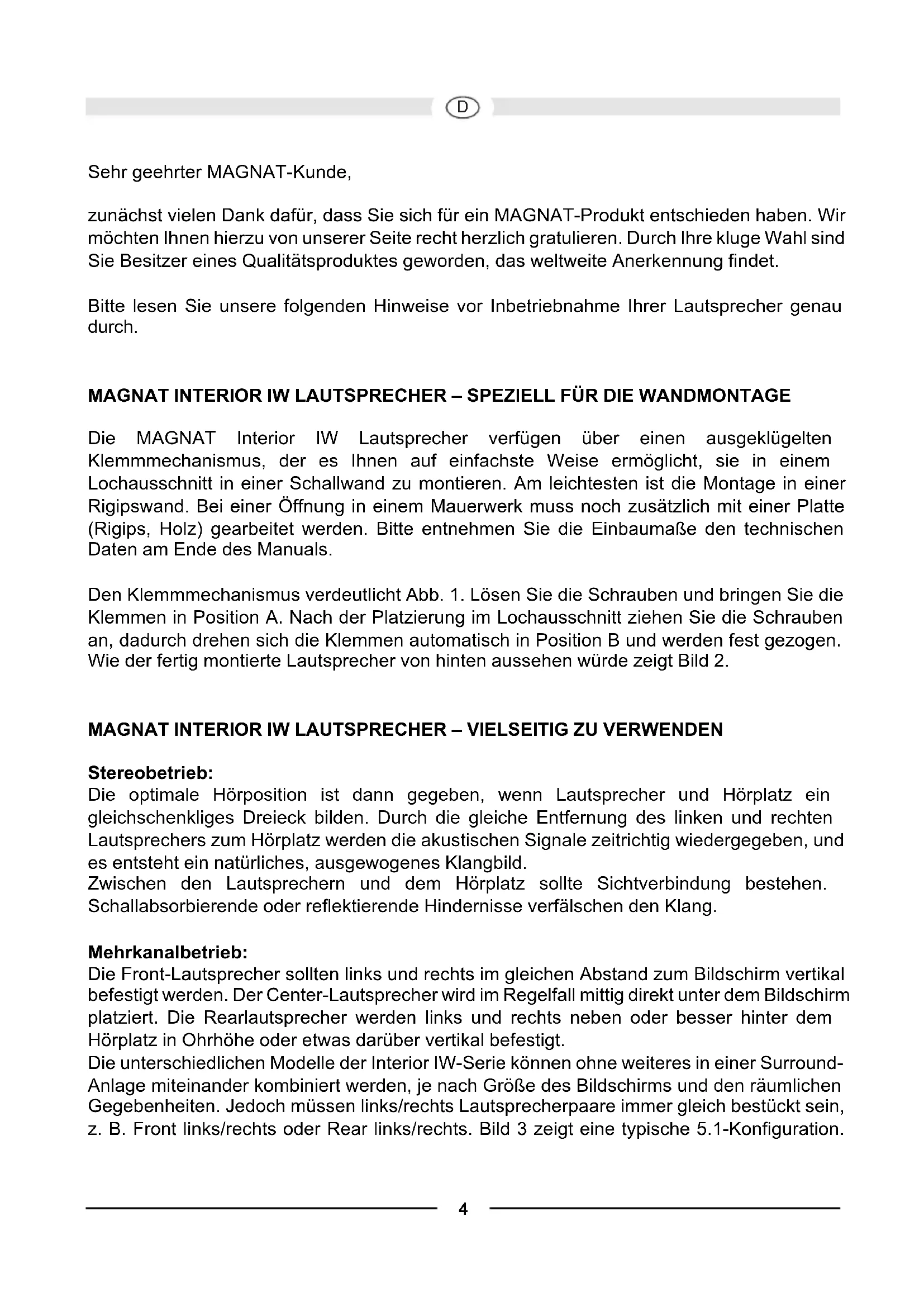

Sehr geehrter MAGNAT-Kunde,
zunachst wegen Dank darauf, dass Sie sich für ein MAGNAT-Produkt entschieden haben. Wir möchten Ohnen hierzu von unserer Seite recht herzlich gratulieren. Durch ihre kluge Wahl sind Sie Besitzer eines Qualitätsproduktes geworden, das weltweite Anerkennung findet.
Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme ihrer Laatsprecher genau durch.
MAGNAT INTERIOR IW LAUTSPRECHER - SPEZIELL FÜR DIE WANDMONTAGE
Die MAGNAT Interior IW Laatsprecher verfügen über einen ausgeklügelten Klemmmechanismus, der es Ihnen auf einfache Weise erhögt, sie in einem Lochausschnitt in einer Schallwand zu montieren. Am leichtesten ist die Montage in einer Rigipswand. Bei einer Öffnung in einem Mauerwerk muss noch zusätzlich mit einer Platte (Rigips, Holz) gearbeitet werden.itte entnehmer Sie die Einbaumaße den technischen Daten am Ende des Manuals.
Den Klemmmechanismus verdeutlicht Abb. 1. Losen Sie die Schrauben und bringen Sie die Klemmen in Position A. Nach der Platzierung im Lochausschnittziehen Sie die Schrauben an, dadurch drehen sich die Klemmen automatisch in Position B und werden fest gezogen. Wie der fertig montierte Laufsprecher von hinten aussehen wurde zeigt Bild 2.
MAGNAT INTERIOR IW LAUTSPRECHER - VIALSEITIG ZU VERWENDEN
Stereobetrieb:
Die optimale Hörposition ist dann gegeben, wenn Laatsprecher und Hörplatz ein gleichschenkliges Dreieck bilden. Durch die gleiche Entfernung des linken und rechten Laatsprechers zum Hörplatz werden die akustischen Signale zeitrichtig wiedergegeben, und es entstehen ein natürliches, ausgewogenes Klangbild.
Zwischen den Lautsprechern und dem Hörplatz sollente Sightverbindung bestehen. Schallabsorbierende oder reflektierende Hindernisse verfüllschen den Klang.
Mehrkanalbetrieb:
Die Front-Lautsprecher sollen links und rechts im gleichen Abstand zum Bildschirm vertikal befestigt werden. Der Center-Lautsprecher wird im Regelfall mittig direkt unter dem Bildschirm platziert. Die Rearlautsprecher werden links und rechts darüber better hinter dem Hörplatz in Ohrhöhe oder etwas darüber vertikal befestigt.
Die entsprechenden Modèle der Interior IW-Serie können ohne weiteres in einer Surround-Anlage miteinander kombiniert werden, je nach große des Bildschirms und den räumlichen Gegebenheiten. Jedoch mussen links/rechts Lautsprecherpaare immer gleich bestückt sein, z. B. Front links/rechts oder Rear links/rechts. Bild 3 zeigt eine typische 5.1-Konfiguration.
Selbstverständlich sind auch 6.1 und 7.1 Konfigurationen möglich. Der zusätzliche RearCenter (6.1) sollte mittig hinter dem Hörplatz vertikal oder horizontal positioniert werden. Die zusätzlichen Rear-Lautsprecher (7.1) sollen vertikal etwas vor dem Hörplatz montiert werden.
Subwoofer:
Für den Stereobetrieb ist die Verwendung eines Subwoofer empfehlenswert, bei Mehrkanalbetrieb hingegen notwendig. Es konnen alle Subwoofer mit einer Chassis-Bestückung von mind. 20 cm und einer Nennleistung von mind. 50 Watt eingesetzt werden. Im Setup des AV-Receivers sollte die Übergangsfrequency aller Kanäle wenn möglich auf ca. 70 - 100 Hz gestellt werden.itte beachten Sie auch die Bedienungsanleitung des Subwoofoers und Ihres AV-Receivers.
GENERELLES ZUM ANSCHLIEBEN IHRER MAGNAT LAUTSPRECHER
Zum Anschlieben der Laufsprecher benötigen Sie spezielle im Fachhandel erhältliche Laufsprecherkabel. Um Klangverluste zu vermeiden, empfehlen wir für Kabellängen bis 3 m einen Kabelquerschnitt von mindestens 1mm^2 , bei größeren Längen mind. 1,5mm^2 .
Der Veränder bzw. der Receiver sollen grundsatzlich ausgeschelt sein, bis alle Verbindungen hergestellt sind. Die Laatsprecher sollen sich, um die richtigen Kabellangen abmessen zu konnen, auf ihren angedachten Positionen befinden. Für beiden Kanäle sollte die gleiche Kabellänge verwendet werden.
Isolieren Sie nun die Enden der Kabel auf einer Länge von 10 - 15 mm ab und verdrillen Sie die Enden. Die Laufsprecheranschlüsse sind mit einem Klemmmechanismus ausgestattet (Bild 4). Drücken Sie auf den Klemmenkopf und führen Sie das abisolierte Litzenende in die seitliche Bohrung ein. Durch Loslassen des Klemmenkopfes wird das Kabel safer arretiert und ein bestmöglicher Kontakt sichergestellt.
Achten Sieitte beim Anschlieben der Kabel unbedingt auf die phasenrichtige Polung, d. h. es müssen die schwarzen (-)Klemmen der Laufsprecher mit den (-)Klemmen des Verstärkers verbunden werden und die roten (+)Klemmen der Laufsprecher entsprechend mit den (+)Klemmen des Verstärkers. Bei handelsüblichen Laufsprecherkabeln ist, um ein phasenrichtiges Anschlieben zu erleichtern, eine Kabelader geriffelt oder durch einen Farbstreifen markiert.
Überprüfen Sie noch einmal, dass die Kabel richtig fest sitzen und sich kein Kurzschluss etwa durch abstehende Drahtchen gebildet hat. Dies ware für den angeschlossenen Verständner sehr gefährlich.
ANSCHLUSS AN EINEN STEREO VERSTÄRKER
In Abb. 5 ist der Anschluss von Front-Lautsprecher und Subwoofer an einen Stereoversteller dargestellt
ANSCHLUSS AN EINEN AV-RECEIVER
In den Abbildungen 6 und 7 sind zwei Anschlussvarianten an AV-Receiver dargestellt.
Abb 6: AV-Receiver ohne Subwooferausgang
Abb 7: AV-Receiver mit Subwooferausgang
Bitte beachten Sie auch die Bedienungsanleitung des Subwoofer und des Verstärkers bzw. AV-Receivers.
EINSTellen DES HOCHTÖNERS (BILD 8)
Mit dem Pegelschalter (A) kann die Lautstärke des Hochtörs um 3 dB erhöht werden. Der Hochtöner (B) kann leicht gedreht und auf die Hörposition abgestimmter werden.
TIPPS ZUR VERMEIDUNG VON REPARATURFÄllen
Alle MAGNAT-Lautsprecher sind auf bestmöglichen Klang abgestimmt, wenn sich die Klangregler in Mittelstellung befinden, d. h. bei linearer Wiedergabe des Verstärkers. Bei stark aufgedrehten Klangreglern wird dem Tieftöner und/oder Hochtöner vermehrt Energie zugeführrt, was bei hohen Lautstärken zu deren Zerstörung führen kann.
Sollten Sie einen Veränder beritzen, der eine wesentlich hochere Ausgangsleistung besitzt, als bei den Boxen an Belastbarkeit angegeben ist, konnen brachiale Lautstärken zur Zerstörung der Laufsprecher führen - was aberrecht seiten vorkommen.
Verstärker mit schwacher Ausgangsleistung jedoch konnen schon bei mittleren Lautstärken den Boxen gefährlich werden, weil sie viel Schneller übersteuert werden konnen als kräfigte Verstärker. Diese Übersteuerung verursacht deutlich messbare und hörbare Verzerrungen, die äußerst gefährlich für ihre Laatsprecher sind.
Bitte achten Sie deshalb bei der Lautstärkeeinstellung auf Verzerrungen - und drehen Sie dann sofort leiser. Werigeria laut hort, sollte darauf auf achten, dass der Verstärker zumindest die Ausgangsleistung aufbringt, mit der die Boxen belastet werden konnen.
IM ALLGEMEINEN...
konnen Verstärker, Tuner und CD/DVD Player - nicht nur bei preiswerten Produkten - nicht hörbare, hochfrequente Schwingungen erzeugen. Sollten ihre Hochtöner bei leiser bis mittlerer Lautstärke ausfallen, halten Sieitte ihre Anlage vom Fachmann daraufhin überprüfen.
TECHNISCHE DATEN
Belastbarkeit: 100 / 180 Watt 75 / 140 Watt
Impedanz: 4-8 Ohm 4-8 Ohm
Übergangsfrequency: 3500 Hz 3500 Hz
Frequenzbereich: 32 - 32.000 Hz 35 - 32.000 Hz
Empfohlene Verstärkerleistung: 30 - 180 Watt 30 - 140 Watt
Wirkungsgrad (1 Watt/1 m): 91 dB 90 dB
Außenmaß (BxH): 255 x 358 mm 220 x 306 mm
Lochausschnitt (BxH): 224 x 335 mm 188 x 275 mm
Einbautiefe: 90 mm 85 mm
Interior IW 510 C
Belastbarkeit: 90 / 160 Watt
Impedanz: 4 - 8 Ohm
Übergangsfrequency: 3500 Hz
Frequenzbereich: 38 - 32.000 Hz
Empfohlene Verstärkerleistung: 30 - 160 Watt
Wirkungsgrad (1 Watt/1 m): 90 dB
Außenmaß (BxH): 448 x 222 mm
Lochausschnitt (BxH): 416 x 190 mm
Einbautiefe: 85 mm
Wir gratulieren Ihnen! Durch Ihre kluge Wahl sind Sie Besitzer eines MAGNAT HiFi-Produktes geworden. MAGNAT HiFi-Produkte erfreuen sich aufgrund der hohen Qualitat eines ausgezeichneten Rufes weltweit. Dieser hohe Qualitätsstandard ermöglich es für MAGNAT HiFi-Produkte 5 Jahre Garantie zu gewähren.
Die Produkte werden während des gesamten Fertigungsvorgangeslaufendkontrolliert und geprüft. Im Servicefall beachten Sieitte folgenden:
- Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt nur fur den Erstbesitzer.
- Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung, Schadenersatz oder Folgeschäden sind ausgeschlossen. Die Garantiezeit wird von einer Garantieleistung durch uns nicht berührt.
- Am Produkt dürfen keine unsachgemäßen Eingriffe vorgenommen worden sein.
- Bei Inanspruchnahme der Garantie wenden Sie sichitte zunachst an ihren Fachhändler. Sollte es sich als notwendig erweisen, das Produkt an uns einschicken, so sorgen Sieitte davon, dass das Produkt in einwandfrei Originalverpackung verschicht wird, die Kontrollkarte ausgefüllt dem Produkt beiliegt die Kaufquittung beigeufigt ist.
- Von der Garantie ausgenommen sind: • Leuchtmittel • Verschleibeite • Transportschäden, sightbar oder unsichtbar (Reklamationen für solche Schäden müssen umgehend bei der Transportfirma, Bahn oder Post eingereicht werden.) • Kratzer in Metallteilen, Frontabdeckungen u.s.w. (These Defekte müssen innerhalb von 5 Tagen nach Kauf direkt bei ihrem Handler reklamiert werden.) • Fehler, die durch fehlherfte Aufstellung, falschen Anschluss, unsachgemäß Bedienung (siehe Bedienungsanleitung), Beanspruchung oder äußere gewaltsame Einwirkung entstanden sind. • Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden.
- Folgeschäden an fremden Geräten - Kostenerstattung bei Schadensbehebung durch Dritte ohne unser vorheriges Einverständnis.
GB
Serien-Nr./Serial-No.
Name und Anschrift des Handlers /Stempel
Nur gültig in Verbindung mit ihrer Kaufquittung!
Magnat Audio-Produkte GmbH
Lise-Meitner-Str. 9 · D-50259 Pulheim · Germany
Tel. +49 (0) 2234 / 807 - 0 • Fax +49 (0) 2234 / 807 - 399
Internet: http://www.magnat.de
