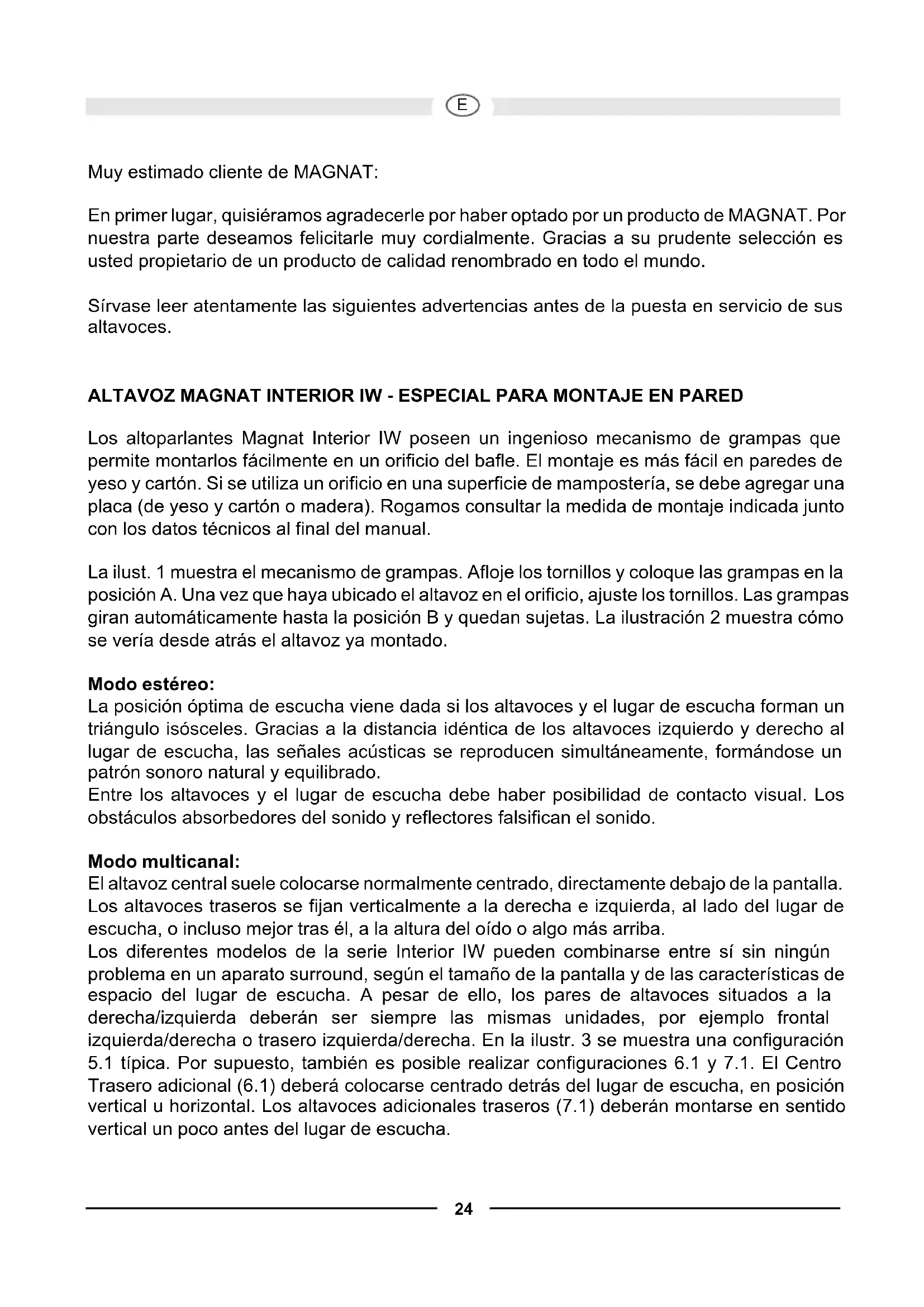

Muy estimado cliente de MAGNAT:

En primer lugar, quisiéramos agradecerle por haber optado por un producto de MAGNAT. Por这是我们 parte desamos felicitarle muy cordialmente. Gracias a su prudente selección es usted propietario de un producto de calidad renombrado en todo el mundo.

Sirvase leer atentamente las siguientes advertencias antes de la puesta en servicios de sus altavoces.

ALTAVOZ MAGNAT INTERIOR IW - ESPECIAL PARA MONTAJE EN PARED

Los altoparlantes Magnat Interior IW poseen un ingenioso mecanismo de grampas que permite montarlos fácilmente en un orificio del bafle. El montaje es más fácil en paredes de yeso y cartón. Si se usa un orificio en una superficie de mampostería, se deberegarar una plaza (de yeso y cartón o madera). Rogamos consultar la medida de montaje indicada jusqu con los datos技术和os al final del manual.

La ilust. 1 muestra el mecanismo de grampas. Afloje los tornillos y coloque las grampas en la posicion A. Una vez que haya ubicado el altovoz en el orificio, ajuste los tornillos. Las grampas giran automatistically hasta la posicion B y quedan susjetas. La ilustracion 2 muestra como se vería desde aftas el altovoz ya montado.

Modo estéreo:

La posicion optima de escuchaiene dada si los altavoces y el lugar de escucha forman un triangulo isosceles. Gracias a la distancia identica de los altavoces izquierdo y derecho al lugar de escucha, las señales acusticas se reproducen simultaneamente, formando un patron sonoro natural y equilibrado.

Entre los altavoces y el lugar de escucha deben haber posibiliad de contacto visual. Los obstaculos absorbedores del sonido y reflectores falsifican el sonido.

Modo multicanal:

El altoz central suele colocarse normalmente centrado, directamente bajo de la pantalla. Los altavoces traseros se fjan verticalmente a la derecha e izquierda, al lado del lugar de escucha, o incluso mejor tras el, a la alta del oido o algo más arriba.

Los differentes modelos de la série Interior IW pueden combinarse entre s i sin ningún problema en un aparato surround, según el tameno de la pantalla y de las characterísticas de espacio del lugar de escucha. A pesar dearlo, los pares de altavoces situados a la derecha/izquierda deben ser siempre las mismas unidades, por ejemplo frontal izquierda/derecha o trasero izquierda/derecha. En la ilustr. 3 se muestra una configuración 5.1 típica. Por supuesto, también es possible realizar configuraciones 6.1 y 7.1. El Centro Trasero adicional (6.1) deben colocarse centrado detrás del lugar de escucha, en posición vertical u horizontal. Los altavoces adiconiales traseros (7.1) deben montarse en sentido vertical un poco antes del lugar de escucha.

Subwoofer:

Para el modo estéreo, se recomienda usar un subwoofer; en el modo multicanal, este的结果没必要。Se pueda colocar todos los subwoofer con componentes para chasis de al menos 20~cm y de una potencia nominal de al menos 50 varios. En el setup del receptor AV deben ponserse la Frequencia de transmisión de todos los canales, siempre que sea possible, a aprox. 70 - 100Hz . No olvide seguir también las instrucciones de manejo del subwoofer y de su receptor AV.

INFORMACION GENERAL SOBRE LA CONEXION DE SUS ALTAVOCES MAGNAT

Para la connexion de los altavoces necesita cables especialies para altavoces obtenibles en el commercio especializzato. Para evaporar perdida de sonido, conviene utiliser longitudes de cable hasta 3m con una seccion de cable minima de 1mm^2 , en las longitudes mayores por lo menos 1,5mm^2 .

El amplificador o bien el receptor en principio debe estar desconectado hasta que se hayan establisho todas las conexiones. Los altavoces deben hallarse, a fin de poder medir las longitudes de cable correctas, en sus posiciones previstas. Pararedsos canalesdebe emplearse la mesma longitud de cable.

Entonces, aísle las+puntas de los cables a una longitud de 10 - 15mm y retuerza las puntas. Las conexiones de los altavoces tienen equipadas con un mecanismo de bornes (ilustr. 4). Presione la cabeza del borne ebine serite las puntas de los hilos desaisladas en la perforación lateral. Soltando la cabeza del borne, el cable quedará bien sujeto, garantizando el mejor contacto possible.

Es imprescindible, en la connexion de los cables, prestar atencion a la polaridad correcta, es decir que los bornes negros (-) de los altavoces deben unirse a los bornes (-) del amplificador y los bornes rojos (+) de los altavoces a los bornes (+) del amplificador. En los cables de alto zor corrientes en el commercio y para poderla connexion con fases correctas, hay un conductor de cable estriado,@m间隙 que el othero está marcado por una tira de color.

Vuelva a proprobar que los cables estén asentados correctamente y que no haya cortocircuito, por exemple a causa de un alambre Separado. Este seria muy peligioso para el amplificador connectado.

CONEXION A UN AMPLIFICADOR ESTÉREO

En la ilustración 5, se representa la connexion de altavoces frontales y el subwoofer a un amplificador estéreo.

CONEXIONA UN RECEPTOR AV

En las ilustraciones 6 y 7 se muestran dos variantes de conexión al receptor AV

Ilustr. 6: Receptor AV sin salute para subwoofer

Illustr. 7: Receptor AV con salute para subwoofer

No olvideOLLOWAR.

AJUSTE DEL ALTAVOZ DE TONOS AGUDOS (ILUSTR. 8)

Mediante el interruptor/indicador (A) es possible augmentar en 3 dB el volumen del altovoz de tonos agudos. El altovoz de tonos agudos (B) se pueda girar ligeramente y adaptar a la posicion del oyente.

CONSEJOS PARA EVITAR REPARACIONES

Todoos altavoces de MAGNAT han sido adaptados para un sonido optimo cuando los controladores del sonido se encuentran en su posicón céntrica, es decir en la reproducción lineal del amplificador. En caso de controladores del sonido subidos a altos价值观, habra un suministro excessivo de energia al altovoz de sonidos bajo y/o al altovoz de sonidos agudos, lo que en caso de volumenes altos pueda inducir a su destruccion.

Si posee un amplificador con una potencia de salute muy superior de la resistencia indicada en los altavoces, los volumenes excessivos peuvent inducir a la destruccion de los altavoces (lo que suele occurrir raras vezes).

Sin embargo, los amplificadores con una baja potencia de salute puede ser peligrosos para los altavoces ya con volúmenes medios, dato que son sobreexcitados mucho más rápidamente que altavoces potentes. Dicha sobreexcitación provoca distorsiones claramente mensurables y audibles, sumamente peligrosas para sus altavoces.

Por favor, preste atencion en el ajuste del volumen a distorsiones y reduzca el volumen sin demora. Quien prefiere los voluumes altos debe prestar atencion a que el amplificador posea al menos la potencia de salute soportable por los altovoces.

POR LO GENERAL...

los amplificadores, sintonizadores y lectores de CD/DVD, no solo los productos de precio económico, son capaces de oscilaciones audibles y de altas Frequencias. Si sus altavoces de sonidos agudos fallan en caso de un volumen bajo a medio, deben hacer comprobar la instalación por un先进技术.

DATOS TECNICOS

Resistencia: 100 / 180 varios 75 / 140 varios

Impedancia: 4-8 ohmios 4-8 ohmios

Frecuencia de separacion: 3500 Hz 3500 Hz

Gama de Frequencias: 32 - 32 000 Hz 35 - 32 000 Hz

Potencia recomendada

del amplificador: 30 - 180 varios 30 - 140 varios

Rendimiento (1 vatio/1 m): 91 dB 90 dB

Dimensiones exteriros (ancho x alt.): 255 × 358 mm 220 × 306 mm

Orificio ((ancho x alt.): 224 x 335 mm 188 x 275 mm

Profundidad de montaje: 90 mm 85 mm

Interior IW 510 C

Resistencia: 90 / 160 varios

Impedancia: 4-8 ohmios

Frecuencia de separacion: 3500 Hz

Gama de frequencies: 38 - 32 000 Hz

Potencia recomendada

del amplificador: 30 - 160 varios

Rendimiento (1 vatio/1 m): 90 dB

Dimensiones exteriores (ancho x alt.): 448 x 222 mm

Orificio ((ancho x alt.)): 416 x 190 mm

Profundidad de montaje: 85 mm
