Producttype	Actieve subwoofer
Merk	Magnat
Model	Signature Sub 930A
Categorie	Luidspreker
Uitgangsvermogen RMS / Max	220 W / 440 W
Frequentiebereik	18 - 200 Hz
Scheidingsfrequentie	40 - 200 Hz instelbaar
Type luidspreker	Lange-excursiedriver 30 cm
Afmetingen (B x H x D)	400 x 570 x 510 mm
Gewicht (ca.)	23 kg
Voeding	Netspanning 230 V / 50 Hz
Stroomverbruik	220 W (max)
Beschermingsklasse	II
Ingangen	1 x LFE (RCA), 1 x lijn (RCA stereo)
Instellingen	Volume, scheidingsfrequentie, fase (0°-180°), modus (AAN/AUTO/UIT)
Bedrijfsindicator	Groene LED (aan), rode LED (standby)
Meegeleverde accessoires	Netsnoer
Omgevingstemperatuur	10 °C tot 40 °C
Minimale afstand tot muren	5 cm
Onderhoud en reiniging	Reinigen met een mild huishoudelijk product, geen lak
Veiligheid	Behuizing niet openen, beschermen tegen water, alleen zekeringen van het gespecificeerde type gebruiken
Garantie	5 jaar voor luidsprekers, 2 jaar voor versterkers

Veelgestelde vragen - Signature Sub 930A MAGNAT

Hoe sluit ik de subwoofer Signature Sub 930A aan op mijn receiver?

Sluit de Sub-Pre-Out uitgang van uw receiver aan op de AV LFE ingang van de subwoofer met behulp van een mono-cinchkabel (niet meegeleverd). U kunt ook de lijn-ingangen (RCA) gebruiken als uw receiver geen LFE-uitgang heeft.

Wat is de functie van de fase-instelling en hoe stel ik deze in?

De fase-instelling (0° tot 180°) past de synchronisatie aan tussen de subwoofer en de hoofdluidsprekers. Stel deze in het algemeen in op 0°. Als het laag ongebalanceerd klinkt, draai dan aan de knop tot een natuurlijke weergave wordt bereikt.

Hoe stel ik de scheidingsfrequentie in?

De scheidingsfrequentie (40-200 Hz) bepaalt de bovengrens van de weergegeven bastonen. Stel voor boekenplankluidsprekers in tussen 40 en 200 Hz. Kies voor vloerstaande luidsprekers tussen 50 en 100 Hz.

Wat is het verschil tussen de modi AAN en AUTO?

De AAN-modus houdt de subwoofer permanent ingeschakeld (groene LED). De AUTO-modus zet hem in de standby (rode LED) na enkele minuten zonder signaal en activeert hem automatisch bij signaalontvangst. De AUTO-modus wordt aanbevolen om energie te besparen.

Waarom gaat mijn subwoofer niet aan?

Controleer of de stroomkabel goed is aangesloten en of de aan/uit-schakelaar (8) in de AAN-stand staat. Zorg ervoor dat de geselecteerde modus (AAN of AUTO) geschikt is. Als het probleem aanhoudt, test dan met een ander stopcontact.

Hoe reinig ik de subwoofer?

Gebruik een zachte, droge doek of licht vochtig met een mild huishoudelijk product. Gebruik nooit lak, oplosmiddelen of schurende middelen die het oppervlak kunnen beschadigen.

Welke minimale afstand moet ik rond de subwoofer aanhouden?

Houd minimaal 5 cm vrije ruimte rond de behuizing en de koelvinnen aan de achterkant om oververhitting te voorkomen. De bass-reflexpoorten mogen niet worden geblokkeerd.

Kan ik deze subwoofer gebruiken met luidsprekers van andere merken?

Ja, de Signature Sub 930A is compatibel met elk audiosysteem. Let op de polariteit van de kabels en stel de scheidingsfrequentie in op basis van de gebruikte luidsprekers.

Hoe vervang ik de zekering?

Haal de stekker uit het stopcontact. Open de zekeringhouder aan de achterkant (9) en vervang de defecte zekering door een identiek type (type aangegeven op de versterker). Gebruik uitsluitend het aanbevolen type.

Wat is de garantie op dit product?

Magnat biedt 5 jaar garantie op de luidsprekers en 2 jaar op de ingebouwde versterker. De garantie dekt materiaal- en fabricagefouten, maar niet schade door verkeerd gebruik.

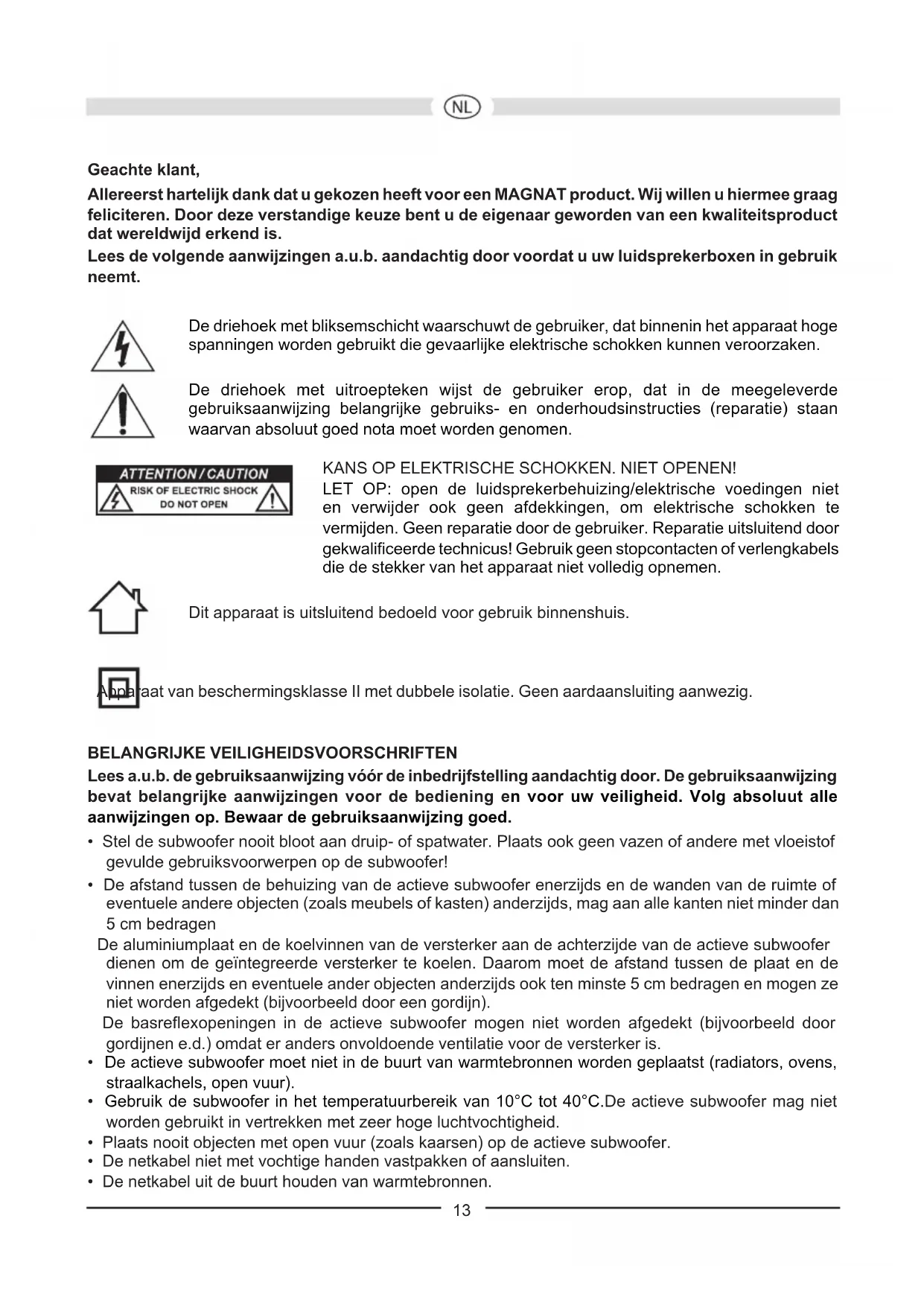

GEBRUIKSAANWIJZING Signature Sub 930A MAGNAT

Allereerst hartelijk dank dat u gekozen heeft voor een MAGNAT product. Wij willen u hiermee graag feliciteren. Door deze verstandige keuze bent u de eigenaar geworden van een kwaliteitsproduct dat wereldwijd erkend is.

Lees de volgende aanwijzingen a.u.b. aandachtig door voordat u uw luidsprekerboxen in gebruik neemt.

De driehoek met bliksemschicht waarschuwt de gebruiker, dat binnenin het apparaat hoge spanningen worden gebruikt die gevaarlijke elektrische schokken kunnen veroorzaken.

De driehoek met uitroepteken wijst de gebruiker erop, dat in de meegeleverde gebruiksaanwijzing belangrijke gebruiks- en onderhoudsinstructies (reparatie) staan waarvan absoluut goed nota moet worden genomen.

KANS OP ELEKTRISCHE SCHOKKEN. NIET OPENEN!

LET OP: open de luidsprekerbehuizing/elektrische voedingen niet en verwijder ook geen afdekkingen, om elektrische schokken te vermijden. Geen reparatie door de gebruiker. Reparatie uitsluitend door gekwalificeerde technicus! Gebruik geen stopcontacten of verlengkabels die de stekker van het apparaat niet volledig opnemen.

Dit apparaat is uitsluitend bedoeld voor gebruik binnenshuis.

aat van beschermingsklasse II met dubbele isolatie. Geen aardaansluiting aanwezig.

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN

Lees a.u.b. de gebruiksaanwijzing vóór de inbedrijfstelling aandachtig door. De gebruiksaanwijzing bevat belangrijke aanwijzingen voor de bediening en voor uw veiligheid. Volg absoluut alle aanwijzingen op. Bewaar de gebruiksaanwijzing goed.

• Stel de subwoofer nooit bloot aan druip- of spatwater. Plaats ook geen vazen of andere met vloeistof gevulde gebruiksvoorwerpen op de subwoofer!
• De afstand tussen de behuizing van de actieve subwoofer enerzijds en de wanden van de ruimte of eventuele andere objecten (zoals meubels of kasten) anderzijds, mag aan alle kanten niet minder dan 5 cm bedragen
  De aluminiumplaat en de koelvinnen van de versterker aan de achterzijde van de actieve subwoofer dienen om de geïntegreerde versterker te koelen. Daarom moet de afstand tussen de plaat en de vinnen enerzijds en eventuele ander objecten anderzijds ook ten minste 5 cm bedragen en mogen ze niet worden afgedekt (bijvoorbeeld door een gordijn).
  De basreflexopeningen in de actieve subwoofer mogen niet worden afgedekt (bijvoorbeeld door gordijnen e.d.) omdat er anders onvoldoende ventilatie voor de versterker is.
• De actieve subwoofer moet niet in de buurt van warmtebronnen worden geplaatst (radiators, ovens, straalkachels, open vuur).
• Gebruik de subwoofer in het temperatuurbereik van 10°C tot 40°C. De actieve subwoofer mag niet worden gebruikt in vertrekken met zeer hoge luchtvochtigheid.
• Plaats nooit objecten met open vuur (zoals kaarsen) op de actieve subwoofer.
• De netkabel niet met vochtige handen vastpakken of aansluiten.

• De netkabel uit de buurt houden van warmtebronnen.

• Bij zichtbare beschadigingen aan de netkabelkabel mag het apparaat niet meer gebruikt worden. Een beschadigde kabel mag niet gerepareerd, maar moet compleet vervangen worden.

• Nooit zware voorwerpen op de netkabel leggen.
• De netstekker moet altijd vrij toegankelijk zijn.
• Is het apparaat gedurende langere tijd (b.v. in de vakantie) niet wordt gebruikt, moet het van het elektriciteitsnet worden gescheiden door de stekker uit het stopcontact te trekken. Het apparaat moet ook bij onweer van het elektriciteitsnet worden gescheiden. Zodoende wordt een beschadiging door blikseminslag en overspanning verhinderd.
• Gebruik geen reinigingsmiddelen of chemische oplosmiddelen, aangezien anders het oppervlak beschadigd zou kunnen raken.
• Reparaties moeten altijd worden overgelaten aan gekwalificeerde geschoolde personen, aangezien men anders wordt blootgesteld aan gevaarlijke hoogspanningen of andere gevaren.

DE ACTIEVE SUBWOOFER MAGNAT SIGNATURE SUB930A

Dit apparaat is akoestisch en optisch optimaal afgestemd op de MAGNAT Signature luidsprekerserie, maar vanzelfsprekend kan het apparaat ook worden gecombineerd met andere luidsprekers.

Let er bij het aansluiten van uw luidspreker op dat alle apparaten uitgeschakeld zijn. Let ook op de juiste poling van alle luidsprekerkabels. Juist gepoold betekent dat de pluspool van de betreffende uitgang is verbonden met de pluspool van de betreffende ingang en dat de minpool is aangesloten op de betreffende minpool. Neem tevens de gebruiksaanwijzingen van uw receiver/versterker in acht.

PLAATSING

Het door de subwoofer weergegeven frequentiebereik is voor het menselijke oor ruimtelijk niet hoorbaar. Daarom is de plaatsing over het algemeen ongecompliceerd. Wij adviseren echter om het apparaat voor de hoorplaats in de buurt van de frontluidspreker te plaatsen. Voorts adviseren wij om er op te letten dat de afstand naar voorwerpen en muren zijdelings en naar achteren toe tenminste 20 cm bedraagt. Hierdoor voorkomt u dat de basweergave negatief wordt beïnvloed.

DE BEDIENELEMENTEN VAN DE SUBWOOFER (AFB. 1)

Netaansluiting (10)

Het betreft een subwoofer met ingebouwde versterker, daarom moet deze met de meegeleverde kabel op het elektriciteitsnet worden aangesloten.

Modus schakelaar (2), LED display mode (1), Power-schakelaar (8)

	Power-schakelaar ON Power-schakelaar OFF
Modusschakelaar ON	Subwoofer in permanent bedrijf, de l.e.d. brandt groen. Voordelige instelling voor de weergave van programma's met lange en zachte passages (een abusievelijk inschakelen van de subwoofer wordt vermeden).	Subwoofer uitgeschakeld l.e.d. uit.Als het apparaat voor een langere periode niet wordt gebruikt, verdient deze instelling de voorkeur.
Modusschakelaar AUTO	De automatische in- / uitschakeling wordt geactiveerd (aanbevolen instelling).Zodra de subwoofer een signaal van de receiver ontvangt, wordt hij automatisch weer ingeschakeld. De power-l.e.d. brandt groen.Zodra de subwoofer enkele minuten lang geen signaal meer ontvangt, wordt hij automatisch weer overgeschakeld op standby bedrijf, de l.e.d. brandt rood.

AV-Ingang "LFE" (6)

Sluit de laagniveau-subwooferuitgang van uw receiver (Sub-Pre-Out) aan op de AV-ingang van de subwoofer (zie afbeelding 2). Hiervoor heeft u een mono-cinch kabel nodig (behoort niet tot de omvang van de levering). Attentie: als de subwoofer via een LFE-ingang wordt bestuurd, is de scheidingsfrequentieregelaar zonder functie.

Line ingangen (7)

Voor aansluiting op laagniveau-uitgangen van een receiver/versterker (stereo-werking) zie afbeelding 3. De beide kanalen worden opgeteld en door de subwoofer weergegeven.

Niveauregelaar (5)

Met deze regelaar kunt u het geluidsniveau in het lagetonen bereik naar wens instellen. Ga hiervoor als volgt te werk:

1. Zet de basregelaar van uw versterker in de middenstand (lineair).
2. Belangrijk: draai de niveauregelaar tot de aanslag naar links (kleinste volume).
3. Zet muziek aan en versterk het volume met de regelaar van de versterker tot dit de gewenste waarde heeft.
4. Stel het lagetonenniveau met de niveauregelaar in op de gewenste waarde.

Scheidingsfrequentieregelaar (4)

Hiermee stelt u de hoogste frequentie in die de subwoofer kan weergeven. In combinatie met de rekluidsprekers dient de frequentie te worden ingesteld op 40 Hz – 200 Hz. Bij het gebruik van staande luidsprekers adviseren wij om deze in te stellen op 50 Hz – 100 Hz.

Faseregelaar (3)

Over het algemeen moet de fasesregelaar worden ingesteld op (0°). In een enkele uitzondering kan het echter van voordeel zijn de fase in te stellen tussen 0° en 180° (bijvoorbeeld als de subwoofer en de frontsatellieten erg ver van elkaar af staan of in geval van ongunstige akoestische eigenschappen van de ruimte). Principieel geldt: de stand waarbij het onderste basistoonbereik het natuurlijkste klingt, is het juiste.

Zekering (9)

Er mogen alleen zekeringen worden gebruikt van het type dat vermeld staat in de opgedrukte driehoek naast de zekeringhouder aan de achterkant van de versterker.

ONDERHOUD

Gebruik voor het onderhoud van de vlakken een mild schoonmaakmiddel, hier dus absoluut geen meubelglansmiddel o.i.d. gebruiken.

TECHNISCHE GEGEVENS

Configuratie: bassreflex subwoofer, 'Frontfire'

Uitgangsvermogen RMS/max.: 220 / 440 Watt

Scheidingsfrequentie: 40 – 200 Hz regelbaar

Afmetingen (bxhxd): 400 x 570 x 510 mm

Accessoires: netkabel

TECHNISCHE WIJZIGINGEN VOORBEHOUDEN
