Signature Sub 930A - Lautsprecher MAGNAT - Kostenlose Bedienungsanleitung

Produkttyp	Aktiver Subwoofer
Marke	Magnat
Modell	Signature Sub 930A
Kategorie	Lautsprecher
RMS-/Max-Ausgangsleistung	220 W / 440 W
Frequenzgang	18 - 200 Hz
Trennfrequenz	40 - 200 Hz einstellbar
Lautsprechertyp	30 cm Langhub-Treiber
Abmessungen (B x H x T)	400 x 570 x 510 mm
Gewicht (ca.)	23 kg
Stromversorgung	Netz 230 V / 50 Hz
Stromverbrauch	220 W (max)
Schutzklasse	II
Eingänge	1 x LFE (Cinch), 1 x Line (Cinch Stereo)
Einstellungen	Lautstärke, Trennfrequenz, Phase (0°-180°), Modus (ON/AUTO/OFF)
Betriebsanzeige	Grüne LED (Betrieb), rot (Standby)
Mitgeliefertes Zubehör	Netzkabel
Umgebungstemperatur	10 °C bis 40 °C
Mindestabstand zu Wänden	5 cm
Pflege und Reinigung	Mit mildem Haushaltsreiniger reinigen, kein Lack
Sicherheit	Gehäuse nicht öffnen, vor Wasser schützen, nur Sicherungen des angegebenen Typs verwenden
Garantie	5 Jahre für Lautsprecher, 2 Jahre für Verstärker

Häufig gestellte Fragen - Signature Sub 930A MAGNAT

Wie schließe ich den Subwoofer Signature Sub 930A an meinen Receiver an?

Verbinden Sie die Sub-Pre-Out-Buchse Ihres Receivers mit dem AV LFE-Eingang des Subwoofers über ein Mono-Cinch-Kabel (nicht im Lieferumfang). Sie können auch die Line-Eingänge (Cinch) verwenden, wenn Ihr Receiver keinen LFE-Ausgang hat.

Welche Rolle spielt die Phaseneinstellung und wie stelle ich sie ein?

Die Phaseneinstellung (0° bis 180°) dient zur Synchronisation zwischen Subwoofer und Hauptlautsprechern. Im Allgemeinen auf 0° einstellen. Wenn der Bassklang unharmonisch wirkt, drehen Sie am Regler bis ein natürliches Klangbild entsteht.

Wie stelle ich die Trennfrequenz ein?

Die Trennfrequenz (40-200 Hz) bestimmt die obere Grenze der wiedergegebenen Bässe. Für Regallautsprecher stellen Sie zwischen 40 und 200 Hz ein. Für Standlautsprecher wählen Sie 50 bis 100 Hz.

Was ist der Unterschied zwischen den Modi ON und AUTO?

Der Modus ON hält den Subwoofer dauerhaft eingeschaltet (grüne LED). Der Modus AUTO schaltet ihn nach einigen Minuten ohne Signal in den Standby (rote LED) und weckt ihn automatisch bei Signaleingang. Der AUTO-Modus wird zur Energieeinsparung empfohlen.

Warum schaltet sich mein Subwoofer nicht ein?

Überprüfen Sie, ob das Netzkabel eingesteckt ist und der Ein-/Ausschalter (8) auf ON steht. Stellen Sie sicher, dass der gewählte Modus (ON oder AUTO) geeignet ist. Wenn das Problem weiterhin besteht, testen Sie eine andere Steckdose.

Wie reinige ich den Subwoofer?

Verwenden Sie ein weiches, trockenes Tuch oder leicht feucht mit einem milden Haushaltsreiniger. Niemals Lack, Lösungsmittel oder Scheuermittel verwenden, da diese die Oberfläche beschädigen könnten.

Welchen Mindestabstand muss ich rund um den Subwoofer einhalten?

Lassen Sie mindestens 5 cm Freiraum um das Gehäuse und die Kühlrippen auf der Rückseite, um Überhitzung zu vermeiden. Die Bassreflexöffnungen dürfen nicht blockiert werden.

Kann ich diesen Subwoofer mit Lautsprechern anderer Marken verwenden?

Ja, der Signature Sub 930A ist mit jedem Audiosystem kompatibel. Achten Sie auf die Polarität der Kabel und stellen Sie die Trennfrequenz entsprechend der verwendeten Lautsprecher ein.

Wie ersetze ich die Sicherung?

Trennen Sie das Gerät vom Stromnetz. Öffnen Sie die Sicherungshalterung auf der Rückseite (9) und ersetzen Sie die defekte Sicherung durch ein identisches Modell (Typ auf dem Verstärker angegeben). Verwenden Sie ausschließlich den empfohlenen Typ.

Wie hoch ist die Garantie für dieses Produkt?

Magnat gewährt 5 Jahre Garantie auf die Lautsprecher und 2 Jahre auf den integrierten Verstärker. Die Garantie deckt Material- und Herstellungsfehler ab, jedoch nicht Schäden durch unsachgemäße Verwendung.

BEDIENUNGSANLEITUNG Signature Sub 930A MAGNAT

BEDIENUNGSANLEITUNG/GARANTIEURKUNDE

OWNER'S MANUAL/WARRANTY DOCUMENT

MODE D'EMPLOI/CERTIFICAT DE GARANTIE

Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden Rückgabe- und Sammelsystemen zu.

Abbildungen/Illustrations 38

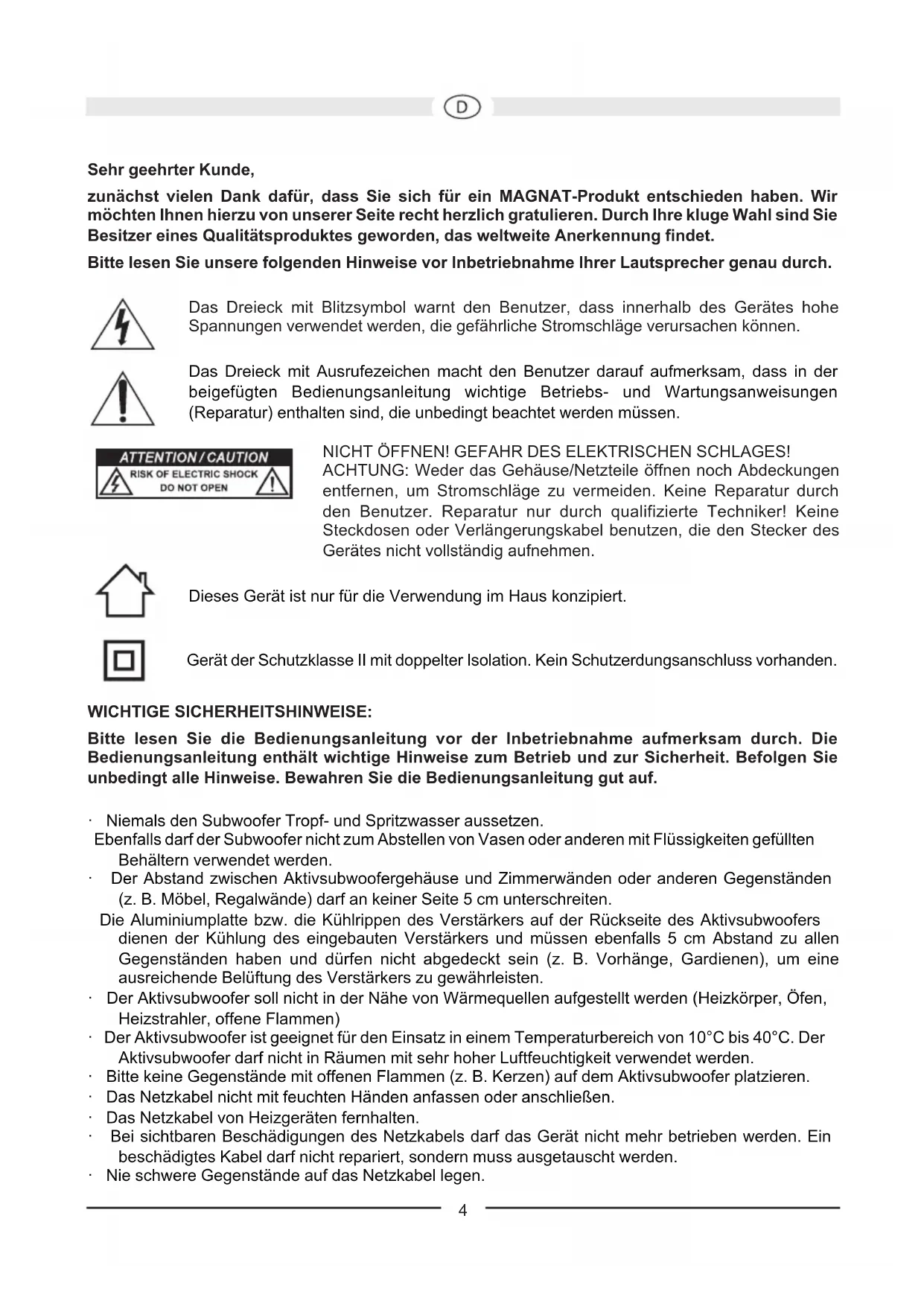

Sehr geehrter Kunde,

zunächst vielen Dank dafür, dass Sie sich für ein MAGNAT-Produkt entschieden haben. Wir möchten Ihnen hierzu von unserer Seite recht herzlich gratulieren. Durch Ihre kluge Wahl sind Sie Besitzer eines Qualitätsproduktes geworden, das weltweite Anerkennung findet.

Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme Ihrer Lautsprecher genau durch.

Das Dreieck mit Blitzsymbol warnt den Benutzer, dass innerhalb des Gerätes hohe Spannungen verwendet werden, die gefährliche Stromschläge verursachen können.

Das Dreieck mit Ausrufezeichen macht den Benutzer darauf aufmerksam, dass in der beigefügten Bedienungsanleitung wichtige Betriebs- und Wartungsanweisungen (Reparatur) enthalten sind, die unbedingt beachtet werden müssen.

NICHT ÖFFNEN! GEFAHR DES ELEKTRISCHEN SCHLAGES!

ACHTUNG: Weder das Gehäuse/Netzteile öffnen noch Abdeckungen entfernen, um Stromschläge zu vermeiden. Keine Reparatur durch den Benutzer. Reparatur nur durch qualifizierte Techniker! Keine Steckdosen oder Verlängerungskabel benutzen, die den Stecker des Gerätes nicht vollständig aufnehmen.

Dieses Gerät ist nur für die Verwendung im Haus konzipiert.

Gerät der Schutzklasse II mit doppelter Isolation. Kein Schutzerdungsanschluss vorhanden.

WICHTIGE SICHERHEITSHINWEISE:

Bitte lesen Sie die Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch. Die Bedienungsanleitung enthält wichtige Hinweise zum Betrieb und zur Sicherheit. Befolgen Sie unbedingt alle Hinweise. Bewahren Sie die Bedienungsanleitung gut auf.

• Niemals den Subwoofer Tropf- und Spritzwasser aussetzen.
  Ebenfalls darf der Subwoofer nicht zum Abstellen von Vasen oder anderen mit Flüssigkeiten gefüllten Behältern verwendet werden.
  Der Abstand zwischen Aktivsubwoofergehäuse und Zimmerwänden oder anderen Gegenständen (z. B. Möbel, Regalwände) darf an keiner Seite 5 cm unterschreiten.
  Die Aluminiumplatte bzw. die Kühlrippen des Verstärkers auf der Rückseite des Aktivsubwoofers dienen der Kühlung des eingebauten Verstärkers und müssen ebenfalls 5 cm Abstand zu allen Gegenständen haben und dürfen nicht abgedeckt sein (z. B. Vorhänge, Gardienen), um eine ausreichende Belüftung des Verstärkers zu gewährleisten.
• Der Aktivsubwoofer soll nicht in der Nähe von Wärmequellen aufgestellt werden (Heizkörper, Öfen, Heizstrahler, offene Flammen)
• Der Aktivsubwoofer ist geeignet für den Einsatz in einem Temperaturbereich von 10°C bis 40°C. Der Aktivsubwoofer darf nicht in Räumen mit sehr hoher Luftfeuchtigkeit verwendet werden.
• Bitte keine Gegenstände mit offenen Flammen (z. B. Kerzen) auf dem Aktivsubwoofer platzieren.
  Das Netzkabel nicht mit feuchten Händen anfassen oder anschließen.
  • Das Netzkabel von Heizgeräten fernhalten.
• Bei sichtbaren Beschädigungen des Netzkabels darf das Gerät nicht mehr betrieben werden. Ein beschädigtes Kabel darf nicht repariert, sondern muss ausgetauscht werden.

• Nie schwere Gegenstände auf das Netzkabel legen.

• Der Netzstecker sollte immer frei zugänglich sein.

• Wird das Gerät längere Zeit (z. B. im Urlaub) nicht benutzt, sollte es durch Ziehen des Netzsteckers vom Netz getrennt werden. Das Gerät sollte auch bei Gewitter vom Netz getrennt werden. Somit wird eine Beschädigung durch Blitzschlag und Überspannung verhindert.
• Verwenden Sie keine Reinigungsmittel oder chemische Lösungsmittel, da sonst die Oberfläche beschädigt werden könnte.
• Reparaturen müssen immer qualifizierten Fachkräften überlassen werden, da man sich sonst gefährlichen Hochspannungen oder anderen Gefahren aussetzt.

DER AKTIVE SUBWOOFER MAGNAT SIGNATURE SUB930A

Dieses Gerät ist optisch und akustisch optimal auf die Lautsprecher der MAGNAT Signature-Serie abgestimmt, kann aber selbstverständlich auch mit anderen Lautsprechern kombiniert werden.

Beim Anschließen Ihrer Lautsprecheranlage beachten Sie bitte, dass alle Geräte ausgeschaltet sind. Weiterhin achten Sie bitte darauf, dass alle Lautsprecherkabel richtig gepolt sind, d. h. der Pluspol des jeweiligen Ausgangs mit dem Pluspol des jeweiligen Eingangs und der Minuspol mit dem jeweiligen Minuspol verbunden ist. Bitte beachten Sie auch die Bedienungsanleitungen Ihres Receivers/Verstärkers und der Lautsprecher.

AUFSTELLUNG

Der vom Subwoofer wiedergegebene Frequenzbereich ist für das menschliche Ohr räumlich nicht ortbar, deshalb ist die Aufstellung im allgemeinen unproblematisch. Eine Platzierung vor dem Hörplatz in der Nähe der Frontlautsprecher ist jedoch vorzuziehen. Weiterhin sollten Sie darauf achten, dass der Abstand zu Gegenständen und Wänden seitlich und nach hinten mindestens 20 cm beträgt, da sonst die Basswiedergabe beeinträchtigt werden kann.

DIE BEDIENUNGSELEMENTE DES SUBWOOFERS (BILD 1)

Netzanschluss (10)

Da es sich um einen Subwoofer mit eingebautem Verstärker handelt, muss dieser über das beiliegende Netzkabel an die Netzleitung angeschlossen werden.

Betriebsmodus-Schalter (2), LED-Betriebszustandsanzeige (1), Power Schalter (8)

	Power-Schalter ON Power-Schalter OFF
BETRIEBSMODUS-Schalter ON	Subwoofer im Dauerbetrieb, die LED leuchtet grün. Günstige Einstellung für die Wiedergabe von Programmen mit langen leisen Passagen (ein unbeabsichtigtes Ausschalten des Subwoofers wird verhindert).	Der Subwoofer ist ausgeschaltet; Die LED ist aus.Wird das Gerät längere Zeit nicht benutzt, sollte diese Einstellung gewählt werden
BETRIEBSMODUS-Schalter AUTO	Die automatische Ein-/Ausschaltung ist aktiviert (empfohlene Einstellung).Erhält der Subwoofer ein Signal vom Receiver, schaltet er sich automatisch ein, die LED leuchtet grün.Erhält der Subwoofer kein Signal mehr, schaltet er nach wenigen Minuten automatisch wieder in den Standby-Betrieb. Die LED leuchtet dann rot.

AV-Eingang „LFE“ (6)

Verbinden Sie den Niederpegel-Subwooferausgang Ihres Receivers (Sub-Pre-Out) mit dem AV-Eingang des Subwoofers (siehe Bild 2). Hierzu benötigen Sie ein Mono-Cinch Kabel (nicht im Lieferumfang enthalten). Hinweis: Wird der Subwoofer über den LFE-Eingang angesteuert, hat der Trennfrequenzregler keine Funktion.

Line Eingänge (7)

Zum Anschluss an Niederpegelausgänge eines Receivers/Verstärkers (Stereo-Betrieb) siehe Bild 3. Die beiden Kanäle werden summiert und vom Subwoofer wiedergegeben.

Pegelregler (5)

Mit diesem Regler stellen Sie die Lautstärke im Bassbereich nach Ihren Wünschen wie folgt ein:

1. Der Bassregler an Ihrem Verstärker wird in Mittelstellung (linear) gebracht.
2. Ganz wichtig: Den Pegelregler auf den linken Anschlag drehen (kleinste Lautstärke).
3. Legen Sie Musik auf und erhöhen Sie die Lautstärke mit dem Regler des Verstärkers auf das gewünschte Maß.
4. Den Basspegel mit dem Pegelregler auf gewünschte Lautstärke bringen.

Trennfrequenzregler (4)

Hiermit stellen Sie die höchste Frequenz ein, bis zu der Ihr Subwoofer arbeitet. In Kombination mit Regallautsprechern sollte die Frequenz auf 40 – 200 Hz eingestellt werden, kommen Standlautsprecher zum Einsatz, ist eine Einstellung von 50 Hz – 100 Hz sinnvoll.

Phasenregler (3)

Im Normalfall sollte der Phasenregler auf 0° eingestellt werden. In seltenen Fällen kann es jedoch von Vorteil sein, die Phase zwischen 0° und 180° zu variieren (z. B. bei ungünstiger Entfernung des Subwoofers zu den Front-Satelliten oder bei ungünstigen akustischen Eigenschaften des Raumes). Generell gilt: Die Stellung, bei der untere Grundtonbereich am natürlichsten klingt, ist die Richtige.

Sicherung (9)

Als Sicherung darf nur der Typ verwendet werden, der auf der Rückseite des Verstärkers neben dem Sicherungshalter angegeben ist.

PFLEGE

Reinigen Sie das Gehäuse am besten mit einem milden Haushaltsreiniger. Verwenden Sie auf keinen Fall Möbelpolitur o. ä.

TECHNISCHE DATEN

Konfiguration: Bassreflex-Subwoofer, ,Frontfire

Bestückung: 300 mm Langhubchassis

Ausgangsleistung RMS/Max.: 220 / 440 Watt

Frequenzbereich: 18 – 200 Hz

Trennfrequenz: 40 – 200 Hz regelbar

Maße (BxHxT): 400 x 570 x 510 mm

Zubehör: Netzkabel

Technische Änderungen vorbehalten.

Dear Customer,

Frequentiebereik: 18 – 200 Hz

SUBWOOFERNS REGLAGE (BILD 1)

Nätanslutning (10)

Wir gratulieren Ihnen! Durch Ihre kluge Wahl sind Sie Besitzer eines MAGNAT HiFi-Produktes geworden. MAGNAT HiFi-Produkte erfreuen sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Dieser hohe Qualitätsstandard ermöglicht es für MAGNAT HiFi-Lautsprecher 5 Jahre und für MAGNAT HiFi-Elektronik 2 Jahre Garantie zu gewähren.

Die Produkte werden während des gesamten Fertigungsvorganges laufend kontrolliert und geprüft. Im Servicefall beachten Sie bitte folgendes:

1. Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt nur für den Erstbesitzer.
2. Während der Garantiezeit beseitigen wir etwaige Mängel, die nachweislich auf Material- oder Fabrikationsfehler beruhen, nach unserer Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung, Schadenersatz oder Folgeschäden sind ausgeschlossen. Die Garantiezeit wird von einer Garantieleistung durch uns nicht berührt.
3. Am Produkt dürfen keine unsachgemäßen Eingriffe vorgenommen worden sein.
4. Bei Inanspruchnahme der Garantie wenden Sie sich bitte zunächst an Ihren Fachhändler. Sollte es sich als notwendig erweisen, das Produkt an uns einzuschicken, so sorgen Sie bitte dafür, dass • das Produkt in einwandfreier Originalverpackung verschickt wird, • die Kontrollkarte ausgefüllt dem Produkt beiliegt • die Kaufquittung beigefügt ist.
5. Von der Garantie ausgenommen sind: • Leuchtmittel • Verschleißteile • Transportschäden, sichtbar oder unsichtbar (Reklamationen für solche Schäden müssen umgehend bei der Transportfirma, Bahn oder Post eingereicht werden.) • Kratzer in Metallteilen, Frontabdeckungen u.s.w. (Diese Defekte müssen innerhalb von 5 Tagen nach Kauf direkt bei Ihrem Händler reklamiert werden.) • Fehler, die durch fehlerhafte Aufstellung, falschen Anschluss, unsachgemäße Bedienung (siehe Bedienungsanleitung), Beanspruchung oder äußere gewaltsame Einwirkung entstanden sind. • Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden.
6. Folgeschäden an fremden Geräten • Kostenerstattung bei Schadensbehebung durch Dritte ohne unser vorheriges Einverständnis.

GB

Serien-Nr./Serial-No.

Name und Anschrift des Händlers/Stempel Name and address of the dealer/stamp

Käufer/Customer

Name/Name

Straße/Street

PLZ, Ort/City

Land/Country

Kaufdatum/buying date

Nur gültig in Verbindung mit Ihrer Kaufquittung!

Magnat Audio-Produkte GmbH

Lise-Meitner-Str. 9 • D-50259 Pulheim • Germany

Tel. [phone] / 807 - 0 • Fax [phone] / 807 - 399

Internet: http://www.magnat.de
