用户手册 Signature Sub 930A MAGNAT

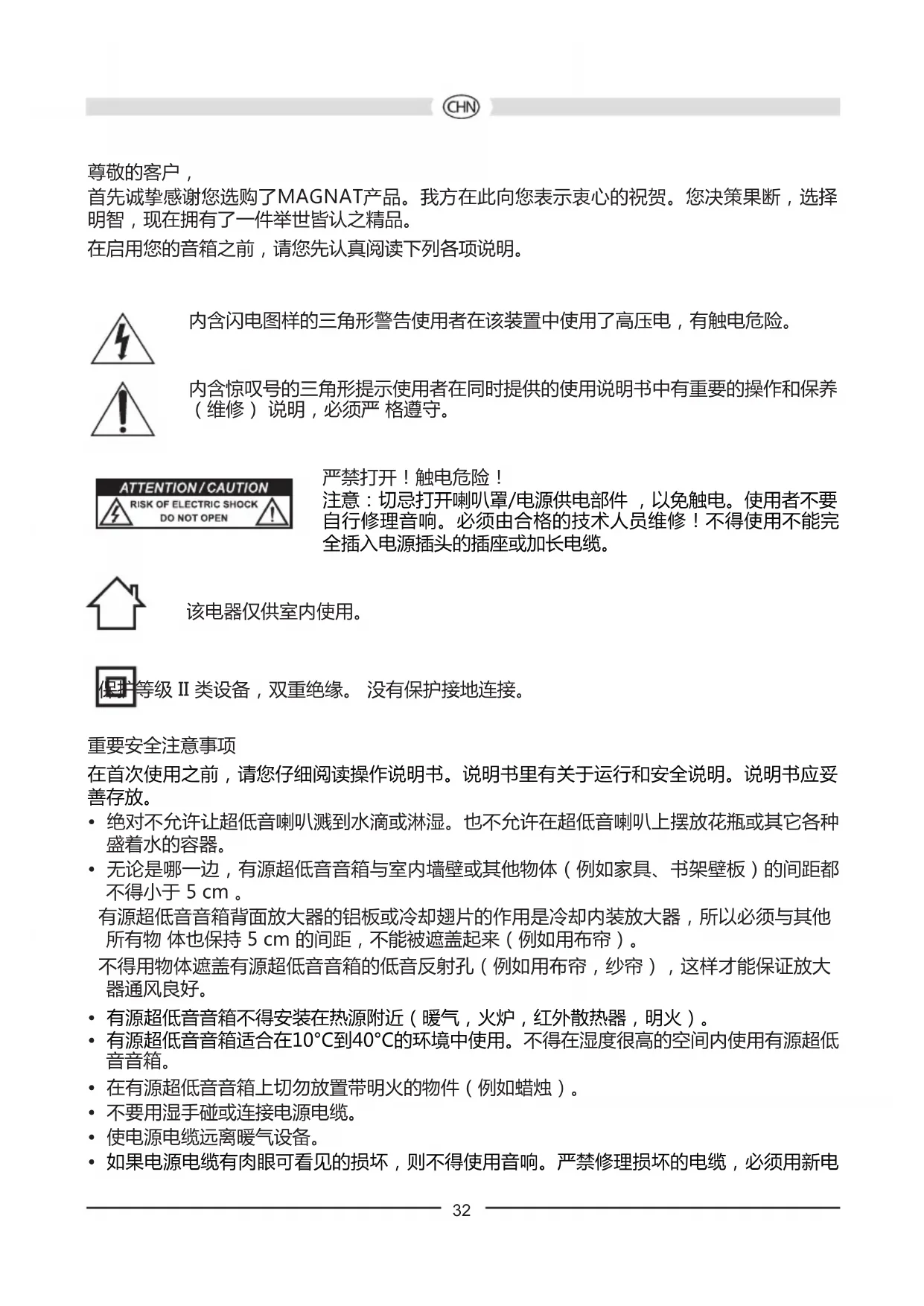

首先诚挚感谢您选购了MAGNAT产品。我方在此向您表示衷心的祝贺。您决策果断，选择 明智，现在拥有了一件举世皆认之精品。 在启用您的音箱之前，请您先认真阅读下列各项说明。 内含闪电图样的三角形警告使用者在该装置中使用了高压电，有触电危险。 内含惊叹号的三角形提示使用者在同时提供的使用说明书中有重要的操作和保养 （维修） 说明，必须严 格遵守。

注意：切忌打开喇叭罩/电源供电部件 ，以免触电。使用者不要 自行修理音响。必须由合格的技术人员维修！不得使用不能完 全插入电源插头的插座或加长电缆。

保护等级 II 类设备，双重绝缘。 没有保护接地连接。

在首次使用之前，请您仔细阅读操作说明书。说明书里有关于运行和安全说明。说明书应妥

• 绝对不允许让超低音喇叭溅到水滴或淋湿。也不允许在超低音喇叭上摆放花瓶或其它各种

• 无论是哪一边，有源超低音音箱与室内墙壁或其他物体（例如家具、书架壁板）的间距都 不得小于 5 cm 。 有源超低音音箱背面放大器的铝板或冷却翅片的作用是冷却内装放大器，所以必须与其他 所有物 体也保持 5 cm 的间距，不能被遮盖起来（例如用布帘）。 不得用物体遮盖有源超低音音箱的低音反射孔（例如用布帘，纱帘），这样才能保证放大

• 有源超低音音箱不得安装在热源附近（暖气，火炉，红外散热器，明火）。

• 有源超低音音箱适合在10°C到40°C的环境中使用。不得在湿度很高的空间内使用有源超低

• 在有源超低音音箱上切勿放置带明火的物件（例如蜡烛）。

• 如果电源电缆有肉眼可看见的损坏，则不得使用音响。严禁修理损坏的电缆，必须用新电33

• 如果长期不用音响（例如休假外出），应拔出插头切断电源。在遇到雷雨闪电天气时，也 应切断音响的电源。这样才能防止雷电击入损坏音响。

• 不得使用清洁剂或化学稀释剂，否则会损坏表面。

• 必须由合格的专业技术人员维修音响，否则高压电会对操作人员产生触电危险。

有源式超低音音箱MAGNAT SIGNATURE SUB930A

无论是外观还是音响效果，这个音箱都是以小型音箱 MAGNAT Signature 音箱系列为基准 而 配套设计的 。当 然您也能将其与其它音箱组合使用。 连接音箱系统时，请您注意先关掉所有的机器，将所有音箱接线的正负极连接正确，即各个 输出的正极与各个输入的正极相接，负极与负极相接。另外还请注意遵守接收器/放大器和音 箱的使用说明书的各项规定。

人的耳朵是无法测定超低音音箱播放频率范围的方位的，所以它的放置位置通常比较随便。 不过我们还是建议将它放在听者的前方与前置音箱的附近为宜。此外您还应该注意它与两侧 和后方的物件或墙壁的距离至少要有20厘米，否则会影响低音播放的效果。 超低音音箱的操作部件(图1) 接电源 (10) 由于这是一个有内装放大器的超低音喇叭，所以必须用随货一起收到的电源电线将它接入供

运行模式转换开关 (2), 运行状况的发光二极管显示灯 (1), 电源开关 (8) 电源开关 ON (开着) 电源开关 OFF (关着)

超低音音箱持续运作，电源显示发光二极管亮绿

调到这个状态，播放较长段弱声节目会有较好的效 果(防止无意之中误关超低音音箱)。

已启用自动开启/关闭功能(理想的调试状态)。 超低音音箱先处于睡眠状态，电源显示发光二极

如果超低音音箱收到接收器传来的信号，它就自动 开始运作，电源显示发光二极管亮绿灯。 如果超低音音箱没有收到任何信号，它就在大约几 分钟后又自动进入睡眠状态，发光二极管亮红灯。34 AV-输入 “LFE“ (6) 将您接收器的低电平超低音喇叭输出（Sub-Pre-Out）接到超低音喇叭的AV-输入 （见图2）。这里您需要 一根单声道-Cinch-电线 (不在随货提供的项目之中)。注意：如果是 通过LFE-输入来控制超低音音箱，那么分频调节器则不工作。 线性输入口(7) 要做与一个接收器/放大器(立体声运行)低电平输出口的连接，请参考图3。两个声道于是复 合并通过超低音音箱播放。 电平调节器 (5) 用这个调节器在低音区调出您喜欢的音量:

1. 将您放大器上的低音调节器调到中间位置(线性)。

2. 非常重要: 将电平调至最左限度 (最小音量)。

3. 播放音乐，然后用放大器调节器调出您最喜欢的音量。

4. 用电平调节器将低音电平调到您最喜欢的音量。

分频调节器 (4) 用于调节您的超低音音箱所能运作的最高频率。当它同书架式喇叭组合运作时，应将频率调 在大约 40赫–200赫，如果是使用站立式喇叭，那么调在 50赫–100赫为佳。 相位开关 (3) 通常相位开关应调在(0°)。在少数情况下，如果将相位调到180°，效果会更好 (例如在超 低 音音箱与 前置卫星音箱相距很远的情况下，或是在音响空间的听觉效果不佳的情况下)。 总 之基本原则是：当音色在较低的基调区圆润饱满时，调节位置便是正确的。 保险丝 (9) 只许使用放大器背面保险丝托旁边所给的保险丝类型。

音箱表面建議使用中性的家用清潔劑來清潔.絕對不要使用傢俱護理噴蠟或相關的產品在音 箱

配置: 低音反射, ‘Frontfire’ 装配： 30厘米长行程驱动器 输出功率 RMS / 最大Max.: 220 / 440 瓦 频率范围: 18 – 200 赫 分频点: 40 – 200 赫 可调节 尺寸 (宽x高x长): 400 x 570 x 510毫米
