Tipo de produto	Subwoofer ativo
Marca	Magnat
Modelo	Signature Sub 930A
Categoria	Alto-falante
Potência de saída RMS / Máx	220 W / 440 W
Banda passante	18 - 200 Hz
Frequência de corte	40 - 200 Hz ajustável
Tipo de alto-falante	Driver de longa excursão 30 cm
Dimensões (L x A x P)	400 x 570 x 510 mm
Peso (aprox.)	23 kg
Alimentação	Rede 230 V / 50 Hz
Consumo elétrico	220 W (máx)
Classe de proteção	II
Entradas	1 x LFE (RCA), 1 x linha (RCA estéreo)
Ajustes	Volume, frequência de corte, fase (0°-180°), modo (ON/AUTO/OFF)
Indicador de funcionamento	LED verde (ligado), vermelho (standby)
Acessórios fornecidos	Cabo de alimentação
Temperatura ambiente	10 °C a 40 °C
Distância mínima das paredes	5 cm
Manutenção e limpeza	Limpar com um produto doméstico suave, sem verniz
Segurança	Não abrir o gabinete, proteger da água, usar apenas fusíveis do tipo especificado
Garantia	5 anos para alto-falantes, 2 anos para amplificadores

Perguntas frequentes - Signature Sub 930A MAGNAT

Como conectar o subwoofer Signature Sub 930A ao meu receptor?

Conecte a saída Sub-Pre-Out do seu receptor à entrada AV LFE do subwoofer usando um cabo mono-cinch (não fornecido). Você também pode usar as entradas de linha (RCA) se seu receptor não tiver saída LFE.

Qual é o papel do ajuste de fase e como ajustá-lo?

O ajuste de fase (0° a 180°) permite ajustar a sincronização entre o subwoofer e as caixas principais. Em geral, ajuste para 0°. Se o som dos graves parecer desequilibrado, gire o botão até obter um resultado natural.

Como ajustar a frequência de corte?

A frequência de corte (40-200 Hz) determina o limite superior dos graves reproduzidos. Para caixas de estante, ajuste entre 40 e 200 Hz. Para caixas coluna, escolha entre 50 e 100 Hz.

Qual é a diferença entre os modos ON e AUTO?

O modo ON mantém o subwoofer ligado permanentemente (LED verde). O modo AUTO o coloca em espera (LED vermelho) após alguns minutos sem sinal e o desperta automaticamente ao receber um sinal. O modo AUTO é recomendado para economizar energia.

Por que meu subwoofer não liga?

Verifique se o cabo de alimentação está bem conectado e se o interruptor liga/desliga (8) está na posição ON. Certifique-se de que o modo selecionado (ON ou AUTO) é apropriado. Se o problema persistir, teste com outra tomada elétrica.

Como limpar o subwoofer?

Use um pano macio e seco ou levemente úmido com um produto doméstico suave. Nunca use verniz, solventes ou produtos abrasivos que possam danificar a superfície.

Qual distância mínima respeitar ao redor do subwoofer?

Deixe pelo menos 5 cm de espaço livre ao redor do gabinete e das aletas de resfriamento na parte traseira para evitar superaquecimento. As aberturas bass-reflex não devem ser obstruídas.

Posso usar este subwoofer com caixas de outras marcas?

Sim, o Signature Sub 930A é compatível com qualquer sistema de áudio. Certifique-se de respeitar a polaridade dos cabos e ajustar a frequência de corte de acordo com as caixas utilizadas.

Como substituir o fusível?

Desconecte o aparelho da rede elétrica. Abra o porta-fusível na parte traseira (9) e substitua o fusível defeituoso por um modelo idêntico (tipo indicado no amplificador). Use exclusivamente o tipo recomendado.

Qual é a garantia deste produto?

A Magnat oferece 5 anos de garantia nos alto-falantes e 2 anos no amplificador integrado. A garantia cobre defeitos de material e fabricação, mas não danos devido ao uso inadequado.

MANUAL DE UTILIZADOR Signature Sub 930A MAGNAT

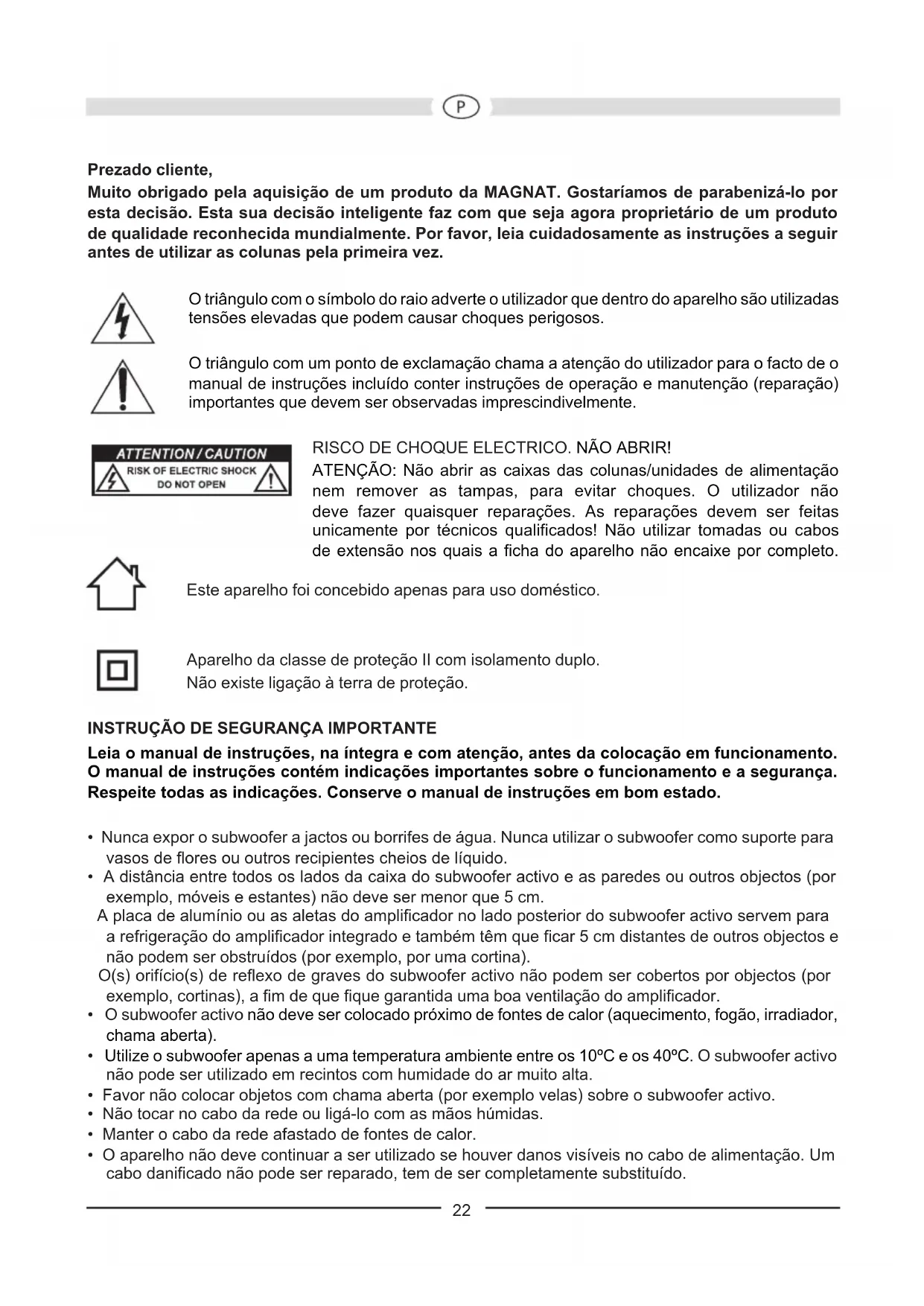

Muito obrigado pela aquisição de um produto da MAGNAT. Gostaríamos de parabenizá-lo por esta decisão. Esta sua decisão inteligente faz com que seja agora proprietário de um produto de qualidade reconhecida mundialmente. Por favor, leia cuidadosamente as instruções a seguir antes de utilizar as colunas pela primeira vez.

O triângulo com o símbolo do raio adverte o utilizador que dentro do aparelho são utilizadas tensões elevadas que podem causar choques perigosos.

O triângulo com um ponto de exclamação chama a atenção do utilizador para o facto de o manual de instruções incluído conter instruções de operação e manutenção (reparação) importantes que devem ser observadas imprescindivelmente.

RISCO DE CHOQUE ELECTRICO. NÃO ABRIR!

ATENÇÃO: Não abrir as caixas das colunas/unidades de alimentação nem remover as tampas, para evitar choques. O utilizador não deve fazer quaisquer reparações. As reparações devem ser feitas unicamente por técnicos qualificados! Não utilizar tomadas ou cabos de extensão nos quais a ficha do aparelho não encaixe por completo.

Este aparelho foi concebido apenas para uso doméstico.

Aparelho da classe de proteção II com isolamento duplo. Não existe ligação à terra de proteção.

INSTRUÇÃO DE SEGURANÇA IMPORTANTE

Leia o manual de instruções, na íntegra e com atenção, antes da colocação em funcionamento. O manual de instruções contém indicações importantes sobre o funcionamento e a segurança. Respeite todas as indicações. Conserve o manual de instruções em bom estado.

• Nunca expor o subwoofer a jactos ou borrifes de água. Nunca utilizar o subwoofer como suporte para vasos de flores ou outros recipientes cheios de líquido.
• A distância entre todos os lados da caixa do subwoofer activo e as paredes ou outros objectos (por exemplo, móveis e estantes) não deve ser menor que 5 cm.

A placa de alumínio ou as aletas do amplificador no lado posterior do subwoofer activo servem para a refrigeração do amplificador integrado e também têm que ficar 5 cm distantes de outros objectos e não podem ser obstruídos (por exemplo, por uma cortina).

O(s) orifício(s) de reflexo de graves do subwoofer activo não podem ser cobertos por objectos (por exemplo, cortinas), a fim de que fique garantida uma boa ventilação do amplificador.

• O subwoofer activo não deve ser colocado próximo de fontes de calor (aquecimento, fogão, irradiador, chama aberta).
• Utilize o subwoofer apenas a uma temperatura ambiente entre os 10°C e os 40°C. O subwoofer activo não pode ser utilizado em recintos com humidade do ar muito alta.
• Favor não colocar objetos com chama aberta (por exemplo velas) sobre o subwoofer activo.
• Não tocar no cabo da rede ou ligá-lo com as mãos húmidas.
• Manter o cabo da rede afastado de fontes de calor.

• O aparelho não deve continuar a ser utilizado se houver danos visíveis no cabo de alimentação. Um cabo danificado não pode ser reparado, tem de ser completamente substituído.

• Nunca colocar objectos pesados sobre o cabo da rede.

• O cabo da rede tem de ficar sempre bem acessível.
• Quando o aparelho não for utilizado durante um longo período (p. ex. durante as férias), deve ser desligado da rede eléctrica, retirando a ficha da tomada. O aparelho deve ser desligado da rede eléctrica também em caso de trovoada. Desta forma são evitados os danos causados por um raio ou por sobretensão na rede.
• Utilize nenhum produto de limpeza ou solvente químico, caso contrário poderá danificar-se a superfície.
• As reparações devem ser sempre executadas por pessoal especializado e qualificado, caso contrário existe o perigo de exposição a altas tensões perigosas ou outros perigos.

O SUBWOOFER ACTIVO MAGNAT SIGNATURE SUB930A

Este aparelho é adequado de forma óptica e acústica aos altifalantes da série MAGNAT Signature, mas pode ser naturalmente combinado com outros altifalantes.

Ao ligar o sistema de altifalantes, cuidar para que todos os aparelhos estejam desligados. Além disto, prestar atenção para que todos os cabos de altifalante estejam polarizados correctamente, ou seja, o pólo positivo da respectiva saída deve ser ligado com o pólo positivo da respectiva entrada, valendo o mesmo para o pólo negativo. Favor observar também as instruções de utilização do receptor/amplificador e dos altifalantes.

INSTALAÇÃO

A faixa de frequência reproduzida pelo subwoofer não depende da localização para ser ouvida por seres humanos, o que faz que a instalação seja, em geral, não problemática. Porém, deve-se dar preferência a um posicionamento nas proximidades dos altifalantes frontais. Além disto, deve-se prestar atenção para que a distância lateral para objectos e paredes e na retaguarda seja de pelo menos 20 cm, pois, caso contrário, a reprodução de graves pode sofrer influências negativas.

OS ELEMENTOS DE COMANDO DO SUBWOOFER (FIGURA 1)

Ligação à rede eléctrica (10)

Por tratar-se aqui de um subwoofer com amplificador integrado, é preciso ligá-lo através do cabo fornecido à rede eléctrica.

Comutador do modo de operação (2), LED indicador do estado de funcionamento (1), Botão liga/desliga (8)

	Botão liga/ desliga LIG	Botão liga/ desliga DESLIG.
Comutador do modo de operação LIG.	Subwoofer em operação contínua, o LED de sinalização acende na cor verde.Ajuste favorável para a reprodução de programas com muitas passagens de som baixo (é evitado um desligamento involuntário do subwoofer).	Subwoofer desligado LED de sinalização desligado.Este ajuste deve ser seleccionado se o aparelho não for utilizado por um tempo mais longo.
Comutador do modo de operação AUTO	Ligar/desligar automático activado (ajuste recomendado). Quando o subwoofer recebe um sinal do receptor, ele é ligado automaticamente. O LED fica verde.Caso o subwoofer não receba mais qualquer sinal, ele passa automaticamente para stand-by após certos minutos e o LED de sinalização fica vermelho.

Entrada AV "LFE" (6)

Ligar a saída de subwoofer de nível baixo do seu receptor (Sub-Pre-Out) à entrada AV do subwoofer (vide fig. 2). Para tal, é necessário um cabo Mono-Cinch (não fornecido com o aparelho). Atenção: Se o subwoofer for activado pela saída LFE, o regulador de frequência de separação fica fora de funcionamento.

Entradas „Line“ (7)

Para a ligação em saídas de baixo nível de um receiver/amplificador (modo estéreo), vide figura 3. Os dois canais são somados e reproduzidos pelo subwoofer.

Regulador de nível (5)

Com este regulador, pode-se ajustar o volume dos graves de acordo com as suas preferências, devendo-se proceder do seguinte modo:

1. Coloque o regulador de graves do seu amplificador na posição central (linear).
2. Muito importante: Rode o regulador totalmente para a esquerda (volume mínimo).
3. Reproduza música e aumente o volume com o ajuste do amplificador até o nível desejado
4. Regule o volume de graves com o ajuste de graves até o nível desejado.

Regulador da frequencia de separação (4)

Permite ajustar a frequência máxima de operação para o subwoofer. Em combinação com altifalantes para estantes, deve ser ajustada uma frequência entre 40 Hz e 200 Hz. Caso se utilize colunas, recomenda-se o ajuste de 50 Hz...100 Hz.

Regulador de fase (3)

Normalmente, o regulador de fase deveria ser ajustado em 0°. Em alguns casos, porém, pode ser vantajoso variar a fase entre 0° e 180° (por exemplo, no caso de distância grande entre o subwoofer e os altifalantes satélite frontais ou emcaso de propriedades acústicas desfavoráveis do cómodo). No geral, vale o seguinte: a posição correcta é aquela, na qual a faixa de tonalidade mais baixa soa da forma mais natural.

Fusível (9)

Utilizar apenas fusíveis do tipo indicado na parte de trás do amplificador, ao lado do suporte do fusível

CONSERVAÇÃO

Limpar as superfícies de preferência com um produto suave de limpeza doméstica. Portanto: não usar nessas superfícies de forma alguma produtos para o polimento de móveis.

DADOS TÉCNICOS

Configuração: Bassreflex subwoofer, ,Frontfire

Equipamento Estágio excitador de curso longo de 30 cm

Faixa de frequência: 18...200 Hz

Frequência de separação: 40...200 Hz regulável

Dimensões (LxAxP): 400 x 570 x 510 mm

Acessórios: Cabo de ligação à rede

RESERVADOS OS DIREITOS DE ALTERAÇÕES TÉCNICAS.
