Signature Sub 930A - Altoparlante MAGNAT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Subwoofer attivo
Marca	Magnat
Modello	Signature Sub 930A
Categoria	Altoparlante
Potenza di uscita RMS / Max	220 W / 440 W
Banda passante	18 - 200 Hz
Frequenza di taglio	40 - 200 Hz regolabile
Tipo di altoparlante	Driver a lunga escursione da 30 cm
Dimensioni (L x A x P)	400 x 570 x 510 mm
Peso (circa)	23 kg
Alimentazione	Rete 230 V / 50 Hz
Consumo elettrico	220 W (max)
Classe di protezione	II
Ingressi	1 x LFE (RCA), 1 x linea (RCA stereo)
Regolazioni	Volume, frequenza di taglio, fase (0°-180°), modalità (ON/AUTO/OFF)
Indicatore di funzionamento	LED verde (acceso), rosso (standby)
Accessori forniti	Cavo di alimentazione
Temperatura ambiente	10 °C a 40 °C
Distanza minima dalle pareti	5 cm
Manutenzione e pulizia	Pulire con un detergente delicato, non con vernici
Sicurezza	Non aprire l'involucro, proteggere dall'acqua, utilizzare solo fusibili del tipo specificato
Garanzia	5 anni per altoparlanti, 2 anni per amplificatori

Domande frequenti - Signature Sub 930A MAGNAT

Come collegare il subwoofer Signature Sub 930A al mio ricevitore?

Collegare l'uscita Sub-Pre-Out del ricevitore all'ingresso AV LFE del subwoofer utilizzando un cavo mono-cinch (non fornito). È anche possibile utilizzare gli ingressi linea (RCA) se il ricevitore non dispone di un'uscita LFE.

Qual è il ruolo della regolazione di fase e come regolarla?

La regolazione di fase (0° a 180°) consente di regolare la sincronizzazione tra il subwoofer e gli altoparlanti principali. In genere, impostare su 0°. Se il suono dei bassi sembra squilibrato, ruotare la manopola fino a ottenere un suono naturale.

Come regolare la frequenza di taglio?

La frequenza di taglio (40-200 Hz) determina il limite superiore dei bassi riprodotti. Per altoparlanti da libreria, impostare tra 40 e 200 Hz. Per altoparlanti a colonna, scegliere tra 50 e 100 Hz.

Qual è la differenza tra le modalità ON e AUTO?

La modalità ON mantiene il subwoofer sempre acceso (LED verde). La modalità AUTO lo mette in standby (LED rosso) dopo alcuni minuti senza segnale e lo riattiva automaticamente al ricevimento di un segnale. La modalità AUTO è consigliata per risparmiare energia.

Perché il mio subwoofer non si accende?

Verificare che il cavo di alimentazione sia collegato correttamente e che l'interruttore accensione/spegnimento (8) sia in posizione ON. Assicurarsi che la modalità selezionata (ON o AUTO) sia appropriata. Se il problema persiste, provare con un'altra presa di corrente.

Come pulire il subwoofer?

Utilizzare un panno morbido e asciutto o leggermente umido con un detergente delicato. Non utilizzare mai vernici, solventi o prodotti abrasivi che potrebbero danneggiare la superficie.

Quale distanza minima rispettare intorno al subwoofer?

Lasciare almeno 5 cm di spazio libero intorno al cabinet e alle alette di raffreddamento sul retro per evitare il surriscaldamento. Le bocchette bass-reflex non devono essere ostruite.

Posso usare questo subwoofer con altoparlanti di altre marche?

Sì, il Signature Sub 930A è compatibile con qualsiasi sistema audio. Assicurarsi di rispettare la polarità dei cavi e regolare la frequenza di taglio in base agli altoparlanti utilizzati.

Come sostituire il fusibile?

Scollegare l'apparecchio dalla rete. Aprire il portafusibile sul retro (9) e sostituire il fusibile difettoso con un modello identico (tipo indicato sull'amplificatore). Utilizzare esclusivamente il tipo raccomandato.

Qual è la garanzia di questo prodotto?

Magnat offre 5 anni di garanzia sugli altoparlanti e 2 anni sull'amplificatore integrato. La garanzia copre i difetti materiali e di fabbricazione, ma non i danni dovuti a uso improprio.

MANUALE UTENTE Signature Sub 930A MAGNAT

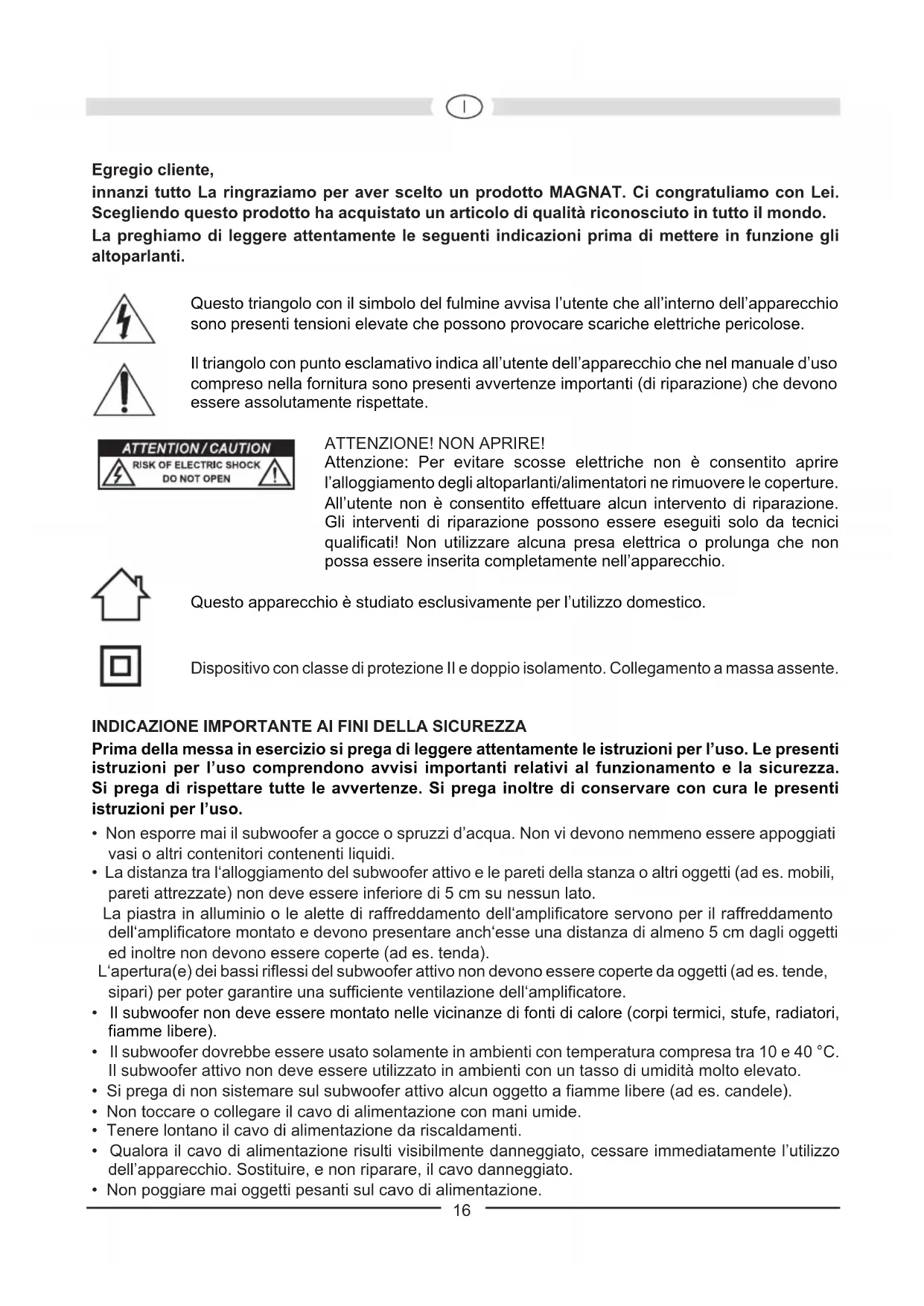

innanzi tutto La ringraziamo per aver scelto un prodotto MAGNAT. Ci congratuliamo con Lei. Scegliendo questo prodotto ha acquistato un articolo di qualità riconosciuto in tutto il mondo.

La preghiamo di leggere attentamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti.

Questo triangolo con il simbolo del fulmine avvisa l'utente che all'interno dell'apparecchio sono presenti tensioni elevate che possono provocare scariche elettriche pericolose.

Il triangolo con punto esclamativo indica all'utente dell'apparecchio che nel manuale d'uso compreso nella fornitura sono presenti avvertenze importanti (di riparazione) che devono essere assolutamente rispettate.

ATTENZIONE! NON APRIRE!

Attenzione: Per evitare scosse elettriche non è consentito aprire l'alloggiamento degli altoparlanti/alimentatori ne rimuovere le coperture. All'utente non è consentito effettuare alcun intervento di riparazione. Gli interventi di riparazione possono essere eseguiti solo da tecnici qualificati! Non utilizzare alcuna presa elettrica o prolunga che non possa essere inserita completamente nell'apparecchio.

Questo apparecchio è studiato esclusivamente per l'utilizzo domestico.

Dispositivo con classe di protezione II e doppio isolamento. Collegamento a massa assente.

INDICAZIONE IMPORTANTE AI FINI DELLA SICUREZZA

Prima della messa in esercizio si prega di leggere attentamente le istruzioni per l'uso. Le presenti istruzioni per l'uso comprendono avvisi importanti relativi al funzionamento e la sicurezza. Si prega di rispettare tutte le avvertenze. Si prega inoltre di conservare con cura le presenti istruzioni per l'uso.

• Non esporre mai il subwoofer a gocce o spruzzi d'acqua. Non vi devono nemmeno essere appoggiati vasi o altri contenitori contenenti liquidi.
• La distanza tra l'alloggiamento del subwoofer attivo e le pareti della stanza o altri oggetti (ad es. mobili, pareti attrezzate) non deve essere inferiore di 5 cm su nessun lato.

La piastra in alluminio o le alette di raffreddamento dell'amplificatore servono per il raffreddamento dell'amplificatore montato e devono presentare anch'esse una distanza di almeno 5 cm dagli oggetti ed inoltre non devono essere coperte (ad es. tenda).

L'apertura(e) dei bassi riflessi del subwoofer attivo non devono essere coperte da oggetti (ad es. tende, sipari) per poter garantire una sufficiente ventilazione dell'amplificatore.

• Il subwoofer non deve essere montato nelle vicinanze di fonti di calore (corpi termici, stufe, radiatori, fiamme libere).
• Il subwoofer dovrebbe essere usato solamente in ambienti con temperatura compresa tra 10 e 40 °C. Il subwoofer attivo non deve essere utilizzato in ambienti con un tasso di umidità molto elevato.
• Si prega di non sistemare sul subwoofer attivo alcun oggetto a fiamme libere (ad es. candele).
• Non toccare o collegare il cavo di alimentazione con mani umide.
• Tenere lontano il cavo di alimentazione da riscaldamenti.
• Qualora il cavo di alimentazione risulti visibilmente danneggiato, cessare immediatamente l'utilizzo dell'apparecchio. Sostituire, e non riparare, il cavo danneggiato.

• Non poggiare mai oggetti pesanti sul cavo di alimentazione.

• Il cavo di alimentazione deve essere sempre accessibile.

• Se l'apparecchio non è utilizzato per un periodo prolungato (ad es. vacanze) si consiglia di staccare la spina dalla presa di corrente. Anche in caso di temporale è necessario scollegare l'apparecchio dalla rete elettrica. In questo modo si evita il danneggiamento da fulmine o sovratensione.
• Non usare prodotti per la pulizia o solventi chimici, che possono danneggiare la superficie dell'apparecchio.
• Gli interventi di riparazione devono essere affidati sempre ad addetti specializzati poiché altrimenti ci si espone ad alte tensioni pericolose o altri rischi.

IL SUBWOOFER ATTIVO MAGNAT SIGNATURE SUB930A

Questo apparecchio si adatto otticamente ed acusticamente alla serie di altoparlanti MAGNAT Signature. Ovviamente può essere combinato anche con qualsiasi altro tipo di altoparlante.

Prima di collegare gli altoparlanti è necessario assicurarsi che tutti gli apparecchi siano disattivati. Inoltre assicurarsi che tutti i cavi degli altoparlanti abbiano una polarizzazione corretta, vale a dire che il polo positivo della relativa uscita sia collegato col polo positivo della rispettiva entrata ed il polo negativo con il rispettivo polo negativo. Si prega inoltre di osservare le indicazioni dettate nel manuale d'uso del proprio ricevitore/amplificatore e degli altoparlanti.

MONTAGGIO

La frequenza trasmessa dal subwoofer non è percepibile dall'udito umano e per questo in generale il montaggio non risulta particolarmente difficile. Si consiglia tuttavia una sistemazione davanti alla postazione di ascolto vicino agli altoparlanti frontali. Si consiglia inoltre di mantenere una distanza laterale e dalla parte posteriore verso oggetti e pareti di almeno 20 cm. In caso contrario potrebbe essere compromessa la riproduzione dei bassi.

GLI ELEMENTI DI CONTROLLO DEL SUBWOOFER (FIGURA 1)

Collegamento alla rete (10)

Essendo un subwoofer con amplificatore integrato, deve essere collegato alla rete mediante il cavo fornito in dotazione.

Interruttore modo funzionamento (2), Visualizzazione dello stato operativo (1), interruttore d'accensione (8)

	Interruttore di accensione ON Interruttore di accensione OFF
Interruttore modo funzionamento ON	Subwoofer in funzionamento continuo, il LED è verde. Impostazione pratica per la riproduzione di programmi con lunghi passaggi silenziosi (si evita uno spegnimento involontario del subwoofer).	Subwoofer è disattivato, il LED è spento. Quando l'apparecchio non viene utilizzato per un periodo prolungato, si consiglia di scegliere questa impostazione.
Interruttore modo funzionamento AUTO	L'accensione / spegnimento automatico è attivata (impostazione consigliata). Quando il subwoofer riceve un segnale dal ricevitore, questi si accende automaticamente e il LED è verde. Quando il subwoofer non riceve più alcun segnale, dopo alcuni minuti passa automaticamente in modalità standby, il LED è rosso.

Ingresso AV "LFE" (6)

Collegare l'uscita dei livelli bassi del subwoofer del proprio ricevitore (Sub-Pre-Out) con l'ingresso AV del subwoofer (vedi fig. 2). Per questa operazione è necessario un cavo Mono-Cinch (non compreso nella fornitura). Attenzione: se il subwoofer viene controllato da un ingresso LFE, il regolatore di separazione frequenza non ha alcuna funzione.

Ingressi Line (7)

Per il collegamento delle uscite dei livelli bassi di un ricevitore/amplificatore (funzionamento stereo) vedere figura 3. I due canali vengono sommati e riprodotti dal subwoofer.

Regolatore del livello (5)

Con questo regolatore si imposta a piacere il volume dei bassi:

1. Portare in posizione centrale (lineare) il regolatore dei bassi nell'amplificatore.
2. Molto importante: girare il regolatore del livello fino alla posizione d'arresto sinistra (volume minimo).
3. Accendere la musica ed aumentare a piacere il volume con il regolatore dell'amplificatore.
4. Con il regolatore del livello portare il livello dei bassi al volume desiderato.

Regolatori di separazione frequenz (4)

Vanno regolati secondo la frequenza più elevata alla quale opera il subwoofer. In combinazione con gli altoparlanti da scaffale la frequenza dovrebbe essere impostata su 40 Hz – 200 Hz, se si impiegano altoparlanti fissi è consigliata un'impostazione su 50 Hz – 100 Hz.

REGOLATORE DI FASE (3)

Nel funzionamento normale si consiglia di posizionare il regolatore di fase su 0°. In pochi casi potrebbe essere vantaggioso variare la fase tra 0° e 180° (ad es. In caso di distanza elevata tra subwoofer ed i satelliti frontali o in caso di caratteristiche acustiche sfavorevoli dell'ambiente) Generalmente vale: La posizione corretta è quella nella quale il campo del suono fondamentale inferiore risuona in modo più naturale.

Fusibile (9)

Devono essere impiegati solo fusibili del tipo indicato sul retro dell'amplificatore nel triangolo stampato di fianco al portafusibile.

PULIZIA

Utilizzare per la pulizia delle superfici un detergente delicato, non utilizzare quindi alcun prodotto per la pulizia dei mobili o sim.

DATI TECNICI

Configurazione: Bassreflex subwoofer, 'Frontfire'

Dotazione: Eccitatore a corsa lunga da 30 cm

Potenza d'uscita RMS/max.: 220 / 440 Watt

Gamma di frequenza: 18 – 200 Hz

Frequenza di taglio: 40 – 200 Hz regolabile

Dimensioni (largh. x alt. x prof.): 400 x 570 x 510 mm

Accessori: Cavo di rete

CON RISERVA DI APPORTARE MODIFICHE TECNICHE
