MANUALE UTENTE Monitor Reference 3A MAGNAT

Awertenze importanti per l'installazione / certificato di garanzia

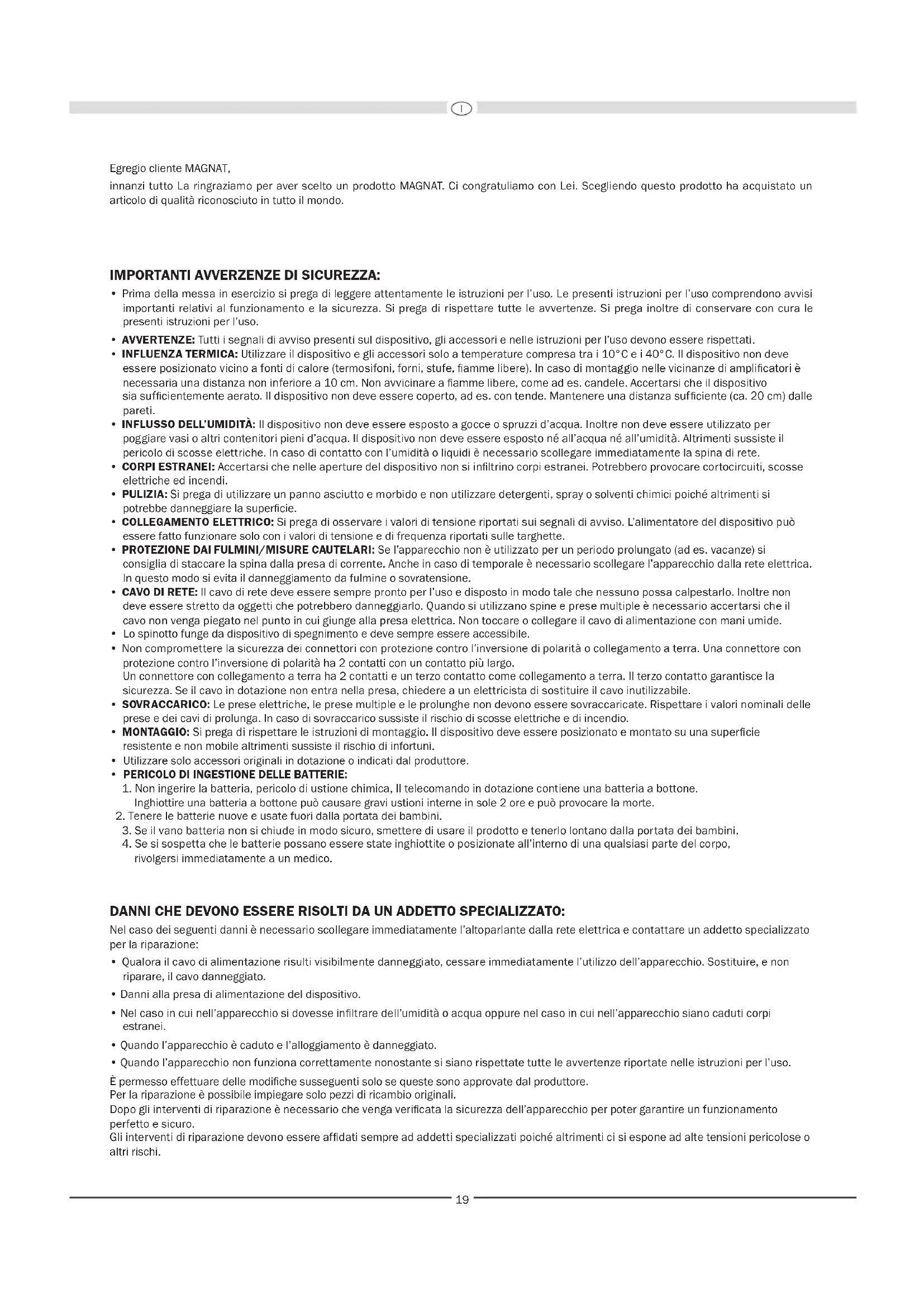

innanzi tuto La ringraziamo per aver scelto un prodotto MAGNAT. Ci congratuliamo con Lei. Scegliendo quello prodotto ha acquistato un articolo di qualità riconosciuto in tutto il mondo.

IMPORTANT AVVERZENZE DI SICUREZZA:

• Prima della messa in esercizio si prega di leggere attendamente le istruzioni per l'uso. Le presenti istruzioni per l'uso comprendono avvisi importanti relativi al funzionamento e la sicurezza. Si prega di rispetto delle avventenze. Si prega inoltre di conservare con cura le presenti istruzioni per l'uso.
• AVVERENZE: Tutti i segnali di avviso presenti sul dispositivo, gli accessori e nelle istruzioni per l'uso devono essere rispetto.
• INFLUENZA TERMICA: Utilizzato il dispositivo e gli accessori sono a temperature compresa tra i 10^ e i 40^ . Il dispositivo non devese posizionato vicino a fonti di calorie (termosifoni, forn, stufe, fiamme libere). In caso di montaggio nelle vicinanze di amplificatori è necessaria una distance non inferiore a 10 cm. Non avvincare a fiamme libere, come ad es. candele. Accertarsi che il dispositivo si sufficientemente aerato. Il dispositivo non deve essere coperto, ad es. con tende. Mantenere una distance sufficiente (ca. 20 cm) dalles pareti.
• INFLUSSO DELL'UMIDITA: Il dispositorio non deve essere esposto a gocce o spruzzi d'acqua. Inoltre non deve essere utilizzato per poggiare vasi o altri contentori pieni d'acqua. Il dispositorio non deve essere esposto né all'acqua né all'umidità. Altrimenti sussiste il pericolò di scosse elettriche. In caso di contatto con l'umidità o liquidi è necessario scollegare immediamente la spina di rete.
  CORPI ESTRANEl: Accertarsi che nelle aperture del dispositivo non si infiltrino corpi estranei. Potrebbero provocare cortocircuiti, scosse elettriche ed incendi.
  PULIZA: Si prega di utilizzato un panno asciutto e morbido e non utilizzato detergenti, spray o solventi chimici poiché altrimenti si potrebbe danneggiare la superficie.
  COLLEGAMENTO ELETTRICO: Si prega di osservare i valori di tensione riportati sui segnali di avviso. L'alimentatore del dispositivo cui esere fatto funzionare solo con i valori di tensione e di frequenza riportati sulle targhette.
  PROTEZIONE DAI FULMINI/MISURE CAUTELARI: Se l'apparecchio non è utilizzato per un periodo prolongato (ad es. vacanze) si consiglia di staccare la spina alla presa di corrente. Anche in caso di temporale è necessario scollegare l'apparecchio alla rete elettrica. In quello modo si evita il danneggiamento da fulmine o sovratensione.
• CAVO DI RETE: Il cavo di rete deve essere sempre pronto per l'uso e disposto in modo tale che nessuno possa calpesterarlo. Inoltre non deve essere stretto da oggetti che potrebbero dannegiarlo. Quando si utilizzato spine e prese multiple è necessario accertarsi che il cavo non venga piegato nel punto in cui giunge alla presa elettrica. Non toccare o collegare il cavo di alimentazione con mani umide.
• Lo spinotto funge da dispositivo di spegnimento e deve sempre essere accessibile.
  Non compromettere la sicurezza dei connettori con protezione contro l'inversione di polarità o collegamento a terra. Una connetore con protezione contro l'inversione di polarità ha 2 contatti con un contatto più large. Un connettore con collegamento a terra ha 2 contatti e un terzo contatto come collegamento a terra. Il terzo contatto garantisce la sicurezza. Se il cavo in dotazione non entra nella presa, chiedere a un elettricista di sostituire il cavo inutilizzabile.
  SOVRACCARIO: Le prese elettriche, le prese multiple e le prolonghe non devono essere sovraccaricate. Rispettare i valori nominali delle prese e dei cavi di prolunga. In caso di sovraccarico sussiste il rischio di scosse elettriche e di incendio.
• MONTAGGIO: Si prega di rispetto le istruzioni di montaggio. Il disposito deve essere posizionato e montato su una superficie resistente e non mobile altrimenti sussiste il rischio di infortuni.
• Utilizzare solo accessori origini in dotazione o indicati dal produttore.

• PERICOLO DI INGESTIONE DELLE BATTERIE:

• Non ingerire la batteria, pericolo di ustione chimica, Il telecomando in dotazione contiene una batteria a bottone. Inghiottire una batteria a bottone cui cause gravi ustioni interne in sole 2 ore e pou provocare la morte.

• Tenere le batterie nuove e usate fuori alla portata dei bambini.

• Se il vano batteria non si chiude in modo sicuro, smettere di usare il prodotto e tenerlo lontano alla portata dei bambini.

• Se si sospetta che le batterie possano essere state inghiovite o posizionate all'internalo di una qualiasi parte del corpo, rivolgersi immediatamente a un medico.

DANNI CHE DEVONO ESSERE RISOLTI DA UN ADDETTO SPECIALIZZATO:

Nel caso dei segunti danni e necessario scollegare immediatamente l'altoparlante alla rete elettrica e contattare un addetto specializzato per la riparazione:

• Qualora il cavo di alimentazione risulti visibilmente danneggiato, cessare immediatamente l'utilizzo dell'apparecchio. Sostituire, e non riparare, il cavo danneggiato.
  Danni alla presa di alimentazione del dispositivo.
• Nel caso in cui nell'apparecchio si dovesse infiltrare dell'umidità o acqua oppure nel caso in cui nell'apparecchio siano caduti corpi estranei.
• Quando l'apparecchio è caduto e l'alloggiamento è danneggiato.
  Quo 10

É permesso effettuare delle modifiche susseguenti solo sequeste sono approbate dal produttore. Per la riparazione è possible impiegare solo pezzi di ricambio originali.

Dopo gli interventi di riparazione è necessario che venga verificata la sicurezza dell'apparecchio per poter garantire un funzionamento perfetto e sicuro.

Gli interventi di riparazione devono essere affidiati sempre ad addetti specializzati poiche altrimenti ci si espone ad alte tensioni pericolose o altri rischi.

Qesto triangolo con il symbolo del fulmine avvisa l'utente che all'interno dell'apparecchio sono presenti tensioni elevate che possono provocare scariche elettriche pericolose.

Il triangolo con punto esclamativo indica all'utente dell'apparecchio che nel manuale d'uso compreso nella fornitura sono presenti avvertenze importanti (di riparazione) che devono essere assolutamente rispetto.

Attenzione! Non apriere!

ATTENZIONE: Per evitare scosse elettriche non è consentito après l'alloggamento degli altoparlanti/ alimentatore ne rimuovere le coperture. All'utente non è consentito effettuare alcun intervento di riparazione. Gli interventi di riparazione possono essere eseguiti solo da tecnici qualiificati! Non utilizzare alcuna presa elettrica o prolunga che non possa essere inserita completamente nell'apparecchio.

AVVERTENZE PER LO SMALTIMENTO

Secondo quanto prescritto alla direttiva europea 2012/19/EU e necessario che tutti i dispositivi elettrici ed elettronici vengano smaltiti separamente dai centri di raccolta preposti. Si prega di rispetto le regolamentazioni locali e smaltire i dispositivi usati non insieme ai normali rifiuti domestici.

Smaltimento della batteria

Le batterie esauste sono da considerarsi rifiuti speciali e devono essere smaltite seconde le regolamentazioni attuali.

DICIHIARAZIONE DI CONFORMITA

Con la presente la ditta Magnat Audio-Produkte GmbH dichiarare che l'appareccchio MONITOR REFERENCE 5A, 3A, 2A è conforme ai requisiti di base e alle altre prescrizioni rilevanti della Direttiva 2014/53/EU. La dichiarazione di conformità è disponibile al site www.magnat.de nell'area download dell'appareccchio.

USO CONFORME ALLE DISPOSIZIONI

Questo appearecchio è studiato esclusivamente per l'utilizzo domestico.

CONTENUTO

(A) 1 × Altoparlante attivo
(B) 1 x Altoparlante passivo
(C) 1 x Cavo di alimentazione per l'altoparlante attivo
(D) 1 x Telecomando incl. batteria (2 x AAA)
(E) 3m Cavo altoparlante
(F) 1x Istruzioni per l'uso (incl. certificato di garanzia)

DISIMBALLAGGIO DELL'ALTOPARLANTE

Si prega di disimballare con cautela gli altoparanti e gli accessori e di verificare il contento del cartone originale consultando la lista precedente delle risportata. In caso di un danno dovuto al trasporto si prega di contattare il proprio fornitore. Conservare accuramente il materiale di imballaggio. La confezione originale consente in caso di successivo tranferimento ed in caso di interventi di servizio di poter effettuire un trasporto in tutte sicurezza.

ELEMENTI DI COMANDO

Indicatore di stato LED dell'altoparlante attivo (fig.1)

• luce rosso: modalità stand-by
• luce rosso lampeggiante: modalita Mute attiva, il volume è disattivato
• luce verde: ingresso analogico attivo (Phono/Line)
• luce arancione: Ingresso AUX attivo (presa jack da 3,5 mm)
• luce turchese: ingresso digitale ottico attivo
• luce bianco: ingresso HDMI (ARC) attivo
• luce blu: ingresso Bluetooth attivo, con collegamento ad apparecchio sorgente
• luce blu, lampeggiante velce: ingresso Bluetooth attivo, apparecchio in modalità pairing
• luce blu, lampeggiante lenta: ingresso Bluetooth attivo, nessun collegamento ad apparecchio sorgente

Elementi di comando posteriori dell'altoparlante attlo (fig. 2)

(2) Interruttore di corrente
(3) Collegamento alla rete
(4) Interruftore PHONO/LINE
(5) Morsetto di terra GND
(6) RCA IN: Ingresso stereo analogico (attacco cinch)
(7) AUX IN: Ingresso stereo analogico (presa jack da 3,5 mm)
(8) OPTICAL: Ingresso digitale ottico
(9)HDMI (ARC):Ingrezzo HDMI (ARC)
(10) Manopola/pulsante per la regolazione del volume et la selezione della sorgente
(11) LEFT CHANNEL OUTPUT: Collegamento per l'altoparlante passivo sinistro

Attenzione:

Essendo un altopariante con amplificatore integrato, delve essere collegato alla rete mediante il cavo fornito in dotazione.

Comando con Il telecomando del sistema (fig. 3):

(13) ON/STBY: Attiva l'apparecchio quando si trova in modalità Standby. Quando il Standby-LED (fig. 1, (1)) non è accesso è necessario attivare l'interruttore di rete sulla parte posteriore (fig. 2, (2)). Viceversa, l'apparecchio può essere attivato alla modalità Power alla modalità Standby.
(14) VOLUME: Aumenta (+)/riduce (-) il volume.
(15) TREBLE: aumenta (+) o diminuisce (-) il volume delle alte frequenze per una regolazione manuale dello spettro acustico.
(16) BASS: augmenta (+) o diminuisce (-) il volume delle basse frequenze per una regolazione manuale dello spettro acustico.
(17) LINEAR: Azza alla delle modifiche effettuate alla risposta in frequenza del dispositivo (tasti 15 e 16).
(18) MUTE: Disattiva e riattiva il volume.
(19) SOURCE: per selezionare l'ingresso audio: PHONO/LINE, AUX IN, OPTICAL, HDMI (ARC), BLUETOOTH
(20) PAIR: durante il funzionamento in Bluetooth, impostare l'apparecchio in modalità pairing, per stabilire una connessione con un dispositivo sorgente Bluetooth. L'indicatore di stato LED di colore blu (fig. 1, (1)) lampeggia velocamente.

INSTALLAZIONDE DEGLI ALTOPARLANTI

Si ottiene la posizione d'ascolto ottimale quando gli altoparlanti ed il punto d'ascolto formano un triangolo isoscele. Posizionando l'altoparlante sinistro e quello destro alla stessa distance dal punto d'ascolto, i segnali acustici sono in fase e viene generato uno spettro acustico naturale e bilanciato. (Fig. 4)

Gli altoparlanti devono essere visibili dal punto d'ascolto. Ostacoli fonoassorbenti o riflettenti producono distorsioni del suono. Inoltre quando si installano gli altoparlanti devono essere rispetto le seguente distance:

MONITOR REFERENCE 5A: Dalla parete posteriore almeno 20~cm , dalla parete laterale almeno 30~cm . In quello modo si evita una riproduzione eccessiva dei bassi.

MONITORE REFERENCE 3A, 2A: Anche gli altoparlanti da scaffale dovrebbero essere installati possibilmente perché ave ostacoli, la distanza laterale e posteriori alle pareti ed oggetti dovrebbe essere almeno di 10 cm, i tweeter dovrebbero trovarsi ad altezza delle orecchie. Quando gli altoparlanti vengono sistemi in uno scaffale, è necessario cheanche verso l'alto si rispetto una distance minima di 10 cm verso le aste dello scaffale o il soffitto.

COLLEGAMENTO MAGNAT MONITOR REFERENCE 5A,3A,2A

Collegamento al altoparlante attivo delle fonti audio

1. Connessione a un amplificatore, ricevitore AV o a un'altra sorgente audio analogica

Collegare l'ingresso audio dell'altoparlante attivo (RCA IN, fig. 2 (6)) all'uscita audio dell'apparecchio utilizzando un cavo audio RCA stereo.

ATTENZIONE: l'interruttore (fig. 2 (4)) deve essere impostato su LINE.

2. Collegamento di un giradischi all'altoparlante attivo (Giradischi con sistema a magnete (MM))

Collegare l'ingresso audio dell'altoparlante attivo (RCA IN, fig. 2 (6)) all'uscita audio del giradischi utilizzando un cavo audio RCA stereo. In aggiunta occorre collegare il cavo di massa del giradischi (se presente) al morsetto a vite (fig. 2 (5)).

ATTENZIONE: l'interruttore (fig. 2 (4)) deve essere impostato su PHONO.

3. Collegamento ad un'uscita cuffie o un'uscita preamplificatore con spina jack da 3.5 mm

Collegare l'ingresso audio dell'altoparlante attivo (AUX IN, fig. 2 (7)) all'uscita per cuffie dell'amplificatore, apparecchio TV,lettore MP3, smartphone ecc. utilizzando un cavo audio da 3,5mm / jack stereo da 3,5mm

4. Collegamento a sorgenti audio digitali

Collegare l'ingresso audio digitale dell'altoparlante attivo (Digital IN, fig. 2 (8)) all'uscita digitale dellettore CD, computer, console per videogiochi,lettore di rete o TVutilizzando un cavo audio digitale ottico.

SI PREGA DI CONSIDERARE CHE: L'ingresso digitale è ideale per segnali stereo fina a 24Bit/192kHz.

5. Collegamento con un dispositlvo sorgente Bluetooth

Selezione l'ingresso Bluetooth dell'altoparlante attivo. Se in precedenza era gli stato impostato un collegamento a una sorgente Bluetooth, l'apprecchio cerccherà automaticamente di collegarsi a quel dispositivo. Potrebbe anche risultare necessario confermare manually la riconnessione alla sorgente.

Qualora non sia stato effettuato alcun collegamento precedente o la connessione non possa essere ripristinata, attivare la modalità collegamento, dettaanche modalitàpairing.Per selezionare la modalitàpairing dell'altoparlante, premere per quali che istante il pulsante PAIR (fig. 4 (28)) del telecomando. Quando la modalitàpairing è attiva, l'indicatore di stato LED di colore blu lampeggia velocamente....

Selezionare ora la modalità Bluetooth dell'apparecchio sorgente. L'altoparlante verrà visualizzato nella lista dei dispositivi Bluetooth come „MONITOR REFERENCE 5A", „MONITOR REFERENCE 3A" o „MONITOR REFERENCE 5A". Qualora non comparisse nella lista, attivare manually la ricerca dei dispositivi Bluetooth dall'apparecchio sorgente e assicurarsi che l'altoparlante sia impostato sulla modalità pairing.

A seconda degli apparecchi sorgente, durante la procedura di collegamento pue essere richiesto di inserire una password. Confermare con "Accetta". Se successivamente verrar richiesta una password, inserire le password standard 0000^ o 1234^ . Qualora归来 il collegamento venga richiesto se si vuole stabilire una connessione, rispondere con Si'. Una volta che gli apparecchi sono connessi, I'indicatore di stato LED di colore blu si accendera smettingdo lampeggiare..

L'altoparlante supporta il valido standard di trasmissione audio ,Qualcomm aptXTM . Se anche l'appareccchio sorgente supporta questa tecnica, al momento della connessione Bluetooth verrà selezionata automaticamente la modalità di trasmissione ,Qualcomm aptXTM .

6. Collegare II televisore alla porta HDMI/ARC (fig. 2, pos. 9)

Collegare l'apparecchio TV a esta porta, se il tevisore dispone di un collegamento HDMI con funzione ARC (Audio Return Channel, HDMI 1.4 Standard).

Nel cas ini la porto HDMi della TV utilizzata supporti funzione CEC (Consumer Electronics Control), diverse funzioni del dispositivo Sounddeck (es: accensione/spegnimento, volume e modalita silenziosa) possono essere comandate tramite il telecommando della TV. Quale tip di funzione CEC sia effettamente disponibile dipende dal modello di teilevisore e va pertanto verificato. A tal fine, si raccomanda la lettura delle istruzioni d'uso del teilevisore. La maggior parte dei produttori abbina una propria denominazione alla funzione CEC, che include spesso il termin "link". Attenzione: per motivi tecnici, la funzione CEC è disponibile solotramite la connessione HDMI

In alcuni casi, sare necessario attivare tali funzioni dal menu del tevisore.

Il cavo di collegamento HDMI richiesto non è compreso nella dotazione.

Si pregadiconsiderareche:

Verificare se I'uscita della fonte audio

a) presente un livello di volume fisso o

b) se il livello più essere regolato con il regolatore del volume della fonte audio.

In caso di a) il volume cui essere regolato con il telecomando del MAGNAT MONITOR REFERENCE.

in caso di b) è necessario che il livello della fonte audio venga regolato in modo tale che con una regolazione al massimo del volume del MONITOR REFERENCE non si percepiscano delle distorsioni. Anche al volume della fonte audio è necessario prestare attenzione. Anche in quello caso non devono verificarsi delle distorsioni.

Collegamento dell'altoparlante a sinlstra:

Il set è composto da un altoparlante attivo e da un altoparlante passivo. Nell'altoparlante attivo è presente un amplificatore Stereo. L'altoparlante sinistro passivo viene collegato al cavo in dotazione. Si prega di rispetto le polarità. Il polo positivo dell'altoparlante attivo deve essere collegato al polo positivo dell'altoparlante passivo ed il polo negativo dell'altoparlante attivo con il polo negativo dell'altoparlante passivo. Un filo del cavo dell'altoparlante è contrassegnato per evitare un'inversione dei poli.

Collegamento dell'alimentazione elettrica dell'altoparlante attivo

La fornitura compende il cavo di rete più diffuso (E). Tuttavia il cavo di rete utilizzato nel paese dell'utente potrebbe essere diverso.

Nel caso in cui il cavo di rete non dovesse essere adatto per le prese elettriche oppure non si è certi del modello adatto si prega di contattare il proprio rivenditore Magnat.

1. Inserire il cavo di rete a 3 poli nella presa dell'amplificatore del altopariante attivo (fig. 2, (3)).
2. Inserire il cavo di rete nella presa elettrica. Accertarsi di utilizzare la spina di rete adatta per la presa elettrica (vedi awertenza precedente).

FUNZIONAMENTO

Non appena l'apparecchio riceve energia e l'interruttore d'alimentazione (fig. 2 (2)) é acceso, il LED rosso STBY dell'altoparlante attivo si accende. L'altoparlante si trovà quando in modalità standby. Attraverso gli ingresschi (6), (7), (8), (9) e il Bluetooth, é possible collegare all'altoparlante attivo 5 diverse sorgenti contemporaneamente. Mediente il telecommando (fig. 3 (13)), é possible accendere l'altoparlante e selezioniare una sorgente con il tasto (19). Il volume viene regolato con il tasto (14), perché il tasto (18) esclude l'audio dell'altoparlante. Con i tasti BASS (16) e TREBLE (15) é possible modificare il livello dei bassi e degli alto in base alla collocazione e al gusto personale. Il tasto LINEAR serve a ripristinare i valori Bass e Treble.

In alternative I'altoparlante pue essere regolato dal pannello di collegamento posteriore dell'altoparlante attivo (fig. 2). Premendo una volta il regolatore VOLUME/SOURCE (10) l'altoparlante attivo si accende, premendolo ulteriormente vengono attivati gli ingressi uno più altrato. Ruotando il regolatore è possible impostare il volume. Premere a lungo per impostare la modalità standby dell'altoparlante.

Si prega di considerare che: La regolazione ottimale dei toni degli altoparanti MAGNAT si ottiene con i regolatori in posizione centrale, perché con una riproduzione lineare dell' amplificatore. Se i regolatori sono stati spostati di molto, viene trasmessa maggiore energia ai tweeter e/o ai woofer provocando la loro restruzione se si utilizza un volume alto.Fare quando attenzione alle distorsioni quando si imposta il volume e, se vengono avvertite, abbassarlo subito.

FUNZIONE AUTO-STANDBY

L'apparechio dispone di una funzione auto-standing by che attiva automaticamente la modalità standby durante ca. 60 minuti di assenza di segnale audio negli ingressii. Questa funzione è conforme al regolamento EU sul risparmio energetico (1275/2008 EG) e limita il consumo energetico qualora l'apparechio resti inavvertamente acceso durante l'utilizzo.

Questa funzione cui è sere disattivata come illustrato di seguito:

Premere il pulsante MUTE sul telecomando. Tenere quindi premuta per 5 secondi la manopola Volume/Source posta sul retro dell'altoparlante destro e poi rilasciare. Il LED verde nel display lampeggerà due volte per confermare l'operazione. La funzione auto-standby è quindi disattiva.

Ripetere la procedura per riattivare la funzione auto-standby. Il LED verde nel display lampeggerà una volta per confirmare l'operazione.

ATTENZIONE:

In caso di intervento nell'altoparlante o gli accessori si perde l'autorizzazione di esercizio. Per il funzionamento è necessario utilizzare gli accessori compresi nella fornitura. ZGli accessori supplementari devono essere previsti per lo scopo d'impeggo e funzionare correttamente.

DATI TECNICI

MONITOR REFERENCE 5A MONITOR REFERENCE 3A

Configurazione: bassreflex 2,5 vie, attivo bassreflex 2 vie, attivo
Dotazione altoparlante: 170 mm unità woofer	170 mm unità toni bassi-midrange	25 mm calotta toni alto
	25 mm calotta toni alto
Potenza d'uscita (RMS/Max.): 2 x 60 / 2 x 120 Watt 2 x 40 / 2 x 80 Watt
Campo di frequenza: 28 - 40.000 Hz 34 - 40.000 Hz
Frequenza limite: 3.200 Hz 3.300 Hz
Frequenza di funzionamento:	2402 - 2480 MHz	2402 - 2480 MHz
Potenza massima emessa (EN 62479):	2,41 dBm	2,41 dBm
Tensione di alimentazione:	100 - 240 V	100 - 240 V
Dimensioni (LxAxA):	205 x 908 x 282 mm	205 x 335 x 252 mm
Peso
• Altoparlante attivo:	14,7 kg	6,4 kg
• Altoparlante passivo:	13,8 kg	5,8 kg
MONITOR REFERENCE 2A
Configurazione: bassreflex 2 vie, attivo
Dotazione altoparlante: 125 mm unità toni bassi-midrange
Potenza d'uscita (RMS/Max.): 2 x 35 / 2 x 75 Watt
Campo di frequenza: 38 - 40.000 Hz
Frequenza limite: 3.500 Hz
Frequenza di funzionamento:	2402 - 2480 MHz
Potenza massima emessa (EN 62479):	2,41 dBm
Tensione di alimentazione:	100 - 240 V
Dimensioni (LxAxA):	175 x 290 x 205 mm
Peso
• Altoparlante attivo:	4,4 kg
• Altoparlante passivo:	3,8 kg	CON RIServa DI APPORTARE MODIFICHE TECNICHE
