Tipo di prodotto	Computer desktop gaming
Marca	ASUS
Modello	TYTAN CG8480-FR019S
Serie	ROG (Republic of Gamers)
Alimentazione elettrica	100-120 V / 200-240 V CA, 60/50 Hz, 10/5 A
Processore	Intel Core di 3a generazione (socket LGA1155)
Scheda madre	Scheda madre ASUS con chipset Intel
Memoria RAM	Fino a 32 GB DDR3 (4 slot)
Archiviazione	Disco rigido SATA + SSD (configurazione variabile)
Lettore ottico	Lettore DVD/masterizzatore (a seconda del modello)
Porte USB	USB 3.0 (anteriore e posteriore), USB 2.0
Uscite video	HDMI, DVI-D, DisplayPort, VGA
Audio	Ingresso/uscita audio, microfono, S/PDIF ottico
Rete	Gigabit Ethernet RJ-45, Wi-Fi opzionale
Lettore di schede di memoria	SD/MMC, Memory Stick, CompactFlash

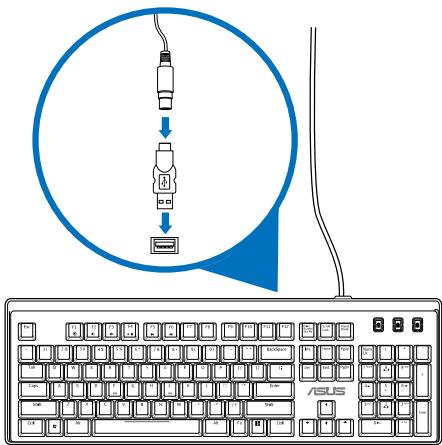

Accessori inclusi	Tastiera gaming ASUS ROG U9N, mouse gaming ASUS GX900, cavo di alimentazione, antenna (opzionale)
Sistema operativo	Windows 7 (preinstallato)
Funzioni speciali	Pulsante overclocking, USB 3.0 Boost, ASUS AI Suite II, Intel Rapid Start (su SSD)
Manutenzione e pulizia	Pulire con una spugna umida non abrasiva e un panno asciutto. Scollegare prima di qualsiasi manutenzione.
Sicurezza	Non esporre all'umidità, non ostruire le prese d'aria, utilizzare solo cavi in buono stato.
Riparabilità	Ricambi disponibili tramite ASUS (tastiera, mouse, cavo). Contattare l'assistenza ASUS per qualsiasi riparazione.
Anno di commercializzazione	2012

Domande frequenti - TYTAN CG8480-FR019S ASUS

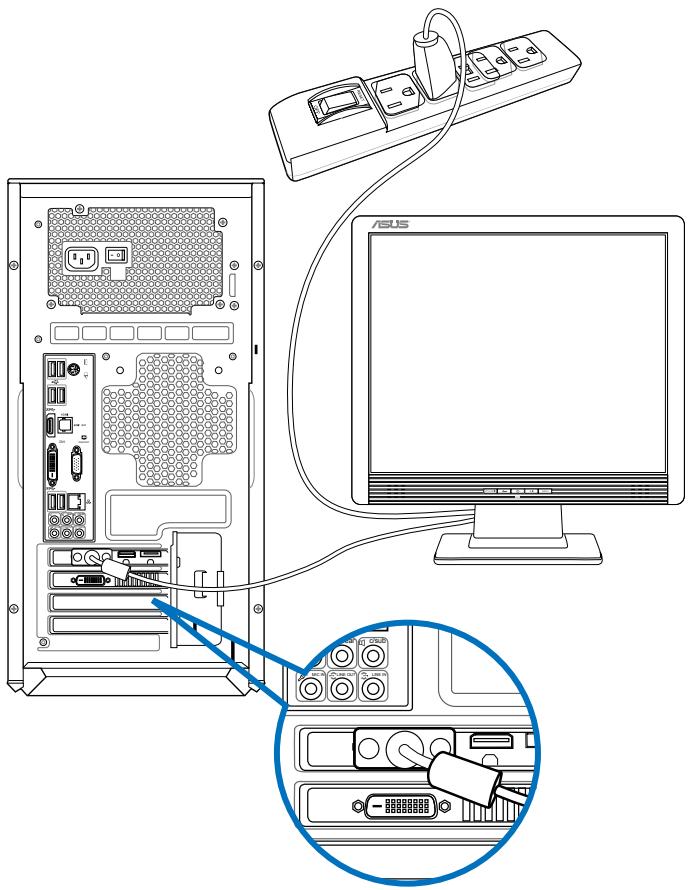

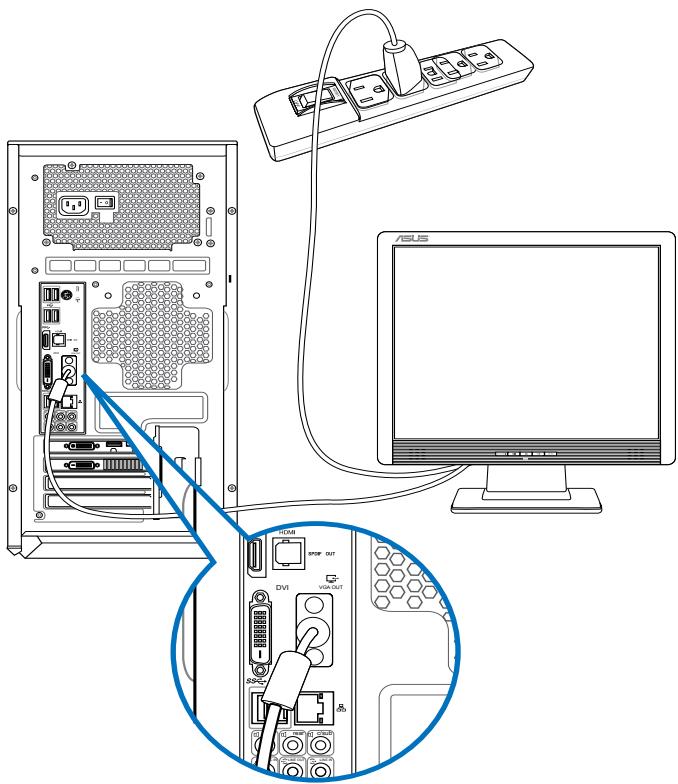

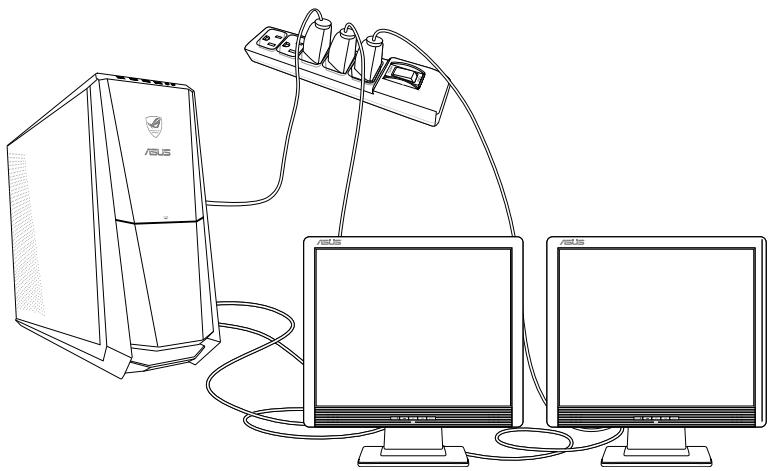

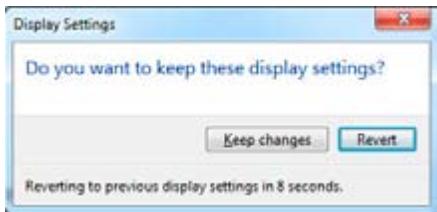

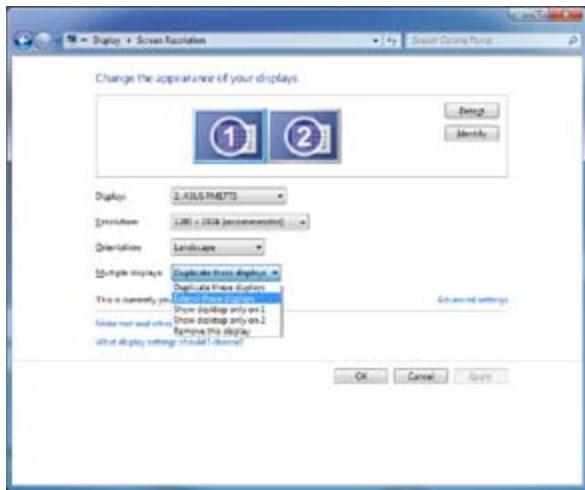

Come collegare più monitor al computer?

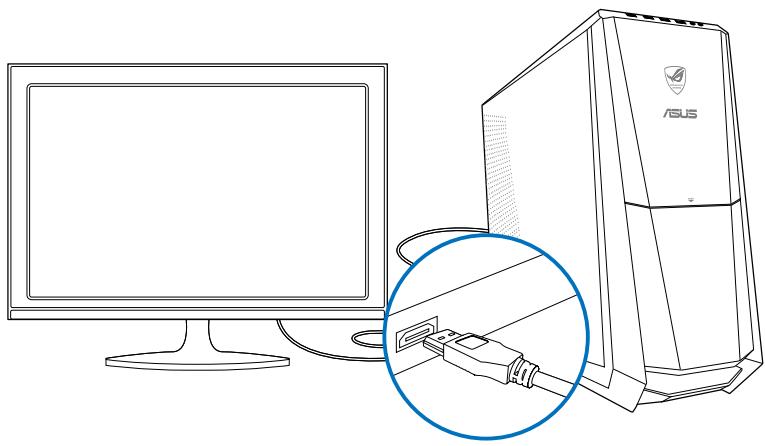

Collegare i monitor alle porte video (HDMI, DVI-D, DisplayPort, VGA) sul retro. Se è installata una scheda grafica, utilizzare le sue porte. In Windows, andare su Pannello di controllo > Schermo > Modifica impostazioni schermo per scegliere la modalità di visualizzazione (duplica, estendi, ecc.).

Come utilizzare il pulsante di overclock?

Il pulsante di overclock si trova sul pannello anteriore. Premere per attivare il profilo System Level Up. È anche possibile configurare profili in AI Suite II > System Level Up in Windows.

Come pulire il computer?

Scollegare l'alimentazione e tutte le periferiche. Utilizzare una spugna di cellulosa o un panno di camoscio umido con una soluzione detergente non abrasiva e qualche goccia di acqua tiepida. Asciugare le superfici con un panno asciutto. Non utilizzare solventi o prodotti abrasivi.

Come ripristinare il sistema operativo?

Utilizzare la partizione di ripristino premendo F9 all'avvio, quindi selezionare l'opzione di ripristino. È anche possibile utilizzare il DVD di ripristino fornito. Attenzione: questa operazione cancella tutti i dati personali.

Cosa fare se il computer non si accende?

Verificare che il cavo di alimentazione sia correttamente collegato e che l'interruttore di alimentazione sul retro sia sulla posizione 'I'. Assicurarsi che la presa a muro funzioni. Se la spia rimane spenta, contattare l'assistenza ASUS.

Come collegare un dispositivo USB 3.0 per prestazioni ottimali?

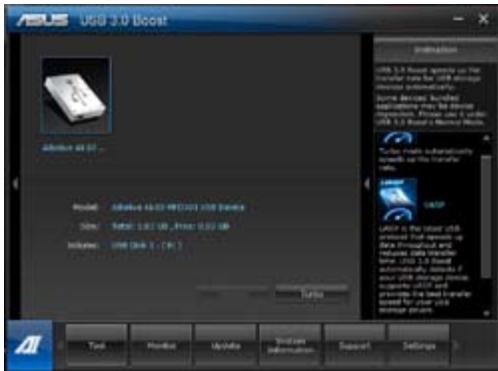

Collegare il dispositivo a una porta USB 3.0 (blu). Per attivare la modalità Boost, utilizzare AI Suite II > USB 3.0 Boost. I dispositivi di archiviazione USB 3.0 beneficiano quindi di velocità di trasferimento aumentate.

L'audio non funziona, cosa fare?

Verificare che gli altoparlanti o le cuffie siano collegati alla porta corretta (verde sul retro o anteriore). Assicurarsi che il volume non sia disattivato in Windows (icona in basso a destra). Testare con un altro dispositivo audio. Se necessario, reinstallare il driver audio dal DVD di supporto.

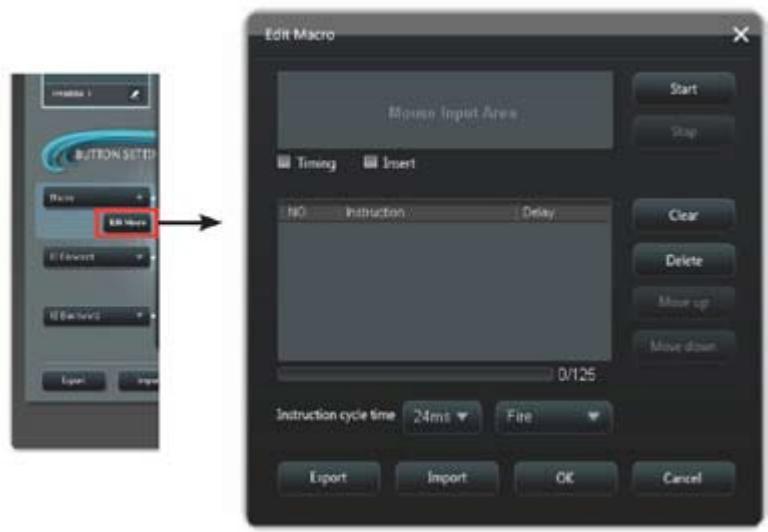

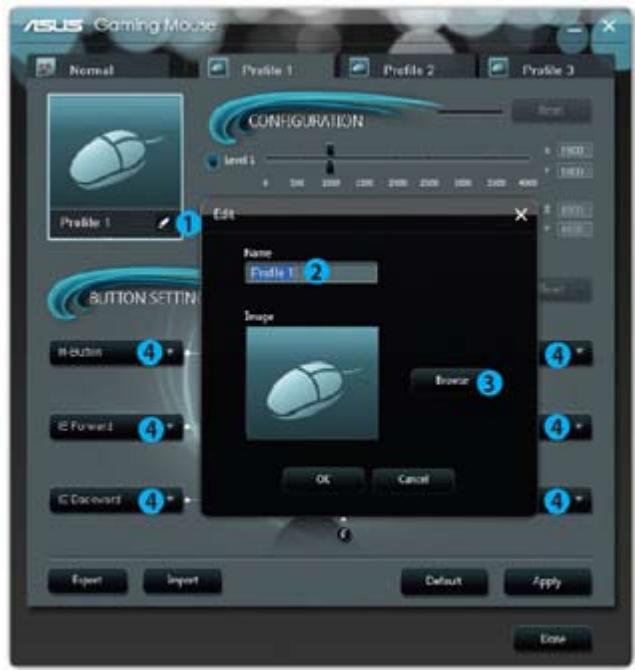

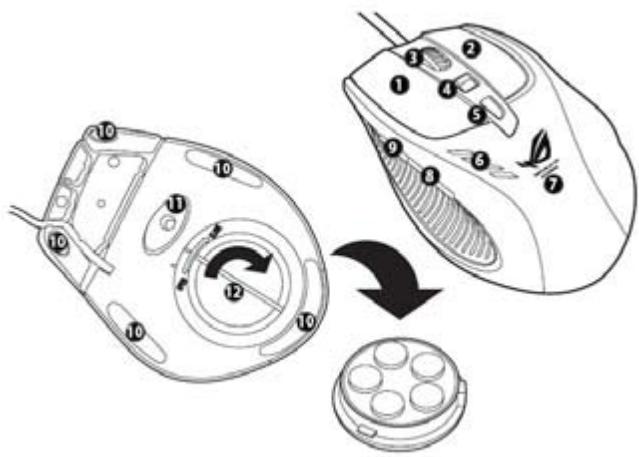

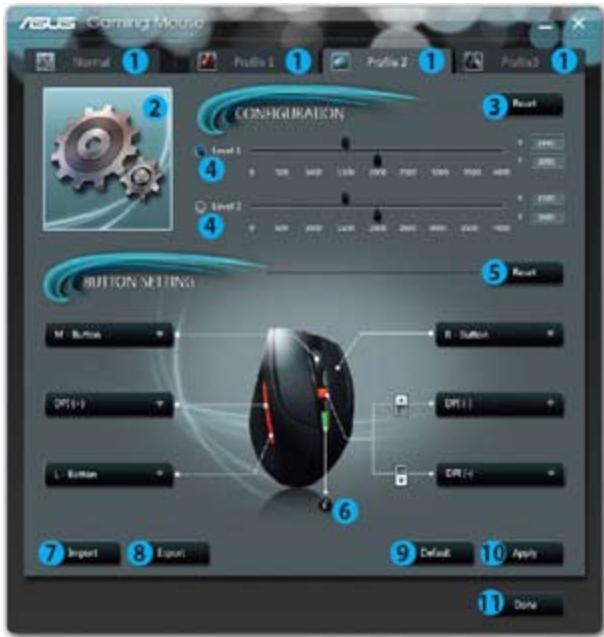

Come utilizzare il mouse gaming ASUS GX900?

Collegare il mouse a una porta USB prima di avviare Windows per la prima volta per installare l'utility di configurazione. Questa utility consente di assegnare funzioni ai pulsanti, regolare la sensibilità (DPI) e creare profili. I pesi interni consentono di regolare il peso del mouse.

Quali sono i software preinstallati sul computer?

Il computer è fornito con Windows 7, ASUS AI Suite II (monitoraggio e overclock), ASUS AI Manager, ASUS WebStorage, ASUS Easy Update, ASUS Instant On, Nero 9 (masterizzazione) e Trend Micro Internet Security (prova di 60 giorni).

Come configurare una connessione WiFi?

Se il tuo modello è dotato di scheda di rete wireless, collega le antenne esterne (opzionali) ai connettori sul retro. Fare clic sull'icona di rete nell'area di notifica, selezionare la rete, inserire la chiave di sicurezza e fare clic su Connetti.

MANUALE UTENTE TYTAN CG8480-FR019S ASUS

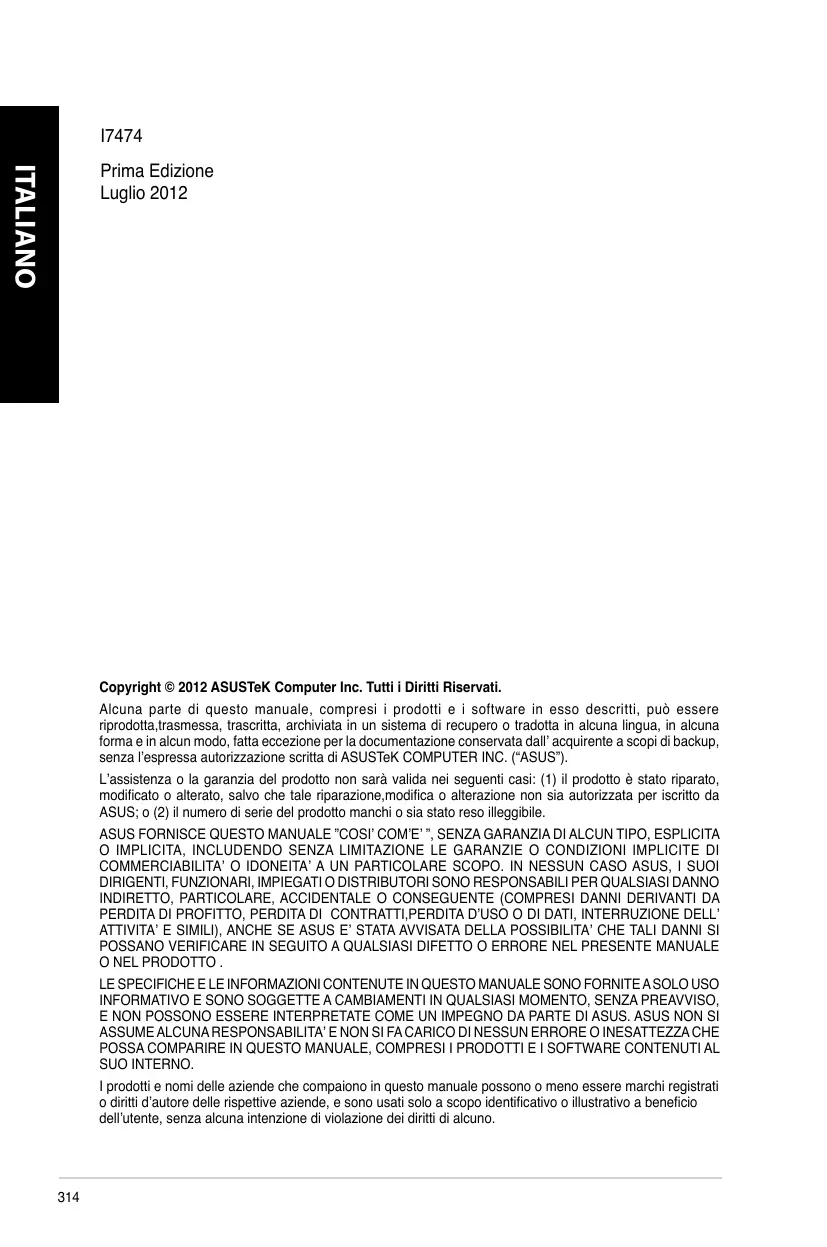

Nessuna parte di questo manuale, compresi i prodotti e i software in esso descritti, può essere riprodotta, trasmessa, trascritta, archiviata in un sistema di recupero o tradotta in alcuna lingua, in alcuna forma e in alcun modo, fatta eccezione per la documentazione conservata dall'acquirente a scopi di backup, senza l'espressa autorizzazione scritta di ASUSTeK COMPUTER INC. ("ASUS").

L'assistenza o la garanzia del prodotto non sarà valida nei seguenti casi: (1) il prodotto è stato riparato, modificato o alterato, salvo che tale riparazione, modifica o alterazione non sia autorizzata per iscritto da ASUS; o (2) il numero di serie del prodotto manchi o sia stato reso illeggibile.

ASUS FORNISCE QUESTO MANUALE "COSÌ COM'È", SENZA GARANZIA DI ALCUN TIPO, ESPLICITA O IMPLICITA, INCLUSE SENZA LIMITAZIONE LE GARANZIE O CONDIZIONI IMPLICITE DI COMMERCIABILITÀ O IDONEITÀ A UN PARTICOLARE SCOPO. IN NESSUN CASO ASUS, I SUOI DIRIGENTI, FUNZIONARI, IMPIEGATI O DISTRIBUTORI SONO RESPONSABILI PER QUALSIASI DANNO INDIRETTO, PARTICOLARE, ACCIDENTALE O CONSEGUENTE (COMPRESI DANNI DERIVANTI DA PERDITA DI PROFITTO, PERDITA DI CONTRATTI, PERDITA D'USO O DI DATI, INTERRUZIONE DELL'ATTIVITÀ E SIMILI), ANCHE SE ASUS È STATA AVVISATA DELLA POSSIBILITÀ CHE TALI DANNI SI POSSANO VERIFICARE IN SEGUITO A QUALSIASI DIFETTO O ERRORE NEL PRESENTE MANUALE O NEL PRODOTTO.

LE SPECIFICHE E LE INFORMAZIONI CONTENUTE IN QUESTO MANUALE SONO FORNITE A SOLO USO INFORMATIVO E SONO SOGGETTE A CAMBIAMENTI IN QUALSIASI MOMENTO, SENZA PREAVVISO, E NON POSSONO ESSERE INTERPRETATE COME UN IMPEGNO DA PARTE DI ASUS. ASUS NON SI ASSUME ALCUNA RESPONSABILITÀ E NON SI FA CARICO DI NESSUN ERRORE O INESATTEZZA CHE POSSA COMPARIRE IN QUESTO MANUALE, COMPRESI I PRODOTTI E I SOFTWARE CONTENUTI AL SUO INTERNO.

I prodotti e i nomi delle aziende che compaiono in questo manuale possono o meno essere marchi registrati o diritti d'autore delle rispettive aziende, e sono usati solo a scopo identificativo o illustrativo a beneficio dell'utente, senza alcuna intenzione di violazione dei diritti di alcuno.

Condizioni e Limiti di Copertura della Garanzia sul Prodotto

Le condizioni di garanzia variano a seconda del tipo di prodotto e sono specificamente indicate nel Certificato di Garanzia allegato, cui si fa espresso rinvio.

Inoltre la presente garanzia non è valida in caso di danni o difetti dovuti ai seguenti fattori: (a) uso non idoneo, funzionamento o manutenzione impropri, inclusa, senza limitazioni, l'utilizzo del prodotto con una finalità diversa da quella conforme alle istruzioni di ASUSTeK COMPUTER INC. in merito all'idoneità di utilizzo e alla manutenzione; (b) installazione o utilizzo del prodotto in modo non conforme agli standard tecnici o di sicurezza vigenti nell'Area Economica Europea e in Svizzera; (c) collegamento a rete di alimentazione con tensione non corretta; (d) utilizzo del prodotto con accessori di terzi, prodotti o dispositivi ausiliari o periferiche; (e) tentativo di riparazione effettuato da una qualunque terza parte diversa dai centri di assistenza ASUSTeK COMPUTER INC. autorizzati; (f) incidenti, fulmini, acqua, incendio o qualsiasi altra causa il cui controllo non dipende da ASUSTeK COMPUTER INC.; abuso, negligenza o uso commerciale.

La presente Garanzia non è valida per l'assistenza tecnica o il supporto per l'utilizzo del prodotto, compreso l'utilizzo dell'hardware o del software. L'assistenza e il supporto disponibili (se previsti), nonché le spese e gli altri termini relativi all'assistenza e al supporto (se previsti) verranno specificati nella documentazione destinata al cliente fornita a corredo del Prodotto.

È responsabilità dell'utente, prima di richiedere l'assistenza, effettuare il backup dei contenuti presenti sul Prodotto, inclusi i dati archiviati o il software installato nel prodotto. ASUSTeK COMPUTER INC. non è in alcun modo responsabile per qualsiasi danno, perdita di programmi, dati o altre informazioni archiviate su qualsiasi supporto o parte del prodotto per il quale viene richiesta l'assistenza; ASUSTeK COMPUTER INC. non è in alcun modo responsabile delle conseguenze di tali danni o perdite, incluse quelle di attività, in caso di malfunzionamento di sistema, errori di programmi o perdita di dati.

È responsabilità dell'utente, prima ancora di richiedere l'assistenza, eliminare eventuali funzioni, componenti, opzioni, modifiche e allegati non coperti dalla presente Garanzia, prima di far pervenire il prodotto a un centro servizi ASUSTeK COMPUTER INC. ASUSTeK COMPUTER INC. non è in alcun modo responsabile di qualsiasi perdita o danno ai componenti sopra descritti.

ASUSTeK COMPUTER INC. non è in alcun modo responsabile di eliminazioni, modifiche o alterazioni ai contenuti presenti sul Prodotto, compresi eventuali dati o applicazioni prodotti durante le procedure di riparazione del Prodotto stesso. Il Prodotto verrà restituito all'utente con la configurazione originale di vendita, in base alle disponibilità di software a magazzino.

Licenza Software

I prodotti ASUS possono essere corredati da software, secondo la tipologia del prodotto. I software, abbinati ai prodotti, sono in versione "OEM": Il software OEM viene concesso in licenza all'utente finale, come parte integrante del prodotto; ciò significa che non può essere trasferito ad altri sistemi hardware e che, in caso di rottura, di furto o in altre situazioni che lo rendano inutilizzabile, anche la possibilità di utilizzare il prodotto OEM viene compromessa.

Chiunque acquisisca, unitamente al prodotto, un software OEM, è tenuto ad osservare i termini e le condizioni del contratto di licenza tra il proprietario del software e l'utente finale, denominato "EULA" (End User Licence Agreement), visualizzato a video, durante la fase di installazione del software stesso. Si avvisa che l'accettazione, da parte dell'utente, delle condizioni dell'EULA, ha luogo al momento dell'installazione del software stesso.

Sommario

Comunicazioni 319 Informazioni sulla sicurezza 321 Simboli convenzionali utilizzati nella guida 322 Approfondimenti 322 Contenuto della confezione 323

Capitolo 1 Informazioni preliminari

Benvenuto 325 Descrizione del computer 325 Installazione del computer 330 Come accendere e spegnere il computer 333

Capitolo 2 Utilizzo di Windows® 7

Inizializzazione 335 Desktop di Windows 7 336 Gestione di file e cartelle 338 Ripristino del sistema 340 Protezione del computer 341 Supporto Windows 342

Capitolo 3 Connessione di dispositivi al computer

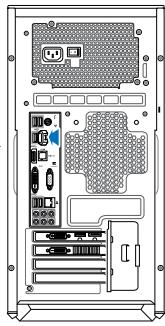

Connessione di un dispositivo di archiviazione USB 343 Connessione di microfono e altoparlanti 344 Connessioni multischermo 347 Connessione di uno schermo ad alta definizione 349

Capitolo 4 Utilizzo del computer

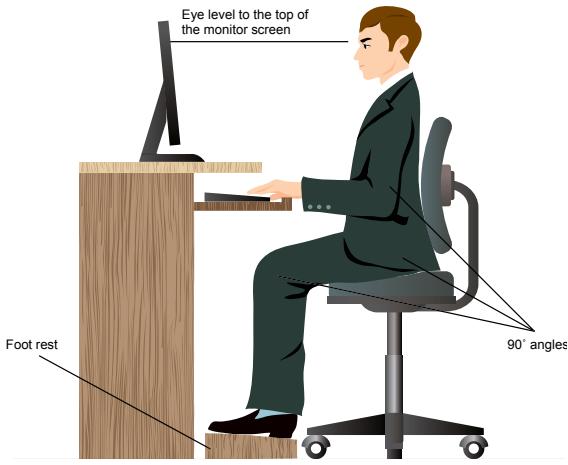

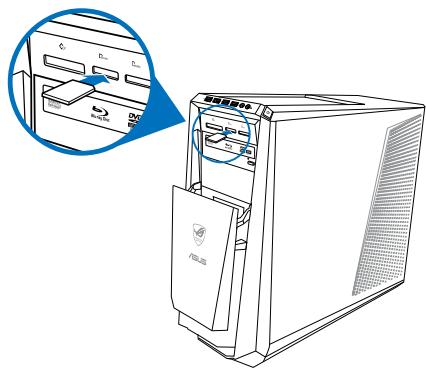

Posizione corretta durante l'uso del Desktop PC 351 Lettore di schede di memoria 352 Unità ottica 353 Tastiera per il Gaming ASUS ROG U9N 354 ASUS GX900 Gaming Mouse 355 Tastiera multimedia (su modelli selezionati) 362

Sommario

Capitolo 5 Modalità di connessione a internet

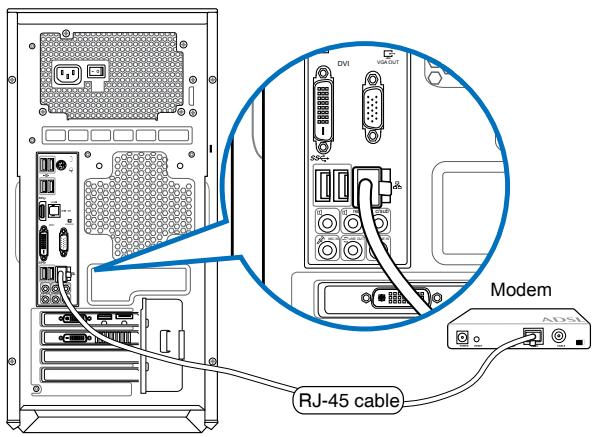

Connessione via cavo 367

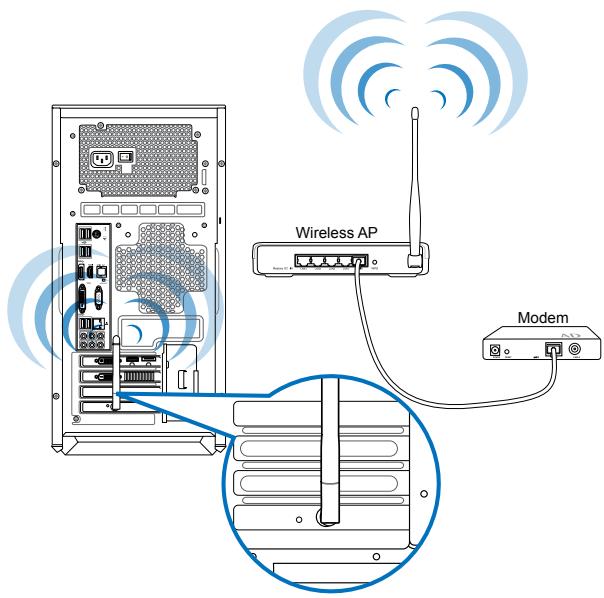

Connessione wireless (su modelli selezionati) 369

Capitolo 6 Descrizione delle utilità

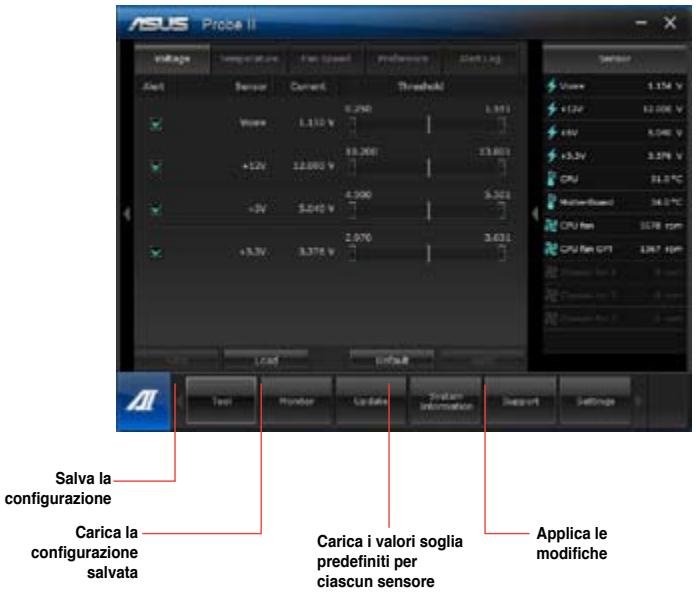

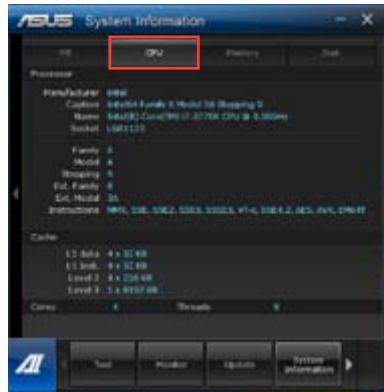

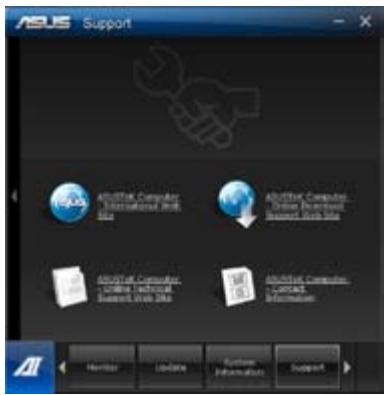

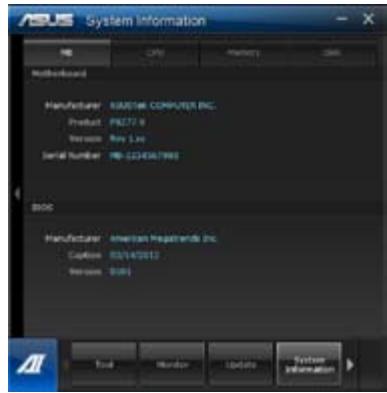

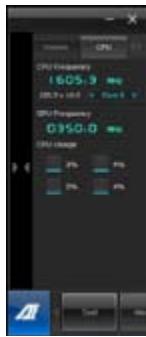

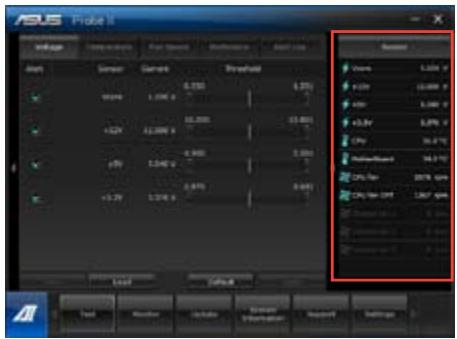

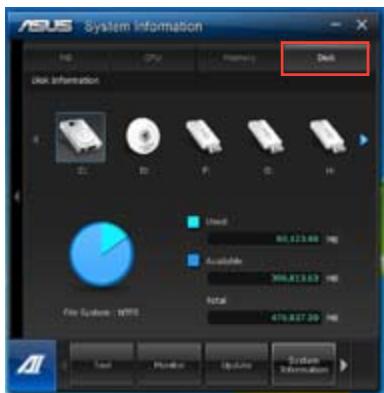

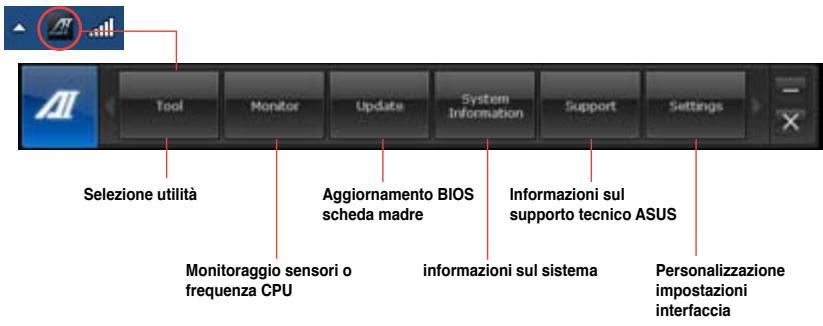

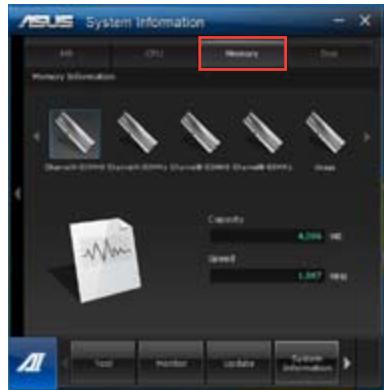

ASUS AI Suite II. 371

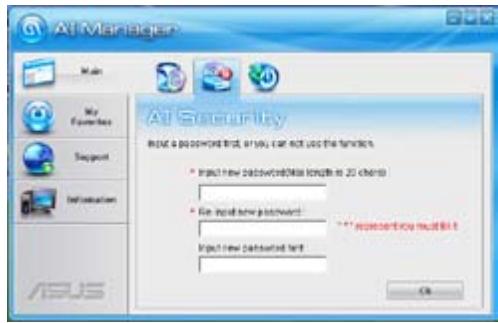

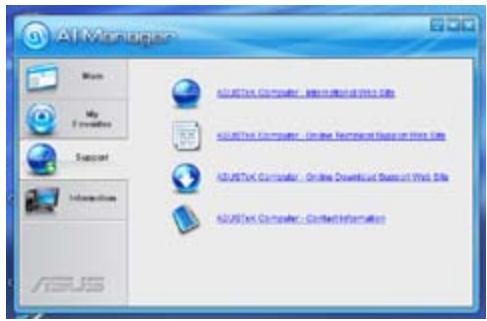

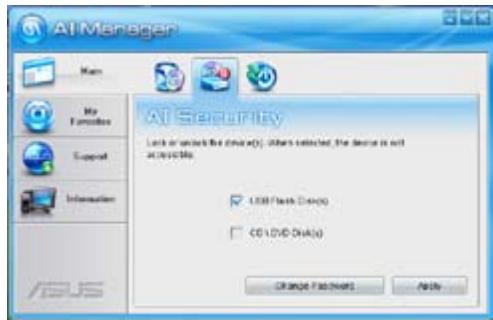

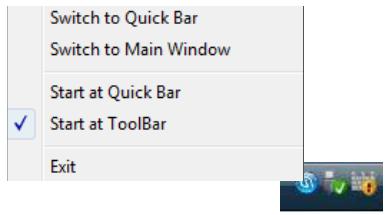

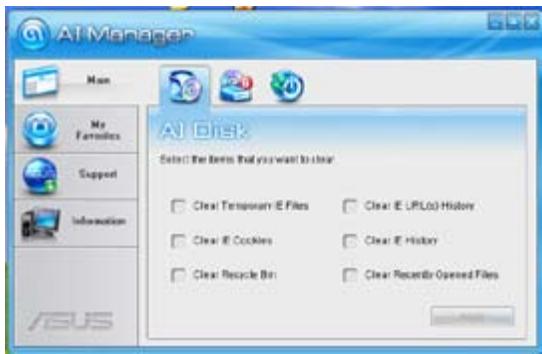

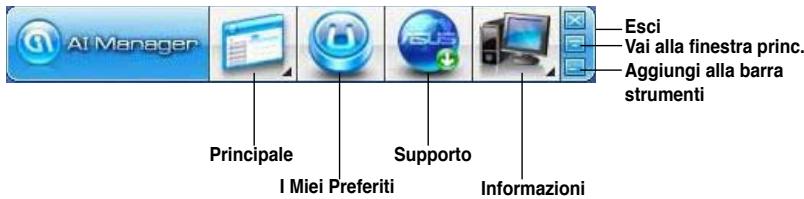

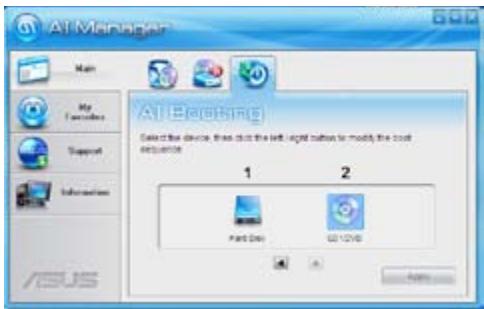

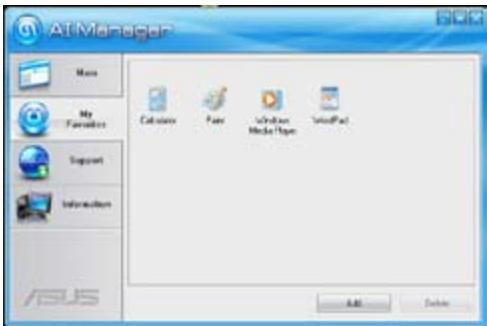

ASUS AI Manager 383

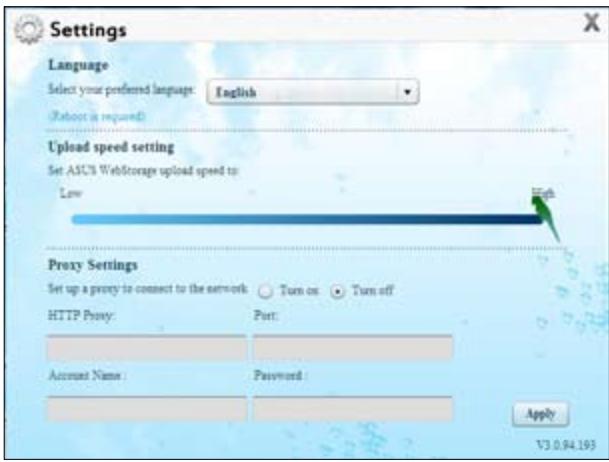

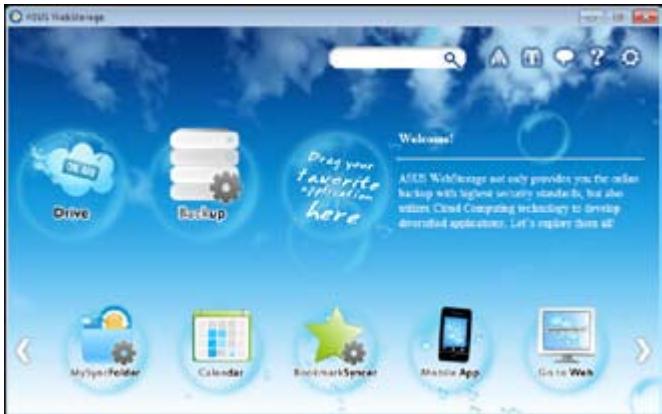

ASUS Webstorage 388

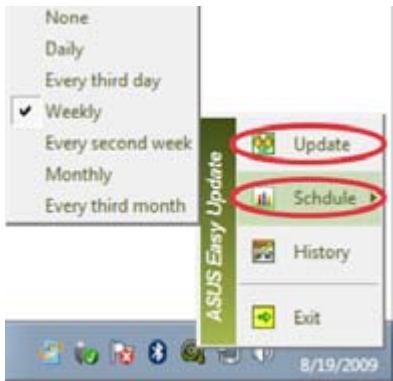

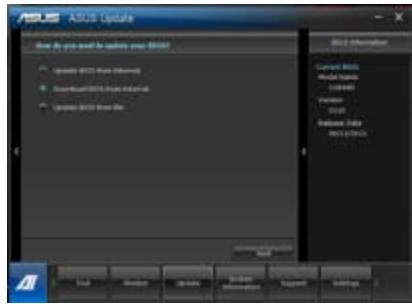

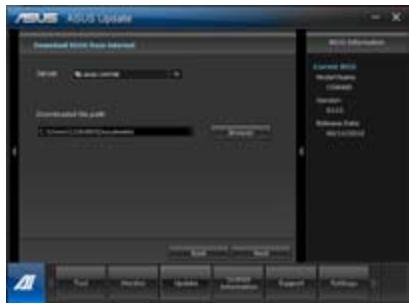

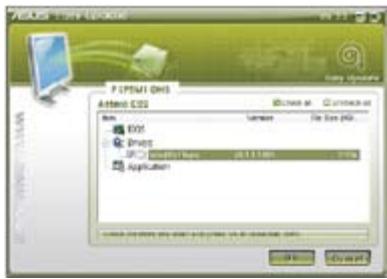

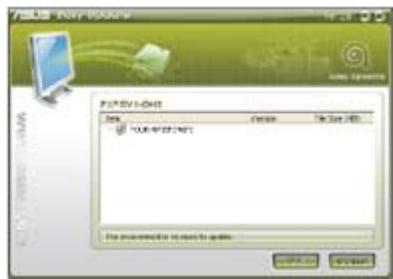

ASUS Easy Update 390

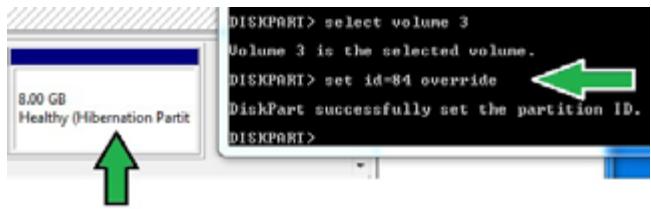

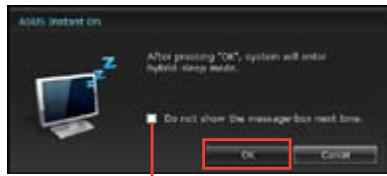

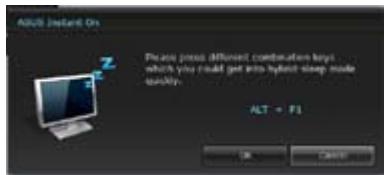

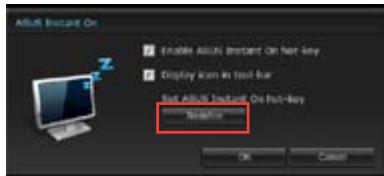

ASUS Instant On 391

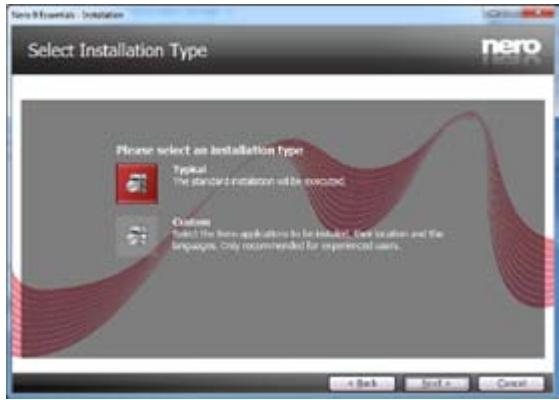

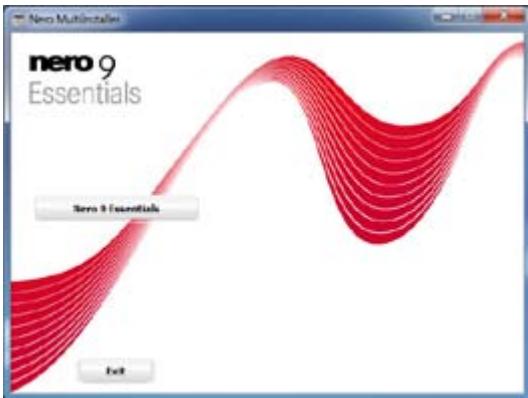

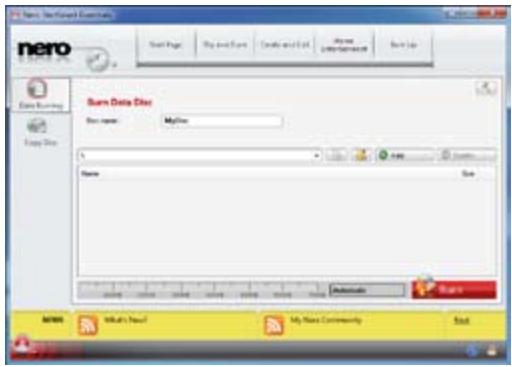

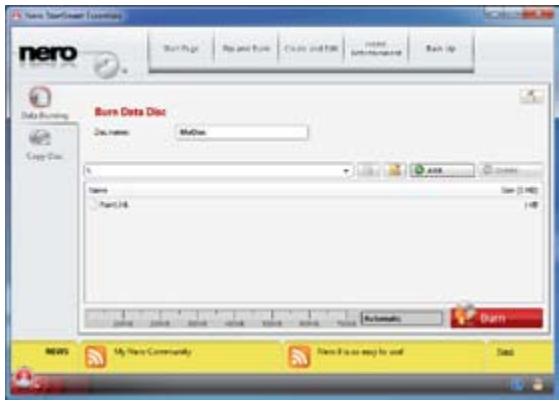

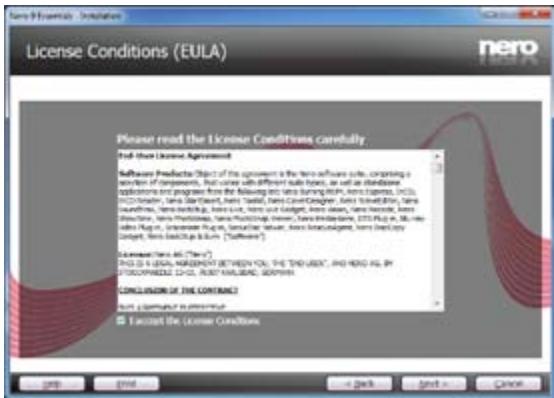

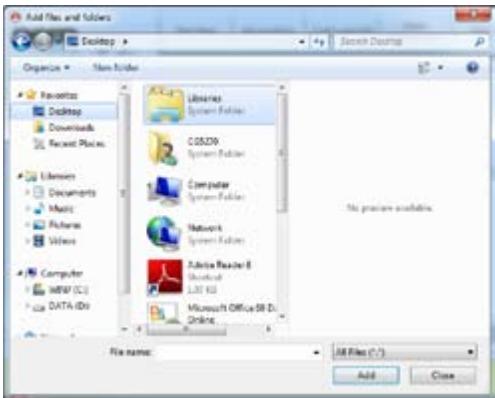

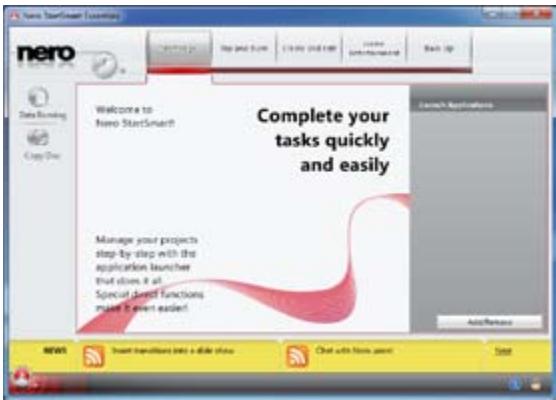

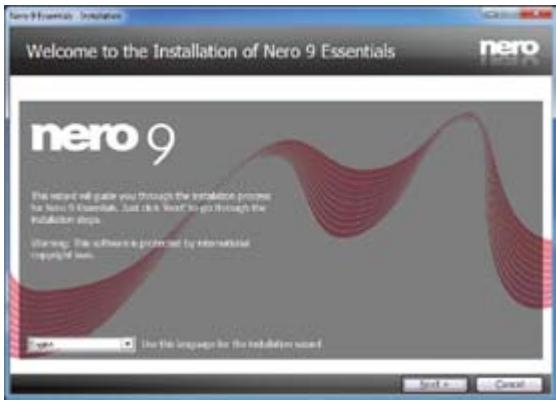

Nero 9 392

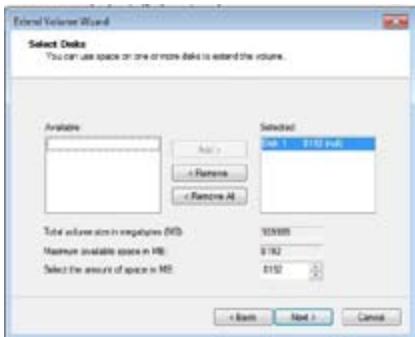

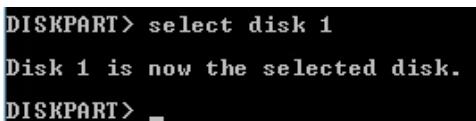

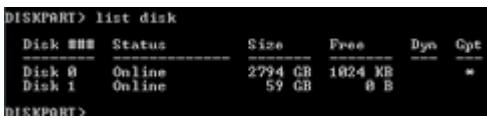

Ripristino del sistema 397

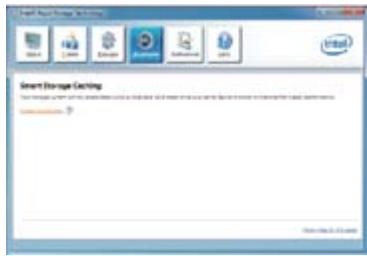

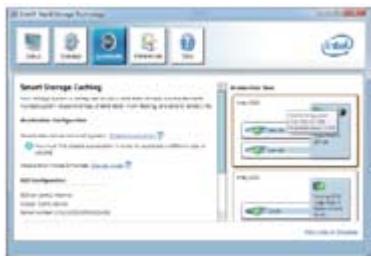

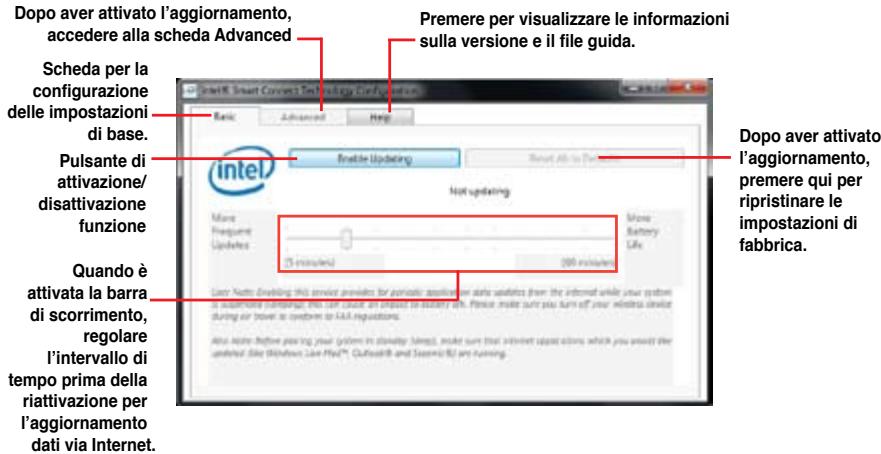

Introduzione alle nuove tecnologie per processori Intel® 399

Capitolo 7 Analisi e risoluzione dei problemi

Analisi e risoluzione dei problemi 411

Contatti ASUS 418

Comunicazioni

Servizio di Ritiro e Riciclaggio ASUS

Il programma di ritiro e riciclaggio dei prodotti ASUS deriva dall'impegno aziendale a raggiungere i più elevati standard di protezione ambientale. ASUS crede infatti di poter fornire soluzioni in grado di riciclare in modo responsabile non solo i prodotti, le batterie e gli altri componenti elettronici, ma anche i materiali utilizzati per l'imballaggio. Per informazioni dettagliate sulle modalità di riciclaggio nei vari paesi, visitare la pagina: http://csr.asus.com/english/Takeback.htm

REACH

Nel rispetto del regolamento REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals), le sostanze chimiche contenute nei prodotti ASUS sono state pubblicate nel sito web ASUS REACH, al seguente indirizzo: http://csr.asus.com/english/REACH.htm

Questo apparecchio rispetta i requisiti indicati nel regolamento FCC - Parte 15. Il funzionamento è soggetto alle seguenti due condizioni:

• Questo apparecchio non causa interferenze dannose;
• Questo apparecchio accetta qualsiasi interferenza ricevuta, comprese quelle che potrebbero causare un comportamento indesiderato.

I collaudi cui è stato sottoposto questo apparecchio ne dimostrano la conformità ai limiti stabiliti per i dispositivi digitali di Classe B, come indicato alla parte 15 delle Norme FCC. Questi limiti sono stati definiti per offrire una ragionevole protezione contro interferenze dannose quando l'apparecchio viene usato in ambienti residenziali. Questo apparecchio genera, usa e può emettere energia in radiofrequenza e, se non viene installato e utilizzato come indicato dal manuale d'uso, potrebbe provocare interferenze dannose alle comunicazioni radio. Non è tuttavia possibile garantire che non si verifichino interferenze in casi particolari. Se questo apparecchio causa interferenze dannose alla ricezione di programmi radiofonici e televisivi, fatto verificabile spegnendo e riaccendendo l'apparecchio stesso, si consiglia all'utente di provare a correggere l'interferenza in uno o più dei modi seguenti:

Riorientare o riposizionare l'antenna di ricezione. - Allontanare l'apparecchio dal ricevitore. - Collegare l'apparecchio ad una diversa presa di corrente in modo che apparecchio e ricevitore si trovino su circuiti diversi. - Consultare il rivenditore o un tecnico radio/TV qualificato per assistenza.

Per garantire la conformità con le norme FCC, per la connessione del monitor con la scheda grafica, è necessario utilizzare cavi schermati. Qualunque variazione o modifica, non espressamente approvata dalla parte responsabile della conformità del prodotto, potrebbe annullare l'autorizzazione dell'utente all'utilizzo di questo dispositivo.

Avvertenza sull'esposizione a radiofrequenza

Questo apparecchio deve essere installato e deve funzionare nel rispetto delle istruzioni e l'antenna, utilizzata come trasmittente, deve essere installata ad una distanza minima di 20 cm dal corpo e non deve essere collocata o funzionare insieme ad altre antenne o trasmettitori. Per garantire il rispetto delle norme sull'esposizione a radiofrequenza, è necessario fornire all'installatore e all'utente finale le istruzioni per l'installazione dell'antenna e per il funzionamento del trasmettitore.

Dichiarazione del Ministero delle Comunicazioni Canadese

Questo apparecchio digitale non supera i limiti di Classe B, per le emissioni di disturbi radio per apparecchiature digitali, stabiliti nel regolamento sulle interferenze radio del Ministero delle Comunicazioni canadese.

Questo apparecchio digitale di classe B è conforme alle normative canadesi ICES-003.

Nota sul Prodotto di Macrovision Corporation

Questo prodotto contiene tecnologia protetta da diritti d'autore, grazie ai diritti di alcuni brevetti degli U.S.A. ed altri diritti di proprietà in possesso di Macrovision Corporation e di altri proprietari di diritti. L'utilizzo di questa tecnologia protetta da diritti d'autore deve essere autorizzato da Macrovision Corporation ed è consentito solamente per uso personale ed altri usi limitati a meno che non si disponga dell'autorizzazione di Macrovision Corporation. La manomissione e lo smontaggio sono proibiti.

Avvertenza Batteria Ioni-Litio

ATTENZIONE: Pericolo di esplosione se la batteria è sostituita in modo non corretto. Sostituire solo con un tipo uguale o equivalente consigliato dal produttore. Eliminare le batterie utilizzate come da istruzioni del fabbricante.

Informazioni sulla sicurezza

Prima di effettuare la pulizia, disconnettere tutte le periferiche e il cavo di alimentazione. Utilizzare una spugna pulita o un panno antistatico, bagnato con una soluzione composta da un detergente non abrasivo e alcune gocce di acqua tiepida; poi asciugare con un panno asciutto.

• NON collocare il prodotto su piani di lavoro non lisci o instabili. Contattare l'assistenza in caso di danni alla custodia.
• NON tenere il dispositivo in ambienti non puliti o polverosi. NON utilizzarlo in caso di fuga di gas.
• NON collocare o rovesciare oggetti sulla superficie del Desktop PC e non conficcarvi alcun oggetto estraneo.
• NON esporre il dispositivo a forti campi magnetici o elettrici.
• NON utilizzare il dispositivo vicino a liquidi e NON esporlo a pioggia e umidità. NON utilizzare il modem durante i temporali.
• Avviso di sicurezza della batteria: NON gettare la batteria nel fuoco. NON creare corto circuiti fra i contatti. NON disassemblare la batteria. Utilizzare il prodotto in ambienti a temperatura compresa fra 0°C (32°F) e 35°C (95°F) .
• NON coprire i fori per la ventilazione del Desktop PC per evitare il surriscaldamento del sistema.
• NON utilizzare cavi di alimentazione, accessori o periferiche malfunzionanti o difettose.
• Per evitare il pericolo di scosse elettriche, prima di spostare il sistema, disconnettere il cavo di alimentazione dalla presa elettrica.
• Prima di utilizzare un adattatore o un cavo di estensione, rivolgersi a personale qualificato per l'assistenza, poiché questo tipo di dispositivi potrebbe interrompere il circuito di messa a terra. Assicurarsi che l'unità di alimentazione sia impostata sul corretto voltaggio. In caso di incertezze sul voltaggio della presa elettrica da utilizzare, contattare la società di fornitura di energia elettrica. In caso di guasto all'unità di alimentazione, non effettuare la riparazione da sé, ma rivolgersi a un tecnico qualificato o al rivenditore.

Simboli convenzionali utilizzati nella guida

Per garantire la corretta esecuzione di determinate operazioni, ricordare la seguente simbologia, ricorrente nel manuale:

PERICOLO/AVVERTENZA: informazioni importanti per un utilizzo sicuro del dispositivo.

ATTENZIONE: informazioni su azioni da evitare per prevenire danni ai componenti.

IMPORTANTE: istruzioni da seguire OBBLIGATORIAMENTE per portare a termine un'operazione.

NOTA: suggerimenti e informazioni aggiuntive per il completamento di un'operazione.

Approfondimenti

Per approfondimenti e aggiornamenti sui prodotti e software ASUS, consultare le seguenti fonti di informazione:

Sito internet ASUS

Il sito internet ASUS fornisce informazioni aggiornate su hardware e software dei prodotti ASUS. Consultare il sito ASUS all'indirizzo: www.asus.com.

Supporto Tecnico ASUS

Visitare il sito ASUS http://support.asus.com/contact per sapere come contattare il servizio di assistenza tecnica ASUS.

Contenuto della confezione

ASUS ROG TYTAN CG8480 Gaming Desktop PC	Tastiera x1	Mouse x1
	Installation Guide	Warranty Card
Cavo di alimentazione x1	Guida all'installazione x1	Garanzia x1
DVD con Software di Masterizzazione Nero 9 x1	Antenna x1 (opzionale)

• In caso di articoli danneggiati o mancanti, contattare il rivenditore.
• Le illustrazioni degli articoli sono puramente indicative. Le specifiche del prodotto potrebbero variare in base al modello.

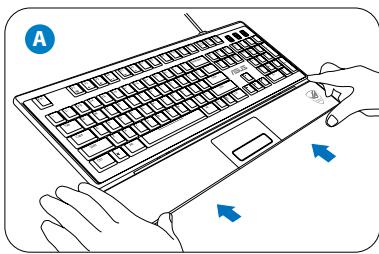

• Per approfondimenti sull'utilizzo della tastiera e del mouse per il gaming, consultare la categoria Tastiera per il Gaming ASUS ROG e ASUS GX900 Gaming Mouse.

Capitolo 1

Informazioni preliminari

Benvenuto!

Grazie per aver acquistato ASUS ROG TYTAN CG8480 Gaming Desktop PC! ASUS ROG TYTAN CG8480 Desktop PC offre prestazioni d'avanguardia, straordinaria affidabilità e utilità a misura di utente, racchiuse in un modello dal design moderno e funzionale.

Prima di installare ASUS Desktop PC, leggere il contenuto della Garanzia ASUS.

Descrizione del computer

Le illustrazioni sono puramente indicative. La posizione delle porte e la colorazione del telaio variano in base al modello.

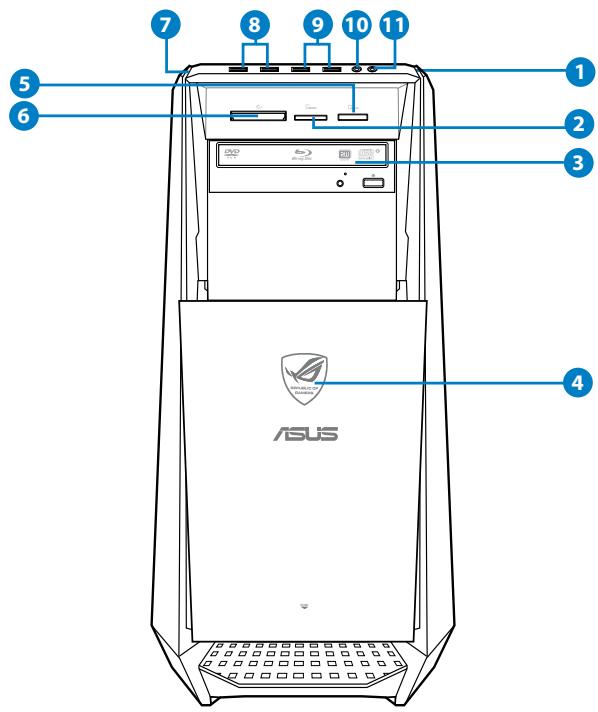

Pannello frontale

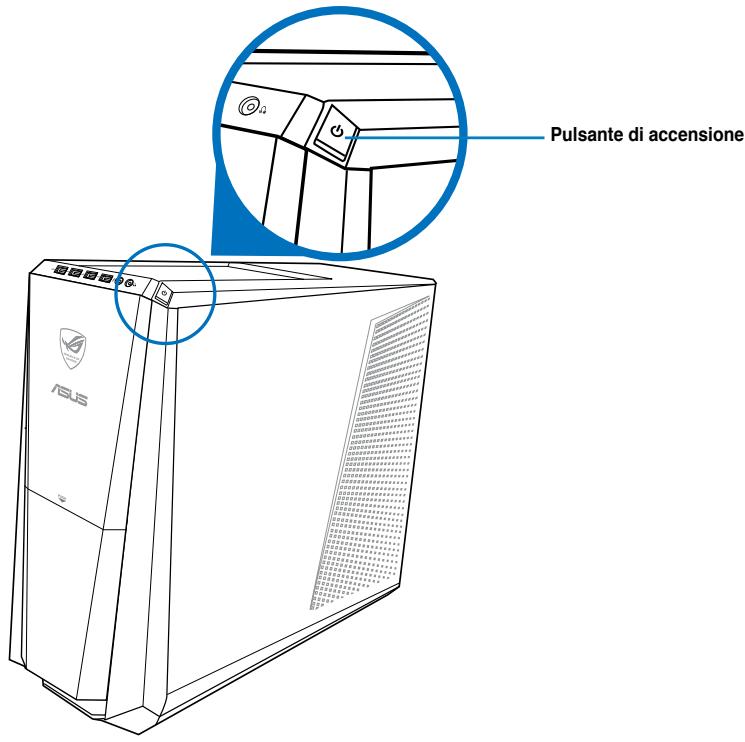

1. Pulsante di accensione. Pulsante per accendere il computer.
2. Slot per schede Secure Digital™ / MultiMediaCard. Slot per l'inserimento di schede Secure Digital™ / MultiMediaCard.

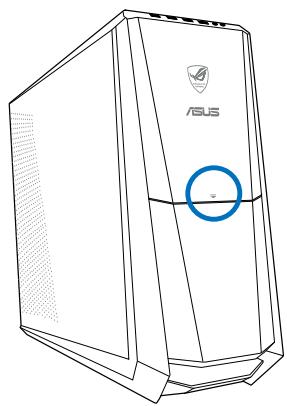

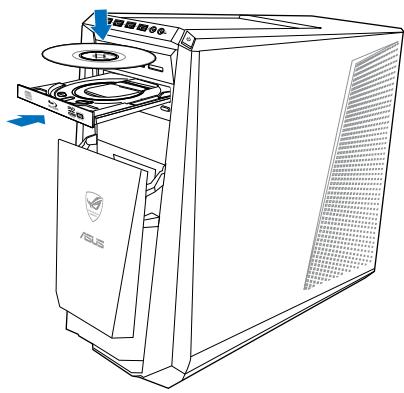

3. Vano unità ottica. Vano contenente un'unità ottica.
4. LED alimentazione. Questa spia LED si illumina quando si accende il computer.
5. Slot per schede Memory Stick™ / Memory Stick Pro™. Slot per l'inserimento di schede Memory Stick™ / Memory Stick Pro™.
6. Slot per schede CompactFlash® / Microdrive™. Slot per l'inserimento di schede CompactFlash® / Microdrive™.

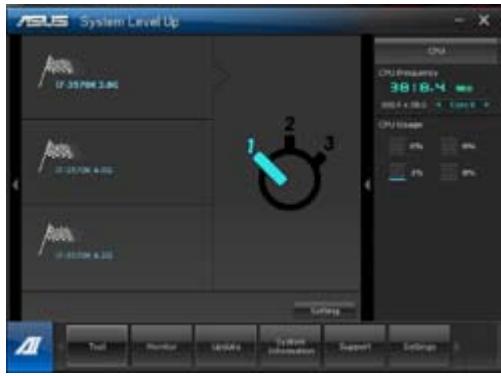

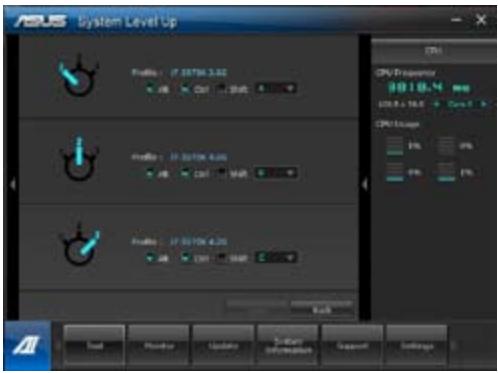

7. Pulsante OC. Questo pulsante regola la funzione System Level Up del computer.
8. Porte USB 3.0. Le porte USB 3.0 (Universal Serial Bus 3.0) permettono di collegare dispositivi USB 3.0, come mouse, stampanti, scanner, fotocamere, PDA e altri.

• NON collegare alcuna tastiera o mouse alle porte USB 3.0 durante l'installazione del sistema operativo Windows®.
• A causa delle limitazioni del controller USB 3.0, i dispositivi USB 3.0 possono essere utilizzati soltanto in ambiente Windows®, dopo l'installazione del driver USB 3.0.
• I dispositivi USB 3.0 possono essere utilizzati unicamente per archiviazione dati.
• Per ottimizzare le prestazioni, collegare i dispositivi USB 3.0 alle porte USB 3.0.
• Porte USB 2.0. Le porte USB 2.0 (Universal Serial Bus 2.0) permettono di collegare dispositivi USB 2.0, come mouse, stampanti, scanner, fotocamere, PDA e altri.

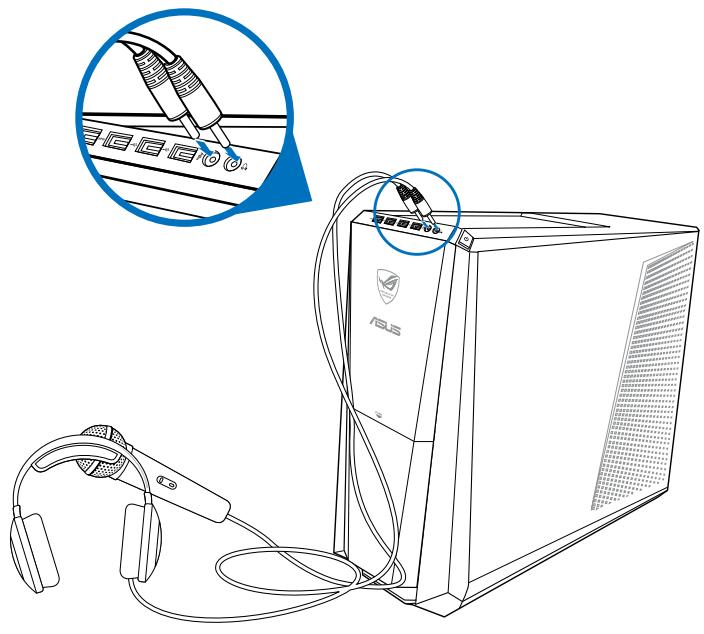

• Porta microfono. Porta per la connessione del microfono.
• Porta cuffie. Porta per la connessione di cuffie o altoparlanti.

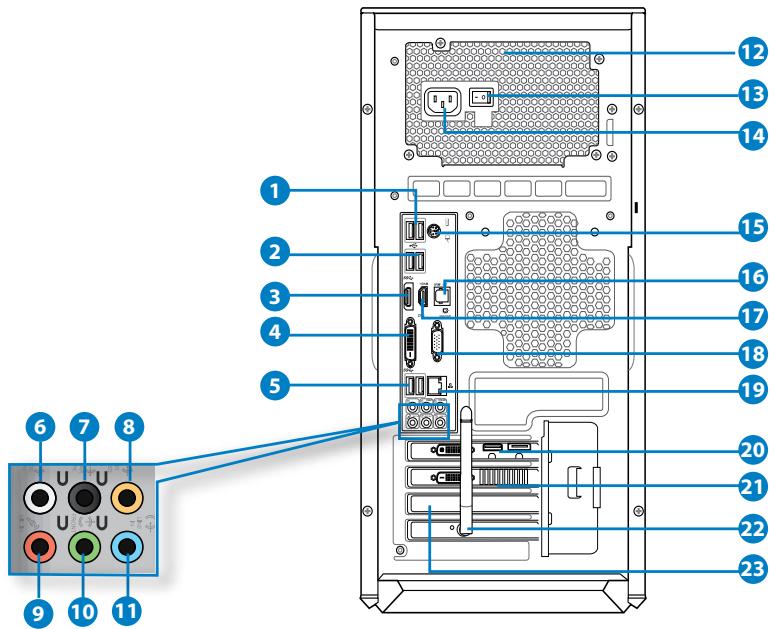

Pannello posteriore

1. Porte USB 3.0 con supporto modalità UASP della funzione ASUS USB 3.0 Boost.

Le porte USB 3.0 (Universal Serial Bus 3.0) permettono di collegare dispositivi USB 3.0, come mouse, stampanti, scanner, fotocamere, PDA e altri.

• Le porte USB 3.0 supportano soltanto Windows® 7 o versioni successive. Lo standard UASP supporta soltanto Windows® 8.
• NON collegare alcuna tastiera o mouse alle porte USB 3.0 durante l'installazione del sistema operativo Windows®.
• A causa delle limitazioni del controller USB 3.0, i dispositivi USB 3.0 possono essere utilizzati soltanto in ambiente Windows®, dopo l'installazione del driver USB 3.0.
• I dispositivi USB 3.0 possono essere utilizzati unicamente per archiviazione dati.
• Per ottimizzare le prestazioni, collegare i dispositivi USB 3.0 alle porte USB 3.0.
• Porta USB 2.0. Le porte USB 2.0 (Universal Serial Bus 2.0) permettono di collegare dispositivi USB 2.0, come mouse, stampanti, scanner, fotocamere, PDA e altri.
• DisplayPort. Porta per la connessione di un monitor o di un sistema home-theater.
• Porta DVI-D. Porta per la connessione di dispositivi compatibili DVI-D, con supporto HDCP per la riproduzione di HD DVD, Blu-ray e altri contenuti protetti.
• Porta USB 3.0 con supporto della modalità UASP della funzione ASUS USB 3.0 Boost. La porta sul lato esterno supporta USB BIOS Flashback.
• Uscita altoparlanti laterali (grigio). Porta per la connessione di altoparlanti laterali in una configurazione audio a 8 canali.
• Uscita altoparlanti posteriori (nero). Porta per la connessione di altoparlanti posteriori in una configurazione audio a 4, 6 e 8 canali.
• Porta Centrale/Subwoofer (arancione). Porta per la connessione degli altoparlanti centrale/subwoofer.
• Porta microfono (rosa). Porta per la connessione del microfono.
• Porta Line Out (lime). Porta per la connessione di cuffie o altoparlante. In una configurazione audio a 4, 6 o 8 canali, la funzione di questa porta diventa quella di uscita altoparlanti frontali.
• Porta Line In (blu). Porta per la connessione di un registratore, lettore di CD e DVD e di altre sorgenti audio.
• Fori di aerazione. Fori per la ventilazione del sistema.

NON ostruire i fori di aerazione del telaio e fornire sempre un'adeguata ventilazione al sistema.

Consultare la sottostante tabella della configurazione audio per conoscere la funzione delle porte audio in una configurazione a 2, 4, 6 oppure 8 canali.

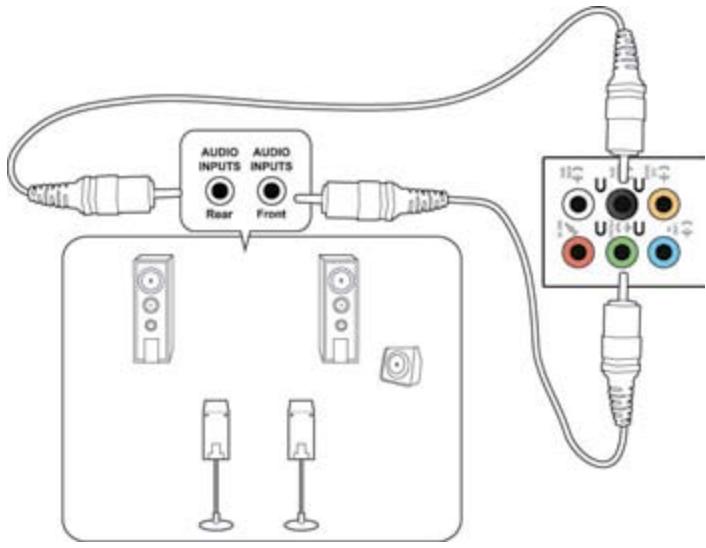

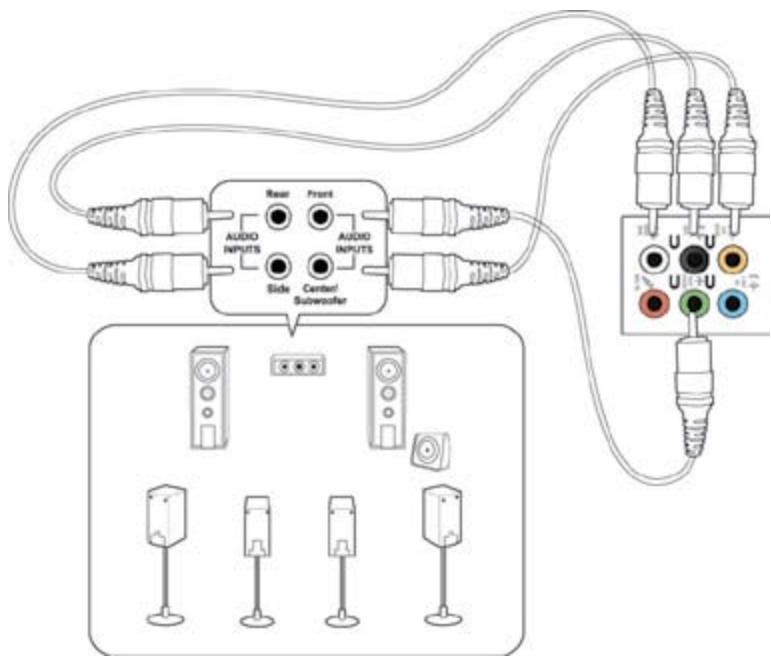

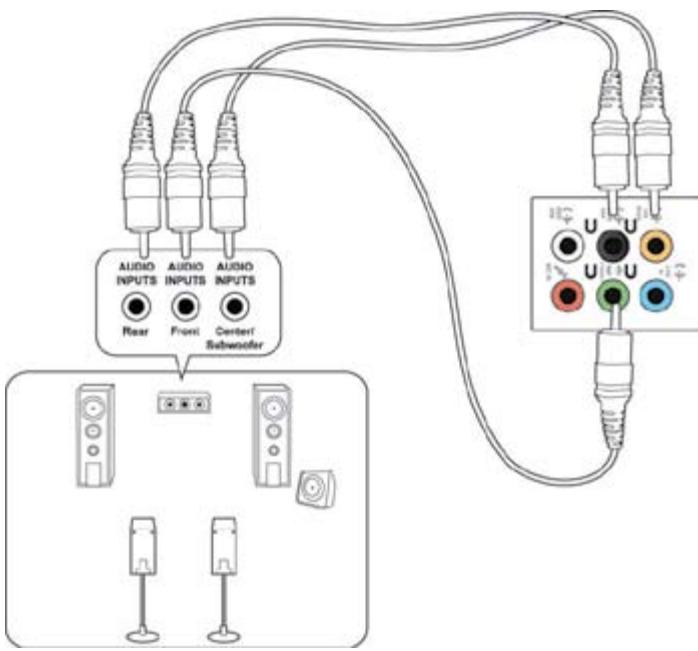

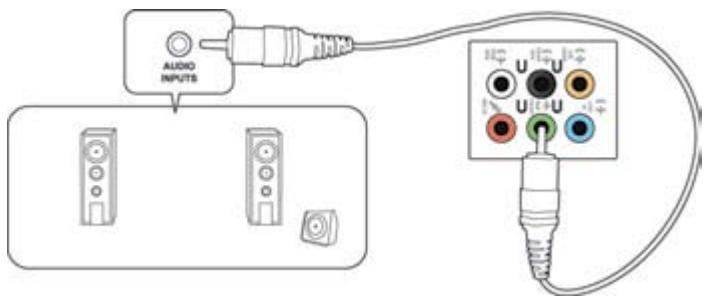

Configurazione audio 2, 4, 6 o 8 canali

Porta	Cuffie 2-canali	4-canali	6-canali	8-canali
Blu chiaro	Line In	Line In	Line In	Line In
Lime	Line Out	Uscita altoparlanti frontali	Uscita altoparlanti frontali	Uscita altoparlanti frontali
Rosa	Mic In	Mic In	Mic In	Mic In
Arancione	-	-	Centrale/Subwoofer	Centrale/Subwoofer
Nero	-	Uscita altoparlanti posteriori	Uscita altoparlanti posteriori	Uscita altoparlanti posteriori
Grigio	-	-	-	Uscita altoparlanti laterali

1. Interruttore di accensione. Fornisce/interrompe l'alimentazione del computer.

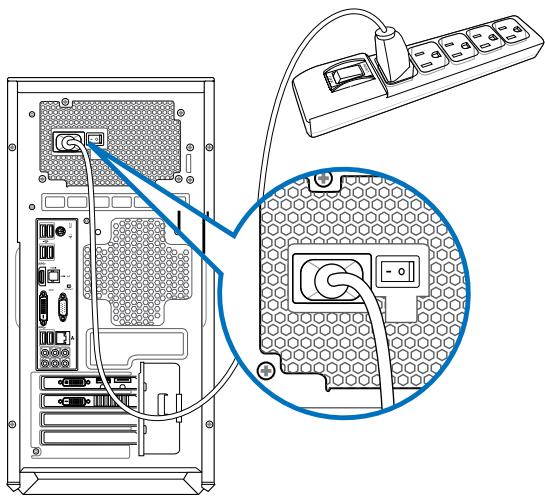

2. Connettore di alimentazione. (Valori nominali di alimentazione: 100-120/200-240Vac, 60/50Hz, 10/5A) Connettore per l'inserimento del cavo di alimentazione.
3. Porta combo Mouse / Tastiera PS/2. Porta per la connessione di mouse / tastiera PS/2.
4. Porta Ottica S/PDIF_OUT. Porta per la connessione di un dispositivo esterno come uscita audio tramite un cavo ottico S/PDIF.
5. Porta HDMI. Porta per l'inserimento di un connettore HDMI (High-Definition Multimedia Interface), compatibile con HDCP, per la riproduzione di HD DVD, Blu-ray e altri contenuti protetti.
6. Porta VGA. Porta per la connessione di dispositivi compatibili VGA, come un monitor VGA.

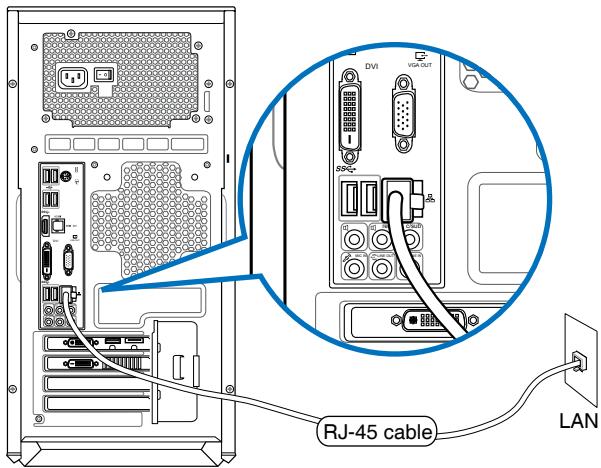

7. Porta LAN (RJ-45). Porta per la connessione Gigabit alla rete locale LAN tramite un hub di rete.

Descrizione LED della porta LAN.

LED Attività/connessione		LED velocità
Stato	Descrizione	Stato	Descrizione
SPENTO	Non connesso	SPENTO	Connessione a 10Mbps
ARANCIONE	Connesso	ARANCIONE	Connessione a 100Mbps
LAMPEGG.	Attività dati	VERDE	Connessione a 1Gbps

LED ATT/ LED CONN. VELOC. Porta LAN.

1. Porta per scheda audio (opzionale). Porta per la connessione con dispositivi di uscita, come microfono, le cuffie e gli altoparlanti.
2. Scheda grafica ASUS (opzionale). Le uscite video su questa scheda grafica ASUS opzionale potrebbero variare in base al modello.
3. Scheda Wi-Fi (opzionale). La scheda opzionale WLAN permette al computer di connettersi con una rete wireless.
4. Staffa per slot di espansione. Rimuovere la staffa quando si installa una scheda di espansione.

Installazione del computer.

Questa sezione guida nella connessione dei principali dispositivi hardware, come un monitor esterno, una tastiera, un mouse e il cavo di alimentazione al computer.

Connessione di un monitor esterno.

Utilizzo della scheda grafica ASUS (su modelli selezionati).

Collegare il monitor all'uscita video della scheda grafica ASUS.

Per collegare un monitor esterno mediante la scheda grafica ASUS:

1. Collegare un monitor all'uscita video sulla scheda grafica ASUS.
2. Collegare il monitor alla sorgente di alimentazione.

Le uscite video della scheda grafica ASUS potrebbero variare in base al modello.

Utilizzare le uscite video sulla scheda grafica integrata

Collegare il monitor all'uscita video sulla scheda grafica integrata.

Per collegare un monitor esterno tramite le uscite video sulla scheda grafica integrata:

1. Collegare un monitor VGA alla porta VGA, un monitor DVI-D alla porta DVI-D oppure un monitor HDMI alla porta HDMI sul pannello posteriore del computer.
2. Collegare il monitor ad una sorgente di alimentazione.

• Se il computer è provvisto di una scheda grafica ASUS, la scheda grafica è impostata nel BIOS come dispositivo di visualizzazione primario. Pertanto, collegare il monitor all'uscita video sulla scheda grafica.
• Per i dettagli sulle modalità di connessione di più di un monitor esterno al computer, consultare Connessione multischermo nel capitolo 3.

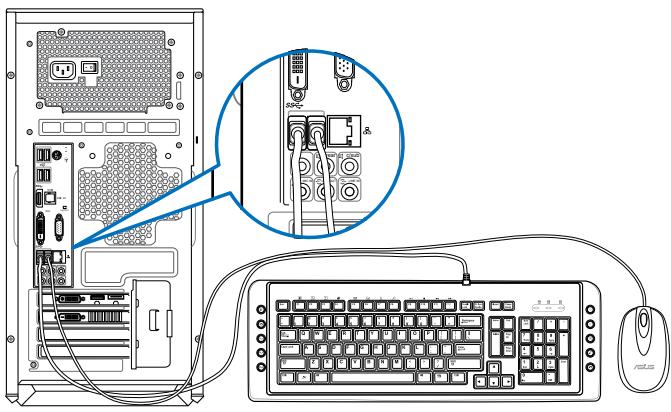

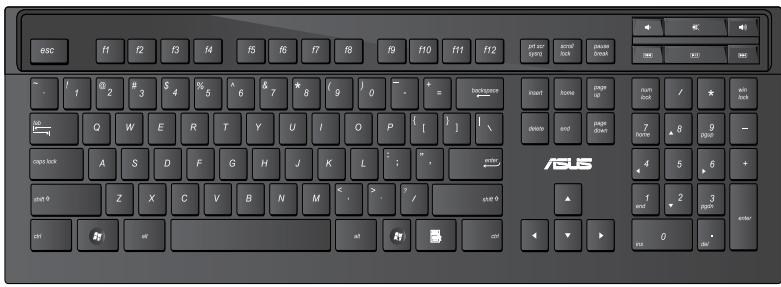

Connessione di una tastiera e di un mouse USB

Collegare una tastiera e un mouse USB alle porte USB sul pannello posteriore del computer.

È possibile accedere all'utilità di configurazione pre-installata per ASUS GX900 Gaming Mouse, soltanto quando si collega il mouse al computer, prima di avviare Windows® 7 per la prima volta. In alternativa, è possibile installare manualmente l'utilità dal DVD di supporto in dotazione. Per approfondimenti, consultare la sezione sull'uso del mouse GX900 in questo manuale utente.

Connessione del cavo di alimentazione

Collegare un'estremità del cavo di alimentazione al connettore dell'alimentazione sul pannello posteriore del computer e l'altra estremità ad una sorgente di alimentazione.

Come accendere e spegnere il computer

Questa sezione indica come accendere/spegnere il computer.

Come accendere il computer

Per accendere il computer:

1. Accendere il monitor.
2. Premere il pulsante di accensione sul computer.

1. Attendere il termine del caricamento automatico del sistema.

Come spegnere il computer

Per spegnere il computer:

1. Chiudere tutte le applicazioni in esecuzione.
2. Cliccare sul desktop di Windows®.
3. Cliccare Shut down per arrestare il sistema.

Capitolo 2

Utilizzo di Windows® 7

Inizializzazione

Quando si avvia il computer per la prima volta, appare una serie di schermate che guidano nella configurazione delle impostazioni di base del sistema operativo Windows 7.

Quando si avvia il computer per la prima volta, procedere come di seguito:

1. Accendere il computer. Attendere alcuni minuti, fino a quando non compare la schermata Set Up Windows.
2. Dall'elenco a discesa, selezionare la lingua e fare clic su Next.
3. Dagli elenchi a discesa, selezionare Country or region, Time and currency e Keyboard layout. Fare clic su Next.
4. Immettere un nome distintivo come user name e computer name. Fare clic su Next.
5. Inserire le informazioni necessarie per impostare la password, quando richiesto, e fare clic su Next. È inoltre possibile fare clic su Next per ignorare questo passaggio, senza inserire alcuna informazione.

Se si desidera impostare una password in seguito, consultare il paragrafo Impostazioni account utente e password in questo capitolo.

1. Leggere attentamente i termini e le condizioni del contratto di licenza. Selezionare I accept the license terms e fare clic su Next.
2. Selezionare Use recommended settings oppure Install important updates only per configurare le impostazioni di protezione del computer. Per ignorare questo passaggio, selezionare Ask me later.
3. Controllare le impostazioni di data e ora, quindi fare clic su Next. Il sistema carica le nuove impostazioni e inizia il riavvio. È ora possibile utilizzare il computer.

Desktop di Windows® 7

Per ulteriori informazioni su Windows 7, fare clic sull'icona Start > Help and Support.

Menu Start

Il menu Start consente di accedere ai programmi, alle utilità e ad altri elementi installati nel computer e, tramite la funzione Help and Support, fornisce informazioni su Windows 7.

Avvio di programmi e applicazioni dal menu Start

Per avviare programmi e applicazioni dal menu Start:

1. Dalla barra delle applicazioni di Windows®, cliccare sull'icona Start

1. Dal menu Start, selezionare l'elemento da avviare.

È possibile aggiungere i programmi da visualizzare sempre sul menu Start. Per approfondimenti, consultare la sezione Aggiunta di programmi sul menu Start o sulla barra delle applicazioni di questo capitolo.

Utilizzo di Getting Started

La voce Getting Started del menu Start contiene informazioni su alcune operazioni di base, come personalizzare Windows®, aggiungere nuovi utenti e trasferire file, che facilitano la familiarizzazione con il sistema operativo Windows® 7.

Per utilizzare Getting Started:

1. Dalla barra delle applicazioni di Windows®, cliccare sull'icona Start per avviare il menu Start.
2. Selezionare Getting Started. Appare l'elenco delle applicazioni disponibili.
3. Selezionare l'applicazione da avviare.

Barra delle applicazioni

La barra delle applicazioni consente di avviare e gestire programmi o altri elementi installati nel computer.

Avvio di un programma dalla barra delle applicazioni

Per avviare un programma dalla barra delle applicazioni:

Dalla barra delle applicazioni di Windows®, cliccare sull'icona del programma da avviare. Cliccare un'altra volta per nascondere il programma.

È possibile aggiungere i programmi da visualizzare sempre sul menu Start. Per approfondimenti, consultare la sezione "Aggiunta di programmi sul menu Start o sulla barra delle applicazioni" di questo capitolo.

Aggiunta di elementi alle jumplist

Cliccando su un'icona nella barra delle applicazioni, si apre una jumplist, che consente di accedere immediatamente ai collegamenti dei programmi e degli elementi elencati. È possibile aggiungere nuovi elementi, come i siti preferiti, le cartelle o i dischi visitati più di frequente o i file multimediali recenti.

Per aggiungere un elemento a una jumplist:

1. Dalla barra delle applicazioni, cliccare su un'icona.
2. Dalla jumplist corrispondente, cliccare sull'elemento da aggiungere, quindi selezionare "Pin to this list".

Rimozione di elementi da una jumplist

Per rimuovere un elemento da una jumplist:

1. Dalla barra delle applicazioni, cliccare su un'icona.
2. Dalla jumplist corrispondente, cliccare sull'elemento da rimuovere dalla jumplist e selezionare "Unpin from this list".

Aggiunta di programmi sul menu Start o sulla barra delle applicazioni

Per aggiungere programmi sul menu Start o sulla barra delle applicazioni:

1. Dalla barra delle applicazioni di Windows®, cliccare sull'icona Start per avviare il menu Start.
2. Cliccare sull'elemento da aggiungere al menu Start o alla barra delle applicazioni.
3. Selezionare Pin to Taskbar oppure Pin to Start menu.

È anche possibile cliccare sull'icona di un programma in esecuzione sulla barra delle applicazioni e selezionare Pin this program to taskbar.

Rimozione di programmi dal menu Start

Per rimuovere un programma dal menu Start:

1. Dalla barra delle applicazioni di Windows®, cliccare sull'icona Start per avviare il menu corrispondente.
2. Dal menu Start, cliccare sul programma da rimuovere, quindi selezionare Remove from this list.

Rimozione di programmi dalla barra delle applicazioni

Per rimuovere un programma dalla barra delle applicazioni:

1. Dalla barra delle applicazioni, cliccare sul programma da rimuovere dalla barra delle applicazioni, quindi selezionare Unpin this program from taskbar.

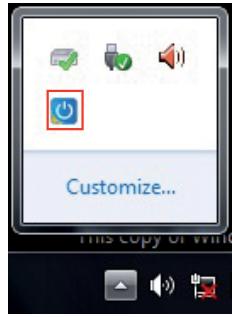

Utilizzo dell'area di notifica

L'area di notifica è pre-impostata per visualizzare le seguenti icone:

	Notifica di Action Center Cliccare su QUESTa icona per visualizzare tutti i messaggi di notifica/avvisi e avviare icon Windows® Action Center.
	Connessione di rete Questa connessione visualizza lo stato della connessione e l'intensità del segnale di una connessione di rete via cavo o senza fili.
	Volume Cliccare su QUESTA icona per regolare il volume.

Visualizzazione di un messaggio di notifica

Per visualizzare un messaggio di notifica:

• Cliccare sull'icona di notifica, quindi cliccare sul messaggio da aprire.

Per approfondimenti, consultare la sezione su Windows® Action Center in quel capitolo.

Personalizzazione di icone e notifiche

È possibile scegliere di visualizzare o nascondere le icone e i messaggi di notifica sulla barra delle applicazioni o nell'area di notifica.

Per personalizzare icone e notifiche:

1. Dall'area di notifica, fare clic sull'icona con la freccia.
2. Fare clic su Personalizza.
3. Dall'elenco a discesa, selezionare le funzioni delle icone o degli elementi da personalizzare.

Gestione di file e cartelle

Gestione di file e cartelle con Esplora file di Windows

Esplora file di Windows consente di visualizzare, gestire e organizzare file e cartelle.

Avvio di Esplora file di Windows

Per avviare Esplora file di Windows:

1. Dalla barra delle applicazioni di Windows®, fare clic sull'icona Start per aprire il menu corrispondente.
2. Fare clic su Computer per avviare Esplora file di Windows.

Esplorazione di file e cartelle

Per esplorare file e cartelle:

1. Avviare Windows Explorer.
2. Dal pannello di navigazione o di visualizzazione, cercare una cartella.
3. Dalla barra di navigazione, cliccare sulla freccia per visualizzare il contenuto di un disco o di una cartella.

Personalizzazione della visualizzazione di file e cartelle

Per personalizzare la visualizzazione di file e cartelle:

1. Avviare Windows Explorer.
2. Dal pannello di navigazione, selezionare dove salvare i dati.
3. Dalla barra degli strumenti, cliccare sull'icona Visualizza
4. Dal menu Visualizza, spostare il cursore per selezionare la modalità di visualizzazione di file e cartelle.

In alternativa, cliccare su un punto qualunque del pannello di visualizzazione, cliccare su Visualizza e selezionare il tipo di visualizzazione.

Disposizione file

Per disporre i file:

1. Avviare Windows Explorer.
2. Dal campo Arrange by, cliccare per visualizzare l'elenco a discesa.
3. Selezionare la modalità preferita.

Ordine dei file

Per ordinare i file:

1. Avviare Windows Explorer.
2. Cliccare su un punto qualunque del pannello di visualizzazione.
3. Dal menu che appare, selezionare Sort by, quindi scegliere la modalità preferita.

Raggruppamento file

Per raggruppare i file:

1. Avviare Windows Explorer.
2. Cliccare su un punto qualunque del pannello di visualizzazione.
3. Dal menu che appare, selezionare Group by, quindi scegliere la modalità preferita.

Aggiunta di una nuova cartella

Per aggiungere una cartella:

1. Avviare Windows Explorer.
2. Dalla barra degli strumenti, cliccare New folder.
3. Inserire il nome della nuova cartella.

In alternativa, fare clic su un punto qualsiasi del pannello di visualizzazione, quindi selezionare New > Folder.

Backup di file

Impostazioni di backup

Per configurare le impostazioni di backup:

1. Fare clic su > All Programs > Maintenance > Backup and Restore.
2. Fare clic su Set up backup. Premere Next.
3. Selezionare la destinazione dei file di backup. Premere Next.
4. Selezionare Let Windows choose (recommended) oppure Let me choose come modalità di backup.

Con la selezione di Let Windows choose, Windows non esegue il backup di programmi, file in formato FAT, file del cestino o file temporanei di dimensioni pari o superiori a 1 GB.

1. Seguire le istruzioni sullo schermo per completare il processo.

Ripristino del sistema

La funzione Windows® System Restore crea un punto di ripristino in cui salvare le impostazioni del sistema del computer in una certa data e ora e permette di ripristinare o annullare le modifiche alle impostazioni di sistema lasciando inalterati i dati personali.

Per ripristinare il sistema:

1. Chiudere tutte le applicazioni in esecuzione.
2. Fare clic su > All Programs > Accessories > System Tools > System Restore.
3. Seguire le istruzioni sullo schermo per completare il processo.

Protezione del computer

Windows® 7 Action Center

Windows® 7 Action Center fornisce messaggi di notifica, informazioni sulla sicurezza, sulla manutenzione del sistema e l'opzione di risoluzione automatica di alcuni dei problemi più comuni del computer.

I messaggi di notifica possono essere personalizzati. Per approfondimenti, consultare il paragrafo precedente Personalizzazione di icone e notifiche di questo capitolo.

Avvio di Windows® 7 Action Center

Per avviare Windows® 7 Action Center:

1. Per avviare Windows 7 Action Center, fare clic sull'icona di notifica, quindi selezionare Open Action Center.
2. Da Windows 7 Action Center, selezionare l'operazione da eseguire.

Windows® Update

Windows Update permette di controllare e installare gli aggiornamenti più recenti per aumentare la protezione e le prestazioni del computer.

Avvio di Windows® Update

Per avviare Windows® Update:

1. Dalla barra delle applicazioni di Windows®, fare clic sull'icona Start per aprire il menu corrispondente.
2. Selezionare Tutti i programmi > Windows Update.
3. Dalla schermata Windows Update, selezionare l'operazione da eseguire.

Impostazioni account utente e password

È possibile creare account utente e password per gli utenti del computer.

Impostazione di un account utente

Per impostare un account utente:

1. Dalla barra delle applicazioni di Windows®, fare clic su >Getting Started > Add new users.
2. Selezionare Manage another account.
3. Selezionare Create a new account.
4. Digitare il nome del nuovo utente.
5. Selezionare Standard user oppure Administrator come tipo di utente.
6. Al termine, fare clic su Create Account.

Impostazioni password

Per impostare una password utente:

1. Selezionare l'utente per cui impostare la password.
2. Selezionare Create a password.
3. Digitare e confermare la nuova password. Inserire il suggerimento per la password.
4. Al termine, cliccare su Create password.

Attivazione del software anti-virus

Trend Micro Internet Security è un software di terze parti, preinstallato nel computer, per proteggerlo dagli attacchi dei virus. Dopo un periodo di prova, della durata di 60 giorni, dalla data di attivazione, il software deve essere acquistato separatamente.

Per attivare Trend Micro Internet Security:

1. Eseguire l'applicazione Trend Micro Internet Security.
2. Leggere attentamente i termini e le condizioni di licenza. Cliccare su Agree & Activate.
3. Inserire l'indirizzo di posta elettronica e selezionare la località. Cliccare su Next.
4. Per completare l'attivazione, cliccare su Finish.

Supporto Windows®

Windows® Help and Support fornisce informazioni e spiegazioni utili nell'utilizzo delle applicazioni nella piattaforma di Windows® 7.

Per avviare Windows® Help and Support, cliccare su >Help and Support.

Per ricevere il supporto Windows® online, assicurarsi di essere collegati a Internet.

Capitolo 3

Connessione di dispositivi al computer

Connessione di un dispositivo di archiviazione USB

Sia nel pannello frontale che in quello posteriore, il desktop PC è dotato di porte USB 2.0/1.1 e USB 3.0, per la connessione di dispositivi USB, come i dispositivi di archiviazione.

Per connettere un dispositivo di archiviazione USB:

• Procedere come indicato nelle figure sottostanti.

Pannello frontale

Pannello posteriore

Per rimuovere un dispositivo di archiviazione USB:

1. Cliccare sull'area di notifica di Windows nel computer, quindi cliccare su "Eject USB2.0 FlashDisk" o "Eject USB3.0 FlashDisk", se si utilizza un'unità flash USB 3.0 o dispositivi compatibili con USB 3.0.

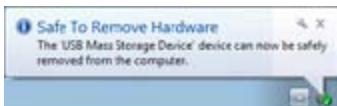

1. Quando appare il messaggio "Safe to Remove Hardware", rimuovere il dispositivo USB dal computer.

NON rimuovere un dispositivo di archiviazione USB durante il trasferimento dati, altrimenti potrebbe causare la perdita dei dati o danni al dispositivo.

Connessione di microfono e altoparlanti

Questo desktop PC è dotato di porte per microfono e altoparlanti, sia nel pannello frontale che in quello posteriore. Le porte audio I/O, situate nel pannello posteriore, consentono di collegare altoparlanti stereo a 2, 4, 6 e 8 canali.

Connessione di cuffie e microfono

Connessione altoparlanti a 2 canali

Connessione altoparlanti a 4 canali

Connessione altoparlanti a 6 canali

Connessione altoparlanti a 8 canali

Connessioni multischermo

Il desktop PC può essere dotato di porte VGA, HDMI oppure DVI, che consentono di realizzare connessioni multischermo.

Quando nel computer è installata una scheda grafica, collegare i monitor alle uscite della scheda grafica.

Impostazioni multischermo

Durante l'impiego di più monitor, è possibile impostare le modalità di visualizzazione. Il monitor aggiuntivo può essere utilizzato per duplicare l'immagine dello schermo principale o come estensione del desktop di Windows.

Per impostare la configurazione multischermo:

1. Spegnere il computer.
2. Collegare i due monitor al computer e i cavi di alimentazione ai monitor. Consultare la sezione Installazione del computer del capitolo 1 per informazioni dettagliate sulle modalità di connessione di un monitor al computer.

Con determinate schede grafiche, soltanto il monitor impostato come schermo primario visualizza l'immagine in fase di POST. La funzione doppio schermo è operativa soltanto con Windows.

3. Accendere il computer. 4. Per visualizzare la schermata per le impostazioni Screen Resolution, procedere in uno dei seguenti modi:

• Cliccare > Control Panel > Appearance and Personalization > Display > Change display settings.
• Cliccare su un punto qualunque del desktop di Windows. All'apparire del menu a comparsa, cliccare Personalize > Display > Change display settings.
• Selezionare la modalità di visualizzazione dall'elenco a discesa Multiple displays.
• Duplicate these displays: Selezionare questa opzione per impiegare un monitor aggiuntivo come duplicato dello schermo principale.
• Extend these displays: Selezionare questa opzione per impiegare un monitor aggiuntivo come estensione dello schermo principale, per aumentare lo spazio del desktop. Show desktop only on 1/2: Selezionare questa opzione per visualizzare il desktop soltanto sul monitor 1 o sul monitor 2.
• Remove this display: Selezionare questa opzione per rimuovere il monitor selezionato.

1. Cliccare su Apply oppure OK, quindi premere Keep Changes al messaggio di conferma.

Connessione di uno schermo ad alta definizione

Collegare uno schermo ad alta definizione (HDTV) alla porta HDMI del computer.

• Per collegare l'HDTV al computer, è necessario un cavo HDMI (da acquistare separatamente). Per prestazioni ottimali, assicurarsi che il cavo HDMI sia di lunghezza inferiore ai 15 metri.

Capitolo 4

Utilizzo del computer

Posizione corretta durante l'uso del Desktop PC

Durante l'utilizzo del Desktop PC, mantenere la posizione corretta è necessario per prevenire stiramenti a polsi, mani e altre articolazioni o muscoli. Questa sezione offre alcuni accorgimenti per evitare tali disturbi fisici con il Desktop PC.

Per mantenere la posizione corretta:

• Sistemare la sedia del computer in modo tale da assicurarsi che i gomiti siano alla medesima altezza o ad altezza leggermente superiore rispetto alla tastiera per consentire una comoda digitazione. Regolare l'altezza della sedia in modo tale da assicurarsi che le ginocchia siano in posizione leggermente superiore rispetto ai fianchi, per poter meglio rilassare le gambe. Se necessario, utilizzare un appoggiapiedi per alzare il livello delle ginocchia. Regolare lo schienale della sedia in modo che la base della spina dorsale sia saldamente appoggiata e leggermente inclinata indietro.
• Stare seduti in posizione eretta con le ginocchia, i gomiti e i fianchi in posizione ortogonale rispetto al PC. Porre il monitor direttamente davanti all'utente, e regolare la parte superiore del monitor all'altezza dello sguardo, in modo che gli occhi siano rivolti leggermente verso il basso.
• Tenere il mouse vicino alla tastiera, e, se necessario, utilizzare un appoggiapolsi di supporto per ridurre la pressione sui polsi in fase di digitazione. Utilizzare il Desktop PC in una zona ben illuminata e tenerlo lontano da sorgenti di luce abbagliante, come le finestre o la luce diretta del sole. Effettuare regolarmente delle pause di breve durata durante l'uso del Desktop PC.

Lettore di schede di memoria

Le fotocamere digitali e altri dispositivi digitali per l'acquisizione di immagini utilizzano schede di memoria per salvare file multimediali o immagini di natura digitale. Il lettore di schede di memoria, integrato nel dispositivo e situato sul pannello frontale del sistema, consente di leggere e scrivere dati su differenti tipi di schede di memoria.

Per utilizzare una scheda di memoria:

1. Inserire la scheda di memoria nell'apposito slot.

• Una scheda di memoria può essere inserita in una sola direzione. NON forzare una scheda di memoria nello slot per non danneggiarla.
• È possibile inserire i supporti in uno o più slot per schede di memoria ed utilizzarli in modo indipendente. Inserire una sola scheda di memoria per slot alla volta.
• Selezionare un programma di accesso ai file dalla finestra AutoPlay.

• Se nel computer NON è attivata la funzione AutoPlay, cliccare sul pulsante Start di Windows® 7 sulla barra delle applicazioni, selezionare Risorse del Computer, quindi fare doppio clic sull'icona della scheda di memoria per accedere ai dati al suo interno.
• L'icona del disco di ciascuno slot di schede è visualizzata sulla schermata Risorse del Computer.
• La spia LED del lettore di schede di memoria si illumina e lampeggia durante la lettura o la scrittura dati sulla scheda di memoria.
• Al termine, cliccare sull'icona del disco della scheda di memoria nella schermata Risorse del Computer, cliccare Rimuovi e rimuovere la scheda.

Non rimuovere mai una scheda di memoria durante o immediatamente dopo la lettura, la copia, la formattazione o l'eliminazione di dati sulla scheda, altrimenti potrebbe verificarsi una perdita dei dati.

Prima di rimuovere una scheda di memoria, utilizzare la funzione di rimozione sicura dell'hardware e del supporto, situata nell'area di notifica di Windows, per prevenire la perdita dei dati.

Unità ottica

Inserimento di un disco ottico

Per inserire un disco ottico:

1. Mentre il sistema è acceso, premere il pulsante PUSH.
2. Aprire il vassoio premendo il pulsante di espulsione, situato sotto la copertura del vano dell'unità.
3. Inserire il disco nell'unità ottica con il lato dell'etichetta rivolto verso l'alto.
4. Spingere per chiudere il vassoio.
5. Per accedere ai file, selezionare un programma nella finestra AutoPlay.

Se nel computer NON è attivata la funzione AutoPlay, cliccare sul pulsante Start di Windows® 7 sulla barra delle applicazioni, selezionare Risorse del Computer, quindi fare doppio clic sull'icona CD/DVD per accedere ai dati al suo interno.

Rimozione di un disco ottico

Per rimuovere un disco ottico:

1. Quando il sistema è acceso, espellere il vassoio in uno dei seguenti modi:
2. Premere il pulsante di espulsione, situato sotto la copertura del vano dell'unità ottica.
3. Fare clic sull'icona del disco CD/DVD nella schermata Risorse del Computer, quindi fare clic su Rimuovi.
4. Rimuovere il disco dal vassoio.

Tastiera per il Gaming ASUS ROG U9N

Il CG8480 Gaming Desktop PC è provvisto di una tastiera per il gaming ASUS ROG U9N.

Controllare la sezione Contenuto della Confezione per un elenco dettagliato degli articoli della confezione della tastiera per il gaming ASUS ROG U9N.

Installazione della tastiera per il gaming ASUS ROG U9N

1. Utilizzare l'adattatore da PS/2 a USB in dotazione per collegare la tastiera a una porta USB 2.0 del computer.

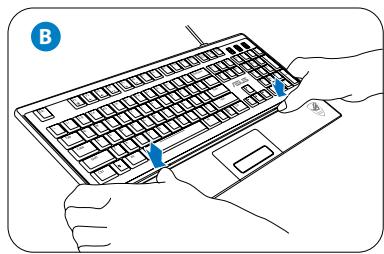

1. Allineare e inserire l'appoggiapolsi negli appositi slot della tastiera (A). Utilizzando entrambi i pollici, spingere verso il basso l'appoggiapolsi, fino a quando non scatta in posizione (B).

1. Riavviare il computer. Windows® installa automaticamente tutti i driver necessari per la tastiera.

ASUS GX900 Gaming Mouse

CG8480 Gaming Desktop PC è provvisto del mouse per il gaming ASUS GX900, per un controllo completo del gioco.

Controllare la sezione Contenuto della Confezione per un elenco dettagliato degli articoli della confezione di ASUS GX900 Gaming Mouse.

ASUS GX900 Gaming Mouse è dotato di un tasto sinistro, un tasto destro, una rotellina di scorrimento, due tasti laterali, un tasto dedicato DPI ed uno speciale pulsante per il cambio di profilo.

Tasto	Descrizione	Tasto	Descrizione
1	Tasto sinistro	7	Logo GX900
2	Tasto destro	8	Tasto IE Avanti
3	Rotellina di scorrimento	9	Tasto IE Indietro
4	Interruttore DPI Push/Pull	10	Piedini del Mouse
5	Tasto cambio profilo / profilo indicator*	11	Piedini del Mouse e Sensore Laser Twin-Eye
6	Indicatore DPI a LED**	12	Base pesi (5 x 4.5g blocchetti)***

*** È possibile regolare il peso del mouse aggiungendo o rimuovendo alcuni blocchetti.

*Indicazioni LED per il cambio di profilo

Colori LED	Indicazioni
Nessuno	Profilo Normale
Verde	Profilo 1
Rosso	Profilo 2
Arancione	Profilo 3

**Indicazioni LED per il cambio DPI

Colori LED	Indicazioni
2	DPI Livello 1
4	DPI Livello 2

Avvio del Programma

Nel computer è pre-installato un programma realizzato appositamente per configurare ASUS GX900 Gaming Mouse ed usufruire di tutte le sue funzionalità.

Quando si connette ASUS GX900 Gaming Mouse al computer, prima di avviare Windows® 7 per la prima volta, il programma rileva automaticamente il mouse. In alternativa, è possibile installare manualmente l'utilità dal DVD di supporto in dotazione.

Per installare il programma dal DVD di Supporto, inserire il disco nell'unità ottica e seguire le istruzioni sullo schermo per avviare il programma.

Se nel computer NON è attivata la funzione di esecuzione automatica, sfogliare il contenuto del DVD di supporto per individuare il file GX900.exe. Cliccare due volte sul file GX900.exe per avviare il programma.

Configurazione di ASUS GX900 Gaming Mouse

Assicurarsi che il mouse sia collegato alla porta USB del computer. Il programma rileva automaticamente il mouse e visualizza il menu principale.

Menu Principale

Voci	Descrizione
1	Cliccare su ciascuna sched per visualizzare il menu del profilo selezionato.
2	Visualizza l'icona profilo, che è configurable nei menu Profilo 1~3.
3	Cliccare per ripristinare la configurazione DPI sulle ultime impostazioni salvate.
4	Trascinare il cursore per regolare il valore DPI per ciascun livello.*
5	Cliccare per ripristinare le impostazioni dei tasti sugli ultimi valori salvati.
6	Cliccare per visualizzare le descrizioni dei colori degli indicatori dei diversi profili.
7	Cliccare per caricare un profilo salvato nel mouse.
8	Cliccare per salvare le attuali impostazioni profilo nel disco rigido.
9	Cliccare per riportare tutte le impostazioni del mouse sui valori predefiniti.
10	Cliccare per salvare le impostazioni effettuate.
11	Cliccare per salvare le impostazioni effettuate ed uscire dal programma.

• Ciascun profilo è caratterizzato da due livelli DPI. Due o quattro LED del logo DPI si illuminano per indicare l'utilizzo del livello 1 o del livello 2, rispettivamente.

Menu Profilo 1

Voci	Descrizioni
1	Cliccare per aprire il menu Modifica, che consente di modificare nome e icona del profilo.
2	Inserire il nome del profilo da utilizzare.
3	Cliccare per individuire il file imagine da utilizzare come icona profilo.
4	Selezionare una funzione per ciascun tasting azone dall'elenco a discesa. *Per i dettagli, consultrare la tabella sottostante.

Funzioni	Descrizioni
Tasto sinistro	Funzione da tasto di sinistra del mouse.
Tasto destdro	Funzione da tasto di destra del mouse.
Tasto centrale	Funzione da tasto di centro del mouse.
IE Indietro	Funzione da tasto Indietro di IE. Dopao aver operato la selezione, premere quello tasting per tornare alla pagina precedente.
IE Avanti	Funzione da tasto Avanti di IE. Dopao aver operato la selezione, premere quello tasting per passare alla pagina seguente.
Voci	Descrizioni
Tastiera	Quando selezionato, premere il tasting per eseguire una battuta o una sequenza di battute.
Macro	Quando selezionato, premere quello tasting per eseguire un lavoro o unaserie di comandi editabili con il menu Modifica Macro. Vedi Menu Macro per approfondimenti.
Script #1-6	Premere quello tasting per eseguire uno script editable con il Modifica Script.Vedi Edit Script menu per approfondimenti.
DPI [+]	Tasto per augmentare il valore DPI.
DPI [-]	Tasto per diminuire il valore DPI.
DPI Livello 1/2	Tasto per utilizzato il DPI Livello 1/2.
Cambio Profilo	Tasto dichio bilolo.
Profilo Normale	Tasto per utilizzato il profilo normale.
Profilo Utente 1/2/3	Tasto per utilizzato il profilo personalizzato 1/2/3.
Rotellina (sinistra/destra)	Tasto per scorrere a sinistra / destra nel modo in cui funziona una rotellina inclinata.Questa funzione è disponibile soltanto per le applicazioni Microsoft® Office con i sistemi operativi Windows® 7 / Vista.
Rapid Fire (mouse)	Tasto per fare fuoco rapido in un giocci di attacco a cliq. Equivale a cliccare tre volte il tasting di sinistra del mouse
Rapid Fire (tazzo)	Tasto per fare fuoco rapido in un giocci di attacco in cui si utilizza la barra spaziatrice. Equivale a cliccare tre volte la barra spaziatrice.
Web Browser	Tasto per avviare il browser web predefinito.
E-mail	Tasto per avviare l'applicazione di posta elettronica predefinita.
Media Player	Tasto per avviare l'applicazione multimediae predefinita.
Play/Pausa	Tasti di commande multimediale.
Stop
Traccia succ.
Traccia prec.
Volume Su/Giù	Tasto per aumento / ridurre il volume delsystema.
Silenziamento	Tasto per attivare/disattivare l'audio.
Calcolatrice	Tasto per avviare l'applicazione Calcolatrice.
Risorse del Computer	Tasto per aprire la finestra Risorse del Computer.
Disattivato	Selezionare quello elemento per disattivare il tasting selezionato sul mouse.

Menu Modifica Macro

Elementi	Descrizione
Modifica Macro	Cliccare per aprire il menu Modifica Macro.
Timing	Selezionare questo elemento per registrare l'intervaldo di tempo intercorso fra la pressione e il rilascio di un tasting (valore predefinito: 12ms).
Inserisci	Quando selezionato, la nuova istruzione sarebbe inserita prima dell'istruzione selezionata. In另一种a, sarebbe data prima priorità ad agli nuova istruzione.
Avvia*	Cliccare per avviare la registratione della pressione e rilascio dei tasting e/o delle azioni del mouse.
Interrompi	Cliccare per terminare la registratione della pressione e rilascio dei tasting e/o delle azioni del mouse.
Cancella	Cliccare per cancellare tutte le istruzioni salvate.
Sposta su/giù	Cliccare per spostare su/giù l'istruzione selezionata.
Imposta azione ridarata	Quando Timing è deselezionato, il ritardo di tutte le azioni sarebbe il valore scelto dall'élenco a discesa.
Loop	Imposta la macro da eseguire a un click e da terminare al click successivo.
Fuoco	Imposta la macro da eseguire una volta con un click.
Sempre fuoco	Imposta la macro da eseguire quando siiene premuto il tasting e da terminare quando si rilascia il tasting.
Esporta	Cliccare per salvare l'attuale macro nel disco rigido.
Importa	Cliccare per caricare una macro dal disco rigido.

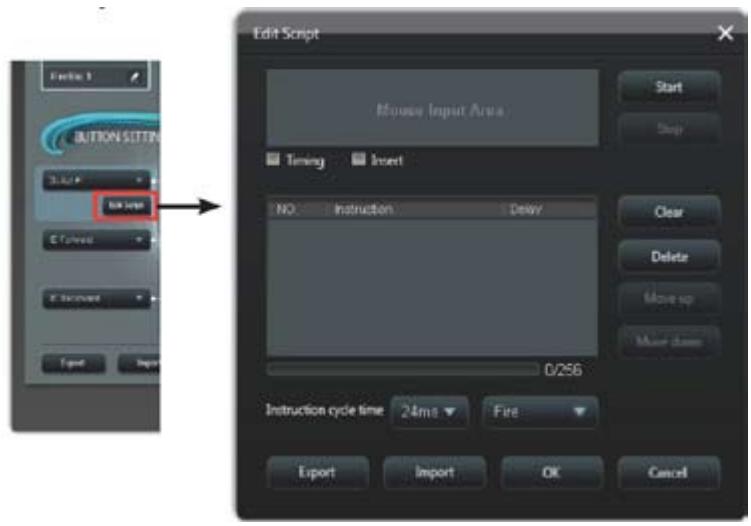

Menu Modifica Script

Elementi	Descrizioni
Modifica Script	Cliccare per aprire il menu Modifica Script.
Timing	Selezionare questo elemento per registrare l'intervaldo di tempo intercorso fra la pressione e il rilascio di un tasting (valore predefinito: 12ms).
Inserisci	Quando selezionato, la nuova istruzione sarebbe inserita prima dell'istruzione selezionata. In另一种a, sarebbe data prima priorità ad agli nuova istruzione.
Avvia	Cliccare per avviare la registratione delle azioni della tastiera e/o del mouse.
Interrompi	Cliccare per terminare la registratione delle azioni della tastiera e/o del mouse.
Cancella	Cliccare per cancellare tutte le istruzioni salvate.
Sposta su/giù	Cliccare per spostare su/giù l'istruzione selezionata.
Imposta azione ridartata	Quando Timing è deselezionato, il ritardo di tutte le azioni sarebbe il valore scelto dall'élenco a discesa.
Loop	Imposta lo script da eseguire a un click e da terminare al click successivo.
Fuoco	Imposta lo script da eseguire una volta con un click.
Sempre fuoco	Imposta lo script da eseguire quando siiene premuto il tasting e da terminare quando si rilascia il tasting.
Esporta	Cliccare per salvare l'attuale script nel disco rigido.
Importa	Cliccare per caricare uno script dal disco rigido.

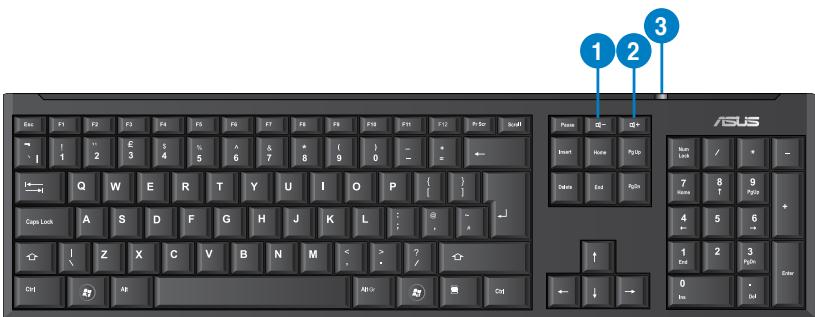

Tastiera multimediale (su modelli selezionati)

La tastiera varia in base al modello. Le illustrazioni riportate nel manuale sono puramente indicative.

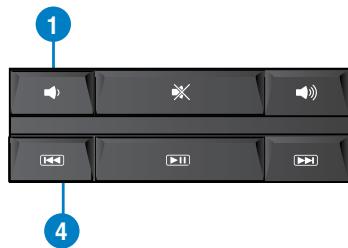

Tastiera ASUS PRIMAX/KB2621

Tasti	Descrizione
1.	Riduce il volume del systema.
2.	Attiva/disattiva l'audio.
3.	Aumenta il volume del systema.
4.	Passa alla traccia precedente di un file in unlettore multimediae.
5.	Esegue o sospende la riproduzione file in unlettore multimediae.
6.	Passa alla traccia successiva di un file in unlettore multimediae.

• Per questa tastiera non è necessario installare alcun driver.
• I tasti funzione speciali funzionano solo con i sistemi operativi Windows® Vista / Windows® 7.

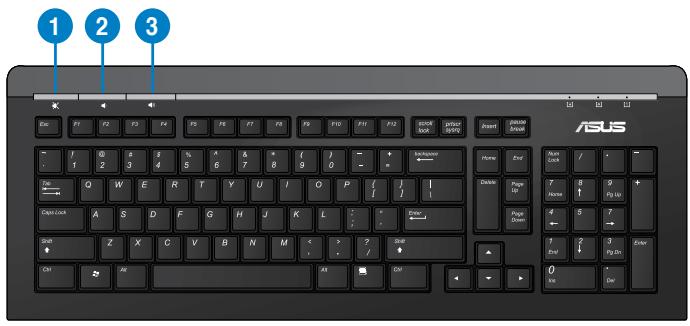

Hotkey	Descrizione
1.	Attiva/disattiva l'audio.
2.	Riduce il volume del systema.
3.	Aumenta il volume del systema.

LED	Indicazioni
4. LED Blocco scorr.	Questa spia LED si illumina quando è attivato il blocco scorrimento.
5. LED Blocco maius.	Questa spia LED si illumina quando è attivato il blocco maiuscole.
6. Num Lock LED	Questa spia LED si illumina quando è attivato il blocco numeroico.

• Per questa tastiera non è necessario installare alcun driver.
• I tasti funzione speciali funzionano soltanto con i sistemi operativi Windows® Vista / Windows® 7 / Windows® XP.

Tastiera BTC 6200C

Tasto	Descrizione	Tasto	Descrizione
1.	Attiva la modalità sospensione. Premere un tasto qualunque per riattivare il computer e ripristinare lo stato operativo precedente.	8.	Aumenta il volume delsystema.
2.	Ritorna alla pagana precedente visualizzata per ultima.	9.	Attiva/disattiva l'audio.
3.	Va alla pagana successiva visualizzata per ultima.	10.	Ritorna alla pagana precedente in unlettore multimediae.
4.	Avvia la homepage predefinita in Windows® Internet Explorer.	11.	Esegue o sospende la riproduzione di un file in unlettore multimediae.
5.	Apre la cartella Preferiti in Windows® Internet Explorer.	12.	Passa alla traccia successiva di un file in unlettore multimediae.
6.	Avvia l'applicazione di posta elettronica predefinita.	13.	Interrompe la riproduzione di un file in unlettore multimediae.
7.	Riduce il volume delsystema.

• I tasti funzione speciali funzionano con i sistemi operativi Windows® ME / 2000 / XP / Vista / 7 senza la necessità di installare un driver. Per scaricare il driver per il sistema operativo Windows® 98SE, visitare il sito BTC, al seguente indirizzo: www.btc.com.tw.
• Prima di utilizzare i tasti internet, installare Microsoft® Internet Explorer 5.0 o versioni successive.

Tastiera wireless ASUS RF U79

Tasti rapidi

1. Indicatore LED.

2.

3.

Descrizione

Questo LED si illumina quando l'alimentazione è quasi esaurita.

Riduce il volume del sistema.

Aumenta il volume del sistema.

• Per questa tastiera non è necessario installare alcun driver.
• I tasti funzione speciali funzionano soltanto con i sistemi operativi Windows® Vista / Windows® 7 / Windows® XP.

Capitolo 5

Modalità di connessione a internet

Connessione via cavo

Utilizzare un cavo RJ-45 per collegare il computer ad un modem via cavo/DSL o alla rete locale (LAN).

Connessione tramite modem via cavo / DSL

Per la connessione via modem via cavo / DSL:

1. Installare il modem via cavo / DSL.

Consultare la documentazione fornita con il modem.

1. Collegare un'estremità di un cavo RJ-45 alla porta LAN (RJ-45) sul pannello posteriore del computer e l'altra estremità a un modem via cavo/DSL.

1. Accendere il modem via cavo/DSL e il computer.
2. Configurare le impostazioni di connessione a internet.

Per ulteriori informazioni o assistenza nella connessione a internet, contattare il fornitore del servizio (ISP).

Connessione tramite la rete locale (LAN)

Per la connessione LAN:

1. Collegare un'estremità di un cavo RJ-45 alla porta LAN (RJ-45) sul pannello posteriore del computer e l'altra estremità alla presa LAN.

1. Accendere il computer.
2. Configurare le impostazioni di connessione a internet.

Contattare l'amministratore di rete per ulteriori informazioni o per assistenza nell'installazione della connessione a internet.

Connessione wireless (su modelli selezionati)

Collegare il computer a Internet via connessione wireless.

Per stabilire una connessione wireless, è necessario un punto di accesso wireless (AP).

• Per aumentare la copertura e la sensibilità del segnale radio wireless, collegare le antenne esterne ai rispettivi connettori sulla scheda WLAN ASUS.
• Per ottimizzare le prestazioni wireless, collocare le antenne sulla parte superiore del computer.
• Le antenne esterne sono opzionali.

Per la connessione con una rete wireless:

1. Cliccare sull'icona di rete nell'area di notifica per visualizzare le reti wireless disponibili.
2. Selezionare la rete wireless a cui connettersi, quindi cliccare su Connect.
3. Potrebbe essere necessario digitare la chiave di protezione di rete per la sicurezza della rete, quindi cliccare su OK.
4. Attendere che il computer stabilisca la connessione di rete wireless.
5. La connessione wireless è stata stabilita. Viene visualizzato lo stato della connessione e l'icona di rete.

Capitolo 6

Descrizione delle utilità

Il DVD di Supporto e il DVD di Ripristino potrebbero non essere inclusi nella confezione. Utilizzare la funzione della partizione di ripristino per creare il DVD di Supporto e il DVD di Ripristino. Per approfondimenti, consultare la sezione Ripristino del Sistema in questo capitolo.

ASUS AI Suite II

ASUS AI Suite II è un'interfaccia "all-in-one", che integra numerose attività ASUS e consente di avviare ed eseguire tali attività allo stesso tempo.

AI Suite II

AI Suite II si avvia automaticamente quando si accede a un sistema operativo Windows® e, nell'area di notifica, appare l'icona corrispondente. Fare clic sull'icona per aprire la barra del menu principale di AI Suite II.

Premere sui vari pulsanti per selezionare ed avviare un'utility, monitorare il sistema, aggiornare il BIOS di una scheda madre, visualizzare le informazioni del sistema e personalizzare le impostazioni di AI Suite II.

• Le applicazioni del menu Tool variano in base al modello.
• Le immagini di AI Suite II in questo manuale utente sono puramente indicative. Il contenuto delle schermate varia in funzione del modello.

Il menu Strumenti

Il menu Tool (Strumenti) comprende System Level Up, EPU, Probe II, Sensor Recorder e Ai Charger+.

System Level Up

System Level Up consente di eseguire l'overclock del sistema in ambiente Windows® mediante l'utilizzo delle impostazioni di profilo.

Per avviare System Level Up, fare clic su Tool > System Level Up sulla barra del menu di AI Suite II.

Durante l'impostazione della funzione, assegnare i tasti rapidi per il cambio di profilo di System Level Up. È possibile effettuare la regolazione manuale. Per approfondimenti, consultare la figura sottostante:

Regolare System Level Up nei seguenti modi:

BIOS

Nel programma di configurazione del BIOS, fare clic su AI Tweaker > System Level Up e selezionare l'opzione desiderata.

Pulsante OC

Premere il pulsante OC nell'angolo superiore sinistro del pannello frontale.

Avvio e configurazione di Probe II

Probe II è un'utilità per monitorare i componenti principali del computer, che invia messaggi di avvertimento su qualunque problema dei componenti. Probe II è in grado di rilevare, infatti, la rotazione delle ventole, la temperatura della CPU e il voltaggio del sistema, garantendo la stabilità delle condizioni operative.

Per avviare Probe II:

• Cliccare Tool > Probe II sulla barra del menu principale di Al Suite II.

Per configurare Probe II:

• Cliccare sulle schede Voltage/Temperature/Fan Speed per attivare i rispettivi sensori o regolare i valori soglia dei sensori. La scheda Preference consente di personalizzare l'intervallo di tempo dei segnali di avvertimento dei sensori o di modificare l'unità di misurazione della temperatura.

Avvio e configurazione di Sensor Recorder

Sensor Recorder consente di monitorare le variazioni di voltaggio, temperatura e velocità delle ventole del sistema e di registrare tali variazioni.

Per avviare Sensor Recorder:

• Cliccare Tool > Sensor Recorder sulla barra del menu principale di Al Suite II

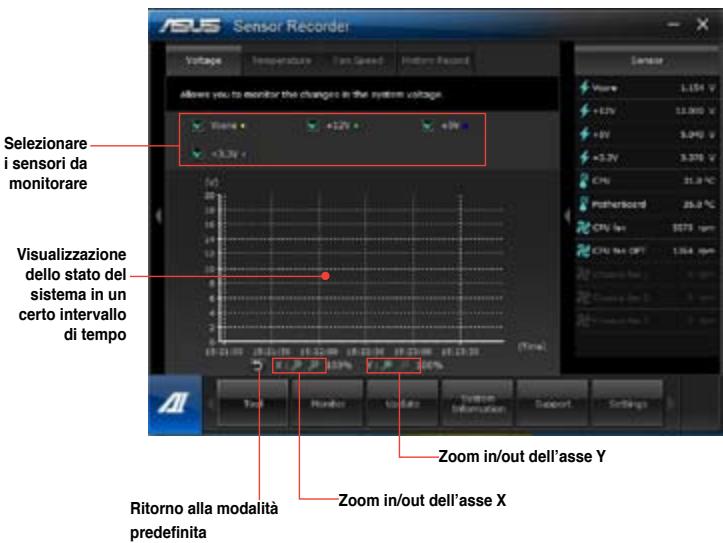

Per configurare Sensor Recorder:

• Cliccare sulle schede Voltage/Temperature/Fan Speed e selezionare i sensori da monitorare. La scheda History Record permette di registrare le variazioni dei sensori attivati.

Avvio e configurazione di Ai Charger+

Ai Charger+ è un esclusivo software di ricarica rapida, che permette di ricaricare dispositivi mobili BC 1.1 sulla porta USB del computer a velocità tripla rispetto ai normali dispositivi USB *.

• Ai Charger+ è disponibile soltanto sulle porte USB 3.0 e inizia a funzionare quando il computer è acceso.
• Ai Charger+ consente di ricaricare i dispositivi USB connessi, anche quando il PC entra in fase di sospensione S3/S4/S5, successivamente alla fase di avvio.

• Controllare il produttore del dispositivo USB per verificare se supporta la funzione BC 1.1.
• ** La velocità di ricarica dipende dalle condizioni del dispositivo USB.
• Dopo aver attivato o disattivato Ai Charger+, assicurarsi di rimuovere e ricollegare il dispositivo USB, in modo da garantire una normale ricarica.

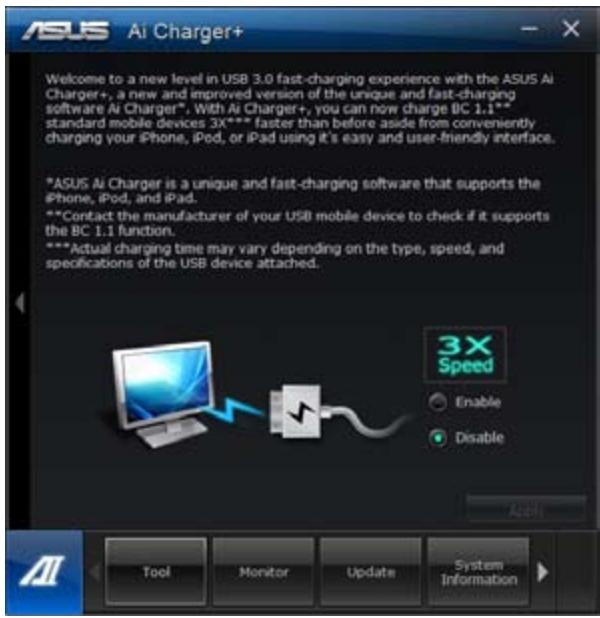

Per avviare Ai Charger+:

• Cliccare su Tool > Ai Charger+ sulla barra del menu principale di AI Suite II.

Avvio e Configurazione di USB 3.0 Boost

La Tecnologia ASUS USB 3.0 Boost supporta UASP (USB Attached SCSI Protocol) e incrementa automaticamente la velocità di trasferimento dati di un dispositivo USB 3.0 sino al 170% .

Avvio di USB 3.0 Boost

Per avviare USB 3.0 Boost, cliccare su Tool > USB 3.0 Boost sulla barra del menu principale di AI Suite II.

Configurazione di USB 3.0 Boost

1. Collegare un dispositivo USB 3.0 alla porta USB 3.0.

USB 3.0 Boost rileva automaticamente le proprietà del dispositivo USB 3.0 e passa in modalità Turbo o UASP (se UASP è supportato dal dispositivo USB 3.0).

1. È possibile passare manualmente dalla modalità USB 3.0 alla modalità Normale in qualunque momento.

• Consultare il manuale del software nel DVD di supporto o visitare il sito ASUS www.asus.com per informazioni dettagliate sulla configurazione del software.
• A causa delle limitazioni del chipset Intel®, le porte USB 3.0 Intel® non supportano ASUS 3.0 Boost nel sistema operativo Windows XP.
• Utilizzare dispositivi USB 3.0 per raggiungere elevate prestazioni. La velocità di trasferimento dati varia in funzione del dispositivo USB.

Il menu Monitor

La sezione Monitor illustra le caratteristiche del pannello dei sensori e la frequenza della CPU.

Avvio di Sensor

Il pannello dei sensori mostra il valore dei sensori del sistema, relativi alle ventole, ai voltaggi e alla temperatura della CPU.

Per avviare Sensor:

• Cliccare Monitor > Sensor sulla barra del menu principale di AI Suite II.

Avvio di CPU Frequency

Il pannello CPU Frequency mostra la frequenza della CPU.

Per avviare CPU Frequency:

• Cliccare Monitor > CPU Frequency sulla barra del menu principale di AI Suite II.

Il pannello dei sensori si trova sul lato destro (nell'area dove compaiono le informazioni del sistema).

Pannello Sensori

Pannello Frequenza CPU

Il menu Update

Il menu Update consente di aggiornare il BIOS della scheda madre e il logo di avvio del BIOS, grazie alle utilità di aggiornamento ASUS.

ASUS Update

ASUS Update è un'utility per gestire, salvare e aggiornare il BIOS della scheda madre nel sistema operativo Windows®. L'utilità ASUS Update permette di effettuare l'aggiornamento del BIOS direttamente da internet, scaricare da internet i file BIOS più recenti, aggiornare il BIOS da un file BIOS aggiornato, salvare il file BIOS o visualizzare le informazioni sulla versione del BIOS.

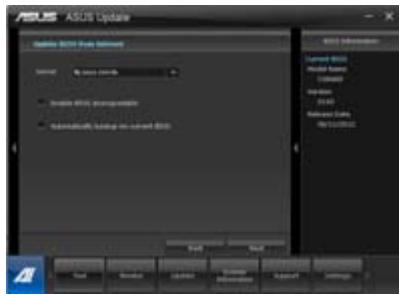

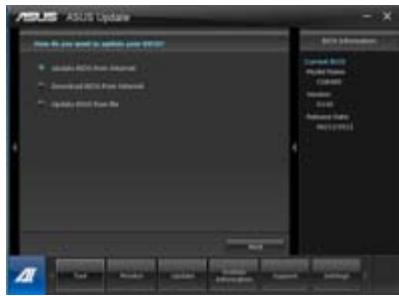

Aggiornamento del BIOS via Internet

Per aggiornare il BIOS via Internet:

1. Dalla schermata ASUS Update, selezionare Update BIOS from Internet, quindi premere Next.

1. Selezionare il sito FTP ASUS più comodo per evitare congestioni di rete.

Per attivare la funzione di downgrade del BIOS e di backup automatico del BIOS, selezionare le caselle davanti a questi due elementi sullo schermo.

1. Selezionare la versione del BIOS da scaricare. Premere Next.

Quando non viene rilevata alcuna versione aggiornata, appare la schermata qui a destra.

1. È possibile decidere se modificare il logo di avvio del BIOS, rappresentato dall'immagine che appare sullo schermo in fase di POST (Power-On Self-Tests). Cliccare Yes per modificare il logo di avvio o No per continuare.
2. Seguire le istruzioni sullo schermo per completare l'aggiornamento.

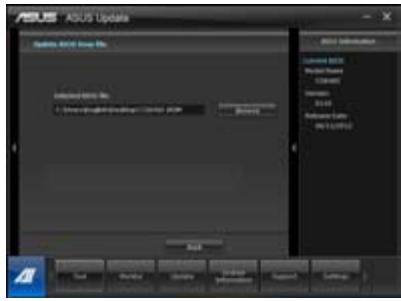

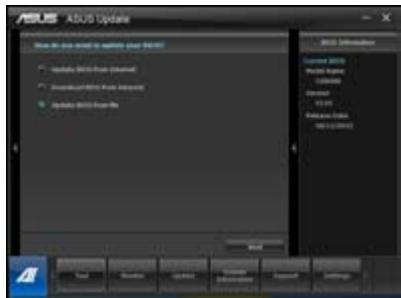

Aggiornamento del BIOS tramite un file del BIOS

Per aggiornare il BIOS tramite un file del BIOS:

1. Dalla schermata ASUS Update, selezionare Update BIOS from file, quindi premere Next.

1. Individuare il file del BIOS nella finestra Open, fare clic su Open e poi su Next.

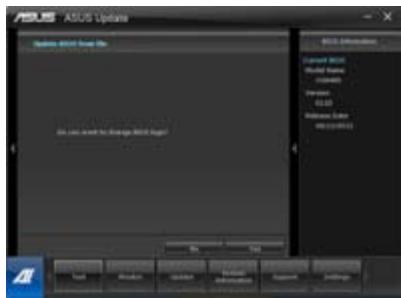

1. È possibile decidere se modificare il logo di avvio del BIOS. Fare clic su Yes per modificare il logo di avvio oppure su No per continuare.
2. Seguire le istruzioni sullo schermo per completare l'aggiornamento.

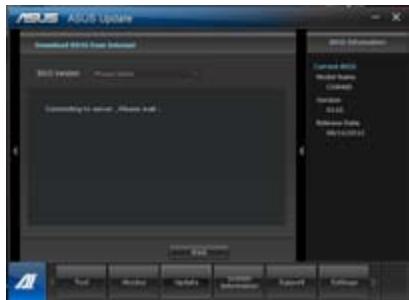

Download BIOS da Internet

Per scaricare il BIOS da Internet:

1. Dalla schermata ASUS Update, selezionare Download BIOS from Internet, quindi premere Next.
2. Selezionare il sito FTP ASUS più vicino, onde evitare congestioni di rete. Digitare o individuare la cartella dove scaricare il file del BIOS.

Premere Next.

1. Selezionare la versione del BIOS da scaricare, quindi premere Next. Premere Finish per completare il processo.

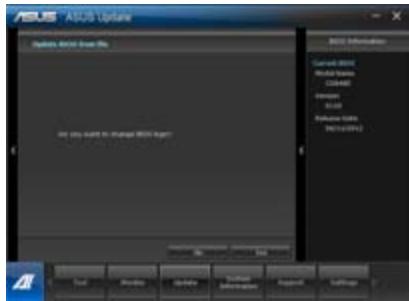

2. È possibile decidere se modificare il logo di avvio del BIOS, rappresentato dall'immagine che appare in fase di POST (Power-On Self-Tests). Fare clic su Yes per modificare il logo di avvio oppure su No per continuare.
3. Seguire le istruzioni sullo schermo per completare il processo di aggiornamento.

Informazioni sul sistema

La sezione System Information fornisce informazioni su scheda madre, CPU e slot di memoria.

• Cliccare sulla scheda MB per visualizzare i dettagli su produttore, nome del prodotto, versione e BIOS della scheda madre.

• Cliccare sulla scheda CPU per visualizzare i dettagli sul processore e la cache.

• Cliccare sulla scheda SPD, quindi selezionare uno slot di memoria per visualizzare i dettagli sui moduli di memoria installati su tale slot.

• Cliccare sulla scheda Disk e selezionare il disco di cui visualizzare i dettagli.

Supporto tecnico

La pagina Support fornisce informazioni relative al sito ufficiale di ASUS e del supporto tecnico, su come effettuare operazioni di

Impostazioni

La sezione Settings permette di personalizzare le impostazioni della barra del menu principale e dell'interfaccia.

Application consente di selezionare l'applicazione da attivare. Bar permette di modificare le impostazioni della barra. Skin offre la possibilità di personalizzare contrasto, luminosità, saturazione, tinta e gamma dell'interfaccia.

ASUS AI Manager

ASUS AI Manager è un'utilità che consente di accedere in modo facile e rapido alle applicazioni di uso frequente.

Avvio di AI Manager

Per avviare AI Manager dal desktop di Windows®, cliccare Start > Tutti i Programmi > ASUS > AI Manager > AI Manager 1.xx.xx. Sul desktop appare la barra di accesso rapido AI Manager.

Dopo aver avviato l'applicazione, sulla barra delle applicazioni di Windows® appare l'icona AI Manager.

Cliccare su questa icona per spostarsi alla barra di accesso rapido alla finestra principale, da cui avviare AI Manager.

Barra di accesso rapido di AI Manager

La barra di accesso rapido di AI Manager salva spazio sul desktop per avviare rapidamente le utilità ASUS o visualizzare informazioni sul sistema. Cliccare sull'icona Principale, I Miei Preferiti, Supporto e Informazioni per visualizzare i rispettivi menu.

Cliccare per passare fra la modalità a schermo intero e la barra di accesso rapido.

Cliccare per mantenere AI Manager sulla barra delle applicazioni.

Cliccare per chiudere AI Manager.

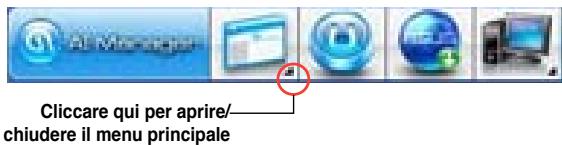

Menu Principale

Il menu principale contiene le seguenti tre utilità: AI Disk, AI Security e AI Booting. Cliccare sulla freccia dell'icona del menu principale per sfogliare le utilità al suo interno.

AI Disk

AI Disk permette di cancellare file temporanei IE, cookie IE, URL IE, cronologia IE e di svuotare il cestino. Cliccare sull'icona AI Disk della barra di accesso rapido per visualizzare l'intera finestra AI Disk e selezionare gli elementi da cancellare. Al termine, premere Apply.

AI Security

AI Security consente di impostare una password per proteggere dispositivi, quali dischi flash USB e CD/DVD, da accessi non autorizzati.

Per bloccare un dispositivo:

1. Se si utilizza AI Security per la prima volta, digitare una password composta da max. 20 caratteri alfanumerici. 2. Confermare la password.
2. Digitare il suggerimento per la password (consigliato).
3. Premere OK.

1. Selezionare il dispositivo da bloccare e cliccare su Apply.
2. Inserire la password impostata in precedenza e premere OK.

Per sbloccare un dispositivo:

1. Deselezionare la casella del dispositivo bloccato e cliccare su Apply.
2. Inserire la password, quindi premere OK.

Per modificare la password:

• Cliccare su Change Password e seguire le istruzioni sullo schermo.

AI Booting

AI Booting consente di specificare l'ordine di priorità dei dispositivi di avvio.

Per specificare l'ordine di avvio:

1. Selezionare un dispositivo, quindi premere il pulsante destro/sinistro per specificare l'ordine di avvio.
2. Al termine, premere Apply.

I Miei Preferiti

My Favorites consente di aggiungere applicazioni di uso frequente, evitando di doverle cercare nel computer.

Per aggiungere un'applicazione:

1. Fare clic su Add e selezionare l'applicazione da aggiungere a My Favorites.
2. Fare clic su Open nella finestra del file e l'applicazione viene aggiunta all'elenco My Favorites.

Per aprire, eliminare o rinominare un'applicazione del menu My Favorites, fare clic sull'icona corrispondente. Fare doppio clic per avviare l'applicazione selezionata.

Supporto

Fare clic sui collegamenti della finestra Support per accedere al sito ufficiale di ASUS e al supporto tecnico, per operazioni di download e informazioni sui contatti ASUS nel mondo.

Informazioni

Fare clic sulla scheda della finestra Information per visualizzare informazioni dettagliate sul sistema, scheda madre, CPU, BIOS, dispositivi installati e memoria.

ASUS Webstorage

ASUS Webstorage è stato realizzato per facilitare il recupero dei dati su notebook, smartphone o dispositivi tablet, dovunque sia disponibile una connessione a internet.

In alcuni modelli, questa utility è pre-installata. Per i modelli privi di un sistema operativo, installare l'utilità attenendosi alla procedura di seguito.

Installazione di ASUS Webstorage

Per installare ASUS Webstorage:

Inserire il DVD di supporto nell'unità ottica. Fare doppio clic sul file setup.exe nella cartella ASUS WebStorage, all'interno della cartella Software nel DVD di supporto.

Avvio di ASUS Webstorage

Per avviare ASUS WebStorage dal desktop di Windows®, fare clic su Start > Tutti i Programmi > ASUS > WebStorage. Nella barra delle applicazioni di Windows® apparirà

la barra rapida di ASUS WebStorage. Fare clic su questa icona per spostarsi fra la barra rapida e la finestra principale.

Drive

Permette di recuperare tutti i dati salvati e i file sincronizzati e di condividere i dati protetti. Fare clic con il tasto destro del mouse per un'anteprima dei file, prima di scaricarli o di generare un URL condiviso.

Backup

Consente di eseguire una copia di riserva dei dati attraverso semplici passaggi e di preimpostare un programma di backup preferenziale su ASUS WebStorage. Selezionare "Auto Backup" per effettuare un backup completo.

MySyncFolder

Salvare i file aggiornati su MySyncFolder per accedere e condividere facilmente tutti i tipi di file in qualunque cartella o dispositivo.

Calendario

ASUS WebStorage sincronizza automaticamente gli eventi del calendario su più computer, per poter controllare puntualmente la propria agenda da qualunque PC.

BookmarkSyncer

BookmarkSyncer mantiene automaticamente sincronizzati su più computer i preferiti del browser salvati su ASUS WebStorage.

MobileApp

Le applicazioni mobile di ASUS WebStorage consentono di sincronizzare i file su più computer. Grazie al supporto della tecnologia di "transcoding" (decodifica formato), è possibile visualizzare anteprime ed effettuare lo streaming di file su un telefono cellulare.

Accesso a internet

Prova il servizio di cloud computing offerto da ASUS WebStorage, che elimina il rischio di poter perdere i dati.

Impostazioni

1. Cliccare sull'icona Settings (Impostazioni) e appare la schermata delle impostazioni.
2. Seguire le istruzioni sullo schermo per completare la configurazione.

ASUS Easy Update

ASUS Easy Update è un software in grado di rilevare le applicazioni e i driver più aggiornati per il sistema.

1. Dall'area di notifica di Windows®, cliccare sull'icona ASUS Easy Update.

1. Selezionare Schedule per pianificare la frequenza di aggiornamento del sistema.
2. Selezionare Update per attivare l'aggiornamento.

1. Premere OK per visualizzare gli elementi da scaricare.

1. Selezionare gli elementi da scaricare, quindi premere OK.

ASUS Instant On

ASUS Instant On permette di inserire rapidamente la modalità di sospensione ibrida.

Utilizzo di ASUS Instant On

Instant On è un'utilità pre-installata, che si avvia automaticamente all'avvio del computer.

1. Quando si avvia il computer, nella barra delle applicazioni

di Windows, compare l'icona di Instant On.

1. Premere <Alt + F1>, quindi premere OK al messaggio di conferma. Il sistema entra in modalità di sospensione ibrida.

Il tasto rapido predefinito è <Alt

+F1>. Per modificarlo, leggere il seguito di questo paragrafo.

Selezionare questa voce per non visualizzare più questo messaggio in seguito.

Configurazione di ASUS Instant On

Per configurare ASUS Instant On:

1. Fare clic sull'icona ASUS Instant On

nella barra delle applicazioni di

Windows. Sarà visualizzata la pagina delle impostazioni generali.

È possibile scegliere se attivare o disattivare il tasto rapido di ASUS Instant On e se mostrare o nascondere l'icona ASUS Instant On nella barra delle applicazioni di Windows.

1. Premere il pulsante Redefine sulla pagina delle impostazioni generali e appare la schermata delle impostazioni del tasto rapido.
2. Inserire la combinazione di tasti da utilizzare come tasto rapido per ASUS Instant On.
3. Premere OK per salvare oppure Cancel per annullare le modifiche.

Nero 9

Nero 9 permette di creare, copiare, masterizzare, modificare, condividere e aggiornare varie tipologie di dati.

Installazione di Nero 9

Per installare Nero 9:

1. Inserire il DVD di Nero 9 nell'unità ottica.
2. Se è attivata la funzione di esecuzione automatica, viene visualizzato il menu principale.

Se è disattivata la funzione di esecuzione automatica, fare doppio clic sul file Setup.exe nella directory principale del DVD di Nero 9.

1. Dal menu principale, fare clic su Nero 9 Essentials.

1. Selezionare la lingua per il programma di installazione guidata. Fare clic su Next.

1. Fare clic su Next per continuare.

1. Selezionare I accept the License Conditions. Al termine, fare clic su Next.

1. Selezionare Typical, quindi fare clic su Next.

Masterizzazione file

Per masterizzare file:

1. Dal menu principale, cliccare Data Burning > Add.

1. Selezionare i file da masterizzare. Al termine, cliccare Add.

1. Al termine della selezione, cliccare Burn per avviare il processo.

Per approfondimenti su Nero 9, consultare il sito Nero all'indirizzo: www.nero.com

Ripristino del problema

Ripristino tramite Partizione di Ripristino

La Partizione di Ripristino ripristina rapidamente lo stato operativo originario del software del Desktop PC. Prima di utilizzarla, copiare i file dati (per es. file PST Outlook) su un dispositivo di archiviazione USB o su un disco di rete e registrare le impostazioni di configurazione personalizzate (per es. impostazioni di rete).

Informazioni sulla Partizione di Ripristino

La Partizione di Ripristino è una porzione del disco rigido utilizzata esclusivamente per recuperare il sistema operativo, i driver e le utilità installate sul Desktop PC, al momento della fabbricazione.

NON eliminARE la partizione denominata "RECOVERY". La Partizione Recovery è stata creata dal fabbricante e, se eliminata, non può essere più ripristinata dall'utente. In caso di problema, durante il processo di ripristino, portare il Desktop PC presso un centro di assistenza autorizzato ASUS.

Utilizzo della Partizione di Ripristino:

1. Premere < F9> in fase di caricamento iniziale.
2. Premere per selezionare Windows Setup [EMS Enabled].
3. Selezionare una delle seguenti opzioni di partizione.

System Recovery:

Ripristino delle impostazioni di fabbrica del sistema.

Creazione di una copia di riserva dell'immagine del sistema su DVD, da utilizzare successivamente per ripristinare le impostazioni di fabbrica del sistema.

System DVD Backup:

Creazione di una copia di riserva del DVD di supporto.

1. Seguire le istruzioni sullo schermo per completare il processo di ripristino.

Per aggiornamenti su driver e utilità, visitare il sito ASUS: www.asus.com

Ripristino tramite DVD di Ripristino (su modelli selezionati)

Rimuovere il disco rigido esterno, prima di eseguire il ripristino del sistema nel Desktop PC. Secondo Microsoft, a causa dell'installazione di Windows sul disco rigido sbagliato o della formattazione della partizione sbagliata, si potrebbero perdere dati importanti.

Procedura di utilizzo del DVD di Ripristino:

1. Inserire il DVD di Ripristino nell'unità ottica. Il Desktop PC deve essere ACCESO.
2. Riavviare il Desktop PC e premere <F8> al momento del caricamento; selezionare l'unità ottica (forse denominata "CD/DVD") e premere <Enter> per avviare dal DVD di Ripristino.
3. Selezionare OK per avviare il ripristino dell'immagine.
4. Selezionare OK per confermare il ripristino del sistema.

Il ripristino del sistema sovrascrive tutti i dati contenuti nel disco rigido. Prima di avviare l'operazione, eseguire una copia di riserva delle informazioni importanti.

1. Seguire le istruzioni sullo schermo e completare il processo di ripristino.

Durante il ripristino del sistema, NON rimuovere il disco di ripristino, salvo diverse istruzioni, altrimenti le partizioni saranno inservibili.

Per aggiornamenti su driver e attività, visitare il sito: www.asus.com.

Introduzione alle nuove tecnologie per processori Intel®

Questo documento descrive nei dettagli le procedure di installazione e configurazione delle seguenti tecnologie Intel®:

Intel® Smart Response Technology Intel® Rapid Start Technology Intel® Smart Connect Technology

Requisiti di sistema per le nuove tecnologie per processori Intel®

Per poter installare e configurare le tecnologie per processori Intel®, è necessario soddisfare i seguenti requisiti:

1. CPU: Famiglia Processori Intel® Core di 2a/3a generazione 2.OS: Windows®7
2. SSD: Un SSD dedicato (Solid State Disk) per supportare Intel® Smart Response e Intel® Rapid Start Technology.

Consultare la tabella Capacità Partizioni SSD per informazioni sulle dimensioni dell'SSD, la capacità delle partizioni e i requisiti della memoria di sistema.

1. HDD: Almeno un disco rigido (Hard Disk Drive) per il drive del sistema operativo.
2. DRAM: Per attivare Intel® Rapid Start Technology, le dimensioni DRAM devono essere inferiori a 8GB.

Prima di creare la partizione per Intel® Rapid Start Technology, assicurarsi di aver attivato la funzione accelerazione di Intel® Smart Response Technology.

Requisiti sulla capacità dell'SSD

Capacità Partizioni SSD		DRAM del sistema
		2GB	4GB	8GB
Combinazioni di archivazione Intel®	Intel® Rapid Start	2GB	4GB	8GB
	Intel® Smart Response	20GB	20GB	20GB
	Intel® Smart Response e Intel® Rapid Start	Due partizioni: 20GB + 2GB (SSD > 22GB)	Due partizioni: 20GB + 4GB (SSD > 24GB)	Due partizioni: 20GB + 8GB (SSD > 28GB)
	Intel® Smart Response, Intel® Rapid Start, e Intel® Smart Connect	Due partizioni: 20GB + 2GB (SSD > 22GB)	Due partizioni: 20GB + 4GB (SSD > 24GB)	Due partizioni: 20GB + 8GB (SSD > 28GB)

L'SSD dedicato a Intel® Rapid Start e Intel® Smart Response non può essere utilizzato per le configurazioni RAID. - A causa delle caratteristiche del sistema operativo, quando la memoria del sistema installata su Windows® 7 a 32 bit è superiore a 4G, le prestazioni di Intel® Rapid Start Technology sono piuttosto scadenti. - Soltanto le porte interne SATA Intel® (grigia e blu) supportano le nuove tecnologie per processori Intel®. - Le prestazioni di Intel® Smart Response Technology e Intel® Rapid Storage Technology variano in base alle caratteristiche dell'SSD installato.

Intel® Smart Response Technology

Intel® Smart Response Technology migliora le prestazioni complessive del sistema. Essa utilizza un potente SSD (con almeno 20GB di spazio libero) come cache per operazioni di uso frequente, che rende più rapido lo scambio dati fra il disco rigido e la memoria principale. I vantaggi principali sono rappresentati da un incremento della velocità del disco rigido, una riduzione dei tempi di caricamento e di attesa, e dal massimo utilizzo dello spazio di archiviazione. Diminuisce inoltre il consumo di energia, grazie alla riduzione di inutili spin del disco rigido.

Prima di applicare Intel® Smart Response Technology, è necessario impostare "SATA Mode BIOS" su [RAID mode] nella configurazione del BIOS.

Installazione di Intel® Smart Response Technology

1. Inserire il DVD di supporto nell'unità ottica. Se nel computer non è attiva la funzione di esecuzione automatica, appare la schermata di installazione dei driver.
2. Cliccare sulla scheda Drivers, quindi fare clic sul software Intel® Rapid Storage Technology Driver.
3. Seguire le istruzioni sullo schermo per completare l'installazione.

Utilizzo di Intel® Smart Response Technology

1. Cliccare su Accelerate per accedere alla pagina delle impostazioni Smart Response Technology.
2. a. Selezionare l'SSD da utilizzare per rendere più rapido il sistema di archiviazione.

b. Selezionare le dimensioni allocate per la cache dell'SSD. c. Selezionare l'HDD per la cache. d. Enhanced mode: WRITE THROUGH, scrive allo stesso tempo su SSD e su disco rigido.

Maximized mode: WRITE BACK, scrive prima su SSD per riscrivere successivamente sul disco rigido.

1. Selezionare Disable Acceleration per disattivare questa funzione, quando selezionare Change Mode per passare tra la modalità di accelerazione Enhanced (Migliorata)/Maximized (Ottimizzata).

• Per attivare Intel® Smart Response Technology, sono necessari almeno un SSD (20GB) e un disco rigido. La cache può essere assegnata soltanto ad un SSD.
• Per ripristinare il sistema operativo, selezionare BIOS Option ROM > Acceleration Options e rimuovere Disks/Volume Acceleration per disattivare Intel® Smart Response Technology.
• Le dimensioni massime della cache su SSD sono pari a 64GB. In caso di eccesso, lo spazio di archiviazione non utilizzato per la cache è identificato dal sistema come normale spazio di archiviazione.

Intel® Rapid Start Technology

Intel® Rapid Start Technology consente di riattivare rapidamente il computer dalla modalità sospensione. Il salvataggio della memoria del sistema del computer nell'SSD, configurato in precedenza, velocizza i tempi di riattivazione, pur mantenendo ridotto il consumo di energia.

• Prima di applicare Intel® Rapid Start Technology, selezionare Advanced Mode > Advanced > PCH Configuration alla voce BIOS, quindi attivare Intel® Rapid Start Technology.
• Prima di attivare Intel® Rapid Start Technology, assicurarsi di seguire con attenzione la procedura di creazione di una partizione, altrimenti appare un messaggio di errore.

Creazione di una partizione

• Prima di utilizzare l'applicazione di partizionamento del disco di Microsoft, accertarsi di aver effettuato una copia di riserva dei dati importanti. Un partizionamento non corretto potrebbe causare la perdita dei dati. Regolare la DRAM su una frequenza elevata potrebbe creare instabilità al sistema.
• Selezionare Start, quindi cliccare su Computer > Manage > Disk Management.
• Selezionare l'SSD dove creare la partizione.
• Con il tasto destro del mouse, cliccare su New Volume e, successivamente, su Shrink Volume per comprimere il volume selezionato.

1. Se l'SSD non è stato inizializzato e non è formattato:

a. Cliccare sul disco di cui si desidera creare la partizione e selezionare Initialize. b. Cliccare sul volume non allocato, selezionare New Simple Volume e attenersi ai passaggi della procedura da completare.

Se l'SSD è di dimensioni inferiori a 64GB, ed è impostato sull'opzione caching Full disk capacity per Intel® Smart Response, in Disk Management non viene visualizzato nessun volume. In Intel® Smart Response, assicurarsi di impostare il valore della memoria cache su 18.6GB per avere capacità per la partizione Intel® Rapid Start.

1. Impostare le dimensioni della partizione, in modo che siano equivalenti alla memoria DRAM del sistema (1GB = 1024MB). Premere Shrink.

Selezionare Start > Control Panel > System and Security > System, e impostare le dimensioni DRAM.

Il volume non allocato viene così allocato nel disco selezionato.

1. Per avviare l'applicazione di partizionamento del disco, cliccare su Start > Programs > Accessories > Command Prompt.
2. Digitare diskpart e premere Enter.
3. Al prompt di partizione del disco, digitare list disk dopo DISKPART, quindi premere Enter. Selezionare il disco con il volume non allocato, digitando select

disk x (x = disk number), quindi premere Enter.

Il valore "x" si riferisce al numero del disco dove è stata creata la partizione non allocata. - Fare riferimento al punto 5 per i dettagli in merito allo spazio su disco non allocato su SSD.

1. Digitare create partition primary, quindi premere Enter.

1. Dopo aver creato la partizione primaria, digitare detail disk e premere Invio per visualizzare i dettagli del disco partizionato.

1. Selezionare il volume RAW delle stesse dimensioni del volume compresso, digitare select volume x (dove x è il numero) e premere Invio per salvare la partizione Intel Rapid Start.

Il valore "x" si riferisce al numero che identifica il disco dove creare la partizione dati.

1. Digitare set id=84 override, premere Invio e attendere il processo di compressione fino a quando l'utilità Gestione disco non identifica una nuova partizione, denominata Hibernation Partition.

Hibernation Partition non appare quando si seleziona la modalità di partizionamento "GPT" (GUID Partition Table). Assicurarsi che l'espressione "Non allocato" non compaia nel volume e che sia identificata una nuova partizione.

1. Dopo aver creato la partizione, riavviare il sistema.

Se non si riavvia il computer, la partizione per Intel® Rapid Start Technology risulterà incompleta e potrebbe causare il malfunzionamento di Intel® Rapid Start Technology.

Attivazione e disattivazione di Intel® Rapid Start Technology dal sistema operativo

Installare Intel® Rapid Start Technology dal DVD di supporto, in modo da avviare Intel® Rapid Start Manager.

Dopo aver creato la partizione, avviare Intel® Rapid Start Manager per attivare/disattivare Intel® Rapid Start Technology.

Fare clic sulla freccia Mostra icone nascoste sul lato destro della barra delle applicazioni, quindi fare clic sull'icona Intel® Rapid Start Technology Manager.

1. Selezionare "On" nel campo "Stato" per attivare la funzione, quindi premere Salva.

Attiva/disattiva temporizzatore. Quando il temporizzatore è attivato, spostare il cursore sul tempo desiderato. Quando il sistema è inattivo per un periodo di tempo superiore a quello impostato, il sistema entra automaticamente in modalità Intel® Rapid Start. La durata predefinita è di 10 minuti. Salva Annulla impostazioni impostazioni

Ripristino partizione

Questa procedura consente di eliminare Intel® Rapid Start Technology dal sistema e di ripristinare la partizione creata per l'installazione di Intel® Rapid Start Technology.

1. Eseguire Command Prompt.
2. Digitare diskpart e premere Invio.
3. Al prompt di diskpart, digitare list disk dopo DISKPART, quindi premere Invio.
4. Selezionare il disco (SSD) dove è installato Intel® Rapid Start Technology per il ripristino del volume, digitare select disk x (x = numero), quindi premere Invio.

Il valore "x" si riferisce al numero che identifica il disco dove creare la partizione dati.

1. Digitare list partition, premere Invio, e selezionare la partizione dove è installato Intel Rapid Start Technology digitando select partition x (x = numero), e premere Invio.

Il valore "x" si riferisce al numero che identifica il disco dove creare la partizione dati.

6.

1. Sul desktop, fare clic su Start > Computer > Manage.
2. Nella finestra "Computer Management", selezionare Disk Management, fare clic sul nuovo volume compresso e selezionare Extend Volume.

1. Quando appare la schermata della procedura guidata ("Extend Volume Wizard"), premere Next.

1. Dopo aver selezionato la partizione predefinita, premere Next.

1. La configurazione per l'estensione del volume è così completata. Premere Finish per ripristinare la partizione Intel Rapid Start Technology.
2. Dopo aver eliminato la partizione, riavviare il sistema.
3. Selezionare Start > Control Panel > Programs > Programs and Features per rimuovere Intel Rapid Start Manager.

Intel® Smart Connect Technology

Intel® Smart Connect Technology è stata realizzata per aggiornare programmi e applicazioni ottimizzando il risparmio energetico del computer.

Dopo essere stata installata e attivata, Intel® Smart Connect Technology riattiva periodicamente il sistema dalla modalità di sospensione, per farlo rientrare in modalità di sospensione e riattivarlo a un determinato intervallo di tempo.

• Intel® Smart Connect Technology supporta applicazioni, quali Windows® Live Mail, Microsoft Outlook e Seesmic.
• Prima di applicare Intel® Smart Connect Technology, è necessario attivare le voci di PCH Configuration nel BIOS. Selezionare Advanced Mode > Advanced > PCH Configuration, quando attivare Intel® Smart Connect Technology.

Installazione di Intel® Smart Connect Technology

1. Inserire il DVD di supporto nell'unità ottica.
2. Selezionare Utilities, quindi cliccare su Intel® Smart Connect Technology.
3. Quando appare il programma di configurazione guidata, premere Next per avviare il processo.
4. Selezionare I accept the terms in the License Agreement, quindi premere Next.
5. Selezionare tutto e premere Next per accedere alla pagina di configurazione.

1. Premere Install per procedere con l'installazione.
2. Premere Yes per riavviare il sistema e per rendere operativa Intel® Smart Connect Technology.

Utilizzo di Intel® Smart Connect Technology

• Prima che il sistema entri in modalità sospensione, assicurarsi che le applicazioni siano in esecuzione e che sia stata inserita la password, se necessaria.
• Quando si attiva Intel® Smart Connect Technology, assicurarsi che sia stata effettuata la connessione a Internet.
• Selezionare Start > Tutti i programmi > Intel > Intel® Smart Connect Technology.
• Nella scheda Base, premere Abilita aggiornamento. Dopo aver attivato questa funzione, è possibile accedere alla scheda Avanzate per procedere con le impostazioni avanzate.

1. Per disattivare la funzione di aggiornamento, premere il pulsante Disabilita aggiornamento, che disattiva automaticamente la configurazione nella scheda Avanzate. Per ripristinare le impostazioni predefinite, premere Ripristina tutto ai valori predefiniti.

1. Nella scheda Avanzate, impostare l'orario di utilizzo della modalità a risparmio di energia.

1. Nella scheda Guida, fare clic su Informazioni per visualizzare la versione della funzione. Selezionare Argomenti per approfondimenti su Intel® Smart Connect Technology e la relativa configurazione.

Capitolo 7

Analisi e risoluzione dei problemi

Analisi e risoluzione dei problemi

In questo capitolo sono descritti alcuni dei problemi che si possono incontrare nell'utilizzo del dispositivo e le possibili soluzioni.

Impossibile accendere il computer. La spia LED dell'alimentazione sul pannello frontale non si illumina.

Controllare che il computer sia correttamente collegato. Controllare che la presa di corrente funzioni. Controllare che l'unità di alimentazione sia accesa. Consultare la sezione Come accendere e spegnere il computer nel capitolo 1.

Il computer non risponde.

Per chiudere i programmi che non funzionano, operare nel seguente modo:

1. Premere simultaneamente i tasti <Alt> + <Ctrl> + <Delete> sulla tastiera, quindi cliccare su Start Task Manager.
2. Cliccare sulla scheda Applications.
3. Selezionare il programma che non risponde e cliccare su End Task.

Se la tastiera non risponde, premere e tenere premuto il pulsante di accensione, sulla parte superiore del telaio, sino a quando il computer non si spegne. Premere di nuovo il pulsante di accensione per riaccenderlo.

Impossibile stabilire la connessione con una rete wireless utilizzando la scheda WLAN ASUS (su modelli selezionati).

Assicurarsi di aver inserito la chiave di protezione di rete relativa alla rete wireless con cui stabilire la connessione. Collegare le antenne esterne (opzionali) agli appositi connettori sulla scheda WLAN ASUS e, per ottimizzare le prestazioni wireless, riporre le antenne sulla parte superiore del telaio del computer.

I tasti direzionali sulla tastiera numerica non funzionano.

Controllare se è spento il LED del blocco numero. Quando questo LED è acceso, i tasti della tastiera numerica sono utilizzati unicamente per l'immissione di dati. Se si desiderano utilizzare i tasti direzionali sulla tastiera numerica, premere il tasto del blocco numero che spegne il LED corrispondente.

Sul monitor non è visualizzata alcuna immagine.

Controllare che il monitor sia acceso. Assicurarsi che il monitor sia correttamente connesso all'uscita video sul computer. Se il computer è provvisto di una scheda grafica dedicata, assicurarsi di aver collegato il monitor all'uscita video su tale scheda. Controllare se per caso qualche pin sul connettore video del monitor è piegato. In presenza di pin piegati, sostituire il cavo del connettore video del monitor. Controllare se il monitor è correttamente collegato ad una sorgente di alimentazione. Per ulteriori indicazioni su come risolvere il problema, consultare la documentazione fornita con il monitor.

In presenza di connessioni multischermo, solo un monitor visualizza immagini.

Assicurarsi che entrambi i monitor siano accesi. In fase di POST, soltanto il monitor collegato alla porta VGA visualizza immagini. La funzione doppio schermo è operativa soltanto con un sistema operativo Windows. Quando si installa una scheda grafica nel computer, assicurarsi di aver collegato i monitor all'uscita video sulla scheda grafica. Controllare che le impostazioni multischermo siano corrette. Per approfondimenti, consultare la sezione Connessioni multischermo nel capitolo 3.

Il computer non rileva il dispositivo di archiviazione USB.

La prima volta in cui si collega il dispositivo di archiviazione USB al computer, Windows installa automaticamente un driver apposito. Attendere brevemente e poi controllare in Risorse del Computer se il dispositivo USB è stato rilevato. - Collegare il dispositivo di archiviazione USB ad un altro computer per vedere se è guasto e non funziona più correttamente.

Desidero ripristinare o annullare le modifiche alle impostazioni di sistema del computer senza danneggiare file o dati personali.

La funzione Windows® System Restore consente di ripristinare o annullare le modifiche alle impostazioni di sistema del computer, lasciando inalterati dati personali, come documenti o foto. Per approfondimenti, consultare il paragrafo Ripristino del sistema nel capitolo 2.

L'immagine su schermo ad alta definizione è estesa.

• Questo fenomeno è causato dalla differenza di risoluzione fra il monitor e lo schermo ad alta definizione. Regolare la risoluzione per adattarla a quella dello schermo ad alta definizione. A tal fine:
• Per accedere alla schermata delle impostazioni di risoluzione schermo, procedere in uno dei seguenti modi:
• Cliccare su Start > Control Panel > Appearance and Personalization > Display > Change display settings.
• Cliccare su un punto qualunque del desktop di Windows e appare un menu a comparsa. Cliccare Personalize > Display > Change display settings.
• Regolare la risoluzione. Consultare la documentazione fornita con il dispositivo ad alta definizione.
• Cliccare Apply oppure OK. Quindi premere Keep Changes al messaggio di conferma.

Gli altoparlanti non emettono alcun suono.

Assicurarsi di aver collegato gli altoparlanti alla porta Line out port (line) sul pannello frontale o posteriore. - Controllare che gli altoparlanti siano collegati ad una sorgente di alimentazione e siano accesi. Regolare il volume degli altoparlanti. Assicurarsi che l'audio del sistema non sia stato disattivato.

Se è stato disattivato, l'icona visualizzata per il volume è

Per attivare l'audio, cliccare dall'area di notifica di Windows e poi cliccare

• Se non è stato disattivato, cliccare e trascinare il cursore per regolare il volume.
• Collegare gli altoparlanti ad un altro computer per vedere se funzionano correttamente.

L'unità ottica non legge un disco.

• Controllare che il disco sia stato inserito con il lato dell'etichetta rivolto verso l'alto.
• Controllare che il disco sia al centro del vassoio, particolarmente nel caso di dischi di dimensioni non standard. Controllare che il disco non sia graffiato o danneggiato.

Il pulsante di espulsione del disco non risponde.

1. Cliccare su Computer.
2. Cliccare su DVD RW Drive, quindi Eject dal menu.

Alimentazione

Problema	Possible Causa	Azione
Assenza di alimentazione (L'indicatore di alimentazione è spento)	Voltaggio non corretto	Se il computer è provioso di regolatore del voltaggio, impostare il voltaggio del computer sui valori previsti dal paese in cui è utilizzato. Regolare le impostazioni del voltaggio. Assicurarsi che il cavo di alimentazione NON sia inserito nella presa di corrente.
	Computer spento.	Premere il pulsante di accensione sul pannello frontale ed assicurarsi che il computer sia accesso
	Cavo di alimentazione non correttamente collegato.	Assicurarsi che il cavo di alimentazione sia correttamente collegato. Utilizzato un cavo di alimentazione compatible.
	Problemi all'unità di alimentazione	Chiamare il centro di assistenza per la riparazione.

Visualizzazione

Problema	Possible Causa	Azione
Nessuna imagine sullo schermo dopo aver accesso il computer (schermo nero)	Il cavo segnale non è collegato alla corretta porta VGA del computer.	· Collegare il cavo segnale alla corretta porta (VGA sulla scheda madre o VGA sulla scheda grafica dedicata).
	Problemi del cavo segnale	Tentare la connessione con un altre monitor.

LAN

Problema	Possible Causa	Azione
Impossibile accedere a Internet	Il cavo LAN non è collegato.	Collegare il cavo LAN al computer.
	Problemi con il cavo LAN	Assicurarsi che il LED LAN sia accesso. Altrimenti, provare con un altro cavo LAN. Se i problema persiste, consulare il supporto technique ASUS.
	Il computer non è correttamente collegato a un router o hub.	Assicurarsi che il computer sia correttamente collegato a un router o hub.
	Impostazioni di rete	Contattare l'ISP (Internet Service Provider) per le corrette impostazioni LAN.
	Problemi causati da software anti-virus	Chiudere il software anti-virus.
	Problemi di driver	Reinstallare il driver LAN

Audio

Problema	Possibile Causa	Azione
Audio assente	Gli altoparlanti o le cuffie sono collegati alla porta sbagliata.	Consultare il manuale utente del computer per individuire la porta corretta.Disconnettere e riconnettere gli altoparlanti al computer.
	Gli altoparlanti o le cuffie non funzionano.	Tentare di utilizzato altri altoparlanti o cuffie.
	Le porte audio frontali o posteriori non funzionano.	Tentare sia dalle porte audio frontali che posteriori. Se una porta non funzionica, controllare se è impostata sull'audio multicanale.
	Prolemidi driver	Reinstallare il driver audio

Sistema

Problema	Possible Causa	Azione
Ilsystema è troppo lento	Troppi programmi in esecuzione.	Chiudere alcuni dei programmi aperti
	Attacco di virus.	•Utilizzato un software anti-virus per rilevare i virus e riparare il computer.•Reinstallare il systema operativo.
Ilsystema spesso non risponde	Problemi al disco rigido	•Inviate il disco rigido danneggiato ad un centro autorizzato ASUS per assistenza.•Installare un nuovo disco rigido.
	Problemi ai moduli di memoria	•Sostituire i moduli di memoria•Rimuovere eventuali moduli di memoria aggiuntivi, installati in precedenza, e riprovare.
	Ventilazione insufficiente	Spostare il computer dove la ventilazione è migliorie.
	Installazione di software non compatibili.	Reinstallare il systema operativo e i software compatibili.

CPU

Problema	Possible Causa	Azione
Troppo rumore dopo aver accesso il computer.	Il computer è in fase di avvio.	E' un fenomeno normale. Quando si accende il computer, la ventola funziona a massima velocità, per poi diminuire con l'accesso alsystema operativo.
	Sono state modificate le impostazioni del BIOS.	Ripristinare le impostazioni predefinite del BIOS.
	Versione BIOS obsoleta	Aggiornare la versione del BIOS. Visitare il site del supporto ASUS all'indirizzo: http://support.asus.com per scaricare la versione più recente.
Il computer in funizione è troppo rumoroso.	Sostituzione della ventola della CPU	Assicurarsi di utilizzato una ventola per CPU compatible o consigliata da ASUS.
	Ventilazione del computer insufficiente.	Spostare il computer in una zona dove la ventilazione è migliorare.
	Temperatura del systematroppo alta.	• Aggiornare il BIOS. • Se si sa come reinstallare la schedadamre, tentare di pulire lo spazio interno al telaio.

Se il problema persiste, consultare il contenuto della garanzia ASUS per Desktop PC e contattare il centro assistenza ASUS. Visitare il sito del supporto ASUS, all'indirizzo: http://support.asus.com, per informazioni sui centri assistenza.

Contatti ASUS

ASUSTeK COMPUTER INC.

Indirizzo

20063 Cernusco sul Naviglio (MI)

Supporto Tecnico

Telefono Notebook/Eee

199 400 089*

Telefono Altri Prodotti

199 400 059*

Sito web

www.asus.it

*Per chiamare da reti fisse Telecom Italia e Colt, il costo è di 0,12 euro al minuto IVA inclusa e la durata massima della telefonata non dovrà essere superiore a 120 minuti; per le chiamate da cellulare, il costo dipende dal vostro operatore d'accesso.

Produttore:	ASUSTeK Computer Inc.
Indirizzo:	No.150, LI-TE RD., PEITOU, TIAPEI 112, TAIWAN
Rappresentante autorizzato in Europa:	ASUS Computer GmbH
Indirizzo:	HARKORT STR. 21-23, 40880 RATINGEN, GERMANY
