Pws 680-115 | 700 | 7-115 | 700-115 | 7000 | 700-125 | 720-115 | 730-115 | 750-115 | 750-125 | 780-125 | 75-115 | 7500 | 7800 | 850-115 | 850-125 | 8000 - Smerigliatrice angolare BOSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Smerigliatrice angolare
Marca	Bosch
Modelli compatibili	PWS 680-115, 700, 7-115, 700-115, 7000, 700-125, 720-115, 730-115, 750-115, 750-125, 780-125, 75-115, 7500, 7800, 850-115, 850-125, 8000
Potenza nominale	Da 701 W a 850 W a seconda del modello
Velocità di rotazione nominale	11.000 a 12.000 giri/min
Diametro max. della mola	115 mm o 125 mm
Filettatura del mandrino	M14
Lunghezza max. filettatura del mandrino	21 mm
Peso (con impugnatura supplementare)	1,7 kg a 1,8 kg
Classe di protezione	II (doppio isolamento)
Tensione nominale	230 V (220 V possibile anche)
Funzioni principali	Molatura, taglio, levigatura, spazzolatura metallica
Cappa di protezione	Per molatura (6) e taglio (10)
Impugnatura supplementare	Rimovibile, avvitabile a sinistra o a destra
Dispositivo di sicurezza	Blocco mandrino, interruttore Accensione/Spegnimento con blocco
Rotazione del carter dell'ingranaggio	Possibile sui modelli 3 603 CA2 0.. (180°)
Livello sonoro (pressione acustica)	91 a 93 dB(A) a seconda del modello
Vibrazioni (levigatura superfici)	8,0 a 10,0 m/s²
Manutenzione e pulizia	Pulire regolarmente le fessure di ventilazione, soffiare con aria compressa
Accessori inclusi	Impugnatura supplementare, chiave a perni, cappa di protezione (a seconda del modello)
Servizio post-vendita	Bosch, telefono ed email disponibili secondo il paese

Domande frequenti - Pws 680-115 | 700 | 7-115 | 700-115 | 7000 | 700-125 | 720-115 | 730-115 | 750-115 | 750-125 | 780-125 | 75-115 | 7500 | 7800 | 850-115 | 850-125 | 8000 BOSCH

Come cambiare il disco della mia smerigliatrice Bosch PWS?

Scollegare l'utensile. Premere il dispositivo di blocco del mandrino (2) per bloccare il mandrino. Allentare il dado di serraggio (9) con la chiave a perni. Sostituire il disco e stringere il dado. Verificare che il disco ruoti liberamente prima di riaccendere.

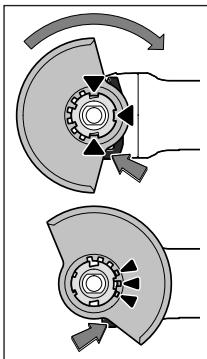

Come installare correttamente la cappa di protezione?

Posizionare la cappa di protezione (6 o 10) sul fissaggio fino a quando la codifica coincide. Premere la leva di sblocco (1) e ruotare la cappa nella posizione desiderata. Rilasciare la leva; la cappa non deve poter ruotare senza azionare la leva.

Come evitare il rimbalzo durante l'uso?

Tenere saldamente l'utensile con entrambe le mani, utilizzare l'impugnatura supplementare. Non posizionare le mani vicino all'accessorio in rotazione. Evitare di incastrare o agganciare la mola, specialmente negli angoli o spigoli vivi. Lavorare con una pressione moderata.

Qual è la potenza dei diversi modelli PWS?

Le potenze nominali variano da 701 W (PWS 680-115) a 850 W (PWS 850-115/125). Consultare la targhetta del modello per il valore esatto.

Posso utilizzare accessori non Bosch sulla mia smerigliatrice?

Utilizzare solo accessori raccomandati dal produttore. L'accessorio deve corrispondere alle specifiche: velocità massima, diametro, spessore e montaggio filettato. Un accessorio inadeguato può essere pericoloso.

Come pulire la mia smerigliatrice angolare Bosch?

Scollegare l'utensile. Pulire regolarmente le fessure di ventilazione con un pennello o aria compressa. Per lavori su metallo, soffiare frequentemente l'interno per evitare l'accumulo di polveri conduttive.

Cosa fare in caso di interruzione di corrente durante l'uso?

Sbloccare l'interruttore Accensione/Spegnimento (3) e portarlo in posizione spento. Ciò evita un riavvio incontrollato quando la corrente torna.

Come ridurre le vibrazioni dell'utensile?

Utilizzare l'impugnatura supplementare e mantenere una presa salda. Fare pause regolari. Assicurarsi che l'utensile e gli accessori siano in buone condizioni. I valori di vibrazione sono indicati nel manuale.

Posso tagliare la pietra con questa smerigliatrice?

Sì, utilizzare un disco da taglio diamantato e la cappa di protezione specifica per taglio (10). Assicurarsi di una aspirazione sufficiente della polvere e indossare una maschera antipolvere.

Come contattare il servizio post-vendita Bosch in Francia?

Per gli utenti, chiamare il 0811 360 122 (costo di una chiamata locale) o inviare un'email a [e-mail]. Per i rivenditori: 01 43 11 90 06.

MANUALE UTENTE Pws 680-115 | 700 | 7-115 | 700-115 | 7000 | 700-125 | 720-115 | 730-115 | 750-115 | 750-125 | 780-125 | 75-115 | 7500 | 7800 | 850-115 | 850-125 | 8000 BOSCH

Avvertenze generali di pericolo per elettroutensili

AWERTENZA

Leggere tutte le avventenze di pe-ricolo e le istruzioni operative. In

caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avventenze di pericolò e le istruzioni operative per anni esigenza futura.

Il termine «elettrotensile» utilizzato nelle avventenze di pericolò si riferisce ad utensili elettrici alimentati alla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

Sicurezza della postazione di lavoro

• Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti.
  Evitare d'impegare l'elettROUTENSILE in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettROUTENSILI producono scintille che possono far infiammare la polvere o i gas.
• Tenere lontani i bambini ed altri persone durante l'impiego dell'elettroutensile. Eventuali restrazioni potranno comportare la perdita del controllo sull'elettroutensile.

Sicurezza elettrica

La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assimie ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corso èesso a massa.
Custodire l'elettrotensile al riparo della pioggia o dall'umidità. La penetrazione dell'acqua in un elettrotensile augmente il rischio di una scossa elettrica.
Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non uso per trasportare o per appendere l'elettROUTensile oppure per estrrarre la spina alla presa di corrente. Non avvincare il cavo a fonti di calore, olio, spigoli tagliente neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggravati augmentano il rischio d'insorgenza di scosse elettriche.
Qualora si voglia usare l'electroutensile all'aperto, impegare solo ed esquisitamente cavi di prolunga che siano adatti per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insergenza di scosse elettriche.

Italiano | 59

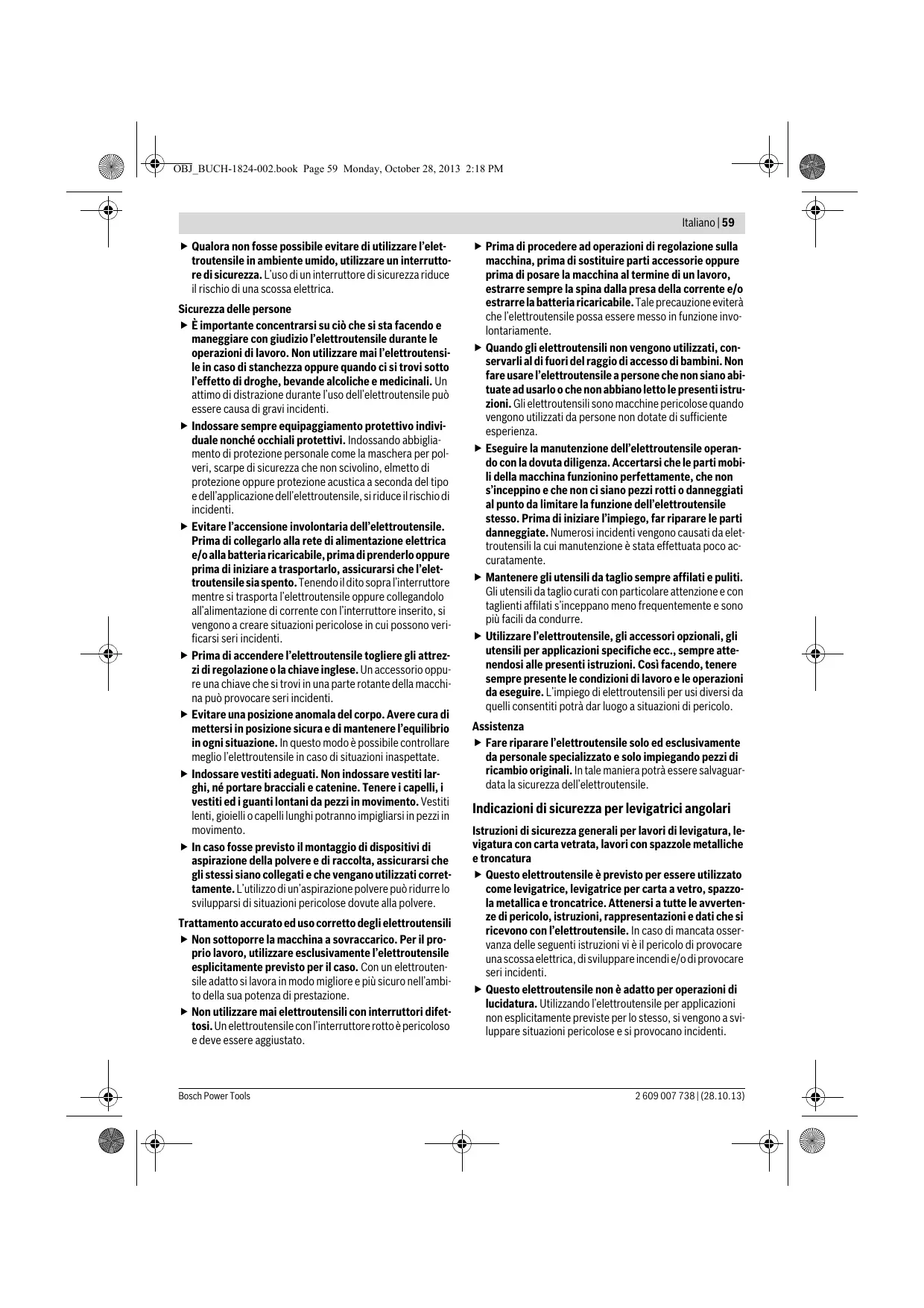

Qualora non fosse possibile evitare di utilizzare l'electroutensile in ambiente umido,utilizzare un interrutto re di sicurezza. L'uso di un interruttor di sicurezza riduce il rischio di una scossa elettrica.

Sicurezza delle persone

Et importante concentrarsi su cui che si sta facendo e maneggiare con giudizio l'elettroutensile durante le operazioni di lavoro. Non utilizzare mai l'elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droge, bevande alcoliche e medicinali. Un attimo di disturazione durante l'uso dell'elettroutensile più essere causa di gravi incidenti.
Indossare sempre equipaggiamento protettivo individuale nonché occhiali protettivi. Indossando abbiglia-mentation di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di incidenti.
Evitare l'accensione involontaria dell'elettROUTensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'electROUTensile si spento. Tenendo il dito sopra l'interruttore nelle si trasporta l'elettROUTensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a create situazioni pericolose in cui possono verificarsi seri incidenti.
Prima di accendere l'elettrotensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppu-ure una chiave che si trovi in una parte rotante della macchina cui po provocare seri incidenti.
Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di Maintainere l'equilibrio in agli situazione. In quello modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.
Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezioni in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliari si in pezioni in movimento.
In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

Trattamento accurato ed uso corretto degli eletttroutensili

Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzato esclusivamente l'eletttroutensile esceptamente previsto per il caso. Con un elettROUTen-sile adatto si lavora in modo miglior e più sicuro nell'ambito della sua potenza di prestazione.
Nonutilizzare mai elettroutensili con interruptoridifetosi. Un elettroutensile con l'interruttore rotto è pericoloso e delve essere aggiustato.

Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessory oppure prima di posare la macchina al termino di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione evitera che l'elettrotensile possa essereMESSO in funzione involutamente.
Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare useare l'elettroutensile a persona che non siano abituate ad uso o che non abbiano letto le presenti struzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persona non dotate di sufficiente esperienza.
Eseguire la manutenzione dell'elettrotensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o dannegliati al punto da limitare la funzione dell'elettrotensile stesso. Prima di iniziare l'impio, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettrotensili la cui manutenzione è stata effettuata molto accuramente.
Mantenere gli utensili da taglio sempre affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentamente e sono più facili da condurre.
Utilizzato l'elettroutensile, gli accessori optionali, gli utensili per applicazioni specifiche ecc., sempreattenendosi alle presenti struzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impio di elettroutensil per usi diversi da quelli consentiti può dar luogo a situazioni di pericolò.

Assistenza

Fare riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dell'elettroutensile.

Indicazioni di sicurezza per levigatrici angolari

Istruzioni di sicurezza generali per lavori di levigatura, levigatura con carta vetrata, lavori con spazzole metalliche e troncatura

Questo elettROUTensile è previsto per essere utilizzato come levigatrice, levigatrice per carta a vetro, spazzola metallica e troncatrice. Attenersi a tutte le avventenze di pericolo, struzioni, rappresentazioni e dati che si ricevono con l'elettROUTensile. In caso di mancata osservanza delle segmente istruzioni vi è il pericolo di provocare una scossa elettrica, di sviluppare incendi e/o di provocare seri incidenti.
Questo elettroutensile non è adatto per operazioni di lucidatura. Utilizzando l'electrontensile per applicazioni non esquisitamente previste per lo stesso, si vengono a sviluppare situazioni pericolose e si provocano incidenti.

60|Italiano

Non utilizzato nessun accessorio che la casa costruttrice non abbia eschipamente previsto e recommando per questo elettROUTensile. Il semplice fatto che un accessorio possa essere fissato al Vostro elettROUTensile non è una garanzia per un impiego sicuro.
Il numero di giri ammesso dell'accessorio impiegato devese essere almeno tanto alto quando il numero massimo di giri riportato sull'elettroutensile. Un accessorio che gira più rapidamente di quando consentito più rompersi in var pezioni e venir lanciat o时间段.
Il diametro esterno e lo spessore dell'accessorio montato devono corrispondere ai dati delle dimensioni dell'elettroutensile in dotazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sa rà possibile schermarli oppure controllari a sufficientia.
Accessori con filetto riportato devono essere adatti in modo preciso alla filettatura dell'alberino. Negli accessori che vengono montati tramite flangia, il diametro del foro dell'accessorio deve corrispondere al diametro di alloggiamento della flangia. Accessori che non vengono fissati in modo preciso all'elettROUTensile non ruotano in modo uniforme, vibrano molto forte e posso sono provocare la perdita del controllo.
Non utilizzare mai portautensili od accessori dannegiati. Prima di agli utilizzo controllare i portautensili e gli accessori ed accertarsi che sui dischi abrasivi non vi siano scheggiature o crepature, che il platorello non sua soggetto ad incrinature, crepature o forte usura e che le spazzole metalliche non abbiano fili metallici allenta tì oppure rotti. Se l'elettROUTensile oppure l'accessorio impiegato dovesse sfuggire dalla mano e cadere, accertarsi che dato non abbia subito nessun danno oppure utilizzato un accessorio intatto. Una volta contro- lato e montato il portautensili o accessorio, far funzionare l'elettROUTensile per la durata di un minuto con il numero massimo di giri avendo cura di tenersi lontani e di impedire ancche ad altre persone presenti di avvicinarsi al portautensili o accessorio in rotazione. Nella maggior parte dei casi i portautensili o accessori danneggiati si rompono nel corso di quello periodo di prova.
Indossare abbligamente di protezione. A seconda dell'applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, quanti di protezione oppure un grembiule speciale in grado di proteggervida piccole particelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la povere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l'udito.
Avere cura di evitare che altre persone possano avvici-narsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazioneuve indossare un abbiglamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti sono sovrà via oppure provocare incidentianche al di fuori della zona diretta di lavoro.

• Tenere l'apparecchio esclusivamente per le superfici isolate dell'impugnatura qualora venissero effettuati lavori durante i quali l'accessorio potrebbeVenire aicontato con cavi elettrici nascosti oppure con il proprio cavo di rete. Il contatto con un cavo sotto tensione cui mettere nelle tensioneanche parti metallliche dell'apparecchio, causando una scossa elettrica.
• Tenere il cavo di collegamento elettrico sempre lontano da portautensili o accessori in rotazione. Se si perde il controllo sull'elettrotensile vi è il pericolo di troncare o di colpire il cavo di collegamento elettrico e la Vostra mano o braccio più arrivare a toccare il portautensili o accessorio in rotazione.
  Mai pogiare l'elettroutensile prima che il portautensili o l'accessorio impiegato non si sia fermato completa-mente. L'utensile in rotazione cui entrare in contatto con la superficie di appoggio facendoVi perdere il controllo sula macchina pneumatica.
  Mai trasportare l'elettROUTensile nelle opesso dovesse essere più in funzione. Attraverso un contatto cassuale l'utensile in rotazione potrebbe fare presa sugli indumente oppure sui capelli dell'operaatore e potrebbe arrivare a ferire seriamente il corpo dell'operatore.
  ▶ Pulire regolarmente le feritoie di ventilazione dell'elettroutensile in dotazione. Il ventilatore del motore attira solvere nella carcassa ed una forte raccolta di polvere di metallo più provocare pericoli di origine elettrica.
  Nonutilizzare mai l'elettROUTensile nelle vicinanze di materiali infiammabili. Le scintille possono far prendere fuoco questi materiali.
  Non utilizzato mai accessori che richiedano refrigeranti liquidi. L'utilizzo di acqua o di altri liquidi refrigeranti cui provocare una scossa di corrente elettrica.

Contraccolpo e relative avvertenze di pericolò

Un contraccolpo è l'improvvisa reazione in seguito ad agganciamento oppure blocco di accessorio in rotazione come più essere un disco abrasivo, platorello, spazzola metallica ecc.. Agganciandi si oppure bloccandosi il portautensili o accessorio provoca un arresto improvisario della rotazione dello stesso. In quello caso l'opereatore non è più in grado di controllare l'elettroutensile ed al punto di blocco si provoca un rimbalzo dello stesso che avviene nella direzione opposa a quella della rotazione del portautensili o dell'accessorio.

Se p. es. un disco abrasivo resta agganciato o bloccato nel pezzo in lavorazione, il bordo del disco abrasivo che si abbassa nel pezzo in lavorazione può rimanere impigliato provocando in quello modo una rottrura oppure un contraccolpo del disco abrasivo. Il disco abrasivo si avvicina o si allontana dall'operatore a seconda della direzione di rotazione che ha nel momento in cui si blocca. In tali situazioni è possibile che le mole abrasive possanoanche rompersi.

Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell'elettroutensile. Esso può essere evitato soltanto prendendo misure adatte di sicurezza come alla descrizione che segue.

no|61

• Tenere sempre ben saldo l'eletttradensile e portare il proprio corpo e le proprie braccia in una posizione che Vi permetta di compensare le forze di contraccolpo. Se disponibile, utilizzato sempre l'impugnatura supplementare in modo da poter averve sempre il maggior controlo possibile su forze di contraccolpi oppure momenti di reazione che si sviluppano durante la fase in cui la macchina raggiunge il regime di piano carico. Prendendo appropriate misure di precauzione l'operatore può in grado di tenero sotto controlo le forze di contraccolpo e quale di reazione a scatti.
  Mai avvincare la propria mano alla zona degli utensili in rotazione. Nel corso dell'azione di contraccolpo il portautensili o accessorio potrebbe passare sulla Vostra mano.
  Evitare di avvincinarsi con il proprio corpo alla zona in cui l'elettROUTensile viene mosso in caso di un contraccolpo. Un contracolpo provoca uno spostamento improviso dell'elettROUTensile che si sviluppa nella direzione opposa a quella della rotazione della mola abrasiva al punto di blocco.
  Operare con particolare attenzione in prossimità di spigoli, spigoli taglienti ecc.. Avere cura di impedire che portautensili o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimanervi bloccati. L'utensile in rotazione ha la tendenza a rimonere Bloccato in angoli, spigoli taglienti oppure in caso di rimbalzo. Ciò provoca una perdita del controllo oppure un contraccolpo.
  Non utilizzato seghe a catena e neppure lame dentella. Questo tipo di accessori provocano spesso un contraccolpo oppure la perdita del contro lull'elettroutensile.

Particolari avvertenze di pericolo per operazioni di levigatura e di troncatura

Utilizzato esclusivamente utensili abrasivi che siano esquisitamente ammessi per l'elettroutensile in dotazione e sempre in combinazione con la cuffia di protezione prevista per onions utilisare abrasivo. Utensili abrasivi che non sono previsti per l'elettroutensile non sono essere sufficientemente schermati e sono insicuri.
- Dischi abrasiviiegati a gomito devono essere montati in modo tale che la loro superficie abrasiva non sporga il piano del bordo della cuffia di protezione. Un disco abrasivo montato in modo non corretto che sporge dal piano del bordo della cuffia di protezione non cui esesse schermato sufficientemente.
La cuffia di protezione deve essere applicata in modo sicuro all'elettroutensile e deve essere regolata in modo tale da poter garantire il massimo possibile di sicurezza, quello significa che la parte dell'utensile abrasivo rivolta verso l'opereatore, deve essere ridotta al minimo possibile. La cuffia di protezione protege l'opereatore da frammenti, da contatto accidentale con l'utensile abrasivo nonché da scintille che possono far prendere fuoco ai vestiti.
Utensili abrasivi possono essere utilizzati esclusivamente per le possibilità applicative esplicitamente raccomandate. P. es.: Mai esquire lavori di levigatura

con la superficie laterale di un disco abrasivo da taglio diritto. Mole abrasivo da taglio diritto sono previste per l'asportazione di materiale con il bordo del disco. Eserci-tando dei carichi laterali su quosti utensili abrasivi è il pe-ricolo di romperli.

Per la mola abrasiva selezionata, utilizzato sempre flange di serraggio che siano in perfetto stato e che siano della corretta dimensione e forma. Flange adatte hanno una funzione di correto supporto della mola abrasiva riducendo il più possibile il pericolò di una rottura della mola abrasiva. É possible che vi sia una differenza tra flange per mole abrasive da taglio diritto e flange per mole abrasive di altri tipo.
Nonutilizzare mai mole abrasive usurate previste per elettroutensili più grandi.Mole abrasive previste per elettroutensili più grandi non sono concepite per le maggiori velocità di elettroutensili più piccoli e possocono rom-persi.

Ulteriori avventenze di pericololo specifiche per lavori di troncatura

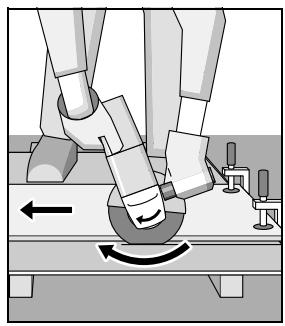

Evitare di far bloccare il disco abrasivo da taglio diritto oppure di esercitrare una pressione troppo alta. Non esquiretagli eccessivamente profondi.Sottomonendo la mola da taglio diritto a carico eccessivo se ne aumento la sollecitatione e la si rende maggiornente soggetta ad angolature improprie o a blocchi venendoosi creare il pericolo di contraccolpo oppure di rottrua dell'tensile abrasivo.
Evitare di avvinciniarsi alla zona anteriore o posteriori al disco abrasivo da taglio in rotazione. Quando l'operatore manovra la mola da taglio diritto nel pezzo in lavorazione in direzione opposita a quella della propria persona, cui capitàre che in caso di un contraccolpo il disco in rotazione faccia rimbalzare con violenza l'heetloutensile verso l'opera-tore.
Qualora il disco abrasivo da taglio diritto dovesse incepparsi oppure si dovesse interrompere il lavoro, spegnere l'elettROUTENSILE e tenerlo fermo fino a quando il disco si sare fermato completamente. Non tentare mai di estrarre il disco abrasivo dal taglio in esecuzione perché si potrebbe provocare un contraccolpo. Rilevare ed eliminare la causa per il blocco.
- Mai rimettere l'elettROUTensile in funzione fintanto cheesso si trovi ancora nel pezzo in lavorazione. Prima di continuare ad eseguire il taglio procedendo con la dovuta attenzione, attendere che il disco abrasivo da taglio diritto abbia raggiunto la massima velocità. In caso contrario è possible che il disco resti agganciated, sbalzi dal pezzo in lavorazione oppure provochi un contraccolpo.
Dotare di un supporto adatto pannelli oppure pezioni in lavorazione di dimensioni maggiori in modo da ridurre il rischio di un contraccolpo dovuto ad un disco abrasivo da taglio diritto che rimane bloccato. Pezioni in lavorazione di dimensioni maggiori sono piegarsi sotto l'effetto del proprio peso. Provedere a munire il pezzo in lavorazione di supporti adatti al caso specifico sa nelle vicinanze del taglio di troncatura che in quella del bordo.

62 | Italiano

Operare con particolare attenzione in caso di «tagli dal centro» da eseguire in pareti GIS estistenti oppure in alte parti non visibili. Il disco abrasivo da taglio diritto che inizia il taglio sul materiale vuo provocare un contraccolpo se dovesse arrivare a troncare condutture del gas o dell'acqua, linee elettriche oppure oggetti di altri tipo.

Avvertenze di pericololo specifiche per lavori di levigatura con carta vetro

Non utilizzare mai fogli abrasivi troppo grandi ma atteneri alleindicazioni del rispectivo produttore relative alle dimensioni dei fogli abrasivi. Fogli abrasivi che dovessero sporgere oletre il platorello possocono provocare incidenzioppure blocchi, strappi dei fogli abrasivi oppure contraccolpi.

Avvertenze di pericololo specifiche per lavori con spazzole metalliche

• Tenere presente che la spazzola metallica perde pezzi di fil di ferroanche durante il comune impiego. Non sottomorre i fili metallici a carico troppo elevato esercitando una pressione troppo alta. Pezzi di fil di ferro espulsi in aria possono penetrare molto miglioramente attraverso indumenti sottili e/o la pelle.
  Impiegando una cuffia di protezione si impedisce che la cuffia di protezione e la spazzola metallica possano toccarsi. I diametri delle spazzole a disco e delle spazzola a tazza sono essere aumento attreaverso forze di pressione etramite l'azione di forze centrifugali.

Ulteriori avvertenze di pericolo

Indossare degli occhiali di protezione.

Al fine di rilevare linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiano linee del gas siouldo create il pericolodi esplosioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica.
Se l'alimentazione di corrente viene interrotta p. es. a causa di mancanza di corrente oppure di estrazione della spina di rete, sbloccare l'interruttore di avvio/arresto e posizionario su arresto. In quello modo viene impedito un riavviamento incontrato.
Non toccare mole abrasive da sgrosso e taglio prima che le stesse si siano raffreddate. Durante il lavoro le mole diventano bollenti.
Assicurare il pezzo in lavorazione. Un pezzo in lavorazione cui quod si racciano e si racciano, non si racciano.

Descrizione del prodotto e caratteri-stiche

Leggere tutte le avventenze di pericolo e le istruzioni operative. In caso di mancato ris-. spetto delle avventenze di pericolo e delle istruzioni operative si potrare create il pericolo di scousse elettriche, incendi e/o incidenti gravi.

Uso conforme alle norme

L'eeltroutensile è ideale per la troncatura, la sgrossatura e la spazzolatura di materiali metallici e materiali pietrosi nella l'impio di acqua.

Per la troncatura con abrasivo combinato deve essere impiegata una cuffia de protezione speciale per la troncatura.

Durante la troncatura in materiali pietrosi è necessario provvedere ad una sufficiente aspirazione della polvere.

Con utensili abrasivi ammessi l'elettroutensile poo essere utilizzato per la levigatura con carta vetrata.

Componenti illustrati

La numerozione dei componenti illustrati si riferisce all'illustrazione dell'eletttroutensile che si trova sulla pagina con la rappresentazione grafica.

1 Levetta di sblocco per cuffia di protezione
2 Tasto di bloccaggio dell'alberino
3 Interruttore di avvio/arresto
4 Impugnatura supplementare (superficie di presa isolata)
5 Filettatura alberino
6 Cuffia di protezione per la levigatura
7 Flangia di alloggiamento
8 Mola*
9 Dado di serraggio

10 Cuffia di protezione per la troncatura
11 Mola da taglio
12 Protezione mano
13 Platorello in gomma
14 Foglio abrasivo*
15 Dado cilindrico
16 Spazzola a tazza
17 Cuffia di aspirazione per la troncatura con slitta di guida
18 Mola da taglio diamantata
19 Impugnatura (superficie di presa isolata)
20 Bloccaggio (solo 3 603 CA2 0..)

*L'accessorio illustrato oppure descririto non è compreso nel volume di fornitura standard. L'accessorio completò contento nel nostro programatura accessori.

no|63

Informazioni sulla rumorosità e sulla vibrazione

Valori misurati per rumorosi-tà rilevati conformmente al-la norma EN 60745.	PWS ...	680-115	700	7-115	700-115	7000	700-125
	3 603 ...	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..
Il livello di rumore stimato A dell'apparechio ammonta normalmente a
Livello di pressione acustica	dB(A)	91	91	91	91	91	91
Livello di potenza sonora	dB(A)	102	102	102	102	102	102
Incertezza della misura K	dB	3	3	3	3	3	3
Usare la protezione acustica!
Valori complessivi di oscilla-zione a,h (somma vettorialde delle tre direzioni) e incer-tezza della misura K misurati conformmente alla norma EN 60745:
Levigatura della superficie (sgrossatura):
ah	m/s2	8,0	8,0	8,0	8,0	8,0	8,0
K	m/s2	1,5	1,5	1,5	1,5	1,5	1,5
Levigatura con foglio abrasivo:
ah	m/s2	5,5	5,5	5,5	5,5	5,5	5,5
K	m/s2	1,5	1,5	1,5	1,5	1,5	1,5
Valori misurati per rumorosi-tà rilevati conformmente al-la norma EN 60745.	PWS ...	700-115	720-115	730-115	750-115	750-125	75-115
	3 603 ...	CA2 4..	CA2 4..	CA2 4..	CA2 4..	CA2 4..	CA2 4..
Il livello di rumore stimato A dell'apparechio ammonta normalmente a
Livello di pressione acustica	dB(A)	93	93	93	93	92	93
Livello di potenza sonora	dB(A)	104	104	104	104	103	104
Incertezza della misura K	dB	3	3	3	3	3	3
Usare la protezione acustica!
Valori complessivi di oscilla-zione a,h (somma vettorialde delle tre direzioni) e incer-tezza della misura K misurati conformmente alla norma EN 60745:			10,0	10,0	10,0	10,0	10,0
Levigatura della superficie (sgrossatura):
ah	m/s2	1,5	1,5	1,5	1,5	1,5	1,5
K	m/s2	1,5	1,5	1,5	1,5	1,5	1,5
Levigatura con foglio abrasivo:
ah	m/s2	5,0	5,0	5,0	5,0	5,0	5,0
K	m/s2	1,5	1,5	1,5	1,5	1,5	1,5

64 Italiano

Valori misurati per rumorosi-tà rilevati conformmente al-la norma EN 60745.	PWS ...	780-125	7500	7800	850-115	850-125	8000
	3 603 ...	CA2 7..	CA2 4..	CA2 7..	CA2 7..	CA2 7..	CA2 7..
Il livello di rumore stimato A dell'apparecchio ammonta normalmente a
Livello di pressione acustica	dB(A)	92	93	92	93	92	92
Livello di potenza sonora	dB(A)	103	104	103	104	103	103
Incertezza della misura K	dB	3	3	3	3	3	3
Usare la protezione acustica!
Valori complessivi di oscillazione \( a_h \) (somma vettorialde delle tre direzioni) e incer-tezza della misura K misurati conformamente alla norma EN 60745:Levigatura della superficie (sgrossatura):
\( a_h \)	\( m/s^2 \)	10,0	10,0	10,0	10,0	10,0	10,0
K	\( m/s^2 \)	1,5	1,5	1,5	1,5	1,5	1,5
Levigatura con foglio abrasivo:
\( a_h \)	\( m/s^2 \)	5,0	5,0	5,0	5,0	5,0	5,0
K	\( m/s^2 \)	1,5	1,5	1,5	1,5	1,5	1,5

Il livello di vibrazioni indicate nelle presenti istruzioni è stato rilevato seguito una procedura di misurazione conforme alla norma EN 60745 e più essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneoanche per una valutazione temporanea della sollecitatione da vibrazioni.

Il livello di vibrazioni indicate rappresenta gli impieghi principali dell'elettroutensile. Qualora l'elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori e utensili da innesto differenti oppure con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumento

sensibilmente la sollecitatione da vibrazioni per l'intero periodo di tempo operativo.

Per una valutazione precisa della sollecitatione da vibrazioni bisognerebbe considerareanche i tempi in cui l'apparecchio è spento oppure è accesso ma non è utilizzato effettamente. Questo puroidurre chiaramente la sollecitatione da vibrationi per l'intero periodo operativo.

Adottare misure di sicurezza supplementari per la protezione dell'operatore dall'effetto delle vibrazioni come p. es.: manutenzione dell'elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.

Dati tecnici

Levigatrice angolare	PWS ...	680-115	700	7-115	700-115	7000	700-125
Codice prodotto	3 603 ...	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..
Potenza nominaleassorbita	W	701	701	701	701	701	701
Numero giri nominale	\( \mathbf{min}^{-1} \)	11000	11000	11000	11000	11000	11000
max. diametro della molabrasiva	mm	115	115	115	115	115	125
Flettatura dell'alberinoportamola		M 14	M 14	M 14	M 14	M 14	M 14
max. lunghezza filetturedell'alberino portamola	mm	21	21	21	21	21	21
Peso in funzione dellaEPTA-Procedure 01/2003con impugnatura supplementare standard	kg	1,7	1,7	1,7	1,7	1,7	1,7
Classe di sicurezza		\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)

Italiano | 65

Levigatrice angolare	PWS ...	700-115	720-115	730-115	750-115	750-125	75-115	7500
Codice prodotto	3 603 ...	CA2 4 ..	CA2 4 ..	CA2 4 ..	CA2 4 ..	CA2 4 ..	CA2 4 ..	CA2 4 ..
Potenza nominale assorbita	W	701	720	730	750	750	750	750
Numero giri nominale	\( \mathbf{min}^{-1} \)	12000	12000	12000	12000	12000	12000	12000
max. diametro della mola abrasiva	mm	115	115	115	115	125	115	125
Filettatura dell'alberino portamola		M 14	M 14	M 14	M 14	M 14	M 14	M 14
max. lunghezza filettatu- rara dell'alberino portamo- la	mm	21	21	21	21	21	21	21
Peso in funzione della EPTA-Procedure 01/2003 con impugna- tura supplementare standard	kg	1,8	1,8	1,8	1,8	1,8	1,8	1,8
Classe di sicurezza		\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)

I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di impiego,amenti dati possono variare.

Levigatrice angolare	PWS ...	780-125	7800	850-115	850-125	8000
Codice prodotto	3 603 ...	CA2 7..	CA2 7..	CA2 7..	CA2 7..	CA2 7..
Potenza nominaleassorbita	W	780	780	850	850	800
Numero giri nominale	\( \mathbf{min}^{-1} \)	12000	12000	12000	12000	12000
max. diametro della molabrasiva	mm	125	125	115	125	125
Filettatura dell'alberinoportamola		M 14	M 14	M 14	M 14	M 14
max. lunghezza filettatu-ra dell'alberino portamola	mm	21	21	21	21	21
Peso in funzione dellaEPTA-Procedure01/2003 con impugnataura supplementarestandard	kg	1,8	1,8	1,8	1,8	1,8
Classe di sicurezza		\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)

I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di impiego, QUESTI dati possono variare.

Dichiarazione di conformità C E

Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: EN 60745 in base alle prescrizioni delle direttive 2011/65/UE, 2004/108/CE, 2006/42/CE.

Fascicolo tecnico (2006/42/CE) presso:

Robert Bosch GmbH, PT/ETM9

D-70745 Leinfelden-Echterdingen

Henk Becker

Montaggio del dispositivo di protezione

Prima di qualunque intervento sull'elettROUTensile estrarre la spina di rete alla presa.

Nota bene: Dopo una rottrura della mola abrasiva durante il funzionamento oppure in caso di danneggiamento dei dispositivi di alloggioamento sulla cuffia di protezione/sull'elettrotensile, l'elettrotensile delve essere inviato immediatamente al Servizio Assistenza Cliente, per quanto riguarda gli indirizzi vedi il paragrafo «Assistenza cliente e consulenza impieghi».

Cuffia di protezione per la levigatura

Applicare la cuffia di protezione 6 sul supporto sull'elettroutensile fino a quando le camme codificatrici della cuffia di protezione coincidono con il supporto. Premere, tenendo contemporaneamente la levetta di sblocco 1.

Premere la cuffia di protezione 6 sul collare alberino fino a quando il collare della cuffia di protezione arrivata a poggiare alla flangia dell'elettrotensile e ruotare la cuffia di protezione fino a farla inestare percettibilmente in posizione.

Adattare la posizione della cuffia di protezione 6 alle esigenze dell'operazione in corso. Spingere a tal fine la levetta di sblocco 1 verso l'alto e ruotare la cuffia di protezione 6 sulla posizione richiesta.

Regolare sempre la cuffia di protezione 6 in modo tale che tutte e 3 le camme rosse della levetta di sblocco 1 facciano presa nelle relative rientranze della cuffia di protezione 6.
Regolare la cuffia di protezione 6 in modo tale da impedire che si abbia una scia di scintille in direzione dell'operaatore.
La cuffia di protezione 6 deve poter essere girata soltanto attivando la levetta di sblocco 1! In caso contrario evitare assolutamente di continuare ad utilizzare l'elettroutensile e consegnarlo al Centro di Assistenza Clienti.

Notabene:Le camme codificatrici applicate alla cuffia di protezione 6 assicurano che all'elettroutensile possa essere montata soltanto una cuffia di protezione adatta.

Cuffia di protezione per la troncatura

Durante la troncatura con abrasivo combinato utilizzato sempre la cuffia di protezione per la troncatura 10.
Durante la troncatura in materiali pietrosi è necessario provvedere ad una sufficiente aspirazione della polvere.

La cuffia di protezione per la troncatura 10 viene montata come la cuffia di protezione per la levigatura 6.

Cuffia di aspirazione per la troncatura con slitta di guida La cuffia di aspirazione per la troncatura con slitta di guida 17 viene montata come la cuffia di protezione per la levigatura 6.

Impugnatura supplementare

Utilizzato il Vostro elettrotensile sostanto con l'impugnatura supplementare 4.

A seconda della posizione di lavoro che si preferisce, avvitare l'impugnatura supplementare 4 a destra oppure a sinistra della testata ingranaggi.

Protezione mano

In caso di lavori con il platorello in gomma 13 oppure con la spazzola a tazza/spazzola piatta (a fili intrecciati)/disco lamellare, montare sempre la protezione per le mani 12.

Fissare la protezione per le mani 12 servendosi dell'impugnatura supplementare 4.

Montaggio degli utensili abrasivi

Prima di qualunque intervento sull'elettROUTensile estrarre la spina di rete alla presa.
Non toccare mole abrasive da sgrosso e taglio prima che le stesse si siano raffreddate. Durante il lavoro le mole divertano bollenti.

Pulire la ffettatura alberino 5 e tutti i componenti da montare. Per bloccare in posizione e sbloccare gli utensili abrasivi, pre- mere il tasto di bloccaggio dell'alberino 2 per bloccare l'alberino.
Azionare il tasto di bloccaggio dell'alberino solo ed esclusivamente quando l'alberino è fermo. In caso contrario l'eeltroutensile potrebbe subire dei danni.

Mola abrasiva da grosso e taglio

Tenere sempre in considerazione le dimensioni degli utensili abrasivi. Il diametro del foro deve corrispondere perfettamente e alla gioco alla flangia. Non utilizzato mai né riduzioni né adattatori.
Utilizzando mole da taglio diamantate, accertarsi che la frecciaindicante il senso di rotazione applicata sulla mola da taglio diamantata corrisponda al senso di rotazione dell'elettrotensile (vedere frecciaindicante il senso di rotazione applicata sulla testata ingranaggi).
La sequenza del montaggio è riportata sulla paglia con la rappresentazione grafica.
Per il fissaggio della mola abrasiva da grosso e taglio avvitare il dato di serraggio 9 e stringerlo con la chiave a forcella.
Dopo il montaggio dell'utensile abrasivo verificare prima dell'accessione, se l'utensile abrasivo è montato in modo corretto e può essere giratoswana impedimenti. Assicurarsi che l'utensile abrasivo non venga aicontato con la cuffia di protezione o altre parti.

Disco lamellare

Per lavori con il disco lamellare montare sempre la protezione mano 12.

no|67

Platorello in gomma

Per lavori con il platorello in gomma 13 montare sempre la protezione mano 12.

La sequenza del montaggio è riportata sulla paglia con la rappresentazione grafica.

Avvitare il dato cilindrico 15 e stringerlo utilizzato la chiave a forcella.

Spazzola a tazza/spazzola piatta (a fili intrecciati)

Per lavori con la spazzola a tazza oppure la spazzola piatta (a fili intrecciati) montare sempre la protezione mano 12.

La sequenza del montaggio è riportata sulla pagina con la rappresentazione grafica.

La spazzola a tazza/spazzola piatta deve poter essere avvitata sulla filettatura alberino in modo da aderire perfettamente alla flangia del mandrino portamola alla fine dell'attacco alberino filettato. Stringere bene la spazzola a tazza/spazzola piatta (a fili intrecciati) utilizzando una chiave fissa.

Utensili abrasivi ammessi

Posso sono essere utilizzati tutti gli utensili abrasivi riportati nel le presenti Istruzioni per l'uso.

La velocità ammessa [min^-1] oppure la velocità perimetrale [m/s] degli utensili abrasivi utilizzati devono corrispondere al minimo ai valori riportati nella tabella che segue.

Per quello motivo, tenere in considerazione il numero di giri consentito oppure la velocità periferica riportata sull'etichetta dell'utensile abrasivo.

	max. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b	115	6	22,2	11000	80
	125	6	22,2	11000	80
D	115	-	-	11000	80
	125	-	-	11000	80
b	75	30	M 14	11000	45

Rotazione della testata ingranaggi

Solo per elettROUTensili con il codice prodotto 3603 CA2 0..

Prima di qualunque intervento sull'elettROUTensile estrarre la spina di rete alla presa.

Épossible ruotare latestata ingranaggi di 180^ .In questo mode l'interruttore di avvio/arresto più essere posizionato, per casi operativi particulari, in una posizione di maneggio più favorevole,p.es.per mancini.

Rimuovere la vite sul bloccaggio 20 della levetta di sblocco 1 (vedi figura A).

• Svitare completeness le 4 viti (vedi figura B). Orientare la testata ingranaggi con cautela e除去 rimuoverla alla carcassa nella nuova posizione. Serrare di nuovo saldamente le 4 viti.
• Avvitare di nuovo saldamente il bloccaggio 20 della levetta di sblocco 1 sulla testata ingranaggi (vedi figura C).
  Osservare le struczioni nel capitolo «Montaggio del dispositorio di protezione». Deve essere possibile ruotare la cuffia di protezione solamente azionando la levetta di sblocco 1.
• Polveri e materiali come vernici contenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contagio oppure l'inalazione delle polveri sono causare reazioni allergiche e/o malattie delle vie respiratoriè dell'operaatore oppure delle persone che si trovano nelle vicinanze.
  Determine polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme additivi per il trattamento del legname (cromato, protezione per legno). Materiale contente amiantouveisserelavoratoesquisivamente da personale specializzato.
• Utilizzato possibilmente un'aspirazione polvere adatta per il materiale.
• Provedere per una buona aerazione del posto di lavoro.
• Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.
  Osservare le(norme in vigore nel Vostro paese per i materiali da lavorare.
  Evitare accumuli di polvere sul posto di lavoro. Le poleri si possono incendiare lavorate.
  Osservare la tensione di rete! La tensione della rete de- ve corrispondere a quella indicata sulla targhetta dell'elettroutensile. Gli elettroutensili con l'indicazione di 230V possono essere collegatianche alla rete di 220V
  Utilizzando l'electroutensile con generatori mobili di corrente che non disponogo di sufficienti riserve di potenza o che non hanno un adatta regolazione di tensione con amplificazione della corrente di avviamento, è possibile che durante la fase della messa in funzione si abbia un calo della potenza oppure un comportamento atipico.
  Si prega di accertarsi che il generatore di corrente utilizzato corrisponda ai requisiti richiesti, in modo particolare per quanto riguarda la tensione e la frequenza di rete.
  Per accendere l'elettroutensile, spingere l'interruttore avvio/
  arresto 3 in avanti.
  Per bloccare l'interruttore avvio/arresto 3 premere l'interruttore avvio/arresto 3 verso il basso nella parte anteriore, fino allo scatto in posizione.

Aspirazione polvere/aspirazione trucioli

Uso

Messa in funzione

Accendere/spegnere

68|Italiano

Per spegnere l'electroutensile ribasciare l'interruttore avvio/ arresto 3 oppure, quando è bloccato, premere l'interruttore avvio/arresto 3 nella parte posteriore brevamente verso il basso e rilasciarlo.

Per risparmiare energia accendere l'elettROUTensile solo se lo stesso viene utilizzato.

Prima di utilizzarli, controllare lo stato degli utensili abrasivi. L'utensile abrasivo deve essere montato perfettamente e deve poter ruotare liberamente. Eseguire una prova di funzionamento per almeno 1 minuto e senza sottoporre a carico. Non utilizzato mai utensili abrasivi difettosi, ovalizzati oppure che vibrano. Utensili abrasivi difettosi sono andare in pezioni e creare il pericolo di incidenti.

Indicazioni operative

Attenzione quando si eseguono intagli in pareti portanti, cfr. paragrafo «Indicazioni relative alla statica».
Bloccare il pezzo in lavorazione in modo adatto a meno cheesso non abbia di per sé una stabilità sicura dovuta al proprio peso.
Non sottomporre l'elettROUTensile a carico tanto elevato da farlo fermare.
Dop un'elevata sollecitazione far funzionare l'elettrotensile ancora per alcuni minuti in funzionamento al minimo per raffreddare l'elettrotensile.
Non toccare mole abrasive da sgrosso e taglio prima che le stesse si siano raffreddate. Durante il lavoro le mole divertano bollienti.
Nonutilizzare I'elettroutensile con un supporto per la troncatura.

Lavori di sgrossatura

Mai utilizzato mole abrasive da taglio diritto per lavori di sgrossatura!

Con un'angolatura di regolazione da 30^ fino a 40^ si raggiungono i migliori risultati in caso di lavori di sglossatura. Esercitando una pressione moderata, spostare l'elettrotensile da una parte all'altra. Questa procedura consente di evitare che il pezzo in lavorazione scaldi troppo,ambi di colore e che si formino scanalature.

Disco lamellare

Tramite il disco lamellare (accessorio opzionale) è possibile lavorare ancche superfici convesse e profilati.

I dischi lamellari hanno una durata considerevolmente più lunga, un livello minore di rumorosità e temperature di levigatura più basse di quella di mole abrasive tradizionali.

Troncatura di metallo

Durante la troncatura con abrasivo combinato utilizzato sempre la cuffia di protezione per la troncatura 10.

Esegundo lavori di troncatura, avanzare moderamente ed adattando il movimento al materiale in elaborazione. Non esercitare nessuna pressione sulla mola da taglio, evitare angolature improprie e non oscillare.

Non cercare mai di frenare sottoponendo a pressione laterale mole abrasive da taglio che continuano a girare per inerzia.

Con l'elettroutensile si
deve sempre operare
con fresatura bidirezionale. In caso contrario vi
è il pericolo che la macchina possa essere spinta in modo non controlato fuori della linea di taglio.

In caso di troncatura di profili e tubi a sezione quadra, si consiglia di accostare l'utensile alla sezione più piccola.

Troncatura di materiale minerale

Durante la troncatura in materiali pietrosi è necessario provvedere ad una sufficiente aspirazione della polvere.
Indossare una maschera di protezione contro la polvere.
L'electroutensile più essere utilizzato esclusivamente per il taglio a secco/levigatura a secco.

Per la troncatura di materiali pietrosi utilizzato preferibilmente una mola da taglio diamantata.

Utilizzando la cuffia di aspirazione per la troncatura con slitta di guida 17, l'aspirapolvere per l'aspirazione della polvere minerale deve essere omologato. Bosch offre aspirapolveri adatti.

Avviare l'elettROUTensile ed applicarlo con la parte anteriore della slitta di guida sul pezzo in lavorazione. Spingere l'elettROUTensile avanzando moderatamente ed adattando il movimento al materiale in elaborazione.

Troncando materiali particolarmente duri, p. es. calcestruzzo ad alto contento di ciottoli, la mola da taglio diamantata più surriscaldarsi e subire danni. Un evidente indizio per una tale situazione è quando a单一 mola abrasiva da taglio diritto di dia-mante produce una corona di scintille.

In questo caso, interrompere l'opération di taglio e far girare brevamente la mola da taglio diamantata in funzionamento a vuoto ed al massimo della velocità in modo che possa raffreddarsi.

Una sensibile diminuzione dell'avanzamento di lavoro e la formazione di corona di scintille sono unchio indizio per una mola da taglio diamantata non più sufficientemente affilata. Essa può risfilata esegundo dei brevi tagli su materiale abrasivo come p. es. su arenaria calcare.

Nederlands | 69

Indicazioni relative alla statica

Fessure in pareti portanti sono soggette alla norma DIN 1053 parte 1 oppure alle specifiche norme vigenti nel rispetto Paese.

É obblatorio attenersi a tali leggi e normative. Prima di initiarie a lavorare, consultare l'ingegnere calculatore responsabile, l'architetto oppure la direzione responsable dei lavori.

Manutenzione ed assistenza

Manutenzione e pulizia

• Prima di qualunque intervento sull'elettROUTensile estrarre la spina di rete alla presa.
  Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'elettROUTensile e le presi di ventilazione.
  In caso di condizioni di impiego estreme utilizzare sempre un impianto di aspirazione. Soffiar seppo sulle ferroie di ventilazione e preinstallare un interruttori di sicurezza per correnti di guasto (Fl). In caso di lavorazione di metalli è possibile che si depositi polvere conduc trice all'interno dell'elettrotensile. L'isolamento di protezione dell'elettrotensile può essere rergere pregiudicato.

Conservare e trattare con cura l'accessorio.

Qualora si rendesse necessaria una sostituzione del cavo di collegamento, la stessa deve essere effettuata alla Bosch oppure da un centro di assistenza clienti autorizzato per elettroutensili Bosch per evitare pericoli per la sicurezza.

Assistenza clienti e consulenza impieghi

Il servizio di assistenza risponde alle Vostre dati delle relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concennti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili ancche sul sito:

www.bosch-pt.com

Il team Bosch che si occupa della consulenza impieghi vi aiutera in caso di domande relative ai nostri prodotti ed ai loro accessori.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cîre riportato sulla targhetta di fabbricazione delle eletttroutensile!

Italia

Officina Elettroutensili

Robert Bosch S.p.A.

Corso Europa, ang. Via Trieste 20

20020 LAINATE (MI)

Tel.: [phone]

Fax: [phone]

Fax: [phone]

E-Mail: [e-mail]

Svizzera

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Smaltimento

Avviare ad un riciclaggio rispetto dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Non gettare elettROUTensili dismessi tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformamente alla norma della direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed

essere inviati ad una riutilizzazione ecologica.

Congni riserva di modifiche tecniche.

Nederlandsls
