| Tuotetyyppi | Kulmahiomakone |
| Merkki | Bosch |
| Yhteensopivat mallit | PWS 680-115, 700, 7-115, 700-115, 7000, 700-125, 720-115, 730-115, 750-115, 750-125, 780-125, 75-115, 7500, 7800, 850-115, 850-125, 8000 |
| Nimellisteho | 701 W – 850 W mallista riippuen |
| Nimellispyörimisnopeus | 11 000 – 12 000 rpm |
| Hiomalaikan enimmäishalkaisija | 115 mm tai 125 mm |
| Karan kierretty osa | M14 |
| Karan kierteen enimmäispituus | 21 mm |
| Paino (lisäkahvan kanssa) | 1,7 kg – 1,8 kg |
| Suojausluokka | II (kaksoiseristys) |
| Nimellisjännite | 230 V (220 V myös mahdollinen) |
| Päätoiminnot | Hionta, katkaisu, hiominen, metalliharjaus |
| Suojuskupu | Hiontaan (6) ja katkaisuun (10) |
| Lisäkahva | Irrotettava, kiinnitettävä vasemmalle tai oikealle |
| Turvalaite | Karan lukitus, päälle/pois-kytkin lukituksella |
| Vaihteiston kotelon kierto | Mahdollista malleissa 3 603 CA2 0.. (180°) |
| Äänitaso (äänenpaine) | 91 – 93 dB(A) mallista riippuen |
| Tärinä (pintojen hionta) | 8,0 – 10,0 m/s² |
| Huolto ja puhdistus | Puhdista säännöllisesti tuuletusaukot, puhalla paineilmalla |
| Mukana toimitettavat tarvikkeet | Lisäkahva, hokki-avain, suojuskupu (mallista riippuen) |
| Huoltopalvelu | Bosch, puhelin ja sähköposti saatavana maan mukaan |
Usein kysytyt kysymykset - Pws 680-115 | 700 | 7-115 | 700-115 | 7000 | 700-125 | 720-115 | 730-115 | 750-115 | 750-125 | 780-125 | 75-115 | 7500 | 7800 | 850-115 | 850-125 | 8000 BOSCH
Käyttäjien kysymyksiä aiheesta Pws 680-115 | 700 | 7-115 | 700-115 | 7000 | 700-125 | 720-115 | 730-115 | 750-115 | 750-125 | 780-125 | 75-115 | 7500 | 7800 | 850-115 | 850-125 | 8000 BOSCH
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Kulmahiomakone PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi Pws 680-115 | 700 | 7-115 | 700-115 | 7000 | 700-125 | 720-115 | 730-115 | 750-115 | 750-125 | 780-125 | 75-115 | 7500 | 7800 | 850-115 | 850-125 | 8000 - BOSCH ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. Pws 680-115 | 700 | 7-115 | 700-115 | 7000 | 700-125 | 720-115 | 730-115 | 750-115 | 750-125 | 780-125 | 75-115 | 7500 | 7800 | 850-115 | 850-125 | 8000 merkiltä BOSCH.

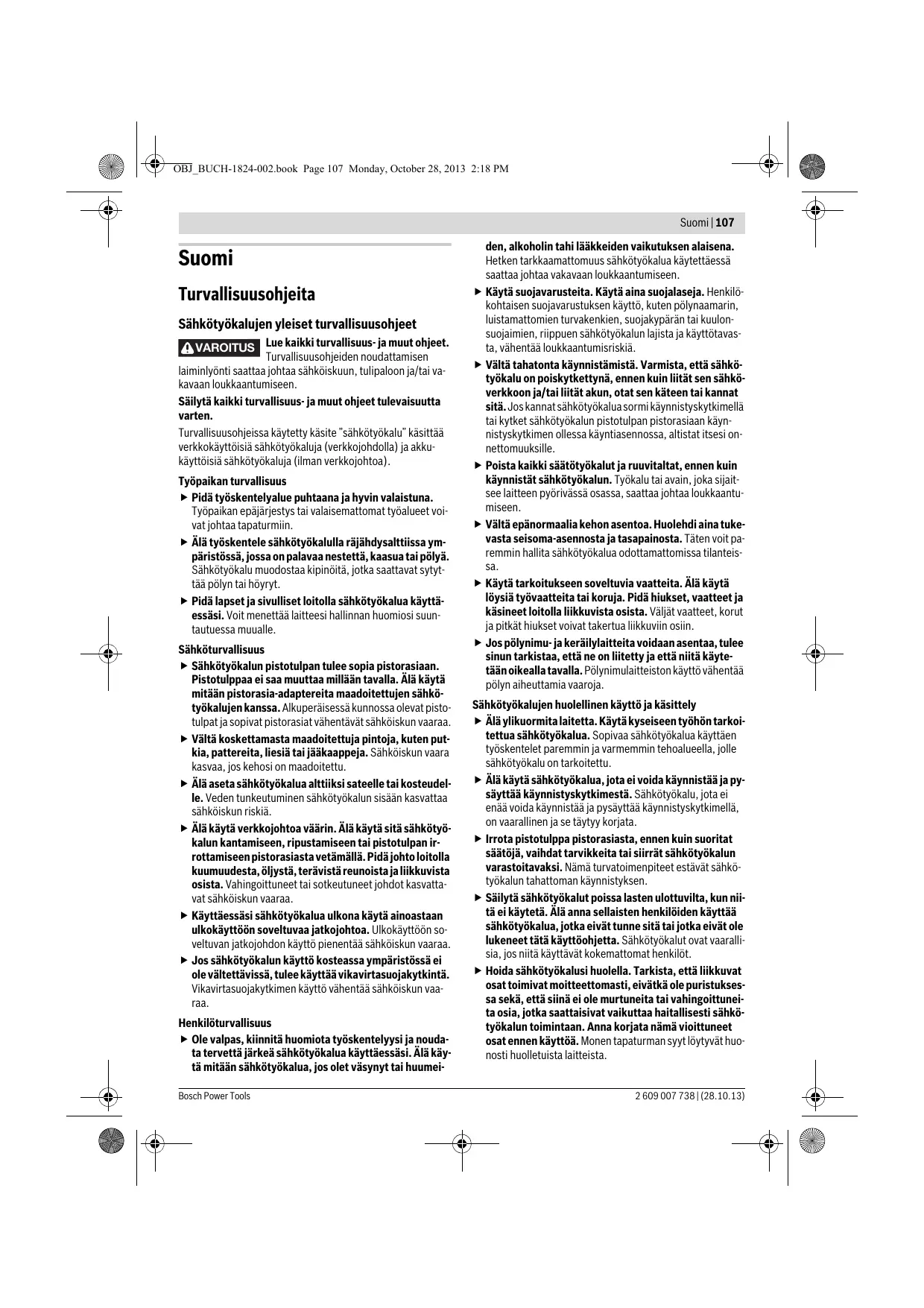

KÄYTTÖOHJE Pws 680-115 | 700 | 7-115 | 700-115 | 7000 | 700-125 | 720-115 | 730-115 | 750-115 | 750-125 | 780-125 | 75-115 | 7500 | 7800 | 850-115 | 850-125 | 8000 BOSCH
Turvallisusuusohjeita
Sähkötyokalujenyleiseturvallisuusohjeet
A VAROITUS
Lue kaikki turvallisuus- ja muut ohjeet.
Turvallisuusohjeiden noudattamisen
laiminyonti saattaa johtaa sahköiskuun, tulipaloon ja/tai vakavaan loukkantumiseen.
Säilytä kaikki turvallisius- ja muut ojeet tulevaisuutta varten.
Turballisuusohjeissa käytetty käsite "sähkötyokalu" käsittä verkkokäytöisä sähkötyokaluja (verkkojohdolla) ja akkukäytöisä sähkötyokaluja (ilman verkkojohtoa).
Tyopaikan turvallisuus
- Pida työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.
Alä työkentele sahkötyokalulla rajähdysalttissa ymparistössa, jossa on palavaa nestetta, kaasa tai polyä. Sahrkötyokalu muodostaa kipinoitä, jotka saattavat syyttaa polyn tai hóryt.
Pida lapset ja sivulliset loitolla sahkötyokalua kayttä essä. Voit menettä laitteesi hallinnan huomiosi suuntauuessa muaille.
Sahkoturvallisuus
Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Alä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperässessä kunnossa allevat pistotulpat ja sopivat pistorasiat vahentavat sähköiskun vaaraa.
Välta koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesii tai jäkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
Aia aseta sahkötyokalua alteiksi sateelle tai kosteudel- le. Veden tunkeutuminen sahkötyokalun sisaan kasvattaa sahkoiskun riskia.
Alä käytä verkkjohoita vaärin. Alä käytä sita sähkötyokalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetamällä. Pidä joht loitolla kuemuudesta, öljystä, teravistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotteuteneet johdot kasvattvat sahköiskun vaaraa.
Käyttaessä sahkötyokaluaulkona käyt ainoastaan ulkokayttöon soveltuvaa jatkojohtoa. Ulkokayttöon so-veltuvan jatkojohdon käytto piententa sahköiskun vaaraa.
Jos sahkötyokalun kaytö koskeassa ymparistossä ei ole välttetävissä, tulee kayttaa vikavirtasuojakytkintä. Vikvirtasuojakytkimen kaytö vahentaa sahköiskun vaaraa.
Henkiloturvalliusu
Ole valpas, kiinnita huomiota tyoskentelyysi ja noudata tervettä järkea sahkötyökalua kayttäessä. Älä kyyä mitään sahkötyökalua, jos olet väsnyt tai huumei
den, alkoholin tahi läkkeiden vaikutuksen alaisena. Hetken tarkkaamattomus sähkötyokalua kaytettäessaaattaa johtaa vakavaan loukkaantumisen.
Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käytö, kuten polynaamarin, luisamattommen turvakenkön, suojakypärän tai kuolonsuojaämien, riippuen sähkötyokalun lajista ja käytö:tavasta, vahentä loukkaantumisriskia.
Välta tahatonta käynistämista. Varmista, etta sähkötyokalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kann sitä. Jos kann sahkötyokalua sormi käynistysyktimellä tai kytket sahkötyokalun pistotulpan pistorasiaan käynistysyktkimen olleska käntyiasennossa, alstiat itsesi onnettomuuksville.
▶ Poista kaiksi säätötyokalut ja ruuvitalt, ennen kuin käynistät sahkötyokalun. Tyokalu tai avain, joka sijait-see laitteen pyörivässä osassa, saattaa johtaa loukkaantu-miseen.
Välta epanormalia kehon asentoa. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit pa remmin hallita sähkötyökalua odottamattomissa tilanteisa.
Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä lóysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljat vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osin.
Jos polynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, etta ne on liitetty ja etta niitta käytetän oikealla tavalla. Polynimulaitteaston käytto vahentä polyn aiheuttamia vaaroja.
Sähkötyokalujen huolellinen käytto ja käsittely
Alä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sahkötyokalua. Sopivaa sahkötyokalua käytäen työskentelet paremmin ja varmemmin tehoalueella, jolle sahkötyokalu on tarkoitettu.
Alä käytä sähkötyökalua, jota ei voida käynistää ja pysayttä käynnistyskytkimestä. Sähkötyökalu, jota ei enaa voida käynistää ja pysayttä käynistyskytkimellä, on vaarallinen ja se täytyy korjata.
Irrota pistotulppa pistorasiasta,ennenkuin suoritat sataoja, vaihdat tarvikkeita tai siirrat sahkotyokalun varastroitavaksi. Namaturvatoimenpiteet estavat sahkotyokalun tahattoman kaynistyksen.
Säilytä sähkötyökalut poissa lasten ulottuvilta, kun ni-tä ei käytetä. Äla anna sellaisten henkilöiden käytttä sähkötyökalua, jotka eivat tunne sitä tai jotka eivat ole lukeneetä käyttohjetta. Sähkötyökalut ovat vaarallisia, jos niitta käytattokemattomat hemkilöit.
Hoida sähkötyokalusi huolella. Tarkista, etta liikkuvat osat toimivat moitteetomasti, eivätkä ole puristukssesa sekä, etta sinä ei ole murtuneita tai vahingoittunei-asa, jotka saattaisivat vaikuttaa Haitallisesti sähkötyokalun toimintaan. Anna korjata namā vioittuneet osat ennen käytöä. Monen tapaturman syyt lóytvát huonosti huolletuista laitteista.
108 | Suomi
Pida leikkasterat terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivat tartu helposti kiinni ja niītā on helpompī hallita.
Käytä sahkötyokaluja, tarvikkeita, vaihtotyokaluja jne. näden ohjeiden mukaisesti. Ota tällöin huomioon tyolosuhtejt ja suoritettava toimenpide. Sähkötyokalun käytö muhun kun siille märättyn käyttoön saattaa johtaa vaarallisiin tilanteisin.
Huolto
Anna ainoastaan koulutettujen ammattihenkilöden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisii varasaosia. Taten varmistat, etta sähkötyökalusälyt turvallisena.
Kulmahiomakoneen turvallisuusohjeet
Yhteiset varo-ohjeet hiomista, hiekkapaperihiomista, tyoskentelya terasharjan kanssa ja katkaisuhiontaa varten
Tata sähkötyokalua tulee kyyttä hiomakoneena, hiekkapaperihiomakoneena, terasharjana ja katkaisuhiomakoneena. Ota huomoon kaikkaro-ohjeet, oheet, pirustukset ja tiedot, joita saat sähkötyokalun kanssa. Ellet noudata seuraavia ohtjae, saattaa sejohta sähkoiskuun, tulipaloon ja/tai vaikesiin loukkaantumisiin.
Tämä sähkötyokalu ei sovellu killotukseen. Käytö, jo-hon sähkötyokalu ei ole tarkoitettu, saattaa aiheuttaa vaa-ralitanteita ja loukkaantumista.
Alä käytä mitään lisälaitteita, joita ei valmistaja ole tarkoittanut tai suositellut nimenomaan tälle sahkötyokalulle. Vain se, etta pystyt kiinnittämään laitetta sahkötyokaluusi ei takaa sen turvallista käytöä.

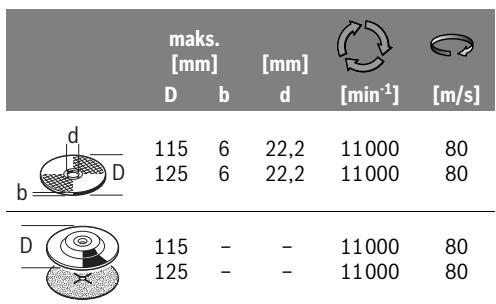

Vaihtotyokalun sallitun kierrosluvun tulee olla vahintaen yhta suuri kuin sahkotyokalussa mainittu suurin kierrosluku. Lisatarvike, joka pyorii salittua suuremmalla nopeudella, saattaa murtua ja sinkoutua ymparistoen.
Vaihutoryokalunulkohkaisijana paksuuden tulee vastata sahkotyokalun mittatietoja. Vaarin mitoitettuja vaihutoryokalujei voida suojata tai hallita riittavasti.
Hiomalaikkojen ja laippojen tulee sopia tarkasti sahkotyokalusi hiomakaraan. Käytettaessä vaihtotyokaluja, jotka liitetän laippaan, tulee vaihtotyokalun reiän halkisijan sopia laipan kiinntyshalkaisijaan. Vaihtotyokalut, joita ei kiiniteta oikein sahktoyokaluun, pyorivat epatasisesti, tärisevat voimakkaasti ja saattavat johtaa hallinnan menettämiseen.
Alä käytä vauroituneita vaihtotyökaluja. Tarkista ennen jokaista käytto, ettei vaihtotyökalussa, kuten hiomalaikoissa ole pirstoutumia tai halkemia, hiomalautessa halkeamia tai voimakasta kulumista, teräs-harjassa irtonaisia tai katkenneita lankoja. Jos sahkötyokalu tai vaihtotyökalu putoa, tulek tarkista, etta se on kunnossa tai sitten käyttae ehäa vaihtotyökalua. Kun olet tarkustanji as sentanut vaihtotyokalen, pidä itsesi ja lahistollə elevat henkilö loitolla pyörivän vaihtotyokalen tasosta ji anna sahkötyokalen käydmi-nuuttti tändellä kierrosluvulla. Vaurioituneet vaihtotyokalut menevät yleensä rikkä tassä ajassa.
Käytä henkilökohtaisia suojavarusteita. Käytä käytöstä riippuen kokokasvonaamiota, silmäsuojusta tai suojalaseja. Jos mahdollsta, käytä polynaamaria, kuolon-suojainta, suojakäsineitä tai erikoissuojavaatetta, joka suoja sinut pienilti hioma- ja materiaalihiukkasilta. Silmat tulee sujota lentelevitā vierailta esineilta, jotka saattavat syntya erilaisessa käytössä. Póly- tai hengityssuojanaamareiden tätyt yudatta pois tvostössa syntyva poly. Jos olet pitkää altiina voimakkaalle melulle, saattaa se vaikuttaa heikentävasti kuuloon.
Varmista, etta muut henkilot pysyvat turvallisella eta-syydellä työalueeltasi. Jokaisella, joka tulee työaluele, tulee olla henkilökohtaiset suojavarusteet. Työkappaleen tai murtuneen vaihtotyokalun osia saattaa sinkoutua kauemmas ja vahingoittaa ihmisä myos varsi-naisen työalueen ulkopuolella.
Tartu laitteeseen ainoastaan eristetytista pinnoista tehdessasi tyotà, jossa vaihtotyokalu saattaisi osua pillossa olevaan sahkjohtoon tai sahan omaan sahkjohtoon. Kosketus jannitteisen johtoon voi tehdä sahkötyokalun metalliosat jannitteisiksi ja johtaa sahköiskuun.
Pida verkojohto poissa pyorivista vaihotyokaluista. Jos menetat sahkotyokalun hallinnan, saattaa verkojohto tulla katkaistuksi tai tartua kiinni ja veta katesi tai kasivariesi kiinni pyorivaan vaihotyokaluun.
Alä aseta sahkötyokalua pois, ennen kuin vaihtotyokalu on pysahtynyt kokonaan. Pyorivä vaihtotyokalu saattaa koskettaa lepopintaa ja voit menettä sahkötyokalusi hallinnan.
Alä koskaan pidä sahkötyökalua käynnissä sitä kantaessasi. Vaatteesi voi hetkellen kosketuksen seurauskena tartua kiinn pyörivään vahtotyökaluun, joka saattaa tunkeutua kehoosi.
▶ Puhdista sähkötyokalusi tuuletusaukot saannöllisesti. Moottorin tuuletin imee polyä tyokalun koteloon, ja voimakas metallipölyn kasautuma voi synnyttä sahköisiä vaaratilanteita.
Alä käytä sahkötyokalua palavien aineiden lahellä. Kipi-nat voivat sytyttäa naita aineita.
Alä käytä vaihtotyökaluja, jotka tarvitsevat nestemäistä jäähdytysainnetta. Veden tai muiden nestemäisten jäähdytysaineiden käytto saattaa johtaa sähköiskuun.
Takaisku ja vastaavat varo-ohjeet
Takaisku on akillinen reaktio, joka syntyy pyorivan vaihtotyokalun, kuten hiomalaikan, hiomalautasen tai terasharjan tarttuessa kiinni tai jaedessä puristukseen. Tarttuminen tai puristukseen joutuminen johtaa pyorivan vaihtotyokalun akilliseen pysahdykseen. Tällöin hallitsematon sähkötyokalu sinkoutuu tarttumakohdasta vaihtotyokalun kiertosuunnasta vastakkaisen suuntaan. Jos esim. hiomalaikka tarttuau tai joutuu puristukseen tyokappaleeseen, saattaa hiomalaikan reuna, joka on uponnut tyokappaleeseen, juuttua kiinni aiheuttaen hiomalaikan ponnahduksen ulos tyokappaleesta tai aiheittaa takaiskun. Hiomalaikka liikkuu silsoin käytävää henkilöva nestai poispän hänestä, riippuen laikan kiertosuunnasta tartumakohdassa. Tällöin hiomalaikka voi myös murtua.
ni | 109
Takaisku johtuu sähkötyokalun värinkäytösta tai käytösta väräa narkoitukseen. Se voidaan estä sopivin varotoimin, joita selostetaan seuraavassa.
Pitele sahkotyokalua tukevasti ja saata kehosi ja kasi-vartesi asentoon, jossa pystyt vastaamaan takaisku-voimin. Käytä aina lisakahvaa, sosinulla on sellainen, jotta pystysit parhaalla mahdollisella tavalla hallitse-maan takaiskuvoimia tai vastamomenteja tyokalun ryntokaynissa. Käytäv henkilö pystyy hallitsemaan takaisku- ja vastamomenttivoimat noudattamalla sopivia suojatoimenpiteita.
Alä koskaan tuo kattäsi lahelle pyöriväa vaihtotyokalua. Vaihtotyokalu saattaa takaiskun sattuessa liikkua kätesi yli.
Välta pitämästä kehoasi alueella, johon sahkötyokalu liikkuu takaiskun sattuessa. Takaisku pakottaa sahkötyokalun vastakkaiseen suuntaan hiomalaikan liikkeeseen nahden tartumiskohdassa.
Työskentele erityisen varovasti kulmien, terävien reu-nojen jne. alueella, esta vaihtotyökalua ponnahtamasta taksaisin tyokappaleesta ja juuttumasta kiinya. Pyorivällä vaihtotyökalulla on taipumus juuittua kiinni kulmissa, teravissä reunoissa ta sadessaaan kimmokkeen. Tämä johtaa hallinnan pettämiseen tai takaiskuun.
Alä käytä ketjuteriä tai hammadettuja sahanteriä. Tälaiset vaihtotyokalut aiheuttavat usein takaiskun tai sahkötyokalun hallinnan menettämisen.
Erityiset varo-ohjeet hiontaan ja katkaisuhiontaan
Käytä yksinomaan sahkötyokalulresi salitttuja hiomatyokaluja ja naita hiomatyokaluja varten tarkoitetttuja suojuksa. Hiomatyokaluja, jotka eivat ole tarkoitettuja sahkötyokalun kanssa käytetäviki si e voida suojata riittävastj ae ne ovat turvattomia.
Taivutetut laikat on asennettava niin, etta niiden hiomapinta ei ulotu laikkasuojuksen tasonulkopouelle. Asiaankuulumattomasti asennettua hiomalaikkaa, joka oluttuu laikkasuojuksen tasonulkopouelle ei voida suojata riittavasti.
Laikkasuojuksen taytyo olla tukevasti kiinns sahkotyokalussa ja niin asennettu, etta surin mahdollinen turvallisuus saavutetaan t. s. nii, etta mahdollismanpieni osa hiomatoyokalusta on avoin kayttajka kohti. Laikkasuojus aoutta soujaamaan kayttavaa henkiloo murtokappaleilta, tabhattomalta hiomatoyokalun kosketamisela ja kipinoiltta, jotka voivat syytttaa vaatteet palamaan.
Hiomatyokaluja saa kayttä ainoostaan sihen kaytöön mihin niita susitellaan. Esim.: Alä koskaan hio hiomalaikan sivupintaa kayttäen. Hiomalaikat on tarkoiettu hiontaa laikan ulkokehällä. Sivuttain kohdistuva voima saattaa murtaa hiomalaikan.
Käytäina virheetontä, oikean kokoista ja muotoista kiinnityslaippaa valitsemallesi hiomalaikalle. Sopivat laipat tukevat hiomalaikkaa ja vähentav täni hiomalaikan murtumrisikäa. Katkaisulaikkojen laipat saattavat poiktetauitten hiomalaikkojen laipoista.
Alä käytä isompiin sahkötyokaluihin kuuluneita kulneita hiomalaikkoja. Suurempien sahkötyokalujen hiomalaikat eivat sovellu pienempien sahkötyokalujen suurremmille kierrosluvuille, ja ne voivat murtua.
Muita katkaisuhiontaan liittyvi erityisvaro-ohjeita

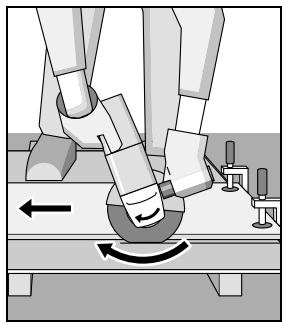

Välta katkaisulaikan juuttumista kiinni ja liian suurta syöttöpainena. Älä tee lian syviä leikkauksia. Katkaisuilaikan ylikuormitus kasvattaa sen rasitusta ja sen altiutta kallistua tai juuttua kiinni ja siten takaiskun ja laikan murtumisen mahdollisutta.
Välta aluetta pyörivän katkaisulaikan edessä ja takana. Jos katkaisulaikka likkku työkappaleessa sinusta poispäin, saattaa sähkötyökalu takaiskun sattuessa singota suoraan sinua kohti pyörivälla laikalla.
Jos katkaisulaikka joutuu puristukseen tai keskeytät työn, tulee sinun pysäyttaa sahkötyokalu ja pitäa se rauhallisesti paikoillaan, kunnes laika on pysähtynyt. Alä koskaan koeta poista vië pyöriväa katkaisulaikka leikkauksesta, se saattaa aiheuttaa takaiskun. Määritte ja poista puristukseen joutumisen syy.
Alä käynistä sähkötyökalua uudelleen,Jos laikka on kiinni tyokappaleessa.Ana katkaisulaikan ensin saa-vuttaa täysi kierroslukuna, ennen kuin varovasti jat-kat leikkausta.Muussa tapauksessa saattaa laikka tarttua kiinni, ponnahtaa ulos tyokappaleesta tai aiheuttaa takiskun.
▶ Tue litteät tai isot tyokappaleet katkaisulaikan puristuksen aiheuttaman takaiskuvaaran minimoimiseksi. Suuret tyokappaleet voivat taipua oman painonsa takia. Tyokappaletta tulee teukea molemmilta puolilta, sekā katkaisuleikkausken vierestä etta reunoista.
Ole erityisen varovainen upotusleikkauksissa seiniin tai muihin alueisiin, joiden taustaa tai rakennetta et pysty nakemäan. Uppoava katkaisulaika kaattaa aiheut-taa takaiskun osuessaan kaasu- tai vesiputkiin, sakhjohtoihin tai muihin kohteisiin.
Erityiset varo-ohjeet hiekkapaperihiontaan
Alä käytä ylisuuria hiomapapereita, vaan noudata valmistajan ohjeita hiomapapereiden koosta. Hiomapaperit jotka oluttuvat hiomalautasen ulkopuolle, saattavat aiheuttaa loukkaantumista tai johtaa kiinnjuuttumiseen, hiomapaperin repeytymiseen tai takiskuun.
Erityiset varo-ohjeet työskentelyyn terāsharjan kanssa
- Ota huomion, etta terasharjasta irtoaa lankoja myos normalalkyössä. Alä ylikuormita lankoja käytämmä liian suurta punnetta työkappaletta vasten. Irti sinkoutuvat langan kappaleet voivat helposit tunkeutua ohuen vaatteen tai ihon lápi.
Jos suojusta suositellaan, tulee sinun varmistaa, ettei suojus ja terasharja voi kosketta toisian. Lautas- ja kuppiharjojen halkaisijat voivat laajeta puristuspaineen ja keskipakovoiman johdosta.
110 | Suomi
Lisavaro-ohjeita
Käytä suojalaseja.
Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtoen paikallistamiseksi tai känny paikallisen jakeLuyhtö n puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kausatupten vahingoittaminen saattaa johtaa rajāhdykseen. Vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa ta saattaa johtaa sähköiskuun.
Vapauta käynistyskytkin ja saata se off-asentoon,Jos virransyött ökeskeytyy esim. sähkökatkoksen tai verkkopistotulpan irrottamisen takia. Tämää estä tahatto man uudelleenkäynistymisen.
Alä kosketa hioma-tai katkaisulaikkoja,ennen kuin ne ovat jäahtyneet. Laikat tulevat käytöss hyvin kuumiki.
Varmista tyokappale. Kiinnityslaitteilla tai ruuvipenkkiin kiinnitety tyokappale pysyy tukevamin paikoillaan kuin kadessä pidettynä.
Tuotekuvaus
Lue kaikki turvallisu- ja mutu ohjeet. Turvallisuusohjeiden noudattamisen laiminlyonti saattaa johtaa sahkokiakuun, tulipaloon ja/tai yakavaan loukkaantumseen.
Märäyksenmukainen käytö
Sähkötyökalu on tarkoitettu metallin ja kivianesten katkaisun karhentamiseen ja harjaamiseen ilman veden käytöä.
Katkaisussa sidoshiomainetta käyttaen tayty aina käytta erityistä katkaisusujousta.
Käytön aikana on huolehdtittava riittävästa polyn poistoumsta.
Sallituilla hiomatyokaluilla sahkotyokalua voidaan kayttä myös hiekapaperihiontaan.
Kuvassa olevat osat
Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan sahkotyokalun kuvaan.
1 Laikkasuojuksen lukitusvipu
2 Karan lukituspainike
3 Kännistystkytkin
4 Lisakahva (eristetty kädensija)
5 Hiomakara
6 Laikkasuojuh hiontaa varten
7 Kiinnityslaippa
8 Hiomalevy
9 Kiinnitysmutteri
10 Laikkasuojus katkaisua varten
11 Katkaisulaikka
12 Käsisuojus
13 Kuminen hiomalautanen
14 Hiomapaperi
15 Rengasmutteri
16 Kuppiharja
17 Imuhuppu leikkaukeen ohjauskelkan kanssa
18 Timanttikatkaisulaikka
19 Kahva (eristetty kädensija)
20 Varmistin (vain 3 603 CA2 0..)
*Kuvassa tai selostukssessa esiintyva lisātarvike ei kuulu vakioti-mitukseen. Lōydāt tāydellisen tarvikeluettelon tarvikeohjelmastamme.
Melu-/tärinatiedot
| Melun mittausarvot on mä-ritety EN 60745 mukaan. | PWS ... | 680-115 | 700 | 7-115 | 700-115 | 7000 | 700-125 |
| 3 603 ... | CA2 0.. | CA2 0.. | CA2 0.. | CA2 0.. | CA2 0.. | CA2 0.. | |
| Laitteen typpillinen | |||||||
| A-painotettu | |||||||
| Äänenpoinetaso | dB(A) | 91 | 91 | 91 | 91 | 91 | 91 |
| Äänen tehotasö | dB(A) | 102 | 102 | 102 | 102 | 102 | 102 |
| Epävarmuus K | dB | 3 | 3 | 3 | 3 | 3 | 3 |
| Käytä kuulonsuojaimia! | |||||||
| Värähtelyn yhteisarvot a,h(kolmen suunnan vektori-summa) ja epävarmuus K mi-tattuna EN 60745 mukaan:Pintahionta (rouhennuss): | |||||||
| a,h | m/s2 | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 |
| K | m/s2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| Hionta hiomapyörön kanssa: | |||||||
| a,h | m/s2 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 |
| K | m/s2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
ai|111
| Melun mittausarvot on määritety EN 60745 mukaan. | PWS ... | 700-115 | 720-115 | 730-115 | 750-115 | 750-125 | 75-115 |
| 3 603 ... | CA2 4 .. | CA2 4 .. | CA2 4 .. | CA2 4 .. | CA2 4 .. | CA2 4 .. | |
| Laitteen typpillinen A-painotettu | |||||||
| Äänenpoinetaso | dB(A) | 93 | 93 | 93 | 93 | 92 | 93 |
| Äänen tehotaso | dB(A) | 104 | 104 | 104 | 104 | 103 | 104 |
| Epävarmuus K | dB | 3 | 3 | 3 | 3 | 3 | 3 |
| Käytä kuulonsuojaimia! | |||||||
| Värähtelyn yhteisarvot ah(kolmen suunnan vektori-summa) ja epävarmuus K mi-tattuna EN 60745 mukaan:Pintahionta (rouhennu): | |||||||
| ah | m/s2 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 |
| K | m/s2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| Hionta hiomapyörön kanssa: | |||||||
| ah | m/s2 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 |
| K | m/s2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| Melun mittausarvot on määritety EN 60745 mukaan. | PWS ... | 780-125 | 7500 | 7800 | 850-115 | 850-125 | 8000 |
| 3 603 ... | CA2 7 .. | CA2 4 .. | CA2 7 .. | CA2 7 .. | CA2 7 .. | CA2 7 .. | |
| Laitteen typpillinen A-painotettu | |||||||
| Äänenpoinetaso | dB(A) | 92 | 93 | 92 | 93 | 92 | 92 |
| Äänen tehotaso | dB(A) | 103 | 104 | 103 | 104 | 103 | 103 |
| Epävarmuus K | dB | 3 | 3 | 3 | 3 | 3 | 3 |
| Käytä kuulonsuojaimia! | |||||||
| Värähtelyn yhteisarvot ah(kolmen suunnan vektori-summa) ja epävarmuus K mi-tattuna EN 60745 mukaan:Pintahionta(rouhennu): | |||||||
| ah | m/s2 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 |
| K | m/s2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| Hionta hiomapyörön kanssa: | 1,5 | ||||||
| ah | m/s2 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 |
| K | m/s2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
Näissä ohjeissa mainittu värähtelytaso on mitattu normissa EN 60745 standardoidun mittausmenetelman mukaisesti ja sitä voidaan käyttaa sahkötyokalujen keskinaïseen vertailun. Se soveltuu myös värähtelyrasituksen valiaikaseen arvointiin.
Ilmoitetu varähtelytas ovasa sahkötyokalun pääasialisia käytötapoja. Jos sahkötyokalua käytetän kuitenkin muhin käytötkoituksiin, erilaisilla lisavarusteilla, poikkevilla käytötarvikkeillai riiattamösti houllettuna, siloin varähtelytas saattaa poiketa ilmoitetus arvosta. Täm saat-
taa kasvattaqoko tyoakajkson varahtelyrasitusa huomatavasti.
Värähtelyrasituksen tarkaksi arvioimiseksi tulee huomioida myos ne ajat, joloin laite on sommutetunnai tai tyhjkäynillä. Tämä voi selvästi pienentää koko työaikajkson värähtelyrasistusta.
Maarittele tarvittavat lisavarotoimenpiteet kayttajan suojelemiseksi varahtelyn vaikutuksalta, esimerkiki: Sahkotyokalu-jen ja kayttotarvikkeiden huoIto, kAsien pitaminen lampiminä, tyoprossien organisointi.
Tekniset tiedot
| Kulmahiomakone | PWS ... | 680-115 | 700 | 7-115 | 700-115 | 7000 | 700-125 |
| Tuotenumbero | 3 603 ... | CA2 0.. | CA2 0.. | CA2 0.. | CA2 0.. | CA2 0.. | CA2 0.. |
| Ottoteho | W | 701 | 701 | 701 | 701 | 701 | 701 |
| Nimellinen kierrosluku | \( \text{min}^{-1} \) | 11 000 | 11 000 | 11 000 | 11 000 | 11 000 | 11 000 |
| Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa{name tiedot voivat vaihdella. | |||||||
112 | Suomi
| Kulmahiomakone | PWS ... | 680-115 | 700 | 7-115 | 700-115 | 7000 | 700-125 |
| Hiomalaikan maks. halkaisija | mm | 115 | 115 | 115 | 115 | 115 | 125 |
| Hiomakaran kierre | M 14 | M 14 | M 14 | M 14 | M 14 | M 14 | |
| Hiomakaran kierteen suurin salitttu pituus | mm | 21 | 21 | 21 | 21 | 21 | 21 |
| Paino vastaa EPTA-Procedure 01/2003 vakiolisäkah-valla | kg | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 |
| Sujoausluokka | □/II | □/II | □/II | □/II | □/II | □/II | |
| Tiedot koskevat 230 V nimellisjannitettä [U]. Poikkevilla jannitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella. | |||||||
| Kulmahiomakone | PWS ... | 700-115 | 720-115 | 730-115 | 750-115 | 750-125 | 75-115 | 7500 |
| Tuotenumero | 3 603 ... | CA2 4 .. | CA2 4 .. | CA2 4 .. | CA2 4 .. | CA2 4 .. | CA2 4 .. | CA2 4 .. |
| Ottotoho | W | 701 | 720 | 730 | 750 | 750 | 750 | 750 |
| Nimellinen kierrosluku | \( \mathbf{min}^{-1} \) | 12000 | 12000 | 12000 | 12000 | 12000 | 12000 | 12000 |
| Hiomalaikan maks. halkaisija | mm | 115 | 115 | 115 | 115 | 125 | 115 | 125 |
| Hiomakaran kierre | M 14 | M 14 | M 14 | M 14 | M 14 | M 14 | M 14 | |
| Hiomakaran kierteen suurin salitttu pituus | mm | 21 | 21 | 21 | 21 | 21 | 21 | 21 |
| Paino vastaa EPTA-Procedure 01/2003 vakiolisäkah- valla | kg | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 |
| Sujoausluokka | \( \square/\square \) | \( \square/\square \) | \( \square/\square \) | \( \square/\square \) | \( \square/\square \) | \( \square/\square \) | \( \square/\square \) |
Tiedot koskevat 230 V nimellisjannitettä [U]. Poikkevilla jannitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella.
| Kulmahiomakone | PWS ... | 780-125 | 7800 | 850-115 | 850-125 | 8000 |
| Tuotenumero | 3 603 ... | CA2 7.. | CA2 7.. | CA2 7.. | CA2 7.. | CA2 7.. |
| Ottoteho | W | 780 | 780 | 850 | 850 | 800 |
| Nimellinen kierrosluku | \( \mathbf{min}^{-1} \) | 12000 | 12000 | 12000 | 12000 | 12000 |
| Hiomalaikan maks. halkaisija | mm | 125 | 125 | 115 | 125 | 125 |
| Hiomakaran kierre | M 14 | M 14 | M 14 | M 14 | M 14 | |
| Hiomakaran kierteen suurin salitttu pituus | mm | 21 | 21 | 21 | 21 | 21 |
| Paino vastaa EPTA-Procedure 01/2003 vakiolisäkah- valla | kg | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 |
| Sujoausluokka | \( \square/\square \) | \( \square/\square \) | \( \square/\square \) | \( \square/\square \) | \( \square/\square \) |
Tiedot koskevat 230 V nimellisjannitettä [U]. Poikkeavilla jannitteillä ja maakhtaisissa malleissa namà tiedot voivat vaihdella.
Standardinmukaisuusvakuutus
Vakuutamme yksin vastaavamme siitä, etta kohdassa "Tekniset tiedot" selostetu tuote vastaa seuraavia standardeja tai standardoituja asikirjoja: EN 60745 direktivien 2011/65/EU, 2004/108/EY, 2006/42/EY märäysten mu-kaan.
Tekinen tiedosto (2006/42/EY):
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Henk Becker
Suojalaitteiden asennus
Irrota pistotulppa pistorasiasta ennen kaikkia sahkötyokaluun kohdistuvia toitä.
Huomio: Jos hiomalaiikka on murtunut kayton aikana, tai jos laikan soujuksen/sahkotyokalun kiininityslaitteisi on tullut vika, on sahkotyokalu heti lahetettavkarjaukseen Boschkeskushuoltoon taltuutettuun huoltolikkeeseen, katso osoite luvusta "Asiakaspalvelu ja kayttoneuvonta".
Laikkasuojus hiontaa varten
Aseta laikkasuojus 6 sähkökālun kiinnikkeeseen, kunnes laikkasuojuksen koodinokat ovat kiinnikkeen kohdalla. Paina vapautusvipua 1 ja pidä se painettuna.
Paina laikkasuojus 6 karan kau-
laan niin, etta suojuksen olake tuke
sahkotyokalun laipaa ja
kierra suojusta kunnes se lukkiu-tuu paikoilleen kuuluvasti.
Sovita suojuksen 6 asento työtehtävän vaatimusten mukaan. Paina lukitusvipua 1 ylöspäin ja kierra laikkasuojus 6 halutuun asentoon.
Aseta aina laikkasuojus 6 niin, etta lukitusvivun 1 kaikki 3 punaista nokkaa tarttuu laikkasuojuksen 6 vastaaviin syvennyksiin.
Säädä laikkasojusta 6 niin, etta kipinäsuihku käytä-jän suuntaan estyy.
Laikkasoju6 saa kiertya vain lukitusvipua 1 painttaessa! Muussa tapauksessa ei sahkotyokalua missaan tapauksessa kayttä, vaan se tulee toimitta asiakaspalveluun.
Huomio: Laikkasuojuksen 6 koodinokat varmistavat, etta vain sahkökaluun sopiva laikkasuojus voidaan asenta.
Laikkasuojus katkaisua varten
Katkaisussa sidoshioma-ainetta kayttäen taytyy aina kayttä katkaisusuojusta 10.
Kiven leikkauskessa on aina huolehdittava riittavastapolyn poistoimusta.
Katkaisuin tarkoitettu laikkasuojus 10 asennetaan samalla tavalla kuin hiomiseen tarkoitettu laikkasuojus 6.
Pölinimusuojus katkaisun ohjauskelkkaa käyttaen
Polynimusuojus katkaisun ohjauskelkaa 17 kayttan asennetaan samalla tavalla kuin hionnassa kaytettava suojus 6.
Lisakahva
Käytä supistushylyä vain lisakahvan 4 kanssa.
Kierrä lisākahva 4 vaihteison päähän oikealle tai vasemmalle riippuen työtavasta.
Käsisuojus
Asenna aina kāsisuoju 12, kun työskentelet kumisen hiomalautasen 13 tai kuppiharjan/laikkaharjan/tasoliuskalaimkan kanssa.
Kiinnitā kāsisuojus 12 lisakahvan 4 avulla.
Hiomatyokalun asennus
Irrota pistotulppa pistorasiasta ennen kaikkia sahkötyokaluun kohdistuvia toitä.
Alä kosketa hioma-tai katkaisulaikkoja, ennen kuin ne ovat jäähntyneet. Laikat tulevat käytöss hyvin kuumiki.
Puhdista hiomakara 5 ja kaikki asennettavat osat.
Paina karan lukituspainiketta 2 karan lukitsemiseksi hiomatyokaluja kiinnitettaessa ja irrotettaessa.
Käytä karan luktista vain katkaisulaikan ollessa py-sahdyksissä. Muussa tapauksessa sahkötyokalu saattaa vauroiota.
Hioma-/katkaisulaikka
Ota huomion homatyokalun mitat. Reiän halkaisijan tulee sopia kiinnitslaippaan. Alä käytä supistuskappaleita tai adaptereita.
Kiinnitā timanttitkatkaisulaikkoja käytäessähuomiota siihen, etta timanttitkatkaisulaikassa oleva kiertosuuntao osoitava nuoli ja sahkötyokalun kiertosunta (katso vaihdepässä oleva kiertosuntaa osoittava nuoli) tasmävät keskenään.
Asennuksen järjestys naky gyraifikasivussa.
Kiinitta hionta-/katkaisulaikka kiertamalla kiinittymutteri 9
paikoileen ja kirstamalla se kaksirekäavaimella.
Tarkista hiomatyokalun asennuksen jälkeen ennen käynistystä, että hiomatyokalu on oikein asennetty ja pystyy pyörimän vapaasti. Varmista, että hiomatyokalu ei osu laikan suojukseen tai muihin osiin.
Tasoliuskalaikka
Asenna aina kasisuojus 12, kun työskentelet tasoliuskalaikan kanssa.
Kuminen hiomalautanen
Asenna aina kasisuojus 12, kun tyoskentelet kumisen hiomalautasen 13 kanssa.
Asennuksen järjestys nakyry grafiikkasivussa.
Kierra rengasmutteri 15 paikoilleen ja kirista se sakara-avaimella.
Kuppiharja/laikkaharja
Asenna aina kasisuojus 12, kun työskentelet kuppilaikan tai laikkaharjan kanssa.
Asennuksen järjestys nakyyy grafiikkasivussa.
Kuppiharja/laikkaharja tulee pystya kiertamaaan niin pitkalle
hiomakaraan, etta ne tukevat hiomakaran laippaan hiomakaran kierteen lopussa. Kirista kappahipharja/laikkaharja sakaraavaimella.
114 | Suomi
Sallitut hiomatyokalut
Kaikkia tassä käytöohjeessa mainittuja hiomatyokaluja voideaan käytä.
Käytelyn hiomatyökalun kierrosluvun [min^-1] ja kehanopeuden [m/s] tulee vähintään noudattaa seuraavan taulukon arvoja.
Tarkista sen tahden hiomatyokalun etikitissä oleva salittu kierrosluku tai kehanopeus.
75
36
M14
1:
1
Vaihteiston pään kierto
Vain sahkötyokaluissa, joiden tuotenumber on 3603 CA2 0..
Irrota pistotulppa pistorasiasta ennen kaikkia sahkötyokaluun kohdistuvia toitä.
Voit käntä vaihteaston pään 180^ . Täten voidaan käynnis-tysktykin saattaa suotuisaan käsittelyasentoon erikoisia työ-tapauksia varten, esim. vasenkatisille.
- Poista lukitusvivun 1 varmistimen 20 ruuvi (katso kuva A).
- Kierrä neljä ruuvia kokkaan ulos (katso kuva B). Kännä vaihteiston pää varovasti ja irrottamatta siti kotelosta uuteen asentoon. Kiristä neljä ruuvia uudelse
Ruvuaa lukitusvivun 1 varmistin 20 uudelleen kiinn vaihteiston päähan (katso kuva C).
Ota huomionkappaleen "Suojalaitteiden asennus"ohjeet. Laikkasuojus saa kaantya ainoastaan lukitusvipua 1 punetta essa.
Pölyn ja lastun poistoimu
Materiaialien, kuten lyijypitoisen pinnoitteen, muutamien puilaatujen, kivennäispölyt je metallipöly voivat olla terveydelle vaarallisia. Polyn kosketus tai hengitys saattaa aiheuttaa käytäjälle tai lahellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairuksia.
Märärttyvä polyjä, kuten tammen- tai pyökinpóvi pidetään karsinogeneinisina, eritoten yhddessä puukäsittelyssä käytetyjen lisäaineiden kanssa (kromaatti, puunsuoja-aine). Asbestipitosisia aineita saavat käsitellä vain ammattilaiset.
- Käytä materiaalille soveltuvaa polynimua, jos se on mahdollista.
Huolehdi työkohteen hyvästä tuuletuksesta.
Suosittelemme käytämaaun suodatusluokan P2 hengityssuojanaamaria.
Ota huomion maassasi voimassaolev säännökset koski-en käsitetävi materiaialeja.
Välta polynkertymää työpaikalla. Poly saattaa helposti syttyä palamaan.
Käytto
Käyttoönonto
Ota huomiono verkojannite! Virtalähteen jannitteen tulee vastata laitteen typpikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyttaa myös 220 V verkoissa.
Jos sahkötyokalua käytetän siirrettävien sahkövoimalaitteiden (generaattoreiden) kanssa, joissa ei ole riittävi te hovara-roja tai joissa ei ole sopivaa käynnistysvirran vahvistuktella varustettua jännitesaööa, saattaa sahkötyokalun käynnistys johtaa tehonmenetyksiin tai epanormaaliin toimintaan.
Varmista käytämä sähkövoimalaitteen sopivuus, etenkin verkkojannitetta ja taajuutta koskien.
Kännistys ja pysäytys
Työnnä sahkötyokalun käyttoa varten käynistyskytkin 3 eteenpän.
Lukitse kännistystyktkin 3 painamalla kännistystyktkintä 3 edessa alaspain lukikiutumiseen asti.
Sammuta sähkötyokalu pääastämää käynnistyskytkin 3 vapaaksi tai, jos se on lukittuna, paina lyhyesti käynnistysktykimen 3 takaosaa ja päästä sen sitten vapaaksi.
Käynnistä energiansäätón takia sahkötyokalu vain, kun käytāt sitä.
Tarkista hiomatyokalut ennen kayttöa. Hiomatyokalun tulee olla moitteettomasti asennettu ja sen taytyy pstyä pyörimala vapaasti. Suorita vahintään 1 minuutin koekayttöilman kuormitusa. Älä käytä vaurioituneita, epamuotoisia tai tärisevihiomatyokaluja. Vaurioitu-neet hiomatyokalut voivat mensa palasiksa ja aiheuttaa loukkaantumisia.
Työskentelyohjeita
Ole varovainen, kun teet leikkausia Kantaviin seiniin, katso kappale"Statiikkaohjeita".
Kiinittä tyokappale, ellei se Oman painonsa ansiosta ppsy paikoillaan.
Alä kuormita sähkötyökalua niin kovaa, etta se pysäh-tyy.
Anna sähkötyokalun käydä muutamia minuutteja tyh-jäkäynillä kovan rasituksen jälkeen, jotta vaihtotyokalu jäahtysi.
Alä kosketa hioma-tai katkaisulaikkoja, ennen kuin ne ovat jäahtyneet. Laikat tulev käytössa hyvin kuumiki.
Alambdaayta sahkiyokalua katkaisuhiontateineessa.
ni|115
Rouhintahionta
Alä koskaan käytä katkaisulaikkaa rouhintahiontaan.
30^ - 40^ päästokulmalla saat parhaan tuloksen rouhintahi-onnassa. Liikuta sähkötyökalua edestakaisin kohtuillisella paineella. Täloin ei työkappale kuumennu liikaa, ei varjäänny eikä sihen muodusto uria.
Tasoliuskalaikka
Tasoliuskalaikalla (lisātarvike) voit työstä myös kuperia pintoja ja profiileja.
Tasoliuskalaikat kestavt huomattavasti pidempaan, ovat hil-aisempia ja toimivat pienemmalla pinalampotilalla kuin perinteiset hiomalaikat.
Metallin katkaisu
Katkaisussa sidoshioma-ainetta käyttaen tätyy aina käyttaa katkaisusuojusta 10.
Työskentele katkaisulaikoilla käytäen kohtuullista, työstettävään materiaaliin soveltuva syöttönopeutta. Älä paina katkaisulaikkaa, älä kallista aläka heiluta sitä.
Alä jarruta hidastavia katkaisulaikkoja painamalla niitta sivutain.
Sahkötyokalua tulee aina kuljettaa vastapyorimissuuntaan. Muussatapaukssaa on olemasa vaara,ettayokalu hallitsemattomasti ponnaitaa leikkauksesta.
Profileja ja neliöputkia katkaistaessa kannattaa aloittaa pienimmästa halkaisijasta.
Kiven leikkaus
Kiven leikkaussessa on aina huolehdittava riittavastapolyn poistoimusta.
Käytä polynsuojanaamaria.
Sahkötyokalua saa käytta vain kuivaleikkaukeen/kuivahontaan.
Käytä kiven leikkaukseen mieluiten timantikkatkaisulaikkaa.
Kun katkaisusa ohjauskelkalla 17 käytät polynimusuojusta, tulee polynimurin olla sallittu kivipólyn imuun. Bosch-ohjel-massa lôytyy sopivia polynimureita.
Kännistä sahkötyokalu ja aseta se ohjainkelkan etuosa edellä tyokappaletta vasten. Työnnä sahkötyokalua käytäen kohtuullista, tyostetä-vän materiaaliin soveltuva syöttönopeutta.
Leikattaessa erityisen kovia materiaialeja, esim. betonia, jonka piipitoisus on suuri, saattaa timanttikatkaisulaikka ylikuumentua ja siten vaurioitua. Timanttikatkaisulaikkaa ympäröivä kipinakehā viittaa selvasti tahan.
Keskeyta tassapatakssasaileikkaus ja annatimanttikataisulaikan kaydahetkenkuormittamattomanamaksiminopeudela, jotta sejähtyy.
Huomattavasti hidastuva tyosto ja laikkaa kiertäv kipinäkehā ovat tylsyneen timanttikatkaisulaikan tunnusmerkkej. Laikka voidaan teroiittaa uudelleen leikkaamalla lyhyesti hiovaan aineeseen (esim. hiekkakiveen).
Statiikkaohjeita
Kantavaan seinaa tehtavia leikkausia koskevat standardi DIN 1053 osa 1 tai maakohtaiset märäykset.
Naitä märäyksiä on ehdottomasti noudatettava. Kysy tämän takia neuvoa vastuulliselta staatikolta, arkkitehdiltä tai asianomaiselta rakennusjohdolta.
Hoito ja huelto
Huolto ja puhdistus
Irrota pistotulppa pistorasiasta ennen kaikkia sahkötyokaluun kohdistuvia toitä.
Pida aina sahkötyokalua ja sahkötyokalun tuuletsau-kot puhtaina, jotta voit tyoskennellä hyvin ja turvall-sesti.
Käytä aina aärimmäissä käytöolushteissa mahdolissuksien mukaan imulaitetta. Puhalla usein tuletusaukot puhtaiki sa liita vikavirta-suojakytkimen (Fl-)kautta. Metallia tyostettaessä saattaa sähkötyokalun sisälle keraäntyä johtavaa polyä. Sähkötyokalun sujaeristys saattaa vahingoittua.
Varastoi ja kasettele lisatarviketta huolellisesti.
Jos liitantäjohndon vaihto on välttamätön, tulee tämän suoritaa Bosch tai Bosch-sähkötyokalujen sopimushuolto turvallisuuden vaarantamisen välttamiseksi.
Asiakaspalvelu ja käytöneuvonta
Asiakaspalvelu vostaa tuotteesi korjausta ja huohtoa seksa varaosia koskeviin kysymyksiin. Rajahdyspirustuksa ja tietoja varaoista lodydt myos osoitteesta:
www.bosch-pt.com
Boschin asiakspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisātarvikkeita koskevissa kysmyksissä.
Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi nen tuotenumero, joka loytyu laiteen mallikilvestä.
Suomi
Robert Bosch Oy
Bosch-keskushuolto
Pakkalantie 21 A
01510 Vantaa
Puh.: 0800 98044
Faksi: 010 296 1838
www.bosch.fi
116|EMnVik
Hävitsy
Sähkötyökalu, lisatarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäytöön.
Alā heita sahkötyokaluja talousjäteisiin!
Vain EU-maita varten:
Eurooppalaisen vanhoja sahrko- ja elektroninikkalaitteita koskevan direktiavin 2012/19/EU ja sen kansallisten lakien muunnosten mukaan tulee kayttokelvottomat sahkötyokalut kerat erikseen ja toimittaa ymparistoystavalliseen uusiokayttoon.
Oikeus teknisin muutoksin pidatetään.
Eληνικὰ
Ynoedieic aopaeia
Fevikc uno6eiEic aoopaaleiac yia nAekptika epyaieia
