MANUALE UTENTE PASTAMAKER HR2355/09 PHILIPS

Congratulations per l'acquisto e benvenuti in Philips!

Per usufruire di tutti ivantaggi offerti dal supporto Philips, effettuire la registrazione del prodotto presso il site Web www.philips.com/welcome.

Prima di installare e utilizzare l'unità, leggere attendamente il presente manuale dell'utente. Conservarlo per eventuali riferimenti futuro.

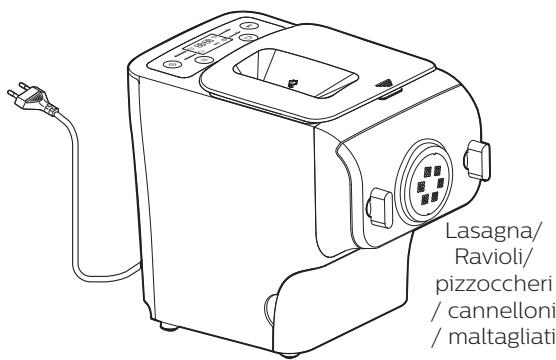

Contenuto della confezione

Unità principale
Manuale diistruzioni

Dosatore della farina

Libro di ricette
Dosatore dell'acqua

Penne/maccheroni/rigatoni/ditalini

Spaghetti

Trafile

Accessoriperalpulizia

Usare

l'accessorio
patto per la pulizia

Usare

l'accessorio
piatto per la pulizia

Montato
sull'apparecchio
al momento
dell'acquisto

Fettuccine

Contenuo

Contenuto della confezione 122

Important 124

Panorama 128

Smontaggio e pulizia prima del primo utilizzato 130

Montaggio 132

Utilizzo della Pasta maker 134

Pulizia 140

Risoluzione dei problemi 143

Informazioni sul prodotto 145

Riciclaggio 145

Garanzia e assistenza 145

Important

Sicurezza

• Prima di utilizzato l'apparecchio, leggere attendamente il presente manuale utente e conservarlo per eventuali riferimenti futuri.

Avverenza

• Prima di collegare l'apparecchio all'alimentazione, assicurarsi che la tensione indica sulla base corrisponda alla tensione locale.
• Assicurarsi di avere le mani asciutte prima di inseire la spina nella presa di corrente.
• Accertarsi che la spina sia saldamente inserta nella presa di corrente.
• Non collegare mai quello apparecchio a un erruttore con timer.
• Prima di inserire la spina nella presa di alimentazione, assicurarsi che l'apparecchio sia montato correttamente.
• Se il cavo di alimentazione, la spina o altre parti sono danneggiate, non utilizzato l'apparecchio.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito da Philips, da un centro di assistenza autorizzato Philips o da personale qualificativo al fine di evitare possibili danni.
• Non sostituire autonomamente le parti dell'apparecchio.

Avverenza

• Questo appearecchio non deve essere usato dai bambini. Tenere l'apparecchio e il cavo di alimentazione fuori alla portata dei bambini.
• Questo apparecchio può essere usato da persone con disponità mentali, fisiche o sensoriali ridotte, prive di esperienza o consocenze adatte a condizione che tali persone abbiano ricevuto assistenza o formazione per utilizzare l'apparecchio in maniera sicura e capiscano i potenziali pericolli associati a tale uso.
• Per ragioni di sicurezza, non consentire ai bambini di giocare con l'apparecchio.
• Per evitare incidenti, non utilizzato per nessun motivo l'apparecchio qualora sia danneggiato.
• Disconnettere sempre l'apparecchio dall'alimentazione se viene lasciato incustodito e prima di montarlo, smontarlo o pulirlo.
• Spagnere l'apparecchio e disconnetterlo dall'alimentazione prima di sostituire gli accessori o di toccare le parti che si muovono durante l'uso.

Attenzione

• Prima di utilizzato l'apparecchio per la primaolta, smontare e lavare accuratamente gliaccessori (vedere la sezione "Smontaggio e pulizia prima del primo utilizzo").
• Questo apparecchio è destinato esclusivamente a uso domestico.
• Non usare l'apparecchio su una superficie instabile o irregolare.
• Non scollegare il cavo di alimentazione prima che la lavorazione sia terminata. Se è necessario interrompere la lavorazione, scollegare il cavo di alimentazione prima di eseguire altre operazioni.
• Per proteggere al meglio l'integrità e la durata dell'apparecchio, si consiglia di non far funzionare l'apparecchio per più di 45 minuti consecutivi. Dopo 15 minuti sare possibile riprendere a utilizzato l'apparecchio.
• Se si prevende di utilizzato l'apparecchio in modo continuo, pulire la trifila con l'accessorio per la pulizia fornito in dotazione dopo agli utilizzo. Per splificare la pulizia, non immergere la trifila direttamente in acqua.
• Non piegare forzatamente il cavo di alimentazione, non tirarlo, attorcigliarlo, avvolgerlo né schiacciaro sotto oggetti pesanti.
• Non inseire nel vano per impastare oggetti di metallo o infiammabili.
• Scollegare l'apparecchio dall'alimentazione quando non è in uso.

Attenzione

• Non utilizzato l'apparecchio vicino a oggetti infiammabili, come tovaglie o tende.
• Se si osserva del fumo, estrarre immediatamente la spina.
• Per scollegare il cavo di alimentazione non tirare il cavo, ma afferrare la spina.
• Tenere pulita la spina di alimentazione.
  Non posizionare oggetti pesanti sull'apparecchio.
• Questo appearecchio è un stato concepito come piccolo elettrodomestico da cucina. Non utilizzato per altri scopi.
• Non spostate l'apparecchio什么意思 è in funzione.
• Scollegare l'alimentazione e rimuovere il cavo di alimentazione prima di pulire o smontare l'apparecchio.
• Non immerge l'unità principale in acqua.
• Dopo l'uso conservare l'apparecchio in un luogo asciutto e ben areato.
• Per evitare corto-circuiti o scosse elettriche, non versare acqua o altri liquidi nell'interruttore di sicurezza.
• Non lavare la macchina né gli accessori in lavastoviglie.

EMF

Questo apparecchio Philips è conforme a tutti gli standard e alle norme relativi all'esposizione ai campi elettromagnetici.

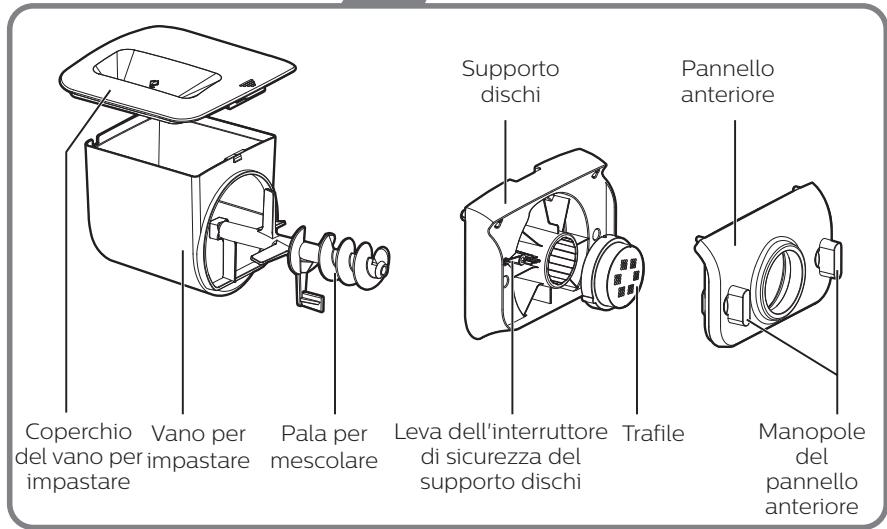

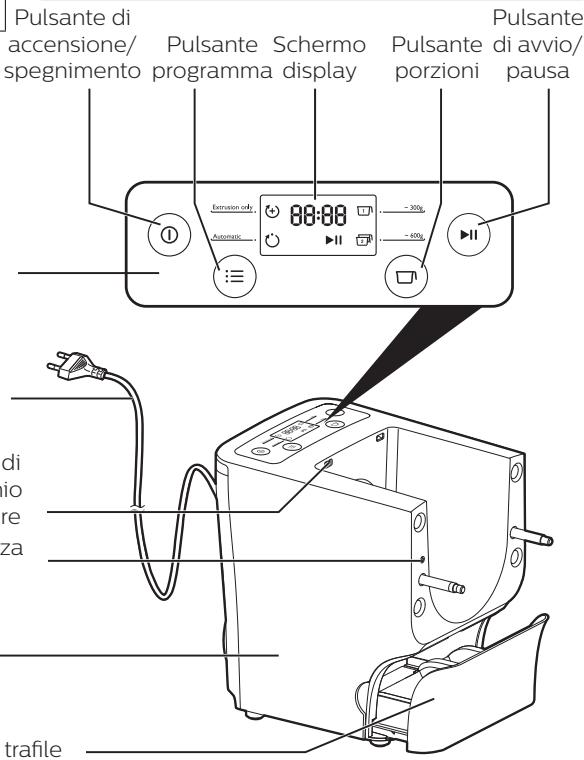

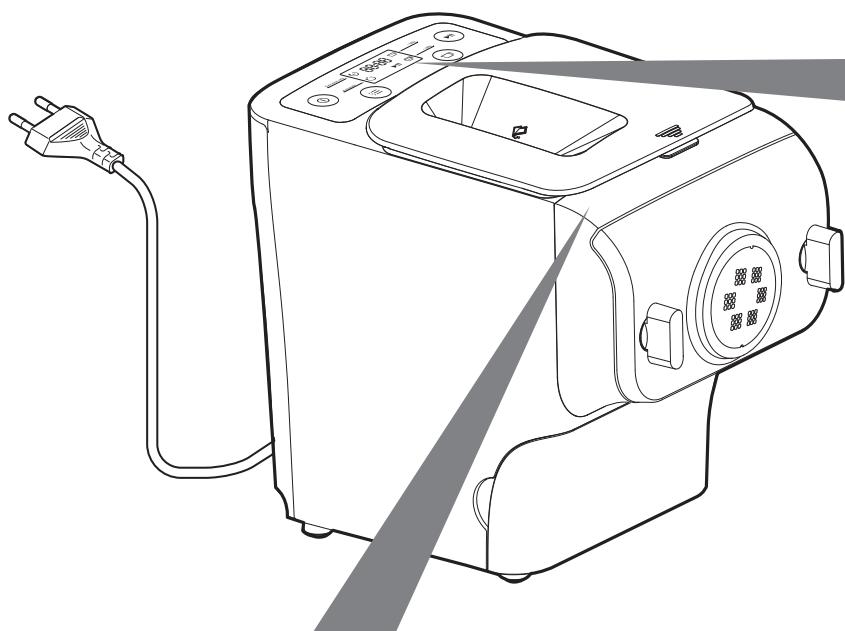

Panorama

Abbreviazioni

g = grammi

~ = circa

ml = millilitri

mm = millimetri

kg = kilogrammi

in = pollici

Pulsante programma - consente di selezione are il programma di sola fuoriuscita o il programma automatico .
Pulsante porzioni - consente di selezione are per preparare circa 300g , 1-2 porzioni, oppure 一 _ 2 ^ 一 per preparare circa 600g , 3-4 porzioni di Pasta maker.

Display del pannello di controllo

Cavo alimentazione

Foro dell'interruttore di sicurezza del coperchio del vano per impastare Interruttore di sicurezza del supporto dischi

Unità principale

Vano contentatore per trafile

Smontaggio e pulizia prima del primo utilizzato

Important

• Prima di utilizzato l'apparecchio per la prima volta, rimuovere e smaltire in sicurezza gli eventuali materiali di imballaggio e/o etichette promozionali.
• Estrarre tutte le parti e gli accessori, lavarli e asciugarli accuratamente (vedere la sezione "Pulizia").
• Non utiliser l'acqua per sciacquare o immergere l'unità principale.
• Non utilizzato una spugna abrasiva o strumenti di pulizia simili che potrebbero graffiare la superficie in plastica e ridurre la durata della Pasta maker.
• Questo apparecchio è destinato esclusivamente a uso domestico.

1 Rimuovere il coperchio del vano per impastare dall'apparecchio.

2 Svitare le manopole del pannello anteriore.

Nota

Il pannello anteriore è pesante; quando, prestare particolare attenzione durante lo smontaggio.

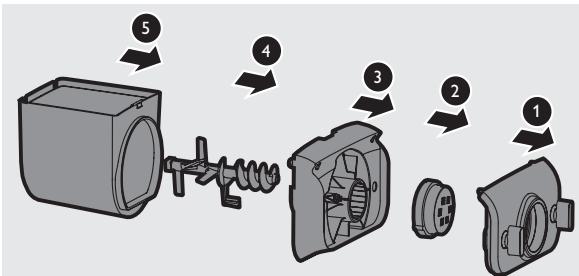

3 Smontare nell'ordine: il pannello anteriore, la trafila, il supporto dischi, la pala per mescolare e il vano per impastare.

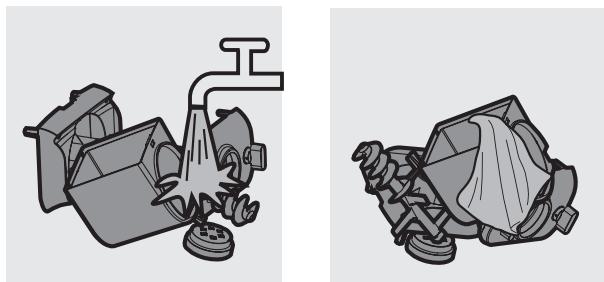

4 Pulire tutte le parti staccabili e asciugarle completamente.

Montaggio

Attenersi alle seguenti fasi di montaggio per installare la Pasta maker.

Important

• Assicurarsi di serrare le manopole del pannello anteriore durante il montaggio.
• Assicurarsi che l'apparecchio non sia collegato alla corrente durante il montaggio.

1 Spingere il vano per impastare nell'apparecchio.

2 Rivolgere la pala per mescolare verso il foro dell'unità principale. Inserire completenessla pala per mescolare nell'unità principale.

3 Montare il supporto dischi sull'apparecchio.

1 Interruttore di sicurezza supporto dischi
Leva interruptore di sicurezza supporto dischi

Nota

• Verificare che l'interruttore di sicurezza ① e la leva dell'interruzione di sicurezza ② siano posizionati come molto nel'illustrazione a destra.

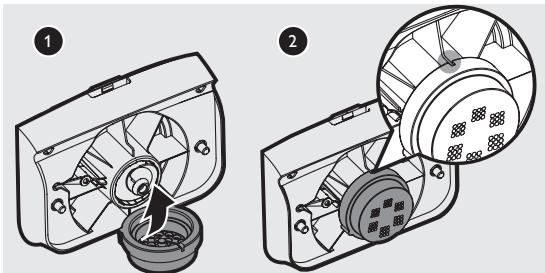

4 Inserire la trafila sul supporto dischi 1 ed accertarsi che sua fissato saldamente su diesso 2.

Nota

• Accertarsi che la cavity interna della trafila e del supporto dischi sua inserita correttamente.

5 Collegare il pannello anteriore all'unità principale.

Leva interruptore di sicurezza supporto dischi

Nota

• Prima di utilizzato l'apparecchio, accertarsi che il pannello anteriore sia saldamente fissato.
• Il pannello anteriore è pesante; prestare particolare attenzione durante il montaggio.

6 Serrare le manopole del pannello anteriore.

Nota

• Se il pannello anteriore o la trifila non sono montati correttamente, l'interruttore di sicurezza impedirà il funzionamento dell'apparecchio.

7 Chiudere correttamente il coperchio del vano per impastare.

Nota

• Se il coperchio del vano per impastare non è installato correttamente, l'interruttore di sicurezza impedirà il funzionamento dell'apparecchio.

Utilizzo della

Pasta maker

Important

• Assicurarsi di seguire l'ordine corretto per l'aggiunta di farina e acqua nel vano per impastare. Prima versare la farina nel vano per impastare, quando chiuderlo con il coperchio. Avviare la Pasta maker, quando versare lentamente l'acqua nell'apertura del coperchio distribuendola in maniera uniforme.
• Non insere mai quantità eccessive di ingredienti nella Pasta maker. In caso contrario l'apparecchio potrebbe danneggiarsi. La quantità massima di farina perolta è 500 g.
• Non versare nella Pasta maker ingredienti a una temperatura paro o superiore ai 60^ , né posizionarla vicino a fonti di calorie (60^) , come dispositivi di sterilizzazione ad alta temperatura, poiché potrebbero deformare l'apparecchio.
• Non versare mai acqua nel vano per impastarezza aver prima posto il coperchio sul vano. Non versare liquidi nel foro dell'interruttore di sicurezza.
• Non versare acqua nel vano per impastare alla aver prima acceso la Pasta maker. Seguire attendamente le istruzioni per fare un'ottima pasta fatta in casa.

Preparazione degli ingredienti

1 Riempire una tazza di farina fino al bordo. Livellare la farina in effesso dal bordo della tazza con l'accessorio piatto per la pulizia fornito in dotazione. Una tazza colma equivale a 1-2 porzioni.

Nota

• Non scuotere o colpire il dosatore per rimuovere la farina in effesso, poiché esta operazione può influire sul peso della farina.

Per dosare la farina si può utilizzare ancche una bilancia da cucina. Ad esempio, per 1-2 porzioni di Pasta maker servvono circa 250g di farina, nelle per 3-4 porzioni servono circa 500g di farina.

0250

2 Rimuovere il coperchio del vano.

3 Versare la farina nel vano. Per preparare 3-4 porzioni,aggiungere una seconda dose di farina per un totale di 2 dosatori (circa 500g

4 Chiudere correttamente il coperchio del vano.

Nota

• Prima inseire i due ganci nell'apparecchio ① , quindi premere il coperchio sull'unità principale ② .
  L'apparecchio non si avvia se il coperchio del vano non è chiuso correttamente. Se durante il processo di preparazione della pasta il coperchio del vano si stacco,

l'apparecchio smetterà automaticamente di funzionare.

5 Utilizzare la "Tabella di ricette per la pasta" e dosare la quantità di acqua necessaria.

Nota

• Non versare l'acqua nel vano per impastare prima di aver acceso la Pasta maker.
• Sul dosatore dell'accua, fornito in dotazione, sono riportate 2 tacche. Una serve per la preparazione della pasta normale, l'altra per la pasta all'uovo e altri paste speciali.

Tabella di ricette per la pasta

Per ulteriori informazioni, visitare il site www.philips.com/kitchen.

Tabella dei dosaggi farina/acqua
Farina	Pasta normale	Pasta all'uovo	Tempo di lavorazione	Uscita
	Acqua (tacca)	Composto acqua + uova (tacca)
1 dosatore di farina (circa 250 g)	Quantità di acqua necessaria per una tazza di farina (circa 90 ml)	Quantità di composto di acqua + uova necessario per una tazza di farina (circa 95 ml)	10 minutì	Circa 300 g di Pasta maker. Quantità sufficiente per un primo piatto per 1-2 persone, oppure come contorno per 4-6 persone.
2 dosatori di farina (circa 500 g)	Quantità di acqua necessaria per 2 dosatori di farina (circa 180 ml)	Quantità di composto di acqua + uova necessario per 2 dosatori di farina (circa 190 ml)	15 minutì	Circa 600 g di Pasta maker. Quantità sufficiente per un primo piatto per 3-4 persone, oppure come contorno per 8-10 persone.

Important

• Le ricette per la pasta fornite nel manuale dell'utente e nel ricettario sono state testate con successo. Se si decide di modificare queste ricette oppure di utilizzarne altre, i dosaggi fra farina e acqua/uova devono essere adattati ai rapporti dei rispetti dosatori, forniti in dotazione con la Pasta maker. La Pasta maker non funzioni correttamente se la nuova ricetta noniene adattata di conseguenza.

Nota

• Per ottener una pasta di qualità, utilizzare la farina con glutine. Attenersi alle proporzioni raccomandate per l'aggiunta degli ingredienti.
• Iambi di stagione e l'utilizzo di ingredienti provenienti da zone diverse possono influire sul dosaggio farina/acqua. Regolarsi sulla base delle proporzioni raccomandate.
• Per la preparazione della pasta all'uovo o della pasta vegetale, assicurarsi di mescolare il composto di uova o il succo vegetale con l'acqua in modo uniforme prima di versarlo nel vano. Aggiungere solo ingredienti in forma liquida.
• Vedere il ricettario fornito in dotazione per ulteriori varianti della ricetta della pasta e per scopirne tante及其他 da provare.

Selezione del programma per la preparazione della pasta

Importante

• Non selezionale il programma di sola fuoriuscita prima che sua completeness la fase di impasto, altrimenti la Pasta maker si danneggerà e avrà un ciclo di vita inferiore.
• Non scollegare il cavo di alimentazione prima che la lavorazione sia terminata. Se è necessario interrompere la lavorazione, premere il pulsante on/off © per specnere la Pasta maker, quando scollegare la spina dalla presa di corrente prima di eseguire altre operazioni.
• Per proteggere al meglio l'integrità e la durata dell'apparecchio, si consiglia di non far funzionare l'apparecchio per più di 45 minuti consecutivi. Dopo 15 minuti di riposo sare possibile riprendere a utilizzato l'apparecchio.
• Se si preveDE diutilizzare l'apparecchio in modo continuo, pulire la trafila con I'accessorio per la pulizia fornito in dotazione dopo agli sessione di preparazione della pasta. Per simplificare la pulizia, non immergere la trafila direttamente in acqua.

1 Collegare la spina di alimentazione a una presa di corrente CA da 220-240 V. La Pasta maker émetterà un suono e tutte le spiè lampeggeranno una volta. Premere il pulsante on/off © per accendere la Pasta maker.
2 In base alla quantità di farina, premere il pulsante delle porzioni ⑦ per selezionare ① per preparare circa 300 g di Pasta maker oppure ② per preparne circa 600 g.

3 Premere il pulsante di avvio/pausa 念 per iniziare la preparazione e avviare il conto alla rovescia del tempo necessario.

Nota

• Per impostazione predefinita, il programma è impostato sulla modalità automatica. Per modificare但这a impostazione, premere il pulsante programma © perambiare selezione.

4 Una volta avviata la lavorazione, versare lentamente l'acqua o il composto di acqua + uova nelle'apertura del coperchio distribuendola in maniera uniforme.

Nota

• Durante la fase di impasto, nonaggiungere altri ingredienti dopo aver versato l'acqua, per non promiettere la consistenza della pasta.

5 La pasta inizIERÀ a fuoriuscire dopo alcuni minuti. Posizione are un recipiente al di fatto dell'uscita. Tagliare la pasta alla lunghezza desiderata con l'accessorio per la pulizia fornito in dotazione.

Nota

• Sulla superficie della pasta potrebbero essere presenti dei fili sottili, in particolare all'inizio e alla fine della fuoriuscita. Si tratta di un fenomeno del tutto normale.

• Se si notatione che il programma non è impostato sulla modalità automatica durante la fuoriuscita della pasta, premere il pulsante di avvio/pausa ⑥ per interrompere il programma. Quindi premere il pulsante on/off ⑨ e scollegare la spina dalla presa di corrente. Pulire le trafile e riavviare il processo.

• Se il rapporto tra liquido e farina non è corretto, la pasta non fuoriuscirà. In tal caso, preparare nuovamente gli ingredienti.
• Muovere l'accessorio per la pulizia verso il basso per tagliare la pasta.

6 Una volta completata la preparazione della pasta, se è presente un residuo di impasto all'internalo del vano, premere il pulsante di sola fuoriuscita 1 , quando premere il pulsante di avvio/pausa 2 per proseguire con这一点a operazione.

Nota

• Il timer del conta alla rovescia del programma di sola fuoriuscita è impostato su 3 minuti.
• Il tempo di cottura della pasta varia in base alle preferenze personali, al fornato della pasta e al numero di porzioni.

Pulizia

Important

• Scollegare l'alimentazione e rimuovere il cavo di alimentazione prima di pulire o smontare l'apparecchio.
  Non immerge l'unità principale in acqua.
• Non utilizzato una spugna abrasiva, detergenti caustici o abrasivi (ad esempio, benzina, alcohol e propanolo) per pulire l'apparecchio.
• Pulire l'apparecchio dopo agli utilizzato per preservarne il corretto funzionamento.
• Prestare particolare attenzione durante la pulizia dell'apparecchio per evitare di tagliarsi con i bordi affiliati.

1 Premere il pulsante on/off ⑥ per spegnere la Pasta maker, quando scollegare la spina alla presa di corrente.

2 Rimuovere il coperchio del vano dall'apparecchio.

3 Svitare le manopole del pannello anteriore.

Nota

Il pannello frontale è pesante; quando, prestare particolare attenzione durante lo smontaggio.

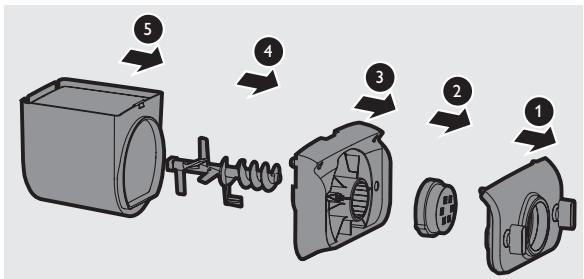

4 Smontare nell'ordine: il pannello anteriore, la trifila, il supporto dischi, la pala per mescolare e il vano per impastare.

5 Utilizzato un panno asciutto per pulire i residui di farina nel foro ① dove si innesta la pala per mescolare.
6 Pulire la trifila con l'accessorio per la pulizia fornito in dotazione per rimuovere i residui di impasto. Dopodiché, lavarlo con acqua.

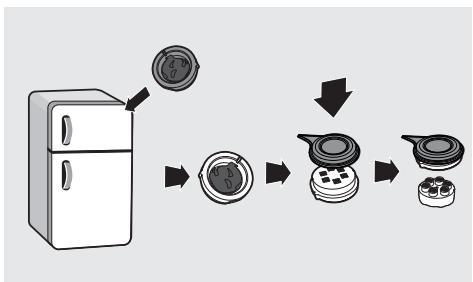

Suggerimento:

• per pulire le trafile per spaghetti e fettuccine, metterle in freezer per 2 ore. Quindi, utilizzato l'accessorio per la pulizia corrispondente per far fuoriuscire l'impasto dai fori.

7 Pulire tutte le parti staccabili.

8 Utilizzato un panno pulito per pulire l'unità principale, il pannello di controllo e la superficie esterna della Pasta maker.

9 Dop l'uso, conservare la Pasta maker in un luogo asciutto e ben areato.

Nota

• Dopo la pulizia, assicurarsi che tutte le parti e la trifila siano completamente asciutte prima di riporle. Riassemble lare Pasta maker per gli usi successivi.

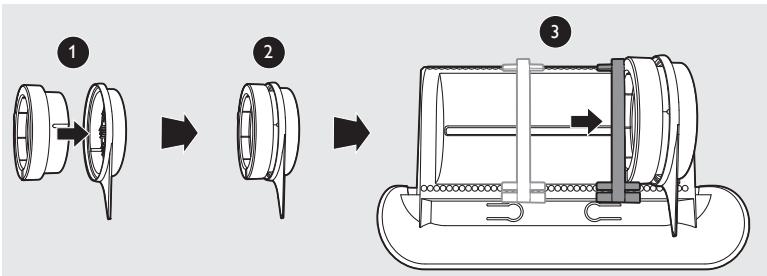

Conservazione delle trafile e degli accessori per la pulizia

1 Inserire la trafila 1 e l'accessorio per la pulizia 2 uno nell'altro. Inserire 1 e 2 nell'apposto vano contentitore. Spostare la barra scorrevole 3 per fissare le trafile e gli accessori per la pulizia.

Assicurarsi che gli accessori per la pulizia e le trafile siano asciutti prima di inserirli nel vano contentatore.

142 Italiano

Risoluzione dei problemi

In questo capitolo vengono riportati i problemi più comuni legati all'uso dell'apparecchio. Se non è possible risolverve il problema seguendo le informazioni riportate di seguito, visitare il site www.philips.com/support.

Le spie non si accendono.

• La spina di alimentazione non è collegata correttamente.
  Verificare che la spina di alimentazione sia collegata correttamente e che la presa sia funzionante.
  Non è stato premuto il pulsante on/off.

Premere il pulsante on/off (忍)

Dopo aver premuto il pulsante di avvio/pausa ⑦ l'apparecchio emette un suono ma non funzione.

Il vano non è montato correttamente.
La trafila o il pannello anteriore non sono montati correttamente.
Assicurarsi di seguire il manuale dell'utente per montare tutte le parti in modo corretto.
Non sono state selezionate le porzioni prescelte.
Assicurarsi di aver selezionato le porzioni prima di premere il pulsante di avvio/pausa.

L'interruttore di sicurezza si è azionato e l'apparecchio ha improvisamente smesso di funzionare o si è riavviato all'improvviso durante la lavorazione.

• La manopola del pannello anteriore è svitata.

Assicurarsi che il pannello anteriore sia montato saldamente.

• Quantità eccessiva di ingredienti nella macchina della pasta.

La quantità massima di farina per volta è 500 g. Se vengono aggiunti più di 500 g di farina, ridurre la quantità prima dell'imposto successivo.

Durante la lavorazione l'apparecchio si ferma. Non emette alcun allarme né si vedono spie lampeggiare.

• La macchina della pasta si è surriscaldata a causa di un utilizzo continuo per un periodo di tempo prolongato.

Scollegare la Pasta maker dall'alimentazione e lasciarla raffreddare. Per proteggere al meglio l'integrità e la durata dell'apparecchio, il periodo di funzionamento continuo non dovrebbe superare i 45 minuti. Dopo 15 minuti di riposo sare è possibile riprenderà a utilizzato l'apparecchio.

L'apparecchio si ferma durante la lavorazione, quindi le spi lampeggiano rapidamente e viene emesso un allarme.

• La pala per mescolare potrebbe essere bloccata da corpi estranei.

L'impasto potrebbe essere troppo asciutto.

E stato selezionato il programma sbagliato.

Scollegare dall'alimentazione, pulire la Pasta maker e attenersi nuovamente al manuale dell'utente per riavviare la preparazione.

Quantitàccessiva di impasto residuo nel vano.

• La farina è stata esposta all'umidità prima dell'uso oppure l'imposto è troppo umido.

Conservare la farina in un luogo asciutto. Attenersi alle struzioni del manuale dell'utente per riavviare la preparazione della pasta.

• Il vano, la pala per mescolare o la trafila non sono stati puliti correttamente prima dell'uso.

Accertarsi che tutte le parti siano pulite prima dell'uso.

• La pala per mescolare o il vano sono ancoru umidi.

Accertarsi che tutte le parti siano completenesse asciutte prima dell'uso.

L'acqua non è stata aggianta nell'ordine corretto.

Il tipo di farina non è adatto.

stato selezionato un numero errato di porzioni.

Attenersi alle istruzioni del manuale dell'utente per preparare la pasta.

Dall'apparecchio fuoriesce una piccola quantità d'acqua.

• L'acqua è stata aggiunta prima dell'avvio del programma.

Aggiungere l'acqua subito dopo l'avvio del programma come da istruzioni del manuale dell'utente.

La pala per mescolare gira a vuoto e la pasta non fuoriesce.

Il rapporto tra farina e acqua non è corretto.

Scollegare la spina dalla presa di corrente ed eliminare l'impasto. Pulire la Pasta maker, dosare nuovamente gli ingredienti in modo corretto e atteneri alle istruzioni del manuale dell'utente per riavviare la macchina.

Informazioni sul prodotto

Modello	HR2355/09
Potenza del motore	200 W
Tensione caratteristica	220-240 V CA (50 Hz)
Dimensioni (Lung. x Larg. x Alt.)	215 mm x 343 mm x 300 mm (8,5 in x 13,5 in x 11,8 in)
Peso netto	6,9 kg/15,2 lb

• Per le informazioni sulla tensione nominale e la frequenza, consultare la targhetta del prodotto. Le informazioni relative al prodotto sono soggette a modifiche alla preavviso.

Riciclaggio

• Questo symbolo indica che il prodotto non può essere smaltito con i normali rifiuti domestici (2012/19/UE).
• Ci sono due situazioni in cui potete restituireattività il prodotto vecchio a un rivenditore:

1 Quando acquistate un prodotto nuovo, potete restituire un prodotto simile al rivenditore.
2 Se non acquistate un prodotto nuovo, potete restituire prodotti con dimensioni inferiori a 25 cm (lunghezza, altezza e larghezza) ai rivenditori con superficie dedicata alla vendita di prodotti elettrici ed elettronici superiore ai 400 m2.
- In tutti gli altri casi, attenetevi alle normative di raccolta differenziata dei prodotti elettrici ed elettronici in vigore nel vostro paese: un corretto smaltimento consente di evitare consequences negative per l'ambiente e per la salute.

Garanzia e assistenza

In caso di problemi, per assistenza o per informazioni, consultare la pagina Web www.philips.com/support o contattare l'assistenza clienti Philips del proprio paese.
