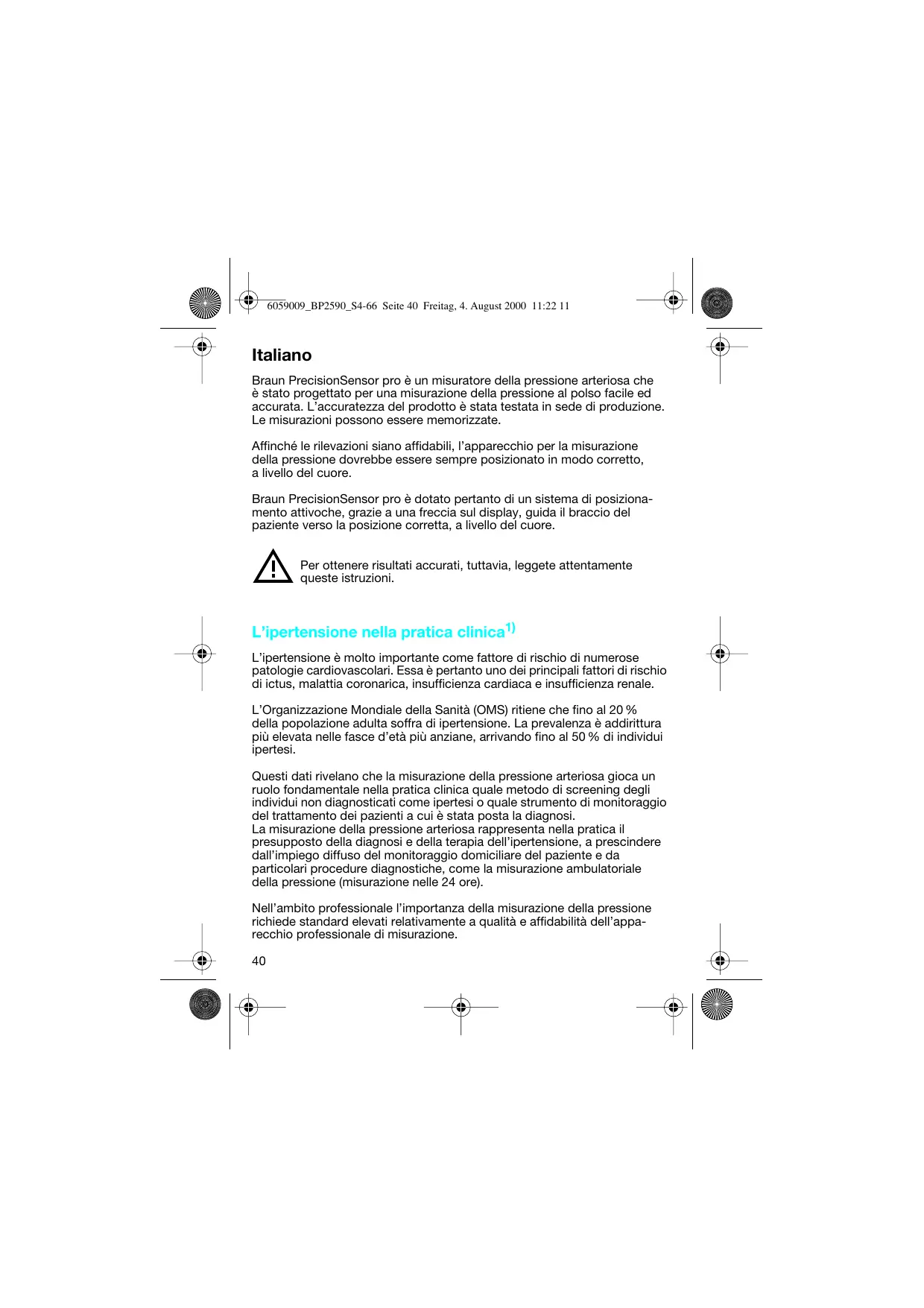

6059009_BP2590_S4-66 Seite 40 Freitag, 4. August 2000 11:22 11 Italiano Braun PrecisionSensor pro è un misuratore della pressione arteriosa che è stato progettato per una misurazione della pressione al polso facile ed accurata. L’accuratezza del prodotto è stata testata in sede di produzione. Le misurazioni possono essere memorizzate. Affinché le rilevazioni siano affidabili, l’apparecchio per la misurazione della pressione dovrebbe essere sempre posizionato in modo corretto, a livello del cuore. Braun PrecisionSensor pro è dotato pertanto di un sistema di posizionamento attivoche, grazie a una freccia sul display, guida il braccio del paziente verso la posizione corretta, a livello del cuore. Per ottenere risultati accurati, tuttavia, leggete attentamente queste istruzioni. L’ipertensione nella pratica clinica1) L’ipertensione è molto importante come fattore di rischio di numerose patologie cardiovascolari. Essa è pertanto uno dei principali fattori di rischio di ictus, malattia coronarica, insufficienza cardiaca e insufficienza renale. L’Organizzazione Mondiale della Sanità (OMS) ritiene che fino al 20 % della popolazione adulta soffra di ipertensione. La prevalenza è addirittura più elevata nelle fasce d’età più anziane, arrivando fino al 50 % di individui ipertesi. Questi dati rivelano che la misurazione della pressione arteriosa gioca un ruolo fondamentale nella pratica clinica quale metodo di screening degli individui non diagnosticati come ipertesi o quale strumento di monitoraggio del trattamento dei pazienti a cui è stata posta la diagnosi. La misurazione della pressione arteriosa rappresenta nella pratica il presupposto della diagnosi e della terapia dell’ipertensione, a prescindere dall’impiego diffuso del monitoraggio domiciliare del paziente e da particolari procedure diagnostiche, come la misurazione ambulatoriale della pressione (misurazione nelle 24 ore). Nell’ambito professionale l’importanza della misurazione della pressione richiede standard elevati relativamente a qualità e affidabilità dell’apparecchio professionale di misurazione.

6059009_BP2590_S4-66 Seite 41 Freitag, 4. August 2000 11:22 11 Braun PrecisionSensor pro è stato progettato per soddisfare queste importanti esigenze. Il dispositivo vanta un nuovo sensore elettronico di posizionamento che comanda un sistema attivo tale da consentire all’utente di trovare in maniera affidabile la posizione corretta di misurazione a livello del cuore. In tal modo si ottengono misurazioni accurate e riproducibili. Durante il ciclo di misurazione, inoltre, l’apparecchio verifica a intervalli prestabiliti la correttezza del posizionamento, offrendo così ulteriore sicurezza e affidabilità. Tale sistema di controllo consente in pratica al paziente di effettuare l’automisurazione, che può essere utile per minimizzare il problema dell’ipertensione da camice. Con il suo design, Braun PrecisionSensor pro è l’apparecchio supplementare ideale per la pratica clinica. Per ulteriori informazioni sulla misurazione della pressione arteriosa o su aspetti della diagnosi e della terapia dell’ipertensione potete visitare l’home-page professionale di Braun al sito www.braun-medical.com. Importante

• Negli individui affetti da aritmie cardiache, stenosi di arterie, arteriosclerosi negli arti superiori, diabete o portatori di pacemaker possono verificarsi variazioni dei valori pressori. In caso di dubbio, effettuate per cortesia una misurazione di confronto con lo stetoscopio.
• Il manicotto di questo prodotto è adatto per una circonferenza del polso compresa tra 13,5 e 20 cm. Se il polso del paziente non rientra in questo intervallo possono verificarsi delle variazioni.
• L’automonitoraggio del paziente nella pratica clinica. Prima dell’automisurazione, è necessario insegnare al paziente come utilizzare correttamente l’apparecchio.

Display (LCD) Pulsante memoria Pulsante I/0 (acceso/spento) Pulsante di selezione Vano batterie Coperchio del vano batterie Manicotto Inserimento delle batterie

• Utilizzare soltanto batterie alkaline di tipo LR 03 (AAA) (ad esempio Duracell-Ultra), come quelle fornite con il prodotto.
• Rimuovere il coperchio del vano batterie (F) e inserire due batterie con la polarità corretta (v. il simbolo nel comparto batterie (E)).
• Le batterie nuove (Duracell-Ultra) consentiranno circa 300 misurazioni.
• Gettate le batterie solo quando sono scariche. Esse non dovrebbero essere eliminate nei rifiuti domestici ma presso gli opportuni centri di raccolta o presso il vostro rivenditore.
• Non ripetete una misurazione prima di 3 minuti dalla precedente. Regole chiave per una misurazione accurata della pressione 2)
• La pressione arteriosa dovrebbe essere misurata in un paziente seduto che sia rimasto a riposo per circa 3-5 minuti. Se necessario, si può effettuare una misurazione anche in posizione supina (v. «Misurazione della pressione in posizione supina»). Durante la misurazione il paziente non dovrebbe né muoversi né parlare.

6059009_BP2590_S4-66 Seite 43 Freitag, 4. August 2000 11:22 11

• Prima della misurazione il paziente dovrebbe evitare esercizi fisici pesanti o emozioni eccitanti.
• Prima della misurazione il paziente dovrebbe evitare di bere in quantità elevate; la vescica dovrebbe essere il più possibile vuota.
• Evitare di effettuare misurazioni nei 60 minuti successivi all’assunzione di alcol o nicotina.
• Se un paziente prende farmaci attivi sulla pressione arteriosa, chiedergli quando ha assunto l’ultima dose.
• Attendere circa 3 minuti prima di ripetere una misurazione. Misurazione In ogni misurazione al polso della pressione arteriosa, ai fini dell’accuratezza dei risultati, è fondamentale un posizionamento corretto.

1. Allacciate l’apparecchio sul lato radiale

dell’avambraccio sinistro del paziente (v. figura). Verificate che il manicotto (G) sia aderente. Rimanete in piedi vicino al paziente in una posizione che vi consenta di osservare facilmente il display e i pulsanti di controllo. Premete il pulsante «I/0» (C). Sul lato sinistro del display comparirà una freccia (A). Se vi sono dati memorizzati, all’angolo inferiore sinistro del display comparirà «mem».

2. Aiutate il paziente a effettuare la misurazione

nella posizione illustrata. Le sue braccia dovrebbero rimanere aderenti al corpo. Accertatevi che l’apparecchio sia collocato approssimativamente a livello del cuore della persona. Muovete in alto o in basso (v. figura) l’avambraccio del paziente nella direzione della freccia.

3. Quando è stata raggiunta la posizione per la

misurazione, sentirete un segnale acustico e il display riporterà il simbolo del cuore. Entrambi indicano che è stata raggiunta la posizione di misurazione corretta. La misurazione si avvia ora automaticamente.

4. Quando la misurazione è completa, si sentirà

di nuovo un segnale acustico, e sul display compaiono i valori. Valore massimo (sistolico) Valore minimo (diastolico) Pulsazioni Nella parte superiore del display, inoltre, compariranno tre riquadri di stato a conferma che è stata mantenuta una posizione corretta durante l’intero processo di misurazione. Tutti e tre i riquadri devono riportare «OK». Se compaiono i seguenti simboli («r» = troppo elevato; «w» = troppo basso), significa che non è stata mantenuta la posizione corretta, e la misurazione dev’essere perciò ripetuta. Importante 15 secondi dopo l’accensione dell’apparecchio, la misurazione si avvierà automaticamente, anche se non è stata assunta la posizione corretta. Se desiderate interrompere la misurazione in qualsiasi momento, premete il pulsante I/0. Memoria Il misuratore di pressione arteriosa può memorizzare fino a 30 valori nel riquadro di informazione sullo stato dello strumento. Dopo ciascuna misurazione i dati vengono memorizzati automaticamente.

6059009_BP2590_S4-66 Seite 45 Freitag, 4. August 2000 11:22 11 Per richiamare i valori memorizzati spegnete innanzitutto l’apparecchio. Premete quindi il pulsante memoria (B). Premendo ripetutamente il pulsante memoria visualizzerete uno ad uno tutti i dati (incluso il riquadro di stato). Il numero nell’angolo superiore sinistro del display indica la posizione di memoria (01 è il valore più remoto, 30 il più recente). Tenendo premuto per più di un secondo il pulsante memoria saranno cancellati completamente tutti i dati memorizzati. Dopo la cancellazione della memoria l’apparecchio si spegnerà automaticamente. Spegnimento dell’apparecchio Premete il pulsante I/0 per spegnere il dispositivo. Diversamente quest’ultimo si spegnerà automaticamente dopo 2 minuti. Misurazione in pazienti in posizione supina Quando si effettua una misurazione in un paziente in posizione supina la posizione corretta di misurazione a livello del cuore dell’apparecchio Braun PrecisionSensor pro viene di solito assunta automaticamente. Il sistema di posizionamento attivo in questo caso non è necessario. Al fine di assicurare una misurazione corretta, il sensore di posizione dovrebbe esser spento per la misurazione (v. «Preselezione del sensore di posizione»). Preselezione del sensore di posizione beep Il sistema di posizionamento attivo dell’apparecchio consente in pratica misurazioni accurate e riproducibili. Il sensore di posizione viene pertanto selezionato come attivo in sede di fabbricazione. Consigliamo di tenerlo attivo. In alcuni casi, ad esempio misurazioni in prevalenza in individui coricati, può esser necessario disattivarlo. A tal fine troverete un pulsante di selezione (D) sotto il coperchio del vano batterie.

6059009_BP2590_S4-66 Seite 46 Freitag, 4. August 2000 11:22 11 Spegnete innanzitutto l’apparecchio. Tenete premuto il pulsante suddetto fino al segnale acustico. Il display mostra un «OK» lampeggiante in prossimità del simbolo del sensore di posizione (v. figura). Se desiderate disattivare il sensore di posizione, premete il pulsante «I/0» (C): il display cambia da «OK» (attivo) to «–» (disattivo). Premete il pulsante memoria per confermare la nuova selezione. L’apparecchio si spegnerà quindi automaticamente. Per riattivare il sensore di posizione procedete come descritto sopra. Conservazione, pulizia e disinfezione dell’apparecchio La pulizia e la disinfezione della custodia dell’apparecchio e del manicotto possono essere effettuate con le soluzioni di pulizia e disinfezione disponibili in commercio. Per evitare alterazioni del colore della custodia si dovrebbero utilizzare di preferenza soluzioni non colorate. Per pulire, passare un batuffolo di cotone leggermente imbevuto di soluzione sulla custodia e sul manicotto, e asciugateli immediatamente con un batuffolo di cotone pulito. Non tenere l’apparecchio in luoghi esposti direttamente alla luce del sole o a umidità elevata. Taratura Questo prodotto è stato tarato in fabbrica. Se impiegato secondo le istruzioni d’uso, non è necessaria una ritaratura periodica. La data di fabbricazione è indicata dal numero di Lotto (LOT), sul retro del prodotto. Il primo numero dopo il Lotto rappresenta l’ultimo numero dell’anno di produzione. Gli ultimi tre numeri indicano il giorno dell’anno di fabbricazione. Ad esempio: LOT 0116 xx xx.... Questo prodotto è stato fabbricato il 116° giorno dell’anno 2000.

6059009_BP2590_S4-66 Seite 47 Freitag, 4. August 2000 11:22 11 Cosa fare se . . . Problema Situazione Soluzione Le batterie in via di esaurimento. Misurazione ancora possibile. E’ necessaria una tempestiva sostituzione delle batterie. Le batterie sono esaurite. Sostituite le batterie. E’ possibile visualizzare i valori memorizzati ma non effettuare misurazioni. Il manicotto è troppo Sistemate il manicotto allentato o non può essere in modo che sia più gonfiato. aderente. Messaggio di errore con numero superiore a 64 Sistemate il manicotto in modo che sia più aderente, quindi ripetete la misurazione. Se compare un messaggio di errore con un numero inferiore a 64, o se persiste qualsiasi altro errore, fate verificare il prodotto presso un Centro Servizi Braun. Se avete ulteriori domande, telefonate al numero verde Braun.

0 - 300 mm Hg (pressione del manicotto)

40 - 160 / min (frequenza cardiaca)

Misurazione della pressione: 50 mm Hg (valore diastolico minimo) 250 mm Hg (valore sistolico massimo) Accuratezza: ± 3 mm Hg (pressione del manicotto) ± 10% (frequenza cardiaca) Gonfiaggio: Automatico Sgonfiaggio: Valvola di controllo elettronica Alimentazione: 2 batterie alkaline di tipo LR 03 (AAA) (ad es. Duracell-Ultra) Temperatura operativa: + 10 °C - + 40 °C Temperatura di custodia: – 20 °C - + 60 °C Umidità: 85% umidità relativa o inferiore Manicotto: Adatto a una circonferenza del polso tra 13,5 e 20 cm Dispositivo tipo BF Soggetto a modifiche senza preavviso. Questo prodotto è conforme alle disposizioni della Comunità Europea 93/42/EEC (Direttiva per dispositivi medici).
