MANUALE UTENTE BP 1600 KAZ

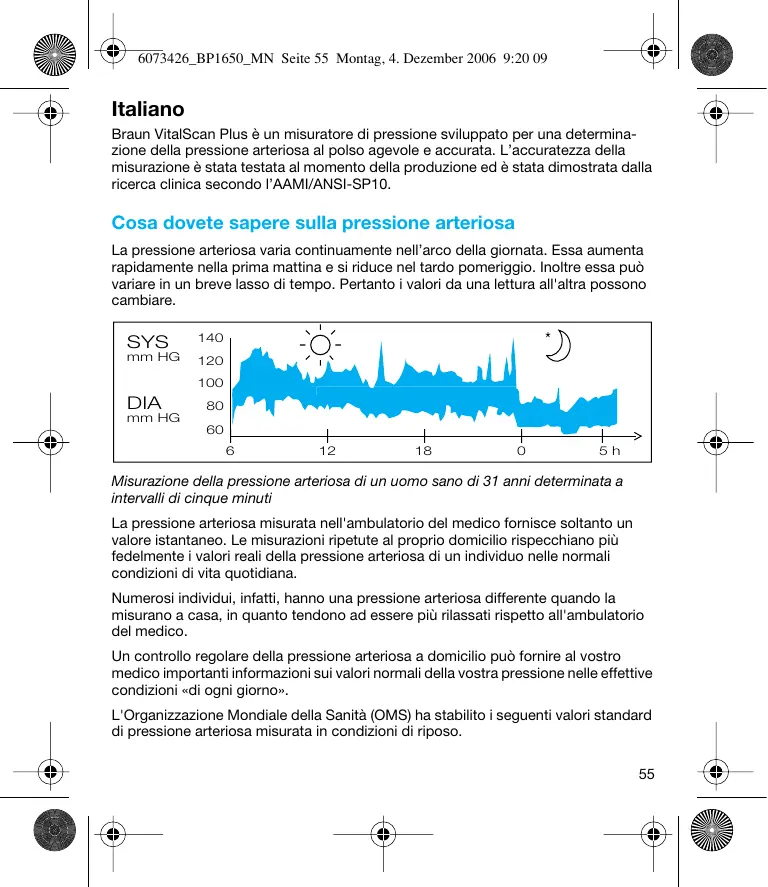

6073426_BP1650_MN Seite 55 Montag, 4. Dezember 2006 9:20 09 Italiano Braun VitalScan Plus è un misuratore di pressione sviluppato per una determinazione della pressione arteriosa al polso agevole e accurata. L’accuratezza della misurazione è stata testata al momento della produzione ed è stata dimostrata dalla ricerca clinica secondo l’AAMI/ANSI-SP10. Cosa dovete sapere sulla pressione arteriosa La pressione arteriosa varia continuamente nell’arco della giornata. Essa aumenta rapidamente nella prima mattina e si riduce nel tardo pomeriggio. Inoltre essa può variare in un breve lasso di tempo. Pertanto i valori da una lettura all'altra possono cambiare. SYS

Misurazione della pressione arteriosa di un uomo sano di 31 anni determinata a intervalli di cinque minuti La pressione arteriosa misurata nell'ambulatorio del medico fornisce soltanto un valore istantaneo. Le misurazioni ripetute al proprio domicilio rispecchiano più fedelmente i valori reali della pressione arteriosa di un individuo nelle normali condizioni di vita quotidiana. Numerosi individui, infatti, hanno una pressione arteriosa differente quando la misurano a casa, in quanto tendono ad essere più rilassati rispetto all'ambulatorio del medico. Un controllo regolare della pressione arteriosa a domicilio può fornire al vostro medico importanti informazioni sui valori normali della vostra pressione nelle effettive condizioni «di ogni giorno». L'Organizzazione Mondiale della Sanità (OMS) ha stabilito i seguenti valori standard di pressione arteriosa misurata in condizioni di riposo.

6073426_BP1650_MN Seite 56 Montag, 4. Dezember 2006 9:20 09 Pressione arteriosa (mmHg) Valori normali Ipertensione lieve Ipertensione grave SYS = sistolico = valore mass. DIA = diastolico = valore min. fino a 140 140 – 180 oltre 180 fino a 90 90 – 110 oltre 110

• Per ottenere risultati accurati leggere attentamente queste istruzioni.
• Questo prodotto è concepito soltanto per un impiego domestico. Tenere il prodotto e le batterie fuori della portata dei bambini.
• I soggetti che soffrono di aritmie cardiache, restringimenti (stenosi) vascolari, arteriolosclerosi alle estremità, diabete o i portatori di pacemaker cardiaci dovrebbero consultare il proprio medico prima di misurare la pressione da soli, poiché in questi casi possono verificarsi deviazioni dei valori pressori.
• Se siete sottoposti a terapie o in trattamento con farmaci, consultate il vostro medico in caso di qualsiasi dubbio.
• L'impiego di questo apparecchio per la misurazione della pressione arteriosa non è inteso sostitutivo del consulto del vostro medico.

• Utilizzate batterie alcaline di tipo LR 03 (AAA), come quelle fornite unitamente al prodotto.
• Rimuovete il coperchio del vano batterie (F) e inserire due batterie con la polarità corretta (vedi simbolo nel vano batterie (E)).
• Le batterie nuove consentiranno circa 200 misurazioni.

• Eliminate le batterie esaurite. Esse non dovrebbero gettate insieme ai rifiuti domestici ma nelle opportune sedi di raccolta o presso il vostro rivenditore. Regole fondamentali per un’accurata misurazione della pressione arteriosa
• Effettuate sempre le misurazioni nello stesso momento della giornata, preferibilmente al mattino, nelle stesse condizioni.
• Non misurarate la pressione nei 30 minuti dopo aver fumato o assunto caffè o tè.
• Rimuovete orologi da polso e braccialetti prima di sistemare l'apparecchio al braccio in cui effettuare la misurazione.

6073426_BP1650_MN Seite 58 Montag, 4. Dezember 2006 9:20 09

• Nel praticare una misurazione rimanete seduti, rilassati e immobili, soprattutto con la mano del braccio in cui viene effettuata la misurazione. Evitate di muovervi o parlare.
• Tenete l'apparecchio a livello del cuore.
• Attendete circa tre minuti prima di ripetere una misurazione. Effettuare una misurazione

1. Allacciate l'apparecchio al vostro polso, dal lato del

palmo, circa 2 cm sopra la linea palmare. Assicuratevi che il manicotto (G) sia stretto adeguatamente. 2 cm

2. Premete il pulsante rosso start/stop (D).

SYS mm Hg DIA mm Hg memo

3. Tenete l'apparecchio a livello del cuore. La misurazione

si avvia automaticamente. Mentre la rilevazione è in corso, evitate di muovervi o parlare.

4. Al termine della misurazione si ode un beep e

compaiono le misurazioni: Valore massimo (sistolico) Valore minimo (diastolico) Pulsazioni mm Hg Puls 1/min

5. Premete il pulsante start/stop per spegnere

l'apparecchio. Diversamente esso si spegnerà automaticamente dopo due minuti. Se desiderate sospendere in qualsiasi momento la misurazione premete il pulsante rosso start/stop. SYS mm Hg DIA mm Hg memo Funzione memoria Dopo ciascuna misurazione l'apparecchio memorizza automaticamente i valori. Ricordate che i dati memorizzati vengono cancellati se la sostituzione delle batterie si protrae per oltre 15 secondi. DIA mm Hg memo Visualizzare i dati memorizzati

• Per visualizzare i dati memorizzati spegnete innanzitutto l'apparecchio.
• Premete quindi il pulsante memoria («memo») (B). Comparirà l'ultima misurazione.
• Premendo ripetutamente il pulsante memoria verranno richiamati uno ad uno i valori memorizzati.
• Per uscire dalla modalità memoria, spegnete l'apparecchio premendo il pulsante start/stop.

6073426_BP1650_MN Seite 60 Montag, 4. Dezember 2006 9:20 09 BP 1600: Vengono memorizzati i valori delle ultime dieci misurazioni. BP 1650: Vengono memorizzati i valori delle ultime venti misurazioni insieme a ora e data. Nella parte bassa del display compaiono in successione ora data, ora e pulsazioni delle rispettive misurazioni. Date Puls 1/min Time Impostazione di ora e data (solo BP 1650)

• Premete il pulsante ora/data (C). Nella parte bassa del display comparirà «Time» e lampeggeranno i numeri nella posizione ora. Per impostare le ore premete ripetutamente il pulsante «memo». DIA mm Hg mm Hg Time Time memo Time memo

• Premete di nuovo il pulsante ora/data (C). Nella parte bassa del display comparirà «Time» e lampeggeranno i numeri nella posizione ora. Per impostare le ore premete ripetutamente il pulsante «memo».
• Premete di nuovo il pulsante (C): i minuti lampeggeranno. Premete di nuovo il pulsante «memo» per impostare i minuti. Premete di nuovo il pulsante (C) per impostare la data: nella parte bassa del display comparirà «Date» e lampeggeranno i numeri nella posizione mesi. Impostate il mese premendo ripetutamente il pulsante memo.
• Premete di nuovo il pulsante (C): lampeggeranno i numeri dei «giorni». Premete di nuovo più volte il pulsante «memo» per impostare il giorno.
• Per uscire dalla modalità di impostazione di ora e data premete il pulsante (C).
• Diversamente l'apparecchio si spegnerà automaticamente dopo due minuti e renderà quindi attive le impostazioni inserite.

6073426_BP1650_MN Seite 61 Montag, 4. Dezember 2006 9:20 09 Conservazione e pulizia Pulite il prodotto con un panno morbido e leggermente umido. Le macchie sul manicotto (G) possono essere accuratamente rimosse con un panno umido. Non tenete il prodotto in luoghi esposti al sole diretto o a umidità elevata. Taratura Questo prodotto è stato tarato al momento della produzione. Se utilizzato secondo le istruzioni d’uso non è necessaria una ritaratura periodica. Se in qualsiasi momento avete dubbi sull'accuratezza della misurazione contattate un Centro Assistenza Braun. Cosa fare se ... Problema Motivo Soluzione Batterie esaurite Sostituite le batterie ERR Errore di misurazione/ utilizzo Ripetete la misurazione come descritto in «Effettuare una misurazione». Se il problema persiste contattate un Centro Assistenza Braun o chiamare il numero verde Braun.

Insufflazione superiore a 320 mmHg Ripetere la misurazione. Mentre effettuate una misurazione (durante lo sgonfiaggio del manicotto), potete sentire un clic a ogni battito cardiaco rilevato. L'apparecchio funziona con una particolare procedura di sgonfiaggio (sgonfiaggio graduale). Nessuna

6073426_BP1650_MN Seite 62 Montag, 4. Dezember 2006 9:20 09 Problema Motivo Soluzione I valori di misurazioni ripetute variano significativamente. Il livello della pressione arteriosa è variabile. Negli adulti sani sono possibili variazioni di 10-20 mmHg. Nessuna I valori non sono stati rilevati al livello del cuore. Assicuratevi che l'apparecchio sia sistemato come segue: – sul lato del palmo del vostro polso – a circa 2 cm dalla linea palmare. Il manicotto non è collocato in maniera appropriata. A ogni misurazione tenete l'apparecchio a livello del cuore. Parlare, tossire, ridere, muoversi e così via durante la misurazione può influenzarne la lettura. Durante la misurazione rimanete rilassati e tranquilli, evitate di muovervi o parlare. Caratteristiche tecniche Modello: Principio operativo: Display: Intervallo di misurazione: Misurazione della pressione arteriosa: Accuratezza di laboratorio: Accuratezza clinica:

BP1650 / BP1600 Metodo oscillometrico Cristalli liquidi 0-320 mmHg (pressione) 40-199/min (frequenza cardiaca) 20 mmHg (minimo valore diastolico) 300 mmHg (massimo valore diastolico) ±3 mmHg (pressione) ±5% valore rilevato (frequenza cardiaca) Secondo AAMI-SP10 con metodo auscultatorio di riferimento: < 5 mmHg variazione sistematica < 8 mmHg deviazione standard 6073426_BP1650_MN Seite 63 Montag, 4. Dezember 2006 9:20 09 Gonfiaggio: Sgonfiaggio: Alimentazione: Temperatura operativa: Temperatura di conservazione: Umidità relativa: Manicotto: Taratura clinica: Automatico Valvola graduale 2 batterie di tipo LR 03 (AAA) da + 10 a + 40 °C da – 20 a + 60 °C Fino al 65% Adeguato per circonferenza del polso tra 13 e 21 cm Secondo AAMI-SP 10 con metodo auscultatorio di riferimento. (Notate che una valutazione nei confronti di misurazioni tra arterie può determinare risultati diversi per apparecchi che sono tarati rispetto al metodo auscultatorio di riferimento.) Se lo strumento non è utilizzato all'interno delle tolleranze di temperatura ed umidità specificate non è possibile garantirne la precisione tecnica. Dispositivo tipo BF Soggetto a variazioni senza preavviso. Questo apparecchio è conforme ai seguenti standard: DIN EN 60601-1: 3/96 «Dispositivi medici elettronici» – Parte 1: Requisiti generali di sicurezza DIN EN 1060-1: 12/95, AMD 1 09/02 «Sfigmomanometri non invasivi» – Parte 1: Requisiti generali DIN EN 1060-3: 9/97 «Sigmomanometri non invasivi» – Parte 3: Requisiti supplementari per misuratori elettromeccanici della pressione arteriosa Questo prodotto è conforme alle disposizioni della direttiva CE 93/42/EEC (direttiva per i apparecchi medici).

6073426_BP1650_MN Seite 64 Montag, 4. Dezember 2006 9:20 09 L’apparecchiatura elettromedicale richiede particolari precauzioni relativamente all’ EMC. Per una descrizione dettagliata dei requisiti EMC contattare il numero verde Braun (indicato a pag. 2). Apparecchiature portatili e mobili di comunicazione in radiofrequenza possono influenzare il dispositivo elettromedicale. Si raccomanda di non gettare il prodotto nella spazzatura al termine della sua vita utile. Per lo smaltimento, rivolgersi ad un qualsiasi Centro Assistenza Braun o ad un centro specifico. Garanzia Lo strumento è garantito 2 anni dalla data d’acquisto. Nel periodo di garanzia sarà eliminato gratuitamente qualsiasi difetto dell’apparecchio derivante da imperfezioni dei materiali o della produzione, mediante riparazione o sostituzione dell’apparecchio, a vostra richiesta. La presente garanzia è estesa a tutti i paesi in cui il presente apparecchio è commercializzato da Braun o dai suoi distributori autorizzati. La presente garanzia non copre: danni dovuti a utilizzo improprio, danni da normale usura come pure difetti che hanno un’influenza trascurabile sull’attendibilità o sull’operatività dello strumento. La garanzia è invalidata in caso di riparazione da parte di persone non autorizzate o di impiego di componenti non originali Braun. Per richiedere assistenza nel periodo di garanzia, portare o inviare lo strumento unitamente allo scontrino d’acquisto a un Centro assistenza clienti autorizzato Braun.
