MANUAL DE USUARIO BP 1600 KAZ

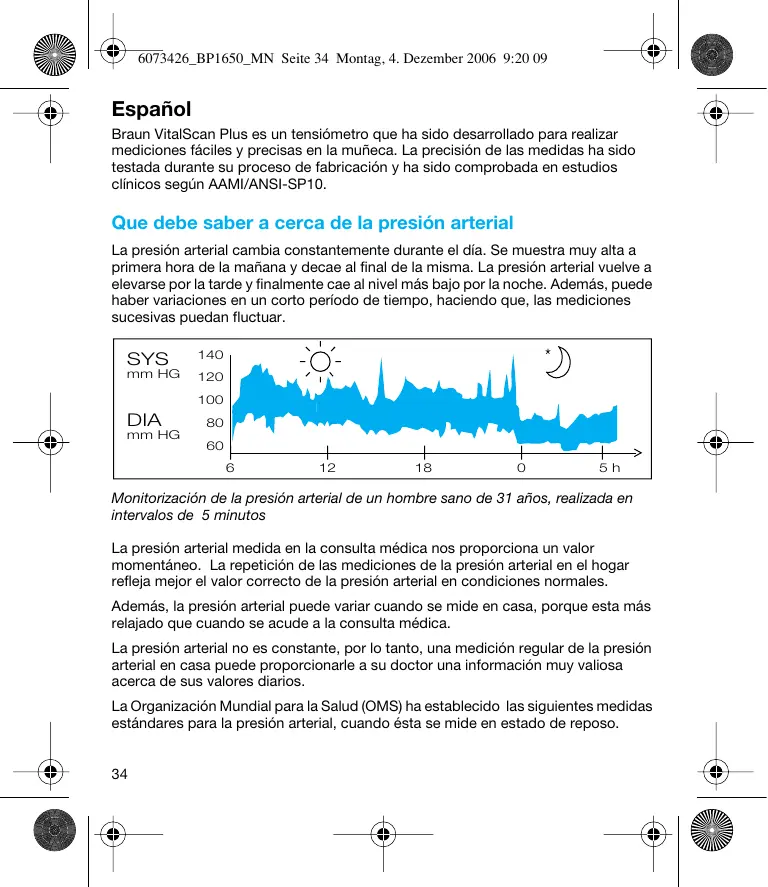

6073426_BP1650_MN Seite 34 Montag, 4. Dezember 2006 9:20 09 Español Braun VitalScan Plus es un tensiómetro que ha sido desarrollado para realizar mediciones fáciles y precisas en la muñeca. La precisión de las medidas ha sido testada durante su proceso de fabricación y ha sido comprobada en estudios clínicos según AAMI/ANSI-SP10. Que debe saber a cerca de la presión arterial La presión arterial cambia constantemente durante el día. Se muestra muy alta a primera hora de la mañana y decae al final de la misma. La presión arterial vuelve a elevarse por la tarde y finalmente cae al nivel más bajo por la noche. Además, puede haber variaciones en un corto período de tiempo, haciendo que, las mediciones sucesivas puedan fluctuar. SYS

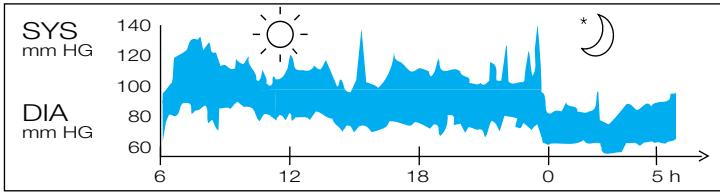

Monitorización de la presión arterial de un hombre sano de 31 años, realizada en intervalos de 5 minutos La presión arterial medida en la consulta médica nos proporciona un valor momentáneo. La repetición de las mediciones de la presión arterial en el hogar refleja mejor el valor correcto de la presión arterial en condiciones normales. Además, la presión arterial puede variar cuando se mide en casa, porque esta más relajado que cuando se acude a la consulta médica. La presión arterial no es constante, por lo tanto, una medición regular de la presión arterial en casa puede proporcionarle a su doctor una información muy valiosa acerca de sus valores diarios. La Organización Mundial para la Salud (OMS) ha establecido las siguientes medidas estándares para la presión arterial, cuando ésta se mide en estado de reposo.

6073426_BP1650_MN Seite 35 Montag, 4. Dezember 2006 9:20 09 Presión arterial (mmHg) Valor normal Hipertensión moderada Hipertensión severa SYS = sistólica = valor máximo DIA = diastólica = valor mínimo hasta 140 140 – 180 mas de 180 hasta 90 90 – 110 mas de 110

• Para asegurar resultados precisos, lea cuidadosamente estas instrucciones.
• Este producto está pensado únicamente para uso doméstico. Mantenga el producto y las pilas lejos del alcance de los niños.
• Las personas que padecen arritmias cardiacas, constricciones vasculares, arterosclerosis en las extremidades, diabetes o tienen marcapasos, deben consultar con su médico antes de medirse a sí mismos la presión arterial, ya que puede ocurrir que haya desviaciones en la medición de la presión arterial en dichos casos.
• Si está bajo tratamiento médico o consumiendo medicamentos, por favor, consulte con su médico en casos de duda.
• El uso de este medidor de la presión arterial no es un sustituto de la consulta médica con su especialista o médico.

Pantalla Botón de memoria («memo») Botón de fecha/hora (solo BP 1650) Botón de encendido/apagado Compartimento de pilas Tapa de compartimento de pilas Manguito Inserción de pilas SYS mm Hg DIA mm Hg

• Utilice solo pilas alcalinas del tipo LR 03 (AAA) como las que se incluyen en este producto.
• Retire la tapa del compartimento de pilas (F), inserte 2 pilas con las polaridades correctamente colocadas (mire el símbolo en el compartimento de las pilas (E)).
• Unas nuevas pilas podrán proporcionarle, aproximadamente unas 200 mediciones.
• Deseche sólo las pilas agotadas. No deben ser tiradas a la basura común, sino en un lugar apropiado o bien entregadas a su proveedor. Reglas básicas para la correcta medición de la presión arterial
• Realice siempre las mediciones a la misma hora del día, preferentemente por la mañana y en las mismas condiciones cada vez.
• Si ha fumado, tomado café o té, espérese al menos 30 minutos antes de realizar la medición.
• Quítese el reloj y las joyas antes de ponerse el aparato en la muñeca.
• Durante la medición, siéntese, relájese, permanezca tranquilo y no se mueva o hable.

6073426_BP1650_MN Seite 37 Montag, 4. Dezember 2006 9:20 09

• Mantenga el aparato a la altura del corazón.
• Espere, aproximadamente, 3 minutos antes de repetir la medición. Tomando la medición

1. Abróchese el monitor en la muñeca en el lado de la

palma, aproximadamente 2 cm debajo del borde de la palma. Asegúrese que la muñequera se ajusta bien. 2 cm

2. Presione el botón rojo de encendido/apagado (D).

SYS mm Hg DIA mm Hg memo

3. Mantenga el aparato a la altura del corazón.

La medición comenzará automáticamente. Mientras la medición esta en proceso, no se mueva o hable.

4. Al final de la medición, oirá una señal acústica y los

resultados aparecerán en la pantalla: Valor (sistólico) máximo Valor (diastólico) mínimo Pulso mm Hg Puls 1/min

5. Presione el botón de encendido/apagado para apagar

el aparato. De todos modos el aparato se auto-apaga después de dos minutos. Si en cualquier momento quiere detener la medición, presione el botón rojo de encendido/apagado. SYS mm Hg DIA mm Hg memo Función de memoria Después de cada medición, el tensiómetro automáticamente guarda los datos en memoria. Por favor, tenga en cuenta que los datos almacenados serán borrados durante el cambio de pilas si este dura más de 15 segundos. DIA mm Hg memo

Recuperar los datos de la memoria

• Para recuperar los datos almacenados, primero apage el tensiómetro.
• Entonces presione el botón de memoria «memo» (B). La última medición aparecerá en pantalla.
• Pulsando repetidamente el botón de memoria, podrá leer las lecturas almacenadas.
• Para salir del modo de memoria, presione el botón de apagado/encendido para apagar el tensiómetro. 6073426_BP1650_MN Seite 39 Montag, 4. Dezember 2006 9:20 09 BP 1600: Almacena en memoria las últimas 10 mediciones. BP 1650: Almacena en memoria las últimas 20 mediciones con la fecha y la hora. La última línea de la pantalla muestra sucesivamente la fecha, la hora y el pulso de la medida respectiva. Date Puls 1/min Time Selección de día y hora (solo BP 1650)

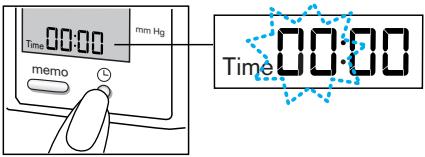

• Presione el botón de fecha/hora (C). La última línea de la pantalla mostrará la palabra tiempo «Time» y parpadeando los dígitos de la hora. Para ajustar la hora, pulse el botón de memoria repetidas veces. DIA mm Hg mm Hg Time Time memo Time memo

• Presione el botón de fecha y hora (C) de nuevo: Los minutos estarán parpadeando. Pulse repetidas veces el botón de «memo» para ajustar los minutos.
• Pulse el botón (C) de nuevo para ajustar la fecha: la última línea de la pantalla muestra la fecha «Date» y parpadeando aparecen los dígitos en la posición del mes Ajuste el mes pulsando repetidamente el botón de memoria «memo».
• Presione el botón (C) otra vez: Los dígitos del día aparecerán parpadeando. De nuevo, pulse el botón de «memo» hasta ajustar el día.
• Para salir del modo de selección de fecha y hora, presione el botón (C).
• De todos modos el aparato sea apaga automáticamente después de 2 minutos y activa las selecciones realizadas.

6073426_BP1650_MN Seite 40 Montag, 4. Dezember 2006 9:20 09 Conservación y limpieza Limpie el tensiómetro con un trapo suave humedecido. Las manchas de la muñequera (G) pueden ser quitadas cuidadosamente con un trapo humedo. No lave o limpie en seco la muñequera. No guarde el producto en un lugar expuesto directamente al sol o con un nivel elevado de humedad. Calibración Este producto ha sido calibrado durante su fabricación. Si se usa deacuerdo con las instrucciones, no es necesaria una recalibración periódica. Si alguna vez duda de las medidas por favor llame al Servicio Técnico. Que hacer si … Problema Razón Solución Las pilas están bajas. Reemplace por pilas nuevas. ERR Medición/ Error de manejo Repita la medición como se describe en el punto «Tomando la medición»: Si el problema persiste, contacte con el Servicio Técnico de Braun o llame a la línea de ayuda.

Hinchando sobre 320 mmHg Repita la medición. Durante el desinflado del manguito, podrá oír un «click» con cada latido detectado. El aparato funciona con un proceso especial de desinflado (desinflado escalonado). Ninguna

6073426_BP1650_MN Seite 41 Montag, 4. Dezember 2006 9:20 09 Problema Razón Solución Si las lecturas de diferentes mediciones difieren considerablemente. La presión arterial es un valor fluctuante. En adultos sanos variaciones de 10 a 20 mmHG son normales. Ninguna El manguito no esta ajustado correctamente. Asegure que el monitor esta colocado como sigue: – en la muñeca en el mismo lado que su palma – aproximadamente 2 cm de la palma. Las medidas no han sido tomadas a la altura del corazón. Para cada medición, sitúe el monitor a la altura del corazón. Hablar, toser, reírse, moverse, etc., durante la medición varia los resultados. Durante la medición, relájese, mantenga la posición, no se mueva o hable. Especificaciones Modelo: Sistema de medición: Pantalla: Rango de medición: Medición de la presión arterial: Precisión: BP1650 / BP1600 Método oscilométrico Cristal líquido 0–320 mmHg (presión de muñequera) 40–199 / min (medida pulso) 20 mmHg (valor mínimo diastólico) 300 mmHg (valor máximo siastólico) ± 3 mmHg (presión muñequera) ± 5 % (pulso)

6073426_BP1650_MN Seite 42 Montag, 4. Dezember 2006 9:20 09 Precisión clínica: Inflado: Desinflado: Tipo de pilas: Temperatura de funcionamiento: Temperatura de almacenamiento: Humedad: Muñequera: Evaluación clínica: De acuerdo con AAMI-SP10 con referencia a auscultación < 5 mmHg compensado sistemático < 8 mmHg desviación estándar Automático Válvula rítmica 2 pilas tipo LR 03 (AAA) + 10 °C a + 40 °C – 20 °C a + 60 °C Menor de 85% RH Diámetro de muñeca entre 13 y 21 cm De acuerdo con AAMI-SP10 con referencia a auscultación. (Nota: Esta validación frente a métodos intraarteriales puede dar lugar a resultados diferentes a los obtenidos con dispositivos validados frentes a métodos de auscultación.) Si el aparato no se utiliza dentro los rangos de temperatura y humedad especificados, no se puede garantizar una medición exacta. Aparato de tipo BF Sujeto a modificaciones sin previo aviso. Este aparato cumple los siguientes estándares: DIN EN 60601-1: 3/96 «Aparatos Eléctricos Médicos» –

Part 1: Requisitos generales de seguridad

DIN EN 1060-1: 12/95, AMD 1 09/02 «Estigmomanómetros no invasivos» –

Part 1: Requisitos generales

DIN EN 1060-3: 9/97 «Estigmomanómetros no invasivos» –

Part 3: Requisitos suplementarios de los sistemas electro-mecánicos de medición

de la presión arterial Este producto cumple con la directiva EC 93 /42 / EEC (Directiva para Dispositivos Médicos).

6073426_BP1650_MN Seite 43 Montag, 4. Dezember 2006 9:20 09 LOS APARATOS MÉDICOS ELÉCTRICOS necesitan especial atención de cara a las normas de compatibilidad electromagnética CEM. Para más información sobre las normas de compatibilidad electromagnética CEM, por favor contacte con el teléfono de atención al consumidor de Braun (ver página 2). Los aparatos de radiofrecuencia portátiles (RF) pueden afectar a los APARATOS MÉDICOS ELÉCTRICOS. No tire este producto a la basura al final de su vida útil. Llévelo a un Centro de Asistencia Técnica Braun o a los puntos de recogida habilitados por los ayuntamientos. Garantía Braun concede a este producto 2 años de garantía a partir de la fecha de compra. Dentro del periódo de garantía, subsanaremos, sin cargo alguno, cualquier defecto del aparato imputable tanto a los materiales como a la fabricación ya sea reparando, sustituyendo piezas, o facilitando un aparato nuevo según nuestro criterio. La garantía no ampara averías por uso indebido, funcionamiento a distinto voltaje del indicado, conexión a un enchufe inadecuado, rotura, desgaste normal por el uso que causen defectos o una disminución en el valor o funcionamiento del aparato. La garantía perderá su efecto en caso de ser efectuadas reparaciones por personas no autorizadas, o si no son utilizados recambios originales de Braun. La garantía solamente tendrá validez si la fecha de compra es confirmada mediante la factura o el albarán de compra correspondiente. Esta garantía tiene validez en todos los países donde este producto sea distribuido por Braun o por un distribuidor asignado por Braun. En caso de reclamación bajo esta garantía, diríjase al Servicio de Asistencia Técnico de Braun más cercano, o envíe su aparato al mismo, junto con su factura de compra. La garantía no afecta a los derechos de que dispone el consumidor conforme a las previsiones legales. Solo para España Servicio al consumidor: Para localizar a su Servicio Braun más cercano o en el caso de que tenga Vd. alguna duda referente al funcionamiento de este producto, le rogamos contacte con el teléfono de este servicio 901 11 61 84.
