Produkttyp	Automatisches Handgelenk-Blutdruckmessgerät
Marke	KAZ
Modell	BP 1600
Funktionsprinzip	Oszillometrische Methode
Anzeige	Flüssigkristallbildschirm
Messbereich Blutdruck	0 bis 320 mmHg (Manschettendruck)
Messbereich Puls	40 bis 199 Schläge/min
Genauigkeit Blutdruck	± 3 mmHg
Genauigkeit Puls	± 5%
Aufpumpen	Automatisch
Ablassen	Stufenventil (progressiv)
Stromversorgung	2 Alkalibatterien LR03 (AAA)
Batterielebensdauer	Ca. 200 Messungen
Betriebstemperatur	+10°C bis +40°C
Lagertemperatur	-20°C bis +60°C
Betriebsfeuchtigkeit	Bis zu 85% rel. Luftfeuchtigkeit
Handgelenkumfang	13 bis 21 cm
Speicher	Letzte 10 Messwerte
Hauptfunktionen	Automatische Messung, automatische Abschaltung, Batterieschwachanzeige
Klinische Validierung	Entspricht AAMI-SP10
Normen	EU-Richtlinie 93/42/EWG, DIN EN 60601-1, DIN EN 1060-1, DIN EN 1060-3
Garantie	2 Jahre
Pflege und Reinigung	Reinigen Sie das Gehäuse mit einem weichen, feuchten Tuch. Reinigen Sie die Manschette nicht mit Wasser oder in der Trockenreinigung.
Sicherheit	Nur für den Hausgebrauch. Bei Arrhythmie oder Herzschrittmacher einen Arzt konsultieren.
Ersatzteile und Reparierbarkeit	Ersatzbatterien LR03 (AAA). Reparaturen durch ein autorisiertes Braun Service-Center.

Häufig gestellte Fragen - BP 1600 KAZ

Wie führe ich eine korrekte Messung mit dem Blutdruckmessgerät BP 1600 durch?

Für eine genaue Messung befestigen Sie das Gerät an der Handinnenseite Ihres Handgelenks, etwa 2 cm oberhalb der Handlinie. Stellen Sie sicher, dass die Manschette gut sitzt. Setzen Sie sich, entspannen Sie sich, bewegen Sie sich nicht und sprechen Sie nicht. Halten Sie das Gerät auf Herzhöhe. Drücken Sie die rote Ein/Aus-Taste. Die Messung startet automatisch. Nach dem akustischen Signal lesen Sie die Werte ab.

Was tun, wenn das Display 'ERR' anzeigt?

Der Fehler 'ERR' weist auf einen Mess- oder Bedienungsfehler hin. Wiederholen Sie die Messung unter sorgfältiger Beachtung der Anweisungen im Abschnitt Messung durchführen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Braun-Kundendienst.

Wie kann ich die gespeicherten Messwerte abrufen?

Schalten Sie das Gerät aus, drücken Sie dann die Speicher (Memo)-Taste. Der letzte Messwert wird angezeigt. Drücken Sie mehrmals die Speichertaste, um die Werte durchzublättern. Zum Beenden drücken Sie die Ein/Aus-Taste.

Kann ich beim BP 1600 Uhrzeit und Datum einstellen?

Nein, die Einstellung von Uhrzeit und Datum ist nur beim Modell BP 1650 verfügbar. Der BP 1600 speichert nur die letzten 10 Messwerte ohne Zeitstempel.

Wie wechsle ich die Batterien?

Öffnen Sie den Deckel des Batteriefachs auf der Rückseite des Geräts. Legen Sie zwei Alkalibatterien vom Typ LR03 (AAA) unter Beachtung der angegebenen Polarität ein. Schließen Sie den Deckel. Neue Batterien ermöglichen ca. 200 Messungen.

Was bedeutet das Batterieschwach-Symbol?

Wenn die Batterien schwach sind, erscheint ein Symbol auf dem Display. Ersetzen Sie die Batterien schnell durch neue, um genaue Messungen zu gewährleisten. Verwenden Sie Alkalibatterien LR03 (AAA).

Warum unterscheiden sich aufeinanderfolgende Messungen?

Der Blutdruck schwankt natürlicherweise im Tagesverlauf und kann selbst bei gesunden Personen um 10 bis 20 mmHg variieren. Für konsistente Werte messen Sie immer unter denselben Bedingungen, zur gleichen Zeit und warten Sie 3 Minuten zwischen zwei Messungen.

Wie reinige ich das Blutdruckmessgerät?

Reinigen Sie das Gehäuse des Geräts mit einem weichen, feuchten Tuch. Flecken auf der Manschette können vorsichtig mit einem feuchten Tuch entfernt werden. Reinigen Sie die Manschette nicht mit Wasser oder in der Trockenreinigung und lagern Sie das Gerät nicht in direktem Sonnenlicht oder bei extremer Feuchtigkeit.

Was tun, wenn sich die Manschette nicht richtig aufpumpt?

Überprüfen Sie, ob die Batterien ausreichend geladen sind. Stellen Sie sicher, dass die Manschette richtig sitzt und das Handgelenk auf Herzhöhe ist. Wenn das Problem weiterhin besteht, liegt möglicherweise ein Bedienungsfehler vor: Drücken Sie die Ein/Aus-Taste, um abzubrechen und beginnen Sie von vorne.

Wie ist die Garantie für das Blutdruckmessgerät KAZ BP 1600?

Die Garantie beträgt 2 Jahre ab Kaufdatum. Innerhalb dieser Zeit repariert Braun kostenlos Material- oder Herstellungsfehler. Für Reklamationen senden Sie das Gerät mit der Garantiekarte an ein autorisiertes Braun Service-Center. Die Garantie deckt keine Schäden durch unsachgemäße Verwendung ab.

BEDIENUNGSANLEITUNG BP 1600 KAZ

Braun VitalScan Plus ist ein Blutdruck-Messgerät, das zum einfen an und genauen Blutdruckmessen am Handgelenk entwickelt wurde. Die Messgenaigung istwerkseitig geprüft und gemäß AAMI/ANSI-SP10 in klinischen Tests erprobt.

Was Sie über Blutdruckissen sollenn

Unser Blutdruck ist im Verlauf der 24 Stunden eines Tages ständigen Schwankungen unterworf. Er steigt am frühen Morgen stark an, fällt im Laufe des Vormittags wieder ab, steigt am Nachmittag wieder an und sindt nachs auf niedrige Werte. Darüber hinaus kann der Blutdruck auch ganz kurzfristig schwanken. Aus thisem Grund können Messergebnisse aufeinander folgender Messungen voneinander abweichen.

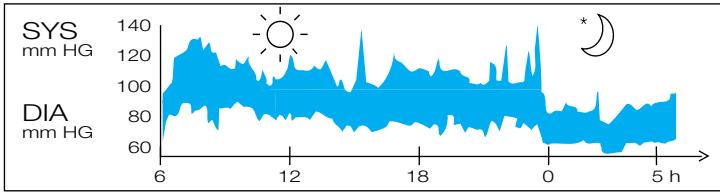

Blutdruckwerte eines gesunden 31-jährigen Mannes, alle 5 Minuten gemessen

Die Blutdruckmessung beim Arzt ist lediglich eine Momentaufnahme. Dagegen konnen wiederholte Messungen zu Hause viel better Aufschluss über die tatsächliche Höhe des Blutdrucks unter Altagsbedingungen geben.

Außer dem haben viele Menschen beim Arzt einen anderen Blutdruck als bei der Selfbstmessung, weil sie bei der Messung zu Hause entspannt sind als in der Arztpraxis.

Durch regelmäßige Blutdruck-Selbstmessungen können Sie Ihrem Arzt wertvolle Informationen über ihre normalen Blutdruckwerte unter Alltagsbedingungen liefern.

Die Weltgesundheitsbehörde (WHO) hat für die Messung bei Ruhepuls folgende Standardwerte für den Blutdruck festgelegt:

Blutdruck (mmHg)	Normaler Wert	Leichter Bluthochdruck	Starker Bluthochdruck
SYS = Systole = oberer Wert	bis zu 140	140 – 180	über 180
DIA = Diastole = unterer Wert	bis zu 90	90 – 110	über 110

• Lesen Sie die Gebrauchsanweisung sorgfältig durch, um sicherzustellen, dass Sie genaue Messergebnisse erhalten.
• Dieses Gerät ist ausschließlich für den Hausgebrauch geeignet. Bewahren Sie das Gerät sowie die Batterien für Kinder unzugänglich auf.
• Menschen mit Herzrhythmusstörungen, Gefäßverengungen, Arteriosklerose in den Extremitäten sowie Diabetiker oder Träger von Herzschrittmachern sollen sich vor Blutdruck-Selbstmessungen mit dem Arzt abstimmen, da in solchen Fällen abweichende Blutdruckwerte auftreten können.
• Ziehen Sie im Zweifelsfall immer ihren Arzt zu Rate, insbesondere wenn Sie in arztlicher Behandlung sind oder Medikamente einnehmen.
• Die Verwendung dieser Blutdruck-Messgerätes ersetzt in keinem Fall regelmäßige Kontrolluntersuchungen beim Arzt.

Gerätebeschreibung

A Anzeige
B Speichertaste («memo»)
C Zeit-/Datums-Taste (nur bei Modell BP 1650)
D Ein/Aus-Taste
E Batteriefach
F Batteriefach-Abdeckung
G Manschette

Batterien einlegen

• Verwenden Sie nur Alkaline Batterien, Type LR 03 (AAA) wie mit thisem Gerät gefelfert.

• Ziehen Sie die Batteriefach-Abdeckung (F) ab und legen Sie zwei Batterien polrlichtig ein (siehe Symbol im Batteriefach (E)).
  Neue Batterien reichen fur ca. 200 Messungen.

• Verbrauchte Batterien gehören nicht in den Hausmüll. Geben Sie diese bei den entsprechenden Sammelstellen ab.

Wichtige Grundregeln für genaues Blutdruckmessen

• Messen Sie immer zur selbst Tageszeit unter gleichen Bedingungen, idealerweise morgens.
• Verzichten Sie eine halbe Stunde vor der Messung auf Rauchen, Kaffee- oder Teegenuss.
• Nehmen Sie vor dem Anlagen des Gerätes ihre Armbanduhr und ihren Schmuck am Messarm ab.

• Wahlend der Messung ruhig sitzen, entspannen, still halten - vor allem die Hand des Messarmes - nicht bewegen und nicht sprechen.

• Halten Sie das Gerät auf Herzöhe.

• Warten Sie ca. 3 Minuten, bevor Sie eine Messung wiederholen.

Messung

1. Legen Sie das Gerät so an, dass es auf der Innenseite des Handgelenkes sitzt, ca. 2 cm unterhalb der Handfläche, und die Manschette (G) das Handgelenk eng umschließt.

1. Drucken Sie die rote Ein/Aus-Taste (D).

1. Halten Sie das Gerät auf Herzhöhe. Die Messung beginnt automatisch. Während des Messvorgangs nicht bewogen oder sprechen.

1. Am Ende der Messung ertont ein Signalton und das
   Messerergebnis wird angezeigt:
   Oberer (systolischer) Wert
   Unterer (diastolischer) Wert
   Puls

1. Drücken Sie die Ein/Aus-Taste, um das Gerät auszuschalten.
   Andernfalls schaltet sich das Gerät nach 2 Minuten automatisch aus.
   Wenn Sie die Messung zu irgendem Zeitpunkt unterbrechen sollen, drücken Sie die Ein/Aus-Taste.

Speicherfunktion

Nach jeder Messung wird das Messergebnis automatisch gespeichert.

Bitte beachten Sie, dass gespeicherte Daten beim Batteriewechsel verloren gehen, wenn dieser länger als 15 Sekunden dauer.

Abrufen der gespeicherten Messergebnisse

• Um die gespeicherten Werte abzurufen, schalten Sie erst das Gerat aus.
• Drücken Sie dann die Speichertaste «(memo)» (B). Das letzte Messergebnis erscheidt auf dem Anzeigenvfeld.
• Durch wiederholtes Drücken der Speichertaste können Sie alle gespeicherten Werte nacheinander abrufen.
• Um den Speichermodus zu verlassen, schalten Sie das Gerät aus, indem Sie die Ein/Aus-Taste drücken.

BP 1600: Die Blutdruckwerte der letzten 10 Messungen werden gespeichert.
BP 1650: Die Blutdruckwerte der letzten 20 Messungen werden gespeichert - mit Datum und Uhrzeit. Die weitere Zeile im Display zeigt schrittweise Datum, Uhrzeit und Puls der jeweiligen Messung.

Date 30.10.

Time

205

75

Puls

1/min

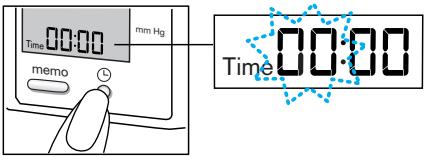

Einstellen von Datum und Uhrzeit (nur BP 1650)

• Drucken Sie die Zeit-/Datums-Taste (C). Die weitere Zeile im Display zeigt «Time» und die Zahlen der Stundenanzeige blinken. Um die Stunden einzustellen, drucken Sie wiederholt die Speichertaste «memo».

• Drücken Sie wieder Taste (C) und die Minutenanzeige blinkt. Mit der «memo»-Taste können Sie (wieder) die Minuten einstellen.
• Drücken Sie nun Taste (C), um das Datum einzustellen: Die andere Zeile im Display zeitigt «Date» und die Monatsanzeige blinkt. Um den Monat einzustellen, drücken Sie wiederholt die «memo»-Taste.
• Drucken Sie wieder die Taste (C): Die Tagesanzeige blinkt. Durch wiederholtes Drucken der «memo»-Taste können Sie nun den Tag einstellen.
• Um den Einstellungsmodus zu verlassen, drücken Sie Taste (C).
• Anderfalls schaltet sich das Gerät nach 2 Minuten automatisch aus und aktiviert die bis dahin vorgenommen Einstellungen.

Aufbewährung und Reinigung

Reinigen Sie das Gerät nur mit einem weichen, leicht angefeuchteten Tuch. Flecken auf der Manschette (G) konnen vorsichtig mit einem feuchten Tuch entfern werden. Die Manschettearf nicht gewaschen oder chemisch gereinigt werden. Das Gerät darweder direkter Sonneneinstahrung noch zu hoher Luftfeuchtigkeit ausgesetzt werden.

Kalibrierung

Dieses Gerat wurde werkssbeitig kalibriert. Wir es gemäß der Graubansanweisung benutzt, ist ein regelmäßiges Kalibrieren nicht notwendig. Falls Sie Zweifel an der Messgenauigkeit haben, wenden Sie sich an den Braun Kundendienst.

Was tun, wenn ...

Problem	Situation	Maßnahme
	Batterien sind leer.	Neue Batterien einlagen.
ERR	Messfehler/Handhabungsfehler	Wiederholen Sie die Messungwie im Punkt «Messung» Beschreiben. Soltte das Problemweiterbestehen,kontaktieren Sieden Braun Kundendienst oder rufen Sie die Braun Helpline an.
- - -	Aufpumpdruck über320 mmHg	Wiederholen Sie die Messung.
Während derMessung (beimEntlüften derManschette),konnen Sie einklickendesGeräusch horen- mit jedemHerzschlag.	Das Gerät arbeitet miteiner speziellenEntlüftungs-Technik(schrittweises Entlüften).	Nichts tun
Messerergebnisse von wieder-holten Messungen differieren betrachtlich.	Der Blutdruck ist ein schwankender Wert. Für gesunde Erwachsene sind Abweichungen von 10-20 mmHg möglich.	Nichts tun
	Manschette ist nicht richtig angelegt.	Versicherern Sie sich, dass das Gerät wie folgt angelegt ist: - auf der Innenseite des Handgelenks - ungebärrt 2 cm unterhalb der Handfläche
	Messerergebnisse werden nicht konstant auf Herzöhe genommen.	Halten Sie das Gerät bei jeder Messung auf Herzöhe.
	Sprechen, husten, lachen, sich bewegen etc. bei der Messung beeinfusst das Messorgebnis.	Während der Messung entspannen, ruhig bleiben, nicht bewogen oder sprechen.

Technische Daten

Model:	BP 1600 / BP 1650
Funktionsprinzip:	Oszillometrische Methode
Anzeige:	Flüssig Kristall-Anzeige
Messbereich:	0-320 mmHg (Druckmessung)
	40-199/min (Pulsmessung)
Blutdruck-Messung:	20 mmHg (minimaler diastolischer Wert)
	300 mmHg (maximaler systolischer Wert)
Laborgenaugkeit:	±3 mm Hg (Druckmessung)
	±5% der Messergebnisse (Pulsmessung)

Klinische Genauigkeit:	Entspruchend des AAMI-SP10 mit auskultatorischer Referenz: < 5 mmHg Systemabweichung < 8 mmHg Standardabweichung
Aufpumpen:	Automatisch
Entlüften:	«Schrittweise»/Ablassventil
Batterien:	2 Batterien, Type LR 03 (AAA)
Betriebstempoatur:	+10°C bis +40°C
Aufbewahrungstemperatur:	-20°C bis +60°C
Luftfeuchtigkeit:	Bis zu 85% rel. Luftfeuchtigkeit
Manschette:	Geeignet für Handgelenksumfang von 13 bis 21 cm
Klinische Validierung:	Entspruchend AAMI-SP10 mit auskultatorischer Referenz. (Wichtig: Validierung gegen intra-arterielle Messungen kann zu abweichenden Ergebnissen führen – für Geräte, die gegen auskultatorische Referenz kalibriert sind.)

Beim Einsatz des Gerätes außerhalb der festgelegten Temperatur- und Feuchtgkeitsbereiche kann die technische Genauigkeit nicht sichergestellt werden.

Anwendungsteil des Typs BF

Änderungen vorbehalten.

Dieses Gerät entspricht folgenden Normen:

DIN EN 60601-1: 3/96 «Medizinische elektrische Geräte» –

Teil 1: Allgemeine Festlegungen für die Sicherheit

DIN EN 1060-1: 12/95, AMD 1 09/02 «Nichtinvasive Blutdruck-Messgeräte» –

Teil 1: Allgemeine Anforderungen

DIN EN 1060-3: 9/97 «Nichtinvasive Blutdruck-Messgeräte» –

Teil 3: Ergänzende Anforderungen für elektromechanische Blutdruck-Messgeräte

Dieses Gerät entspricht den Bestimmungen der EG-Richtline 93/42/EEC (Richtlinie für medizinische Geräte).

ELEKTRISCHE MEDIZINISCHE GERÄTE erfordern besondere Vorsichtsmaßnahmen, was die elektromagnetische Verträglichkeit (EMV) anbefrifft. Um ausfuhrliche Informationen über EMV-Richtlinien zu erhalten, wahren Sie die Nummer des Braun Kundendienstes (siehe Seite 2).

Tragbare und mobile Hochfrequenz-Kommunikationsgeräte können die Funktionsfähigkeit von ELEKTRISCHEN MEDIZINISCHEN GERÄTEN beeinträchtigen.

Dieses Gerät darf am Ende seiner Lebensdauer nicht mit dem Hausmüll entsorgt werden. Die Entsorgung kann über den Braun Kundendienst oder lokal verfügbare Rückgabe- und Sammelsysteme erfolgen.

Garantie

Für diese Produkt übernehmen wir als Hersteller eine Garantie von 2 Jahren ab Kaufdatum. Innerhalb dieser Garantiezeit beseitigen wir nach unserer Wahl durch Reparatur oder Austausch des Gerätes unentgeltlich alle Mängel, die auf Materialoder Herstellungsfehlern berufen.

Die Garantie kann in allen Ländern in Anspruch genommen werden, in denen these Braun Gerät von uns autorisiert verkauft wird.

Von der Garantie ausgenommen sind: Schäden durch unsachgemäß Gebrauch, normaler Verschleiß oder Abnutzung sowie Mängel, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unerheblich beeinträchtigen. Bei Eingriffen durch nicht von uns autorisierte Braun Kundendienstpartner sowie bei Verwendung anderer als Original Braun Ersatzteilen erlischt die Garantie.

Übergeben oder schicken Sie im Garantiefall das komplette Gerät mit Ihrer Kaufquittung an ein autorisiertes Braun Kundendienstcenter. Die Anschrift für Deutschland können Sie kostenlos unter 00800/27 28 64 63 erfragen.

English

Bovendruk (systolisch) Onderdruk (diastolisch) Hartslag

Legen Sie das Gerät so an, dass es auf der Innenseite des Handgelenkes sitzt, ca. 2 cm unterhalb der Handfläche, und die Manschette (G) das Handgelenk eng umschließt.

Drucken Sie die rote Ein/Aus-Taste (D).

Halten Sie das Gerät auf Herzöhe. Die Messung beginnt automatisch.
