Produkttyp	Medizinisches elektronisches Thermometer
Marke	KAZ (Braun ThermoScan)
Modell	PRO 3000
Stromversorgung	2 Lithium-Batterien CR2032/DL2032
Angezeigter Temperaturbereich	20 °C bis 42,2 °C
Betriebsumgebungstemperatur	10 °C bis 40 °C
Genauigkeit (35,5-42,0 °C)	± 0,2 °C
Anzeigeauflösung	0,1 °C oder 0,1 °F
Messtechnologie	Ohr-Infrarot (8 Messungen/Sekunde)
Display	LCD-Bildschirm mit Beleuchtung
Speicherfunktion	Zuletzt gemessene Temperatur
Skalenumschaltung	°C / °F
Bedienungsanleitung	Ohr: Ohr ziehen, Sonde einführen, Lesetaste drücken
Wartung und Reinigung	Linse mit Wattebausch und Alkohol reinigen; nicht eintauchen
Sicherheit	Sondenschutz erforderlich; Sondenform verhindert tiefes Einführen
Im Lieferumfang enthaltenes Zubehör	Aufbewahrungsbox, Sondenschutzkappen (Anzahl nicht angegeben)
Verfügbare Ersatzteile	ThermoScan Braun Sondenschutzkappen
Batterielebensdauer	Ca. 5000 Messungen
Garantie	3 Jahre (gegen Vorlage des Kaufbelegs)
Normen	EU-Richtlinie 93/42/EWG (Medizinprodukte)

Häufig gestellte Fragen - PRO 3000 KAZ

Wie verwende ich das Thermometer PRO 3000?

Setzen Sie einen sauberen Sondenschutz auf die Sonde. Schalten Sie das Gerät mit der Taste ©/mem ein. Ziehen Sie das Ohr (bei Kleinkindern nach hinten, bei Kindern über 1 Jahr und Erwachsenen nach oben und hinten). Führen Sie die Sonde vorsichtig in den Gehörgang ein und drücken Sie die Lesetaste. Lassen Sie sie nach dem Signalton los. Entfernen Sie das Thermometer und lesen Sie die Temperatur ab.

Welche Batterie verwenden und wie austauschen?

Verwenden Sie Lithium-Batterien CR2032 oder DL2032. Öffnen Sie den Deckel des Batteriefachs mit einem Kugelschreiber, drücken Sie auf die Feder, entfernen Sie die verbrauchten Batterien und legen Sie neue unter Beachtung der Polarität ein.

Wie reinige ich die Linse des Thermometers?

Wischen Sie die Linse vorsichtig mit einem leicht mit Alkohol angefeuchteten Wattebausch ab, dann mit einem trockenen, sauberen Tupfer. Lassen Sie sie vor der nächsten Messung mindestens 5 Minuten trocknen. Berühren Sie die Linse nur zur Reinigung.

Warum zeigt das Display 'HI' oder 'LO' an?

'HI' zeigt eine zu hohe Temperatur ( > 42,2 °C) an und 'LO' eine zu niedrige ( < 20 °C). Überprüfen Sie, ob der Sondenschutz sauber und richtig angebracht ist und die Sonde korrekt im Ohr platziert ist.

Was tun, wenn sich das Thermometer nicht einschaltet?

Überprüfen Sie die Batterien: Wenn das Batteriesymbol erscheint, ersetzen Sie sie. Stellen Sie sicher, dass sie richtig eingelegt sind. Wenn das Problem weiterhin besteht, warten Sie 30 Sekunden oder entfernen/legen Sie die Batterien zurück, um das Gerät zurückzusetzen.

Wie wechsele ich von Celsius zu Fahrenheit?

Schalten Sie das Thermometer durch Drücken von ©/mem ein. Halten Sie ©/mem gedrückt und drücken Sie dann die Lesetaste. Lassen Sie die Lesetaste los, um in den Skalenwechselmodus zu gelangen. Drücken Sie erneut die Lesetaste, um zwischen °C und °F zu wechseln. Lassen Sie ©/mem los, um zu bestätigen.

Warum variiert die angezeigte Temperatur zwischen linkem und rechtem Ohr?

Es ist normal, einen Unterschied zu haben. Messen Sie immer im selben Ohr für eine konsistente Überwachung. Wenn Sie das Ohr wechseln, warten Sie einige Minuten.

Wie verwende ich den Speichermodus?

Drücken Sie die Taste ©/mem. Die zuletzt gemessene Temperatur wird mit dem MEM-Symbol angezeigt. Sie können eine neue Messung durchführen, während der Speichermodus aktiv ist. Zum Beenden drücken Sie erneut ©/mem.

Was sind die Vorteile der Ohrtemperatur?

Die Ohrtemperatur spiegelt die Kerntemperatur des Körpers wider, da das Trommelfell von denselben Gefäßen wie der Hypothalamus versorgt wird. Veränderungen werden früher erkannt als in der Achselhöhle, im Rektum oder im Mund.

Wie erkenne ich, ob das Thermometer richtig kalibriert ist?

Das Thermometer ist werkseitig kalibriert. Wenn Sie an der Genauigkeit zweifeln, wenden Sie sich an ein Welch Allyn Servicecenter. Verändern Sie niemals die Linse oder die Sonde, da dies die Kalibrierung beeinträchtigt.

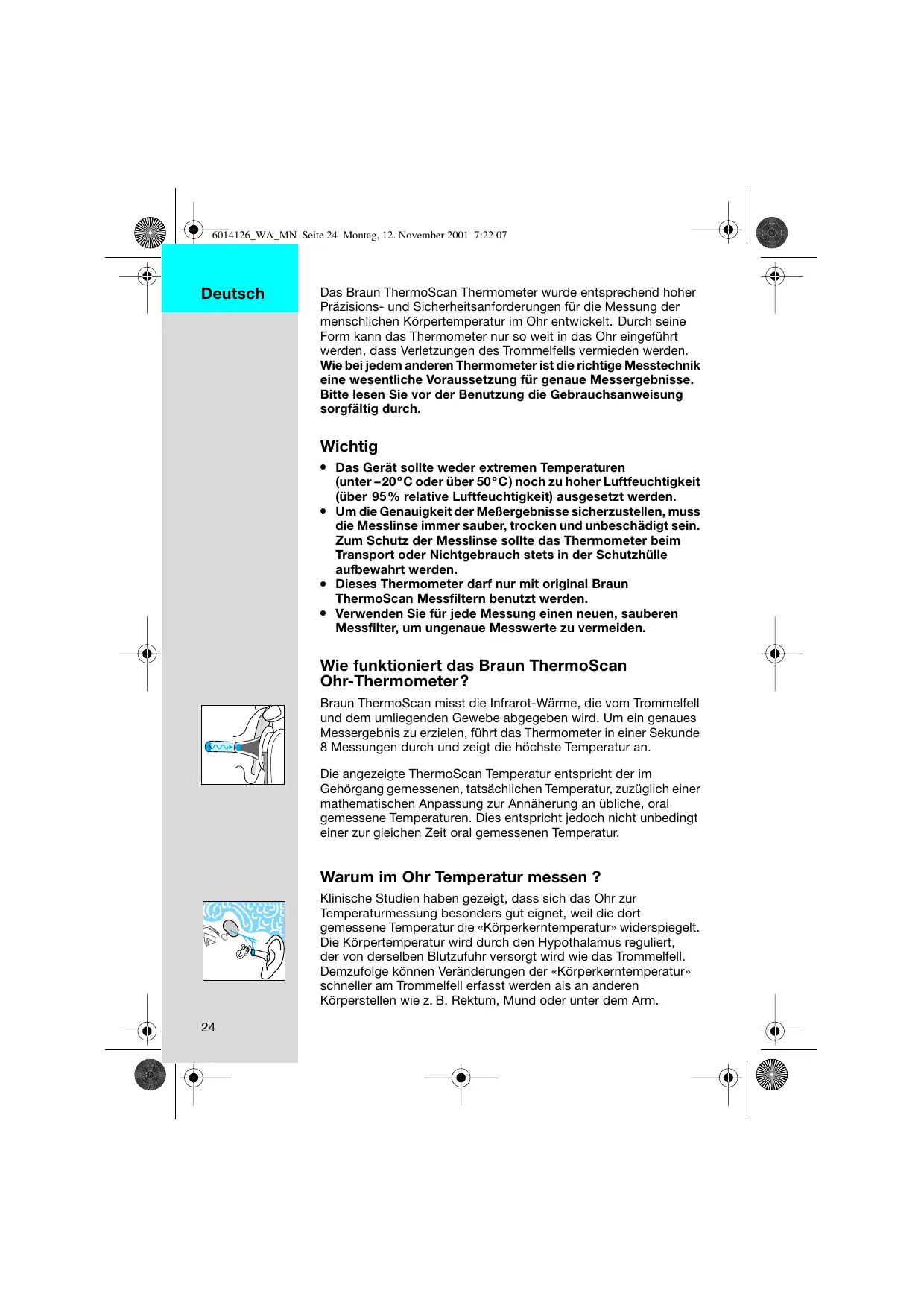

BEDIENUNGSANLEITUNG PRO 3000 KAZ

Das Braun ThermoScan Thermometer wurde entsprechend hoher Prázisions- und Sicherheitsanforderungen für die Messung der menschlichen Körpertematür im Ohr entwickelt. Durch seine Form kann das Thermometer nur soweit in das Ohr eingeführt werden, dass Verletzungen des Trommelfells vermieden werden. Wie bei jedem anderen Thermometer ist die richtige Messtechnik eine wesentliche Voraussetzung für genaue Messergebnisse.itte lessen Sie vor der Benutzung die Gebrauchsanweisung sorgfältig durch.

Wichtig

• Das Gerät sollte weder extremen Temperaturen (unter -20^ oder über 50^ ) noch zu hoher Luftfeuchtigkeit (über 95% relative Luftfeuchtigkeit) ausgesetzt werden.
• Um die Genauigkeit der Meßergebnisse sicherzustellen, muss die Messlinse immer sauber, trocken und unbeschädigt sein. Zum Schutz der Messlinse sollen das Thermometer beim Transport oder Nichtgebrauch stets in der Schutzhülle aufbewahrt werden.
• Dieses Thermometerarf nur mit original Braun ThermoScanMessfilternbenutzterwen.
• Verwenden Sie für jeder Messung einen neuen, sauberen Messfilter, um ungenaue Messwerte zu vermeiden.

Wie Funktioniert das Braun ThermoScan Ohr-Thermometer?

Braun ThermoScan misst die Infrarot-Wärme, die vom Trommelfell und dem umliegenden Gewebe abgegeben wird. Um ein genaues Messergebnis zu erzielen, führt das Thermometer in einer Sekunde 8 Messungen durch und zeigt die höchste Temperatur an.

Die angezeigte ThermoScan Temperatur entspricht der im Gehörgang gemessenen, tatsächlichen Temperatur, zuzüglich einer mathematischen Anpassung zur Annaherung an übliche, oral gemessene Temperaturen. Dies entspricht jedoch nicht unbedingte einer zur gleichen Zeit oral gemessenen Temperatur.

Warum im Ohr Temperatur messen?

Klinische Studien haben gezeigt, dass sich das Ohr zur Temperaturmessung bereits gut eignet, weil die dort gemessene Temperatur die «Körperkerntemperatur» widerspiegelt. Die Körpertemperatur wird durch den Hypothalamus reguliert, der von derselben Blutzufuhr versorgt wird wie das Trommelfell. Demzufolge konnen Veränderungen der «Körperkerntemperatur» schneller am Trommelfell erfasst werden als an anderen Körperstellen wie z. B. Rektum, Mund oder unter dem Arm.

Vorteile der Temperaturmessung im Ohr gegenüber herkömmlichen Messmethoden:

• Axillar gemessene Temperaturen geben Aufschluss über die Hauttemperatur, die nicht unbedingt der Körperperkerntemperatur entspricht.
• Rektal gemessene Temperaturen können nur zeitverzögt Veränderungen der Körperperkerntemperatur anzeigen, insbesondere wenn es sich um rasche Temperaturveränderungen handelt.
• Oral gemessene Temperaturen werden durch Trinken, Essen, schmelles Atmen beeinfusst und hangen wesentlich von der richtigen Positionierung des Thermometers im Mund ab.

Körpertemperatur

Die normale Körpertemperatur bewegt sich immer innerhalb eines Bereiches. Die nachfolgende Tabelle¹ zeigt, dass der Normalbereich je nach Messmethode variiert. Daher können Messergebnisse verschiedener Messstellen auch nicht unmittelbar miteinander geglichen werden.

Axillar: 34,7°C - 37,3°C

Oral: 35,5°C - 37,5°C

Rektal: 36,6°C - 38,0°C

ThermoScan2: 35,8°C - 38,0°C

Die Normaltemperatur eines Menschen nimmt auch mit dem Alter ab. Die folgende Tabelle zeigt die ThermoScan Normalbereiche nach Altersgruppen.

Normale ThermoScan Temperatur-Bereiche2:

0-2 Jahre 36,4^ - 38,0^

3-10 Jahre 36,1°C - 37,8°C

11-65 Jahre 35,9°C - 37,6°C

65 Jahre 35,8^ - 37,5^

Der Normalbereich kann von Person zu Person schwanken und unterliegt denen Einflussgroßen wie z.B. Tageszeit, Aktivitätsgrad, Medikamenteneinnahme und Geschlecht.

1. Chamberlain, J.M., Terndrup, T.E., New Light on Ear Thermometer Readings, Contemporary Pediatrics, Marz 1994.
2. Chamberlain, J.M., et al., Determination of Normal Ear Temperature with an Infrared Emission Detection Thermometer, Annals of Emergency Medicine, Januar 1995.

Gerätebeschreibung

1. Messfilter
2. Messlinse
3. Messspitze
4. Messfilter-Fuhler
5. Messfilter-Abwurf-Taste
6. Anzeige (LCD)
7. Taste für Anzeigenbeleuchung
8. / mem Taste (Einschalt-/Speicherfunktion)

9. Batteriefach-Verriegelung

10. Batteriefach-Abdeckung

11. Aktivierungsknopf

12. Aufkleber
13. Schutzhülle

So verwenden Sie Ihr Braun ThermoScan Thermometer

1. Verwenden Sie für jeder Messung einen neuen, sauberen Messfilter, um genaue Messergebnisse zu erhalten.

Einen neuen, sauberen Messfilter aufsetzen oder, falls bereits aufgesetzt, die ©/mem Taste drücken.

Die Anzeige wird aktiviert und zeigt alle Symbole.

Wenn das Bereitschaftssymbol ? in der Anzeige erscheint, ist das Thermometer messbereit.

1. Durch ein Zurückziehen der Ohrmuschel wird die natürliche Biegung des Gehörgangs begradigt, und die Messspitze erhalten eine frei Sicht auf das Trommelfell.

Kinder unter einem Jahr:

Ohrmuschel gerade nach hinten ziehen.

Kinder ab 1 Jahr und Erwachsene

Ohrmuschel nach schrag oben ziehen.

1. Wahrend die Ohrmuschel gezogen wird, die Messspitze behutsam so welt wie möglich in den Gehörgang einführen und den Aktivierungsknopf drücken. Aktivierungsknopf loslassen, wenn ein Signalton zu horen ist. Diese bestätigt, dass der Messvorgang abgeschlossen ist.

2. Messspitze aus dem Ohrnehmen. Die gemessene Temperatur wird zusammen mit dem Messfilter-Symbol angezeigt.

3. Ersetzen Sie den Messfilter nach jeder Messung: Betätigten Sie die Messfilter-Abwurf-Taste und setzen Sie einen neuen, sauberen Messfilter auf.
   Erst dann verschwindet das Messfilter-Symbol von der Anzeige, und das Thermometer ist wieder messbereit.

4. Wenn innerhalb von 30 Sekunden kein weiterer Tastendruck erfolgt, schaltet sich das Thermometer automatisch aus.

In den folgenden Fällen empfehlen wir, drei Messungen im selbst Ohr vorzunehmen. Sind die Werte unterschiedlich, ist der höchste Messwert zu verwenden:

• bei Neugeborenen in den ersten 90 Lebensstagen,
• bei Kindern unter 3 Jahren mit geschwächtem Immunosystem, bei denen Vorhandsein von Fieber von kritischer Bedeutung ist,
• bei Anwendern, die den Gebrauch des Thermometers erlernen, bis sie mit der Methode vertraut sind und reproduzierbare Werte erzielen.

Wichtig: Wie bei jedem anderen Thermometertyp kann es zu gingefügigen Messschwankungen (± 0,2 - 0,3^) kommt, wenn aufeinander folgende Messungen vorgenommen werden.

Nutzliche Hinweise

• Es kann vorkommen, dass aus anatomischen Gründen die im rechten Ohr gemessene Temperatur von einer Messung im linken geringfällig abweicht. Daher sollte bei wiederholten Messungen immer im selben Ohr gemessen werden.
• Das Ohrarf nicht durch z.B. eine gröbere Ansammlung von Ohrenschmalz verstopft sein.
• AuBere Faktoren konnen die Temperaturmessung im Ohr beeinflussen, besonderss, - wenn man langere Zeit auf dem Ohr gelegen hat, - wenn das Ohr bedeckt war, - wenn man extrem hohen oder niedrigen Temperaturen ausgesetzt war, - wenn man gabadet hat oder schwammen war. In diesen Fällen empfehlen wir, ca. 20 Minuten vor der Temperaturmessung zu warten.
• Hörhifen oder Hörgeräte müssen ca. 20 Minuten vor der Temperaturmessung herausgenommen werden.
• Wenn in einem Ohr Ohrentropfen verabreicht wurden, sollen eine Messung im anderen Ohr durchgeführt werden.

Speicherfunktion

ThermoScan speichert die zuletzt gemessene Temperatur, bevor sich das Thermometer ausschaltet.

Drücken Sie die ©/mem Taste, um in den Speichermodus zu gelangen.

Die gespeicherte Temperatur wird zusammen mit dem MEM Symbol angezeigt.

Sofern das Bereitschaftssymbol ? sightbar ist, kann auch im Speichermodus jederzeit eine neue Temperaturmessung durchgefuhrt werden.

Um den Speichermodus zu verlassen, die ©/mem Taste nochmals drücken.

Beleuchting der LCD-Anzeige

fürleichtesAblesenauchbeiNacht

Umschalten der Messskala

Dieses Thermometer wird mit Celsius-Einstellung gefelfert. Soll die Temperatur in Fahrenheit (^) angezeigt werden, ist wie folgt vorzugehen:

• Thermometer einschalten (Gerätarf nicht im MEM Modus sein).
• ⑤ /mem Taste drucken und halten.
• Aktivierungsknopf drücken und wieder loslassen: Das Thermometer befindet sich nun im Messskala-Umschaltmodus.
• Durch ein weiteres Drücken des Aktivierungsknopfes wird die Fahrenheit-Skala eingestellt. °F erscheint in der LCD-Anzeige. Jedes weitere Drücken schaltet zwischen Fahrenheit- und Celsius-Skala hin und her.
• Wird die ©/mem Taste losgelassen, erscheint wieder das Bereitschaftssymbol ?

Eine im Speicher befindliche Temperatur wird automatisch in die gewählte Messsskala umgerechnet und entsprechend angezeigt.

Pflege und Reinigung

Braun ThermoScan Messfilter sind nur für einmaligen Gebrauch bestimmt.

Verwenden Sie für jeder Messung einen neuen, sauberen Messfilter, um genaue Messergebnisse zu erhalten. Beschädigte oder verschmutzte Messfilter können zu ungenauen Messergebnissen führen. Außerdem kann die Genauigkeit der Messungen auch durch eine beschädigte oder verschmutzte Messlinse beeinträchtigt werden.

Messlinse

Um ein hohes Maß an Genauigkeit zu gewährleisten, muss die Messlinse sauber, trocken und intakt sein. Fingerabdrücke, Ohrenschmalz, Staub und andere Verunreinigungen verringern die Durchlüssigkeit der Linse und führen zu niedrigeren Messwerten. Wird das Thermometer einmal versehentlich ohne Messfilter ins Ohr gehalten, muss die Linse sofort gereinigt werden. Außen dem dar die Linse oder der Bereich der Messpitze weder modifiziert noch verstellt werden. Jegliche Manipulation beeinträchtigt die Kalibrierung und damit die Genauigkeit des Thermometers.

Zum Reinigen die Oberfläche der Linse vorsichtig mit einem in Alkohol getränkten Wattestübchen abwischen und sofort mit einem neuen Wattestübchen trockenwischen. Nach dem Reinigen noch 5 Minuten nachtrocknen halten, bevor wieder Messungen vorgenommen werden. Die Messlinse muss sauber und trocken sein. Außer beim Reinigen sollen die Linse nicht berührt werden. Ist die Linse beschädigt, muss das Thermometer an den Welch Allyn Kundendienst eingeschiedt werden.

Achtung: Zur Reinigung der Messlinse darauf ausschiesslich Alkohol verwendet werden.

Thermometer

Das Thermometer-Gehäuse mit LCD-Anzeige mit einem weichen, mit Alkohol getränkten Tuch reinigen. Keine aggressiven Reinigungsmittel verwenden. Das Gerät weder in Wasser noch in andere Flüssigkeiten tauchen.

Gerät und Messfilter an einem trockenen, staubfrei den Ort aufbewahren und vor direkter Sonneneinstrahlung schützen. Die Temperatur am Aufbewahrungsorderte einigermaßen konstant im Bereich zwischen 10^ und 40^ liegen.

Anzeige	Fehlerbehebung
	Situation	Lösung
(5)	Es ist kein Messfilter aufge- setzt und der Aktivierungs- knopf wurde im Ohr gedrückt.	Stellen Sie sichere, dass die Messlinse sauber ist. Ggf. reinigen (siehe «Pflege und Reinigung»). Signalion ertönt bis zum Aufszen eines Messfilters.
Erfahr	Umgebungstemperatur liegt nicht innerhalb des zulässigen Betriebsbereiches (10℃ - 40℃) oder ändert sich zu schnell.	Thermometer 30 Minuten in einem Raum mit einer Temperatur zwischen 10℃ und 40℃ aufbewahren, dann dort erneut messen.
H2O	Gemessene Temperatur liegt außerhalb des anzeigbaren Temperaturbereiches (20℃ - 42,2℃). HI = zu hoch LO = zu niedrig	Sicherstellen, dass ein neuer, sauberer Messfilter aufgesetzt und das Thermometer richtig im Ohr positioniert wird. Dann erneut messen.
387	Batterie ist schwach, aber korrekte Messungen können noch durchgeführt werden. (Keine Anzeiigen-Beleuchtung mehr)	Neue Batterien einsetzen.
+	Batterie ist leer.	Neue Batterien einsetzen.
MEM	Systemfehler	30 Sekunden warten, bis sich das Gerät ausschalten, dann wieder einschalten. ... Batterien Herausnahmen und wieder einsetzen. ... rufen Sie den Welch Allyn Kundendienst an (siehe S.2).

Neue Batterien einsetzen

Das Gerät wird mit 2 Lithium-Zellen (3 Volt, CR 2032/DL 2032) ausgeliefert. Setzen Sie neue Batterien ein, wenn das Batteriesymbol auf der LCD-Anzeige erscheint.

Drücken Sie (z.B. mit der Spitze eines Kugelschreibers) auf die Batteriefach-Verriegelung und schiben Sie die Batteriefach-Abdeckung in Pfeilrichtung nach unten weg.

Drücken Sie mit dem Finger auf die Batterie-Halterung und entfern den Sie die alten Batterien.

Setzen Sie zwei neue Batterien polrlichtig ein. Schiben Sie die Batteriefach-Abdeckung wieder ein, bis sie einrastet.

Nur verbrauchte (entladene) Batterien entsorgen.
Sie gehoren nicht in den Hausmull, sondern sollen den entsprechenden Sammelstellen oder im Handel abgegeben werden.

Das Gerät kann bei den Welch Allyn Kundendienststellen entsorgt werden.

Kalibrierung

Das Thermometer wird im Werk kalibriert. Falls Sie Zweifel an der Messgenauigkeit oder der Funktion des Gerätes haben, schicken Sie das Gerät an eine Welch Allyn Kundendienstelle.

Aufschluss über das Herstellungsdatum gibt die LOT-Nummer, die sich im Batteriefach befindet. Die erstige Stelle nach LOT entspricht der letzten Stelle des Herstellungsjahres. Die zwei folgenden Stellen beziehen sich auf die Kalenderwoche im Herstellungsjahr.

Beispiel: LOT842...

Dieses Thermometer wurde in der 42. Woch de s Jahres 1998 produziert.

Technische Daten

Anzeigbarer Temperaturbereich: 20 - 42,2°C

Betriebsbereitschaft bei Umgebungstemperatur: von 10^ - 40^

Auflösung der LCD-Anzeige: 0,1°C oder °F

Genauigkeit: von 35,5^ - 42,0^:± 0,2^

außerhalb这意味着: ± 0,3 °C

Batterie-Lebensdauer: 5000 Messungen

Anwendungsteil des Types BF

Änderungen vorbehalten.

Dieses Gerät entspricht dem EMV-Gesetz (EG-Richtlinie 89/336/EWG) sowie den Bestimmungen der

EG-Richtlinie 93/42/EEC (Richtlinie für medizinische Geräte).

Garantie

Als Hersteller übernehmen wir für diese Gesamt - nach Wahl des Käufers zusätzlich zu den gesetzlichen Gewährleistungsansprüchen gegen den Verkauf - eine Garantie von 3 Jahren ab Kaufdatum.

Innerhalb dieser Garantiezeit beseitigen wir nach unserer Wahl durch Reparatur oder Austausch des Gerätes unentgeltlich alle Mängel, die auf Material- oder Herstellungsfehlern berufen. Durch die Ausführung von Garantieleistungen wird die Garantiefrist in keiner Weise berührt.

Die Garantie wird unter Vorlage des Kaufbelegs in den Ländern gewährt, in denen das Produkt von Braun oder ihren autorisierten Handlern verkauf wird; sie erlischt beim Eingriff anderer als der von Braun autorisierten Stellen.

Im Garantiefall senden Sieitte das vollständige Gerät mit dem Kaufbeleg einem unserer autorisierten Servicehändler oder an eine Welch Allyn Kundendienstelle.
