BEDIENUNGSANLEITUNG PRO 4000 KAZ

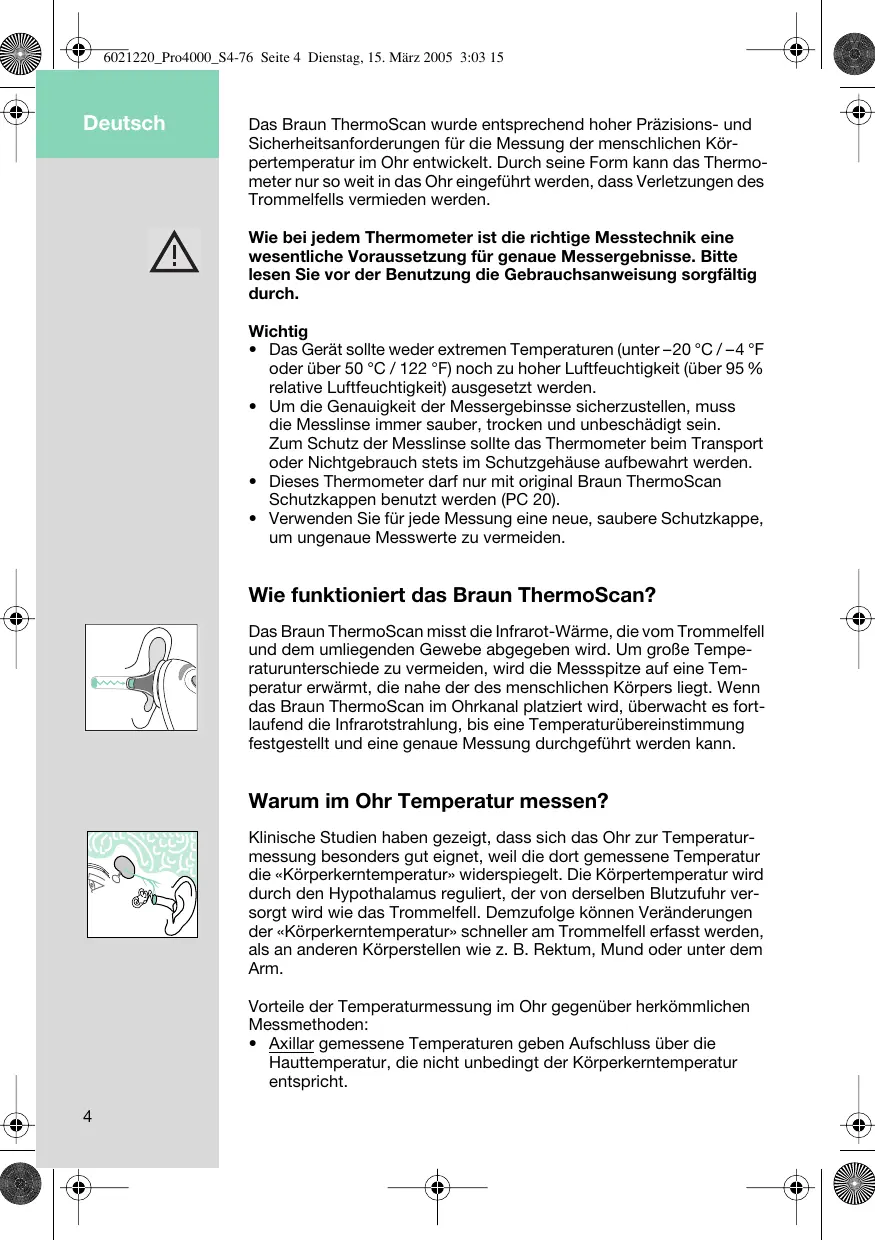

6021220_Pro4000_S4-76 Seite 4 Dienstag, 15. März 2005 3:03 15 Deutsch Das Braun ThermoScan wurde entsprechend hoher Präzisions- und Sicherheitsanforderungen für die Messung der menschlichen Körpertemperatur im Ohr entwickelt. Durch seine Form kann das Thermometer nur so weit in das Ohr eingeführt werden, dass Verletzungen des Trommelfells vermieden werden. Wie bei jedem Thermometer ist die richtige Messtechnik eine wesentliche Voraussetzung für genaue Messergebnisse. Bitte lesen Sie vor der Benutzung die Gebrauchsanweisung sorgfältig durch. Wichtig

• Das Gerät sollte weder extremen Temperaturen (unter –20 °C / –4 °F oder über 50 °C / 122 °F) noch zu hoher Luftfeuchtigkeit (über 95 % relative Luftfeuchtigkeit) ausgesetzt werden.
• Um die Genauigkeit der Messergebinsse sicherzustellen, muss die Messlinse immer sauber, trocken und unbeschädigt sein. Zum Schutz der Messlinse sollte das Thermometer beim Transport oder Nichtgebrauch stets im Schutzgehäuse aufbewahrt werden.
• Dieses Thermometer darf nur mit original Braun ThermoScan Schutzkappen benutzt werden (PC 20).
• Verwenden Sie für jede Messung eine neue, saubere Schutzkappe, um ungenaue Messwerte zu vermeiden. Wie funktioniert das Braun ThermoScan? Das Braun ThermoScan misst die Infrarot-Wärme, die vom Trommelfell und dem umliegenden Gewebe abgegeben wird. Um große Temperaturunterschiede zu vermeiden, wird die Messspitze auf eine Temperatur erwärmt, die nahe der des menschlichen Körpers liegt. Wenn das Braun ThermoScan im Ohrkanal platziert wird, überwacht es fortlaufend die Infrarotstrahlung, bis eine Temperaturübereinstimmung festgestellt und eine genaue Messung durchgeführt werden kann. Warum im Ohr Temperatur messen? Klinische Studien haben gezeigt, dass sich das Ohr zur Temperaturmessung besonders gut eignet, weil die dort gemessene Temperatur die «Körperkerntemperatur» widerspiegelt. Die Körpertemperatur wird durch den Hypothalamus reguliert, der von derselben Blutzufuhr versorgt wird wie das Trommelfell. Demzufolge können Veränderungen der «Körperkerntemperatur» schneller am Trommelfell erfasst werden, als an anderen Körperstellen wie z. B. Rektum, Mund oder unter dem Arm. Vorteile der Temperaturmessung im Ohr gegenüber herkömmlichen Messmethoden:
• Axillar gemessene Temperaturen geben Aufschluss über die Hauttemperatur, die nicht unbedingt der Körperkerntemperatur entspricht.

6021220_Pro4000_S4-76 Seite 5 Dienstag, 15. März 2005 3:03 15

• Rektal gemessene Temperaturen können nur zeitverzögert Veränderungen der Körperkerntemperatur anzeigen, insbesondere wenn es sich um rasche Temperaturveränderungen handelt.
• Oral gemessene Temperaturen werden durch Trinken, Essen, schnelles Atmen beeinflusst und hängen wesentlich von der richtigen Positionierung des Thermometers im Mund ab. Körpertemperatur Die normale Körpertemperatur bewegt sich innerhalb eines bestimmten Bereiches. Wie die nachfolgende Tabelle zeigt, variiert der Normalbereich je nach Messmethode. Daher können Messergebnisse verschiedener Messstellen, selbst wenn die Messungen zeitgleich vorgenommen wurden, auch nicht unmittelbar miteinander verglichen werden. Normale Temperaturbereiche nach Messstelle: Axillar1: 34,7 – 37,3 °C 94,5 – 99,1 °F Oral1: 35,5 – 37,5 °C 95,9 – 99,5 °F Rektal1: 36,6 – 38,0 °C 97,9 – 100,4 °F ThermoScan2: 35,8 – 38,0 °C 96,4 – 100,4 °F

• Die Normaltemperatur eines Menschen nimmt auch mit dem Alter ab. Die folgende Tabelle zeigt die ThermoScan Normalbereiche nach Altersgruppen: ThermoScan Normalbereiche nach Altersgruppen: 0 – 2 Jahre 36,4 – 38,0 °C 97,5 – 100,4 °F 3 – 10 Jahre 36,1 – 37,8 °C 97,0 – 100,0 °F 11 – 65 Jahre 35,9 – 37,6 °C 96,6 – 99,7 °F > 65 Jahre 35,8 – 37,5 °C 96,4 – 99,5 °F Der Normalbereich kann von Person zu Person schwanken und unterliegt vielen Einflussgrößen wie z. B. Tageszeit, Aktivitätsgrad, Medikamenteneinnahme und Geschlecht.

6021220_Pro4000_S4-76 Seite 6 Dienstag, 15. März 2005 3:03 15 Gerätebeschreibung

Schutzkappe Messspitze Schutzkappen-Fühler/Automatik «on» Schutzkappen-Abwurf-Taste LCD-Anzeige «I/O»-Taste (Einschalt-/Speicherfunktion) «ExacTemp»-Licht Start-Taste Batteriefach-Abdeckung Schutzetui So verwenden Sie Ihr Braun ThermoScan Thermometer Um genaue Messergebnisse zu erhalten, verwenden Sie für jede Messung eine neue, saubere Schutzkappe. start Exac

Sobald die Schutzkappe aufgesetzt wurde, schaltet sich das Thermometer automatisch ein. Warten Sie auf das Bereitschaftssignal. Setzen Sie den Messkopf so weit wie möglich in den Gehörgang ein und drücken Sie die Start-Taste (8).

Wurde der Messkopf für die Dauer der gesamten Messung korrekt im Gehörgang platziert, bestätigt ein langer Signalton das Ende der Messung. Sie können sicher sein, Ihre Temperatur präzise gemessen zu haben. Das Ergebnis erscheint auf der Anzeige (5).

sta Zur Messung bei einer anderen Person hilft das «ExacTemp»-Licht (7). Das Licht blinkt, wenn der Messkopf während des Messvorgangs richtig positioniert ist und leuchtet dauerhaft auf, wenn eine korrekte Messung stattgefunden hat. Wurde der Messkopf nicht richtig im Gehörgang positioniert bzw. während des Messvorgangs bewegt, ertönt eine Folge von kurzen Signaltönen, das «ExacTemp»-Licht erlischt und auf der Anzeige erscheint eine Fehlermeldung («POS» = Positionierungsfehler).

6021220_Pro4000_S4-76 Seite 7 Dienstag, 15. März 2005 3:03 15

Bei der nächsten Messung werfen Sie zuvor die gebrauchte Schutzkappe ab (Abwurftaste (4) drücken) und setzen eine neue, saubere Schutzkappe auf. Warten Sie auf das Bereitschaftssignal. Setzen Sie den Messkopf so weit wie möglich in den Gehörgang ein und drücken Sie die Start-Taste. Das Braun ThermoScan Thermometer schaltet sich automatisch nach 60 Sekunden ohne Benutzung ab. Es kann auch abgeschaltet werden, wenn die «I/O»-Taste mindestens 3 Sekunden gedrückt wird. Auf dem Display erscheint kurz blinkend «OFF» und leuchtet nach Loslassen der Taste permanent auf. Nützliche Hinweise für die Temperaturmessung

• Es kann vorkommen, dass die im rechten Ohr gemessene Temperatur von der im linken geringfügig abweicht. Daher sollte bei wiederholten Messungen immer im selben Ohr gemessen werden.
• Das Ohr darf z. B. nicht durch eine größere Ansammlung von Ohrenschmalz verstopft sein.
• Äußere Faktoren können die Temperaturmessung im Ohr beeinflussen, besonders: – wenn man längere Zeit auf dem Ohr gelegen hat, – wenn das Ohr bedeckt war, – wenn man extrem hohen oder niedrigen Temperaturen ausgesetzt war, – wenn man gebadet hat oder schwimmen war. In diesen Fällen empfehlen wir, ca. 20 Minuten bis zur Temperaturmessung zu warten.
• Hörhilfen oder Hörgeräte müssen ca. 20 Minuten vor der Messung herausgenommen werden.
• Wenn in einem Ohr Ohrentropfen verabreicht wurden, sollte eine Messung im anderen Ohr durchgeführt werden. Speicherfunktion ThermoScan speichert die zuletzt gemessene Temperatur, bevor sich das Thermometer ausschaltet; sie wird automatisch angezeigt, wenn es wieder eingeschaltet wird. Auf der Anzeige erscheint «MEM». Für ein längeres Anzeigen der gespeicherten Messergebnisse ist das Thermometer einzuschalten und die «I/O»-Taste mindestens 1 Sekunde gedrückt zu halten. Der Speichermodus wird automatisch verlassen, wenn die «I/O»-Taste wieder mindestens 1 Sekunde lang gedrückt wird.

6021220_Pro4000_S4-76 Seite 8 Dienstag, 15. März 2005 3:03 15 Umschalten der Messskala Ihr Braun ThermoScan ist bei der Auslieferung auf Celsius eingestellt. Möchten Sie zu Fahrenheit (°F) wechseln, gehen Sie wie folgt vor:

Stellen Sie sicher, dass das Thermometer ausgeschaltet ist. Drücken und halten Sie die «I/O»-Taste. Nach ca. 3 Sekunden wird diese Abfolge angezeigt: «°C» / «SET» / «°F» / «SET» ... Lassen Sie die «I/O»-Taste los, wenn auf der Anzeige «°F» erscheint. Ein kurzer Signalton bestätigt die neue Einstellung; anschließend schaltet sich das Thermometer automatisch ab. Beim nächsten Einschalten werden die Temperaturen in Fahrenheit angezeigt, bis der oben beschriebene Vorgang wiederholt wird. Basis-Station für Lagerung und Laden, mit Diebstahlsicherung (optional) Ergänzend ist für Ihr Braun Pro 4000 eine BasisStation verfügbar. Für nähere Information wenden Sie sich bitte an den Welch Allyn Kundendienst (siehe Seite 2). Die Basis Station, die das Thermometer automatisch auflädt (nur wenn der dazugehörige Akku-Pack verwendet wird) verfügt über eine elektronische, individuell einstellbare Diebstahlsicherung. Sie dient auch als praktische Aufbewahrungsmöglichkeit (kann an die Wand montiert werden). Die Diebstahlsicherung verlangt, dass das Thermometer innerhalb der gewählten Zeitspanne zur Basis Station zurückgebracht wird. Andernfalls wird seine Funktion gesperrt. Bei Auslieferung ist die Diebstahlsicherung noch nicht aktiviert. Wenn die Diebstahlsicherung aktiviert ist und das Thermometer nicht gerade zum Messen verwendet wird (Stand-by-Betrieb), zeigt es die verbleibende Zeit an, bevor es gesperrt wird. Wie die Diebstahlsicherung einzuschalten ist, entnehmen Sie bitte der Gebrauchsanweisung der Basis-Station. Wenn auf der LCD Anzeige «RET» erscheint (ohne Batterie-Symbol) ist die Einsatz-Zeit abgelaufen und das Thermometer muss zur Basis Station zurückgebracht und dort entsperrt werden. Wenn die Diebstahlsicherung nicht aktiviert ist, erscheint «OFF» auf der LCD-Anzeige, solange das Thermometer sich im Stand-by-Betrieb befindet.

6021220_Pro4000_S4-76 Seite 9 Dienstag, 15. März 2005 3:03 15 Pflege und Reinigung Braun ThermoScan Schutzkappen sind für den einmaligen Gebrauch bestimmt. Verwenden Sie für jede Messung eine neue, saubere Schutzkappe, um genaue Messergebnisse zu erhalten. Beschädigte oder verschmutze Schutzkappen können zu ungenauen Messergebnissen führen. Außerdem kann die Genauigkeit der Messungen auch durch eine beschädigte oder verschmutzte Messlinse beeinträchtigt werden. Messlinse Um ein hohes Maß an Genauigkeit zu gewährleisten, muss die Messlinse sauber, trocken und intakt sein. Fingerabdrücke, Ohrenschmalz, Staub und andere Verunreinigungen verringern die Durchlässigkeit der Linse und führen zu niedrigeren Messwerten. Wird das Thermometer einmal versehentlich ohne Schutzkappe ins Ohr gehalten, muss die Linse sofort gereinigt werden. Außerdem darf die Linse oder der Bereich der Messspitze weder modifiziert noch verstellt werden. Jegliche Manipulation beeinträchtigt die Kalibrierung und damit die Genauigkeit des Thermometers. Zum Reinigen die Oberfläche der Linse vorsichtig mit einem in Alkohol getränkten Wattestäbchen abwischen und sofort mit einem neuen Wattestäbchen trocken wischen. Nach dem Reinigen noch 5 Minuten nachtrocknen lassen, bevor wieder Messungen vorgenommen werden. Die Messlinse muss sauber und trocken sein. Außer bei der Reinigung sollte die Linse nicht berührt werden. Sollte die Messlinse beschädigt sein, wenden Sie sich bitte an den Welch Allyn Kundendienst. Hinweis: Verwenden Sie zur Reinigung der Messlinse ausschließlich Alkohol. Thermometer Zur Reinigung des Thermometer-Displays und des Gehäuses ein weiches, mit Alkohol getränktes Tuch verwenden. Keine aggressiven Reinigungsmittel verwenden. Das Gerät weder in Wasser noch in andere Flüssigkeiten tauchen. Gerät und Schutzkappe an einem trockenen, staubfreien Ort aufbewahren und vor direkter Sonneneinstrahlung schützen. Die Temperatur am Aufbewahrungsort sollte einigermaßen konstant im Bereich zwischen 10 °C und 40 °C (50 °F und 104 °F) liegen.

6021220_Pro4000_S4-76 Seite 10 Dienstag, 15. März 2005 3:03 15 Fehlerbehebung Fehlermeldung Situation Lösung Keine Schutzkappe aufgesetzt. Neue, saubere Schutzkappe aufsetzen. Der Infrarotmonitor kann keine Temperaturübereinstimmung finden und lässt keine Messung zu. Löschen der Anzeige durch einmaliges Drücken der «I/O»-Taste. POS = Positionierungsfehler Beachten Sie, dass die Messspitze korrekt positioniert ist und nicht bewegt wird. Die Raumtemperatur liegt außerhalb der zugelassenen Betriebstemperatur (10 – 40 °C bzw. 50 – 104 °F) oder ist unbeständig. Bewahren Sie das Thermometer für 30 Minuten in einem Raum auf, in dem die Temperatur zwischen 10 – 40 °C bzw. 50 – 104 °F liegt. Gemessene Temperatur liegt nicht innerhalb des Bereiches der menschlichen Körpertemperatur (34 – 42,2 °C bzw. 93,2 – 108 °F). Sicherstellen, dass eine neue, saubere Schutzkappe aufgesetzt und das Thermometer richtig im Ohr positioniert wird. Dann erneut messen. (blinkend) HI = zu hoch LO = zu niedrig

Systemfehler Warten, bis sich das Gerät nach 1 Minute ausschaltet und dann wieder einschalten. Falls der Fehler nicht behoben ist, ... Batterien herausnehmen und wieder neu einsetzen. Falls diese Maßnahmen erfolglos bleiben, ... muss das Gerät an den Welch Allyn Kundendienst geschickt werden. 6021220_Pro4000_S4-76 Seite 11 Dienstag, 15. März 2005 3:03 15 Fehlerbehebung Fehlermeldung Situation Lösung Batterie ist schwach, korrekte Messungen können jedoch noch durchgeführt werden. Neue Batterien einlegen. Batterie ist zu schwach, um korrekte Messungen durchführen zu können. Neue Batterien einlegen. Haben Sie weitere Fragen? Rufen Sie den Welch Allyn Kundendienst an (siehe Seite 2). Neue Batterien einsetzen Ther moS can

Das Thermometer ist mit zwei 1,5 Volt Batterien AA (LR 6) ausgestattet. Um eine optimale Leistung zu erzielen, empfehlen wir Duracell® Alkaline Batterien. Setzen Sie neue Batterien ein, wenn das Batteriesymbol auf der Anzeige erscheint. Öffnen Sie das Batteriefach. Entfernen Sie die Batterien und ersetzen diese durch neue Batterien. Stellen Sie dabei sicher, dass die Pole auch korrekt ausgerichtet sind. Schieben Sie den Deckel wieder auf das Batteriefach, bis er einrastet. Verbrauchte Batterien gehören nicht in den Hausmüll. Geben Sie diese bitte bei entsprechenden Sammelstellen bzw. im Handel ab. Kalibrierung Das Thermometer wird werkseitig kalibriert. Wird das Instrument gemäß dieser Gebrauchsanweisung benutzt, ist kein Nachkalibrieren notwendig. Falls Sie Zweifel an der Messgenauigkeit haben, wenden Sie sich bitte an Ihr Welch Allyn Service Center. Das Herstellungsdatum wird durch die LOT Nummer im Batteriefach angezeigt. Die erste Zahl nach LOT stellt die letzte Ziffer des Herstellungsjahres dar. Die nächsten 3 Ziffern ergeben den Tag im Herstellungsjahr. Beispiel: LOT 0116 xx xx – dieses Produkt wurde am 116. Tag des Jahres 2000 produziert.

6021220_Pro4000_S4-76 Seite 12 Dienstag, 15. März 2005 3:03 15 Technische Daten Angezeigter Temperaturbereich: 20 bis 42,2 °C (68 bis 108 °F) Betriebsbereitschaft bei Umgebungstemperatur: 10 bis 40 °C (50 bis 104 °F) Auflösung der LCD-Anzeige: 0,1 °C oder °F Genauigkeit im angezeigten Temperaturbereich: ± 0,2 °C (35,5–42 °C) (95,9–107,6 °F) ± 0,3 °C (außerhalb des o.g. Temperaturbereichs) Klinische Wiederholgenauigkeit: ± 0,14 °C (± 0,26 °F) Lebensdauer neuer Batterien: 1/2 Jahre / 1000 Messungen Anwendungsteil des Typs BF. Änderungen vorbehalten. Dieses Gerät entspricht folgenden Normen: DIN EN 60601-1: 3/96 «Medizinische elektrische Geräte» – Teil 1: Allgemeine Festlegungen für die Sicherheit DIN EN 12470-5: 2003 «Medizinische Thermometer» – Teil 5: Anforderungen an Infrarot-Ohrthermometer (mit Maximumvorrichtung) Dieses Gerät entspricht den Bestimmungen der EG-Richtlinie 93/42/EEC (Richtlinie für medizinische Geräte).

Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden Rückgabe- und Sammelsystemen zu. Garantie Als Hersteller übernehmen wir für dieses Gerät – nach Wahl des Käufers zusätzlich zu den gesetzlichen Gewährleistungsansprüchen gegen den Verkäufer – eine Garantie von 3 Jahren ab Kaufdatum. Innerhalb dieser Garantiezeit beseitigen wir nach unserer Wahl durch Reparatur oder Austausch des Gerätes unentgeltlich alle Mängel, die auf Material- oder Herstellungsfehlern beruhen. Die Garantie kann in allen Ländern in Anspruch genommen werden, in denen dieses Braun Gerät von uns autorisiert verkauft wird. Von der Garantie sind ausgenommen: Schäden durch unsachgemäßen Gebrauch, normaler Verschleiß und Verbrauch sowie Mängel, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unerheblich beeinflussen. Bei Eingriffen durch nicht von uns autorisierte Braun Kundendienstpartner sowie bei Verwendung anderer als Original Braun Ersatzteile erlischt die Garantie. Im Garantiefall senden Sie das Gerät mit Kaufbeleg bitte an einen autorisierten Servicehändler oder an den Welch Allyn Kundendienst (siehe Seite 2).

6021220_Pro4000_S4-76 Seite 15 Dienstag, 15. März 2005 3:03 15 Product description

6021220_Pro4000_S4-76 Seite 16 Dienstag, 15. März 2005 3:03 15

6021220_Pro4000_S4-76 Seite 24 Dienstag, 15. März 2005 3:03 15 Description du produit

6021220_Pro4000_S4-76 Seite 25 Dienstag, 15. März 2005 3:03 15

6021220_Pro4000_S4-76 Seite 33 Dienstag, 15. März 2005 3:03 15 Descripción del producto

6021220_Pro4000_S4-76 Seite 34 Dienstag, 15. März 2005 3:03 15

6021220_Pro4000_S4-76 Seite 42 Dienstag, 15. März 2005 3:03 15 Descrição do termómetro

6021220_Pro4000_S4-76 Seite 50 Dienstag, 15. März 2005 3:03 15

6021220_Pro4000_S4-76 Seite 51 Dienstag, 15. März 2005 3:03 15 Descrizione del prodotto

6021220_Pro4000_S4-76 Seite 52 Dienstag, 15. März 2005 3:03 15

6021220_Pro4000_S4-76 Seite 61 Dienstag, 15. März 2005 3:03 15 Körpertemperatur Die normale Körpertemperatur bewegt sich innerhalb eines bestimmten Bereiches. Wie die nachfolgende Tabelle@ zeigt, variiert der Normalbereich je nach Messmethode. Daher können Messergebnisse verschiedener Messstellen, selbst wenn die Messungen zeitgleich vorgenommen wurden, auch nicht unmittelbar miteinander verglichen werden. Axillar: 34,7 °C – 37,3 °C 94,5 °F – 99,1 °F Oral: 35,5 °C – 37,5 °C 95,9 °F – 99,5 °F Rektal: 36,6 °C – 38,0 °C 97,9 °F – 100,4 °F ThermoScan ” : 35,8 °C – 38,0 °C 96,4 °F – 100,4 °F Die Normaltemperatur eines Menschen nimmt auch mit dem Alter ab. Die folgende Tabelle zeigt die ThermoScan Normalbereiche nach Altersgruppen: ThermoScan Normalbereiche nach Altersgruppen ”: 0 – 2 Jahre 36,4°C – 38,0 °C 97,5 °F – 100,4 °F 3 – 10 Jahre 36,1°C – 37,8 °C 97,0 °F – 100,0 °F 11 – 65 Jahre 35,9°C – 37,6 °C 96,6 °F – 99,7 °F > 65 Jahre 35,8°C – 37,5 °C 96,4 °F – 99,5 °F Der Normalbereich kann von Person zu Person schwanken und unterliegt vielen Einflussgrößen wie z. B. Tageszeit, Aktivitätsgrad, Medikamenteneinnahme und Geschlecht.

1. Chamberlain, J.M., Terndrup, T.E., New Light on Ear Thermometer Readings,

Contemporary Pediatrics, März 1994.

2. Chamberlain, J.M., et al., Determination of Normal Ear Temperature with an Infrared

Emission Detection Thermometer, Annals of Emergency Medicine, Januar 1995. 6021220_Pro4000_S4-76 Seite 62 Dienstag, 15. März 2005 3:03 15 So verwenden Sie Ihr Braun ThermoScan Thermometer

Um genaue Messergebnisse zu erhalten, verwenden Sie für jede Messung eine neue, saubere Schutzkappe.

Sobald die Schutzkappe aufgesetzt wurde, schaltet sich das Thermometer automatisch ein. Warten Sie auf das Bereitschaftssignal.

Setzen Sie den Messkopf so weit wie möglich in den Gehörgang ein und drücken Sie die Start Taste.

Wurde der Messkopf für die Dauer der gesamten Messung korrekt im Gehörgang platziert, bestätigt ein langer Signalton das Ende der Messung. Sie können sicher sein, Ihre Temperatur präzise gemessen zu haben. Das Ergebnis erscheint auf der Anzeige. Zur Messung bei einer anderen Person hilft das «ExacTemp»-Licht. Das Licht blinkt, wenn der Messkopf während des Messvorgangs richtig positioniert ist und leuchtet dauerhaft auf, wenn eine korrekte Messung stattgefunden hat. 6021220_Pro4000_S4-76 Seite 63 Dienstag, 15. März 2005 3:03 15 Body temperature Normal body temperature is a range. The following table@ shows that ranges of normal also vary by site. Therefore, readings from different sites, even if taken at the same time, should not be directly compared. Axillary:
