Produkttyp	Infrarot-Ohrthermometer für medizinische Zwecke
Marke	KAZ
Modell	IRT 3020
Stromversorgung	2 Lithium-Batterien CR2032
Messbereich	34 °C bis 42,2 °C (93,2 °F bis 108 °F)
Genauigkeit (klinische Reproduzierbarkeit)	± 0,21 °C (± 0,37 °F)
Anzeigeauflösung	0,1 °C oder 0,1 °F
Umgebungstemperatur bei Verwendung	10 °C bis 40 °C
Lagertemperatur	-20 °C bis 50 °C, Luftfeuchtigkeit ≤ 95%
Technologie	Infrarot-Tympanal (8 Messungen/Sekunde)
Speicher	Letzte Temperatur (MEM-Anzeige)
Anzeige	LCD-Bildschirm ohne Hintergrundbeleuchtung
Abmessungen (L × B × H) geschätzt	15 × 3 × 3 cm
Geschätztes Gewicht	80 g (mit Batterien)
Material	ABS-Kunststoff
Kompatible Einweg-Aufsätze	Braun ThermoScan LF 40
Garantie	2 Jahre
Normen	CE, DIN EN 60601-1, DIN EN 12470-5
Wartung	Reinigen Sie die Linse mit einem alkoholgetränkten Tupfer, 45 Minuten trocknen lassen
Sicherheit	Nicht ohne Aufsatz verwenden, nicht eintauchen, für den Hausgebrauch

Häufig gestellte Fragen - IRT 3020 KAZ

Wie verwende ich das Thermometer KAZ IRT 3020?

Stellen Sie sicher, dass ein sauberer Einweg-Aufsatz angebracht ist. Drücken Sie die Taste ©/mem, um das Gerät einzuschalten. Ziehen Sie das Ohr nach hinten (Kinder <1 Jahr) oder nach oben und hinten (Kinder >1 Jahr und Erwachsene). Führen Sie die Linse vorsichtig in den Gehörgang ein und drücken Sie die Messtaste. Ein Piepton bestätigt die Messung. Entfernen Sie das Thermometer und lesen Sie die Temperatur ab. Ersetzen Sie den Aufsatz nach jeder Verwendung.

Wie genau ist das Thermometer?

Die klinische Reproduzierbarkeit beträgt ± 0,21 °C (± 0,37 °F). Die Anzeigeauflösung beträgt 0,1 °C. Abweichungen von ± 0,2 bis 0,3 °C zwischen aufeinanderfolgenden Messungen sind normal.

Wie reinige ich die Linse des Thermometers?

Wenn das Thermometer ohne Aufsatz verwendet wird, reinigen Sie die Linse mit einem Wattepad oder einem weichen, alkoholgetränkten Tuch. Halten Sie das Thermometer mit der Linse nach unten, um das Eindringen von Flüssigkeit zu vermeiden. Lassen Sie es mindestens 45 Minuten trocknen, bevor Sie es erneut verwenden.

Was tun, wenn das Display HI°C oder LO°C anzeigt?

HI°C zeigt eine zu hohe Temperatur (>42,2°C) an, LO°C eine zu niedrige (<34°C). Überprüfen Sie, ob der Aufsatz sauber und richtig im Ohr positioniert ist. Wenn das Problem bestehen bleibt, warten Sie 2 Minuten und versuchen Sie es erneut.

Wann müssen die Batterien gewechselt werden?

Das Batteriesymbol ( ) erscheint, wenn die Batterien schwach sind, das Gerät aber noch funktioniert. Wenn das leere Display-Symbol erscheint, sind die Batterien zu schwach. Ersetzen Sie beide Batterien CR2032, indem Sie das Batteriefach mit einem Kugelschreiber öffnen.

Kann ich das Thermometer ohne Einweg-Aufsatz verwenden?

Nein. Das Thermometer funktioniert nicht ohne Aufsatz. Das Display zeigt 30,9°C und eine Fehlermeldung an. Bringen Sie immer einen sauberen Einweg-Aufsatz vor jeder Messung an, um Genauigkeit und Hygiene zu gewährleisten.

Wie wechsle ich von Celsius zu Fahrenheit?

Schalten Sie das Thermometer ein (nicht im Speichermodus). Halten Sie die Taste ©/mem gedrückt und drücken Sie dann die Messtaste. Lassen Sie die Messtaste los, um zwischen °C und °F zu wechseln. Lassen Sie die Taste ©/mem los, um die Auswahl zu bestätigen.

Wie lösche ich den Temperaturspeicher?

Drücken Sie die Taste ©/mem für mindestens 5 Sekunden, bis das Betriebsbereit-Symbol erscheint. Alle gespeicherten Temperaturen werden gelöscht.

Was ist die normale Temperatur mit diesem Thermometer?

Die normale Temperatur variiert je nach Alter: 0-2 Jahre: 36,4-38,0°C; 3-10 Jahre: 36,1-37,8°C; 11-65 Jahre: 35,9-37,6°C; >65 Jahre: 35,8-37,5°C. Es ist wichtig, Ihre Basistemperatur bei guter Gesundheit zu ermitteln.

Was tun, wenn sich das Gerät nicht einschalten lässt?

Überprüfen Sie zunächst den Batteriezustand: Ersetzen Sie die Batterien CR2032 bei Bedarf. Wenn das Problem weiterhin besteht, entfernen Sie die Batterien, warten Sie 2 Minuten und setzen Sie sie wieder ein. Falls der Fehler bestehen bleibt, wenden Sie sich an den Braun-Kundendienst.

BEDIENUNGSANLEITUNG IRT 3020 KAZ

Haben Sie Fragen zu dieser Produkt?

Rufen Sie an (gebührenfrei): 00 800 27 28 64 63 00 800 BRAUNINFOLINE

F Vouaves des questions sur ce produit? Appelez Braun France: 0147487070
Servizio consumatori: [phone]
NL Heeft u vragen over dit produit? Bel Braun Consumen-infolijn: 0 800-445 53 88

Internet: www.braun.com

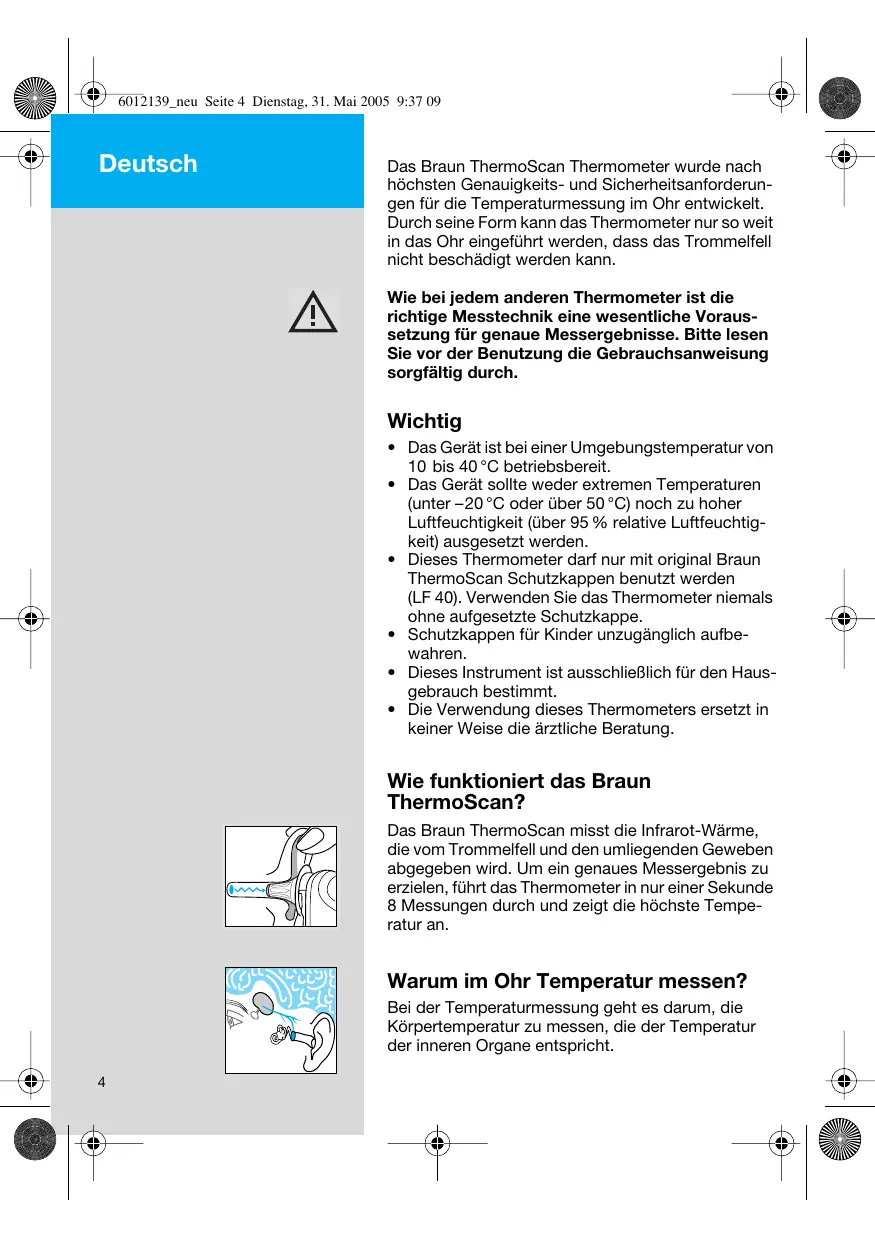

Das Braun ThermoScan Thermometer wurde nach hocksten Genauiqkeits- und Sicherheitsanforderungen für die Temperaturmessung im Ohr entwickelt. Durch seine Form kann das Thermometer nur so welt in das Ohr eingeführt werden, dass das Trommelfell nicht beschädigt werden kann.

Wie bei jedem anderen Thermometer ist die richtige Messtechnik eine wesentliche Voraussetzung für genaue Messergebnisse.itte lessen Sie vor der Benutzung die Gebrauchsanweisung sorgfältig durch.

Wichtig

• Das Gerät ist bei einer Umgebungstemperatur von 10 bis 40^ betriebsbereit.
• Das Gerät sollte weder extremen Temperaturen (unter -20^ oder über 50^ ) noch zu hoher Luftfeuchtigkeit (über 95% relative Luftfeuchtigkeit) ausgesetzt werden.
• Dieses Thermometerarf nur mit original Braun ThermoScan Schutzkappenbenutz werden (LF 40).Verwenden Sie das Thermometer niemals ohne aufgesetzte Schutzkappe.
• Schutzkappen für Kinder unzugänglich aufbewahren.
• Dieses Instrument ist ausschließlich für den Hau-gebrauch bestimmt.
  Die Verwendung these Thermometers ersetzt in keiner Weise die arztliche Beratung.

Wie Funktioniert das Braun ThermoScan?

Das Braun ThermoScan misst die Infrarot-Wärme, die vom Trommelfell und den umliegenden Geweben abgegeben wird. Um ein genaues Messergebnis zu erzielen, führt das Thermometer in nur einer Sekunde 8 Messungen durch und zeigt die höchste Temperatur an.

Warum im Ohr Temperatur messen?

Bei der Temperaturmessung geh es darum, die Körpertemperatur zu messen, die der Temperatur der inneren Organe entspricht.

Eine im Ohr gemessene Temperatur spiegelt die Körperkerntemperatur bereitsGENAU wider, da das Trommelfell und das Temperaturkontrollzentrum im Gehirn, der Hypothalamus, von gemeinsamen BlutgefäBen versorgt werden. Daher werden Veränderungen der Körpertemperatur im Ohr schneller und genauer angezeigt als an anderen Stellen.

• Achselmessungen geben ether Aufschluss über die Hauttemperatur und sind davon kein verlässlicher Indikator für die Körpertemperatur.
• Im Mund gemessene Temperaturen werden durch Trinken, Essen und schnelles Atmen beeinflusst.
• Rektal gemessene Temperaturen können nur zeitverzögt Veränderungen der Körperperkentemperatur anziegen. Außendem besteht bei dieser Methode die Gefahr der Ansteckung.

Normale Körpertemperatur

Die normale Körpertemperatur bewegt sich innerhalb eines Bereiches. Wie die nachfolgende Tabelle zeigt, variert der Normalbereich je nach Messmethode. Daher können Messergebnisse verschiedene Messstellen auch nicht unmittelbar miteinander verglichen werden.

Normalbereiche unterschiedlicher Messmethoden:

Axillar (Achsel): 34,7 - 37,3 °C

Oral: 35,5-37,5°C

Die Körpertematur eines Menschen nimmt auch mit dem Alter ab. Die folgende Tabelle zeigt ThermoScan Normalbereiche nach Altersgruppen.

ThermoScan Normalbereiche nach Altersgruppen:

0-2Jahre 36,4-38,0℃

3-10 Jahre 36,1-37,8°C

11-65 Jahre 35,9-37,6 °C

65 Jahre 35,8-37,5°C

• Jedoch unterliegt der Normalbereich von einer Person zur anderen leichten Schwankungen. Daher ist es wichtig, die jeweiligen Normalbereiche für sich und ihre Familie zu bestimmen. Mit Braun ThermoScan kann diese einfach und Schnell erfolgen. Üben Sie die Temperaturmessung bei sich selbst und anderen Familienmitgliedern - idealerweise im gesunden Zustand -, um den Normalbereich für jeder Einzelnen zu bestimmen.

Hinweis: Wenn Sie einen Arzt zu Rate ziehen, weisen Sieihn daraufhin, dass die gemessene ThermoScan Temperatur eine im Ohr gemessene Temperatur ist, und nennen Sie, falls möglich, die normale Temperatur der betreffenden Person zum Vergleich.

Gerätebeschreibung

1. Schutzkappe
2. Messspitze
3. Schutzkappen-Fuhler
4. Schutzkappenabwurf-Taste
5. LCD-Anzeige
6. Taste für die Beleuchtung der LCD-Anzeige (nur bei IRT 3520)
7. «© / mem» Taste (Einschhalt-/Speicherfunktion)
8. Batteriefach-Verriegelung
9. Batteriefach-Abdeckung
10. Aktivierungskriopf
11. Aufkleber
12. Aufbewahrungsbeutel

So verwenden Sie Ihr Braun ThermoScan Thermometer

1. Es muss immer eine neue, saubere Schutzkappe aufgesetzt sein, um genaue Messergebnisse zu erhalten. Ohne Schutzkappe Funktioniert das Thermometer nicht.

1. « / mem» Taste drucken.

Die LCD-Anzeige wird aktiviert und zeitigt alle Segmente.

Das Thermometer ist betriebsbereit, wenn das Bereitschaftssymbol in der Anzeige erscheint.

1. Durch Zurückziehen der Ohrmuschel streckt sich der Gehörgang und erhögt eine frei Sichte auf das Trommelfell.

Kinder unter einem Jahr:

Ohrmuschel gerade nach hinten ziehen.

Kinder ab 1 Jahr und Erwachsene:

Ohrmuschel schrag nach oben ziehen.

1. Wahrend die Ohrmuschel gezogen wird, die Messpitze behutsam so welt wie möglich in den Gehörgang einsetzen und den Aktivierungsknopf drücken. Aktivierungsknopf loslassen, wenn ein Signalton zu hören ist. Diese bestätigt, dass der Messvorgang abgeschlossen ist.
2. Messspitze aus dem Ohrnehmen. Die gemessene Temperatur wird angezeigt.
3. Ersetzen Sie die Schutzkappe nach jeder Messung: Drücken Sie die Schutzkappenabwurf-Taste und setzen Sie eine neue, saubere Schutzkappe auf.
4. Eine neue Messung kann erfolgen, wenn das Bereitschaftssymbol in der LCD-Anzeige zu setzen ist. Das Thermometer schaltet sich automatisch aus, wenn zwei Minuten lang keine Taste betätigst wurde.

In den folgenden Fällen empfehlen wir, drei Messungen im selbst Ohr vorzunehmen. Sind die Werte unterschiedlich, ist der hochste Messwert zu verwenden:

• bei Neugeborenen in den ersten 90 Lebensstagen,
• bei Kindern unter 3 Jahren mit geschwächtem Immunosystem, bei denen das Vorhandsein von Fieber von kritischer Bedeutung ist,
• wenn Sie anfangen, das Braun ThermoScan zu verwenden und sich mit der richtigen Messtechnik vertraut machen sollen.

Wichtig: Wie bei jedem anderen Thermometer konnen gingfugige Messsschwankungen (± 0,2 - 0,3^) auftreten, wenn aufeinander folgende Messungen gemacht werden.

Nutzliche Hinweise

• Es kann vorkommen, dass die im rechten Ohr gemessene Temperatur von der im linken gingefugig abweicht. Daher sollte bei wiederholten Messungen immer im Selben Ohr gemessen werden.
• Wenn man längerere Zeit auf dem Ohr liegt, in dem anschließend die Temperatur gemessen werden soll, kann es zu higheren Messergebnissen kommt. Wir empfehlen in thisem Fall, ein paar Minuten zu warten.
  Das Ohr darf nicht durch z. B. eine große Ansammlung von Ohrenschmalz verstopt sein.

Speicherfunktion

ThermoScan speichert die zuletzt gemessene Temperatur, bevor sich das Thermometer ausschaltet.

Drucken Sie die «© / mem» Taste, um in den Speichermodus zu gelangen.

Sofern das Bereitschaftssymbol sightbar ist, kann auch im Speichermodus jederzeit eine neue Temperaturmesung durchgefuhrt werden.

IRT 3020

Die gespeicherte Temperatur wird zusammen mit dem MEM Symbol angezeigt. Um den Speichermodus zu verlassen, die «© / mem» Taste nochmals drücken.

IRT 3520

Dieses Modell bietet 8 Speicherplätze für gemessene Temperaturen.

Wird die «© / mem» Taste gedrückt, erscheint auf der LCD-Anzeige zunachst die Nummer des Speicherplatzes (z. B. MEM 1), nach dem Loslassen der «© / mem» Taste wird die gespeicherte Temperatur angezeigt.

Mit jedem weiteren Drücken der «© / mem» Taste kann man die Speicherplätze (bis MEM 8) nacheinander aufrufen. Ist ein Speicherplatz leer, so erscheint «- - - - °C».

Um nach der letzten Speicheranzeige (MEM 8 oder «———°C») den Speichermodus zu verlassen, drücken Sie die «© / mem» Taste nochmals.

Speicher loschen

Halten Sie die «© / mem» Taste mindestens 5 Sekunden lang gedrückt, um den Speicher zu Löschen.

Wird die « / mem» Taste losgelassen, erscheint wieder das Bereitschaftssymbol .

Beleuchting der LCD-Anzeige

(nur Modell IRT 3520)

fürleichtesAblesenauchbeiNacht.

Umstellen der Messskala

MEM

^ F

Dieses Thermometer wird mit Celsius-Einstellung gefleert. Sollte die Temperatur in Fahrenheit (°F) angezeigt werden, ist wie folgt vorzugehen:

• Thermometer einschalten. (Falls es bereits eingeschaltet ist, sicherstellen, dass es nicht im Speichermodus ist.)
• «© / mem» Taste drucken und halten. Aktivierungsknopf drucken und wieder loslassen: Das Thermometer befindet sich nun im Mess-skala-Umschaltmodus.
• Durch ein weiteres Drucken des Aktivierungsknopfes wird die Fahrenheit-Skala eingestellt, «F» entscheidet in der LCD-Anzeige. Jedes weitere Drucken schaltet zwischen Fahrenheit- und Celsius-Skala hin und her.
• Wird die «⊙ / mem» Taste losgelassen, erscheint wieder das Bereitschaftssymbol.

Alle gespeicherten Temperaturen werden automatisch in die gewählte Messskala umgerechnet und entsprechend angezeigt.

Pflege und Reinigung

Die Linse der Messspitze ist das empfindlichste Teil des Thermometers. Sie muss stets sauber und intakt sein, um genaue Messungen zu garantieren.

Wird das Thermometer einmal versehentlich ohne Schutzkappe verwendet, muss die Messspitze wie folgt gereinigt werden:

• Halten Sie das Thermometer mit der Messspitze nach unten, um zu verhindern, dass Flüssigkeit in die Messspitze eintritt. Reinigen Sie die Oberfläche der Linse behutsam mit einem Watte-stäbchen, das mit Alkohol befeuchtet wurde.
• Nach dem Reinigen mindestens 45 Minuten trocknen halten, bevor wieder eine Schutzkappe aufgesetzt und gemessen wird. Ist die Linse der Messspitze beschädigt, senden Sie das Thermometer an den Braun Kundendienst.

Die LCD-Anzeige und das Gehäuse des Thermometers mit einem weichen, trockenen Tuch reinigen.

Keine aggressiven Reinigungsmittel verwenden. Das Gerät weder in Wasser noch andere Flüssigkeiten tauchen.

Gerät und Schutzkappen an einem trockenen, staubfreien Ort aufbewahren und vor direkter Sonneneinstrahlung schützen.

Die Temperatur am Aufbewahrungsord solle einigermaßen konstant im Bereich zwischen 10 und 40^ liegen.

Zusätzliche Schutzkappen (LF 40) sind beim Braun Kundendienst oder in Geschäften erhältlich, die Braun ThermoScan führen.

LCD-Anzeige	Fehlerbehandlung
	Situation	Lösung
	Keine Schutzkappe aufgesetzt.	Schutzkappe aufsetzen.
	Keine Schutzkappe aufgesetzt, und der Aktivierungsknopf wurde im Ohr gedrückt!	Stellen Sie sicher, dass die Linse der Messspitze sauber ist. Ggf. reinigen. Signalton ertönt bis zum Aufsetzen einer Schutz-kappe.
	Umgebungstemperatur liegt nicht innerhalb des zulässigen Bereiches (10 - 40 °C) oder ändert sich zu schnell.	Thermometer 30 Minuten in einem Raum mit einer Temperatur zwischen 10 und 40 °C aufbewahren, dann Dort erneut messen.
	Gemessene Temperatur liegt nicht innerhalb des Bereiches der menschlichen Körpertematur (34 - 42,2 °C).	Sicherstellen, dass eine neue, saubere Schutzkappe aufge-setzt und das Thermometer richtig im Ohr positioniert wird. Dann erneut messen.
	HI = zu hoch LO = zu niedrig
	Systemfehler	2 Minuten warten, bis sich das Gerät ausschaltet, dann wieder einschalten. ... Batterien Herausnahmen und wieder einsetzen. ... muss das Gerät an den Braun Kundendienst geschickt werden.
	Falls der Fehler noch nicht behoben ist, Falls obige Maßnahmen nicht geholfen haben,
	Batterie ist schwach, aber korrekte Messungen können noch durchgeführt werden. (Bei IRT 3520 Funktioniert die LCD-Beleuchtung nicht mehr.)	Neue Batterien einsetzen.

Neue Batterien einsetzen

Das Gerät wird mit 2 Lithium-Zellen (3 Volt, CR 2032) ausgeliefert. Setzen Sie neue Batterien ein, wenn das Batteriesymbol auf der LCD-Anzeige erscheint.

Drucken Sie (z. B. mit der Spitze eines Kugelschreiben) auf die Batteriefach-Verriegelung und schiben Sie die Batteriefach-Abdeckung in Pfeilrichtung nach unten weg. Setzen Sie zwei neue Batterien polrlichtig ein. Schiben Sie die Batteriefach-Abdeckung wieder ein, bis sie einrastet.

Verbrauchte Batterien gehören nicht in den Hausmüll. Geben Sie dieseitte bei entsprechenden Sammelstellen oder im Handel ab.

Kalibrierung

Das Thermometer wird werkssheit kalibriert. Wird das Instrument gemäß dieser Gebrauchsanweisung benutzt, ist kein Nachkalibrieren notwendig. Falls Sie Zweifel an der Messgenauigkeit haben, schicken Sie das Gerät an den Braun Kundendienst.

Aufschluss über das Herstellungsdatum gibt die LOT-Nummer, die sich im Batteriefach befindet. Die erstige Stelle nach LOT entspricht der letzten Stelle des Herstellungsjahres. Die zwei folgenden Stellen beziehen sich auf die Kalenderwoche im Herstellungsjahr.

Beispiel: LOT 142xxxxxxxxxx

Dieses Thermometer wurde in der 42. Woch des Jahres 2001 produziert.

Technische Daten

Angezeigter Temperaturbereich:

Betriebsbereitschaft bei Umgebungstemperatur:

34-42,2°C

von 10 bis 40^

Auflosung der LCD-Anzeige: 0,1°C

Genauigkeit im angezeigten

Temperaturbereich:

Klinische

Wiederholgenauigkeit:

Lebensdauer neuer

Batterien:

± 0,2^

± 0,21^ (± 0,37^)

2 Jahre / 1000 Messungen

Änderungen vorbehalten.

Anwendungsteil des Typs BF

Dieses Gerat entspricht folgenden Normen:

DIN EN 60601-1: 3/96 «Medizinische elektrische

Geräte»

Teil 1: Allgemeine Festlegungen für die Sicherheit

DIN EN 12470-5:

2003 «Medizinische Thermometer» -

Teil 5: Anforderungen an Infrarot-Ohrthermometer

(mit Maximumvorrichtung)

Dieses Gerät entspricht den Bestimmungen der EG-Richtlinie 93/42/EEC (Richtlinie für medizinische Geräte).

0297

ELEKTRISCHE MEDIZINISCHE GERÄTE erfordern besondere Vorsichtsmaßnahmen, was die elektromagnetische Verträglichkeit (EMV) anbefrift. Um ausfuhrliche Informationen über EMV-Richtlinien zu erhalten, wählten Sie die Nummer des Braun Kundenstests (siehe Seite 2).

Tragbare und mobile Hochfrequenz-Kommunikationsgeräte können die Funktionsfähigkeit von ELEKTRISCHEN MEDIZINISCHEN GERÄTEN beeinträchtigen.

Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden Rückgabe- und Sammelsystemen zu.

Garantie

Als Hersteller übernehmen wir für diese Gesätten gewährleistungsansprüchen gegen den Verkauf - eine Garantie von 2 Jahren ab Kaufdatum. Innerhalb dieser Garantiezeit beseitigen wir nach unserer Wahl durch Reparatur oder Austausch des Gerätes unentgeltlich alle Mängel, die auf Material- oder Herstellungsfehlern berufen. Die Garantie kann in allen Ländern in Anspruch genommen werden, in denen ceses Braun Gerät von uns autorisiert verkauft wird.

Von der Garantie sind ausgenommen: Schäden durch unsachgemäßen Gebrauch, normaler Verschleiß und Verbrauch sowie Mängel, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unherblich beeinflussen. Bei Eingriffen durch nicht von uns autorisierte Braun Kundendienstpartner sowie bei Verwendung anderer als Original Braun Ersatzteile erlischt die Garantie.

Im Garantiefall senden Sie das Gerät mit Kaufbelegitte an einen autorisierten Braun Kundendienst-partner. Die Anschrift fur Deutschland konnen Sie Kostenlos unter 00800/27 2864 63 erfragen.
