PRO 3000 - Thermomètre médical électronique KAZ - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermomètre médical électronique
Marque	KAZ (Braun ThermoScan)
Modèle	PRO 3000
Alimentation	2 piles au lithium CR2032/DL2032
Plage de température affichée	20 °C à 42,2 °C
Température ambiante de fonctionnement	10 °C à 40 °C
Précision (35,5-42,0 °C)	± 0,2 °C
Résolution d'affichage	0,1 °C ou 0,1 °F
Technologie de mesure	Infrarouge auriculaire (8 mesures/seconde)
Affichage	Écran LCD avec éclairage
Fonction mémoire	Dernière température mémorisée
Commutation d'échelle	°C / °F
Mode d'emploi	Auriculaire : tirer l'oreille, insérer la sonde, appuyer sur le bouton de lecture
Entretien et nettoyage	Nettoyer la lentille avec un tampon d'ouate et alcool ; ne pas immerger
Sécurité	Protecteur de sonde obligatoire ; forme de sonde anti-insertion profonde
Accessoires inclus	Boîtier de rangement, protecteurs de sonde (non spécifié nombre)
Pièces détachées disponibles	Protecteurs de sonde ThermoScan Braun
Durée de vie des piles	Environ 5000 prises de température
Garantie	3 ans (sur présentation du bon d'achat)
Normes	Directive européenne 93/42/EEC (dispositifs médicaux)

FOIRE AUX QUESTIONS - PRO 3000 KAZ

Comment utiliser le thermomètre PRO 3000 ?

Installez un protecteur de sonde propre sur la sonde. Allumez l'appareil avec la touche ©/mem. Tirez l'oreille (vers l'arrière pour les jeunes enfants, vers le haut et l'arrière pour les plus de 1 an et adultes). Insérez délicatement la sonde dans le conduit auditif et appuyez sur le bouton de lecture. Relâchez après le bip. Retirez le thermomètre et lisez la température.

Quelle pile utiliser et comment la remplacer ?

Utilisez des piles au lithium CR2032 ou DL2032. Ouvrez le couvercle du compartiment des piles avec un stylo bille, appuyez sur le ressort, retirez les piles usagées et insérez les neuves en respectant la polarité.

Comment nettoyer la lentille du thermomètre ?

Essuyez doucement la lentille avec un tampon d'ouate légèrement humidifié d'alcool, puis essuyez avec un tampon sec et propre. Laissez sécher au moins 5 minutes avant la prochaine mesure. Ne touchez la lentille que pour le nettoyage.

Pourquoi l'écran affiche-t-il 'HI' ou 'LO' ?

'HI' indique une température trop élevée ( > 42,2 °C) et 'LO' une température trop basse ( < 20 °C). Vérifiez que le protecteur de sonde est propre et bien installé, et que la sonde est correctement placée dans l'oreille.

Que faire si le thermomètre ne s'allume pas ?

Vérifiez les piles : si le symbole pile apparaît, remplacez-les. Assurez-vous qu'elles sont installées dans le bon sens. Si le problème persiste, attendez 30 secondes ou retirez/remettez les piles pour réinitialiser.

Comment passer de l'échelle Celsius à Fahrenheit ?

Allumez le thermomètre en appuyant sur ©/mem. Maintenez enfoncé ©/mem puis appuyez sur le bouton de lecture. Relâchez le bouton de lecture pour entrer en mode changement d'échelle. Appuyez à nouveau sur le bouton de lecture pour basculer entre °C et °F. Relâchez ©/mem pour valider.

Pourquoi la température affichée varie-t-elle entre l'oreille gauche et droite ?

Il est normal d'avoir une différence. Prenez toujours la température dans la même oreille pour un suivi cohérent. Si vous changez d'oreille, attendez quelques minutes.

Comment utiliser le mode mémoire ?

Appuyez sur la touche ©/mem. La dernière température prise s'affiche avec le symbole MEM. Vous pouvez prendre une nouvelle mesure pendant que le mode mémoire est actif. Pour quitter, appuyez à nouveau sur ©/mem.

Quels sont les avantages de la température auriculaire ?

La température auriculaire reflète la température centrale du corps car le tympan est irrigué par les mêmes vaisseaux que l'hypothalamus. Les variations sont détectées plus tôt qu'aux aisselles, au rectum ou dans la bouche.

Comment savoir si le thermomètre est correctement étalonné ?

Le thermomètre est étalonné en usine. Si vous doutez de sa précision, contactez un centre de service après-vente Welch Allyn. Ne modifiez jamais la lentille ou la sonde, cela affecterait l'étalonnage.

MODE D'EMPLOI PRO 3000 KAZ

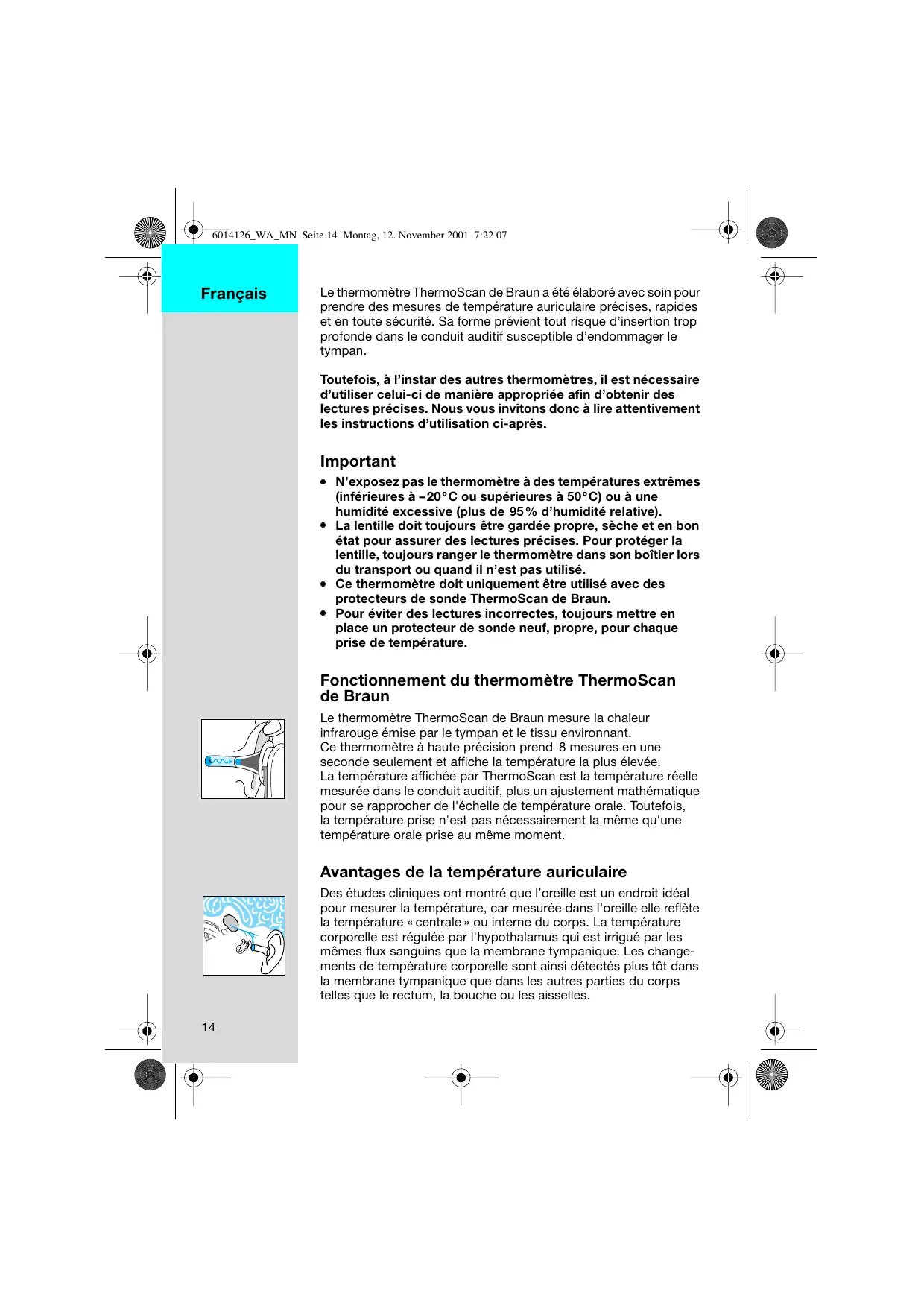

Le thermomètre ThermoScan de Braun a été élaboré avec soin pour prendre des mesures de température auriculaire précises, rapides et en toute sécurité. Sa forme prévient tout risque d'insertion trop profonde dans le conduit auditif susceptible d'endommager le tympan.

Toutefois, à l'instar des autres thermomètres, il est nécessaire d'utiliser celui-ci de manière appropriée afin d'obtenir des lectures précises. Nous vous invitons donc à lire attentivement les instructions d'utilisation ci-après.

Important

• N'exposez pas le thermomètre à des températures extrêmes (inférieures à -20°C ou supérieures à 50°C) ou à une humidité excessive (plus de 95% d'humidité relative).
• La lentille doit toujours être gardée propre, sèche et en bon état pour assurer des lectures précises. Pour protéger la lentille, toujours ranger le thermomètre dans son boîtier lors du transport ou quand il n'est pas utilisé.
• Ce thermomètre doit uniquement être utilisé avec des protecteurs de sonde ThermoScan de Braun.
• Pour éviter des lectures incorrectes, toujours mettre en place un protecteur de sonde neuf, propre, pour chaque prise de température.

Fonctionnement du thermomètre thermoscan de braun

Le thermomètre ThermoScan de Braun mesure la chaleur infrarouge émise par le tympan et le tissu environnant.

Ce thermomètre à haute précision prend 8 mesures en une seconde seulement et affiche la température la plus élevée.

La température affichée par ThermoScan est la température réelle mesurée dans le conduit auditif, plus un ajustement mathématique pour se rapprocher de l'échelle de température orale. Toutefois, la température prise n'est pas nécessairement la même qu'une température orale prise au même moment.

Avantages de la température auriculaire

Des études cliniques ont montré que l'oreille est un endroit idéal pour mesurer la température, car mesurée dans l'oreille elle reflète la température « centrale » ou interne du corps. La température corporelle est régulée par l'hypothalamus qui est irrigué par les mêmes flux sanguins que la membrane tympanique. Les changements de température corporelle sont ainsi détectés plus tôt dans la membrane tympanique que dans les autres parties du corps telles que le rectum, la bouche ou les aisselles.

Les avantages de la prise de température auriculaire par rapport aux autres prises de températures : Renvoie uniquement la version corrigée du passage, en respectant les règles. N'ajoute aucun mot qui ne soit pas déjà présent ou clairement tronqué.

• La température axillaire reflète uniquement la température de la peau qui peut ne pas correspondre à la température corporelle interne.
• La température rectale reflète souvent avec retard les variations de la température interne du corps et particulièrement lors de changements rapides de température.
• La température buccale est souvent influencée par l'alimentation, la consommation de boissons, la position du thermomètre dans la bouche, la respiration ou même l'incapacité à fermer complètement la bouche.

Température du corps

La température normale du corps correspond à une fourchette de valeurs. Le tableau 1 ci-dessous indique que cette fourchette varie en fonction de la partie du corps où la température est prise. C'est pourquoi il ne faut pas établir de comparaison directe entre les températures prises en des endroits différents, même si elles sont prises au même moment.

Température axillaire: 34,7°C - 37,3°C

Température orale: 35,5°C - 37,5°C

Température rectale: 36,6°C - 38,0°C

ThermoScan2: 35,8°C - 38,0°C

La fourchette normale de température d'un individu tend également à décroître avec l'âge. Le tableau suivant indique les fourchettes normales de température avec ThermoScan en fonction de l'âge.

Fourchettes normales de températures avec thermoscan 2

0 - 2 ans	36,4°C - 38,0°C
3 - 10 ans	36,1°C - 37,8°C
11 - 65 ans	35,9°C - 37,6°C
plus de 65 ans	35,8°C - 37,5°C

La fourchette des températures normales varie d'une personne à l'autre et peut être influencée par de nombreux facteurs tels qu'un moment précis de la journée, le type d'activité, la prise de médicaments et le sexe de l'individu.

1. Chamberlain, J. M., Terndrup, T. E., New Light on Ear Thermometer Readings, Contemporary Pediatrics, mars 1994.
2. Chamberlain, J. M., et al., Determination of Normal Ear Temperature with an Infrared Emission Detection Thermometer, Annals of Emergency Medicine, janvier 1995.

Description du produit

1. Protecteur de sonde
2. Lentille
3. Sonde
4. Détecteur de protecteur de sonde
5. Éjecteur de protecteur de sonde
6. Affichage à cristaux liquides (écran LCD)
7. Touche pour éclairage de l'écran
8. Touche ©/mem (mise en marche / fonction de mémorisation)
9. Fermeture du compartiment des piles
10. Couvercle du compartiment des piles
11. Bouton de lecture
12. Messages sur autocollants
13. Boîtier de rangement

Mode d'opération du thermomètre braun thermoscan

1. Toujours mettre un ou un nouveau protecteur de sonde, propre, à chaque utilisation, pour garantir une lecture précise.

Mettez un nouveau protecteur de sonde propre. S'il est déjà en place, appuyez sur la touche ©/mem.

L'affichage à cristaux liquides (écran LCD) est activé, montrant toutes les fonctions.

Quand le symbol ⇒ est affiché, le thermomètre est prêt à l'emploi.

1. Exercez une traction sur l'oreille pour redresser le conduit auditif. Le thermomètre obtient ainsi une vision du tympan.

Pour les enfants âgés de moins d'un an:

Tirez l'oreille vers l'arrière.

Pour les enfants de plus d'un an et les adultes :

Tirez l'oreille vers le haut et vers l'arrière.

1. Pendant que vous tirez l'oreille, introduisez délicatement la sonde dans le conduit auditif et appuyez sur le bouton de lecture. Relâchez le bouton de lecture quand vous entendez un « bip ». Ce son indique la fin de la mesure.
2. Retirez le thermomètre du conduit auditif. L'écran LCD affiche la température mesurée ainsi que le symbole « protecteur de sonde »
3. Remplacez le protecteur de sonde après chaque mesure : pour ce faire, appuyez sur le bouton ejecteur et fixez un nouveau protecteur de sonde.

Alors seulement, le symbole « protecteur de sonde » disparaît de l'écran. Le thermomètre est de nouveau prêt à l'emploi.

1. Si aucune touche n'est actionnée ou si le changement du protecteur de sonde n'est pas effectué dans les 30 secondes qui suivent, le thermomètre s'éteindra automatiquement.

Remarque: Dans les situations suivantes, il est recommandé d'effectuer 3 prises de température dans la même oreille. Si elles sont différentes, utilisez la lecture la plus élevée.

• Pour les nourrissons de 90 jours ou moins.
• Pour les enfants de moins de 3 ans ayant par exemple un système immunitaire déficient et pour lesquels la présence ou l'absence de fièvre est cruciale.
• Lorsque vous apprenez à utiliser le thermomètre auriculaire pour la première fois jusqu'à ce que vous soyez à l'aise avec la technique et obtieniez des lectures constantes.

Important: À l'instar de tout thermomètre, de légères variations de température peuvent se produire (± 0,2-0,3°C), si des prises sont effectuées consécutivement.

Conseils pour la prise de température auriculaire

• Il peut y avoir une différence de température entre l'oreille gauche et l'oreille droite. Il faut donc toujours prendre la température dans la même oreille.
• L'oreille ne doit pas être obstruée par des particules quelconques ou un excès de cérumen si l'on veut avoir une lecture précise.
• Des facteurs externes peuvent influencer la température auriculaire, tels que:
• avoir dormi sur une oreille ou sur l'autre
• avoir eu les oreilles recouvertes avant
• avoir été exposé à des températures élevées ou très basses
• avoir nagé ou pris un bain.

Dans ces cas-là, attendre une vingtaine de minutes avant de prendre la température.

• Pour les individus portant un appareil auditif ou des boules Quiès, enlever l'appareillage et attendre une vingtaine de minutes avant de prendre la température.
• Si l'on utilise des gouttes ou un traitement auriculaire, mesurer la température dans l'oreille non traitée.

Mode mémoire

La dernière température prise avant l'arrêt du thermomètre est mémorisée. Pour activer le mode mémoire, appuyez sur la touche ©/MEM.

La température mémorisée est affichée en même temps que le symbole MEM.

Vous pouvez prendre de nouvelles températures même quand le mode mémoire est activé, tant que le symbol ⇒ ? est affiché.

Pour quitter le mode mémoire, appuyez de nouveau sur la touche ©/mem.

Éclairage de l'affichage à cristaux liquides

Facilite les lectures de température la nuit.

Changement de l'échelle de températures

Ce thermomètre est livré avec un affichage des températures en °Celsius. Si vous souhaitez un affichage en °Fahrenheit, procédez comme suit:

• Mettez en marche le thermomètre (s'il est déjà en marche, vérifiez qu'il n'est pas en mode mémoire).
• Appuyez sur la touche ©/mem et maintenez-la enfoncée. Appuyez ensuite sur le bouton de lecture et relâchez-le pour passer au mode « changement d'échelle de température »
• En appuyant à nouveau sur le bouton de lecture, l'échelle de température en °Fahrenheit est activée et l'indication «°F» s'affiche sur l'écran LCD.

Ensuite, à chaque fois que l'on appuie sur le bouton de lecture, l'échelle de température passe des °C aux °F et inversement.

• Relâchez la touche °C/mem pour revenir au symbole →, indiquant que le thermomètre est prêt à l'emploi.

Les températures mémorisées seront automatiquement converties dans l'échelle de température sélectionnée, lors de l'affichage sur l'écran LCD.

Instructions d'entretien et de nettoyage

Les protecteurs de sonde ThermoScan de Braun sont conçus pour une utilisation unique. Pour assurer une lecture précise, il faut toujours utiliser les protecteurs de sonde ThermoScan avec le thermomètre Pro 3000.

Les protecteurs de sonde endommagés, perforés ou souillés peuvent conduire à une mauvaise lecture de la température. De plus, la précision des lectures de température peut également être affectée par une sonde abimée ou la présence de saleté et de cérumen sur la sonde.

La lentille

Pour assurer un haut niveau de précision, il est très important de garder cette lentille propre, sèche et en bon état. Traces de doigts, bouchon de cérumen, poussières et autres causes de souillures peuvent réduire la transparence de la lentille et amener à des lectures de température basses. Si le thermomètre est accidentellement introduit dans l'oreille sans un protecteur de sonde, nettoyez la lentille immédiatement. De plus, la lentille et/ou l'extrémité de la sonde ne doivent jamais être modifiées, changées ou ajustées. En effet, ces modifications affecteraient l'étalonnage et la précision du thermomètre.

Pour nettoyer la lentille, essuyez doucement sa surface avec un tampon d'ouate légèrement humidifié d'alcool et essuyez immédiatement avec un tampon d'ouate propre et sec.

Après avoir nettoyé la lentille, laissez sécher pendant au moins 5 minutes avant une nouvelle prise de température. La lentille doit être propre et sèche. Évitez de toucher la lentille sauf lorsqu'un nettoyage est nécessaire. Si elle est endommagée, retournez impérativement le thermomètre à la société Welch Allyn pour vérification.

Thermomètre

Utilisez un chiffon doux légèrement humidifié d'alcool pour nettoyer la zone d'affichage et l'extérieur de l'appareil. N'utilisez pas de produits de nettoyage abrasifs et ne plongez jamais le thermomètre dans l'eau ou dans quelconque autre liquide.

Conservez le thermomètre et les protecteurs de sonde dans un endroit sec exempt de poussière, ne présentant pas de risques de contamination et à l'abri de l'exposition directe au soleil. La température ambiante de l'endroit de stockage doit être constante, comprise entre 10°C et 40°C.

Causes principales de panne et solutions

Situation

Solution

Aucun protecteur de sonde n'est installé et le bouton de lecture a été enfoncé alors que la sonde était dans l'oreille.

Vérifiez que la lentille est propre. Consultez le paragraphe « Entretien et nettoyage » si nécessaire. Fixez un nouveau protecteur de sonde propre pour que les « bip » signalant une erreur s'arrêtent.

La température ambience n'est pas comprise dans la fourchette opérationnelle autorisée (10°C - 40°C) ou elle change trop rapidement.

Placez le thermomètre pendant 30 minutes dans une pièce où la température est comprise entre 10°C et 40°C.

La température relevée n'est pas comprise dans l'intervalle de températures affiché (20°C - 42,2°C).

Vérifiez qu'un nouveau protecteur de sonde propre est en place et que l'hermétère est correctement inséré dans l'oreille. Pour enlever le message d'erreur, mettez en place un nouveau protecteur de sonde, propre, ou appuyez sur la touche ©/mem. Prenez une nouvelle température.

HI = trop élevée LO = trop basse

Les piles sont faibles mais le thermomètre fonctionne correctement (pas de fonction d'éclairage de l'écran).

Mettez de nouvelles piles.

Les piles sont trop faibles pour pouvoir dire correctement la température.

Mettez de nouvelles piles.

Erreur système

• Si l'erreur persiste
• Si le problème n'est toujours pas résolu

Attendez 30 secondes que le thermomètre s’éteigne, puis mettez-le à nouveau en marche.... Retirez les piles et remettez-les en place pour réinitialiser le thermomètre.... Appelez le Service Après-vente de Welch Allyn (voir page 2).

Remplacement des piles

Le thermomètre est livré avec deux piles au lithium, du type CR 2032/DL 2032. Mettre de nouvelles piles lorsque le symbole → est affiché.

Avec la pointe d'un stylo bille, appuyez sur le couvercle du compartiment des piles pour l'ouvrir.

Avec le doigt, appuyez sur le ressort de dégagement des piles.

Enlevez les piles et remplacez-les, en vous assurant que les pôles + et - sont dans le bon sens.

Faites glisser le couvercle du compartiment des piles d'un coup sec vers l'arrière jusqu'à sa bonne mise en place.

Pour le respect de l'environnement, déposer les piles usagées chez son revendeur ou dans les lieux de collecte prévus à cet effet selon la réglementation en vigueur.

Pour vous défaire du thermomètre en fin de vie, renvoyez-le à un centre de Service APRÈS-vente de Welch Allyn.

Étalonnage

Le thermomètre fait l'objet d'un étalonnage au moment de sa fabrication. Si à un moment donné vous avez le moindre doute sur la précision de la mesure ou la performance du thermomètre, contactez un centre de Service Après-vente de Welch Allyn. Pour déterminer la date de fabrication, se référer au nombre de Lot figurant dans le compartiment des piles. Le premier chiffre correspond au dernier chiffre de l'année de fabrication.

Les 2 chiffres suivants correspondent à la semaine de fabrication. Par exemple : LOT 842...

Ce thermomètre a été fabriqué la 42ème semaine de l'année 1998.

Spécifications du produit

Intervalle de températures affiché: 20 - 42,2 °C

Intervalle de température ambiante pendant l'utilisation: 10 - 40 °C Résolution de l'affichage: 0,1 °C ou °F

Précision: 35,5 - 42,0°C: ± 0,2°C

En dehors de cet intervalle: ± 0,3°C

Durée de vie des piles: 5000 prises de température

Sujet à modifications sans préavis.

Il a été démontré que ThermoScan Pro 3000 est insensible aux interférences des champs magnétiques et qu'il ne produit pas lui-même d'émissions de fréquences radioélectriques.

Ce produit est conforme aux dispositions de la directive européenne 93/42/EEC (Directive sur les appareils médicaux).

Garantie

Nous accordons une garantie de trois ans sur ce produit, à partir de la date d'achat.

Pendant la durée de la garantie, Braun se réserve le droit de décider de la prise à sa charge de la réparation de l'appareil ou de son échange.

Toutes les autres réclamations, y compris celles invoquant les dommages occasionnés par une utilisation inadéquate de l'appareil, excluent toute prétention à la garantie.

Toute réparation au titre de la garantie ne modifie pas la date d'expiration de celle-ci.

Cette garantie est reconnue dans tous les pays où Braun ou son distributeur commercialise l'appareil.

Elle n'est valable que sur présentation du bon d'achat.

Les garanties offertes par un revendeur n'entrent pas dans le cadre de la garantie Braun.

Clause spéciale pour la france

Outre les dispositions ci-dessus relatives aux garanties offertes par la société Braun au-delà du champ d'application de la garantie légale prévue par le Code civil français, par exemple, après l'expiration du bref délai et de l'article 1648 du Code civil, s'applique en tout état de cause la garantie légale qui oblige le vendeur professionnel à garantir l'acheteur contre toutes les conséquences des défauts ou vices cachés de la chose vendue ou du service rendu dans les conditions des articles 1641 et suivants du Code civil.
