MANUALE UTENTE PRO 3000 KAZ

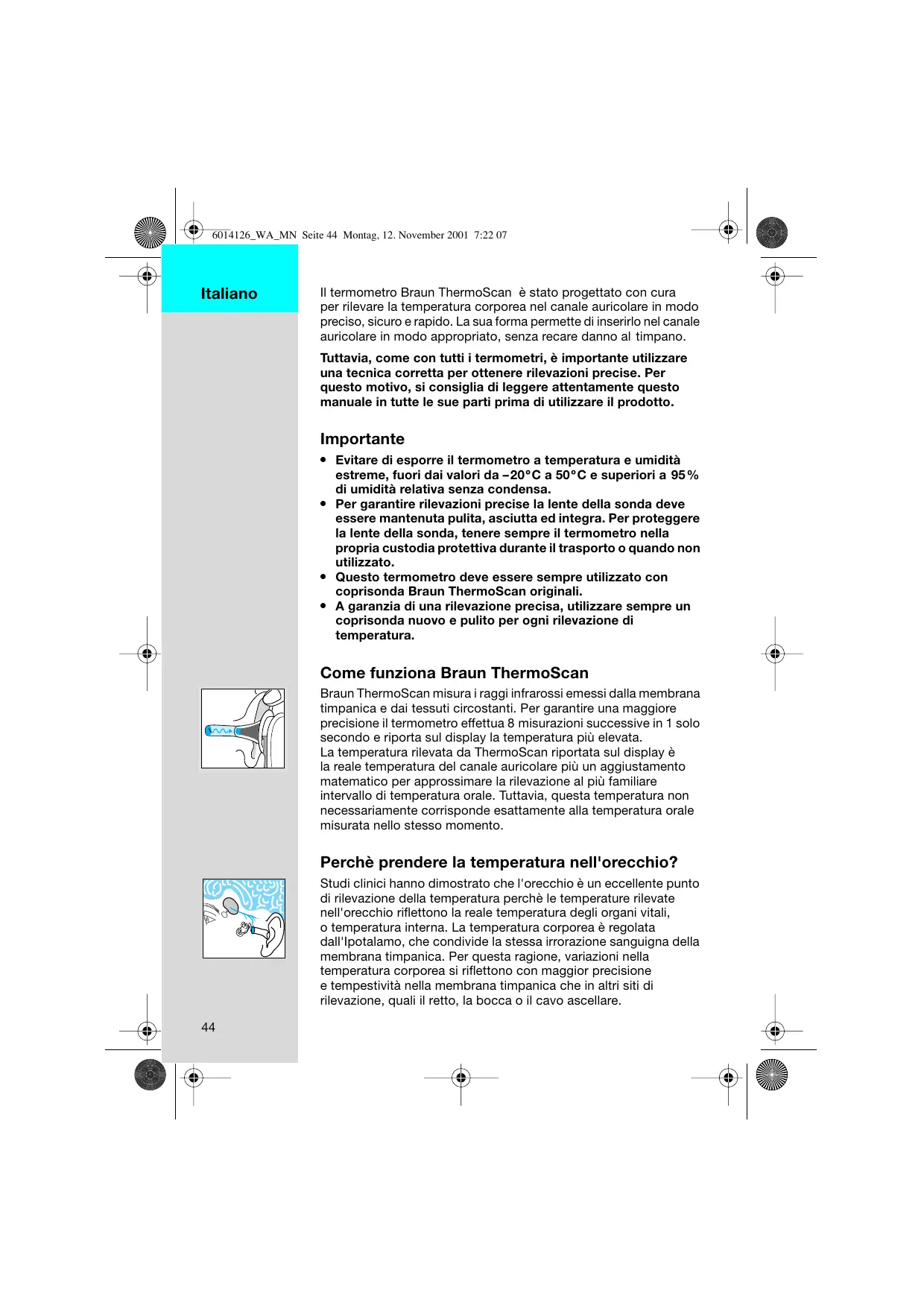

6014126_WA_MN Seite 44 Montag, 12. November 2001 7:22 07 Italiano Il termometro Braun ThermoScan è stato progettato con cura per rilevare la temperatura corporea nel canale auricolare in modo preciso, sicuro e rapido. La sua forma permette di inserirlo nel canale auricolare in modo appropriato, senza recare danno al timpano. Tuttavia, come con tutti i termometri, è importante utilizzare una tecnica corretta per ottenere rilevazioni precise. Per questo motivo, si consiglia di leggere attentamente questo manuale in tutte le sue parti prima di utilizzare il prodotto. Importante

Evitare di esporre il termometro a temperatura e umidità estreme, fuori dai valori da – 20 º C a 50 º C e superiori a 95 % di umidità relativa senza condensa. Per garantire rilevazioni precise la lente della sonda deve essere mantenuta pulita, asciutta ed integra. Per proteggere la lente della sonda, tenere sempre il termometro nella propria custodia protettiva durante il trasporto o quando non utilizzato. Questo termometro deve essere sempre utilizzato con coprisonda Braun ThermoScan originali. A garanzia di una rilevazione precisa, utilizzare sempre un coprisonda nuovo e pulito per ogni rilevazione di temperatura. Come funziona Braun ThermoScan Braun ThermoScan misura i raggi infrarossi emessi dalla membrana timpanica e dai tessuti circostanti. Per garantire una maggiore precisione il termometro effettua 8 misurazioni successive in 1 solo secondo e riporta sul display la temperatura più elevata. La temperatura rilevata da ThermoScan riportata sul display è la reale temperatura del canale auricolare più un aggiustamento matematico per approssimare la rilevazione al più familiare intervallo di temperatura orale. Tuttavia, questa temperatura non necessariamente corrisponde esattamente alla temperatura orale misurata nello stesso momento. Perchè prendere la temperatura nell'orecchio? Studi clinici hanno dimostrato che l'orecchio è un eccellente punto di rilevazione della temperatura perchè le temperature rilevate nell'orecchio riflettono la reale temperatura degli organi vitali, o temperatura interna. La temperatura corporea è regolata dall'Ipotalamo, che condivide la stessa irrorazione sanguigna della membrana timpanica. Per questa ragione, variazioni nella temperatura corporea si riflettono con maggior precisione e tempestività nella membrana timpanica che in altri siti di rilevazione, quali il retto, la bocca o il cavo ascellare.

6014126_WA_MN Seite 45 Montag, 12. November 2001 7:22 07 Vantaggi di una rilevazione timpanica rispetto ai siti di rilevazione tradizionali: La temperatura ascellare rileva unicamente la temperatura cutanea e quindi non è un indicatore preciso della temperatura corporea interna. La temperatura rettale spesso differisce significativamente da modificazioni della temperatura interna, specialmente nel caso di rapidi cambiamenti di temperatura. La temperatura orale è spesso influenzata dall'assunzione di cibo, bevande e dal posizionamento del termometro, dal respiro tramite la bocca o dall'incapacità delle persone di chiudere la bocca completamente. La temperatura corporea La normale temperatura corporea è compresa in un intervallo. La tabella@ riportata di seguito dimostra che tale intervallo di temperatura normale varia in funzione del sito di rilevazione. Per questo motivo rilevazioni effettuate in siti differenti, anche se nello stesso momento, non dovrebbero essere direttamente confrontate. Ascellare : 34,7 °C - 37,3 °C Orale : 35,5 °C - 37,5 °C Rettale : 36,6 °C - 38,0 °C ThermoScan ” : 35,8 °C - 38,0 °C Allo stesso modo, la temperatura normale di ciascuna persona tende a ridursi con l'età. La tabella seguente illustra gli intervalli di normale temperatura rilevata con ThermoScan per fascie d'età. Intervalli di temperatura normale rilevata con ThermoScan ”

35,9 °C - 37,6 °C > 65 anni 35,8 °C - 37,5 °C L'intervallo di normalità varia da persona a persona e può essere influenzato da molti fattori quali il momento della giornata, il livello di attività fisica svolta, farmaci assunti e sesso della persona.

1. Chamberlain, J.M., Terndrup, T.E., New Light on Ear Thermometer Readings,

Contemporary Pediatrics, marzo 1994.

2. Lente della sonda

4. Rilevatore di coprisonda

5. Tasto per espulsione coprisonda

6. Display a cristalli liquidi

7. Tasto luce display

8. Tasto /mem (accensione/ funzione memoria)

9. Chiusura del comparto pila

10. Coperchio del comparto pila

11. Tasto di attivazione

12. Etichette adesive

13. Custodia protettiva

Come utilizzare Braun ThermoScan

1. Utilizzare sempre un coprisonda nuovo e

pulito per ogni rilevazione a garanzia di una rilevazione precisa. Posizionare un coprisonda nuovo e pulito o, se già posizionato, premere il tasto /mem. Il display a cristalli liquidi si attiva, visualizzando tutti i segmenti. Quando il simbolo appare sul display, il termometro è pronto per l'uso.

2. Effettuare una trazione del padiglione auricolare

per raddrizzare il canale auricolare. Questa trazione permette al termometro di avere una chiara visione della membrana timpanica. Bambini fino ad 1 anno: Tirare l'orecchio indietro. Bambini oltre 1 anno ed adulti: Tirare l'orecchio indietro e verso l'alto.

3. Mentre si effettua la trazione dell'orecchio,

inserire la sonda il più a fondo possibile nel canale auricolare e premere il tasto di attivazione. Rilasciare il tasto quando lo strumento emette un segnale acustico. Questo segnale conferma la fine della rilevazione.

4. Rimuovere il termometro dal canale auricolare.

Il display visualizza la temperatura rilevata ed il simbolo del coprisonda.

5. Sostituire il coprisonda dopo ogni

rilevazione : premere il tasto di espulsione del coprilente e posizionare un coprilente nuovo e pulito. Il simbolo del coprisonda sparisce. Il termometro è pronto per una nuova rilevazione.

6. Se non viene azionato alcun tasto e non viene

posizionato un nuovo coprisonda entro 30 secondi, il termometro si spegne automaticamente. Nota: Nelle seguenti situazioni, si raccomanda di prendere la temperatura 3 volte sempre dallo stesso orecchio. Se le temperatura rilevate fossero diverse, considerare il valore più alto.

Neonati, nei primi 90 giorni di vita. Bambini con meno di 3 anni in condizioni particolari, come nel caso di un sistema immunitario deficitario, e per i quali la presenza o assenza di febbre è un fattore critico. Quando si utilizza per le prime volte il termometro, finché non ci si sente sicuri con il metodo di utilizzo e le rilevazioni sono coerenti. Importante: con tutti i tipi di termometro si possono riscontrare variazioni minime della temperatura ( ± 0,2- 0,3 °C ) se si effettuano più rilevazioni consecutive.

E’ normale che la temperatura rilevata nell’orecchio destro differisca leggermente dalla temperatura rilevata nell'orecchio sinistro. Quindi utilizzare sempre lo stesso orecchio per la rilevazione.

L’orecchio deve essere libero da ostruzioni o eccesso di cerume per una rilevazione precisa.

Fattori esterni possono influenzare la temperatura timpanica, incluso se l'individuo : – E’ stato sdraiato su di un lato – Ha avuto l'orecchio coperto – E’ stato esposto a temperature molto calde o molto fredde o – Ha recentemente effettuato una doccia / bagno, ha nuotato. In questi casi riportare l'individuo in una condizione normale ed attendere 20 minuti prima di procedere con la rilevazione.

Per individui portatori di apparecchi acustici o tappi auricolari rimuovere il dispositivo ed attendere 20 minuti prima di procedere con la rilevazione.

Utilizzare l'orecchio non trattato se sono state somministrate gocce auricolari o sono state inserite altre medicazioni nel canale auricolare. 6014126_WA_MN Seite 49 Montag, 12. November 2001 7:22 07 Funzione memoria L'ultima temperatura rilevata prima dello spegnimento del termometro rimane nella memoria dello strumento. Per attivare la funzione premere il tasto /mem. L'ultima temperatura memorizzata appare sul display con il simbolo MEM. Anche utilizzando la funzione memoria, una nuova temperatura può essere rilevata assicurandosi che il simbolo pronto appaia sul display. Per uscire dalla funzione memoria premere nuovamente il tasto /mem. Luce del display a cristalli liquidi per facilitare la lettura notturna Cambiare la scala di riferimento L'interruttore Celsius/Fahrenheit è posizionato al momento dell'imballaggio sulla posizione Celsius. Se si desidera visualizzare la temperatura in gradi Fahrenheit ( °F ), seguire le seguenti fasi:

Accendere il termometro. (Se già acceso, assicurarsi che la funzione memoria non sia attiva.)

Premere il tasto /mem e mantenerlo premuto. Contemporaneamente premere e rilasciare il tasto di attivazione per passare alla funzione che permette di cambiare la scala di riferimento.

Premendo nuovamente il tasto di attivazione viene attivata la scala Fahrenheit, sul display a cristalli liquidi appare «°F ». Ogni pressione successiva del tasto di attivazione cambia la scala tra °C ed °F.

Rilasciare il tasto pronto

/mem per tornare alla posizione La temperatura memorizzata sarà automaticamente convertita nella scala prescelta quando visualizzata sul display.

6014126_WA_MN Seite 50 Montag, 12. November 2001 7:22 07 Cura e pulizia I coprisonda Braun ThermoScan devono essere utilizzati una sola volta ! A garanzia di una corretta rilevazione utilizzate sempre coprisonda monouso Braun ThermoScan con il termometro Pro 3000. Coprisonda danneggiati, perforati o sporchi possono determinare rilevazioni non precise. Inoltre, la precisione della rilevazione può essere influenzata da danni alla lente della sonda, o dalla presenza di sporco o cerume sulla lente. Lente della sonda Per garantire un elevato livello di precisione, è molto importante mantenere la lente pulita, asciutta ed intatta. Impronte digitali, cerume, polvere o altri residui riducono la trasparenza della lente e comportano rilevazioni più basse di temperatura. Se il termometro viene accidentalmente posizionato nel canale auricolare senza un coprisonda inserito, occorre pulire immediatamente la lente. Inoltre la lente e /o la punta della sonda non devono essere modificate, cambiate o aggiustate. Questi cambiamenti compromettono la calibrazione e la precisione del termometro. Per pulire la lente strofinate delicatamente la superficie con un batuffolo di cotone inumidito con alcol e immediatamente dopo asciugatela con un batuffolo di cotone asciutto. Dopo la pulizia, attendere almeno 5 minuti affinchè la lente si asciughi prima di procedere con ulteriori rilevazioni. Assicurarsi che la lente della sonda sia pulita ed asciutta. Evitate di toccare la lente se non quando è necessario pulirla. Se la sonda è danneggiata il termometro deve essere inviato alla sede Welch Allyn. Nota : non utilizzare alcuna sostanza chimica diversa dall’alcol per effettuare la pulizia della lente. Termometro Utilizzare un panno morbido, inumidito con alcol per la pulizia del display e della parte esterna. Non utilizzare detergenti abrasivi. Non immergere il termometro in acqua o altri liquidi. Conservare il termometro ed i coprisonda in un luogo asciutto, libero dalla polvere o da contaminazioni e lontano dalla luce solare diretta. La temperatura ambiente, nel locale in cui viene conservato il termometro, dovrebbe rimanere sempre relativamente costante in un intervallo compreso tra i 10 °C ed i 40 °C.

6014126_WA_MN Seite 51 Montag, 12. November 2001 7:22 07 Visualizzazione di errore Situazione Soluzione Non è stato posizionato un coprilente e si è premuto il tasto di attivazione con il termometro posizionato nell'orecchio. Assicurarsi che la lente della sonda sia pulita; riferisi alla sezione «Cura e pulizia» se necessario. Posizionare un coprilente nuovo e pulito per interrompere il segnale acustico di errore. La temperatura ambiente è al di fuori dei valori operativi (10 °C 40°C ) o sta cambiando troppo rapidamente. Portare il termometro per almeno 30 minuti in una stanza con temperatura ambiente compresa tra i 10 °C ed i 40 °C. La temperatura rilevata è al di fuori del intervallo di temperatura visualizzato (20 °C - 42,2 °C ). Assicurarsi di aver inserito un coprilente nuovo e pulito e che il termometro sia correttamente posizionato. Poi rilevare una nuova temperatura. HI = troppo alta LO = troppo bassa La pila si stà esaurendo, ma il termometro funzionerà ancora correttamente (non funziona la luce del display). Inserire le nuove pile. La pila è troppo scarica e non possono più essere rilevate temperature corrette. Inserire le nuove pile. Errore di sistema Attendere 30 secondi sino allo spegnimento del termometro quindi riaccendere lo strumento. … resettare il termometro rimuovendo e riposizionando le batterie … telefonate al servizio clienti Welch Allyn (vedere pagina 2).

• Se la segnalazione di errore persiste
• Se il messaggio si ripete

6014126_WA_MN Seite 52 Montag, 12. November 2001 7:22 07 Sostituzione delle pile Il termometro è fornito con 2 pile al litio, tipo CR 2032/DL 2032. Inserire le nuove pile quando il simbolo appare sul display. Utilizzando la punta di una penna a sfera, premere la chiusura del comparto pila per aprirlo. Premere con un dito per il rilascio delle pile. Rimuovere le pile e sostituirle con pile nuove, assicurandosi che i poli siano nella giusta direzione. Far scivolare lo sportello dello scomparto pila fino a completa chiusura. Per proteggere l'ambiente, gettare le pile scariche presso gli appositi punti di raccolta secondo quando stabilito dalla normativa nazionale o locale. Per lo smaltimento del termometro, per cortesia contattate un Centro Servizio Welch Allyn. Calibrazione Il termometro è calibrato al momento della fabbricazione. Il qualsiasi momento abbiate dei dubbi sulla precisione della rilevazione o sul funzionamento del termometro, Vi chiediamo di contattare un Centro Servizio Welch Allyn. Per determinare la data di produzione, fare riferimento al numero LOT dello strumento, posizionato nel comparto pile. La prima cifra è l'ultimo numero dell'anno di produzione. Le altre 2 cifre indicano la settimana in cui è stato prodotto. Per esempio LOT 842....... Questo termometro è stato prodotto nella 42 º settimana del 1998. Caratteristiche del prodotto Intervallo di temperatura visualizzato : 20 - 42,2 º C Valori operativi della temperatura ambiente: 10 - 40 º C Risoluzione del display : 0,1 º C o º F Precisione : 35,5 - 42,0 º C : ± 0,2 º C oltre questo intervallo : ± 0,3 º C Durata delle pile : 5000 rilevazioni Strumentazione tipo BF Soggetto a modifiche senza comunicazione. Braun ThermoScan PRO 3000 è stato dimostrato immune ai campi elettromagnetici e non produce alcuna emissione misurabile a radiofrequenza. Questo prodotto soddisfa le disposizioni della Direttiva Europea 93/42/EEC (Medical Device Directive).

6014126_WA_MN Seite 53 Montag, 12. November 2001 7:22 07 Garanzia Questo prodotto è garantito per tre anni dalla data di acquisto contro difetti di materiale o di fabbricazione. nel periodo di garanzia verranno eliminati tali difetti sia riparando il prodotto sia sostituendolo, secondo il caso. La garanzia non copre altri tipi di danni o contestazioni. L’effettuazione di riparazioni in garanzia non modifica la data di scadenza della garanzia. La garanzia è estesa a tutti i paesi in cui il prodotto è distribuito da Braun e vale solo se lo scontrino di acquisto. Questa garanzia non riguarda rivendicazioni relative a controversie con il negoziante dovo è stato acquistato il prodotto.
