MANUALE UTENTE IRT 3520 KAZ

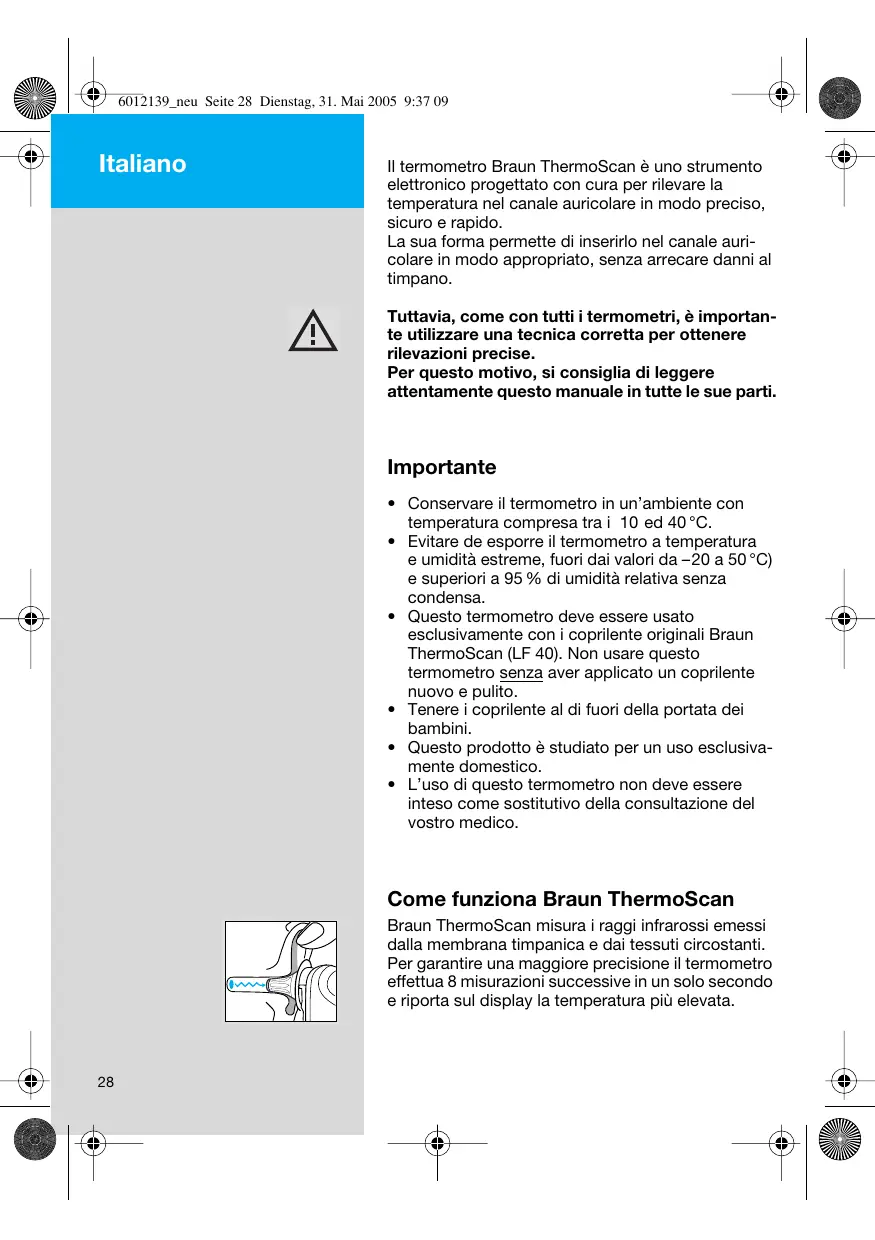

6012139_neu Seite 28 Dienstag, 31. Mai 2005 9:37 09 Italiano Il termometro Braun ThermoScan è uno strumento elettronico progettato con cura per rilevare la temperatura nel canale auricolare in modo preciso, sicuro e rapido. La sua forma permette di inserirlo nel canale auricolare in modo appropriato, senza arrecare danni al timpano. Tuttavia, come con tutti i termometri, è importante utilizzare una tecnica corretta per ottenere rilevazioni precise. Per questo motivo, si consiglia di leggere attentamente questo manuale in tutte le sue parti. Importante

• Conservare il termometro in un’ambiente con temperatura compresa tra i 10 ed 40 °C.
• Evitare de esporre il termometro a temperatura e umidità estreme, fuori dai valori da –20 a 50 °C) e superiori a 95 % di umidità relativa senza condensa.
• Questo termometro deve essere usato esclusivamente con i coprilente originali Braun ThermoScan (LF 40). Non usare questo termometro senza aver applicato un coprilente nuovo e pulito.
• Tenere i coprilente al di fuori della portata dei bambini.
• Questo prodotto è studiato per un uso esclusivamente domestico.
• L’uso di questo termometro non deve essere inteso come sostitutivo della consultazione del vostro medico. Come funziona Braun ThermoScan Braun ThermoScan misura i raggi infrarossi emessi dalla membrana timpanica e dai tessuti circostanti. Per garantire una maggiore precisione il termometro effettua 8 misurazioni successive in un solo secondo e riporta sul display la temperatura più elevata.

6012139_neu Seite 29 Dienstag, 31. Mai 2005 9:37 09 Perchè prendere la temperatura nell’orecchio? Lo scopo della termometria è di misurare la reale temperatura interna corporea, che è la temperatura degli organi vitali. La temperatura auricolare riflette in modo preciso la reale temperatura interna corporea perchè il timpano condivide i vasi sanguigni con il centro di controllo della temperatura situato nel cervello, l’ipotalamo. Per questa ragione i cambiamenti nella temperatura corporea si riflettono con maggior precisione e rapidità nell’orecchio che in altri siti.

• La temperatura ascellare rileva unicamente la temperatura della superficie cutanea e quindi non è un indicatore preciso della temperatura interna corporea.
• La temperatura orale è influenzata dall’assunzione di alimenti, liquidi e dalla respirazione.
• La temperatura rettale si adegua in ritardo alle variazioni di temperatura interna e comporta rischi di contagio interpersonale. La temperatura corporea
• La normale temperatura corporea è compresa in un intervallo. La tabella seguente dimostra che tale intervallo di temperatura normale varia inoltre a secondo del tipo di rilevazione effettuata. Per questo motivo rilevazioni effettuate in siti differenti non possono essere direttamente confrontate: Intervalli di temperatura normale per sito: Ascellare: 34,7 – 37,3 °C Orale: 35,5 – 37,5 °C Rettale: 36,6 – 38,0 °C ThermoScan: 35,8 – 38,0 °C

• Allo stesso modo, la temperatura normale di ciascuna persona tende a ridursi con l’etá. La seguente tabella illustra gli intervalli di normalità di temperature rilevate con ThermoScan per fascie d’età.

6012139_neu Seite 30 Dienstag, 31. Mai 2005 9:37 09 Intervalli di temperatura normale con ThermoScan per fascie d’età: 0 – 2 anni 36,4 – 38,0 °C 3 – 10 anni 36,1 – 37,8 °C 11 – 65 anni 35,9 – 37,6 °C > 65 anni 35,8 – 37,5 °C

• Inoltre l’intervallo di normale temperatura varia da persona a persona e la temperatura di ciascun individuo cambia nei diversi momenti della giornata. E’quindi importante determinare la normale temperatura corporea propria e dei propri famigliari. Questo può essere facilmente fatto utilizzando Braun ThermoScan. Prendete pratica all’uso dello strumento rilevando la vostra temperatura e quella dei Vostri famigliari in condizioni di buona salute per poter determinare i vostri valori di normale temperatura. N.B.: Qualora consultiate un medico ricordate Vi di comunicare che ThermoScan rileva una temperatura timpanica, e se possibile comunicate il Vostro intervallo di temperatura normale quale ulteriore punto di riferimento. Descrizione del prodotto

Coprilente Sonda Rilevatore di coprilente Tasto per espulsione coprilente Display a cristalli liquidi Tasto luce display (solo per il modello IRT 3520) Tasto « / mem» (accensione / funzione memoria) Chiusura del comparto pila Coperchio del comparto pila Tasto di attivazione Etichiette Custodia di protezione 6012139_neu Seite 31 Dienstag, 31. Mai 2005 9:37 09 Come utilizzare Braun ThermoScan

1. Assicurarsi sempre che un coprilente nuovo e

pulito sia stato posizionato per garantire la precisione della rilevazione. Il termometro non funziona senza un coprilente inserito.

2. Premere il tasto « / mem». Il display a cristalli

liquidi (LCD) si attiva, visualizzando tutti i segmenti. Quando il simbolo appare sul display, il termometro è pronto per l’uso.

3. Tirare l’orecchio in modo da raddrizzare il canale

auricolare e permettere una chiara visione del timpano. Bambini con meno di 1 anno: Tirare l’orecchio indietro. Bambini di un anno e adulti: Tirare l’orecchio verso l’alto e indietro.

4. Mentre effettuate la trazione dell’orecchio inserite

la sonda il più a fondo possibile nel canale auricolare e premete il tasto di attivazione. Rilasciate il tasto quando lo strumento emette un segnale acustico. Questo segnale conferma la fine della rilevazione.

5. Rimuovere il termometro. Il display visualizza

la temperatura rilevata.

6. Sostituire il coprilente dopo ciascuna rilevazione:

premere il tasto di espulsione del coprilente e posizionare un coprilente nuovo e pulito.

7. Si può procedere con una nuova rilevazione

non appena appare il simbolo pronto Se non viene azionato alcun tasto, il termometro si spegne automaticamente dopo 2 minuti. Nota: Nelle seguenti situazioni, si raccomanda di prendere la temperatura 3 volte sempre dallo stesso orecchio. Se le temperatura rilevate fossero diverse, considerare il valore più alto.

• Neonati, nei primi 90 giorni di vita.
• Bambini con meno di 3 anni in condizioni particolari, come nel caso di un sistema immunitario deficitario, e per i quali la presenza o assenza di febbre è un fattore critico.
• Quando si utilizza per le prime volte il termometro, finché non ci si sente sicuri con il metodo di utilizzo e le rilevazioni sono coerenti. Importante: con tutti i tipi di termometro si possono riscontrare variazioni minime della temperatura (± 0,2 – 0,3 °C) se si effettuano più rilevazioni consecutive. Suggerimenti per la rilevazione della temperatura
• E’ normale che, per la stessa persona, la temperatura rilevata nell’orecchio destro differisca leggermente dalla temperatura dell’orecchio sinistro. Nel misurare la temperatura utilizzare per la rilevazione sempre lo stesso orecchio, per avere così una base di riferimento costante.
• Se una persona ha dormito su di un lato, e quindi su di un orecchio per lungo tempo, la temperatura misurata in quell’orechio può risultare più alto del normale. Aspettare qualche minuto prima di misurare la temperatura in modo che la temperatura dell’orecchio si stabilizzi.
• Le rilevazioni di temperatura migliori si effettuano quando non vi sono ostruzioni o tappi di cerume nell’orecchio.

6012139_neu Seite 33 Dienstag, 31. Mai 2005 9:37 09 Funzione memoria L’ultima temperatura rilevata prima dello spegnimento del termometro rimane nella memoria dello strumento. Per attivare la funzione premere il tasto « / mem». Anche utilizzando la funzione memoria, una nuova temperatura può essere presa assicurandosi che il simbolo pronto appaia sul display. IRT 3020 Visualizza la temperatura memorizzata con il simbolo MEM. Per uscire dalla funzione memoria premere nuovamente il tasto « / mem». IRT 3520 Questo modello permette di memorizzare fino a 8 rilevazioni. Premendo il tasto « / mem» il display visualizza il numero di memoria (es. MEM 1), rilasciando il tasto viene visualizzata la temperatura memorizzata. Ogni pressione successiva del tasto « / mem» permette di visualizzare le memorie successive (fino a MEM 8). In caso di memoria libera verrà visualizzato il simbolo « – – – °C». Verrà visualizzata solo la prima posizione di memoria libera. Per uscire dalla funzione memoria premere nuovamente il tasto « / mem» dopo aver raggiunto MEM 8 o « – – – °C». Cancellazione delle memoria Tenere premuto il tasto « / mem» per almeno 5 secondi per cancellare le temperature memorizzate. Rilasciare il tasto per ritornare alla posizione pronto Luce del display a cristalli liquidi (solo modello IRT 3520) Per facilitare la lettura notturna.

6012139_neu Seite 34 Dienstag, 31. Mai 2005 9:37 09 Cambiare la scala di riferimento L’interruttore Celsius/Fahrenheit del termometro è posizionato al momento dell’imballaggio sulla posizione Celsius. Se si desidera visualizzare la temperatura in gradi Fahrenheit (F), seguire le seguenti fasi:

• Accendere il termometro. (Si già acceso, assicurarsi che la funzione memoria non sia attiva.)
• Premere il tasto « / mem» e mantenerlo premuto. Contemporaneamente premere e rilasciare il tasto di attivazione per passare alla funzione per cambiare la scala di riferimento.
• Premendo nuovamente il tasto di attivazione viene attivata la scala Fahrenheit, sul display a cristalli liquidi appare «°F». Ogni pressione successiva del tasto di attivazione cambia la scala tra «°C» e «°F».
• Rilasciare il tasto « / mem» per tornare alla posizione pronto Tutte le temperature memorizzate saranno automaticamente convertite nella scala prescelta quando verranno visualizzate. Cura e pulizia L’estremità della sonda è la parte più delicata del termometro. Per garantire la precisione è importantissimo tenere la sonda pulita e intatta. Se il termometro viene accidentalmente utilizzato senza coprilente, pulire l’estremità della sonda nel seguente modo:
• Tenere lo strumento con la sonda rivolta verso il basso, per prevenire l’eventuale ingresso di liquido all’interno della sonda. Strofinare molto delicatamente la superficie usando un batuffolo di cotone o un panno morbido inumidito con alcol.
• Dopo la pulizia, far asciugare la sonda almeno 45 minuti prima di reinserire un coprilente e rilevare la temperatura. Se la sonda è danneggiata contattare la sede Braun.

6012139_neu Seite 35 Dienstag, 31. Mai 2005 9:37 09 Per pulire l’esterno dello strumento ed il display utilizzare un panno morbido pulito e asciutto. Non usare sostanze abrasive nè immergere lo strumento in acqua o altri liquidi. Questo strumento contiene componenti di alta precisione e non dovrebbe essere esposto a temperature ed umidità estreme e a luce solare e polvere, e soggetto a urti. Conservare in un luogo con una temperatura relativamente costante tra i 10 e 40 °C. I coprilente di ricambio (LF 40) sonso disponibili presso la maggior parte dei rivenditori di Braun ThermoScan, o presso i Centri Assistenza Braun.

6012139_neu Seite 36 Dienstag, 31. Mai 2005 9:37 09 Visualizzazione di errore Situazione Soluzione Non è stato posizionato un coprilente. Posizionare un coprilente nuovo e pulito. Non è stato posizionato un coprilente e il tasto di attivazione è stato premuto mentre la sonda era nell’orecchio. Assicurarsi che l’estremità della sonda sia pulita, se necessario fare riferimento alla sezione «Cura e pulizia». Inserire un nuovo coprilente per interrompere il segnale acustico di errore. La temperatura ambiente è al di fuori dei valori operativi (10 – 40 °C) o sta cambiando troppo rapidamente. Portare il termometro per almeno 30 minuti in una stanza con temperatura compresa tra i 10 ed i 40 °C. La temperatura rilevata è al di fuori di una tipica temperatura umana (34 – 42,2 °C). Assicurarsi di aver inserito un coprilente nuovo e pulito e che il termometro sia correttamente posizionato. Poi rilevare una nuova temperatura. HI = troppo alto LO = troppo basso Errore di sistema

• Se la segnalazione di errore persiste
• Se il messaggio si ripete La pila si sta esurendo, ma il termometro funziona ancora correttamente. (Non funziona la luce sul modello IRT 3520.)

Attendere 2 minuti sino allo spegnimento del termometro quindi riaccendere lo strumento. … resettare il termometro rimuovendo e riposizionando le batterie. … contattare la sede Braun. Inserire delle pile nuove. 6012139_neu Seite 37 Dienstag, 31. Mai 2005 9:37 09 La pila è totalmente scarica e non possono più essere rilevate temperature corrette. Inserire delle pile nuove. Avete qualche altra domanda? Contatte il numero verde Braun ThermoScan. Sostituzione delle pile TIl termometro è fornito con 2 pile al litio, tipo CR 2032. Inserire le nuove pile quando il simbolo appare sul display. Utilizzando la punta di una penna a sfera premere la chiusura del comparto prima per aprirlo. Rimuovere le pile e sostiturle con pile nuove, assicurandosi che i poli siano nella giusta direzione. Far scivolare lo sportello del comparto pile sino a completa chiusura. Non gettare le pile esaurite tra i rifiuti domestici. Riporle negli appositi contenitori per la raccolta. Calibratura Il termometro è calibrato al momento della fabbricazione. Se questo termometro è utilizzato seguendo le istruzioni d’uso, non è necessaria una ricalibratura periodica. Se ci fossero dei dubbi sulla precisione della rilevazione, contattare la sede Braun. Per determinare la data di produzione, fare riferimento al numero LOT dello strumento, posizionato nel comparto pile. La prima cifra è l’ultimo numero dell’anno di fabbricazione. Le altre due cifre indicano la settimana in cui è stato prodotto. Per esempio: LOT 142xxxxxxxxx Questo termometro è stato prodotto nella 42° settimana del 2001.

6012139_neu Seite 38 Dienstag, 31. Mai 2005 9:37 09 Caratteristiche del prodotto Intervallo di temperatura visualizzato: 34 – 42,2 °C Valori operativi della temperatura ambiente: 10 – 40 °C Risoluzione del display: 0,1 °C o °F Intervallo di precisione della temperatura visualizzata: Ripetibilità clinica: Durata delle pile: ± 0,2 °C ± 0,21 °C (± 0,37 °F) 2 anni / 1000 rilevazioni Soggetto a modifiche senza comunicazione. Strumentazione tipo BF Questo prodotto soddisfa le seguenti disposizioni: DIN EN 60601-1: 3/96 «Apparecchiatura elettromedicale» – Parte 1: Requisiti generali per la sicurezza DIN EN 12470-5: 2003 «Termometri clinici» – Parte 5: Prestazione dei termometri auricolari a infrarossi (con rilevazione del valore massimo) Questo prodotto é conforme alle prescrizioni della direttiva Europea 93/42/EEC (Medical Device Directive).

L’apparecchiatura elettromedicale richiede particolari precauzioni relativamente all’ EMC. Per una descrizione dettagliata dei requisiti EMC contattare il numero verde Braun (indicato a pag. 2). Apparecchiature portatili e mobili di comunicazione in radiofrequenza possono influenzare il dispositivo elettromedicale. Onde tutelare l’ambiente, non buttate l’apparecchio tra i normali rifiuti al termine della sua vita utile, ma portatelo presso i punti di raccolta specifici per questi rifiuti previsti dalla normativa vigente.

6012139_neu Seite 39 Dienstag, 31. Mai 2005 9:37 09 Garanzia Braun fornisce una garanzia valevole per la durata di 2 anni dalla data di acquisto. Nel periodo di garanzia verranno eliminati, gratuitamente, i guasti dell’apparecchio conseguenti a difetti di fabbrica o di materiali, sia riparando il prodotto sia sostituendo, se necessario, l’intero apparecchio. Tale garanzia non copre: danni derivanti dall’uso improprio del prodotto, la normale usura conseguente al funzionamento dello stesso, i difetti che hanno un effetto trascurabile sul valore o sul funzionamento dell’apparecchio. La garanzia decade se vengono effettuate riparazioni da soggetti non autorizzati o con parti non originali Braun. Per accedere al servizio durante il periodo di garanzia, è necessario consegnare o far pervenire il prodotto integro, insieme allo scontrino di acquisto, ad un centro di assistenza autorizzato Braun. Contattare il numero 02/6678623 per avere informazioni sul Centro di assistenza autorizzato Braun più vicino.
