MANUALE UTENTE IRT 4020 KAZ

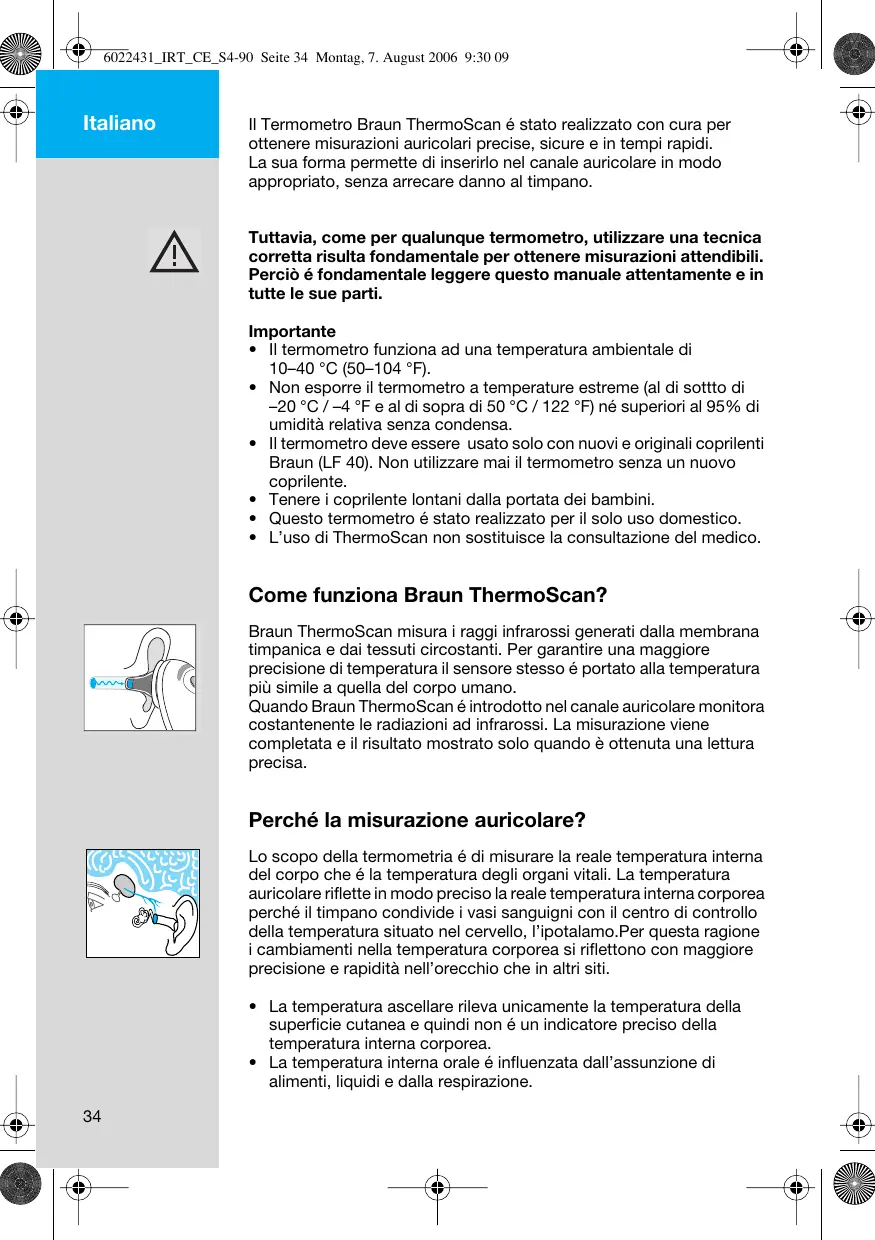

6022431_IRT_CE_S4-90 Seite 34 Montag, 7. August 2006 9:30 09 Italiano Il Termometro Braun ThermoScan é stato realizzato con cura per ottenere misurazioni auricolari precise, sicure e in tempi rapidi. La sua forma permette di inserirlo nel canale auricolare in modo appropriato, senza arrecare danno al timpano. Tuttavia, come per qualunque termometro, utilizzare una tecnica corretta risulta fondamentale per ottenere misurazioni attendibili. Perciò é fondamentale leggere questo manuale attentamente e in tutte le sue parti. Importante

• Il termometro funziona ad una temperatura ambientale di 10–40 °C (50–104 °F).
• Non esporre il termometro a temperature estreme (al di sottto di –20 °C / –4 °F e al di sopra di 50 °C / 122 °F) né superiori al 95% di umidità relativa senza condensa.
• Il termometro deve essere usato solo con nuovi e originali coprilenti Braun (LF 40). Non utilizzare mai il termometro senza un nuovo coprilente.
• Tenere i coprilente lontani dalla portata dei bambini.
• Questo termometro é stato realizzato per il solo uso domestico.
• L’uso di ThermoScan non sostituisce la consultazione del medico. Come funziona Braun ThermoScan? Braun ThermoScan misura i raggi infrarossi generati dalla membrana timpanica e dai tessuti circostanti. Per garantire una maggiore precisione di temperatura il sensore stesso é portato alla temperatura più simile a quella del corpo umano. Quando Braun ThermoScan é introdotto nel canale auricolare monitora costantenente le radiazioni ad infrarossi. La misurazione viene completata e il risultato mostrato solo quando è ottenuta una lettura precisa. Perché la misurazione auricolare? Lo scopo della termometria é di misurare la reale temperatura interna del corpo che é la temperatura degli organi vitali. La temperatura auricolare riflette in modo preciso la reale temperatura interna corporea perché il timpano condivide i vasi sanguigni con il centro di controllo della temperatura situato nel cervello, l’ipotalamo.Per questa ragione i cambiamenti nella temperatura corporea si riflettono con maggiore precisione e rapidità nell’orecchio che in altri siti.
• La temperatura ascellare rileva unicamente la temperatura della superficie cutanea e quindi non é un indicatore preciso della temperatura interna corporea.
• La temperatura interna orale é influenzata dall’assunzione di alimenti, liquidi e dalla respirazione.

6022431_IRT_CE_S4-90 Seite 35 Montag, 7. August 2006 9:30 09

• La temperatura rettale si adegua in ritardo alle variazioni di temperatura interna e comporta rischi di contagio interpersonale. La temperatura Corporea La normale temperatura corporea é compresa in un intervallo. La tebella seguente dimostra che tale intervallo di temperatura normale varia inoltre a seconda del tipo di rilevazione effettuato. Intervallo di temperatura normale per localizzazione: Ascellare: 34,7 – 37,3 °C 94,5 – 99,1 °F Orale: 35,5 – 37,5 °C 95,9 – 99,5 °F Rettale: 36,6 – 38,0 °C 97,9 – 100,4 °F ThermoScan: 35,8 – 38,0 °C 96,4 – 100,4 °F

• Allo stesso modo, la temperatura normale tende a ridursi con l’età. La seguente tabella illustra gli intervalli di normalità di temperature rilevate con ThermoScan per fascie d’età. Intervalli di temperatura normale con ThermoScan per fascie d’età: 0 – 2 anni 36,4 – 38,0 °C 97,5 – 100,4 °F 3 – 10 anni 36,1 – 37,8 °C 97,0 – 100,0 °F 11 – 65 anni 35,9 – 37,6 °C 96,6 – 99,7 °F > 65 anni 35,8 – 37,5 °C 96,4 – 99,5 °F Inoltre l’intervallo di normale temperatura varia da persona a persona e la temperatura di ciascun individuo cambia nei diversi momenti della giornata. E’ quindi importante determinare la normale temperatura corporea propria e dei propri familiari. Ciò puo essere fatto facilmente utilizzando Braun ThermoScan. Prendete pratica all’uso dello strumento rilevando la Vostra temperatura e quella dei Vostri familiari in condizioni di buona salute per poter determinare i vostri valori di normale temperatura. N.B.: Qualora consultate un medico ricordatevi che ThermoScan rileva la temperatura timpanica e, se possibile, comunicate il Vostro intervallo di temperatura normale quale ulteriore punto di riferimento.

Coprilente Sonda Rilevatore di coprilente Tasto per espulsione coprilente Display Tasto «I/O» (acccensione/funzione memoria – solo per il modello IRT 4520) Segnale luminoso di «ExacTemp» Bottone di attivazione «start» Coperchio del comparto pila Custodia protettiva (solo per il modello 4520) Cappuccio (solo per il modelllo 4020) Come utilizzare Braun ThermoScan

1. Assicurarsi sempre che un coprilente nuovo (1)

e pulito sia stato posizionato per garantire la precisione della rilevazione. start IRT 4020 IRT 4520

2. Per il modello 4020: premere il tasto di

attivazione (8). Per il modello 4520: premi il tasto di «I/O» (6). Nella verifica interna il display mostra tutti i segmenti. L’ultima temperatura rilevata verrà visualizzata insieme alla scritta «MEM». Exac

Poi attendi il segnale di pronto all’uso e il simbolo sul display.

3. Inserire bene la sonda nel canale auricolare e

premere il tasto di attivazione (8). 6022431_IRT_CE_S4-90 Seite 37 Montag, 7. August 2006 9:30 09 Se rilevi la temperatura corporea di un altra persona, il segnale luminoso di «ExacTemp» (7) ti sarà d’aiuto. Esso lampeggia durante il processo di rilevazione fino a quando la sonda non é posizionata saldamente quindi, si illumina nel momento in cui é stata effettuata una misurazione accurata. Exac

Se la sonda é stata inserita saldamente nel canale auricolare durante il processo di misurazione, un lungo segnale acustico conferma la fine del processo di misurazione. Si é quindi sicuri di aver effettuato una corretta misurazione. Il risultato é mostrato sul display (5).

4. Se la sonda non é stata mantenuta saldamente nel

canale auricolare, o é stata mossa durante il processo di rilevazione, verranno emessi una sequenza di brevi segnali acustici, il segnale luminoso di «Exact Temp» non sarà visualizzato e sul display apparirà un messaggio di errore («POS» = posizione errata).

5. Per effettuare una misurazione successiva,

premere il tasto di espulsione del coprilente (4) e sostituirlo con un coprilente nuovo e pulito. Modello IRT 4020: premere il tasto di inizio una sola volta. Modello IRT 4520: premere il tasto di «I/O» una sola volta. Attendere il segnale di pronto all’uso. Inserire bene la sonda all’interno del canale auricolare, quindi premere il tasto di inizio. Braun ThermoScan si spegne automaticamente dopo 60 secondi di inutilizzo. Il modello IRT 4520 può anche essere spento premendo il tasto di «I/O» per almeno tre secondi. Il display mostrerà per pochi istanti il messaggio «OFF» e, dopo aver terminato di premere il tasto, sparirà. Suggerimenti per la rilevazione della temperatura

• E’ normale che la temperatura del’orecchio destro differisca leggermente dalla temperatura dell’orecchio sinistro.
• Nel misurare la temperatura utilizzare per la rilevazione sempre lo stesso orecchio.

6022431_IRT_CE_S4-90 Seite 38 Montag, 7. August 2006 9:30 09

• Alcuni fattori esterni possono influenzare la rilevazione della temperatura, ad esempio quando una persona ha: – dormito coricata da un lato – ha coperto le orecchie – é stato esposto a temperature estremamente elevate o rigide – oppure ha nuotato da poco o semplicemente ha fatto il bagno. In questi casi, é necessario attendere 20 minuti prima di procedere alla misurazione.
• Nel caso in cui siano state prescritte gocce o altri medicamenti per le orecchie, utilizzare l’orecchio non sottoposto al trattamento. Funzione memoria L’ultima temperatura rilevata prima dello spegnimento del termometro rimane nella memoria e verrà automaticamente mostrata quando lo strumento sarà nuovamente acceso. Sul display apparirà «MEM». Modello IRT 4520: Memorizza le 8 misurazioni precedenti. Per mostrare le misurazioni il termometro deve essere acceso. Poi premere per almeno un secondo il tasto «I/O». Il numero in memoria verrà mostrato (ad esempio MEM 1) e quando il tasto di «I/O» verrà rilasciato la temperatura corrispondente apparirà insieme alla dicitura «MEM». Se il tasto «I/O» fosse premuto troppo a lungo, si spegnerebbe il termometro. Ogni pressione successiva del tasto di «I/O» permette di mostrare le misurazioni rimanenti, fino a MEM 8. MEM 1 é l’ultima misurazione effettuata, MEM 8 é la più vecchia. L’ accesso alla funzione memoria smette di essere attivo automaticamente dopo aver mostrato la rilevazione più vecchia o premendo per almeno un secondo il tasto «I/O».

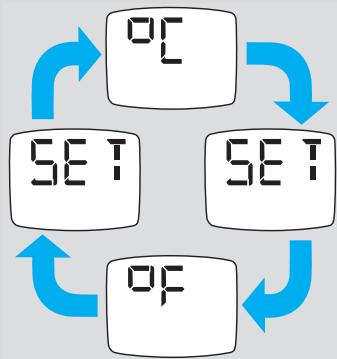

6022431_IRT_CE_S4-90 Seite 39 Montag, 7. August 2006 9:30 09 Cambiare la scala di riferimento L’interruttore Celsius / Fahrenheit del tuo Braun ThermoScan è posizionato al momento dell’imballaggio sulla posizione Celsius (°C). Se si desidera visualizzare la temperatura in gradi Fahrenheit (°F) e / o ritornare da Fahrenheit a Celsius, seguire le seguenti fasi: (1) Assicurarsi che il termometro sia spento. (2) Premere il tasto di attivazione e mantenere premuto (modello IRT 4020) / premere il tasto «I/O» (modello IRT 4520). Dopo circa 3 secondi il display mostrerà la sequenza «°C» / «SET» / «°F» / «SET» ... (3) Rilasciare il tasto di inizio / «I/O» quando la scala della temperatura di riferimento desiderata verrà visualizzata. Ci sarà un breve segnale acustico a confermare il nuovo settaggio, poi il termometro si spegnerà automaticamente. Cura e pulizia L’estremità della sonda é la parte più delicata del termometro. E’ importante che sia ben pulita e intatta per garantire accurate misurazioni. Se il termometro fosse utilizzato accidentalmente senza coprilente, pulire l’estremità della sonda nel modo seguente: Strofinare molto delicatamente la superficie della sonda usando un batuffolo di cotone o un panno morbido inumidito con alcol. Dopo la pulizia é possibile applicare un nuovo coprilente ed effettuare una nuova misurazione. Se la sonda si fosse danneggiata, contattare Braun. Per pulire l’esterno dello strumento ed il display utilizzare un panno morbido, pulito e asciutto. Non usare sostanze abrasive né immergere lo srumento in acqua o altri liquidi. Conservare il termometro e i coprilenti, in luogo fresco ed asciutto, lontano dalla polvere e dalla luce solare diretta. I coprilente di ricambio (LF 40 ) sono disponibili presso la maggior parte dei rivenditori di Braun ThermoScan, o presso I centri di assistenza Braun.

6022431_IRT_CE_S4-90 Seite 40 Montag, 7. August 2006 9:30 09 Visualizzazione di errore Messaggio Situazioni Soluzioni Nessun coprilente applicato. Applicare un coprilente nuovo e pulito. Il termometro non riesce ad identificare un o stabile posizionamento della sonda. Non é possibile una accurata rilevazione. Modello IRT 4020: resetta il display premendo il tasto di inizio. Modello IRT 4520: resetta il display premendo il tasto di «I/O» una sola volta. POS = errore di posizionamento Assicurarsi che la posizione della sonda sia corretta e che rimanga ferma. La temperatura ambientale non é compresa tra I valori operativi: (10–40 °C oppure 50–104 °F). Portare il termometro in una stanza dove la temperatuta sia tra 10–40 °C e 50–104 °F per almeno 30 minuti. La temperatura rilevata è al di fuori di una tipica rilevazione umana (34–42,2 °C) oppure (93,2 – 108 °F) Assicurarsi di aver inserito un coprilente nuovo e pulito e che il termometro sia correttamente posizionato. Poi rilevare una nuova temperatura. HI = troppo elevata LO = troppo bassa

Errore di sistema – il display lampeggia continuamente e non sarà seguito dal segnale di pronto all’uso e dal simbolo. Attendi un minuto fino a che il termometro si spegnerà automaticamente, poi accendilo nuovamente. Se la segnalazione di errore persiste, …resetta l’apparecchio rimuovendo e riposizionando le batterie. Se il messaggio si ripete, …contattare Braun. 6022431_IRT_CE_S4-90 Seite 41 Montag, 7. August 2006 9:30 09 Visualizzazione di errore Messaggio Situazioni Soluzioni La pila si sta esaurendo ma il termometro funziona ancora correttamente. Inserire delle pile nuove. La pila é totalmente scarica e non possono essere più rilevate temperature corrette. Inserire delle pile nuove. Avete altre domande? Contattare il numero verde Braun indicato a pag. 2. Sostituzione delle pile Il termometro é fornito con 2 pile da 1,5 Volt del tipo AA (LR 06). Per ottenere le migliori performance raccomandiamo le pile Duracell ® alkaline. Inserire le nuove pile quando il simbolo appare sul display.

Aprire il comparto batterie. Rimuovere le pile e rimpiazzarle con le nuove, accertandosi che i poli siano in posizione corretta. Far scivolare lo sportello del comparto pile sino a completa chiusura. Per la salvaguardia dell’ambiente non gettare le pile esaurite tra I rifiuti domestici. Riporle negli appositi contenitori per la raccolta. Calibratura Il termometro é calibrato al momento della fabbricazione. Se questo termometro é utilizzato secondo le istruzioni d’uso, non é necessaria una ricalibratura periodica. Nel caso in cui ci fossero dei dubbi sulla precisione della rilevazione, contattare Braun (indicato a pag. 2). Per determinare la data di produzione fare riferimento al numero LOT dello strumento, posizionato nel comparto pile. La prima cifra corrisponde all'ultimo numero dell'anno di fabbricazione. Le altre tre cifre indicano il giorno in cui è stato prodotto. Per esempio: LOT 0116 xx xx. Il termometro è stato fabbricato il 116° giorno dell'anno 2000.

6022431_IRT_CE_S4-90 Seite 42 Montag, 7. August 2006 9:30 09 Caratteristiche del prodotto Intervallo di temperatura visualizzato: 34 – 42,2 °C (93,2 – 108 °F) Valori operativi della temperatura ambientale: 10 – 40 °C (50 – 104 °F) Risoluzione del display: 0,1 °C o °F Intervallo di precisione della temperatura visualizzata: ± 0,2 °C (35,5– 42 °C) (95,9 –107,6 °F) ± 0,3 °C (al di fuori dell’intervallo considerato) Ripetibilità clinica: ± 0,14 °C (± 0,26 °F) Durata delle pile: 2 anni /1000 rilevazioni Strumentazione tipo BF Salvo cambiamenti senza preavviso. Questo prodotto soddisfa le seguenti disposizioni: DIN EN 60601-1: 3/96 «Apparecchiatura elettromedicale» – Parte 1: Requisiti generali per la sicurezza DIN EN 12470-5: 2003 «Termometri clinici» – Parte 5: Prestazione dei termometri auricolari a infrarossi (con rilevazione del valore massimo) Questo prodotto é conforme alle prescrizioni della direttiva Europea 93/42/EEC (Medical Device Directive).

L’apparecchiatura elettromedicale richiede particolari precauzioni relativamente all’ EMC. Per una descrizione dettagliata dei requisiti EMC contattare il numero verde Braun (indicato a pag. 2). Apparecchiature portatili e mobili di comunicazione in radiofrequenza possono influenzare il dispositivo elettromedicale. Si raccomanda di non gettare il prodotto nella spazzatura al termine della sua vita utile. Per lo smaltimento, rivolgersi ad un qualsiasi Centro Assistenza Braun o ad un centro specifico.

6022431_IRT_CE_S4-90 Seite 43 Montag, 7. August 2006 9:30 09 Garanzia Braun fornisce una garanzia valevole per la durata di 2 anni dalla data di acquisto. Nel periodo di garanzia verranno eliminati, gratuitamente, i guasti dell’apparecchio conseguenti a difetti di fabbrica o di materiali, sia riparando il prodotto sia sostituendo, se necessario, l’intero apparecchio. Tale garanzia non copre: danni derivanti dall’uso improprio del prodotto, la normale usura conseguente al funzionamento dello stesso, i difetti che hanno un effetto trascurabile sul valore o sul funzionamento dell’apparecchio. La garanzia decade se vengono effettuate riparazioni da soggetti non autorizzati o con parti non originali Braun. Per accedere al servizio durante il periodo di garanzia, è necessario consegnare o far pervenire il prodotto integro, insieme allo scontrino di acquisto, ad un centro di assistenza autorizzato Braun. Contattare il numero 800-44 00 11 per avere informazioni sul Centro di assistenza autorizzato Braun più vicino.

• Ó·‚ÔÛ‚‹ÓÂÈ Û˘Ó¯Ҙ Î·È ‰ÂÓ

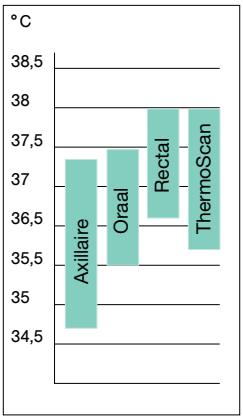

• La normale temperatura corporea é compresa in un intervallo. La tabella seguente dimostra che tale intervallo di temperatura normale varia inoltre a seconda del tipo di rilevazione effettuata. Quindi misurazioni effettuate in diverse posizioni non sono comparabili. Ascellare1: 34,7 °C – 37,3 °C 94,5 – 99,1 °F

ThermoScan Intervalli di temperatura normali per sito 38,5 Rettale

• Allo stesso modo, la temperatura normale varia da persona a persona e durante le diverse fasi della giornata. E’ quindi importante determinare la normale temperatura corporea propria e dei propri familiari. Ciò puo essere facilmente realizzato usando BraunThermoScan. Prendete pratica all’uso dello strumento rilevando la Vostra temperatura corporea e quella dei Vostri famigliari in condizione di buona salute per poter determinare I Vostri valori di normali. Membro della Famiglia Data 8:00 h 12:00 h 16:00 h N.B.: qualora consultiate il vostro medico ricordatevi di comunicare che ThermoScan rileva una temperatura timpanica, e se possibile communicate il Vostro intervallo di temperatura normale, quale ulteriore punto di riferimento. Se vi sono ulteriori domande contattare Braun. 1 Chamberlain, J. M. Terndrup, T. E., New Light on Thermometer Readings, Contemporary Pediatrics, March 1994. 2 Chamberlain, J. M., et al., Determination of Normal Ear Temperature with an Infrared Emission Detection Thermometer; Annals of Emergency Medicine, January 1995. 6022431_IRT_CE_S4-90 Seite 84 Montag, 7. August 2006 9:30 09 Come utilizzare Braun ThermoScan

Per effettuare misurazioni precise, accertatevi che un coprilente nuovo e pulito sia stato predisposto prima di ciascuna rilevazione.

IRT 4020: premi il tasto di inizio («start»). IRT 4520: premi il tasto «I/O». Quindi attendere il segnale di pronto all’usoe che il simbolo di prontocompaia sul display.

Inserire bene la sonda nel canale auricolare, poi premere il tasto di inizio.

Se la sonda é stata inserita saldamente nel canale auricolare durante il processo di misurazione, un lungo segnale acustico conferma la fine del processo di misurazione. Si è quindi sicuri di aver effettuato una corretta misurazione. Il risultato é mostrato sul display. Se misuri la temperatura di un’altra persona, la luce di «ExacTemp» ti sarà d’aiuto. Esso lampeggia durante il processo di rilevazione fino a quando la sonda non é posizionata saldamente quindi, si illumina nel momento in cui é stata effettuata una misurazione accurata. 6022431_IRT_CE_S4-90 Seite 85 Montag, 7. August 2006 9:30 09 Lichaamstemperatuur
