Productsoort	Infrarood oorthermometer voor medisch gebruik
Merk	KAZ (onder licentie van Braun)
Model	IRT 4020
Voeding	2 AA-batterijen 1,5 V (LR06)
Weergegeven temperatuurbereik	34 °C tot 42,2 °C (93,2 °F tot 108 °F)
Nauwkeurigheid	± 0,2 °C tussen 35,5 °C en 42 °C; ± 0,3 °C daarbuiten
Weergaveresolutie	0,1 °C of °F
Omgevingstemperatuur bij gebruik	10 °C tot 40 °C (50 °F tot 104 °F)
Geheugen	1 laatste meting (model IRT 4020)
Belangrijkste functies	Infrarood oortemperatuurmeting, ExacTemp-positie-indicator, automatische uitschakeling na 60 s, keuze schaal °C/°F
Onderhoud en reiniging	Reinig de lens met een watje gedrenkt in alcohol na gebruik zonder opzetstuk; buitenkant met een zachte droge doek
Reserveonderdelen	Wegwerp opzetstukken Braun ThermoScan LF40
Levensduur batterijen	Ongeveer 2 jaar / 1000 metingen
Garantie	2 jaar (behalve bij onjuist gebruik)
Normen	DIN EN 60601-1, DIN EN 12470-5, richtlijn 93/42/EEG

Veelgestelde vragen - IRT 4020 KAZ

Hoe gebruik ik de IRT 4020 thermometer?

Druk op de startknop. Wacht op het geluids- en visuele signaal. Plaats de sonde voorzichtig in de gehoorgang en druk opnieuw op de knop. Een lange piep geeft het einde van de meting aan. Gebruik voor nauwkeurige metingen altijd een schoon nieuw wegwerp opzetstuk.

Wat is de nauwkeurigheid van deze thermometer?

De nauwkeurigheid is ± 0,2 °C tussen 35,5 °C en 42 °C, en ± 0,3 °C daarbuiten. De klinische reproduceerbaarheid is ± 0,14 °C.

Hoe wijzig ik de temperatuurschaal van °C naar °F?

Zet de thermometer uit. Houd de startknop ingedrukt totdat °C/SET/°F/SET op het scherm verschijnt. Laat los wanneer de gewenste schaal verschijnt. Een pieptoon bevestigt de wijziging.

Wat te doen als het scherm 'POS' toont?

Dit is een positioneringsfout. Wis het scherm door één keer op de startknop te drukken. Plaats de thermometer opnieuw correct in het oor en zorg dat hij stabiel blijft.

Hoe reinig ik de lens van de thermometer?

Indien gebruikt zonder opzetstuk, veeg de lens zeer voorzichtig af met een watje of zachte doek gedrenkt in alcohol. Laat volledig drogen voordat u een nieuw opzetstuk gebruikt.

Wanneer moet ik de batterijen vervangen?

Vervang de batterijen wanneer het batterijsymbool op het scherm verschijnt. Gebruik 2 AA-batterijen 1,5 V (LR06). Gebruik voor optimale prestaties Duracell-batterijen.

Welke opzetstukken gebruiken?

Gebruik uitsluitend wegwerp opzetstukken Braun ThermoScan LF40. Gebruik de thermometer nooit zonder schoon opzetstuk.

Kan de thermometer bij baby's worden gebruikt?

Ja, dit is een oorthermometer geschikt voor alle leeftijden. Voor 0-2 jaar is het normale bereik 36,4-38,0 °C. Wacht 20 minuten als het kind op het oor heeft geslapen of is blootgesteld aan extreme temperaturen.

Wat betekent 'HI' of 'LO' op het scherm?

Dit geeft aan dat de gemeten temperatuur buiten het menselijke bereik (34-42,2 °C) ligt. Controleer het opzetstuk en de positionering, en voer opnieuw een meting uit.

Hoe krijg ik een vervangend opzetstuk?

De LF40 opzetstukken zijn verkrijgbaar in winkels die ThermoScan verkopen of bij erkende Braun servicecentra.

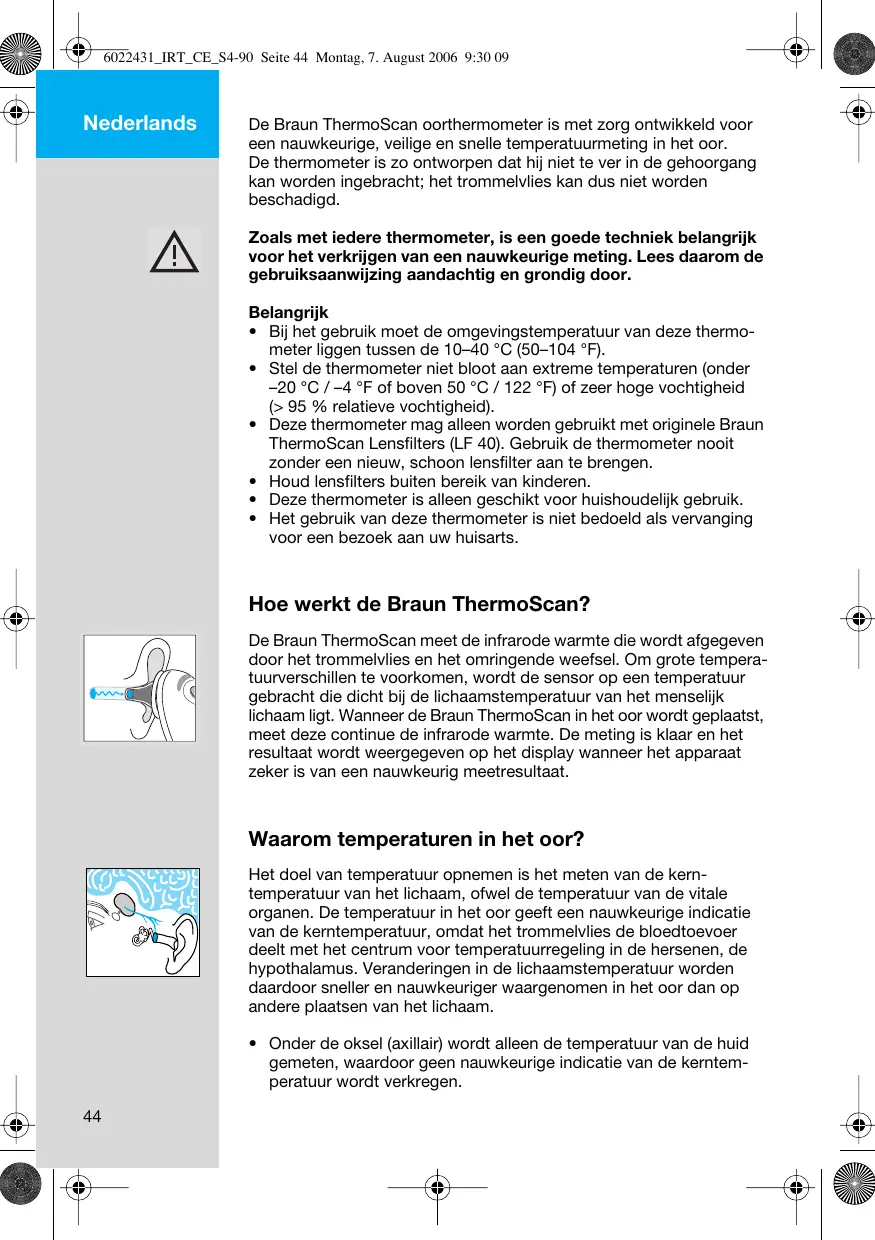

GEBRUIKSAANWIJZING IRT 4020 KAZ

De Braun ThermoScan oorthermometer is met zorg ontwikkeld voor een nauwkeurige, veilige en snelle temperatuurmeting in hetoor. De thermometer is zo ontworpen dat hij Niet te ver in de gohoorgang kan worden ingebracht; het trommelvlies kan dus nicht worden beschadigd.

Zoals met jegere thermometer, is een goede techniek belangrijk voor het verkrijgen van een nauwkeurige meting. Lees.daarom de gebruiksaanwijzing aandachtig en grondig door.

Belangrijk

• Bij het gebruik要去 de omgevingstemperatuur van deze thermometer liggen:tussen de 10 - 40°C (50-104 F).
• Stel de thermometer Niet bloot aan extreme temperaturen (onder -20°C / -4°F of boven 50°C / 122°F ) of zeer hoge vochtigkeit ( >95% relatieve vochtigkeit).
• Deze thermometer mag alleen worden gebruikt met originele Braun ThermoScan Lensfilters (LF 40). Gebruik de thermometer nooit zonder een/New, schoon lensfilter aan te brengen.
• Houd lensfilters buiten bereik van kinderen.
• Deze thermometer is alleen geschikt voor huishoudelijk gebruik.
• Het gebruik van deze thermometer is nicht bedoeld als verranging voor een bezoek aan uw huisarts.

Hoe werkt de Braun ThermoScan?

De Braun ThermoScan meet de infrarode warmte die worden afgegeben door het trommelvlies en het omringende weefsel. Om groete temperatuurverschillen te voorkomen, worden de sensor op een temperatuur gebracht die dicht bij de lichaamsterperatuur van het menselijk lichaam ligt. Wanner de Braun ThermoScan in hetoor worden geplaatst, meet deze continue de infrarode warmte. De meting is klaar en het resultaat worden weergeveen op het display wanner het apparaat zeker is van een nauwkeurig meetresultaat.

Waarom temperature in het oor?

Het doel van temperatuur opnemen is het meten van de kerntemperatuur van het lichaam, ofwel de temperatuur van de vitale organen. De temperatuur in het oor geeft een nauwkeurigeindicatie van de kerntemperatuur, onward het trommelvies de bloedtoevoer deelt met het centrum voor temperatuurregeling in de hersenen, de hypothalamus. Veranderingen in de lichaamstermuatuur worden daardoor sneler en nauwkeuriger waargenomen in het oor dan op andereplaatsen van het lichaam.

• Onder de oksel (axillair) worden alleen de temperatuur van de huid gemeten, waardoor geen nauwkeurigeindicatie van de kerntemperatuur worden verkreten.

• Bij meting in de mond (oral) worden de temperatuur beinvloed door drinken, eten en ademen.

• De rectale temperatuur loopt anschter bij veranderingen in de kerntemperatuur. Bovendien bestaat het risico van kruisbesmetting.

Lichaamstemperatuur

De normale lichaamstemperatuur ligt binnen een bepaald temperatuurbereik. De onderstaande tabelaat zien dat dit bereik tevens afhankelijk is van deplaats van meting. Daarom kuren temperaturen die op verschillende plaatsen worden gemeten, Niet direct met elkaar worden vergeleken.

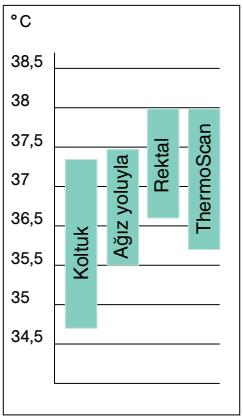

Normaal bereik per plaats van meting:

Axillair:	34,7 – 37,3 °C	94,5 – 99,1 °F
Oraal:	35,5 – 37,5 °C	95,9 – 99,5 °F
Rectaal:	36,6 – 38,0 °C	97,9 – 100,4 °F
ThermoScan:	35,8 – 38,0 °C	96,4 – 100,4 °F

• Bovendien daalt het normale temperatuurbereik naarmate een person ouder worden. De volgende tabel maar normale temperatuurbereiken zich per leeftijdsgroep wanneser gemeten worden met de ThermoScan.

Normaal ThermoScan bereik per leeftijdsgroep:

0 - 2aar	36,4 - 38,0 °C	97,5 - 100,4 °F
3 - 10aar	36,1 - 37,8 °C	97,0 - 100,0 °F
1 - 65aar	35,9 - 37,6 °C	96,6 - 99,7 °F
>65aar	35,8 - 37,5 °C	96,4 - 99,5 °F

Echter, het normale temperatuurbereik varieert ook van persoon tot persoon en schommelt gedurende de dag. Het is waarom belangrijk dat u uw normale temperatuurbereik vaststelt. Dit kut u eenvoudig doen met de Braun ThermoScan. Oefen bij uzelf en bij uw (gezonde) gezinsleden het temperatuur opnemen op verschillende tijden van de dag om zo van iedereen het normale temperatuurbereik te bepalen.

Opmerking: wanner u uw huisarts raadpleegt, vergeet dan nicht te vermelden dat de gemeten temperatuur een oortemperatuur is.

Geef indien möglich het normale temperatuurbereik door van de betreffende persoon.

Produkt omschrijving

1. Lensfilter
2. Lens
3. Lensfilter detector
4. Lensfilter ejector
5. Display
6. «I/O» knop (Aan/geheugenfunctie - alleen bij model IRT 4520)
7. «ExacTemp» lampje
8. Startknop «start»
9. Batterijklepje
10. Luxe opbergdoos (IRT 4520)
11. Beschermkapje (IRT 4020)

Het gebruik van de Braun ThermoScan

1. Om nauwkeurige metingen te verkrijgen, dient u ervoor te zorgen dat u voor iedere meting een新产品, schoon lensfilter (1) heeft geplaatst.
2. IRT 4020: Druk op de startknop (8). IRT 4520: Druk op de «I/O» knop (6).

Gedurende de zich controle, toont het display alle tekens. De LAST gemeten temperatuur zal worden weergegeven met «MEM».

Wacht op de «klaar voor gebruik» pieptoon en het «klaar voor gebruik» symbol op het display.

1. Plaats de lens voorzichtig in de gehoorgang en druk op de startknop (8).

Indien de lens op de juiste manier veilig in de gehoorgang is geplaatst gedurende het meetproces, za een lange pieptoon het einde van de meting aangeven. U=kunt er nu zeker van zich dat u een nauwkeurige meting heeft verricht. Hetresultaat za worden getoond op het display (5).

Wanner u de temperatuur meet van een ander persoon, zar het «ExacTemp» lampje (7) u hierbij helpen. Het lampje knippertijdens de meting zolang de lens op de juiste en veilige manier in het oor is geplaatst. Wanner u een nauwkeurige meting heeft verricht, zar het lampje continue gaan branden.

1. Indien de lens nicht constant in een stabiele positie in de gehoorgang is geplaatst, za een reeks korte pieptonen klinken, het «ExacTemp» lampje zaluitgaan en op het display zar een foulmelding worden weergegeven («POS» = positie-fout).
2. Voor een volgende meting, drukt u op de lensfilter ejector (4) om het gebruekte lensfilter te verwijderen en staat u een新模式chool lensfilter.

IRT 4020: Maak het display leeg door eenmaal op de startknop te drukken.

IRT 4520: Maak het display leeg door eenmaal op de «I/O» knop te drukken.

Wacht op het «klaar voor gebruik» signaal. Plaats de lens voorzichtig in de gohoorgang en druk op de startknop.

Indien de Braun ThermoScan oorthermometer gedurrende 60 seconden nicht worden gebruikt, schakelt het apparaat zichzelf automatisch uit. De IRT 4520 kan tevens worden uitgeschakeld door gedurrende tenminste drie seconden op de «I/O» knop te drukken.

Het display zal kort knipperen «OFF» en na het loslaten van de knop, zal het display uitgaan.

Tips voor het nemen van de temperatuur

• De temperatuur in hetrechteroor kan verschillen van die in het linkeroor. Neem waarom.altijd de temperatuur in hetzelfde oor.
• Voor het verkrijgen van nauwkeurige meetresultaten, dient het oor vrij te+zijn van verstoppenen of overtollig oorsmeer.

• Invloeden van buitenaf hunnen van invloed�n op de temperatuur in het oor, zo ook wanner de person:

• op één oor heeft gelegen,

• zijn oren bedekt hebft gezahd,
• is blotgesteld aan zeer hete of zeer koude temperatuur,
  -kort geleden heeft gezwommen of in bad is geweest.

Verander in deze gevallen de situatie van deze personen en wacht 20 minutes voor u opnieuw de temperatuur meet.

• Indien de personool door de arts voorgeschreven oordruppels of andere oor-medicatie in de gehoorgang geleuikt, dient u de metingen te verrichten in het andere oor.

Geheugenfunctie

DeIRST gemeten temperatuur wordt opgeslagen in het geheugen, en za automatisch op het display versuschijnen wanneer het apparaat wordt aangeschakeld. Op het display zal het woord «MEM» verschijnen.

IRT 4520:

Dit model heeft een geheugenfunctie voor de LASTE 8 meetresultaten.

Om de opgeslagen metingen op het display te bekijken, moet de thermometer worden aangeschakeld. Druk verwolgens tenminste 1 Seconde op de «I/O» knop. Het display toont nu het geheugennummer (bijv. MEM 1), en wonneur u de «I/O» knop los LAST, verschijnt de bijbehorende temperatuur bij dat nummer op het display, samen met het woord «MEM». Let op: Indien u te lang op de «I/O» knop drukt, za del thermometer worden uitgeschakld. Bij iedere volgende druk op de «I/O» knop zal een volgend geheugennummer verschijnen met de bijgehorende temperatuur (tot MEM 8).

MEM 1 is de meest recente meting, MEM 8 de oudste. De geheugenfunctie worden automatisch uitgeschakeld na het weergeven van de oudste meting, of door het indrukken van de «I/O» knop gedurende tenminste 1 seconde.

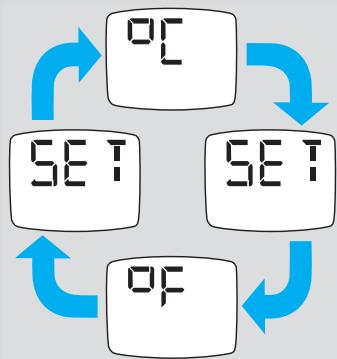

Veranderen van de temperatuurschaal

Uw Braun ThermoScan worden geleverd met een geactiveerde Celsius (°C) temperatuurschaal. Indien u wenst over te schakelen op Fahrenheit (°F) en/of terug van Fahrenheit waar Celsius, doet u dit als volgt:

(1) Zorg ervoor dat de thermometer is uitgeschakeld.
(2) Druk op de startknop (IRT 4020), of de «I/O» knop (IRT 4520) en houd deze ingedrukt. Na ongeveer 3 seconden zal het display het volgende aangeven: «°C» / «SET» / «°F» / «SET» ...
(3) Laat de startknop /«I/O» knop los wanner de gewenste temperatuurschaal op het display staat. ErZAeien korte piep volgen om de neue instelling te bevestigen. Daarna worden de thermometer automatischuitgeschakeld.

Onderhoud en reiniging

De lenstip is het meest gevoelige deel van de thermometer.

Deze moet schoon en onbeschadigd zijn om nauwkeurige meetresultaten te waarborgen.

Indien de thermometer ooit per ongeluk zonder lensfilter worden gebruikt, maar de lens dan als volgt schoon:

Veeg het oppervlak van de lens zeer voorzichtig af met een wattenstokje of een zachtde doek met bevochtig met alcohol. Nadat de alcohol hebemaal opgedroogd is, kunt u een黄埔e lensfilter plaatsen en opnieuw temperatuur meten.

Indien uw lens is beschadigd, neem dan contact op met Braun.

Gebruik een zachte, droge doeok om het display en de buitenkant van de thermometer schoon te makeen. Gebruik geen schuurmiddelen. Dompel de thermometer nooit onder in water of andere vloeistoffen.

Bewaar de thermometer en lensfilters op een droge, stofvrije en vochtarme plaats. Niet bloatstellen aan direct zonlicht.

Extra lensfilters (LF 40) zijn verwrijkijgbaar bij de meeste winkels die de Braun ThermoScan verkopen en bij de Braun Service Centra.

Foutmelding	Oplossen van problemen
	Situatie	Oplossing
	Er is geen lensfilter aangebrachte.	Plaats een neue, schone lensfilter.
	De thermometer kan een juiste en veilige positie van de lens Niet waarnemen. Een juiste meting is nicht möglich.	IRT 4020: Maak het display leeg door eenmaal op de startknop te drukken.
	POS = positie-fout	IRT 4520: Maak het display leeg door eenmaal op de «I/O» knop te drukken.
		Zorg ervoor dat de lens correct geplaatst is en stabel worden gehonden.
	De omgevingtemperatuur ligt NietCUS tussen de toegestane temperatuur (10-40 °C / 50-104 °F).	Laat de thermometer 30 minuten acclimatiseren in een kamer waar de temperatuurCUSden de 10 en 40 °C / 50 en 104 °F is.
	De gemeten temperatuur ligt Niet binen het normale menselijktemperatuurbereik (34-42,2 °C / 93,2-108 °F).	Zorg ervoor dat een/New, schoon lensfilter is geplaatst en dat de thermometer op de correcte manier is geplaatst.
	HI = te hoog	Neem de temperatuur nogmaals op.
	LO = te laag
	Systeelfout - Het zichcontrolledisplay knippert constant en wordt Niet gevolgd door de «klaar voor gebruik» piep en het «klaar voor gebruik» symbool.	Wacht 1 minuut tot de thermo-meter automatisch uitschakelt, enzet het apparaat daarna opnieuw aan.
	Indien de foulmeling blijft,	... reset dan de thermometer door het verwijderen van de batterijen en ze vervolgens werk terug teplaatsen.
	Indien de foulmeling nog steeds blijft,	... letz de thermometer dan nakijken bij een Braun Klanten-service Center.

Foutmelding

Oplossen van problemen

Situation

Oplossing

De batterijen zich bijna leeg, maar de thermometer werkt nog correct.	Plaats neue batterijen.
De batterijen zich te leeg om de temperatuur nog correct te kunnen opnemen.	Plaats neue batterijen.
Heeft u verder nog vragen?	Bel de consumenten informatielijn: Zie pagina 2.

Vervangen van de batterijen

De thermometer worden geleverd met twee 1,5 V type AA (LR 06) batterijen. Voor de Beste prestaties, raden wij het gebruik van Duracell® alkaline batterijen aan.

Vervang de batterijen zodia het batterij-symbol op het display verschijnt.

Open het batterijvakje. Verwijder de batterijen en verrang deze door neuewe. Zorg ervoor dat de polen in de juiste richting staan. Sluit het batterij/bakje tot deze op zijnplaats vastklikt.

Deponeer lege batterijen nicht bij het huisvuil, maar breng ze waar eén van de waar voor bestemde inleveradressen.

Ijken

De thermometer is in de fabriek geijkt. Als deze thermometer volgens de instructies worden gelebruikt, is regelmatige ijking Niet nodig. Indien u vragen heeft over de nauwkeurigheid van de metingen, dan kurz u contact opnemen met de Braun consumenten informatielijn, zie pag. 2.

De datum van fabricage worden weergegeven door het LOT-nummer op het batterijvakje. Het eerste cijfer na LOT geeft het LASTe cijfer van het fabricage-jaar wee. De volgende 3 getallen given de dag van het fabricage-jaar wee.

Bijvoorbeeld: LOT 0116 XXX - dit product is gefabricieerd op de 116e dag van het jaar 2000.

Produkt specificaties

Temperatuurbereik op het display: 34 - 42,2 °C (93,2 - 108 °F)

Omgevingstemperatuur voor goed functioneren van de thermometer: 10 - 40°C (50 - 104 °F)

Nauwkeurigheid van de weergegeven temperatuur: ± 0,2°C (35,5-42°C) (95,9-107,6°F)

± 0,3°C (buiten het temperatuurbereik)

Klinische herhaalbaarheid: ± 0,14°C(± 0,26°F)

Levensduur batterij: 2aar/1000 metingen

Type BF apparatus

Wijzigingen voorbehonden.

Dit produit voldoet aan de volgende standardaarden:

DIN EN 60601-1:3/96 «Medical electrical equipment» -

Deel 1: Algemene veiligheidsvoorschriften

DIN EN 12470-5: 2003 «Klinische thermometers» -

Deel 5: Prestatie van infrarode oorthermometers (met maximum apparaat)

Dit produit voldoet aan de voorschriften volgens de EU richtig 93/42/EEC (Medical Device Directive).

ELECTRISCH MEDISCHE APPARATUUR要去 voldoen aan speciale voorzorgsmaatregelen volgens de EMC richtlijnen. Voor een gedetailleerde beschrijving van de EMC vereisten kut u contact opnemen met de Braun infolijn (zie pagina 2).

Draagbare en mobile RF communicaie apparatuur kan de werkig van ELECTRISCH MEDISCHE APPARATUUR beinvloeden.

Gooi dit apparaat aan het eind van zichn nuttige levensduur Niet bij het huisafval. Lever deze in bij een Braun Service Centre of bij de door uw gemeente aangewezen inleveradressen.

Garantie

Op dit produit verlenen wij een garantie van 2aar geldend vanaf datum van aankoop. Binnen de garantieperiode zullen eventuele fabricagefouten en/of materiaalfouten gratis door ons worden verholpen, hetzij door reparatie, verranging van onderdelen of omruilen van het apparaat.

Deze garantie is van toepassing in elk land waar dit apparaat worden geleverd door Braun of een officieel aangestelde vertegenwoordiger van Braun.

Beschadigingen ten gevolge van onoordeelkundig gebruik, normale slijtage en gebreken die de werkung of waarde van het apparaat Niet noemenswaardig beinvloeden vallen Niet onder de garantie. De garantie verwalt bij reparatie door Niet door ons erkende service-afdelingen en/of gebruik van Niet originele Braun onderdelen.

Om gebruik te makev van onsze service bennen de garantieperiode, dient u het complete apparaat met uw aankoopbewijs af te given of op te sturen maar een geauthoriseerd Braun Customer Service Centre.

Bel 0 800-445 53 88 voor een Braun Customer Service Centre bij u in de buurt.

• De normale lichaamstemperatuur ligt binnen een bepaald temperatuurbereik. De onderstaande tabelaat zien dat dit bereik tevens afhankelijk is van deplaats van meting. Daarom hunnen temperaturen die op verschillende plaatsen worden gemeten, Niet direct met elkaar worden vergeleken.

Normaal bereik per plaats van meting:

Axillair1:	34,7 °C – 37,3 °C	94,5 – 99,1 °F
Oraal1:	35,5 °C – 37,5 °C	95,9 – 99,5 °F
Rectal1:	36,6 °C – 38,0 °C	97,9 – 100,4 °F
ThermoScan2:	35,8 °C – 38,0 °C	96,4 – 100,4 °F

• Echter, het normale temperatuurbereik varieert ook van persoon tot persoon en schommelt gedurende de dag. Het is.daarombelangrijk dat u uw normale temperatuurbereik vaststelt. Dit kuntu eenvoudig doen met de Braun ThermoScan. Oefen bij uzelf en bij uw (gezonde) gezinsleden het temperatuur opnemen opverschillende tijden van de dag om zo van iedereen het normale temperatuurbereik te bepalen.

Opmerking: wanner u uw huisarts raadpleegt, vergeet dan Niet te vermelden dat de gemeten temperatuur een oortemperatuur is. Geef indien möglich het normale temperatuurbereik door van de betreffende persoon.

Bij vragen, belt u de Braun consumenten infolijn.

Het gebruik van de Braun ThermoScan

1.

Om nauwkeurige metingen te verkrijgen, dient u ervoor te zorgen dat u voor iedere meting een nieduw, schoon lensfilter heeft geplaatst.

2.

IRT 4020: Druk op de startknop («start»).
IRT 4520: Druk op de «I/O» knop.

Wacht op het «klaar voor gebruik» signal aan het «klaar voor gebruik» symbol op het display.

3.

Plaats de lens voorzichtig in de gehoorgang en druk op de startknop.

4.

Indien de lens op de juiste en veilige manier in de gehoorgang is geplaatst gedurende het meetproces, za een lange pieptoon het einde van de meting aangeven. U kunt er nu zeker van zich dat u een nauwkeurige meting heeft verricht. Het resultaat zal worden getoond op het display.

Wanner u de temperatuur meet van een ander persoon, zal het «ExacTemp» lampje u hierbij helpen. Het lampje knippertijdens de meting zolang de lens op de juiste en veilige manier in het oor is geplaatst. Wanner u een nauwkeurige meting heeft verricht, zar het lampje continue gaan branden.
