GEBRUIKSAANWIJZING BP 3560 KAZ

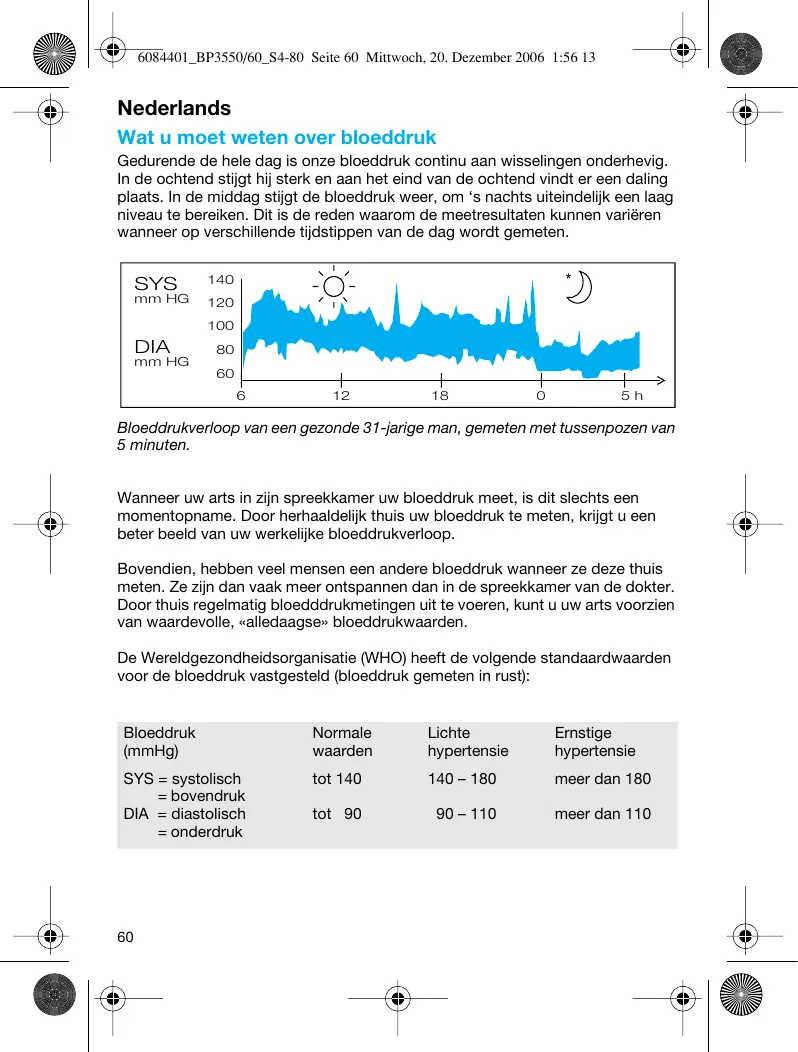

6084401_BP3550/60_S4-80 Seite 60 Mittwoch, 20. Dezember 2006 1:56 13 Nederlands Wat u moet weten over bloeddruk Gedurende de hele dag is onze bloeddruk continu aan wisselingen onderhevig. In de ochtend stijgt hij sterk en aan het eind van de ochtend vindt er een daling plaats. In de middag stijgt de bloeddruk weer, om ‘s nachts uiteindelijk een laag niveau te bereiken. Dit is de reden waarom de meetresultaten kunnen variëren wanneer op verschillende tijdstippen van de dag wordt gemeten. SYS

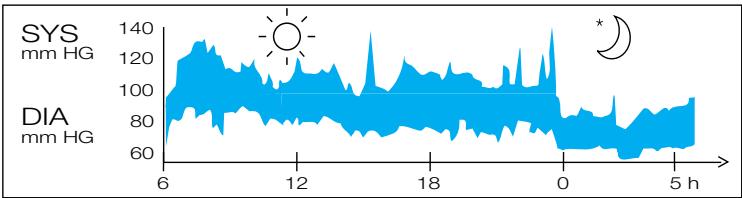

Bloeddrukverloop van een gezonde 31-jarige man, gemeten met tussenpozen van 5 minuten. Wanneer uw arts in zijn spreekkamer uw bloeddruk meet, is dit slechts een momentopname. Door herhaaldelijk thuis uw bloeddruk te meten, krijgt u een beter beeld van uw werkelijke bloeddrukverloop. Bovendien, hebben veel mensen een andere bloeddruk wanneer ze deze thuis meten. Ze zijn dan vaak meer ontspannen dan in de spreekkamer van de dokter. Door thuis regelmatig bloedddrukmetingen uit te voeren, kunt u uw arts voorzien van waardevolle, «alledaagse» bloeddrukwaarden. De Wereldgezondheidsorganisatie (WHO) heeft de volgende standaardwaarden voor de bloeddruk vastgesteld (bloeddruk gemeten in rust): Bloeddruk (mmHg) Normale waarden Lichte hypertensie Ernstige hypertensie SYS = systolisch = bovendruk DIA = diastolisch = onderdruk tot 140 140 – 180 meer dan 180 tot 90 90 – 110 meer dan 110

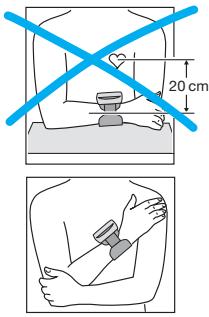

6084401_BP3550/60_S4-80 Seite 61 Mittwoch, 20. Dezember 2006 1:56 13 Wat u moet weten over deze bloeddrukmeter 20 cm Om nauwkeurige meetresultaten te verkrijgen, dienen alle polsbloeddrukmeters op hartniveau gehouden te worden. Bijvoorbeeld: wanneer de monitor 20 cm lager dan het hart word gehouden, zoals links wordt afgebeeld (bijv. door de arm op een tafel te leggen), zal het resultaat van de meting ongeveer 15 mmHg te hoog zijn. Daarom heeft de Braun SensorControl een actief positioneringssysteem (A): dit begeleidt u bij het houden van de arm waarmee u de meting verricht op de juiste meetpositie op harthoogte en geeft u bevestiging van een correcte meting nadat deze is voltooid. Uw bloeddrukmeter beschikt tevens over een EasyClick manchet, die automatisch op een juiste manier om de pols wordt bevestigt en zorgt voor een juiste meting.

• Om zeker te zijn van nauwkeurige meetresultaten, dient u de volledige gebruiksinstructies aandachtig door te lezen.
• Dit produkt is alleen bedoeld voor huishoudelijk gebruik. Het produkt en de batterijen buiten bereik van kinderen houden.
• Mensen die lijden aan hartritmestoornissen, vaatvernauwing, arteriosclerose, diabetes en hartpatiënten met een pacemaker dienen hun arts te raadplegen voordat ze zelf hun bloeddruk meten. In deze gevallen kunnen namelijk afwijkende bloeddrukwaarden worden gemeten.
• Raadpleeg in geval van twijfel uw huisarts, in het bijzonder wanneer u onder medische behandeling staat of medicijnen gebruikt.
• Het gebruik van deze bloeddrukmeter moet niet worden gezien als een vervanging voor de consulten bij uw arts.

Positioneringssysteem Bevestigingssysteem Aan/uit knop Selectieknop Geheugenknop («memo») Manchetsluiting Ontkoppelknop Batterijvakje Afstandshulp

• Gebruik alkaline batterijen van het type LR 03 (AAA) (bijv. Duracell). Dit zijn de batterijen die bij het produkt zijn meegeleverd (of oplaadbare batterijen).
• Verwijder het batterijklepje en plaats de twee batterijen met de juiste polariteit (zie aanduiding in het batterijvakje (H)).
• Nieuwe batterijen (Duracell) zijn goed voor ongeveer 300 metingen.
• Gooi alleen lege batterijen weg. Deze mogen niet met het huishoudelijk afval worden weggegooid, maar dienen bij daarvoor bestemde inzamelingspunten of bij uw dealer te worden afgegeven. Belangrijke regels voor nauwkeurige bloeddrukmeting Het op de juiste manier gebruiken is belangrijk voor het krijgen van nauwkeurige meetresultaten!
• Verricht de metingen altijd op hetzelfde moment van de dag, het liefst ‘s ochtends, en onder dezelfde omstandigheden.
• Meet nooit binnen een half uur na het roken of na het drinken van koffie of thee.
• Doe eerst uw sieraden en horloge af voordat u de bloeddrukmeter bevestigt.
• Plaats de bloeddrukmeter 2 cm onder de handpalm.
• Zorg dat u tijdens de meting zit, ontspant, en niet beweegt, houd de hand en vingers van de meet-arm stil. Niet praten.
• Houd het apparaat tijdens de meting ter hoogte van het hart.
• Wacht ongeveer 3 minuten voordat u een volgende meting uitvoert.

6084401_BP3550/60_S4-80 Seite 63 Mittwoch, 20. Dezember 2006 1:56 13 Meten Voor een betrouwbare meting van uw bloeddruk, volgt u onderstaande instructies. Om de manchet te openen, druk op de ontkoppel knop (G) onder de manchetsluiting. 2 cm

1. Plaats de bloeddrukmeter op de smalle zijde van

uw ontblootte onderarm, met de monitor omhoog. De afstandshulp (I) helpt u bij het houden van de benodigde 2 cm afstand van uw handpalm. memo distance 2 cm click!

2. Om het manchet te sluiten, houdt u het apparaat tegen

uw lichaam. Pak dan de sluiting van het manchet vast, trek het manchet uit en plaats de sluiting in de behuizing van de monitor tot deze vastklikt. Het manchet zal zich automatisch aan de omtrek van uw pols aanpassen. Wanneer het manchet gesloten is, dient u het apparaat niet meer te bewegen. Indien u de bloeddrukmeter wilt verplaatsen op uw arm, dient u het manchet weer te openen en sluiten.

3. Druk op de rode aan/uit knop (C).

4. Leg de hand met de bloeddrukmeter op uw andere

bovenarm zoals aangegeven. Beweeg uw hand langzaam omhoog langs uw bovenarm. Kijk naar het positioneringssysteem (A) en beweeg uw hand omhoog of omlaag in de richting die de pijl aangeeft.

6084401_BP3550/60_S4-80 Seite 64 Mittwoch, 20. Dezember 2006 1:56 13

5. Het positioneringssysteem (A) aan de linkerzijde en

een geluidssignaal bevestigen dat u de juiste meetpositie heeft bereikt. De meting zal automatisch starten. Wanneer de meting is afgerond, zal nogmaals een geluidssignaal klinken en wordt de meting weergegeven op het display met de resultaten van het bevestigingssysteem (B): Bovendruk (systolisch) Onderdruk (diastolisch) Hartslag Bevestigingssysteem (B) De groene stip in de linker benedenhoek op het display bevestigt dat de meting correct is uitgevoerd. Indien dit niet het geval is, zal een rode stip knipperen en het positioneringssysteem (knipperende arm) zal de reden van de meetfout aangeven. Arm: te laag . . . te hoog Arm bewogen tijdens meting Let op:

• In geval van systeemfouten of onjuiste hantering, zal het display een foutmelding weergeven in plaats van onjuiste resultaten (voor details, zie sectie «Wat te doen als…»).
• 15 seconden na het aanzetten van het apparaat, zal het meten automatisch beginnen, ook als de geschikte meetpositie nog niet is bereikt.

6084401_BP3550/60_S4-80 Seite 65 Mittwoch, 20. Dezember 2006 1:56 13 Uitzetten Druk op de aan/uit knop om het apparaat uit te zetten. Anders zal het apparaat na 2 minuten automatisch worden uitschakeld. Geheugenfunctie Uw bloedddrukmeter heeft een geheugenfunctie voor 100 metingen (BP 3550 model: 80 metingen). De waarden worden automatisch opgeslagen na iedere afgeronde meting. Het geheugen is niet-vluchtig. Dit betekent dat u geen data zult verliezen bij het vervangen van de batterijen. Het geheugen kan niet worden geleegd. Wanneer het geheugen vol is, zullen de oudste waarden automatisch worden overschreven. Opgeslagen metingen bekijken Om opgeslagen metingen te bekijken, schakelt u eerst het apparaat uit, vervolgens drukt u op de geheugenknop (E). Eén keer drukken (m or n) geeft de laatste meting weer. De onderste regel op het display toont achtereenvolgens eerst de geheugenindex, hartslag en vervolgens de datum en tijd van de betreffende meting. Tevens zal het resultaat van het bevestigingssysteem worden getoond zoals hierboven beschreven. Door meerdere malen op de geheugenknop (E) te drukken, kunt u één voor één alle opgeslagen metingen bekijken: m (–) naar oudere metingen n (+) naar jongere metingen Bladeren Om in het geheugen te ‘bladeren’, houdt u de één zijde van de geheugenknop ingedrukt. Druk op de aan/uit knop (C) om uit het geheugen te gaan.

6084401_BP3550/60_S4-80 Seite 66 Mittwoch, 20. Dezember 2006 1:56 13 Select functie Instellen tijd en datum Zet eerst het apparaat uit. Druk op de selectieknop (D) en houd deze minstens 3 seconden ingedrukt om in de select functie te komen. Wacht op een bevestigingstoon. De dag-aanduiding gaat knipperen. Door gebruik te maken van de geheugenknop (E) kunt u de datum aanpassen. Druk nogmaals op de selectieknop om de maand-aanduiding te laten knipperen. Vervolgens kunt u deze weer met de geheugenknop (E) aanpassen. Druk nogmaals op de selectieknop en stel op dezelfde wijze de tijd in (uren/minuten). Druk weer op de selectieknop zodat de minuten-aanduiding (hetzelfde geldt voor dag/ maand) gaat knipperen en verander de instellingen door op de geheugenknop te drukken. Na het aanpassen van de instellingen voor datum en tijd, drukt u op de aan/uit knop (C) om de nieuwe instellingen te bevestigen. Het apparaat schakelt hierna uit. Het positioneringssysteem (A) uitschakelen Indien u het positioneringssyteem uit wilt schakelen (bijv. omdat u wilt liggen tijdens de meting), doet u dit als volgt: Zet het apparaat uit. Druk langer dan 3 seconden op de selectieknop (D) en wacht op het bevestigingssignaal. Het display zal de datum en tijds-instellingen weergeven. Druk herhaaldelijk op de selectieknop tot het positioneringssymbool ( ) zal worden weergegeven naast een knipperend «ON». Druk op één kant van de geheugenknop om de instelling van «ON» (positioneringssysteem geactiveerd) te veranderen in «OFF» (positionerinssysteem uitgeschakeld). Om de veranderde instelling te bevestigen, drukt u op de aan/uit knop (C). Belangrijk: Indien u de nieuwe instelling niet bevestigt door op de aan/uit knop te drukken, zal het apparaat automatisch na 2 minuten worden uitgeschakeld, zonder dat de aangepaste instelling blijft bewaard.

6084401_BP3550/60_S4-80 Seite 67 Mittwoch, 20. Dezember 2006 1:56 13 Bewaren en reinigen Maak de buitenkant van het apparaat schoon met een zachte, licht vochtige doek. Vlekken op het manchet kunnen voorzichtig worden verwijderd met een vochtige doek. Het manchet mag niet worden gewassen of chemisch worden gereinigd. Bewaar het apparaat niet op een plaats waar het wordt blootgesteld aan direct zonlicht of een hoge vochtigheid. Calibratie Dit apparaat is in de fabriek correct afgesteld. Bij gebruik volgens de gebruiksvoorschriften, is periodieke hercalibratie niet noodzakelijk. Indien u twijfelt aan de meetnauwkeurigheid van het apparaat, verzoeken wij u contact op te nemen met een Braun Service Centre. De fabricagedatum is aangegeven via het LOT-nummer (serienummer) op de achterzijde van het product. Het eerste nummer LOT staat voor het laatste cijfer van het fabricagejaar. De volgende drie cijfers geven de dag van het fabricagejaar aan. Bijvoorbeeld: LOT 4116 xx xx – dit product is gefabriceerd op de 116de dag van het jaar 2004. Wat te doen als ... Probleem (knipperend) e.g.

Oorzaak Oplossing Vervang de batterijen. Batterijen zijn leeg. Meetwaarden kunnen worden opgevraagd uit het geheugen. Maar metingen zijn niet mogelijk. Foutmeldingen 01-29: Het apparaat is niet juist op de pols bevestigd. Bevestig het apparaat opnieuw om de pols en herhaal de meting zoals aangegeven onder «Meten». Foutmeldingen 30 en hoger: Systeem fout. Herhaal de meting. Als probleem blijft aanhouden, laat dan het apparaat nakijken bij een Braun Service Centre.

6084401_BP3550/60_S4-80 Seite 68 Mittwoch, 20. Dezember 2006 1:56 13 Probleem Oorzaak Oplossing Meting of oppompen van het manchet begint niet meteen. De juiste meetpositie was nog niet bereikt. Herhaal de meting zoals aangegeven en beschreven onder «Meten» of deactiveer het positioneringssysteem (A). Resultaten van verschillende metingen verschillen behoorlijk. geen Bloeddruk is een flucturerende waarde. Bij gezonde volwassenen, zijn afwijkingen van 10 tot 20mmHg mogelijk. Het manchet zit niet goed. Zorgt dat het apparaat als volgt wordt bevestigt: – bovenop de smalle kant van de onderarm – met het display aan de bovenkant – met het batterijvakje aan de kant van het lichaam van de gebruiker – ong. 2 cm onder de duim Metingen zijn niet allemaal op hartniveau verricht. Verricht iedere meting exact zoals aangegeven onder «Meten». Praten, hoesten, lachen, bewegen etc. tijdens de meting, beïnvloedt de meetresultaten. Blijf tijdens het meten stil zitten en ontspan. Niet bewegen of praten. Positioneringssysteem (A) Voor het uitis gedeactiveerd. voeren van een meting, het positioneringssysteem (A) op het display werkt niet.

Lees hoofdstuk «Select functie» om het positioneringssysteem (A) te activeren. 6084401_BP3550/60_S4-80 Seite 69 Mittwoch, 20. Dezember 2006 1:56 13 Specificaties Model: BP 3560 / BP 3550 Werkingsprincipe: Oscillometrische methode Display: LCD-display Meetbereik: 0 – 320 mmHg (manchetdruk) Bloeddrukmeting: 30 mmHg 250 mmHg Hartslag: 30 – 150 / min Nauwkeurigheid: ± 3 mmHg ±5% Oppompen: Automatisch, zacht, aangepast aan bloeddruk Stroomvoorziening: 2 batterijen, type LR 03 (AAA) (bijv. Duracell) Gebruikstemperatuur: + 10 °C tot + 40 °C Opslagtemperatuur: – 20 °C tot + 60 °C Luchtvochtigeheid: 85% of lager Manchet: Geschikt voor polsomtrek van 13,5 tot 20 cm (minimale diastolische waarde) (maximale systolische waarde) (manchetdruk) (polsslag) Indien het apparaat niet wordt gebruikt bij de aangeraden temperatuur en vochtigheid, dan kan de technische nauwkeurigheid niet worden gegarandeerd. Type BF apparatuur Wijzigingen voorbehouden.

Part 1: Algemene veiligheidsvoorschriften

DIN EN 1060-1: 12/95, AMD 1 09/02 «Non-invasive sphygmomanometers» –

Part 1: Algemene voorschriften

DIN EN 1060-3: 9/97 «Non-invasive sphygmomanometers» –

Part 3: Toegevoegde richtlijnen voor electro-mechanische

bloeddrukmeetsystemen

Dit produkt voldoet aan de bepalingen van EC-richtlijn 93 /42 / EEC (Richtlijn Medische Apparatuur). ELECTRISCH MEDISCHE APPARATUUR moet voldoen aan speciale voorzorgsmaatregelen volgens de EMC richtlijnen. Voor een gedetailleerde beschrijving van de EMC vereisten kunt u contact opnemen met de Braun infolijn (zie pagina 2). Draagbare en mobile RF communicatie apparatuur kan de werking van ELECTRISCH MEDISCHE APPARATUUR beinvloeden. Gooi dit apparaat aan het eind van zijn nuttige levensduur niet bij het huisafval. Lever deze in bij een Braun Service Centre of bij de door uw gemeente aangewezen inleveradressen. Garantie Op dit product verlenen wij een garantie van 2 jaar geldend vanaf de datum van aankoop. Binnen de garantieperiode zullen eventuele fabricagefouten en/of materiaalfouten gratis door ons worden verholpen, hetzij door reparatie, vervanging van onderdelen of omruilen van het apparaat. Deze garantie is van toepassing in elk land waar dit apparaat wordt geleverd door Braun of een officieel aangestelde vertegenwoordiger van Braun. Beschadeging ten gevolge van onoordeelkundig gebruik, normale slijtage en gebreken die de werking of waarde van het apparaat niet noemenswaardig beïnvloeden vallen niet onder de garantie. De garantie vervalt bij reparatie door niet door ons erkende service-afdelingen en/of gebruik van niet orginele Braun onderdelen. Om gebruik te maken van onze service binnen de garantieperiode, dient u het complete apparaat met uw aankoopbewijs af te geven of op te sturen naar een geauthoriseerde Braun Customer Service Centre. Bel 0 800-445 53 88 voor een Braun Customer Service Centre bij u in de buurt.

riportata a sinistra ed un «beep» confermano il raggiungimento della posizione corretta per la misurazione. La rilevazione si avvierà automaticamente. 6084401_BP3550/60_S4-80 Seite 78 Mittwoch, 20. Dezember 2006 1:56 13 Meten Voor een betrouwbare meting van uw bloeddruk, volgt u onderstaande instructies.

1. Plaats de bloeddrukmeter op de smalle zijde

van uw ontblootte onderarm, met de monitor omhoog. De afstandshulp helpt u bij het houden van de benodigde 2 cm afstand van uw handpalm. 2 cm

2. Om het manchet te sluiten, houdt u het apparaat tegen uw lichaam. Pak dan de sluiting van

het manchet vast, trek het manchet uit en plaats de sluiting in de behuizing van de monitor tot deze vastklikt. Wanneer het manchet gesloten is, dient u het apparaat niet meer te bewegen. Indien u de bloeddrukmeter wilt verplaatsen op uw arm, dient u het manchet weer te openen en sluiten.

3. Druk op de rode aan/uit knop.

4. Leg de hand met de bloeddrukmeter op

uw andere bovenarm zoals aangegeven. Beweeg uw hand langzaam omhoog langs uw bovenarm. Kijk naar het positioneringssysteem en beweeg uw hand omhoog of omlaag in de richting die de pijl aangeeft.

5. Het positioneringssysteem aan de linkerzijde
