MANUALE UTENTE BP 3560 KAZ

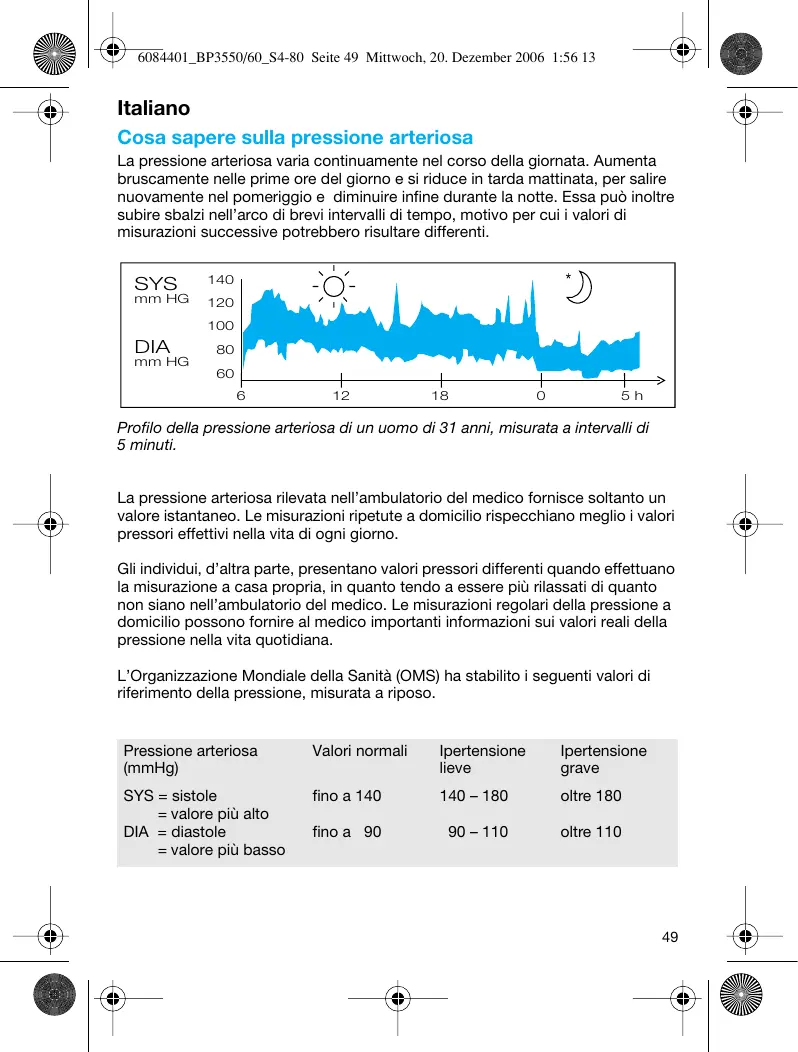

Cosa sapere sulla pressione arteriosa

La pressione arteriosa varia continuamente nel corso della giornata. Aumenta bruscamente nelle prime ore del giorno e si riduce in tarda mattinata, per salire nuovamente nel pomeriggio e diminuire infine durante la notte. Essa può subire sbalzi nelle'arco di brevi intervalli di tempo, motivo per cui i valori di misurazioni successive potrebbero risultare differenti.

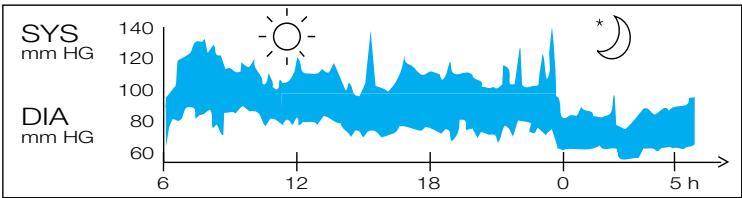

Profilo della pressione arteriosa di un uomini di 31 anni, misurata a intervalli di 5 minuti.

La pressione arteriosa rilevata nelle ambulatorio del medico fornisce sostanto un valore istantaneo. Le misurazioni ripetute a domicilio rispecchiano meglio i valori pressori effettivi nella vita di agli giorni.

Gli individui, d'altra parte, presentano valori pressori differenti quando effettuano la misurazione a casa propria, in quanto tendo a essere più rilassati di quello non siano nell'ambulatorio del medico. Le misurazioni regolari della pressione a domicilio sono fornire al medico importanti informazioni sui valori reali della pressione nella vita quotidiana.

L'Organizzazione Mondiale della Sanità (OMS) ha stabilito i seguenti valori di riferimento della pressione, misurata a riposo.

Pressione arteriosa (mmHg)	Valori normali	Ipertensione lieve	Ipertensione grave
SYS = sistole	fino a 140	140 – 180	oltre 180
= valore più alto
DIA = diastole	fino a 90	90 – 110	oltre 110
= valore più basso

Cosa sapere sul monitoraggio pressorio

Ai fini di ottenere misurazioni accurate, tutti i dispositivi da polso devono essere posizionati a livello del cuore. Esempio: Se l'apparecchio viene positizzato 20 cm nelle livello del cuore come sovrato a sinistra (per esempio con il braccio sul ravolo), la misurazione ottentuta è di circa 15 mmHg più elevata.

Braun SensorControl è dotato di un sensore di posizionamento (A) che permetta di mantenere il braccio nella corretta posizione a livello del cuore e da confirma di una corretta misurazione.

L'apparecchio è inoltre provvisto di un agevole manicotto, che si allaccia automaticamente adattandosi al polso, in modo da garantire un gonfiaggio ottimale per una misurazione accurata.

• Per ottener una misurazione accurata, leggere attendamente le istruzioni d'uso.
• Questo appearecchio è concepito soltanto per un impiego domestico. Tenere lo strumento e le batterie lontano dai bambini.
  Gli individui affetti da aritmie cardiache, vasocostri-zione, aterosclerosi, diabe t o i portatori di pacemaker dovrebbero consultare il proprio medico prima di misurarsi da soli la pressione, poiché in queste casi potrebbero verificarsi modificazioni della pressione arteriosa.
• Consultare il medico in caso di qualsiasi dubbio, soprattutto nel caso di un trattamento medico o farmacologico in alto.
  L'utilizzo del presente apparecchio non sostituisce il consulto del medico.

Descrizione dello strumento

A Sensore di posizionamento
B Sistema di conferma
C Tasto di accensione/spegnimento
D Tasto di selezione
E Tasto di memoria («memo»)
F Allacciatura del manicotto
G Tasto di rilascio
H Vano batterie

I Indicatore di distanza

区

Inserimento delle batterie

• Utilizzato batterie alcaline di tipo LR 03 (AAA) (per esempio Duracell), come quella fornite unitamente allo strumento (oppure batterie ricaricabili).
• Rimuovere il coperchio del vano batterie e inseire due batterie rispetto la polarità (v. i simboli nel vano batterie (H)).
• Le batterie nuove (Duracell) consentiranno circa 300 misurazioni.
• Rimuovere le batterie esaurite, che dovranno essere Eliminate non insiemeagli altri rifiuti ma nelle opportune sedi di raccolta o presso il rivenditore.

Regole fondamentali per ottenere misurazioni della pressione accurate

Il corretto posizionamento dello strumento è la chiave per ottener una misurazione accurata.

• Effettuare sempre le misurazioni alla stessa ora del giorno, preferibilmente al mattino, nelle stesse condizioni.
• Non misurare la pressione 30 minuti après aver fumato una sigaretta o assunto te o caffe.
• Rimuovere orologi da polso o braccialetti prima di applicare il manicotto al braccio.
• Posizione lo strumento 2 cm al di sotto del palmo della mano.
• Durante la misurazione, è opportuno sedersi, rilassarsi e mantenere il corpo immobile – soprattutto la mano e le dità del braccio su cui avviene la misurazione – evitare di muoversi e restare in silenzio.
• Mantenere l'apparecchio al livello del cuore durante la misurazione.
• Attendere circa 3 minuti prima di ripetere una misurazione.

Misurazione

Per una misurazione affidavitabile, si prega di seguire le istruzioni qui sotto indicate.

Per aprire il manicotto, premere il tasto di rilascio (G) situato nella parte inferiore dello stesso.

1. Posizione r'apparecchio sulla parte stretta del polso con il display rivolto versus l'alto. L'indicatore di distanza (l) aiuta a mantenere la corretta distanza di 2 cm tra l'apparecchio posizionato sul polso e il palmo della mano.

1. Per allacciare il manicotto, tenere l'apparecchio appoggiato al corpo. Successivamente prendere l'allacciatura del manicotto, aprirla e insertrla nell'opportuna sede sull'apparecchio, sino ad allacciarla. Il manicotto si adattera automaticamente alla circonferenza del polso. Una volta allacciato il manicotto, tenere fermo l'apparecchio. Per cancellare la posizione dell'apparecchio sul polso, aprire e chiudere il manicotto nuovamente.

1. Premere il tastingo rosso accensione/spegnimento (C).

1. Appoggiare la mano con l'apparecchio sull'alto braccio come indicate. Spostare lentamente la mano verso l'alto, lungo il braccio. Osservare il sensore di posizionamento (A) e spostare la mano in alto o in basso a seconda della direzione indicate alla freccia.

1. L'icona del sensore di posizionamento (A) riportata a sinistra ed un «beep» confermano il raggiungimento della posizione corretta per la misurazione. La rilevazione si avviera automaticamente. Completata la misurazione, suonerà di nuovo un «beep» e compariranno i valori insieme all'informazione delsystema di conferma (B):

Valore più alto (sistolico) Valore più basso (diastolico) Frequenza cardiaca (pulsazioni)

Sistema di conferma (B)

Il punto verde nell'angolo sinistro del display confermerà che la misurazione è stata effettuata correttamente. In caso contrario, lampeggerà un punto rosso e il sensore di posizione (braccio lampeggiante) migliorera la ragione dell'errore di misurazione:

Braccio della misurazione: troppo basso . . . troppo alto

Movimento del braccio durante la misurazione

Nota:

• In caso di errorsi di systemo o di posizionamento, il display要比rera codice erre e non darà alcun risultato di misurazione (per maggiori dettagli, vindere la sezione «Cosafare se...»).
  15 secondi dopo l'accensione dell'apparecchio, ilprocesso di misurazione partirà automaticamente,anche se non è stata assunta la posizione appropriata per la rilevazione.

Spegnimento

Premere il tastingo accensione/spegnimento per spegnere l'apparecchio. Diversamente this so spegnera automatisticamenteupon 2 minuti.

Modalità memoria

L'apparecchio può memorizzare i valori di 100 misurasioni (il modello BP 3550: 80 misurazioni). La memorizzazione avviene automaticamente dopo il completamento di ciascuna rilevazione. La memoria è permanente. Questo significa che i dati non andranno persa alla sostituzione delle batterie. La memoria non può essere azzerata. Una volta cheessa sera stata saturata,i valori più vecchi saranno sovrascritti.

Come visualizzare i valori memorizzati

Per richiamare le rilevazioni in memoria, innanzitutto spegnere l'apparecchio e poi premere il pulsante memoria (E). Premendo una sola volta ( o ) viene richiamata l'ultima rilevazione. La linea più bassa del display在哪证 in succession il numero della rilevazione memorizzata, le pulsazioni e data e ora relativa. Il sistema di positioningamento è in funzioneanche durante lalettura delle rilevazioni memorizzate, come descritto sopra.

La pressione ripetuta del tasting (E) richiamera uno a uno i valori memorizzati:

(-) spostamento versus le misurazioni più vecchie
(+) spostamento versus le misurazioni più recenti

Scorrimento

Tenere premuto un lato del tasting memoria per far scorrere i dati presenti in memoria.

Premere il tastingo accensione/spegnimento (C) per uscire alla modalità memoria.

Modalità selezione

Impostazione di data e ora

Spagnere innanzitutto l'apparecchio. Premere il tasto di selezione (D) per più di 3 secondi per entrare nella selezione della modalità. Attendere un beep di confirmara. La posizione del giorno nella data riportata incomincia a lampeggiare. Utilizzando il tasto di memoria (E), si può impostare la data. Premere di nuovo il tasto di selezione della modalità per far lampeggiare la posizione del mese, e impostarlo mediante il tasto di memoria. Premere di nuovo il tasto di selezione della modalità e procedere also stesso modo per impostare l'ora (ora/minuti).

Modificate data e ora, premere il tasto accensione/ spegnimento (C) per confermare le impostazioni. L'apparecchio si spegnerà.

Come disattivare il sensore di posizionamento (A)

Nel caso in cui si volesse disattivare ilsystemadi posizionamento (per es. Per misurare la pressione in posizione supina) procedere nel modo segunte: spagnere l'apparecchio. Premere il pulsante di selezione (D) per più di 3 secondi e attendere il «beep» di conferma. Il display mostrera data e ora. Successivement premere ripetutamente il pulsante di selezione fino a che il simbolo del sensore di positizimento (14) non sare visualizzato accanto ad un «ON» lampeggiante.

Premere uno dei lati del pulsante di memoria per modificare l'impostazione da

“ON” (sensore di posizionamento attivo) a
«OFF» (sensore di posizionamento disattivato).

Per confermare la variazione dell'impostazione premere il tasto accensione/spegnimento (C).

Nota:

In caso di mancata conferma di un'impostazione modificata mediante la pressione del tasto accensione/ spegnimento, l'apparecchio si spegnerà automaticamente dopo 2 minuti perché Maintainere la modifica.

Custodia e pulizia

Pulire lo strumento con un panno morbido e leggermente inumidito. Eventuali macchie sul manicotto sono essere accuratamente rimosse con un panno umido. Non lavare in acqua né a secco il manicotto. Non tenere l'apparecchio in luoghi esposti alla luce diretta del sole o in ambienti umidi.

Taratura

Qesto strumento è stato tarato in fase di produzione. Se impiegato seconde le istruzioni d'uso non richiede ritaratura periodica. In caso di dubbi in qualsiasi momento sull'accuratezza della misurazione prendere contatto con un centro di assistenza Braun.

La data di fabbricazione è indicata dal numero di Lotto (LOT), sul retro del prodotto. Il primo numero dopo il Lotto rappresenta l'ultimo numero dell'anno di produzione. Gli ultimi tre numeri indicano il giorno dell'anno di fabbricazione.

Ad esempio: LOT 4116 xx xx - quello prodotto è stato fabbricato il 116^ giorno dell'anno 2004.

Cosa fare se ...

Problema	Motivo	Soluzione
(lampeggiante)	Batterie esaurite. Le misurazioni memorizzate sono essere visualizzate. La misurazione della pres-sione non è possibile.	Sostituire le batterie.
Per esempio Error	Codici errors da 01-29: Lo strumento potrebbe essere posizionato in maniera non corretta al polso.	Posizione-Newamente l'appa- recchio e ripetere la misurazione come illustrato e descriptorlo in «Misurazione».
Per esempio Error	Codici errors 30 e superoire: Errore di sistema.	Ripetere la misurazione. Se il problema persistsiste rivolgersi a un centro assistenza Braun.
Problema	Motivo	Soluizione
La misurazione o il gonfiaggio non si avviano istantaneamente.	Non è stata assuntà la posizione corretta per mla misurazione.	Ripetere la misurazione come molto e descririto nel paragrafo «Misureazione» o disattivare il sensore di positonzamento (A).
I valori delle misurazioni presentano notevoli differenze.	I valori di pressione arteriosa sono variabili. Nell'adulto in buona salute sono possibili oscillazioni di 10-20 mmHg.	Nessuna.
	Il manicotto non è stato indossato in maniera corretta.	Verificare che lo strumento venga applicato in quello modo: - sulla parte superiore del lato sottile dell'avambraccio - con il display in alto - con il vano batterie rivolto verso il corso di chi effettua la misurazione - a circa 2 cm di distanza alla base del pollice
	Le misurazioni non sono state effettuate a livello del cuore.	Per agli misurazione procedere esattamente comeillustrato e detrito in «Misureazione».
	Parlare, tossire, ridere, muoversi eosi via nel corso della misurazione possono influenzarla.	Durante la misurazione rilassarsi, rimanere fermi ed evitare di muoversi o parlare.
Prima di effetuare la misurazione, il sensore di positonzamento(A) indicate sul display non è in funzione.	Il sensore di posizionamento (A) è disattivato.	Si veda il paragrafo «Modalità di selezione» per attivare il sensore di positonzamento (A).

Dati technici

Modello: BP 3560 / BP 3550

Intervallo di misurazione: 0 - 320mmHg (pressione nel manicotto)

Misurazione della pressione arteriosa: 30 mmHg (valore diastolico minimo) 250 mmHg (valore sistolico massimo)

Frequenza cardiaca: 30 - 150 / min

Accuratezza di lavoratorio: ±3 mmHg (pressione nel manicotto) ±5% della misurazione (frequenza cardiaca)

Gonfiaggio: Automatico, morbido, adeguato alla pressione arteriosa

Alimentazione: 2 batterie di tipo LR 03 (AAA) (per esempio Duracell)

Temperatura operativa: +10^ to +40^

Temperatura di custodia: -20 °C to +60 °C

Umidità: Fino all'85% umidità relativa

Manicotto: Adeguato a una circonferenza del polso da 13,5 a 20 cm

Se lo strumento non è utilizzato all'interno delle tolleranze di temperatura ed umidità specificate non è possible garantirne la precisione tecnia.

Type BF equipment

Sono possibili modificheenza preavviso.

Questo strumento è conforme ai seguenti standard:

DIN EN 60601-1: 3/96 «apparecchi medici elettrici» -

Part 1: Requisiti generali di sicurezza

DIN EN 1060-1: 12/95, AMD 1 09/02 «Sfigmomanometri non invasivi» -

Part 3: Requisiti supplementari per i sistemi elettromedicali di misurazione della pressione arteriosa

Questo prodotto è conforme alleindicazioni della direttiva CE 93/42 /EEC (direttiva per apparecchi medici).

L'apparecchiatura elettromedicale richiede particolari precauzioni relativamente all'EMC. Per una descrizione dettagliata dei requisiti EMC contattare il numero verde Braun (indicato a pag.2).

Apparecchiature portatili e mobili di comunicazione in radiofrequenza possono influenzare il disposito velectromedicale.

Si raccomanda di non gettare il prodotto nella spazzatura al termine della sua vita utile. Per lo smaltimento, rivolgersi ad un qualsiasi Centro Assistenza Braun o ad un centro specifico.

Garanzia

Lo strumento è garantito 2 anni alla data d'acquisto. Nel periodo di garanzia sare除去 complemento Gratisamente qualsiasi difetto dell'apparecchio derivante da imperfezioni dei materiali o della produzione, mediante riparazione o sostituzione dell'apparecchio, a vostra richiesta. La presente garanzia è estesa a tutti i paesi in cui il presente apparecchio è commercializzato da Braun o dai loro distributori autorizzati.

La presente garanzia non copre: danni dovuti a utilizzo improprio, danni da normale usura come pure difetti che hanno un'influenza trascurabile sull'attendibilità o sull'opercatività dello strumento. La garanzia è invalidata in caso di riparazione da parte di persone non autorizzate o di impiego di componenti non originali Braun.

Per richiedere assistenza nel periodo di garanzia, portare o inviare lo strumento unitamente allo scontrino d'acquisto a un Centro assistenza clienti autorizzato Braun.
