BP 3510 - Misuratore di pressione KAZ - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sfigmomanometro elettronico da polso
Marca	KAZ (Braun)
Modello	BP 3510
Metodo di misurazione	Oscillometrico
Display	Schermo a cristalli liquidi (LCD)
Campo di misurazione della pressione	0 - 320 mmHg
Precisione	±3 mmHg (pressione bracciale)
Frequenza del polso	30 - 150 pulsazioni/min
Alimentazione	2 batterie LR03 (AAA), tipo Duracell consigliato
Durata delle batterie	Circa 300 misurazioni con batterie nuove
Memoria	50 misurazioni, non volatile
Circonferenza del polso compatibile	13,5 cm a 20 cm
Indicatore di posizione	Sì, con segnale acustico e icona
Gonfiaggio	Automatico, morbido, adattato alla pressione sanguigna
Temperatura di funzionamento	+10 °C a +40 °C
Umidità di funzionamento	Fino all'85% UR
Dimensioni (approssimative)	80 x 70 x 30 mm
Peso (approssimativo)	100 g (con batterie)
Classificazione	Apparecchiatura medica tipo BF
Norme	DIN EN 60601-1, DIN EN 1060-1/3, direttiva CE 93/42/CEE
Garanzia	2 anni (parti e manodopera)
Manutenzione	Pulire la custodia con un panno morbido umido; non lavare il bracciale in acqua
Parti di ricambio	Batterie (LR03/AAA); bracciale non sostituibile singolarmente
Riparabilità	Assistenza Braun autorizzata per riparazione

Domande frequenti - BP 3510 KAZ

Come posizionare correttamente lo sfigmomanometro al polso?

Posiziona l'apparecchio sul lato del palmo del polso, a circa 2 cm sopra la linea del palmo. Chiudi il bracciale inserendo la chiusura fino a sentire un clic. Quindi, posiziona la mano dell'apparecchio sulla parte superiore dell'altro braccio e solleva lentamente il braccio finché l'indicatore di posizione (icona e suono) confermi la posizione corretta all'altezza del cuore.

Come impostare data e ora sul BP 3510?

Spegni l'apparecchio. Premi il pulsante di selezione (C) per più di 3 secondi finché non senti un segnale acustico. La data lampeggia. Usa il pulsante memoria (D) per regolare. Premi il pulsante di selezione per passare al mese, poi all'ora/minuti. Conferma con il pulsante di accensione/spegnimento (B).

Come consultare le misurazioni in memoria?

Spegni l'apparecchio, quindi premi il pulsante memoria (D). Viene visualizzato il valore più recente. Premi di nuovo per scorrere le misurazioni. Lo schermo mostra successivamente il numero di memoria, il polso, la data e l'ora. Tieni premuto il pulsante memoria per scorrere rapidamente. Per uscire, premi il pulsante di accensione/spegnimento.

Cosa fare se lo schermo mostra 'Error' seguito da un numero?

Gli errori 01-29 indicano un posizionamento errato del bracciale: riposiziona l'apparecchio e ripeti la misurazione. Gli errori ≥ 30 sono difetti di sistema: ripeti la misurazione e, se il problema persiste, contatta un centro di assistenza Braun.

Come pulire e mantenere lo sfigmomanometro?

Pulisci la custodia con un panno morbido e umido. Per le macchie sul bracciale, usa un panno umido con cautela. Non lavare il bracciale in acqua o a secco. Evita l'esposizione alla luce solare diretta e all'umidità estrema.

Qual è la durata delle batterie e come sostituirle?

Le batterie alcaline nuove LR03 (AAA) offrono circa 300 misurazioni. Quando l'icona della batteria lampeggia, sostituisci le batterie rapidamente. Apri il vano batterie (G) rispettando la polarità.

La garanzia è valida in caso di riparazione da parte di terzi?

La garanzia di 2 anni decade se le riparazioni vengono effettuate da persone non autorizzate da Braun o se vengono utilizzate parti di ricambio non Braun. Per qualsiasi reclamo, invia l'apparecchio con la scheda di garanzia a un centro di assistenza Braun autorizzato.

Perché le mie misurazioni differiscono tra loro?

La pressione sanguigna varia naturalmente durante la giornata. Differenze di 10-20 mmHg sono normali. Assicurati di misurare sempre nelle stesse condizioni (stessa ora, riposo, posizione corretta) e attendi 3 minuti tra due misurazioni.

Posso usare questo sfigmomanometro se ho un pacemaker?

Consulta il tuo medico prima dell'uso. Le persone con aritmia, costrizione vascolare, aterosclerosi, diabete o portatori di pacemaker devono ottenere un parere medico, poiché possono verificarsi differenze di misurazione.

Come disattivare l'indicatore di posizione?

Spegni l'apparecchio. Premi il pulsante di selezione (C) per più di 3 secondi finché non senti un segnale acustico. Premi di nuovo in modo continuo finché non vedi 'ON' lampeggiare vicino all'indicatore di posizione. Usa il pulsante memoria per passare da 'ON' a 'OFF'. Conferma con il pulsante di accensione/spegnimento (B).

MANUALE UTENTE BP 3510 KAZ

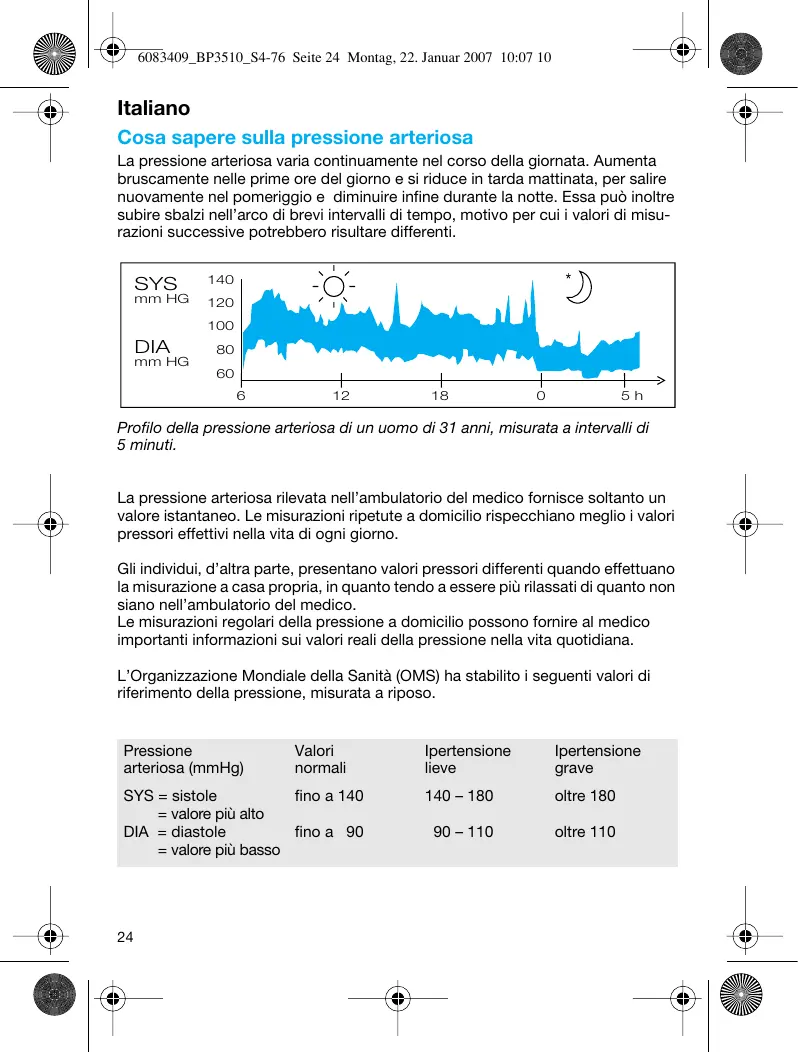

Cosa sapere sulla pressione arteriosa

La pressione arteriosa varia continuamente nel corso della giornata. Aumenta bruscamente nelle prime ore del giorno e si riduce in tarda mattinata, per salire nuovamente nel pomeriggio e diminuire infine durante la notte. Essa può subire sbalzi nelle'arco di brevi intervalli di tempo, motivo per cui i valori di misurazioni successive potrebbero risultare differenti.

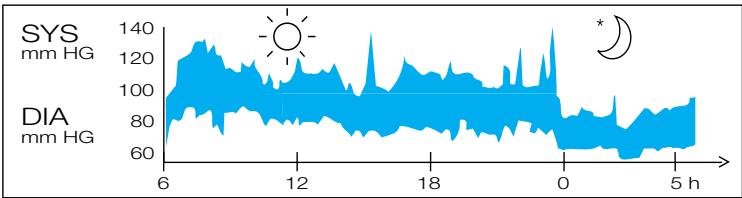

Profilo della pressione arteriosa di un uomini di 31 anni, misurata a intervalli di 5 minuti.

La pressione arteriosa rilevata nelle ambulatorio del medico fornisce sostanto un valore istantaneo. Le misurazioni ripetute a domicilio rispecchiano meglio i valori pressori effettivi nella vita di agli giorni.

Gli individui, d'altra parte, presentano valori pressori differenti quando effettuano la misurazione a casa propria, in quanto tendo a essere più ribassati di quello non siano nell'ambulatorio del medico.

Le misurazioni regolari della pressione a domicilio sono fornire al medico importanti informazioni sui valori reali della pressione nella vita quotidiana.

L'Organizzazione Mondiale della Sanità (OMS) ha stabilito i seguenti valori di riferimento della pressione, misurata a riposo.

Pressione arteriosa (mmHg)	Valori normali	Ipertensione lieve	Ipertensione grave
SYS = sistole = valore più alto	fino a 140	140 - 180	oltre 180
DIA = diastole = valore più basso	fino a 90	90 - 110	oltre 110

Cosa sapere sul monitoraggio pressorio

Ai fini di ottenere misurazioni accurate, tutti i dispositivi da polso devono essere posizionati a livello del cuore. Esempio:

Se l'apparecchio viene posizionato 20 cm sotto il livello del cuore come migliorato a sinistra (per esempio con il braccio sul ravolo), la misurazione ottenuata è di circa 15 mmHg più elevata.

Braun SensorControl è dotato di un sensore di posizionamento (A) che permetta di mantenere il braccio nella corretta posizione a livello del cuore.

L'apparecchio è inoltre provvisto di un agevole manicotto, che si allaccia automaticamente adattandosi al polso, in modo da garantire un gonfiaggio ottimale per una misurazione accurata.

• Per ottener una misurazione accurata, leggere attendamente le istruzioni d'uso.
• Questo appearecchio è concepito soltanto per un impiego domestico. Tenere lo strumento e le batterie lontano dai bambini.
• Gli individui affetti da aritmie cardiache, vasocostri-zione, aterosclerosi, diabete o i portatori di pacemaker dovrebbero consulfare il proprio medico prima di misurarsi da soli la pressione, poiché in queste casi potrebbero verificarsi modificazioni della pressione arteriosa.
• Consultare il medico in caso di qualsiasi dubbio, soprattutto nel caso di un trattamento medico o farmacologico inatto.
  L'utilizzo del presente apparecchio non sostituisce il consulto del medico.

Descrizione dello strumento

A Sensore di posizionamento
B Tasto di accensione/spegnimento
C Tasto di selezione
D Tasto di memoria («memo»)
E Allacciatura del manicotto
F Tasto di rilascio
G Vano batterie
H Indicatore di distanza

Inserimento delle batterie

• Utilizzato batterie alcaline di tipo LR 03 (AAA) (per esempio Duracell), come quella fornite unitamente allo strumento (oppure batterie ricaricabili).
• Rimuovere il coperchio del vano batterie e inseire due batterie rispettomando la polarità (v. i simboli nel vano batterie (G)).
• Le batterie nuove (Duracell) consentiranno circa 300 misurazioni.
• Rimuovere les batterie esaurite, che dovranno essere eliminate non insiemeagli altri rifutimelas delle opportune sedi di raccolta o presso il rivenditore.

Regole fondamentali per ottenere misurazioni della pressione accurate

Il corretto posizionamento dello strumento è la chiave per ottener una misurazione accurata.

• Effettuare sempre le misurazioni alla stessa ora del giorno, preferibilmente al mattino, nelle stesse condizioni.
• Non misurare la pressione 30 minuti après aver fumato una sigaretta o assunto te o caffe.
• Rimuovere orologi da polso o braccialetti prima di applicare il manicotto al braccio.
• Posizione lo strumento 2 cm al di sotto del palmo della mano.
• Durante la misurazione, è opportuno sedersi, rilassarsi e mantenere il corpo immobile – soprattutto la mano e le dita del braccio su cui avviene la misurazione – evitare di muoversi e restare in silenzio.
• Mantenere l'apparecchio al livello del cuore durante la misurazione.
• Attendere circa 3 minuti prima di ripetere una misurazione.

Misurazione

Per una misurazione affidabile, si prega di seguire le istruzioni qui sotto indicate.

Per aprire il manicotto, premere il tasto di rilascio (F) situato nella parte inferiore dello stesso.

1. Posizionare l'apparecchio sulla parte stretta del polso con il display rivolto verso l'alto. L'indicatore di distanza (H) aiuta a mantenere la corretta distanza di 2 cm tra l'apparecchio posizionato sul polso e il palmo della mano.

1. Per allacciare il manicotto, tenere l'apparecchio appoggiato al corpo. Successivamente prendere l'allacciatura del manicotto, aprirla e insertirla nell'opportuna sede sull'apparecchio, sino ad allacciarla. Il manicotto si adattera automaticamente alla circonferenza del polso. Una volta allacciato il manicotto, tenere fermo l'apparecchio. Per cambiare la posizione dell'apparecchio sul polso, aprire e chiudere il manicotto nuovamente.

1. Premere il tastingo rosso accensione/spegnimento (B).

1. Appoggiare la mano con l'apparecchio sull'alto braccio come indicate. Spostare lentamente la mano verso l'alto, lungo il braccio. Osservare il sensore di posizionamento (A) e spostare la mano in alto o in basso a seconda della direzione indicate alla freccia.

1. L'icona del sensore di posizionamento rappresentata sulla sinistra ed un «beep» confermano che è stata raggiunta la corretta posizione. Da quello momento la misurazione parte automaticamente. Completata la misurazione, suonerà di nuovo un beep e comparanno i valori:

Valore più alto (sistolico)
Valore più basso (diastolico)
Frequenza cardiaca (pulsazioni)

Nota:

• In caso di errorsi di sistema o di posizionamento, il display migliorare a codice erre e non darà alcun risultato di misurazione (per maggiori dettagli, vindere la sezione «Cosafare se...»).
  15 secondi dopo l'accensione dell'apparecchio, ilprocesso di misurazione partirà automaticamente,anche se non è stata assunta la posizione appropriata per la rilevazione.

Spegnimento

Premere il tastingo accensione/spegnimento per spegnere l'apparecchio. Diversamenteesso si spegnera automaticamenteupon 2 minuti.

Modalità memoria

L'apparecchio più memorizzare i valori di 50 misurasioni. La memorizzazione avviene automaticamente après il completamento di ciascuna rilevazione. La memoria è permanente. Questo significiva che i dati non andranno persi alla sostituzione delle batterie. La memoria non più essere azzerata. Una volta cheessa sera stata saturata, i valori più vecchi saranno sovrascritti.

Come visualizzare i valori memorizzati

Per richiamare le rilevazioni in memoria, innanzitutto spegnere l'apparechio e poi premere il pulsante memoria (D). Premendo una sola volta ( o ) viene richiamata l'ultima rilevazione. La linea più bassa del display migliorha in successione il numero della rilevazione memorizzata, le pulsazioni e data e ora relativa.

La pressione ripetuta del tasting memoria (D) richiamera uno a uno i valori memorizzati:

(-) spostamento versus le misurazioni più vecchie
(+) spostamento versus le misurazioni più recenti

Scorrimento

Tenere premuto un lato del tasting memoria per far scorrere i dati presenti in memoria.

Premere il tastingo accensione/spegnimento (B) per uscire alla modalità memoria.

Modalità selezione

Impostazione di data e ora

Specnere innanzitutto l'apparecchio. Premere il tasto di selezione (C) per più di 3 secondi per entrare nella selezione della modalità. Attendere un beep di conferma. La posizione del giorno nella data riportata incomincia a lampeggiare. Utilizzando il tasto di memoria (D), si può impostare la data. Premere di nuovo il tasto di selezione della modalità per far lampeggiare la posizione del mese, e impostarlo mediante il tasto di memoria. Premere di nuovo il tasto di selezione della modalità e procedere also stesso modo per impostare l'ora (ora/minuti).

Modificate data e ora, premere il tasto accensione/ spegnimento (B) per confirmare le impostazioni.

L'apparecchio si spegnerà.

Come disattivare il sensore di posizionamento

Nel caso in cui si volesse disattivare ilsystemadi posizionamento (per es. Per misurare la pressione in posizione supina) procedere nel modo segente: spagnere l'apparecchio. Premere il pulsante di selezione (C) per più di 3 secondi e attendere il «beep» di conferma. Il display mostrera data e ora. Successivement premere ripeturamente il pulsante di selezione fino a che il symbolo del sensore di positizimento (12) non sare visualizzato accanto ad un «ON» lampeggiante.

Premere uno dei lati del pulsante di memoria per modificare l'impostazione da

"ON" (sensore di posizionamento attivo) a

"OFF" (sensore di posizionamento disattivato).

Per confermare la variazione dell'impostazione premere il tasto accensione/spegnimento (B).

Nota:

In caso di mancata conferma di un'impostazione modificata mediante la pressione del tasto accensione/ spegnimento, l'apprecchio si spegnerà automaticamente dopo 2 minuti perché sostenere la modifica.

Custodia e pulizia

Pulire lo strumento con un panno morbido e leggermente inumidito. Eventuali macchie sul manicotto sono essere accuratamente rimosse con un panno umido. Non lavare in acqua né a secco il manicotto. Non tenere l'apparecchio in luoghi esposti alla luce diretta del sole o in ambienti umidi.

Taratura

Questo strumento è stato tarato in fase di produzione.
Se impiegato secondo le istruzioni d'uso non richiede ritaratura periodica. In caso di dubbi in qualsiamente dell'accuratezza della misurazione prendere contatto con un centro di assistenza Braun.

La data di fabbricazione è indicata dal numero di Lotto (LOT), sul retro del prodotto. Il primo numero dopo il Lotto rappresenta l'ultimo numero dell'anno di produzione. Gli ultimi tre numeri indicano il giorno dell'anno di fabbricazione.

Ad esempio: LOT 4116 xx xx - quello prodotto è stato fabbricato il 116^ giorno dell'anno 2004.

Cosa fare se ...

Problema	Motivo	Soluizione
(lampeggiante)	Batterie esaurite. Le misurazioni memorizzate possono essere visualizzate. La misurazione della pres-sione non è possibile.	Sostituire le batterie.
Per esempio Error	Codici errors da 01-29: Lo strumento potrebbe es-sere posizionato in maniera non corretta al polso.	Posizionare nuovamente l'apparecchio e ripetere la misurazione come illustrato e descritto in «Misurezione».
Per esempio Error	Codici errors 30 e superiore: Errore di sistema	Ripetere la misurazione. Se il problema persistsiste rivolgersi a un centro assistenza Braun.
La misurazione o il gonfiaggio non si avviano istantanea-mente.	Non è stata assuntà la posizione corretta per la misurazione.	Ripetere la misurazione come molto e descritto nel paragrafo «Misurezione» o disattivare il sensore di positizamento (A).
	I valori delle misu-razioni presentano notevoli differenze.	Nessuna.
	Il manicotto non è stato indossato in maniera corretta.	Verificare che lo strumento venga applicativo in questo modo: - sulla parte superiore del lato sottile dell'avambraccio - con il display in alto - con il vano Batterie rivolto verso il corps di chi effettua la misu-razione - a circa 2 cm di distanza alla base del pollice.
	Le misurazioni non sono state effettuate a livello del cuore.	Per agli misurazione procedere esattamente comeillustrato e descritto in «Misurezione».
	Parlare, tossire, ridere, muoversi eosi via nel corso della misurazione possono influenzarla.	Durante la misurazione rilassarsi, rimanere fermi ed evitare di muoversi o parlare.
Prima di effettuire la misurazione, il sensore di positizimento (A) indica sul display non è in funzione.	Il sensore di positizamento (A) è disattivato.	Si veda il paragrafo «Modalità di selezione» per attivare il sensore di positizamento (A).

Dati tecnici

Modello:	BP 3510
Principio operativo:	Metodo oscillometrico
Display:	Display a cristalli liquidi
Intervallo di misurazione:	0 - 320 mmHg (pressione nel manicotto)
Misurezione della pressione arteriosa:	30 mmHg (valore diastolico minimò)250 mmHg (valore sistolico massimo)
Frequenza cardiaca:	30 - 150 / min
Accuratezza di lavoratorio:	± 3 mmHg (pressione nel manicotto) ± 5 % della misurazione (frequenza cardiaca)
Gonfiaggio:	Automatico, morbido, adeguato alla pressione arteriosa
Alimentazione:	2 batterie di tipo LR 03 (AAA)(per esempio Duracell)
Temperatura operative:	+ 10 °C fino a + 40 °C
Temperatura di custodia:	- 20 °C fino a + 60 °C
Umidità:	Fino all'85% umidità relativa
Manicotto:	Adeguato a una circonferenza del polso da 13,5 a 20 cm

Se lo strumento non è'utilizzato all'interno delle tolleranze di temperatura ed umidità specificate non è possible garantirne la precisione tecnia.

Type BF equipment

Sono possibili modifiche sera preavviso.

Questo strumento è conforme ai seguenti standard:

DIN EN 60601-1: 3/96 «apparecchi medici elettrici» –

Part 1: Requisiti generali di sicurezza

DIN EN 1060-1: 12/95, AMD 1 09/02 «Sfigomanometri non invasivi» -

Part 1: Requisiti generali

DIN EN 1060-3: 9/97 «Sfigmomanometri non invasivi» -

Part 3: Requisiti supplementari per i sistemi elettromedicali di misurazione della pressione arteriosa.

Questo prodotto è conforme alleindicazioni della direttiva CE 93/42 / EEC (direttiva per apparecchi medici).

L'apparecchiatura elettromedicale richiede particolari precauzioni relativamente all'EMC. Per una descrizione dettagliata dei requisiti EMC contattare il numero verde Braun (indicato a pag. 2)

Apparecchiature portatili e mobili di comunicazione in radiofrequenza sono influenzare il dispositivo elettromedicale.

Si raccomanda di non gettare il prodotto nella spazzatura al termine della sua vita utile. Per lo smaltimento, rivolgersi ad un qualiasi Centro Assistenza Braun o ad un centro specifico.

Garanzia

Lo strumento è garantito 2 anni alla data d'acquisto. Nel periodo di garanzia sare除去 complemento Gratisamente qualsiasi difetto dell'apparecchio derivante da imperfezioni dei materiali o della produzione, mediante riparazione o sostituzione dell'apparecchio, a vostra richiesta. La presente garanzia è estesa a tutti i paesi in cui il presente apparecchio è commercializzato da Braun o dai loro distributori autorizzati.

La presente garanzia non copre: danni dovuti a utilizzo improprio, danni da normale usura come pure difetti che hanno un'influenza trascurabile sull'attenibilità o sull'operatività dello strumento. La garanzia è invalidata in caso di riparazione da parte di persone non autorizzate o di impiego di componenti non originali Braun.

Per richiedere assistenza nel periodo di garanzia, portare o inviare lo strumento unitamente allo scontrino d'acquisto a un Centro assistenza clienti autorizzato Braun.

Polski

Per una misurazione affidavitile, si prega di seguire le istruzioni qui tutto indicate.

1. Posizione l'apparecchio sulla parte stretta del polso con il display rivolto verso l'alto. L'indicatore di distanza aiuta a mantenere la correttta distanza di 2 cm tra l'apparecchio posizionato sul polso e il palmo della mano.

1. Per allacciare il manicotto, teneri'apparecchio appoggiato al corpo. Successivement prendere l'allacciatura del manicotto, aprirla e insertirla nell'opportuna sede sull'apparecchio, fino ad allacciaria. Una volta allacciato il manicotto, tenere fermo l'apparecchio. Per cambiare la posizione dell'apparecchio sul polso, aprire e chiudere il manicotto nuovamente.

1. Premere il tastingo rosso accensione/spegnimento.

1. Appoggiare la mano con l'apparecchio sull'albero braccio come indicato. Spostare lentamente la mano verso l'alto, lungo il braccio. Osservare il sensore di posizionamento e spostare la mano in alto o in basso a seconda della direzione indicate dalla freccia.

1. L'icona del sensore di posizionamento rappresentata sulla sinistra ed un «beep» confermano che è stata raggiunta la corretta posizione. Da quello momento la misurazione parte automaticamente.
