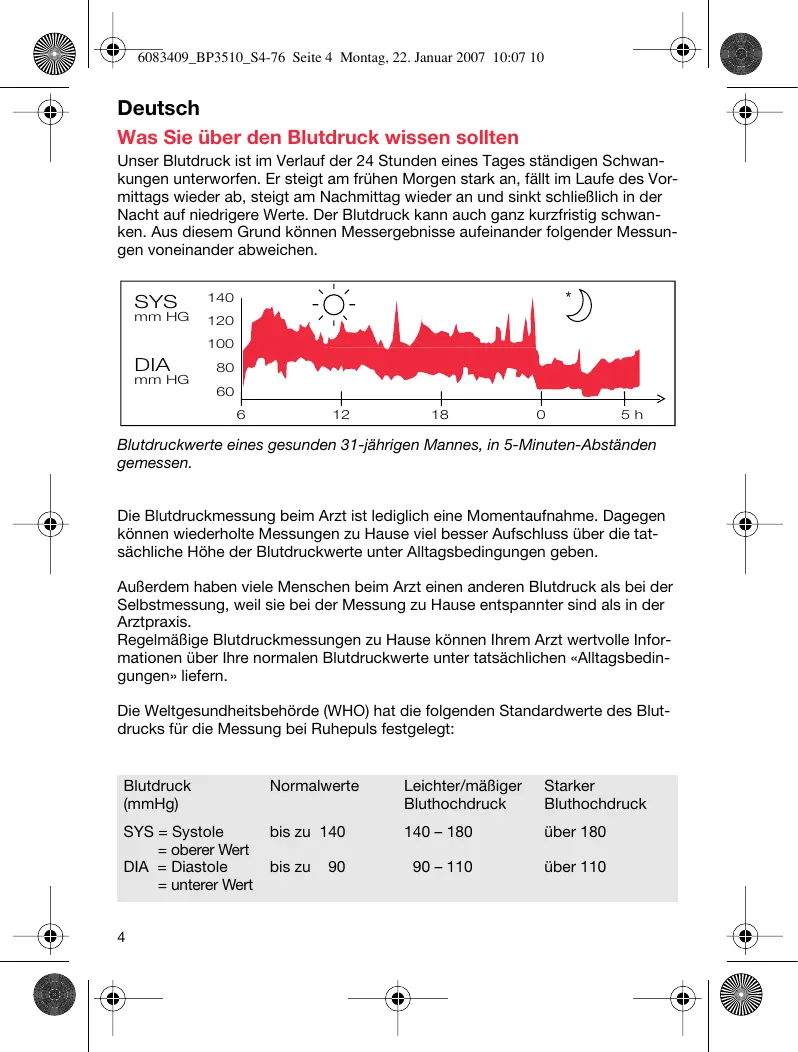

6083409_BP3510_S4-76 Seite 4 Montag, 22. Januar 2007 10:07 10 Deutsch Was Sie über den Blutdruck wissen sollten Unser Blutdruck ist im Verlauf der 24 Stunden eines Tages ständigen Schwankungen unterworfen. Er steigt am frühen Morgen stark an, fällt im Laufe des Vormittags wieder ab, steigt am Nachmittag wieder an und sinkt schließlich in der Nacht auf niedrigere Werte. Der Blutdruck kann auch ganz kurzfristig schwanken. Aus diesem Grund können Messergebnisse aufeinander folgender Messungen voneinander abweichen. SYS

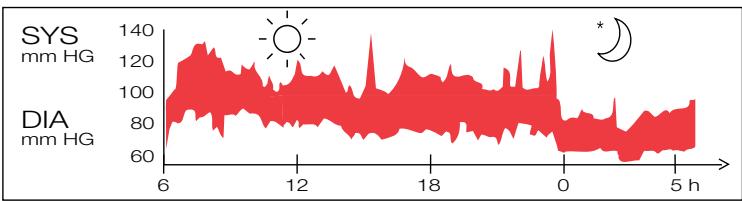

Blutdruckwerte eines gesunden 31-jährigen Mannes, in 5-Minuten-Abständen gemessen. Die Blutdruckmessung beim Arzt ist lediglich eine Momentaufnahme. Dagegen können wiederholte Messungen zu Hause viel besser Aufschluss über die tatsächliche Höhe der Blutdruckwerte unter Alltagsbedingungen geben. Außerdem haben viele Menschen beim Arzt einen anderen Blutdruck als bei der Selbstmessung, weil sie bei der Messung zu Hause entspannter sind als in der Arztpraxis. Regelmäßige Blutdruckmessungen zu Hause können Ihrem Arzt wertvolle Informationen über Ihre normalen Blutdruckwerte unter tatsächlichen «Alltagsbedingungen» liefern. Die Weltgesundheitsbehörde (WHO) hat die folgenden Standardwerte des Blutdrucks für die Messung bei Ruhepuls festgelegt: Blutdruck (mmHg) Normalwerte Leichter/mäßiger Bluthochdruck Starker Bluthochdruck SYS = Systole = oberer Wert DIA = Diastole = unterer Wert bis zu 140 140 – 180 über 180 90 – 110 über 110

6083409_BP3510_S4-76 Seite 5 Montag, 22. Januar 2007 10:07 10 Was Sie über dieses Blutdruckmessgerät wissen sollten 20 cm Zum Erzielen genauer Messergebnisse müssen alle Handgelenk-Blutdruckmessgeräte auf Herzhöhe gehalten werden. Hierzu ein Beispiel: Wenn Sie das Gerät 20 cm unterhalb der Herzhöhe halten, wie dies die Abbildung links zeigt (z.B. indem Sie den Arm auf einen Tisch legen), erhalten Sie ein um etwa 15 mmHg zu hohes Ergebnis. Der Braun SensorControl verfügt daher über ein aktives Positionierungssystem (A): Es zeigt Ihnen, wie Sie Ihren Messarm in die richtige Position auf Herzhöhe bringen. Zusätzlich verfügt Ihr Blutdruckmessgerät über eine EasyClick-Manschette, die sich automatisch richtig um Ihr Handgelenk schließt und so den korrekten Sitz zum Erzielen genauer Messergebnisse sicherstellt.

• Lesen Sie diese Gebrauchsanweisung sorgfältig durch, um sicherzustellen, dass Sie genaue Messergebnisse erhalten.
• Dieses Produkt ist ausschließlich für den Hausgebrauch geeignet. Bewahren Sie das Gerät und die Batterien für Kindern unzugänglich auf.
• Menschen, die Herzrhythmusstörungen, Gefäßverengung, Arteriosklerose haben oder Diabetiker sowie Träger von Herzschrittmachern sind, sollten ihren Arzt konsultieren, bevor sie ihren Blutdruck selbst messen, da in solchen Fällen abweichende Blutdruckwerte auftreten können.
• Konsultieren Sie im Zweifelsfalle immer Ihren Arzt, insbesondere wenn Sie in ärztlicher Behandlung sind oder Medikamente einnehmen.
• Die Verwendung dieses Blutdruckmessgeräts ersetzt in keinem Fall regelmäßige Kontrolluntersuchungen beim Arzt.

6083409_BP3510_S4-76 Seite 6 Montag, 22. Januar 2007 10:07 10 Gerätebeschreibung

Positionierungssystem EIN/AUS-Taste Auswahltaste Speichertaste («memo») Manschettenverschluss Öffnungstaste Batteriefach Abstandsanzeige

Einlegen der Batterien

• Verwenden Sie Alkalibatterien des Typs LR 03 (AAA) (z.B. Duracell), wie sie mit diesem Gerät mitgeliefert werden oder aufladbare Batterien.
• Ziehen Sie die Batteriefachabdeckung ab und legen Sie zwei Batterien polrichtig ein (siehe Symbol im Batteriefach (G)).
• Neue Batterien (Duracell) reichen für etwa 300 Messungen.
• Nur verbrauchte Batterien entsorgen. Diese gehören nicht in den Hausmüll sondern sollten bei den entsprechenden Sammelstellen oder bei Ihrem Händler entsorgt werden. Wichtige Grundregeln für genaue Blutdruckmessergebnisse Die richtige Handhabung ist wichtig, um eine genaue Messung zu gewährleisten.
• Messen Sie immer zur selben Tageszeit und unter gleichen Bedingungen, idealerweise morgens.
• Verzichten Sie eine halbe Stunde vor dem Messen auf Rauchen, Kaffee- oder Teegenuss.
• Nehmen Sie Ihre Armbanduhr und/oder Handgelenkschmuck ab, bevor Sie das Gerät am Messarm anlegen.
• Positionieren Sie das Gerät 2 cm unterhalb des Handgelenks.
• Während des Messvorgangs sollten Sie still sitzen, sich entspannen, nicht sprechen und vor allem die Hand und die Finger des Messarms nicht bewegen.
• Halten Sie das Gerät während der Messung auf Herzhöhe.
• Warten Sie etwa 3 Minuten, bevor Sie eine Messung wiederholen.

6083409_BP3510_S4-76 Seite 7 Montag, 22. Januar 2007 10:07 10 Messen Für eine verlässliche Blutdruckmessung folgen Sie bitte der Bedienungsanleitung. Zum Öffnen der Manschette drücken Sie die Taste (F) unter dem Manschettenverschluss. 2 cm

1. Das Gerät muss auf der schmalen Seite des Unterarms sitzen und mit dem Display nach oben zeigen.

Die Abstandshilfe (H) hilft Ihnen, die benötigten 2 cm zu Ihrem Handgelenk einzuhalten. memo distance 2 cm click!

2. Um die Manschette zu schließen, drücken Sie das

Gerät gegen Ihren Körper. Ziehen Sie dann am Manschettenverschluss und lassen Sie ihn im Gehäuse einrasten. Die Manschettenlänge passt sich automatisch an die Größe Ihres Handgelenks an. Bewegen Sie das Gerät nicht mehr, sobald die Manschette einrastet. Wenn Sie die Position des Gerätes an Ihrem Arm verändern möchten, öffnen und schließen Sie die Manschette noch einmal.

3. Drücken Sie die rote EIN/AUS-Taste (B).

4. Halten Sie Ihre Arme wie links dargestellt und führen

Sie die Hand des Messarmes langsam am anderen Oberarm entlang nach oben. Beachten Sie das Positionierungssystem (A) auf der Anzeige und führen Sie Ihre Hand auf oder ab, je nach Richtung des gezeigten Pfeils.

6083409_BP3510_S4-76 Seite 8 Montag, 22. Januar 2007 10:07 10

5. Wenn das links dargestellte PositionierungssystemBild erscheint und ein Signal ertönt, ist die richtige

Messposition erreicht. Die Messung beginnt automatisch. Wenn die Messung erfolgt ist, ertönt wieder ein Signal, und das Messergebnis erscheint auf dem Display: Oberer (systolischer) Wert Unterer (diastolischer) Wert Puls Bitte beachten:

• Im Falle eines Systemfehlers oder einer Fehlmessung wird das Display statt eines fehlerhaften Messbildes einen Fehlermeldungscode anzeigen (für mehr Information, lesen Sie Abschnitt «Was tun, wenn ...»).
• 15 Sekunden nach Einschalten des Gerätes beginnt die Messung automatisch, auch wenn Sie die geeignete Messposition nicht erreicht haben. Ausschalten Drücken Sie die EIN/AUS-Taste, um das Gerät auszuschalten. Andernfalls schaltet sich das Gerät nach 2 Minuten automatisch aus. Speicherfunktion Ihr Blutdruckmessgerät kann die Ergebnisse der letzten 50 Messungen speichern. Die Speicherung erfolgt automatisch nach jedem abgeschlossenen Messvorgang. Es handelt sich um einen nichtflüchtigen Speicher. Das bedeutet, dass beim Batteriewechsel keine gespeicherten Daten verloren gehen. Der Speicher kann nicht gelöscht werden. Wenn der Speicher voll ist, werden die ältesten Werte der Reihe nach überschrieben. Abruf gespeicherter Messwerte Um gespeicherte Messwerte abzurufen, schalten Sie das Gerät zunächst aus und drücken dann die Speichertaste (D). Durch einmaliges Drücken (m oder n) wird das letzte Ergebnis abgerufen. Die untere Display-Zeile zeigt nacheinander Speicherindex und Puls einerseits und Datum und Zeit andererseits.

6083409_BP3510_S4-76 Seite 9 Montag, 22. Januar 2007 10:07 10 Wiederholtes Drücken der Speichertaste (D) ruft nacheinander alle gespeicherten Messwerte ab: m (–) in Richtung älterer Werte n (+) in Richtung neuerer Werte Schnelldurchlauf Halten Sie eine Seite der Speichertaste (D) gedrückt, um den Speicher schnell zu durchlaufen. Drücken Sie die EIN/AUS-Taste (B) zum Verlassen des Schnelldurchlaufmodus. Auswahlmodus Einstellen von Datum und Zeit Schalten Sie das Gerät zunächst aus. Durch Drücken der Auswahltaste (C), länger als 3 Sekunden, gelangen Sie in den Auswahlmodus. Warten Sie, bis das Bestätigungssignal ertönt. Die Tag-Position auf dem Display beginnt zu blinken. Durch Betätigung der Speichertaste (D) können Sie das richtige Datum einstellen. Nach nochmaligem Drücken der Auswahltaste blinkt die Monat-Position, die Sie durch Betätigung der Speichertaste richtig einstellen können. Drücken Sie die Auswahltaste erneut und verfahren Sie in gleicher Weise zur Einstellung der richtigen Zeit (Stunde/Minute). Nachdem Sie Datum und Zeit richtig eingestellt haben, drücken Sie zur Bestätigung die EIN/AUS-Taste (B). Danach schaltet sich das Gerät aus. Deaktivierung des Positionierungssystems Falls Sie das Positionierungssystem ausschalten möchten (z.B. weil Sie die Messung im Liegen vornehmen wollen), gehen Sie wie folgt vor: Schalten Sie das Gerät aus. Drücken Sie die Auswahltaste (C) länger als 3 Sekunden und warten Sie auf das akustische Bestätigungssignal. Das Display zeigt dann Datum und Zeit an. Drücken Sie jetzt wiederholt die Auswahltaste, bis das Positionierungssystem-Symbol ( ) neben einem blinkenden «ON» angezeigt wird. Drücken Sie die Seite der Speichertaste, um von «ON» (Positionierungssystem aktiviert) nach «OFF» (Positionierungssystem deaktiviert) zu wechseln.

6083409_BP3510_S4-76 Seite 10 Montag, 22. Januar 2007 10:07 10 Drücken Sie die EIN/AUS-Taste (B), um die geänderte Einstellung zu bestätigen. Bitte beachten: Wenn Sie eine geänderte Einstellung nicht durch Drücken der EIN/AUS-Taste bestätigen, schaltet sich das Gerät nach 2 Minuten automatisch aus, ohne die geänderte Einstellung zu übernehmen. Aufbewahrung und Reinigung Reinigen Sie das Gerät mit einem weichen, leicht angefeuchteten Tuch. Flecken auf der Manschette können vorsichtig mit einem feuchten Tuch entfernt werden. Die Manschette darf nicht gewaschen oder chemisch gereinigt werden. Das Gerät darf weder direkter Sonneneinstrahlung noch zu hoher Luftfeuchtigkeit ausgesetzt sein. Kalibrierung Dieses Gerät wurde werkseitig kalibriert. Sofern es gemäß der Bedienungsanleitung benutzt wird, ist regelmäßiges Nachkalibrieren nicht erforderlich. Falls Sie Zweifel an der Messgenauigkeit haben, wenden Sie sich bitte an den Braun Kundendienst. Aufschluss über das Herstellungsdatum gibt die LOTNummer, die sich auf der Rückseite des Geräts befindet. Die erste Stelle nach LOT entspricht der letzten Stelle des Herstellungsjahres. Die drei folgenden Stellen beziehen sich auf den Tag im Herstellungsjahr. Beispiel: LOT 4116 xx xx – dieses Gerät wurde am

116. Tag des Jahres 2004 produziert.

6083409_BP3510_S4-76 Seite 11 Montag, 22. Januar 2007 10:07 10 Was tun, wenn ... Problem Situation Lösung Batterien sind schwach. Speicherinhalt abrufbar. Messungen nicht möglich. Neue Batterien einlegen. (blinkend) z.B.

z.B. Fehlermeldungscode 01-29: Manschette erneut anlegen und Das Gerät ist möglicherMessung wiederholen, wie unter weise nicht richtig am «Messen» gezeigt und beschrieben. Handgelenk positioniert. Fehlermeldungscode 30 und höher: Systemfehler. Messung wiederholen. Wenn das Problem weiterhin besteht, das Gerät vom Braun Kundendienst überprüfen lassen. Messung oder Druckaufbau beginnt nicht sofort. Richtige Messposition wurde nicht erreicht. Messung wiederholen wie unter «Messen» gezeigt und beschrieben, oder schalten Sie das Positionierungssystem (A) aus. Ergebnisse wiederholter Messungen weichen beachtlich voneinander ab. Der Blutdruck ist ein keine schwankender Wert. Bei gesunden Erwachsenen sind Abweichungen von etwa 10 bis 20 mmHg möglich.

Manschette ist nicht richtig Sicherstellen, dass sie wie folgt angelegt angelegt. ist: – auf der Schmalseite des Handgelenks – mit der Anzeige nach oben – mit dem Batteriefach zum Körper hin – im Abstand von etwa 2 cm zur Daumenwurzel Messungen wurden nicht konsequent auf Herzhöhe durchgeführt. Gehen Sie bei jeder Messung genau so vor, wie unter «Messen» gezeigt und beschrieben. Sprechen, Husten, Lachen, Während der Messung entspannen, Bewegen usw. während der ruhig bleiben, nicht bewegen oder sprechen. Messung beeinflusst das Messergebnis. Vor einer Messung Positionierungssystem (A) Lesen Sie im Abschnitt «Auswahlist ausgeschaltet. modus» nach, wie das Positioniekeine Funktion rungssystem (A) aktiviert wird. des Positionierungssystems (A) auf dem Display.

6083409_BP3510_S4-76 Seite 12 Montag, 22. Januar 2007 10:07 10 Technische Daten Modell: BP 3510 Funktionsweise: Oszillometrische Methode Anzeige: Flüssigkristallanzeige Messbereich: 0 – 320 mmHg Blutdruckmessung: 30 mmHg 250 mmHg Pulsmessung: 30 – 150 / Min. Laborgenauigkeit: ± 3 mmHg (Druckmessung) ± 5 % des Messwertes (Pulsmessung) Druckaufbau: Automatisch, sanft, dem Blutdruck angepasst Stromversorgung: 2 Batterien des Typs LR 03 (AAA) (z. B. Duracell) Betriebstemperatur: + 10 °C bis + 40 °C Aufbewahrungstemperatur: – 20 °C bis + 60 °C Luftfeuchtigkeit: bis 85 % relative Luftfeuchtigkeit Manschette: Geeignet für Handgelenksumfang von 13,5 bis 20 cm (Druckmessung) (minimaler diastolischer Wert) (maximaler systolischer Wert) Beim Einsatz des Gerätes außerhalb der festgelegten Temperatur- und Feuchtigkeitsbereiche kann die technische Genauigkeit nicht sichergestellt werden. Anwendungsteil des Typs BF Änderungen vorbehalten.

6083409_BP3510_S4-76 Seite 13 Montag, 22. Januar 2007 10:07 10 Dieses Gerät entspricht folgenden Normen: DIN EN 60601-1: 3/96 «Medizinische Elektrogeräte» – Teil 1: Allgemeine Sicherheitsanforderungen DIN EN 1060-1: 12/95, AMD 1 09/02 «Nichtinvasive Blutdruckmessgeräte» – Teil 1: Allgemeine Anforderungen DIN EN 1060-3: 9/97 «Nichtinvasive Blutdruckmessgeräte» – Teil 3: Ergänzende Anforderungen für elektromechanische Blutdruckmesssysteme

Dieses Gerät entspricht den Bestimmungen der EG-Richtlinie 93/42/EEC (Richtlinie für medizinische Geräte). ELEKTRISCHE MEDIZINISCHE GERÄTE erfordern besondere Vorsichtsmaßnahmen, was die elektromagnetische Verträglichkeit (EMV) anbetrifft. Um ausführliche Informationen über EMV-Richtlinien zu erhalten, wählen Sie die Nummer des Braun Kundendienstes (siehe Seite 2). Tragbare und mobile Hochfrequenz-Kommunikationsgeräte können die Funktionsfähigkeit von ELEKTRISCHEN MEDIZINISCHEN GERÄTEN beeinträchtigen. Dieses Gerät darf am Ende seiner Lebensdauer nicht mit dem Hausmüll entsorgt werden. Die Entsorgung kann über den Braun Kundendienst oder lokal verfügbare Rückgabe- und Sammelsysteme erfolgen. Garantie Für dieses Produkt übernehmen wir als Hersteller eine Garantie von 2 Jahren ab Kaufdatum. Innerhalb dieser Garantiezeit beseitigen wir nach unserer Wahl durch Reparatur oder Austausch des Gerätes unentgeltlich alle Mängel, die auf Materialoder Herstellungsfehlern beruhen. Die Garantie kann in allen Ländern in Anspruch genommen werden, in denen dieses Braun Gerät von uns autorisiert verkauft wird. Von der Garantie ausgenommen sind: Schäden durch unsachgemäßen Gebrauch, normaler Verschleiß oder Abnutzung sowie Mängel, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unerheblich beeinträchtigen. Bei Eingriffen durch nicht von uns autorisierte Braun Kundendienstpartner sowie bei Verwendung anderer als Original Braun Ersatzteilen erlischt die Garantie. Übergeben oder schicken Sie im Garantiefall das komplette Gerät mit Ihrer Kaufquittung an ein autorisiertes Braun Kundendienstcenter. Die Anschrift für Deutschland können Sie kostenlos unter 00800/27 28 64 63 erfragen.
