GEBRUIKSAANWIJZING IRT 3520 KAZ

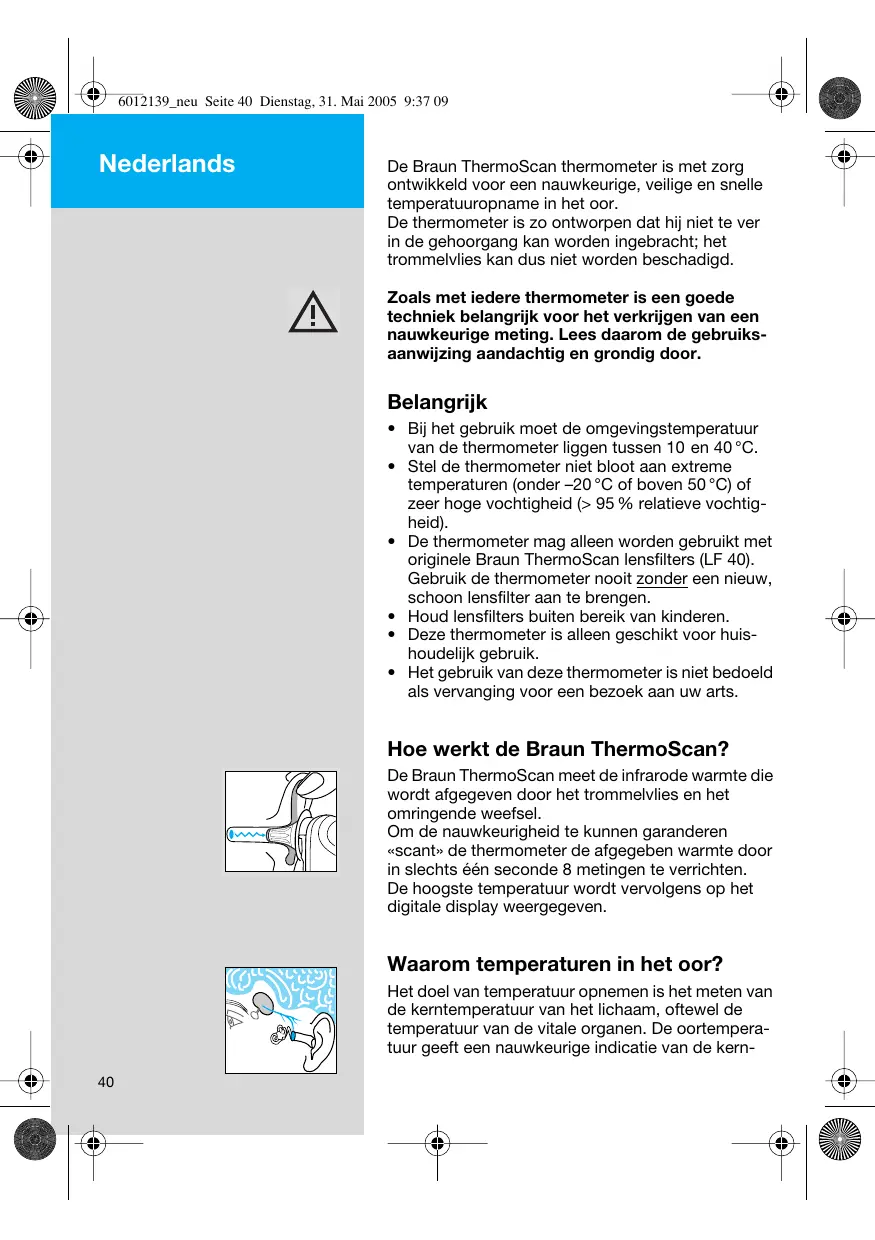

6012139_neu Seite 40 Dienstag, 31. Mai 2005 9:37 09 Nederlands De Braun ThermoScan thermometer is met zorg ontwikkeld voor een nauwkeurige, veilige en snelle temperatuuropname in het oor. De thermometer is zo ontworpen dat hij niet te ver in de gehoorgang kan worden ingebracht; het trommelvlies kan dus niet worden beschadigd. Zoals met iedere thermometer is een goede techniek belangrijk voor het verkrijgen van een nauwkeurige meting. Lees daarom de gebruiksaanwijzing aandachtig en grondig door. Belangrijk

• Bij het gebruik moet de omgevingstemperatuur van de thermometer liggen tussen 10 en 40 °C.
• Stel de thermometer niet bloot aan extreme temperaturen (onder –20 °C of boven 50 °C) of zeer hoge vochtigheid (> 95 % relatieve vochtigheid).
• De thermometer mag alleen worden gebruikt met originele Braun ThermoScan lensfilters (LF 40). Gebruik de thermometer nooit zonder een nieuw, schoon lensfilter aan te brengen.
• Houd lensfilters buiten bereik van kinderen.
• Deze thermometer is alleen geschikt voor huishoudelijk gebruik.
• Het gebruik van deze thermometer is niet bedoeld als vervanging voor een bezoek aan uw arts. Hoe werkt de Braun ThermoScan? De Braun ThermoScan meet de infrarode warmte die wordt afgegeven door het trommelvlies en het omringende weefsel. Om de nauwkeurigheid te kunnen garanderen «scant» de thermometer de afgegeben warmte door in slechts één seconde 8 metingen te verrichten. De hoogste temperatuur wordt vervolgens op het digitale display weergegeven. Waarom temperaturen in het oor? Het doel van temperatuur opnemen is het meten van de kerntemperatuur van het lichaam, oftewel de temperatuur van de vitale organen. De oortemperatuur geeft een nauwkeurige indicatie van de kern40 6012139_neu Seite 41 Dienstag, 31. Mai 2005 9:37 09 temperatuur omdat het trommelvlies de bloedtoevoer deelt met het centrum voor temperatuurregeling in de hersenen, de hypothalamus. Veranderingen in de lichaamstemperatuur worden daardoor sneller en naukeuriger waargenomen in het oor dan op andere plaatsen van het lichaam.
• Onder de oksel (axillair) wordt alleen de temperatuur van de huid gemeten, waardoor geen nauwkeurige indicatie van de kerntemperatuur wordt verkregen.
• Bij meting in de mond (oraal) wordt de temperatuur beïnvloed door drinken, eten en ademen.
• De temperatuur in de anus (rectaal) loopt achter bij veranderingen in de kerntemperatuur. Bovendien bestaat het risico van kruisbesmetting. Lichaamstemperatuur
• De normale lichaamstemperatuur ligt binnen een bepaald temperatuurbereik. De onderstaande tabel laat zien dat dit bereik tevens afhankelijk is van de plaats van meting. Daarom kunnen temperaturen die op verschillende plaatsen worden gemeten niet direct met elkaar worden vergeleken. Normaal bereik per plaats van meting: Axillair: 34,7 – 37,3 °C Oraal: 35,5 – 37,5 °C Rectaal: 36,6 – 38,0 °C ThermoScan: 35,8 – 38,0 °C

• Bovendien daalt het normale temperatuurbereik naarmate een persoon ouder wordt. De volgende tabel laat normale temperatuurbereiken zien per leeftijdsgroep wanneer wordt gemeten met de ThermoScan. Normaal ThermoScan bereik per leeftijdsgroep: 0 – 2 jaar 36,4 – 38,0 °C 3 – 10 jaar 36,1 – 37,8 °C 11 – 65 jaar 35,9 – 37,6 °C > 65 jaar 35,8 – 37,5 °C

6012139_neu Seite 42 Dienstag, 31. Mai 2005 9:37 09

• Echter, het normale temperatuurbereik varieert ook van persoon tot persoon en schommelt gedurende de dag. Het is daarom belangrijk dat van u en uw gezinsleden het normale temperatuurbereik wordt vastgesteld. Mt de Braun ThermoScan is dit snel gebeurd. Oefen het temperatuur opnemen bij uzelf en gezonde gezinsleden op verschillende tijden van de dag om zo van iedereen het normale temperatuurbereik te bepalen. Opmerking: Wanneer u uw huisarts raadpleegt, vergeet dan niet te vermelden dat de gemeten temperatuur een oortemperatuur is. Noem zo mogelijk als extra gegeven het normale temperatuurbereik van de betreffende persoon. Productomschrijving

Lensfilter Lens Lensfilter detector Knop voor verwijderen van lensfilter LCD-display LCD-lichtknop (alleen bij IRT 3520) « / mem» knop (Aan / geheugenfunctie) Batterijdeksel sluiting Batterijdeksel Activeringsknop Stickers Opbergetui Het gebruik van de Braun ThermoScan

1. Zorg er altijd voor dat een nieuw, schoon

lensfilter is aangebracht zodat u zeker bent van een nauwkeurige temperatuurweergave. De thermometer zal niet functioneren wanneer u geen lensfilter heeft aangebracht.

2. Druk op de « / mem» knop. Het LCD-display

(vloeibare-kristallenscherm) wordt geactiveerd en laat alle gegevens zien.

6012139_neu Seite 43 Dienstag, 31. Mai 2005 9:37 09 Wanneer het klaar-symbool op het display verschijnt, is de thermometer klaar voor gebruik.

3. Door aan het oor te trekken strekt u de gehoorgang zodat de lens goed zicht heeft op het trommelvlies.

Kinderen jonger dan 1 jaar: Trek het oor recht naar achteren. Kinderen ouder dan 1 jaar en volwassenen: Trek het oor omhoog en naar achteren.

4. Plaats de lens voorzichtig in de gehoorgang,

terwijl u het oor omhoog en naar achteren trekt en druk op de activeringsknop. Laat de knop los wanneer u een signaal hoort. Dit signaal geeft aan dat de meting is beëindigd.

5. Haal de lens uit de gehoorgang. Het LCD-display

laat de gemeten temperatuur zien.

6. Vervang het lensfilter na iedere meting: druk de

knop voor het verwijderen van het lensfilter in en plaats een nieuw, schoon lensfilter.

7. Nieuwe metingen kunnen worden verricht zolang

het klaar-symbol zichtbaar blijft. Wanneer binnen twee minuten geen knop wordt ingedrukt, zal de thermometer automatisch worden uitgeschakeld.

6012139_neu Seite 44 Dienstag, 31. Mai 2005 9:37 09 Opmerking: In de volgende situaties wordt aanbevolen de temperatuur driemaal in hetzelfde oor op te nemen. Als de temperaturen verschillen, de hoogste temperatuur gebruiken.

• Baby’s tijdens de eerste 90 levensdagen.
• Kinderen jonger dan 3 jaar bij wie bijvoorbeeld de immunologische afweer is verzwakt en waar de aanwezigheid of afwezigheid van koorts van wezenlijk belang is.
• Wanneer u de oorthermometer pas leert gebruiken tot u met de techniek vertrouwd bent en consistente resultaten verkrijgt. Belangrijk: Zoals met ieder type termometer kunnen zich geringe temperatuurvariaties (± 0,2 – 0,3 °C) voordoen als opeenvolgende temperatuurmetingen worden verricht. Tips voor het opnemen van de temperatuur
• Het komt voor dat de opgenomen temperatuur in het rechteroor iets verschillt van die in het linkeroor. Neem daarom altijd de temperatuur op in hetzelfde oor.
• Het slapen op een oor kan tot een hogere temperatuur leiden dan normaal. Wacht daarom een paar minuten wanneer de temperatuur na het slapen wordt opgenomen.
• Voor een nauwkeurige temperatuurweergave mag het oor niet verstopt zijn of een aanzienlijke hoeveelheid oorsmeer bevatten. Geheugenfunctie Voordat de thermometer wordt uitgeschakeld, wordt de laatst geregistreerde temperatuur opgeslagen in het geheugen. Om de geheugenfunctie te activeren drukt u op de « / mem» knop. Ook in de geheugenstand kunnen nieuwe temperaturen worden opgenomen, mits het klaar-symbool zichtbaar is.

6012139_neu Seite 45 Dienstag, 31. Mai 2005 9:37 09 IRT 3020 De opgeslagen temperatuur wordt samen met het MEM symbool op het display getoond. Om de geheugenstand uit te schakelen drukt u nogmaals op de « / mem» knop. IRT 3520 Met dit model kunt u tot 8 temperaturen in het geheugen opslaan. Wanneer u de « / mem» knop indrukt, laat het display het geheugencelnummer zien (bijv. MEM 1). Laat u de « / mem» knop los, dan wordt de opgeslagen temperatuur getoond. Iedere volgende keer dat u op de « / mem» knop drukt, verschijnt een nieuwe geheugencel op het display (tot en met MEM 8). Een lege geheugencel laat « – – – °C» zien. Alleen de eerste lege geheugencel wordt op het display getoond. Om de geheugenstand te beëindigen drukt u nogmaals op de « / mem» knop nadat MEM 8 of « – – – °C» op het display is verschenen. Geheugen leeg Om de in het geheugen opgeslagen temperaturen te wissen, drukt u gedurende 5 seconden de « / mem» knop in. Laat de « / mem» knop los om het klaar-symbool weer op het display te krijgen. LCD-lichtknop (alleen model IRT 3520) Om ’s nachts eenvoudig de temperatuur te kunnen aflezen.

6012139_neu Seite 46 Dienstag, 31. Mai 2005 9:37 09 Veranderen van de temperatuurschaal Deze thermometer wordt geleverd met een geactiveerde Celsius temperatuurschaal. Als u de temperatuur in Fahrenheit (F) wilt aflezen, dient u als volgt te handelen:

• Zet de thermometer aan. (Is de thermometer al aan, zorg er dan voor dat hij niet in de geheugenstand staat.)
• Druk de « / mem» knop in en houd deze ingedrukt. Druk tevens op de activeringsknop en laat hem weer los om over te schakelen op de stand «change temperature scale».
• Door de activeringsknop nog een keer in te drukken wordt de Fahrenheitschaal geactiveerd. Op het LCD-display verschijnt «°F». Iedere volgende keer dat de activeringsknop wordt ingedrukt verandert de schaalaanduiding in «°C» of «°F».
• Laat de « / mem» knop los om het klaarsymbool weer op het display te krijgen. Alle in het geheugen opgeslagen temperaturen worden automatisch omgezet naar de geselecteerde schaal die werd getoond op het LCD-display. Onderhoud en reiniging De lenstip is het gevoeligste gedeelte van de thermometer. Deze moet schoon en onbeschadigd zijn om een nauwkeurige temperatuurmeting te waargeborgen. Mocht de thermometer ooit per ongeluk zonder lensfilter worden gebruikt, maak de lens dan als volgt schoon:
• Houd het apparaat met de lenstip naar beneden gericht vast, om te voorkomen dat er vloeistof op druppelt op het moment dat u het wilt schoonmaken. Veeg het oppervlak van de lenstip heel voorzichtig af met een wattenstaafje of een zacht doekje bevochtigt met alcohol.
• Laat hem na het schoonmaken minstens 45 minuten drogen voordat u weer een nieuw, schoon lensfilter aanbrengt om een temperatuur op te nemen. Als de lenstip is beschadigd, neem dan contact op met Braun.

6012139_neu Seite 47 Dienstag, 31. Mai 2005 9:37 09 Gebruik een zachte, droge doek om het display en de buitenkant van de thermometer te reinigen. Gebruik geen schuurmiddelen. Dompel deze thermometer nooit onder in water of andere vloeistoffen. Bewaar de thermometer en de lensfilters op een droge plaats, vrij van stof en vochtigheid en niet in direct zonlicht. Op de plaats waar u het apparaat opbergt dient de temperatuur redelijk constant te zijn en tussen 10 en 40 °C te blijven. Extra lensfilters (LF 40) zijn verkrijgbaar bij de meeste zaken die Braun ThermoScan verkopen of u kunt hiervoor contact opnemen met Braun.

6012139_neu Seite 48 Dienstag, 31. Mai 2005 9:37 09 Oplossen van problemen Foutmelding Situatie Oplossing Er is geen lensfilter aangebracht. Breng een nieuw, schoon lensfilter aan. Er is geen lensfilter aangebracht en de activeringsknop werd ingedrukt terwijl de lens zich in het oor bevond. Controleer of de lenstip schoon is; zie zo nodig onderdeel «Onderhoud en reiniging». Breng een nieuw, schoon lensfilter aan om het signaal te laten stoppen. De omgevingstemperatuur ligt niet tussen de toegestane 10 en 40 °C of verandert te snel. Laat de thermometer 30 minuten acclimatiseren in een ruimte waar de temperatuur tussen 10 en 40 °C ligt. De opgenomen temperatuur ligt niet binnen het normale menselijke temperatuurbereik (34 – 42,2 °C). Controleer of een nieuw, schoon lensfilter is aangebracht en of de lens goed in het oor is gestoken. Neem de temperatuur nogmaals op. HI = te hoog LO = te laag Systeemfout

• Als de foutmelding blijft
• Als de foutmelding nog steeds blijft De batterijen zijn bijna leeg, maar de thermometer kan nog steeds correct de temperatuur opnemen. (Geen lichtfunctie bij model IRT 3520).

Wacht 2 minuten tot de thermometer uitgeschakelt en zet hem vervolgens weer aan. … «reset» de thermometer door de batterijen te verwijderen en ze vervolgens weer terug te plaatsen. … laat de thermometer nakijken bij een Braun service center. Plaats nieuwe batterijen. 6012139_neu Seite 49 Dienstag, 31. Mai 2005 9:37 09 De batterijen zijn te leeg om de temperatuur nog correct te kunnen opnemen. Plaats nieuwe batterijen. Heft u verder nog vragen? Neem dan contact op met de consumenten-informatielijn. Vervangen van de batterijen De thermometer is uitgerust met 2 lithium cellen, type CR 2032. Plaats nieuwe batterijen wanneer het batterijsymbool op het display verschijnt. Door gebruik te maken van de punt van een ball-point drukt u de sluiting van het batterijdeksel in om de batterijruimte te openen. Werwijder de batterijen en vervang ze door nieuwe en let er daarbij op dat de polen in de juiste richting staan. Schuif het batterijdeksel terug tot het op zijn plaats klikt. Deponeer afgedankte batterijen niet bij het huisvuil, maar breng ze naar een daarvoor bestemde verzamelplaats. Ijken De thermometer is in de fabriek geijkt. Als deze thermometer volgens de instructies in de gebruiksaanwijzing wordt gebruikt, is regelmatige ijking niet nodig. Als u vragen heeft over de nauwkeurigheid van de metingen dan kunt u contact opnemen met Braun. De productiedatum van de thermometer kunt u bepalen aan de hand van het Lot nummer dat te vinden is in de batterijruimte. Het eerste cijfer geeft het laatste cijfer van het productiejaar weer. De volgende twee cijfers geven de kalenderweek aan waarin de thermometer is geproduceerd. Bijvoorbeeld: LOT 142xxxxxxxxx Deze thermometer is geproduceerd in week 42 van 2001.

6012139_neu Seite 50 Dienstag, 31. Mai 2005 9:37 09 Productspecificaties Temperatuurbereik op het display: 34 – 42,2 °C Omgevingstemperatuur voor goed functioneren van thermometer: 10 – 40 °C Display resolutie: 0,1 °C of °F Nauwkeurigheid van de weergegeven temperatuur: ± 0,2 °C Klinische herhaalbaarheid: ± 0,21 °C (± 0,37 °F) Levensduur batterij: 2 jaar / 1000 metingen Type BF apparaat Wijzigingen voorbehouden. Dit produkt voldoet aan de volgende standaarden: DIN EN 60601-1: 3/96 «Medical electrical equipment» – Deel 1: Algemene veiligheidsvoorschriften DIN EN 12470-5: 2003 «Klinische thermometers» – Deel 5: Prestatie van infrarode oorthermometers (met maximum apparaat) Dit produkt voldoet aan de voorschriften volgens de EU richtlijn 93/42/EEC (Medical Device Directive).

ELECTRISCH MEDISCHE APPARATUUR moet voldoen aan speciale voorzorgsmaatregelen volgens de EMC richtlijnen. Voor een gedetailleerde beschrijving van de EMC vereisten kunt u contact opnemen met de Braun infolijn (zie pagina 2). Draagbare en mobile RF communicatie apparatuur kan de werking van ELECTRISCH MEDISCHE APPARATUUR beinvloeden. Wij raden u aan het apparaat aan het einde van zijn nuttige levensduur, niet bij het gewone huisafval te deponeren, maar op de daarvoor bestemde adressen.

6012139_neu Seite 51 Dienstag, 31. Mai 2005 9:37 09 Garantie Op dit produkt verlenen wij een garantie van 2 jaar geldend vanaf datum van aankoop. Binnen de garantieperiode zullen eventuele fabricagefouten en/ of materiaalfouten gratis door ons worden verholpen, hetzij door reparatie, vervanging van onderdelen of omruilen van het apparaat. Deze garantie is van toepassing in elk land waar dit apparaat wordt geleverd door Braun of een officieel aangestelde vertegenwoordiger van Braun. Beschadigingen ten gevolge van onoordeelkundig gebruik, normale slijtage en gebreken die de werking of waarde van het apparaat niet noemenswaardig beinvloeden vallen niet onder de garantie. De garantie vervalt bij reparatie door niet door ons erkende service-afdelingen en/of gebruik van niet originele Braun onderdelen. Om gebruik te maken van onze service binnen de garantieperiode, dient u het complete apparaat met uw aankoopbewijs af te geven of op te sturen naar een geauthoriseerd Braun Customer Service Centre. Bel 0800-gillette voor een Braun Customer Service Centre bij u in de buurt.
