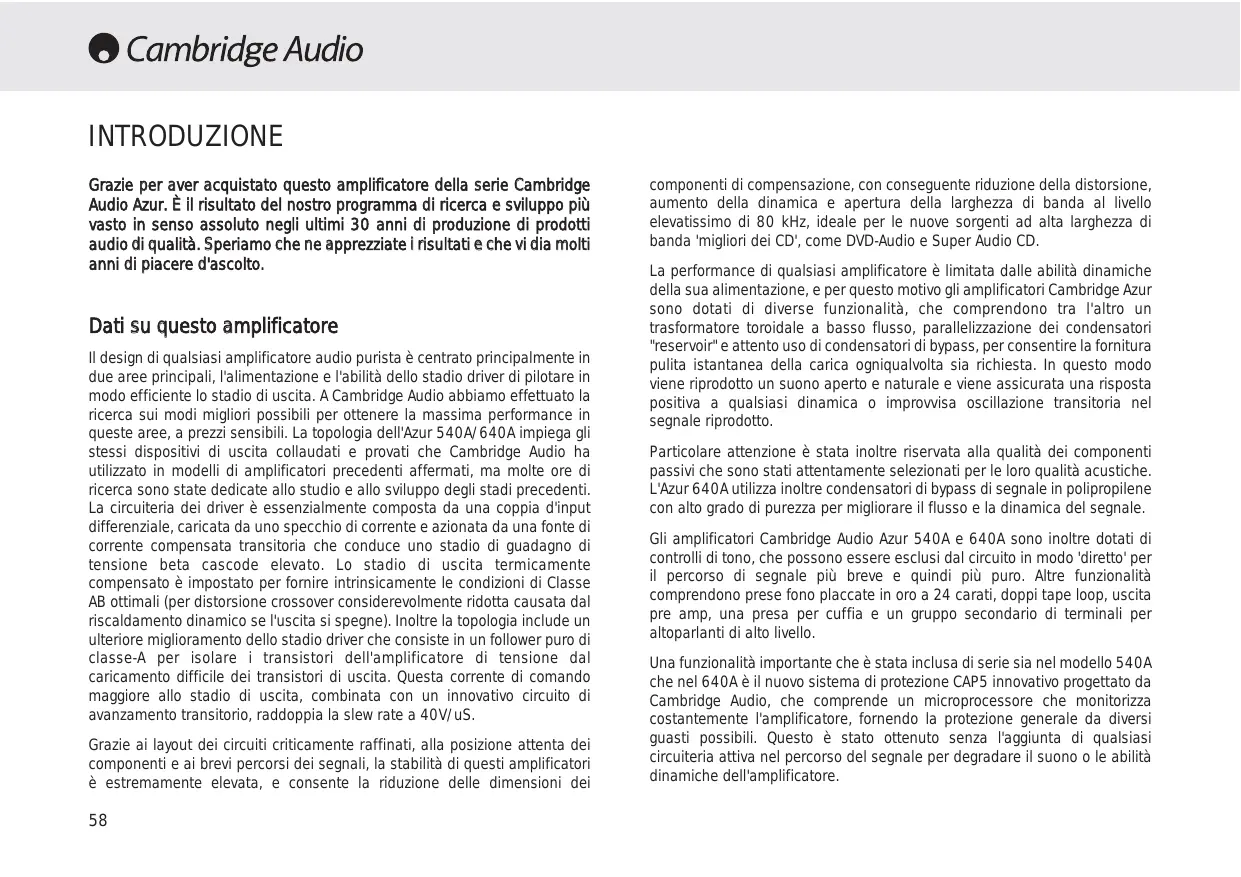

MANUALE UTENTE AZUR 540A CAMBRIDGE AUDIO

Grazle per aver acquistato quello amplificatore della seriese Cambridge Audio Azur. É il risultato del nostro programma di ricerca e sviluppo più vasto in senso assoluto negli ultimi 30 anni di produzione di prodotti audio di qualità. Sperlamo che ne apprezziate i risultati e che vi dia molto anni di piacere d'ascolto.

Dati su quello amplificatore

Il design di qualsi amplificatore audio purista è centrato principamente in due aree principali, l'alimentazione e l'abilità dello stadio driver di pilotare in modo efficiente lo stadio di uscita. A Cambridge Audio abbiamo effettuato la ricerca sui modi migliori possibili per ottenere la massima performance in queste aree, a prezzi sensibili. La topologia dell'Azur 540A/640A impiegà gli stessi dispositivi di uscita collaudati e provati che Cambridge Audio ha utilizzato in modelli di amplificatori precedenti aftermati, ma molte ore di ricerca sono state dedicate allo studio e allo sviluppo degli stadi precedenti. La circuiteria dei driver è essenzialmente composta da una coppa d'input differenziale, caricata da uno specchio di corrente e azionata da una fonte di corrente compensata transitoria che conducze uno stadio di guadagno di tensione beta cascode elevato. Lo stadio di uscita termicamente compensato è impostato per fornire intrinsically le condizioni di Classe AB ottimali (per distorsione crossover considerevolmente ridotta causata dal riscaldamento dinamico se l'uscita si spegne). Inoltre la topologia include un ultore miglioramento dello stadio driver che consiste in un follower puro di classe-A per isolare i transistori dell'amplificatore di tensione dal caricamento difficile dei transistori di uscita. Questa corrente di lavoro maggiore allo stadio di uscita, combinata con un innovativo circuito di avanzamento transitorio, raddoppia la slew rate a 40V/uS.

Grazie ai layout dei circuiti criticamente raffinati, alla posizione attenta dei componenti e ai brevi percorsi dei segnali, la stabilità di questi amplificatori è extremamente elevata, e consente la riduzione delle dimensioni dei

componenti di compensazione, con seguente riduzione della distorsione, aumento della dinamica e aperture della larghezza di banda al livello elevatissimo di 80kHz , ideale per le nuove sorgenti ad alta larghezza di banda 'migliori dei CD', come DVD-Audio e Super Audio CD.

La performance di qualiasi amplificatore è limitata delle abilità dinamiche della sua alimentazione, e per questo motivo gli amplificatori Cambridge Azur sono dotati di diverse funazionalità, che comprehendono tra l'altro un trasformatore toroidale a basso flusso, parallelizzazione dei condensatori "reservoir" e attento uso di condensatori di bypass, per consentire la fornitura pulita istantanea della carica ognualvolta sia richiesta. In quello modo viene riprodotto un suono aperto e naturale e viene assicurata una risposta positiva a qualiasi dinamica o improvvisa oscillazione transitoria nel segnale riprodotto.

Particolare attenzione è stata inoltre riservata alla qualità dei componenti passivi che sono stati attentamente selezionati per le loro qualità acustiche. L'Azur 640A utilizza inoltre condensatori di bypass di segnale in polipropilene con alto grado di purezza per migliorare il flusso e la dinamica del segnale.

Gli amplificatori Cambridge Audio Azur 540A e 640A sono inoltre dotati di controlli di tono, che possono essere escludi dal circuito in modo 'diretto' per il percorso di segnale più breve e quindi più puro. Altre funzialità comprendono prese fono placcate in oro a 24 carati, doppi tape loop, uscita pre amp, una presa per cuffia e un gruppo secondario di terminali per altoparlanti di alto livello.

Una funzialità importante che è stata inclusa di series sia nel modello 540A che nel 640A è il nuovo sistema di protezione CAP5 innovativo progettato da Cambridge Audio, che comprende un microprocesse che monitorizza costantly l'amplificatore, fornendo la protezione generale da diversi quasti possibili. Questo è stato ottenuto perché l'aggiunta di qualsiasi circuiteria attiva nel percorso del segnale per degradare il suono o le abilità dinamiche dell'amplificatore.

Cambridge Audio ha consolidato una vasta base di conoscenza con meticoloso ascolto e tweaking. Questa attenzione ai particulari genera amplificatori totalmente convincenti nella riproduzione sua del colore tonale che del contrasto dinamico, che forniscono una performance vibrante e fluida con musica di tutti i tipi e sono musicalmente straordinariamente coinvolgenti.

Per ottenere il meglio assoluto da esta apparecchiatura vi incoraggiamo ad utilizzare solo componenti sorgente di alta qualità. Naturalmente consigliamo in particolare radio e apparecchi digitali della gamma Cambridge Audio, tutti progettati secondo gli stessi standard di altissimo livello dei nostri amplificatori. Molti tipi di altoparlante sono stati impiegati nelle sviluppo di questi amplificatori per garantire la massima compatibilità con un'ampia gamma di modelli.

I cavi d'interconnessione e dei diffusori sono un altro elemento da non sottovalutare. Non compromettere la performance delsystemautilizzando cavi di qualità scadente per collegare i componenti sorgente all'amplificatore o l'uscita degli amplificatori ai diffusori. Unsystema vale solo tanto quanto il suo anello più debole. Per quello motivo non includiamo con le nostre unità cavi Gratis economici. Il vosto rivenditore potra fornirvi cavi d'interconnessione Cambridge Audio di ottima qualità e cavi per altoparanti Mordaunt Short/Gale che miglioreranno considerevolmente la qualità acustica del vostoystema.

Non ci resta che Invitarvi a sedervi, rllassarvi e divertirvil

Matthew Bramble

Technical Director

INDICE

Introduzione 58
Precauzioni di sicurezza 60
Installatione 61
Collegamento quadro posteriore. 62
Collegamento. 64
Istruzioni per il funzionamento 66
CAP5 - Sistema di protezione a 5 vie. 68
Risoluzione dei problemi 70
Specifiche 70
Limiti di garanzia 71

PRECAUZIONI DI SICUREZZA

Controllo della tensione di alimentazione

Per motivi di sicurezza leggere attendamente le seguenti istruzioni prima di effettuire il collegamento di quello apparecchio alla rete di alimentazione.

Controllare che la parte posteriore dell'apparecchio indichi la corretta tensione di alimentazione. Se la tensione di rete è diversa, consultare il proprio rivenditore.

Questo appearecchio è studiato per funzionare solo con la tensione ed il tipo di alimentazione indicate dietro l'unità. Il collegamento ad altre fonti di alimentazione può danneggiare l'unità.

Specnere quello apparecchio quando non è in uso e non usarlo se non è correttamente dato a terra. Per ridurre il rischio di scossa elettrica, non rimuovero il coperchio (o il retro) dell'unita. L'unità non contiene parti riparabill. Per la manutenzione rivolgersi a personale techniciane qualificato. Se il cavo di alimentazione è dotato di spina sagomata, l'unità non deve essere utilizzata se il portafusibile non è in posizione. In caso di perdita del portafusibile sare necessario riordinare la parte corretta al rivenditore Cambridge Audio.

Il lampo con il symbolo della freccia all'internalo di un triangolo equilatero

è molto ad allertare l'utente sulla presenza di tensione non isolata

all'interno del prodotto, la quale cui quod ossere sufficientemente

elevata da presentare rischio di scossa elettrica per le personne.

mente esclamativo all'interno di un triangolo equilatero è molto ad allertare l'utente sulla presenza di importanti istruzioni relative al funzionamento e alla manutenzione (interventi di assistenza tecnica) nella documentazione di compagnamento all'apparecchio.

Questo prodotto è conforme alle Direttive europee Bassa tensione

(73/23/CEE) e sulla Compatibleità elettromagnetica

(89/336/CEE) quando utilizzato ed installato secondo le istruzioni di quello manuale. Per la continuata conformità

utilizzare sostanto accessori Cambridge Audio con questo prodotto

e far effettuare la manutenzione soltanto da personale qualificato addetto alla manutenzione.

540A/640A Amplificatore integrato

INSTALLAZIONE

Soffermarsi un attimo a leggere queste note prima di installare l'amplificatore; in quello modo sera possibile ottenere la migliorie prestazione e prolongare la durata del prodotto.

Installare l'unità su qualsi Superficie solida e pianà. A causa di campi magneti dispersi, non mettere l'unità vicino a turntable per non causare interferenze.

L'unità deve essere ventilata in alto e in basso. Non metterla su moquette o altre superfici morbide e non ostruire le griglie di entrata e uscita dell'aria sul coperchio superiore e nel lato inferiore. Non mettere l'unità in un'rea racchiusa, come scaffali o armadi.

Non consentire mai che questa unità venga a contatto con l'acqua o altri liquidi, e accertarsi che piccoli oggetti non cadano atraverso le griglie di ventilazione. Se questo accade, spegnere l'unità immediatamente, scollegarla alla presa di corrente e consulhare il proprio fornitore.

Non disporre il cavo di alimentazione in modo tale che sia possibile camminarvi sopra o possa essere danneggiato da altri articoli che si trovano nelle vicinanze.

I componenti audio elettronici hanno un periodo di rodaggio di circa una settimana (se utilizzati diverse ore al giorno). Questo consente la stabilizzazione dei nuovi componenti, e le proprietà acustiche migliorano in quello periodo.

Questo amplificatore è stato progettato per essere in Standby quando non è in uso; quello augmente la vita dell'amplificatore (questo è il caso con tutti gli apparecchi elettronici). Se non si intende usare quella unità per un periodo di tempo lungo, spegnerla e togliere la spina dalla presa di corrente.

Quando si effettua il bi-amping, usare amplificatori di potenza dello stesso tipo.

Pulire l'unità con un panno umido non peloso. Non usare liquidi detergenti contenti alcool, ammoniaica o abrasivi. Non spruzzare aerosol sull'amplificatore o vicino a questo.

Questo prodotto non contiene elementi riparabili dall'utente; in caso di apparente malfunzionamento non tentare mai di riparare, smontare o ricostruire l'unità. In caso di mancato rispetto di questa precauzione si può ricevere una scossa elettrica sera. Nel caso di un problema o di un guasto, rivolgersi al proprio rivenditore.

Presa di corrente CA

Dopo aver completeness tutti i collegamenti all'amplificatore, insere il cavo di rete CA in una presa di corrente. L'amplificatore è ora pronto per l'uso.

Collegamenti degli altoparlanti

Il 540A e 640A sono dotati di due set di terminali per altoparanti sul quadro posteriori, A e B. Speaker A sono i terminali principali per gli altoparanti, Speaker B sono i terminali per altoparanti commutabili secondari. Collegare i fili dall'altoparlante del canale sinistro ai terminali LEFT + e -, e i fili dall'altoparlante del canale destro nei terminali RIGHT + e-. In ciascun caso il terminale grosso è l'uscita positiva e il terminale nero è l'entrata negativa. Prestare attenzione e controllare che nessun filamento staccato del filo metta in cortocircuito le uscite degli altoparanti.

NB: Questo amplificatore è stato progettato per l'uso con altoparlanti con impedenza nominale di 4-8 ohm.

Controllare che I terminali degli altoparlanti siano correttamente chiusi per fornire un buon collegamento elettrico. La qualità del suono più essere affetta se I terminali a vite non sono correttamente chiusi.

Pre amp out

Collegate queste prese alle entrata su un amplificatore di potenza esterno.

Tape mon

Queste prese possono essere collegate ad un deck a cassette o alle prese analogiche su un registratore CD o MiniDisc. Collegare un cavo d'interconnessione dalle prese LINE OUT del registratore alle prese TAPE

MONITOR dell'amplificatore. Questo monitor fungeanche da input per registratori a nastro standard.

NB: Quando si collega un componente sorgente dotato sla di entrata che di uscita, come un registraratore a nastro, la cui uscita dovrebbe essere sempre collegata all'entrata TAPE MON. Questo elimina l'howlround (feedback) se viene selezionato il canale di entrata errato.

Tape out

Queste prese possono essere collegate ad un deck a cassette o alle prese analogiche su un registratore CD o MiniDisc. Collegare un cavo d'interconnessione dalle prese TAPE OUT di甚么 amplificatore a LINE IN del registratore. Notare che但这a unità è dotata di due tape loop con uscite identiche.

Prese entrata CD/RADIO/DVD/AV/MD

Queste entrare sono idonee per qualsiasi appearecchio sorgente 'di livello di linea' comelettori di CD, DAB o radio FM/AM ecc.

Prese entrata Aux/Phono

Collegare qualsiasi appearecchio sorgente di 'livello di linea' a queste prese, comelettore di CD o radio DAB. Alternativamente, se richiesto,questa entrata particolare cui essere convertita in un turntable dedicato,anche se per farlo si deve montare un Cambridge Audio PM01 Phono Module. Contattare il proprio rivenditore Cambridge Audio che può fornire e installare uno stadio fono nell'amplificatore.

NB: Queste entrare sono soltanto per segnali audio analogici. Non dovrebbero essere collegate all'uscita digitale di unlettore di CD o a qualiasiutto dispositivo digitale.

Collegamento a terra

Se si collega un turntable all'amplificatore il relative cavo di messa a terra deve essere collegato a quello punto.

COLLEGAMENTO

Nella progettazione dei nostri amplificatori abbiamo cercato di includere funzionalità che consentono il collegamento delsystema in vari modi. Grazie all'inclusione di funzionalità, come le connessioni PRE-OUT e SPEAKER B il systema cui esso tessere configurato secondo le esigenze. I diagrammi nelle prossime pagine sono studiati per facilitare la connessione.

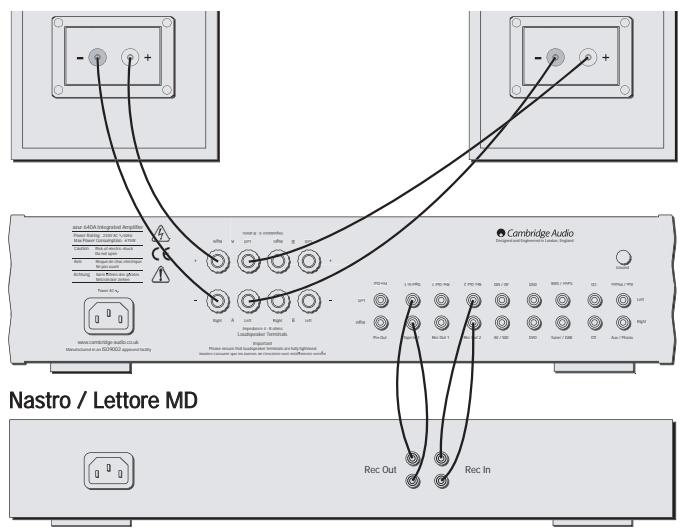

Collegamento base

Il seguente diagramma在哪来成 College Amplificatore ad un registraratore per nastri o un'altra sorgente con un collegamento Record e Monitor.

Notare che si può usare una delle uscite tape loop (perché sono uguali).

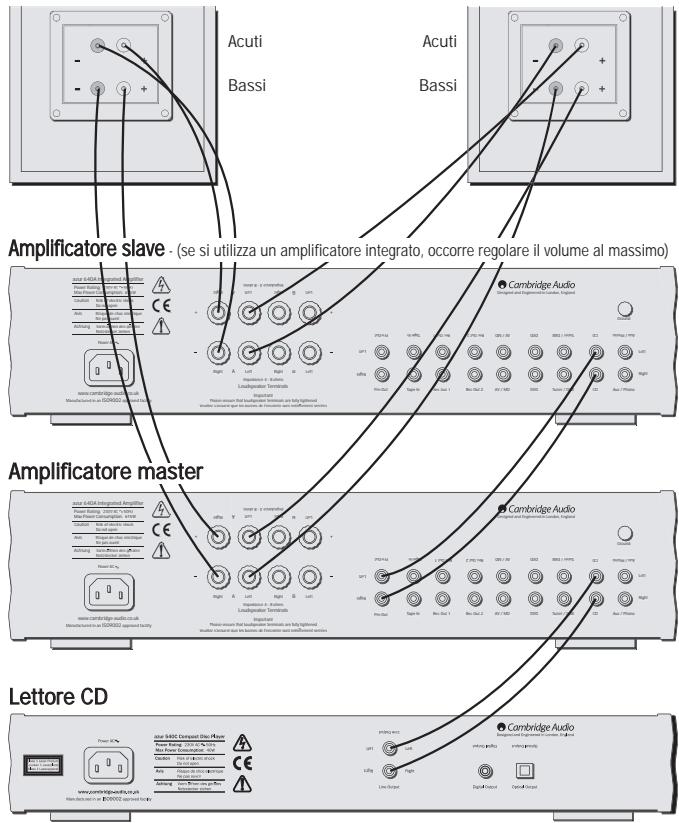

Bi-amping

Se l'amplificatore è dotato di prese PRE-OUT e gli altoparlanti hanno due set di terminali, è possibile collegare in bi-amp il sistema usando un ulteriore amplificatore di potenza (cfr. Figure 4, 6 e 7). Il bi-amping impiegà due amplificatori per azionare le unità Bass e Treble indipendentamente negli altoparlanti, con il risultato di una chiarezza sulla supereiore unita migliorare controlo e dinamica.

Uso dei collegamenti Speaker B

I collegamenti SPEAKER B dietro l'amplificatore consentono l'uso di un secondo gruppo di altoparlanti, che potrebbero trovarsi in un'altra stanza.

Vedere Il diagramma nel certificato del proprietario allegato.

Standby

Questo dato accende I'unita dal modo in Standby a ON.

Presa cuffie

Questa consente il collegamento delle cuffie con un connettore Jack di 14 . Quando le cuffie sono collegate, il relè degli altoparlanti viene rilasciato spegnendo l'uscitaagli altoparlanti (Altoparlanti A e B).

Speaker B on/off

Questo controlo abilita/disabilita il set secondario di terminali degli altoparlanti sul quadro posteriori. Puo essere utilizzato per l'ascolto da un set addizionale di altoparlanti in un'altra stanza.

NB: Prestare attenzione quando si selezionano due altoparlanti da utilizzare su ciascun canale. Se la resistenza combinata misurata sui terminali degli altoparlanti è troppo bassa, l'amplificatore può non spegnersi dal modo Standby fino a quando non viene rilevata una resistenza di carico idonea. Per ulteriori informazioni vedere la sezione sulsystema di protezione CAP5.

Quando siutilizzano due coppe di altoparanti, clascuna coppa delve ave una potenza nominale di almeno 6 ohm (o superiore);gli altoparanti di 4 ohm sono sconsigliati quando si usa più di una coppa.

Direct

Questo controlo fornisce al segnale audio un percorso più diretto allo stadio dell'amplificatore di potenza dell'amplificatore, bipassando i circuiti di controllo di tono per la qualità sonora più pura possibile.

Comandi tono bass e treble

Questi controlli consentono di affinare la regolazione del bilanciamento tonale del suono. Nella posizione centrale questi controlli non hanno alcun effetto. Essi modificano solo il suono atraverso gli altoparlanti e le prese PRE-OUT (dove montate), non influiscono sui segnali inviatitramite i collegamenti TAPE OUT. Con un CD prodotto bene e un ottimosystema, i controlli di tono non sono necessari e possono essere esclusi. Se la registrazione musicae è di qualità scadente e/o glialtoparlanti/altoparlanti surround non sono presenti più essere necessario regolare i controlli di tono per compensare.

Sensore telecomando

Questo sensore riceve i segnali infrarossi dall'unità del telecomando.

Volume

Il controlledi Volume aumenta/riduce il livello sonoro delle uscite dell'amplificatore. Quito comando modifica il livello dell'uscita degli altoparanti, l'uscita pre amp e l'uscita delle cuffie. Non modifica i collegamenti Tape Out.

NB: É consigliato girare il controllo di VOLUME totalmente in senso antiorario prima di accendere l'amplificatore.

Balance

Questo controllo permette di regolare i relativi livelli di uscita dei canali di sinistra e di destra. Nella posizione centrale l'uscita per ciascun canale è uguale. Questo controllo modifica solo il suono attaversion gli altoparlianti e le prese PRE-OUT (dove montate); non modifica i segnali inviati attaversioni collegamenti TAPE OUT.

Pulsanti selezione entrata

Spingere il pulsante di selezione di entrata appropriato per selezionare il componente sorgente che si vuole ascoltare. Il segnale selezionato è inoltre alimentato alle prese TAPE OUT sono che possa essere registrato. L'entrata non dovrebbe essere modificata durante la registrazione,anche se il segnale registrato può essere controllato utilizzando il TAPE MONITOR di entrata del nastro.

Pulsante selezione tape monitor

Questo controllo permette di ascoltare il segnale di uscita da un registratore a nastro o elaboratore di segnale collegato alle prese TAPE MON dell'amplificatore. Quando TAPE MON è selezionato, il componente sorgente selezionato dai pulsanti di selezione di entrata continua ad essere indirizzato alle prese TAPE OUT per la registrazione o l'elaborazione.

Funzioni/funzionamento del telecomando

Questo amplificatore è fornito con un telecomando diSYSTEMA che attiva sua Questo amplificatore che ilettori di CD Cambridge Azur. Le funzioni rilevanti all'amplificatore sono le seguenti:

Power - Accende l'amplificatore fra il modo Standby e il modo On. Il LED blu di Standby sul quadro anteriore dell'amplificatore indica che l'unità è in Standby.

Mute - Questo pulsante silenzia l'audio. Il modo Mute èindicato dal canale LED lampeggiante.

Volume +/- - Il pulsante del volume aumenta e riduce il volume dell'uscita dell'amplificatore.

Channel Select - I cinque pulsanti di selezione del canale e il pulsante di selezione Tape Monitor sono usati per modificare la sorgente d'entrata.

CAP5 - SISTEMA DI PROTEZIONA A 5 VIE

Cambridge Audio ha sviluppato unsystema di protezione brevettato per assicurare l'affidabilità e la lunga durata dei loro amplificatori. Il systema comprende cinque metodi principali di protezione:

Rilevamento intelligente di clipping

CAP5 ha l'abilità di rilevare quando l'amplificatore inizia la distorsione da clipping o l'overdrive (sovrackarico) del suo output. Questo guasto può danneggiare gli altoparanti, l'alimentazione degli amplificatori (che può accoriare sostzialmente la vita dell'amplificatore) e, fatto più importante, degradare il suono. Quando il CAP5 rileva il clipping, il volume viene automaticamente ridotto fino a quando il CAP5 rileva un'uscita senza distorsione (il volume viene ridotto fino a quando la distorsione è meno del 2%, che i test di ascolto hanno dimensoizzato è dificile da sentire).

NB: É possible disabilitare soltanto esta funzionalità tenendo premuto il pulsante Standby durante l'accensione (mentre si insertisce la spina dell'unità nella presa di corrente). L'unità indica quello facendo lampeggiare il LED di protezione per diversi secondi. É sconsigliato disabilitare il rilevamento di clipping perché esta funzionalità è stata aggiunta per proteggere l'amplificatore.

Rilevamento sovratemperatura

IlsystemaCAP5comprise il rilevamento della temperatura che monitorizza costamente il calore generato dai transitori di uscita.Quando la temperatura monitorizzata raggiunge un livello elevato (doneo entro i limiti dei dispositivi d'uscita),l'amplificatore si accende automaticamente in una modalità di guasto (indicato dal doppio lampeggio del LED di protezione). L'unità dovrebbe essere ideallmente lasciata per 15 minuti in quello stato per raffreddarsi adeguatamente. Se l'unità non si è raffredddata completeness, la temperature cui raggiungere il limite subito dopo l'accensione dell'alimentatore.

NB: Se l'impedenza dell'altoparlante è Bassa, la temperatura dell'amplificatore può salire più rapidamente perché l'amplificatore lavora maggiornente. Se l'amplificatore è montato in un armadio o le aperture di ventilazione sono ostruite, il rilevamento di sovratemperatura può essere attivato/riattivato quando un breve tempo di ascolto.

Rilevamento di cortocircuito

Durante l'accensione da Standby o durante la selezione del canale di entrata, il CAP5 effettua un controllo dei terminali degli altoparanti per vedere se un corte sui terminali è stato introdotto accidentally. Se la resistenza misurata sui terminali degli altoparanti è troppo Bassa l'unità rimane in modo Standby fino a quando il quasto non è stato rimioso e si tenta nuovamente l'accensione.

Rilevamento CC

IlsystemaCAP5offre la protezione degli altoparlanti se l'uscita dell'amplificatoreva a CCacause di qualche guasto interno.Qesto e un guasto raro, ma il rilevamento sarebbe utilissimo per salvaguardare gli altoparlanti costosi. Ilsystema CAP5 monitorizza continuamente la differenza fra il segnale di entrata e il segnale di uscita, se quello improvisamente salute ad un livello alto il rele dell'altoparlante sspagne entro microsecondi.

NB: se l'amplificatore è disattivato dal modo Standby, quando il segnale di entrata all'amplificatore è troppo alto (con la regolazione di volume attuale) ilsystema CAP5 lo rileva e riduce il volume ad un livello idoneo.

Rilevamento sovratensione/sovracorrente

IlsystemaCAP5offre la protezioneV/1monitorizzando costamente i transistoridi uscita per teneri in funzione all'interno della loro area sicura di funzionamento (SAO).Questa è costituita da una serieside limiti stabiliti dal produttore del transistoridi uscita per assicurare l'affidabilità. Molti progettatori di amplificatori comprehendo il limite V/1nel percorso del

segnale che può degradare il segnale comprimendo la dinamica. Ilsystema CPA5 funzioni all'esterno del percorso del segnale e quando viene attivato chiude l'amp invoce che limitare le dimensioni del segnale che passa atraverso l'amp (compressione segnale). Il limitatore V/I protege l'amplificatore da cortocircuiti sui terminali dell'altoparlante durante l'uso.

Indicazione	Guasto/Rimedio
Il LED di protezione lampeggia per 4 secondi quando l'unità tenta di uscire dal modo Standby.	Ilsystema CAP5 ha rilevato che la resistenza sui terminali dell'altoparlante è troppo Bassa. Controllare per vedere se è presente un cortocircuito fra i terminali dell'altoparlante.NB:Se l'indicazione permane e gli altoparlanti multipli sono usati su ciascuna uscita di altoparlante, rimuovere una coppiia e riprovare. Se troppi altoparlanti sono collegati a qualsiasi amplificatore che fa scendereccessamente la resistenza del carico, l'amplificatore si surriscaldà. Il CAP5 rileva esta situazione.NB:Se l'indicazione permane con un solo set di altoparlanti collegati potrebbe asservi un guasto in uno o in entrambi gli altoparlanti.
L'unità si è spenta durante il funzionamento. Il LED di protezione produce un dopplo lampeggio costante.	Ilsystema CAP5 ha rilevato un guasto correlato all'utente; la temperatura interna dei transistori di uscita ha raggiunto il limite di sovratematura. L'unità non è danneggiataanche se dovrebbe essere raffreddata per 15 minuti prima di essere disattivata dal modo Standby.
L'unità si è spenta durante il funzionamento. Il LED di protezione lampeggia continuamente accendendosi e spegnendosi in series di 4.	Ilsystema CAP5 ha rilevato un guasto correlato all'utente; potrebbe essere presente un cortocircuito fra i terminali degli altoparlanti. Controllare tutti i collegamenti degli altoparlanti prima di tentare di disattivare l'unità dal modo Standby.
L'unità si è spenta durante il funzionamento. Il LED di protezione è accesso con un breve lampeggio di spegnimento.	Ilsystema CAP5 ha rilevato un guasto che richiede la manutenzione dell'unità. É presente CC rilevata nell'uscita dell'amplificatore che potrebbe danneggiare gli altoparlanti e l'amplificatore è adesso inutilizzabile. Spagnere e contattare il rivenditore.

RISOLUZIONE DEI PROBLEMI

Assenza di energia

Accertarsi che il cavo di alimentazione CA sua correttamente collegato.

Accertarsi che la spina sia inserita nella presa di corrente e che esta sua accesa.

Controllare il fusabile nella spina o nell'adattatore.

Assenza di suono

Accertarsi che l'unità non sia in modo Standby.

Controllare che il componente sorgente via correttamente collegato.

Controllare che 'TAPE MON' non sia acceso (a meno che sua richiesto il tape input).

Controllare che gli altoparlanti siano correttamente collegati.

Se si usano i terminali Speaker B controllare che siano accesi.

Se il LED del canale lampeggia spagnere Mute.

Assenza di suono su un canale

Assicurarsi che il controllo di bilanciamento sia nella posizione corretta.

Controllare i collegamenti degli altoparlanti.

Controllare i cavi d'interconnessione

Si sente un ronzio forte

Controllare il turntable o il braccio del giradischi (tone arm) per guasti di cavi di messa a terra o collegamento.

Accertarsi che nessun cavo d'interconnessione sia allentato o difettoso.

Accertarsi che il deck a cassette/turntable non sia troppo vicino all'amplificatore.

Non è possible effettuare o leggere registrazioni su nastro

Controllare che TAPE MON e TAPE OUT siano stati collegati nel modo corretto.

Il bass è debole o l'imaging stereo è diffuso

Accertarsi che gli altoparlanti non siano collegati fuori fase.

Il suono è deformato

Accertarsi che i comandi di volume/tono non siano regolati troppo alto.

L'amplificatore rimane in standby - led protezione lampeggia

Vedere la sezione sulsystema di protezione CAP5.

Le protezione lampeggia

Vedere la sezione sulsystema di protezione CAP5.

DATI TECHNICI

	540A	640A
Uscita di potenza	75 W (in 4 Ω)	100 W (in 4 Ω)
	50 W (in 8 Ω)	65 W (in 8 Ω)
Consumo energetico massimo	515 W	615 W
Consumo energetico in standby	6 W	6 W
Distorsione armonica (THD, non ponderata)	1 kHz < 0,009 %	1 kHz < 0,005 %
	20 kHz < 0,09 %	20 kHz < 0,07 %
Risposta in frequenza (-3 dB)	5 Hz - 50 kHz	4 Hz - 80 kHz
Rapporto S/R (non ponderato)	92 dB	92 dB
Velocità di variazione (in 8 Ω)	30 V/uS	50 V/uS
Dimensioni (A x L x P) mm	100 x 430 x 310	100 x 430 x 310
pollici	3,9 x 16,9 x 12,2	3,9 x 16,9 x 12,2
Peso kg	7	7
libbre	15,4	15,4

LIMITI DI GARANZIA

Cambridge Audio garantisce che quello prodotto sia privo di difetti relativamente al materiale e alla lavorazione (soggetti ai termini sotto indicati). Cambridge Audio riparera o sostituirà (a discrezione di Cambridge Audio) quello prodotto o agli parte difettosa presente in quello prodotto. I periodi di garanzia variano da paese a paese. In caso di dubbi, contattare il rivenditore ed assicurarsi di conservare la provad'acquisto.

Per ottenere l'assistenza in garanzia, contattare il rivenditore autorizzato. Cambridge Audio da cui è stato acquistato quello prodotto. Se il rivenditore non è in grado di effettuire la riparazione del prodotto. Cambridge Audio, è possible restituire il prodottotramite il rivenditore a Cambridge Audio o ad un centro autorizzato all'assistenza tecnica Cambridge Audio. Sarà necessario spedire il prodotto nel suo imballaggio originale o in un imballaggio che consenta una protezione di pari grado.

Per ottenere l'assistenza in garanzia, è necessario conservare la provad'acquisto quello formà di scontrino di vendita o di fattura, a dimostrazione che questo prodotto è nel periodo di garanzia.

Tale garanzia non è valida se (a) il numero di serie applicato in fabbrica è stato rimioso dal prodotto o se (b) quello prodotto non è stato acquistato presso un rivenditore autorizzato Cambridge Audio. É possibile contattare Cambridge Audio o il distributore Cambridge Audio locale per confermare che il numero di series non è stato manomesso e/o che si è acquistato il prodotto presso un rivenditore autorizzato Cambridge Audio.

Questa garanzia non copre danni estetici o danni dovuti a casi di forza maggiore, incidenti, uso improperio, uso eccessivo, omissione, uso commerciale o manomissione di qualsiasi parte del prodotto. Questa garanzia non copre danni dovuti a funzionamento, manutenzione o installatione inadequati o a tentativi di riparazione da parte di personale che non sia Cambridge Audio o del rivenditore Cambridge Audio, o di un centro di assistenza autorizzatoagli interventi in garanzia Cambridge Audio. Eventuali riparazioni non autorizzate annulleranno esta garanzia. La garanzia non copre i prodotti venduti COSI COME SONO o CON OGNI DIFETTO.

LA RIPARAZIONO LA SOSTITUZIONE SECONDO QUANTO PREVISTO IN VIRTU DI QUESTA GARANZIA É IL RIMEDIO ESCLUSIVO DELL'ACQUIRENTE. CAMBRIDGE AUDIO NON SARÀ RESPONSABLE DEI DANNI INDIRETTI PER VIOLAZIONI DE QUALSIASI GARANZIA ESPRESSA O IMPLICITA DI QUESTO PRODOTTO. SALVO NEI CASI DIVERSAMENTE PREVISTI DALLA LEGGE, QUESTA GARANZIA É ESCLUSIVA E IN VECE DI TUTTE LE ALTRE GARANZIE ESPRESSE O IMPLICITE DEL CASO INCLUSA, MA SENZA ALCUN LIMITE, LA GARANZIA DI COMMERCIABILITA ED IDONEITA PER UN PARTICOLARE SCOPO.

Poiche alcuni paesi e Stati americani non consentono l'esclusione o la limitazione di dati diretti o indiretti o le garanzie implicite le suddette esclusioni non potrebbero applicarci al caso specifico. Questa garanzia conferisce specifici diritti legali, ed è possible godere di altri diritti, che variano da Stato a Stato o da paese a paese.
