MANUALE UTENTE AZUR 640T CAMBRIDGE AUDIO

Verifica dell'alimentazione nominale Per la vostra propria sicurezza siete pregati di leggere attentamente le seguenti istruzioni prima di procedere al collegamento di questo apparecchio alla rete elettrica. Verificare che sul pannello posteriore dell'apparecchio sia indicata la corretta tensione di alimentazione. Nel caso che la tensione di rete sia differente, consultare il rivenditore. Questo apparecchio è progettato per operare unicamente con la tensione e il tipo di alimentazione indicati sul pannello posteriore dell'apparecchio. Se si collega l'apparecchio a una fonte di alimentazione differente da quella specificata, si corre il rischio di danneggiarlo. Si deve spegnere questo apparecchio quando questo non viene utilizzato; non lo si deve far funzionare se non con una corretta messa a terra. Per ridurre il rischio di scosse elettriche, non rimuovere mai il pannello superiore (o posteriore) dell'apparecchio. All'interno non è presente alcuna parte che possa rivestire un qualche interesse per l'utente. Per la manutenzione, richiedere il servizio da parte di personale qualificato. Nel caso che il cordone di alimentazione sia collegato a una presa integrata di alimentazione, l'apparecchio non dev'essere utilizzato se il portafusibili in plastica non si trova al suo posto. Nel caso sia andato perso il portafusibili, si deve ordinare il pezzo corretto presso il proprio distributore Cambridge Audio. Un simbolo di fulmine con l'estremità a forma di freccia all'interno di un triangolo equilatero è previsto per indicare all'utente la presenza di 'tensioni pericolose' non isolate all'interno del contenitore del prodotto, che si possono rivelare di un'importanza sufficiente da costituire un rischio di scosse elettriche per le persone. 44 Sintonizzatore DAB/FM Azur Il punto esclamativo all'interno di un triangolo equilatero è previsto per avvertire l'utente della presenza di importanti istruzioni operative e di manutenzione nella documentazione a corredo pertinente questo apparecchio. Questo apparecchio è conforme alle Direttive europee relative alla bassa tensione (73/23/EEC) e alla compatibilità elettromagnetica (89/336/EEC), sempre che l'apparecchio stesso sia stato installato secondo quanto indicato in questo Manuale di istruzioni. Per garantire una conformità costante nel tempo, con questo apparecchio si devono utilizzare solo accessori prodotti dalla Cambridge Audio; per l'assistenza è necessario rivolgersi a personale di servizio qualificato. Sintonizzatore DAB/FM 640T INSTALLAZIONE Importanti istruzioni di sicurezza È necessario dedicare un po' di tempo alla lettura di queste note prima di procedere all'installazione dell'amplificatore, al fine di ottenere le migliori prestazioni e di prolungare la vita del prodotto. Consigliamo di seguire tutte le istruzioni indicate, di far attenzione a tutti gli avvertimenti e di conservare queste istruzioni per una futura consultazione. Si deve installare questo apparecchio su una superficie robusta e piana. Dato che il trasformatore di alimentazione genera un campo magnetico parassita di forza moderata, non si deve porre una piastra giradischi accanto al sintonizzatore. Non collegare il 640T direttamente a un amplificatore di potenza, a meno che questo non disponga di un livello variabile d'uscita. Non posizionare il cordone di alimentazione in modo che possa essere calpestato o danneggiato a causa di oggetti in suo contatto. Questo apparecchio richiede una ventilazione corretta. Non sistemarlo su un tappeto o altra superficie soffice, né ostruire i suoi orifizi di entrata dell'aria o le griglie di uscita dell'aria stessa. Non posizionarlo in un luogo confinato quale una libreria o un mobile chiuso. Un qualsiasi mobile aperto sulla parte posteriore (come ad esempio un rack per dispositivi elettronici) è comunque adatto. Quando lo si usa per la prima volta è consigliato lasciarlo in funzione ad esempio, per riprodurre musica - per almeno 36 ore prima di passare all'ascolto di qualcosa di importante. Per un utilizzo successivo, si consiglia un periodo di "riscaldamento" di 10-15 minuti per fruire delle sue massime prestazioni. AVVERTIMENTO - Al fine di evitare rischi di incendi o scosse elettriche, non esporre questo apparecchio alla pioggia o all'umidità. Non si deve esporre questo apparecchio a gocciolii o spruzzi d'acqua o di altri liquidi. Sull'apparecchio non devono essere posti oggetti riempiti di liquidi, quali vasi da fiori. Nel caso di un'eventuale penetrazione accidentale di liquidi, staccare il cordone di alimentazione e mettersi in contatto con il proprio rivenditore per le adeguate istruzioni. Per pulire l'apparecchio, strofinarlo delicatamente con un panno inumidito e libero da pelucchi. Non impiegare alcun fluido di pulitura che contenga alcol, ammoniaca o altre sostanze abrasive. Non vaporizzare alcun aerosol sopra o accanto l'amplificatore. Assicurarsi che piccoli oggetti non cadano all'interno attraverso le griglie di ventilazione. Nel caso di un'eventuale penetrazione accidentale di piccoli oggetti, staccare il cordone di alimentazione e mettersi in contatto con il proprio rivenditore per le adeguate istruzioni. Per la manutenzione, richiedere il servizio da parte di personale qualificato. È necessario l'intervento del servizio di assistenza quando l'apparecchio presenta un qualunque tipo di danno, come ad esempio al cordone di alimentazione o la sua spina, nel caso che nel contenitore sia penetrato un liquido o un piccolo oggetto estraneo, se l'apparecchio è stato esposto alla pioggia o all'umidità, o se non dovesse funzionare normalmente, o se ancora è caduto per terra. Nel caso si sia consultata la guida alla risoluzione dei problemi contenuta nel manuale senza alcun risultato, non tentare di riparare, smontare o rimontare l'apparecchio. Si può produrre una grave scossa elettrica nel caso si ignorino queste misure cautelative. Se non si prevede l'utilizzo di questo apparecchio durante un lungo periodo di tempo, staccarlo dall'alimentazione elettrica. Staccare pure l'apparecchio durante tempeste con fulmini. Sintonizzatore DAB/FM Azur 45

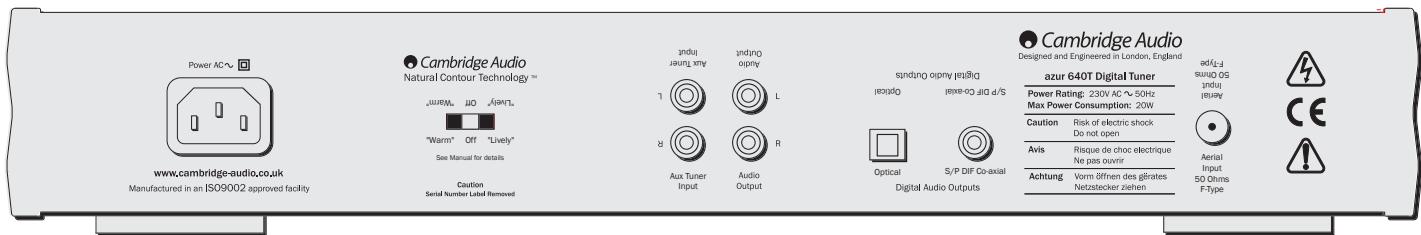

CONNESSIONI PRESENTI SUL PANNELLO POSTERIORE

Aux Tuner Input Optical "Warm" Off "Lively" "Lively" S/P DIF Co-axial Off Optical S/P DIF Co-axial See Manual for details Aux Tuner Input Aerial Input 50 Ohms F-Type "Warm" Aerial Input 50 Ohms F-Type Presa per alimentazione CA Uscita audio (Audio Output) Una volta completate tutte le connessioni, innestare il cordone d'alimentazione CA in un'appropriata presa di rete. Il sintonizzatore 640T è così pronto per il suo utilizzo. Per il collegamento all'amplificatore mediante cavetti fono (con spinotti 2 x RCA - 2 x RCA). Tecnologia di profilo naturale (Natural Contour Technology) Questo commutatore si utilizza per selezionare due tipi di predisposizione fine della tonalità, che sono Warm (calda) o Lively (vivace). La posizione per difetto è la disattivazione (risposta piatta in frequenza). Uscite audio digitali (Digital audio Outputs) Sono provviste entrambe le prese S/PDIF, coassiale e ottica Toslink, per la connessione a un registratore o masterizzatore digitale, come ad esempio un Minidisc o un CDR, o a un convertitore esterno di segnale digitale/analogico (solo per i segnali DAB). Antenna Entrata audio (Audio Input) Il 640T dispone di una connessione per antenna (fornita a corredo) di tipo F, a vite, sia per I segnali FM, sia per quelli DAB. Consente di connettere all'amplificatore un altro apparecchio (come ad esempio una radio analogica) tramite il 640T, risparmiando in tal modo l'occupazione di un'entrata dell'amplificatore. Per ascoltare l'apparecchio connesso, è necessario predisporre il 640T in posizione di "stand-by". Estendere il cavo dell'antenna e appendere quest'ultima a uno stipite di finestra o a una parete, o ancora spostarla nell'ambito della stanza fino a trovare il punto migliore di ricezione. 46 Sintonizzatore DAB/FM Azur In una zona dove i segnali sono deboli, potrebbe rendersi necessaria l'utilizzazione di un antenna sbilanciata per esterni da 75 Ohm. Sintonizzatore DAB/FM 640T

CONNESSIONI PRESENTI SUL PANNELLO ANTERIORE

Commutatore "Standby/On" Pulsante "Info" Per commutare tra le funzioni di "stand-by" e di attivazione del 640T. In modalità "stand-by", il pannello anteriore visualizza l'ora corrente in ore, minuti e secondi. Per la visualizzazione di dati quali l'ora, la data, il genere musicale e il tipo di programma. Preselezioni Il 640T può memorizzare fino a 10 preselezioni di emittenti per entrambe le gamme d'onda, FM e DAB. Il pulsante Shift alterna i 5 pulsanti fra l'accesso alle preselezioni da 1 a 5 e quelle da 6 a 10. Le informazioni di tipo RDS sulla gamma d'onda FM dipendono dall'intensità del segnale. Pulsante "Select" In modalità DAB, premere per ascoltare l'emittente selezionata. Commutatore DAB/FM Se non si preme "Select", il 640T ritornerà a indicare i dati relativi all'emittente in riproduzione prima dell'avvio della scansione attraverso l'elenco delle stazioni. Per commutare tra le gamme d'onda DAB e FM. Viene visualizzato il messaggio "Switching to…" (si passa a...). In modalità FM, premere per commutare tra la riproduzione automatica (in genere stereofonica) e quella monofonica. Funzione "Autotune" In modalità "Autotune" viene attuata una scansione dell'intera gamma DAB. Le emittenti trovate verranno visualizzate secondo sequenza alfabetica, visualizzata come 'A-Z'. In modalità FM, con una breve pressione si scandiranno tutte le emittenti disponibili. Premere e mantener premuto il pulsante "Autotune" per operare una scansione a decremento di frequenza. Pulsanti "Step <>" In modalità DAB, premere per scandire in sequenza alfabetica le emittenti disponibili. In modalità FM, il pulsante "Step <>" incrementa o decrementa il valore della frequenza per passi da 0,05 MHz. Questo pulsante viene pure utilizzato per le predisposizioni dell'orologio/sveglia/funzione per addormentarsi con la musica ("Clock/Alarm/Sleep"). Sintonizzatore DAB/FM Azur 47 ISTRUZIONI OPERATIVE Sintonia e ascolto del 640T Riazzeramento del sistema DAB Premere il pulsante "Standby/On" del pannello anteriore. Nel caso che il 640T venga spostato in un'altra località dove si possono captare emittenti diverse dalle precedenti, si devono rimuovere queste ultime dalla memorizzazione. Per le emittenti DAB, selezionare la modalità DAB mediante il pulsante DAB/FM. Premere il pulsante "Autotune". Il 640T si metterà allora alla ricerca di tutte le emittenti DAB disponibili, e le visualizzerà in ordine alfabetico. Premere i pulsanti "Step" per far scorrere l'elenco. Premere il pulsante "Select" per ascoltare la stazione preferita. Per le emittenti FM, selezionare la modalità FM mediante il pulsante DAB/FM. Premere il pulsante "Autotune". Il 640T si metterà a scandire la gamma d'onda FM incrementandone il valore di frequenza e riprodurrà la prima emittente trovata (la funzione RDS sarà attiva in presenza di un segnale intenso). Premere di nuovo il pulsante "Autotune" per scandire ancora la gamma d'onda fino alla successiva emittente disponibile (per una scansione in decrementazione del valore di frequenza, premere e mantener premuto lo stesso pulsante "Autotune"). Sintonia manuale fine DAB Mantener premuto il pulsante "Select" fino a che non venga visualizzata la funzione "Manual Tune" di sintonia manuale. Vengono allora visualizzati i dati della frequenza e del nome dell'emittente in questione. Utilizzare i pulsanti "Step" per regolare la frequenza. Per compiere un azzeramento del sistema, staccare il cordone d'alimentazione del 640T e riattaccarlo mentre si mantiene premuto il pulsante "Select". Continuare a mantener premuto "Select" fino a che non venga visualizzata l'indicazione di riazzeramento del sistema "System Reset". Funzione della sveglia La funzione della sveglia attiverà il 640T ad un'ora prestabilita. Premere il pulsante "Alarm" del telecomando. Appaiono allora le indicazioni 'Alarm' e 'Off' (sveglia disattivata). Premere il pulsante "Select". Appare la sequenza '00:00'. Premere i pulsanti <> per modificare l'ora (viene allora visualizzata l'indicazione 'Alarm Setting', predisposizione della sveglia). Premere di nuovo il pulsante "Select" per predisporre la sveglia (premerlo due volte se si desidera disattivare questa funzione). Sul visualizzatore appare un asterisco quando il 640T si trova il modalità d'attesa ('stand-by'). Premere di nuovo il pulsante "Select" fino a visualizzare la modalità DAB. Funzione per addormentarsi ('Sleep') Predisposizione delle preselezioni La funzione 'Sleep' spegnerà il 640T dopo un intervallo prestabilito. Selezionare l'emittente da selezionare e mantener premuto il pulsante del numero della preselezione desiderata (ad esempio, 3), fino a che la visualizzazione non indichi che tale stazione è stata memorizzata. Premere due volte il pulsante 'Alarm' quando l'apparecchio è acceso. Per memorizzare le preselezioni 6-10, premere per primo il pulsante "Shift". Si possono memorizzare 10 emittenti per entrambe le gamme, FM e DAB. È necessario riazzerare la funzione "Sleep" prima di ciascun suo utilizzo. Selezionare il numero di minuti dell'intervallo richiesto (da 01 a 99). Premere di nuovo il pulsante "Select" per attivare la funzione. Premere in qualsiasi momento il pulsante "Preset" per ascoltare l'emittente corrispondente. Tecnologia di profilo naturale (Natural Contour Technology) 48 Sintonizzatore DAB/FM Azur Fare degli esperimenti con queste tre predisposizioni disponibili (commutatore presente sul pannello posteriore) per ottenere la miglior tonalità possibile dal 640T. Sintonizzatore DAB/FM 640T

UTILIZZAZIONE DEL TELECOMANDO

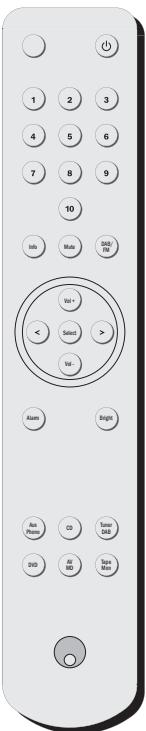

Questo amplificatore viene fornito con un telecomando che consente di pilotare sia questo sintonizzatore, sia uno degli amplificatori della gamma Azur Cambridge. Pulsante "Power" Per commutare tra le funzioni di "stand-by" e di attivazione del 640T. La spia LED blu del pannello anteriore del 640T indica la modalità di attivazione ("On") quando è brillante, la modalità di 'stand-by' quando la sua luce è dimezzata. Info Mute DAB/

Tape Mon Pulsante 'Alarm' (sveglia) Questo pulsante viene utilizzato per accedere ai menu Alarm (sveglia) e Sleep, come già visto nel paragrafo sul funzionamento. Pulsanti 1-1

Pulsante 'Bright' (luminosità) Questi pulsanti consentono l'accesso a tutte le preselezioni memorizzate sul 640T. Per commutare la luminosità del visualizzatore fra bassa ed elevata. Pulsante "Info" Da notare che i pulsanti che seguono funzioneranno solo nel caso di un amplificatore Azur Cambridge. Per visualizzare informazioni quali il genere musicale e il nome dell'emittente. Le informazioni di tipo RDS sulla gamma d'onda FM dipendono dall'intensità del segnale. Commutatore DAB/FM Aux Phono Pulsante "Step <>" Per l'utilizzo con la sintonia manuale ('Manual Tuning'), la sveglia ('Alarm'), la funzione 'Sleep' e le predisposizioni dell'orologio. Ed inoltre per compiere un ciclo attraverso l'elenco alfabetico delle emittenti della gamma DAB. Con questo pulsante si può commutare la gamma d'onda, DAB e FM, che il 640T è capace di captare. Viene visualizzato il messaggio "Switching to…" (si passa a...). Pulsante "Select" Per la conferma dell'emittente DAB, della sveglia e delle preselezioni della funzione 'Sleep'. Pulsante 'Mute' (silenziamento) Questo pulsante disattiva l'uscita sonora. La modalità di silenziamento viene indicata dal lampeggiamento del LED di canale. Pulsanti Volume +/- (aumento/diminuzione del livello d'ascolto) I pulsanti di comando del livello d'ascolto incrementano o decrementano il volume d'uscita dell'amplificatore. Pulsanti di selezione dei canali I pulsanti di selezione dei cinque canali e il pulsante di selezione del monitor di registrazione ('Tape Monitor') vengono utilizzati per modificare la sorgente d'entrata (CD, DVD, etc.). Sintonizzatore DAB/FM Azur 49

RISOLUZIONE DEI PROBLEMI

SPECIFICHE Non vi è alimentazione Valore nominale di campionatura 48 kHz Assicurarsi che il cordone d'alimentazione sia connesso in modo stabile. Estensione di frequenza Assicurarsi che la spina sia ben inserita nella presa a muro e che quest'ultima funzioni. Verificare il fusibile, se presente nella presa a muro, o l'adattatore. Non vi è alcun suono VHF (da 87 MHz a 108 MHz) Banda 2 DAB (da 174 MHz a 240 MHz) Banda 3 DAB (da 1452 MHz a 1491 MHz) Banda L Impedenza di entrata dell'antenna 50 Ohm Sensibilità Tipica: -97 dBm Rapporto segnale/rumore Tipico: 105 dB (DAB) Tipico: 58 dB (FM) Risposta in frequenza 20-20 kHz +0,1,-0,3 (NCT con risposta piatta, DAB) 20-15 kHz +0,1,-0,5 (NCT con risposta piatta, FM) Distorsione <0,005%, 1 kHz 2 vrms o/p, DAB <0,15%, 1 kHz 50 kHz deviazione,

Separazione stereofonica Presenza di un rumore di fondo indesiderato e di interferenze >60 dB, 20 Hz-20 kHz, DAB >40dB, 1 kHz, FM Tensione d'entrata Spostare il sintonizzatore lontano da altri dispositivi elettrici che molto probabilmente causano interferenze. 220-240 V AC~50 Hz 110 V-120 V AC~60 Hz (a seconda del modello) Consumo massimo d'energia 12 W Il telecomando non funziona Consumo d'energia in modalità stand-b

Verificare che le batterie non siano esaurite. Dimensioni (mm) (altezza x larghezza x profondità) 70 x 430 x 305 Peso (kg) 3,9 Assicurarsi che l'amplificatore sia stato predisposto correttamente. Verificare che i cavetti di interconnessione siano stati collegati correttamente. Il suono è distorto o disturbato Verificare le connessioni dell'antenna e la sistemazione di quest'ultima. Dal diffusore proviene un ronzio Assicurarsi che il cablaggio sia ben collegato. Assicurarsi che non siano presenti ostacoli tra il telecomando e il sintonizzatore. 50 Sintonizzatore DAB/FM Azur Sintonizzatore DAB/FM 640T
