INTRODUZIONE Grazie per aver acquistato questo amplificatore della serie Cambridge Audio Azur. È il risultato del nostro programma di ricerca e sviluppo più vasto in senso assoluto negli ultimi 30 anni di produzione di prodotti audio di qualità. Speriamo che ne apprezziate i risultati e che vi dia molti anni di piacere d'ascolto.

Dati su questo amplificatore Il design di qualsiasi amplificatore audio purista è centrato principalmente in due aree principali, l'alimentazione e l'abilità dello stadio driver di pilotare in modo efficiente lo stadio di uscita. A Cambridge Audio abbiamo effettuato la ricerca sui modi migliori possibili per ottenere la massima performance in queste aree, a prezzi sensibili. La topologia dell'Azur 540A/640A impiega gli stessi dispositivi di uscita collaudati e provati che Cambridge Audio ha utilizzato in modelli di amplificatori precedenti affermati, ma molte ore di ricerca sono state dedicate allo studio e allo sviluppo degli stadi precedenti. La circuiteria dei driver è essenzialmente composta da una coppia d'input differenziale, caricata da uno specchio di corrente e azionata da una fonte di corrente compensata transitoria che conduce uno stadio di guadagno di tensione beta cascode elevato. Lo stadio di uscita termicamente compensato è impostato per fornire intrinsicamente le condizioni di Classe AB ottimali (per distorsione crossover considerevolmente ridotta causata dal riscaldamento dinamico se l'uscita si spegne). Inoltre la topologia include un ulteriore miglioramento dello stadio driver che consiste in un follower puro di classe-A per isolare i transistori dell'amplificatore di tensione dal caricamento difficile dei transistori di uscita. Questa corrente di comando maggiore allo stadio di uscita, combinata con un innovativo circuito di avanzamento transitorio, raddoppia la slew rate a 40V/uS. Grazie ai layout dei circuiti criticamente raffinati, alla posizione attenta dei componenti e ai brevi percorsi dei segnali, la stabilità di questi amplificatori è estremamente elevata, e consente la riduzione delle dimensioni dei

componenti di compensazione, con conseguente riduzione della distorsione, aumento della dinamica e apertura della larghezza di banda al livello elevatissimo di 80 kHz, ideale per le nuove sorgenti ad alta larghezza di banda 'migliori dei CD', come DVD-Audio e Super Audio CD. La performance di qualsiasi amplificatore è limitata dalle abilità dinamiche della sua alimentazione, e per questo motivo gli amplificatori Cambridge Azur sono dotati di diverse funzionalità, che comprendono tra l'altro un trasformatore toroidale a basso flusso, parallelizzazione dei condensatori "reservoir" e attento uso di condensatori di bypass, per consentire la fornitura pulita istantanea della carica ogniqualvolta sia richiesta. In questo modo viene riprodotto un suono aperto e naturale e viene assicurata una risposta positiva a qualsiasi dinamica o improvvisa oscillazione transitoria nel segnale riprodotto. Particolare attenzione è stata inoltre riservata alla qualità dei componenti passivi che sono stati attentamente selezionati per le loro qualità acustiche. L'Azur 640A utilizza inoltre condensatori di bypass di segnale in polipropilene con alto grado di purezza per migliorare il flusso e la dinamica del segnale. Gli amplificatori Cambridge Audio Azur 540A e 640A sono inoltre dotati di controlli di tono, che possono essere esclusi dal circuito in modo 'diretto' per il percorso di segnale più breve e quindi più puro. Altre funzionalità comprendono prese fono placcate in oro a 24 carati, doppi tape loop, uscita pre amp, una presa per cuffia e un gruppo secondario di terminali per altoparlanti di alto livello. Una funzionalità importante che è stata inclusa di serie sia nel modello 540A che nel 640A è il nuovo sistema di protezione CAP5 innovativo progettato da Cambridge Audio, che comprende un microprocessore che monitorizza costantemente l'amplificatore, fornendo la protezione generale da diversi guasti possibili. Questo è stato ottenuto senza l'aggiunta di qualsiasi circuiteria attiva nel percorso del segnale per degradare il suono o le abilità dinamiche dell'amplificatore.

540A/640A Amplificatore integrato INDICE Cambridge Audio ha consolidato una vasta base di conoscenza con meticoloso ascolto e tweaking. Questa attenzione ai particolari genera amplificatori totalmente convincenti nella riproduzione sia del colore tonale che del contrasto dinamico, che forniscono una performance vibrante e fluida con musica di tutti i tipi e sono musicalmente straordinariamente coinvolgenti.

Per ottenere il meglio assoluto da questa apparecchiatura vi incoraggiamo ad utilizzare solo componenti sorgente di alta qualità. Naturalmente consigliamo in particolare radio e apparecchi digitali della gamma Cambridge Audio, tutti progettati secondo gli stessi standard di altissimo livello dei nostri amplificatori. Molti tipi di altoparlante sono stati impiegati nello sviluppo di questi amplificatori per garantire la massima compatibilità con un'ampia gamma di modelli.

I cavi d'interconnessione e dei diffusori sono un altro elemento da non sottovalutare. Non compromettere la performance del sistema utilizzando cavi di qualità scadente per collegare i componenti sorgente all'amplificatore o l'uscita degli amplificatori ai diffusori. Un sistema vale solo tanto quanto il suo anello più debole. Per questo motivo non includiamo con le nostre unità cavi gratuiti economici. Il vostro rivenditore potrà fornirvi cavi d'interconnessione Cambridge Audio di ottima qualità e cavi per altoparlanti Mordaunt Short/Gale che miglioreranno considerevolmente la qualità acustica del vostro sistema.

Precauzioni di sicurezza 60 Installazione 61 Collegamento quadro posteriore 62

Istruzioni per il funzionamento .66 CAP5 - Sistema di protezione a 5 vie 68 Risoluzione dei problemi 70 Specifiche 70 Limiti di garanzia71

Non ci resta che invitarvi a sedervi, rilassarvi e divertirvi!

Matthew Bramble Technical Director

PRECAUZIONI DI SICUREZZA Controllo della tensione di alimentazione Per motivi di sicurezza leggere attentamente le seguenti istruzioni prima di effettuare il collegamento di questo apparecchio alla rete di alimentazione. Controllare che la parte posteriore dell'apparecchio indichi la corretta tensione di alimentazione. Se la tensione di rete è diversa, consultare il proprio rivenditore. Questo apparecchio è studiato per funzionare solo con la tensione ed il tipo di alimentazione indicato dietro l'unità. Il collegamento ad altre fonti di alimentazione può danneggiare l'unità. Spegnere questo apparecchio quando non è in uso e non usarlo se non è correttamente messo a terra. Per ridurre il rischio di scossa elettrica, non rimuovere il coperchio (o il retro) dell'unità. L'unità non contiene parti riparabili. Per la manutenzione rivolgersi a personale tecnico qualificato. Se il cavo di alimentazione è dotato di spina sagomata, l'unità non deve essere utilizzata se il portafusibile non è in posizione. In caso di perdita del portafusibile sarà necessario riordinare la parte corretta al rivenditore Cambridge Audio. Il lampo con il simbolo della freccia all'interno di un triangolo equilatero è volto ad allertare l'utente sulla presenza di tensione non isolata all'interno del prodotto, la quale può essere sufficientemente elevata da presentare rischio di scossa elettrica per le persone. Il punto esclamativo all'interno di un triangolo equilatero è volto ad allertare l'utente sulla presenza di importanti istruzioni relative al funzionamento e alla manutenzione (interventi di assistenza tecnica) nella documentazione di accompagnamento all'apparecchio. Questo prodotto è conforme alle Direttive europee Bassa tensione (73/23/CEE) e sulla Compatibilità elettromagnetica (89/336/CEE) quando utilizzato ed installato secondo le istruzioni di questo manuale. Per la continuata conformità utilizzare soltanto accessori Cambridge Audio con questo prodotto e far effettuare la manutenzione soltanto da personale qualificato addetto alla manutenzione.

540A/640A Amplificatore integrato INSTALLAZIONE Soffermarsi un attimo a leggere queste note prima di installare l'amplificatore; in questo modo sarà possibile ottenere la migliore prestazione e prolungare la durata del prodotto. Installare l'unità su qualsiasi superficie solida e piana. A causa di campi magnetici dispersi, non mettere l'unità vicino a turntable per non causare interferenze. L'unità deve essere ventilata in alto e in basso. Non metterla su moquette o altre superfici morbide e non ostruire le griglie di entrata e uscita dell'aria sul coperchio superiore e nel lato inferiore. Non mettere l'unità in un'area racchiusa, come scaffali o armadi.

Quando si effettua il bi-amping, usare amplificatori di potenza dello stesso tipo. Pulire l'unità con un panno umido non peloso. Non usare liquidi detergenti contenenti alcool, ammoniaca o abrasivi. Non spruzzare aerosol sull'amplificatore o vicino a questo. Questo prodotto non contiene elementi riparabili dall'utente; in caso di apparente malfunzionamento non tentare mai di riparare, smontare o ricostruire l'unità. In caso di mancato rispetto di questa precauzione si può ricevere una scossa elettrica seria. Nel caso di un problema o di un guasto, rivolgersi al proprio rivenditore.

Non consentire mai che questa unità venga a contatto con l'acqua o altri liquidi, e accertarsi che piccoli oggetti non cadano attraverso le griglie di ventilazione. Se questo accade, spegnere l'unità immediatamente, scollegarla dalla presa di corrente e consultare il proprio fornitore. Non disporre il cavo di alimentazione in modo tale che sia possibile camminarvi sopra o possa essere danneggiato da altri articoli che si trovano nelle vicinanze. I componenti audio elettronici hanno un periodo di rodaggio di circa una settimana (se utilizzati diverse ore al giorno). Questo consente la stabilizzazione dei nuovi componenti, e le proprietà acustiche migliorano in questo periodo. Questo amplificatore è stato progettato per essere in Standby quando non è in uso; questo aumenta la vita dell'amplificatore (questo è il caso con tutti gli apparecchi elettronici). Se non si intende usare questa unità per un periodo di tempo lungo, spegnerla e togliere la spina dalla presa di corrente.

Important Please ensure that loudspeaker terminals are fully tightened Veuillez s'assurer que les bornes de l'enceinte sont entierement serrees

Presa di corrente CA Dopo aver completato tutti i collegamenti all'amplificatore, inserire il cavo di rete CA in una presa di corrente. L'amplificatore è ora pronto per l'uso.

Collegamenti degli altoparlanti Il 540A e 640A sono dotati di due set di terminali per altoparlanti sul quadro posteriore, A e B. Speaker A sono i terminali principali per gli altoparlanti, Speaker B sono i terminali per altoparlanti commutabili secondari. Collegare i fili dall'altoparlante del canale sinistro ai terminali LEFT + e - , e i fili dall'altoparlante del canale destro nei terminali RIGHT + e - . In ciascun caso il terminale rosso è l'uscita positiva e il terminale nero è l'entrata negativa. Prestare attenzione e controllare che nessun filamento staccato del filo metta in cortocircuito le uscite degli altoparlanti.

NB: Questo amplificatore è stato progettato per l'uso con altoparlanti con impedenza nominale di 4-8 8 ohm. Controllare che i terminali degli altoparlanti siano correttamente chiusi per fornire un buon collegamento elettrico. La qualità del suono può essere affetta se i terminali a vite non sono correttamente chiusi.

Pre amp out Collegate queste prese alle entrate su un amplificatore di potenza esterno.

Tape mon Queste prese possono essere collegate ad un deck a cassette o alle prese analogiche su un registratore CD o MiniDisc. Collegare un cavo d'interconnessione dalle prese LINE OUT del registratore alle prese TAPE

540A/640A Amplificatore integrato

MONITOR dell'amplificatore. Questo monitor funge anche da input per registratori a nastro standard. NB: Quando si collega un componente sorgente dotato sia di entrata che di uscita, come un registratore a nastro, la cui uscita dovrebbe essere sempre collegata all'entrata TAPE MON. Questo elimina l'howlround (feedback) se viene selezionato il canale di entrata errato.

NB: Queste entrate sono soltanto per segnali audio analogici. Non dovrebbero essere collegate all'uscita digitale di un lettore di CD o a qualsiasi altro dispositivo digitale.

Collegamento a terra Se si collega un turntable all'amplificatore il relativo cavo di messa a terra deve essere collegato a questo punto.

Queste prese possono essere collegate ad un deck a cassette o alle prese analogiche su un registratore CD o MiniDisc. Collegare un cavo d'interconnessione dalle prese TAPE OUT di questo amplificatore a LINE IN del registratore. Notare che questa unità è dotata di due tape loop con uscite identiche.

Prese entrata CD/RADIO/DVD/AV/MD Queste entrate sono idonee per qualsiasi apparecchio sorgente 'di livello di linea' come lettori di CD, DAB o radio FM/AM ecc.

Prese entrata Aux/Phono Collegare qualsiasi apparecchio sorgente di 'livello di linea' a queste prese, come lettore di CD o radio DAB. Alternativamente, se richiesto, questa entrata particolare può essere convertita in un turntable dedicato, anche se per farlo si deve montare un Cambridge Audio PM01 Phono Module. Contattare il proprio rivenditore Cambridge Audio che può fornire e installare uno stadio fono nell'amplificatore.

COLLEGAMENTO Nella progettazione dei nostri amplificatori abbiamo cercato di includere funzionalità che consentono il collegamento del sistema in vari modi. Grazie all'inclusione di funzionalità, come le connessioni PRE-OUT e SPEAKER B il sistema può essere configurato secondo le esigenze. I diagrammi nelle prossime pagine sono studiati per facilitare la connessione.

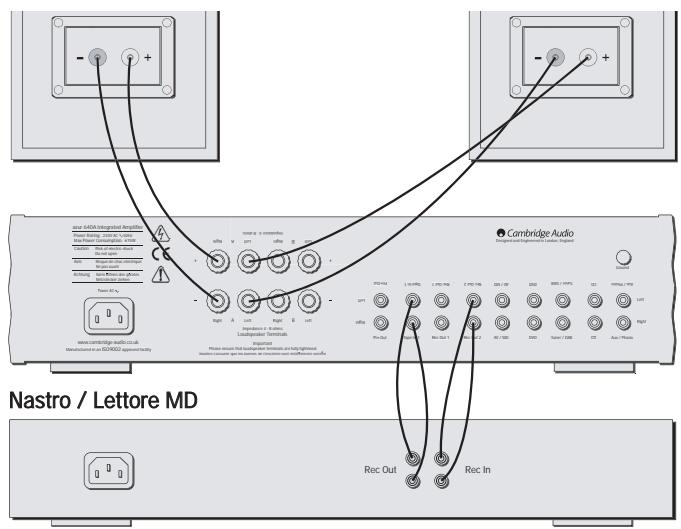

Collegamento tape Il seguente diagramma mostra come collegare l'amplificatore ad un registratore per nastri o un'altra sorgente con un collegamento Record e Monitor. Notare che si può usare una delle uscite tape loop (perché sono uguali).

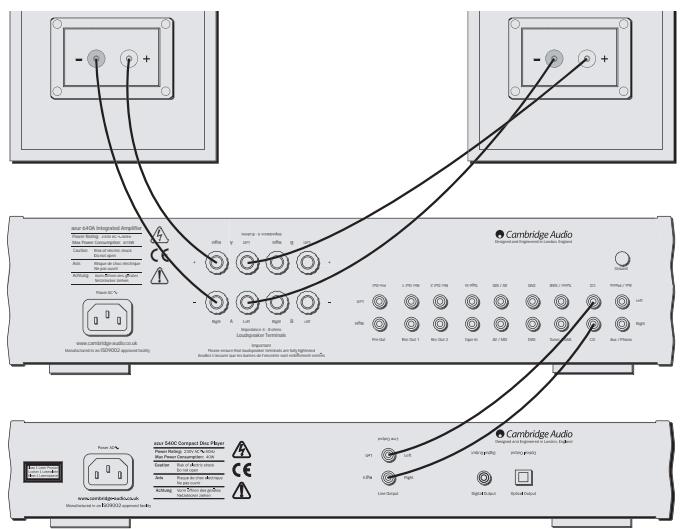

Collegamento base Il seguente diagramma mostra il collegamento di base dell'amplificatore ad un lettore di CD e una coppia di altoparlanti.

azur 640A Integrated Amplifier

Nastro / Lettore MD Rec Out

540A/640A Amplificatore integrato

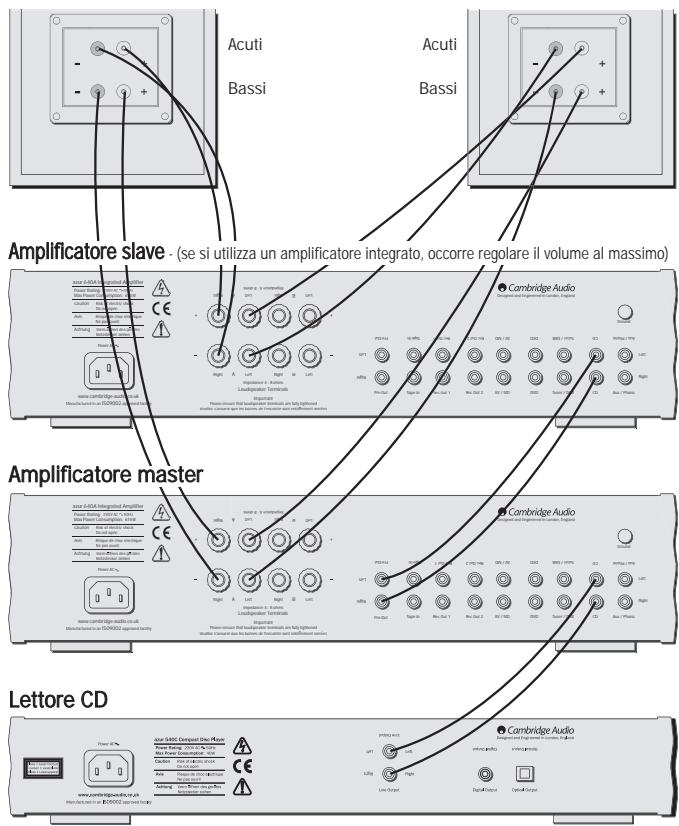

Bi-a amping Se l'amplificatore è dotato di prese PRE-OUT e gli altoparlanti hanno due set di terminali, è possibile collegare in bi-amp il sistema usando un ulteriore amplificatore di potenza (cfr. Figure 4, 6 e 7). Il bi-amping impiega due amplificatori per azionare le unità Bass e Treble indipendentemente negli altoparlanti, con il risultato di una chiarezza ancora superiore unita migliore controllo e dinamica. Please note that if using a second azur amplifier as the slave amplifier, any line input can be used to connect from the master’s Pre-Out.

Amplificatore slave - (se si utilizza un amplificatore integrato, occorre regolare il volume al massimo) azur 640A Integrated Amplifier Impedance 4 - 8 ohms

B Uso dei collegamenti Speaker B Caution

I collegamenti SPEAKER B dietro l'amplificatore consentono l'uso di un secondo gruppo di altoparlanti, che potrebbero trovarsi in un'altra stanza.

Vedere il diagramma nel certificato del proprietario allegato.

Standby Questo comando accende l'unità dal modo in Standby a ON.

Presa cuffie Questa consente il collegamento delle cuffie con un connettore Jack di ¼". Quando le cuffie sono collegate, il relè degli altoparlanti viene rilasciato spegnendo l'uscita agli altoparlanti (Altoparlanti A e B).

CD Tuner / DAB DVD AV / MD Tape Mon

NB: Prestare attenzione quando si selezionano due altoparlanti da utilizzare su ciascun canale. Se la resistenza combinata misurata sui terminali degli altoparlanti è troppo bassa, l'amplificatore può non spegnersi dal modo Standby fino a quando non viene rilevata una resistenza di carico idonea. Per ulteriori informazioni vedere la sezione sul sistema di protezione CAP5. Quando si utilizzano due coppie di altoparlanti, ciascuna coppia deve avere una potenza nominale di almeno 6 ohm (o superiore); gli altoparlanti di 4 ohm sono sconsigliati quando si usa più di una coppia.

Questo controllo abilita/disabilita il set secondario di terminali degli altoparlanti sul quadro posteriore. Può essere utilizzato per l'ascolto da un set addizionale di altoparlanti in un'altra stanza.

Questo controllo fornisce al segnale audio un percorso più diretto allo stadio dell'amplificatore di potenza dell'amplificatore, bipassando i circuiti di controllo di tono per la qualità sonora più pura possibile.

540A/640A Amplificatore integrato

Comandi tono bass e treble

Pulsanti selezione entrata

Questi controlli consentono di affinare la regolazione del bilanciamento tonale del suono. Nella posizione centrale questi controlli non hanno alcun effetto. Essi modificano solo il suono attraverso gli altoparlanti e le prese PRE-OUT (dove montate), non influiscono sui segnali inviati tramite i collegamenti TAPE OUT. Con un CD prodotto bene e un ottimo sistema, i controlli di tono non sono necessari e possono essere esclusi. Se la registrazione musicale è di qualità scadente e/o gli altoparlanti/altoparlanti surround non sono presenti può essere necessario regolare i controlli di tono per compensare.

Spingere il pulsante di selezione di entrata appropriato per selezionare il componente sorgente che si vuole ascoltare. Il segnale selezionato è inoltre alimentato alle prese TAPE OUT così che possa essere registrato. L'entrata non dovrebbe essere modificata durante la registrazione, anche se il segnale registrato può essere controllato utilizzando il TAPE MONITOR di entrata del nastro.

Sensore telecomando Questo sensore riceve i segnali infrarossi dall'unità del telecomando.

Volume Il controllo di Volume aumenta/riduce il livello sonoro dalle uscite dell'amplificatore. Questo comando modifica il livello dell'uscita degli altoparlanti, l'uscita pre amp e l'uscita delle cuffie. Non modifica i collegamenti Tape Out. NB: È consigliato girare il controllo di VOLUME totalmente in senso antiorario prima di accendere l'amplificatore.

Balance Questo controllo permette di regolare i relativi livelli di uscita dei canali di sinistra e di destra. Nella posizione centrale l'uscita per ciascun canale è uguale. Questo controllo modifica solo il suono attraverso gli altoparlanti e le prese PRE-OUT (dove montate); non modifica i segnali inviati attraverso i collegamenti TAPE OUT.

Pulsante selezione tape monitor Questo controllo permette di ascoltare il segnale di uscita da un registratore a nastro o elaboratore di segnale collegato alle prese TAPE MON dell'amplificatore. Quando TAPE MON è selezionato, il componente sorgente selezionato dai pulsanti di selezione di entrata continua ad essere indirizzato alle prese TAPE OUT per la registrazione o l'elaborazione.

Funzioni/funzionamento del telecomando Questo amplificatore è fornito con un telecomando di sistema che attiva sia questo amplificatore che i lettori di CD Cambridge Azur. Le funzioni rilevanti all'amplificatore sono le seguenti: Power - Accende l'amplificatore fra il modo Standby e il modo On. Il LED blu di Standby sul quadro anteriore dell'amplificatore indica che l'unità è in Standby. Mute - Questo pulsante silenzia l'audio. Il modo Mute è indicato dal canale LED lampeggiante. Volume +/- - Il pulsante del volume aumenta e riduce il volume dell'uscita dell'amplificatore. Channel Select - I cinque pulsanti di selezione del canale e il pulsante di selezione Tape Monitor sono usati per modificare la sorgente d'entrata. 67

CAP5 - SISTEMA DI PROTEZIONE A 5 VIE Cambridge Audio ha sviluppato un sistema di protezione brevettato per assicurare l'affidabilità e la lunga durata dei suoi amplificatori. Il sistema comprende cinque metodi principali di protezione:

Rilevamento intelligente di clipping CAP5 ha l'abilità di rilevare quando l'amplificatore inizia la distorsione da clipping o l'overdrive (sovraccarico) del suo output. Questo guasto può danneggiare gli altoparlanti, l'alimentazione degli amplificatori (che può accorciare sostanzialmente la vita dell'amplificatore) e, fatto più importante, degradare il suono. Quando il CAP5 rileva il clipping, il volume viene automaticamente ridotto fino a quando il CAP5 rileva un'uscita senza distorsione* (*il volume viene ridotto fino a quando la distorsione è meno del 2%, che i test di ascolto hanno dimostrato è difficile da sentire). NB: È possibile disabilitare soltanto questa funzionalità tenendo premuto il pulsante Standby durante l'accensione (mentre si inserisce la spina dell'unità nella presa di corrente). L'unità indica questo facendo lampeggiare il LED di protezione per diversi secondi. È sconsigliato disabilitare il rilevamento di clipping perché questa funzionalità è stata aggiunta per proteggere l'amplificatore.

Rilevamento sovratemperatura Il sistema CAP5 comprende il rilevamento della temperatura che monitorizza costantemente il calore generato dai transistori di uscita. Quando la temperatura monitorizzata raggiunge un livello elevato (idoneo entro i limiti dei dispositivi di uscita), l'amplificatore si accende automaticamente in una modalità di guasto (indicato dal doppio lampeggio del LED di protezione). L'unità dovrebbe essere idealmente lasciata per 15 minuti in questo stato per raffreddarsi adeguatamente. Se l'unità non si è raffreddata completamente, la temperatura può raggiungere il limite subito dopo l'accensione dell'alimentatore.

NB: Se l'impedenza dell'altoparlante è bassa, la temperatura dell'amplificatore può salire più rapidamente perché l'amplificatore lavora maggiormente. Se l'amplificatore è montato in un armadio o le aperture di ventilazione sono ostruite, il rilevamento di sovratemperatura può essere attivato/riattivato dopo un breve tempo di ascolto.

Rilevamento di cortocircuito Durante l'accensione da Standby o durante la selezione del canale di entrata, il CAP5 effettua un controllo dei terminali degli altoparlanti per vedere se un corto sui terminali è stato introdotto accidentalmente. Se la resistenza misurata sui terminali degli altoparlanti è troppo bassa l'unità rimane in modo Standby fino a quando il guasto non è stato rimosso e si tenta nuovamente l'accensione.

Rilevamento CC Il sistema CAP5 offre la protezione degli altoparlanti se l'uscita dell'amplificatore va a CC a causa di qualche guasto interno. Questo è un guasto raro, ma il rilevamento sarebbe utilissimo per salvaguardare gli altoparlanti costosi. Il sistema CAP5 monitorizza continuamente la differenza fra il segnale di entrata e il segnale di uscita, se questo improvvisamente salta ad un livello alto il relè dell'altoparlante si spegne entro microsecondi. NB: se l'amplificatore è disattivato dal modo Standby, quando il segnale di entrata all'amplificatore è troppo alto (con la regolazione di volume attuale) il sistema CAP5 lo rileva e riduce il volume ad un livello idoneo.

Rilevamento sovratensione/sovracorrente Il sistema CAP5 offre la protezione V/I monitorizzando costantemente i transistori di uscita per tenerli in funzione all'interno della loro area sicura di funzionamento (SAO). Questa è costituita da una serie di limiti stabiliti dal produttore del transistore di uscita per assicurare l'affidabilità. Molti progettatori di amplificatori comprendono il limite V/I nel percorso del

540A/640A Amplificatore integrato

segnale che può degradare il segnale comprimendo la dinamica. Il sistema CPA5 funziona all'esterno del percorso del segnale e quando viene attivato chiude l'amp invece che limitare le dimensioni del segnale che passa attraverso l'amp (compressione segnale). Il limitatore V/I protegge l'amplificatore da cortocircuiti sui terminali dell'altoparlante durante l'uso.

Il LED di protezione lampeggia per 4 secondi quando l'unità tenta di uscire dal modo Standby.

Il sistema CAP5 ha rilevato che la resistenza sui terminali dell'altoparlante è troppo bassa. Controllare per vedere se è presente un cortocircuito fra i terminali dell'altoparlante. NB: Se l'indicazione permane e gli altoparlanti multipli sono usati su ciascuna uscita di altoparlante, rimuovere una coppia e riprovare. Se troppi altoparlanti sono collegati a qualsiasi amplificatore che fa scendere eccessivamente la resistenza del carico, l'amplificatore si surriscalda. Il CAP5 rileva questa situazione. NB: Se l'indicazione permane con un solo set di altoparlanti collegati potrebbe esservi un guasto in uno o in entrambi gli altoparlanti.

L'unità si è spenta durante il funzionamento. Il LED di protezione produce un doppio lampeggio costante.

Il sistema CAP5 ha rilevato un guasto correlato all'utente; la temperatura interna dei transistori di uscita ha raggiunto il limite di sovratemperatura. L'unità non è danneggiata anche se dovrebbe essere raffreddata per 15 minuti prima di essere disattivata dal modo Standby.

L'unità si è spenta durante il funzionamento. Il LED di protezione lampeggia continuamente accendendosi e spegnendosi in serie di 4.

Il sistema CAP5 ha rilevato un guasto correlato all'utente; potrebbe essere presente un cortocircuito fra i terminali degli altoparlanti. Controllare tutti i collegamenti degli altoparlanti prima di tentare di disattivare l'unità dal modo Standby.

L'unità si è spenta durante il funzionamento. Il LED di protezione è acceso con un breve lampeggio di spegnimento.

Il sistema CAP5 ha rilevato un guasto che richiede la manutenzione dell'unità. È presente CC rilevata nell'uscita dell'amplificatore che potrebbe danneggiare gli altoparlanti e l'amplificatore è adesso inutilizzabile. Spegnere e contattare il rivenditore.

RISOLUZIONE DEI PROBLEMI DATI TECNICI Assenza di energia Accertarsi che il cavo di alimentazione CA sia correttamente collegato. Accertarsi che la spina sia inserita nella presa di corrente e che questa sia accesa. Controllare il fusibile nella spina o nell'adattatore.

Assenza di suono Accertarsi che l'unità non sia in modo Standby. Controllare che il componente sorgente sia correttamente collegato. Controllare che 'TAPE MON' non sia acceso (a meno che sia richiesto il tape input). Controllare che gli altoparlanti siano correttamente collegati. Se si usano i terminali Speaker B controllare che siano accesi. Se il LED del canale lampeggia spegnere Mute.

Assenza di suono su un canale Assicurarsi che il controllo di bilanciamento sia nella posizione corretta. Controllare i collegamenti degli altoparlanti. Controllare i cavi d'interconnessione

Uscita di potenza Consumo energetico massimo Consumo energetico in standby Distorsione armonica (THD, non ponderata)

1 kHz < 0,005 % 20 kHz < 0,07 %

Si sente un ronzio forte Controllare il turntable o il braccio del giradischi (tone arm) per guasti di cavi di messa a terra o collegamento. Accertarsi che nessun cavo d'interconnessione sia allentato o difettoso. Accertarsi che il deck a cassette/turntable non sia troppo vicino all'amplificatore.

Non è possible effettuare o leggere registrazioni su nastro Controllare che TAPE MON e TAPE OUT siano stati collegati nel modo corretto.

Il bass è debole o l'imaging stereo è diffuso Accertarsi che gli altoparlanti non siano collegati fuori fase.

Il suono è deformato Accertarsi che i comandi di volume/tono non siano regolati troppo alti.

L'amplificatore rimane in standby - led protezione lampeggia Vedere la sezione sul sistema di protezione CAP5.

Le protezione lampeggia Vedere la sezione sul sistema di protezione CAP5.

Risposta in frequenza (-3 3 dB) 5 Hz - 50 kHz

Velocità di variazione (in 8 Ω) 30 V/uS

540A/640A Amplificatore integrato LIMITI DI GARANZIA Cambridge Audio garantisce che questo prodotto sia privo di difetti relativamente al materiale e alla lavorazione (soggetti ai termini sotto indicati). Cambridge Audio riparerà o sostituirà (a discrezione di Cambridge Audio) questo prodotto o ogni parte difettosa presente in questo prodotto. I periodi di garanzia variano da paese a paese. In caso di dubbi, contattare il rivenditore ed assicurarsi di conservare la prova d'acquisto. Per ottenere l'assistenza in garanzia, contattare il rivenditore autorizzato Cambridge Audio da cui è stato acquistato questo prodotto. Se il rivenditore non è in grado di effettuare la riparazione del prodotto Cambridge Audio, è possibile restituire il prodotto tramite il rivenditore a Cambridge Audio o ad un centro autorizzato all'assistenza tecnica Cambridge Audio. Sarà necessario spedire il prodotto nel suo imballaggio originale o in un imballaggio che consenta una protezione di pari grado. Per ottenere l'assistenza in garanzia, è necessario conservare la prova d'acquisto sotto forma di scontrino di vendita o di fattura, a dimostrazione che questo prodotto è nel periodo di garanzia. Tale garanzia non è valida se (a) il numero di serie applicato in fabbrica è stato rimosso dal prodotto o se (b) questo prodotto non è stato acquistato presso un rivenditore autorizzato Cambridge Audio. È possibile contattare Cambridge Audio o il distributore Cambridge Audio locale per confermare che il numero di serie non è stato manomesso e/o che si è acquistato il prodotto presso un rivenditore autorizzato Cambridge Audio.

Questa garanzia non copre danni estetici o danni dovuti a casi di forza maggiore, incidenti, uso improprio, uso eccessivo, omissione, uso commerciale o manomissione di qualsiasi parte del prodotto. Questa garanzia non copre danni dovuti a funzionamento, manutenzione o installazione inadeguati o a tentativi di riparazione da parte di personale che non sia Cambridge Audio o del rivenditore Cambridge Audio, o di un centro di assistenza autorizzato agli interventi in garanzia Cambridge Audio. Eventuali riparazioni non autorizzate annulleranno questa garanzia. La garanzia non copre i prodotti venduti COSÌ COME SONO o CON OGNI DIFETTO. LA RIPARAZIONE O LA SOSTITUZIONE SECONDO QUANTO PREVISTO IN VIRTÙ DI QUESTA GARANZIA È IL RIMEDIO ESCLUSIVO DELL'ACQUIRENTE. CAMBRIDGE AUDIO NON SARÀ RESPONSABILE DEI DANNI INDIRETTI PER VIOLAZIONE DI QUALSIASI GARANZIA ESPRESSA O IMPLICITA DI QUESTO PRODOTTO. SALVO NEI CASI DIVERSAMENTE PREVISTI DALLA LEGGE, QUESTA GARANZIA È ESCLUSIVA E IN VECE DI TUTTE LE ALTRE GARANZIE ESPRESSE O IMPLICITE DEL CASO INCLUSA, MA SENZA ALCUN LIMITE, LA GARANZIA DI COMMERCIABILITÀ ED IDONEITÀ PER UN PARTICOLARE SCOPO. Poiché alcuni paesi e Stati americani non consentono l'esclusione o la limitazione di danni diretti o indiretti o le garanzie implicite le suddette esclusioni non potrebbero applicarsi al caso specifico. Questa garanzia conferisce specifici diritti legali, ed è possibile godere di altri diritti, che variano da Stato a Stato o da paese a paese.
