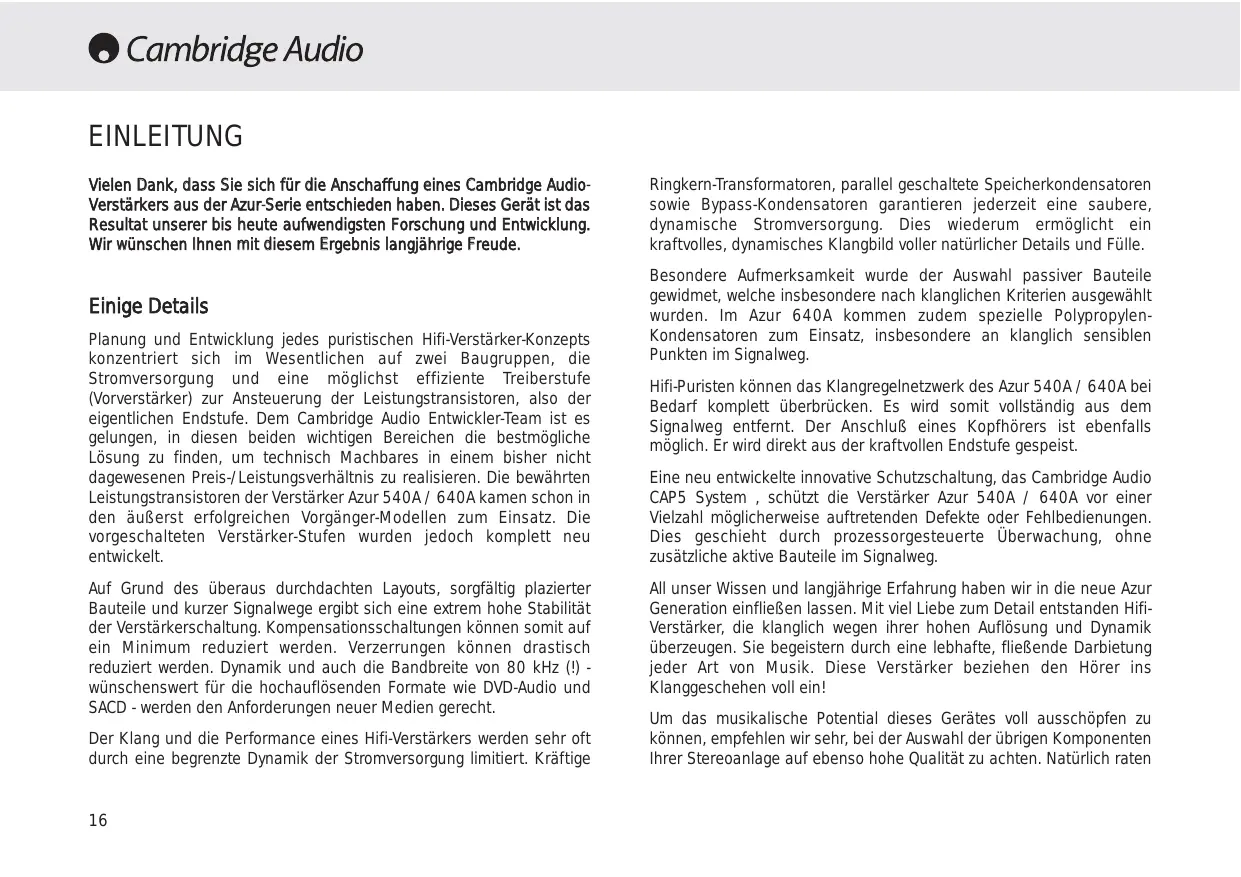

EINLEITUNG Vielen Dank, dass Sie sich für die Anschaffung eines Cambridge AudioVerstärkers aus der Azur-S Serie entschieden haben. Dieses Gerät ist das Resultat unserer bis heute aufwendigsten Forschung und Entwicklung. Wir wünschen Ihnen mit diesem Ergebnis langjährige Freude.

Einige Details Planung und Entwicklung jedes puristischen Hifi-Verstärker-Konzepts konzentriert sich im Wesentlichen auf zwei Baugruppen, die Stromversorgung und eine möglichst effiziente Treiberstufe (Vorverstärker) zur Ansteuerung der Leistungstransistoren, also der eigentlichen Endstufe. Dem Cambridge Audio Entwickler-Team ist es gelungen, in diesen beiden wichtigen Bereichen die bestmögliche Lösung zu finden, um technisch Machbares in einem bisher nicht dagewesenen Preis-/Leistungsverhältnis zu realisieren. Die bewährten Leistungstransistoren der Verstärker Azur 540A / 640A kamen schon in den äußerst erfolgreichen Vorgänger-Modellen zum Einsatz. Die vorgeschalteten Verstärker-Stufen wurden jedoch komplett neu entwickelt. Auf Grund des überaus durchdachten Layouts, sorgfältig plazierter Bauteile und kurzer Signalwege ergibt sich eine extrem hohe Stabilität der Verstärkerschaltung. Kompensationsschaltungen können somit auf ein Minimum reduziert werden. Verzerrungen können drastisch reduziert werden. Dynamik und auch die Bandbreite von 80 kHz (!) wünschenswert für die hochauflösenden Formate wie DVD-Audio und SACD - werden den Anforderungen neuer Medien gerecht. Der Klang und die Performance eines Hifi-Verstärkers werden sehr oft durch eine begrenzte Dynamik der Stromversorgung limitiert. Kräftige

Ringkern-Transformatoren, parallel geschaltete Speicherkondensatoren sowie Bypass-Kondensatoren garantieren jederzeit eine saubere, dynamische Stromversorgung. Dies wiederum ermöglicht ein kraftvolles, dynamisches Klangbild voller natürlicher Details und Fülle. Besondere Aufmerksamkeit wurde der Auswahl passiver Bauteile gewidmet, welche insbesondere nach klanglichen Kriterien ausgewählt wurden. Im Azur 640A kommen zudem spezielle PolypropylenKondensatoren zum Einsatz, insbesondere an klanglich sensiblen Punkten im Signalweg. Hifi-Puristen können das Klangregelnetzwerk des Azur 540A / 640A bei Bedarf komplett überbrücken. Es wird somit vollständig aus dem Signalweg entfernt. Der Anschluß eines Kopfhörers ist ebenfalls möglich. Er wird direkt aus der kraftvollen Endstufe gespeist. Eine neu entwickelte innovative Schutzschaltung, das Cambridge Audio CAP5 System , schützt die Verstärker Azur 540A / 640A vor einer Vielzahl möglicherweise auftretenden Defekte oder Fehlbedienungen. Dies geschieht durch prozessorgesteuerte Überwachung, ohne zusätzliche aktive Bauteile im Signalweg. All unser Wissen und langjährige Erfahrung haben wir in die neue Azur Generation einfließen lassen. Mit viel Liebe zum Detail entstanden HifiVerstärker, die klanglich wegen ihrer hohen Auflösung und Dynamik überzeugen. Sie begeistern durch eine lebhafte, fließende Darbietung jeder Art von Musik. Diese Verstärker beziehen den Hörer ins Klanggeschehen voll ein! Um das musikalische Potential dieses Gerätes voll ausschöpfen zu können, empfehlen wir sehr, bei der Auswahl der übrigen Komponenten Ihrer Stereoanlage auf ebenso hohe Qualität zu achten. Natürlich raten

540A/640A HIFI-Verstärker INHALT wir zu den weiteren Komponenten unserer Cambridge Audio Azur-Line. Denn diese sind auf demselben hohen Niveau wie Ihr neuer Verstärker entwickelt worden.

Darüber hinaus sollten Sie auf eine hochwertige Verkabelung Ihrer Geräte und Lautsprecher achten. Die Verwendung minderwertiger Verbindungs- und Lautsprecherkabel limitiert die klanglichen Fähigkeiten Ihres Wiedergabesystems, welches immer nur so gut sein kann, wie sein schwächstes Glied in der Kette. Aus diesem Grund legen wir unseren Geräten keine "Billig-Beipack-Kabel" bei. Ihr Händler bietet Ihnen Cambridge Audio Kabel, die garantieren, dass Ihre Hifi-Anlage ihr ganzes Potential entfaltet.

Nun laden wir Sie ein, sich zurückzulehnen und Musik entspannt zu genießen!

Sicherheitshinweise18

Anschlüsse auf der Geräterückseite 20 Hilfe zum Anschluß Ihrer Komponenten22 Bedienungshinweise24 CAP5 - Schutzschaltung26 Problembehandlung 28 Technische Daten 28 Haftungsbeschränkung 29

Matthew Bramble Technical Director

SICHERHEITSHINWEISE Überprüfung der Netzspannung Zu Ihrer eigenen Sicherheit bitten wir Sie, die folgenden Hinweise sorgfältig zu lesen, bevor Sie dieses Gerät mit dem Stromnetz verbinden. Stellen Sie sicher, dass die Netzspannungsangabe auf der Geräterückseite mit der Höhe der Netzspannung vor Ort übereinstimmt. Nur bei Übereinstimmung ist ein fehlerfreier, sicherer Betrieb gewährleistet. Der Anschluss an abweichende Netzspannungen als am Gerät angegeben kann zu erheblichen Beschädigungen führen. Wird das Gerät über einen längeren Zeitraum nicht benutzt, so sollte es vom Stromnetz getrennt werden. Verwenden Sie zum Anschluss nur das beiliegende Netzkabel oder andere hochwertige Kabel mit Erdungskontakt! Der Kontakt mit der Netzspannung ist lebensgefährlich! Öffnen Sie niemals das Gehäuse, sondern überlassen Sie dieses qualifiziertem Servicepersonal. Dieses Zeichen warnt vor nicht isolierten Bereichen. Bei unqualifizierter Lightning flash Handhabung besteht die Gefahr eines elektrischen Schlags. Wichtige Hinweise sind im Folgenden mit diesem Zeichen gekennzeichnet: Dieses Gerät entspricht den europäischen Standards für Sicherheit (73/23/EEC) und elektromagnetischer Verträglichkeit (89/336/EEC), sofern alle Hinweise in dieser Anleitung beachtet werden. Aus diesem Grunde dürfen bei eventuellen Reparaturen nur Originalersatzteile von Cambridge Audio verwendet werden. Bei Nichtbeachtung und/oder Modifikationen jeglicher Art erlischt jeder Gewährleistungsanspruch! 18

540A/640A HIFI-Verstärker INSTALLATION Bitte nehmen Sie sich einen Moment Zeit, um die folgenden Hinweise zu lesen, bevor Sie Ihren Azur Verstärker anschließen. Dies wird Ihnen ermöglichen, sichere Betriebsbedingungen zu schaffen, sowie ein Optimum an Klang und Leistung zu gewährleisten. Stellen Sie den Verstärker auf eine feste, ebene Standfläche. Das Gerät benötigt eine ausreichende Belüftung. Stellen Sie es deshalb nicht auf einen Teppich oder eine andere weiche Unterlage, und verdecken Sie nicht die Lüftungsschlitze. Stellen Sie das Gerät nicht in ein geschlossenes Fach oder in einen geschlossenen Schrank. Schützen Sie das Gerät vor jeglichem Kontakt mit Wasser oder anderen Flüssigkeiten. Stellen Sie sicher, daß keine kleineren Gegenstände in die Belüftungsschlitze fallen können. Sollte solch ein Fall trotzdem einmal eintreten, schalten Sie bitte das Gerät sofort aus! Ziehen Sie den Stecker, und fragen Sie gegebenenfalls ihren Händler um Rat. Verlegen Sie das Netzkabel sorgfältig! Vermeiden Sie, daß andere Gegenstände oder Geräte darauf stehen oder es beschädigen können.

Sollte der Verstärker jedoch für längere Zeit nicht benutzt werden, empfehlen wir die komplette Trennung vom Stromnetz durch Herausziehen des Netzsteckers aus der Steckdose. Zur Reinigung des Azur Verstärkers verwenden Sie bitte ein leicht feuchtes, Fussel freies Tuch. Benutzen Sie niemals aggressive Reinigungsmittel welche z.B. Alkohol, Ammoniak oder Scheuermittel enthalten. Benutzen Sie auch keine Sprays am Verstärker, oder in seiner Nähe. Es befinden sich keinerlei Einstellungsmöglichkeiten im Inneren des Gerätes, welche durch den Benutzer verändert werden können, um die Wiedergabe in irgendeiner Weise zu beeinflussen! Ein eventuell notwendiger Eingriff in das Gerät sollte ausschließlich autorisiertem Fachpersonal vorbehalten sein. Versuchen Sie niemals das Gerät zu öffnen. Der Kontakt mit der Netzspannung ist lebensgefährlich! Bei Auftauchen eines Problems oder Fehlers wenden Sie sich bitte zuerst an Ihren Händler.

Da das Netzteil des Verstärkers ein leichtes Magnetfeld erzeugt, sollte ein eventuell angeschlossener Plattenspieler nicht in unmittelbarer Nähe stehen. Wie alle audiophilen Hifi-Produkte benötigt auch Ihr Azur Verstärker eine gewisse Einspielzeit. Abhängig von der täglichen Betriebsdauer beträgt diese ca. 1-2 Wochen. Kondensatoren und einige aktive Bauteile benötigen diese Zeit der "Formatierung", um ihr volles Klangpotential zu erreichen. Die Verstärker Azur 540A / 640A können in Betriebspausen, in denen keine Musik gehört wird, in den Standby Modus geschaltet werden.

Vorm offnen des gerates Netzstecker ziehen

Important Please ensure that loudspeaker terminals are fully tightened Veuillez s'assurer que les bornes de l'enceinte sont entierement serrees

230-2 240Volt Anschluß Bevor Sie den Verstärker mittels des beiliegenden Netzkabels mit dem Stromnetz verbinden, stellen Sie bitte zunächst alle Verbindungen zu weiteren Hifi Geräten und den Lautsprechern her. Nach Einstecken des Netzkabels sollten Sie einen kurzen "Systemcheck" vornehmen. Dabei werden alle Anzeigen auf der Gerätefront kurz aufleuchten. Abschließend geht der Verstärker in den Standby Modus und ist nun betriebsbereit.

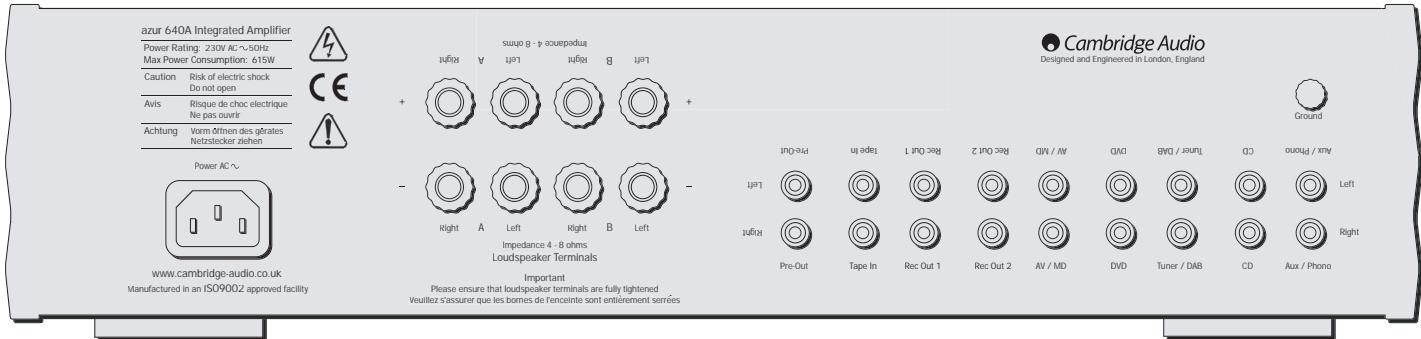

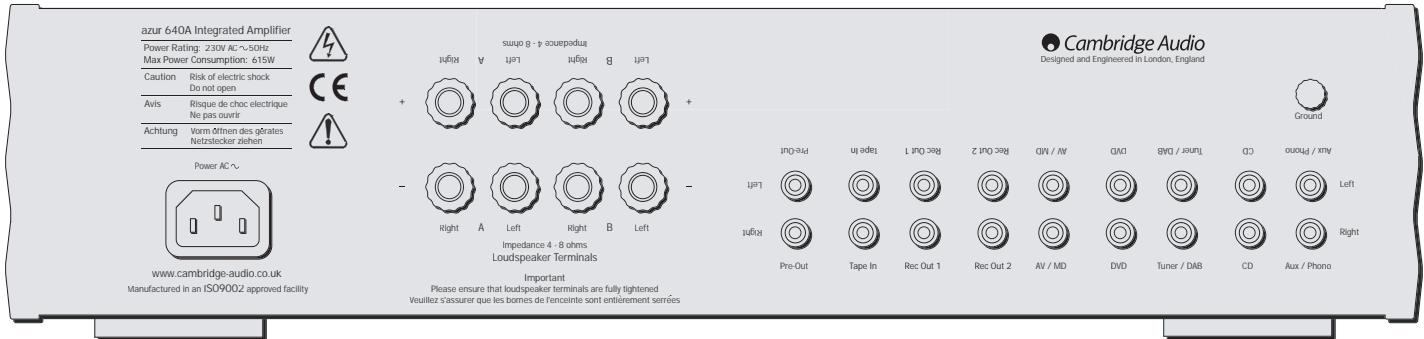

Lautsprecher Anschlüsse Auf der Rückseite der Azur 540A / 640A Verstärker befinden sich die Lautsprecher-Anschlüsse A und B. Gruppe A ist die HauptlautsprecherGruppe und nicht schaltbar. Gruppe B ist mit einem entsprechenden Schalter an der Gerätefront zu- oder abschaltbar. Verbinden Sie nun die 20

Lautsprecherkabel entsprechend der Zuordnung zu Ihren Lautsprechern mit den Terminals Right (Rechts) + & - und Left (Links) + & - der Lautsprechergruppe A und/oder B. Achten Sie bitte besonders auf gute und feste Verbindungen, und stellen Sie sicher das kein Kurzschluß zwischen + & - bzw. von den Anschlüssen zur Geräterückwand entstehen kann. Gute Lautsprecherkabel und Kontakte verbessern den Klang und die Leistungsfähigkeit Ihres Verstärkers! Achtung: Die Azur 540A / 640A Verstärker sind für LautsprecherImpedanzen von 4-8 8 Ohm ausgelegt. Entsprechende Hinweise befinden sich in der Regel auf dem Anschlußfeld Ihrer Lautsprecher. Im Zweifelsfall ziehen Sie bitte Ihren Händler zu Rate. Achtung: Alle im Folgenden beschriebenen Anschlüsse sind analoge Einbzw. Ausgänge und dürfen nie mit digitalen Aus- bzw. Eingängen verschiedener Geräte verbunden werden!

540A/640A HIFI-Verstärker

Pre Out Lautstärke geregelter Vorverstärker-Ausgang, zum Anschluß externer Endstufen oder aktiver Subwoofer und aktiver Lautsprecher (Seite 9).

Tape In Eingang zum Anschluß eines Kassettenrecorders oder ähnlicher Aufzeichnungsgeräte mit analogem Hochpegelausgang (Seite 8).

entsprechende Cambridge Audio Phonomodul PM01 installiert wurde. Der Einbau kann bei Bedarf von Ihrem Händler vorgenommen werden.

Ground Ein eventuell vorhandenes separates Massekabel eines Plattenspielers kann hier mit dem Chassis des Verstärkers verbunden werden.

Rec Out 1 / 2 Ausgänge zum Anschluß beliebiger analoger Aufzeichnungsgeräte (Kassettenrecorder, Tonbandgerät) oder digitaler Geräte (MiniDisc, CD Recorder) mit analogem Eingang. Beide Ausgänge liefern das gleiche Signal (Seite 8).

CD, Tuner/DAB, DVD, AV/MD Verschiedene Hochpegel Eingänge, welche mit den entsprechend genannten Geräten oder anderen Hochpegel Quellen verbunden werden können.

Aux/Phono Im Auslieferungszustand ist dieses ein weiterer Eingang für eine beliebige Hochpegel-Quelle wie z.B. einen CD- Player, einen Tuner oder ein ähnliches Gerät. Alternativ kann hier ein analoger Plattenspieler mit M/M (Moving Magnet) System angeschlossen werden, sofern das

HILFE ZUM ANSCHLUß IHRER KOMPONENTEN Die Azur Verstärker 540A / 640A bieten vielfältigen Anschlussmöglichkeiten, Ihr Audio-System zu installieren. Mit den folgenden Grafiken möchten wir Ihnen beim Anschluss Ihrer Geräte behilflich sein.

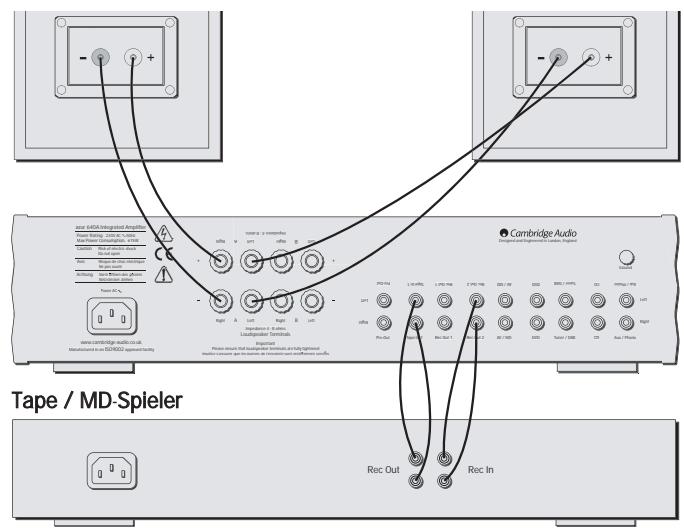

Anschluß eines Aufzeichnungsgerätes Diese Grafik zeigt den möglichen Anschluß eines Kassettenrecorders oder eines Aufzeichnungsgerätes mit analogen Ein- und Ausgängen.

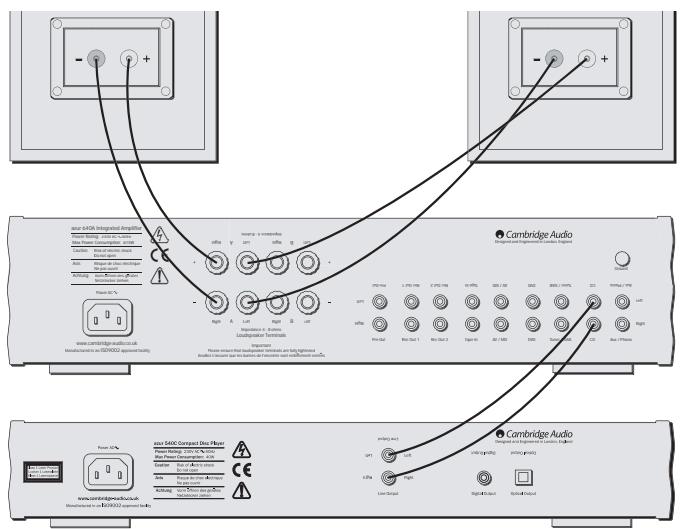

Standard Verbindungen Die Grafik zeigt den Anschluß eines CD-Players und des linken und rechten Lautsprechers an die Lautsprecher Gruppe A.

azur 640A Integrated Amplifier

AV / MD Vorm offnen des gerates Netzstecker ziehen

Vorm offnen des gerates Netzstecker ziehen

Tape / MD-S Spieler Rec Out

540A/640A HIFI-Verstärker

Slave-V Verstärker - bei Verwendung eines integrierten Verstärkers muss die Lautstärke auf die höchste Stufe eingestellt werden azur 640A Integrated Amplifier Designed and Engineered in London, England

Vorm offnen des gerates Netzstecker ziehen

Vorm offnen des gerates Netzstecker ziehen

Getrennte Ansteuerung mit unterschiedlichem Programm ist nicht möglich.

Möchten Sie gelegentlich ein zusätzliches Lautsprecherpaar hinzuschalten, zum Beispiel in einem anderen Raum, so können Sie dieses an die Gruppe B anschließen. Es kann jedoch nur das gleiche Programm gehört werden, welches über die Hautlautsprecher der Gruppe A wiedergegeben wird.

B Lautsprecher Gruppe ‚B'

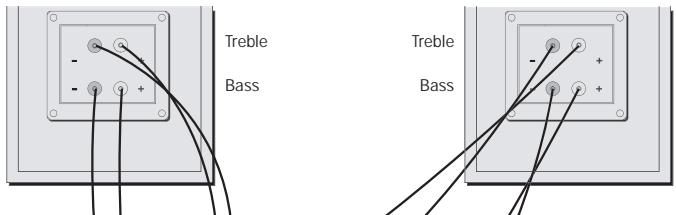

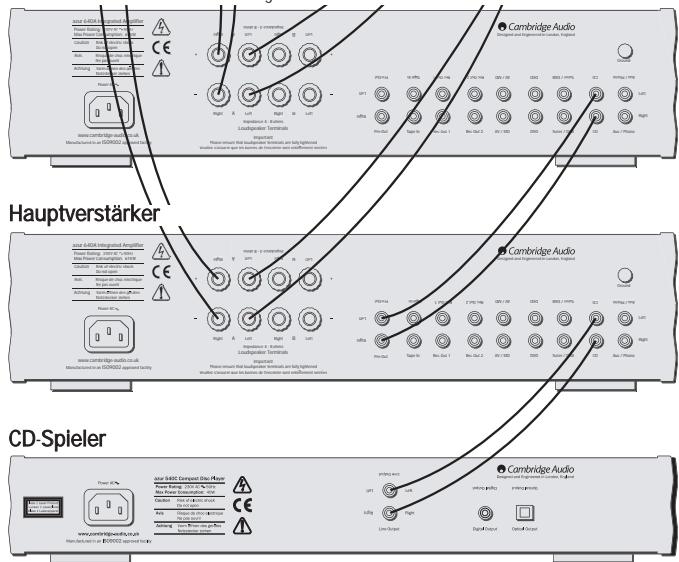

Ein mögliches Anschlußschema für sogenanntes "Bi-amping", die getrennte Ansteuerung von Bass- und Mittel/Hochton-Bereich, zeigt die Grafik auf dieser Seite. Diese Variante sorgt in der Regel für eine bessere Dynamik und Auflösung. Voraussetzung ist ein entsprechender Anschluß an Ihren Lautsprechern zur Auftrennung der Frequenzweiche. Es müssen zwei Verstärker eingesetzt werden. Ihr Fachhändler wird Sie bei Bedarf Print graphic for Bi-amping diesbezüglich beraten.

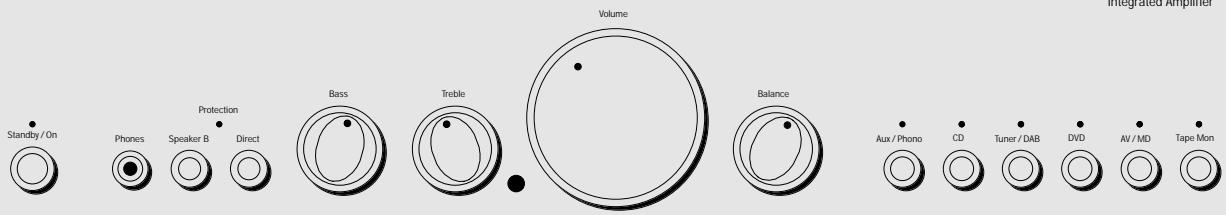

Speaker B Standby/On Mit dieser Taste schalten Sie das Gerät von der Bereitschaftsfunktion (Standby) in die Betriebsfunktion (On) und umgekehrt. Im Standby Modus leuchtet die blaue Betriebsanzeige mit verminderter Helligkeit.

Kopfhörer Buchse (Phones) An diese Buchse kann jeder passive Stereo- oder Mono-Kopfhörer mit 6.3mm Klinkenstecker angeschlossen werden. Die angeschlossenen Lautsprecher (Gruppe A und B !) werden dadurch automatisch abgeschaltet.

Lautsprecher Gruppe ‚B' Über die Taste Speaker B können die an Lautsprecher Gruppe B 24

CD Tuner / DAB DVD AV / MD Tape Mon

angeschlossenen Lautsprecher ein- bzw. ausgeschaltet werden, zum Beispiel zur gelegentlichen Beschallung eines anderen Raumes. Hierbei ist zu beachten, dass die Gesamtimpedanz der Lautsprecher pro Kanal nicht unter 4 Ohm sinken darf! Andernfalls kann es passieren, dass die CAP5 Schutzschaltung das Gerät abschaltet, bzw. das Einschalten aus dem Standby Modus nicht möglich ist. Bei Anschluß von zwei Lautsprechern pro Kanal, also Gruppe A und B, sollte daher die Impedanz jedes einzelnen Lautsprechers mindestens 8 Ohm betragen.

‚Direct' Taste Mit der Taste Direct ist es möglich, die Klangregelung zu überbrücken, und somit vollständig aus dem Signalweg zu entfernen. Bei Wiedergabe sorgfältig produzierter Aufnahmen und einer guten Abstimmung Ihres Hifi-Systems ist eine Klangregelung selten notwendig.

540A/640A HIFI-Verstärker

Klangregelung Die Azur 540A / 640A Verstärker besitzen getrennte Regler für Bässe (Bass) und Höhen (Trebble), um das Klangbild bei Bedarf anzupassen. In Mittelstellung befinden sich diese in "neutraler" Position, ohne Einwirkung auf den Klang. Die Klangregelung hat keinerlei Einfluß auf die Rec Out 1/2 Ausgänge, sondern wirkt nur auf die Pre Out Buchsen und die Lautsprecher, bzw. auf den Kopfhörer-Ausgang.

Lautstärke Einstellung

über die Rec Out 1/2 Buchsen an ein Aufnahmegerät weitergeleitet werden. Dem entsprechend darf während einer Aufnahme nicht auf eine andere Tonquelle umgeschaltet werden!

Tape Monitor Über die Tape Monitor-Taste kann bei einem Aufnahmegerät mit Hinterbandkontrolle eine laufende Aufnahme abgehört und kontrolliert werden. Durch Ein- und Ausschalten der Tape Monitor Funktion können Sie Original und Aufnahme vergleichen.

Der Volume Regler verändert sowohl die Lautstärke für die angeschlossenen Lautsprecher, den Kopfhörer, als auch den Ausgangspegel an den Pre Out Buchsen. Er hat keinen Einfluß auf die Rec Out 1/2 Ausgänge.

Gegebenenfalls können Sie Signalprozessor "einschleifen".

Bitte drehen Sie den Regler immer gegen den Uhrzeigersinn auf "Null", bevor Sie den Verstärker aus dem Standby Modus einschalten oder eine der Eingangswahl Taste betätigen.

Die zum Lieferumfang gehörende Fernbedienung steuert die wichtigsten Funktionen der Azur 540A/ 640A Verstärker.

Balance Einstellung Mit dem Balance Einsteller haben Sie die Möglichkeit, das LautstärkeVerhältnis zwischen dem linken und rechten Kanal zu verändern, um so eine Anpassung an schwierige örtliche Bedingungen vorzunehmen. Der Regler hat keinerlei Einfluß auf die Rec Out 1/2 Ausgänge.

Infrarot Fernbedienung

Power - Mit dieser Taste schalten Sie das Gerät von der Bereitschaftsfunktion (Standby) in die Betriebsfunktion (On) und umgekehrt. Im Standby-Modus leuchtet die blaue Betriebsanzeige mit verminderter Helligkeit. Mute - Stummschaltung. Die Eingangswahl Anzeige blinkt, bis die Funktion durch erneutes Drücken der Mute Taste aufgehoben wird. Volume +/- - Fernsteuerung des Lautstärke-Reglers.

Eingangswahlschalter Mit den Eingangswahltasten wählen Sie die entsprechende Tonquelle, die Sie hören möchten. Das laufende Musikprogramm kann gleichzeitig

Des Weiteren kann über die entsprechend gekennzeichneten Tasten die Eingangswahl und die Tape Monitor Funktion gesteuert werden.

CAP5 - SCHUTZSCHALTUNG Cambridge Audio hat für die Azur 540A / 640A Verstärker spezielle Schutzschaltungen entwickelt, das CAP5-System. Es handelt sich im Wesentlichen um 5 Funktionen zur Absicherung gegen mögliche Defekte, Überlastungen oder Fehlbedienung:

Intelligentes System zur Erkennung von Verzerrungen CAP5 erkennt Verzerrungen durch Überlastung oder Übersteuerung der Endstufe, sogenannte Clipping-Effekte, die den Klang erheblich beeinträchtigen und zu Beschädigungen der Lautsprecher und Teilen des Verstärkers führen können. CAP5 reduziert in so einem Fall automatisch die Lautstärke so weit, bis ein unverzerrtes Signal erkannt wird, bzw. die Verzerrungen unter 2% abfallen. Dieser Wert hat sich bei ausgiebigen Hörtests als unkritisch erwiesen.

Schutz gegen Überhitzung CAP5 erkennt eine mögliche Überhitzung der Endstufen durch konstante Überwachung der Kühlkörper-Temperatur. Erreicht die Temperatur einen für die Endstufentransistoren kritischen Wert, schaltet der Verstärker in einen Fehler-Modus, erkennbar durch doppeltes Blinken der Protection LED. Unter normalen Bedingungen können Sie den Verstärker nach ca. 15 Minuten wieder in Betrieb nehmen. Wird der Verstärker über einen längeren Zeitraum stark belastet, oder mit niederohmigen Lautsprechern betrieben, ist unbedingt auf genügend Freiraum zur Wärmeableitung zu achten, andernfalls wird die Schutzschaltung sehr früh und entsprechend häufig ansprechen!

Überwachung der Lautsprecherausgänge Bei jedem Einschalten des Verstärkers aus dem Standby Modus kontrolliert CAP5 die Lautsprecherausgänge bezüglich möglicher entstandener Kurzschlüsse. Wird ein Kurzschluß oder ein zu niederohmiger Lautsprecher erkannt, verbleibt der Verstärker im Standby Modus. Erst nach Beseitigung des Fehlers ist das Einschalten des Gerätes möglich.

Erkennung von Gleichspannung CAP5 erkennt eine für Lautsprecher gefährliche Gleichspannung an den Lautsprecherausgängen. Wird dies durch einen Fehler in der Endstufe verursacht, schaltet CAP5 den Verstärker ab. Gleichspannungsanteile können jedoch auch durch ein übersteuertes oder verzerrtes Eingangssignal entstehen. Wird dies nach Einschalten aus dem Standby Modus erkannt, wird zunächst die Lautstärke heruntergeregelt.

Schutz gegen Überspannung und Überlastung Durch umfassende Überwachung der Leistungsendstufe gewährleistet CAP5 sichere und konstante Arbeitsbedingungen für die Leistungstransistoren. Oft liegen Kontroll- und Regelschaltungen im Signalweg und begrenzen das Nutzsignal im Falle eines auftretenden Fehlers oder Problems. Nicht so beim CAP5 System ! Das Monitorsystem befindet sich nicht im Signalweg. Bei einem kritischen Betriebszustand wird der Verstärker deshalb abgeschaltet.

540A/640A HIFI-Verstärker

Die Protection LED blinkt für 4 Sekunden während der Verstärker versucht aus dem Standby Modus einzuschalten.

CAP5 hat eine zu geringe Impedanz am Lautsprecherausgang erkannt. Überprüfen Sie die Lautsprecherterminals und Kabelverbindungen auf mögliche Kurzschlüsse und beseitigen Sie diese ggfls. Ist kein Kurzschluß vorhanden, liegt es möglicherweise daran, dass zu niederohmige Lautsprecher angeschlossen sind, bzw. die Gesamtimpedanz aus Gruppe A und Gruppe B zu niedrig ist. Entfernen Sie deshalb ein Boxenpaar. Sollte auch dann das Einschalten nicht möglich sein, ist eventuell das verbliebene Boxenpaar zu niederohmig oder es liegt ein Defekt an einem oder beiden Lautsprechern vor.

Das Gerät hat während des Betriebes abgeschaltet. Die Protection LED blinkt fortwährend in doppelten Intervallen.

CAP5 hat einen von Außen, bzw. durch den Benutzer verursachten Fehler oder eine Überlastung erkannt. Die Betriebstemperatur der Endstufe hat einen kritischen Wert erreicht. In der Regel liegt kein Defekt im Gerät vor, es sollte jedoch für entsprechende Abkühlung gesorgt werden. Unter normalen Betriebsbedingungen kann der Verstärker nach ca. 15 Minuten wieder eingeschaltet werden.

Das Gerät hat während des Betriebes abgeschaltet. Die Protection LED blinkt fortwährend in 4 fachen Intervallen.

CAP5 hat einen von außen, bzw. durch den Benutzer verursachten Fehler erkannt. Möglicherweise liegt ein Kurzschluß an den Lautsprecherausgängen vor. Überprüfen Sie alle Anschlüsse, Kabel und Lautsprecher und beseitigen Sie die Ursache.

Das Gerät hat während des Betriebes abgeschaltet. Die Protection LED ist an und flackert mit hoher Frequenz.

CAP5 hat einen internen Fehler am Gerät erkannt. Es wurde eine hohe Gleichspannung am Lautsprecherausgang festgestellt, welche die Lautsprecher gefährden könnte. Das Gerät ist nicht weiter benutzbar. Trennen Sie das Gerät von Stromnetz und wenden Sie sich an Ihren Händler oder die zuständige Servicestelle um den Fehler zu heben.

PROBLEMBEHANDLUNG TECHNISCHE DATEN 540A

75W (an 4Ω) 50W (an 8Ω)

Max. Leistungsaufnahme

615W Standby Leistungsaufnahme

6W THD (ungewichtet)

1kHz < 0,009% 20kHz < 0,09%

1kHz < 0,005% 20kHz < 0,07%

Frequenzverhalten (-33dB)

Das Gerät ist ohne Strom

Kontrollieren Sie den korrekten und festen Sitz des Netzkabels in der Steckdose und am Gerät. Überprüfen Sie die Funktion der Steckdose, eventuell durch Anschluß einer Lampe oder eines anderen Gerätes.

Kein Ton über die Lautsprecher

Möglicherweise befindet sich der Verstärker noch im Standby Modus. Schalten Sie ihn ein. Überprüfen Sie alle Verbindungen zu den anderen Geräten und die Lautsprecheranschlüsse. Eventuell ist die Tape Monitor- Funktion eingeschaltet. Schalten Sie diese ab, es sei denn, Sie möchten das Programm eines angeschlossenen Recorders wiedergeben. Blinkt die LED der Eingangswahl? Schalten Sie die Mute-Funktion mit der Fernbedienung ab.

Kein Ton auf einem Kanal

Überprüfen Sie alle Verbindungen zu den anderen Geräten und die Lautsprecheranschlüsse. Stellen Sie den Balance Regler in die Mittelposition.

Laute Störgeräusche oder Brummen in den Lautsprechern

Überprüfen Sie verschiedene Tonquellen bezüglich der Störungen. Tritt das Problem nur bei einer Quelle auf (z.B. CD-Player), oder sind die Störungen nur auf einem Kanal zu hören, dann ist eventuell ein Verbindungskabel defekt. Sind die Störungen auf beiden Kanälen zu hören, handelt es sich meistens um Einstreuungen, verursacht durch externe Geräte oder kritische Kabelführung.

Es können keine Aufnahmen gemacht werden

Anstiegsgeschwindigkeit (Slew Rate) (an 8W Ω)

Überprüfen Sie die Verbindungen zu den Tape In & Rec Out 1/2 Buchsen.

Diffuses Klangbild / Eingeschränkte Stereo Perspektive

Möglicherweise ist bei einer oder beiden Lautsprecherverbindungen die Polung vertauscht. Kontrollieren Sie den korrekten Anschluß von + & - .

Der Verstärker läßt sich nicht aus dem Standby Modus einschalten

Beachten Sie die Hinweise zum CAP5 System auf den Seiten 12 u. 13.

540A/640A HIFI-Verstärker HAFTUNGSBESCHRÄNKUNG Cambridge Audio garantiert Ihnen, dass dieses Produkt keine Materialund Herstellungsfehler (wie im Folgenden näher erläutert) aufweist. Cambridge Audio repariert oder ersetzt (nach der freien Entscheidung von Cambridge Audio) dieses Produkt oder ein eventuelles defektes Teil in diesem Produkt. Die Garantiedauer kann in den einzelnen Ländern unterschiedlich sein. Wenn Sie Fragen zu der Garantie haben, wenden Sie sich bitte an Ihren Händler. Bewahren Sie den Kaufnachweis immer auf. Wenn Sie Garantieleistungen in Anspruch nehmen möchten, wenden Sie sich bitte an den von Cambridge Audio autorisierten Händler, bei dem Sie das Produkt gekauft haben. Sollte dieser Händler nicht in der Lage sein, Ihr Cambridge Audio-Produkt zu reparieren, kann dieser das Produkt an Cambridge Audio oder eine autorisierte Cambridge AudioKundendienststelle zurücksenden. Das Produkt muss entweder in der Originalverpackung oder einer Verpackung, die einen gleichwertigen Schutz bietet, versandt werden. Sie müssen einen Kaufnachweis in Form einer Kaufurkunde oder einer quittierten Rechnung vorlegen, wenn Sie einen Anspruch auf Garantieleistungen geltend machen. Aus diesem Kaufnachweis muss abzulesen sein, dass sich das Produkt im Garantiezeitraum befindet. Diese Garantie wird ungültig, wenn (a) die bei der Herstellung angebrachte Seriennummer bei diesem Produkt geändert oder entfernt wurde oder (b) dieses Produkt nicht bei einem von Cambridge Audio autorisierten Händler gekauft wurde. Wenden Sie sich an Cambridge Audio oder den lokalen Cambridge Audio-Vertrieb in Ihrem eigenen Land, um sicher zu stellen, dass Ihre Seriennummer nicht geändert wurde und/oder dass Sie bei einem von Cambridge Audio autorisierten Händler gekauft haben.

Die Garantie gilt nicht für kosmetische Schäden oder Schäden durch höhere Gewalt, Unfälle, unsachgemäße Behandlung, Unachtsamkeit, kommerziellen Einsatz oder durch Änderungen des Produkts bzw. von Teilen des Produkts. Diese Garantie umfasst keine Schäden durch unsachgemäßen Betrieb, unsachgemäße Wartung oder Installation oder durch Reparaturen, die von anderen Personen als von Cambridge Audio oder einem Cambridge Audio-Händler oder einem autorisierten Kundendienstmitarbeiter, der von Cambridge Audio für das Ausführen von Garantieleistungen befugt ist, vorgenommen werden. Durch jede nicht autorisierte Reparatur wird diese Garantie unwirksam. Diese Garantie gilt nicht für Produkte, die verkauft werden AS IS (WIE SIE SIND) oder WITH ALL FAULTS (MIT ALLEN FEHLERN). DIE HAFTUNGSANSPRÜCHE DES BENUTZERS BESCHRÄNKEN SICH AUF DIE IN DIESER GARANTIE ENTHALTENEN REPARATUREN ODER ERSATZLEISTUNGEN. CAMBRIDGE AUDIO HAFTET NICHT FÜR ZUFÄLLIGE ODER FOLGESCHÄDEN DURCH DIE VERLETZUNG IRGENDEINER AUSDRÜCKLICHEN ODER IMPLIZITEN GARANTIE BEI DIESEM PRODUKT. AUßER DORT, WO DIES GESETZLICH UNTERSAGT IST, IST DIESE GARANTIE EXKLUSIV UND TRITT SIE AN DIE STELLE ALLER ANDEREN AUSDRÜCKLICHEN ODER IMPLIZITEN GARANTIEN, WELCHER ART AUCH IMMER, EINSCHLIEßLICH, ABER NICHT BESCHRÄNKT AUF, VERKAUFSGARANTIE UND FUNKTIONSGARANTIE FÜR EINEN PRAKTISCHEN ZWECK. Einige Länder und US-Staaten erlauben keinen Ausschluss oder keine Beschränkung von zufälligen oder Folgeschäden bzw. impliziten Garantien, so dass die oben genannten Ausschlüsse für Sie eventuell nicht gelten. Diese Garantie erteilt Ihnen spezifische gesetzliche Rechte; es ist auch möglich, dass Sie andere Rechtsansprüche haben, die in jedem Staat und jedem Land anders aussehen können. 29
