BEDIENUNGSANLEITUNG AZUR 540A CAMBRIDGE AUDIO

Vielen Dank, dass Sie sich für die Anschaffung eines Cambridge Audio-Verstärkers aus der Azur-Serie entschieden haben. Dleses Gerät Ist das Resultat unserer bis heute aufwendigsten Forschung und Entwicklung. Wir wünschen Ihnen mit diesem Ergebnis langjährige Freude.

Einige Details

Planung und Entwicklung jeges puristischen Hifi-Veränder Konzepts konzentriert sich im Wesentlichen auf zwei Baugruppen, die Stromversorgung und eine möglich effiziente Treiberstufe (Vorveränder) zur Ansteuerung der Leistungstransistoren, also der eigentlichen Endstufe. Dem Cambridge Audio Entwickler-Team ist es gelungen, in diesen beiden wichtigen Bereichen die bestmögliche Lösung zu finden, um technisch Machbares in einem bisher nicht dagewesen Preis-/Leistungsverhältnis zu realisieren. Die bewährten Leistungstransistoren der Veränder Azur 540A / 640A kamen schon in den außerst erfolgsrechten Vorgänger-Modellen zum Einsatz. Die vorgeschaltenen Veränderer-Stufen wurden jedoch komplett neu entwickelt.

Auf Grund des überaus durchdachten Layouts, sorgfältig plazierter Bauteile und kurzer Signalwege ergibt sich eine extrem hohe Stabilität der Verstärkerschaltung. Kompensationsschaltungen können somit auf ein Minimum reduziert werden. Verzerrungen können drasticisch reduziert werden. Dynamik und auch die Bandbreite von 80 kHz (!) - wünschenswert für die hochauflosenden Formate wie DVD-Audio und SACD - werden den Anforderungen neuer Medien gerecht.

Der Klang und die Performance eines Hifi-Verständerkers werden sehr oft durch eine begrenzte Dynamik der Stromversorgung limitiert. Kräftrige

Ringkern-Transformatoren, parallel geschaltete Speicherkondensatoren sowie Bypass-Kondensatoren garantieren jederzeit eine saubere, dynamische Stromversorgung. Dies wiederum erhögt ein kraftvolles, dynamisches Klangbild voller natürlicher Details und Fülle.

Besondere Aufmerksamkeit wurde der Auswahr passiver Bauteile gewidmet, welche insbesondere nach klanglichen Kriterien ausgewählten wurden. Im Azur 640A kommt zudem spezielle Polypropylen-Kondensatoren zum Einsatz, insbesondere an klanglich sensiblen Punkten im Signalweg.

Hifi-Puristen können das Klangregelnetzwerk des Azur 540A / 640A bei Bedarf komplett überbrücken. Es wird somit vollständig aus dem Signalweg entfernt. Der Anschluß eines Kopfhörpers ist ebenfalls möglich. Er wird direkt aus der kraftvollen Endstufe gespeist.

Eine neu entwickelte innovative Schutzschaltung, das Cambridge Audio CAP5 System, schützt die Veränderer Azur 540A / 640A vor einer Vielzahl möglicherweise auftretenden Defekte oder Fehlbedienungen. Dies geschieht durch prozessorgesteuerte Überwachung, ohne zusätzliche aktive Bauteile im Signalweg.

All unser Wissen und langjährige Erfahrung haben wir in die neue Azur Generation einflieben setzen. Mit viel Liebe zum Detail entstanden Hifi-Verstärker, die klanglich wegen ihrer hohen Auflösung und Dynamik überzeugen. Sie begeistern durch eine lebhafte, flieBende Darbietung jeder Art von Musik. Diese Verstärker beziehen den Hörer ins Klanggeschehen voll ein!

Um das musikalische Potential这点 Gerätes voll ausschöpfen zu konnen, empfehlen wir sehr, bei der Auswahl der übrigen Komponenten Ihrer Stereoanlage auf ebenso hohe Qualität zu achten. Nätürlich raten

wir zu den weiteren Komponenten unserer Cambridge Audio Azur-Line. Denn diese sind auf demselben hohen Niveau wie Ihr neuer Veränderk entwickelt worden.

Darüber hinaus sollenen Sie auf eine hochwertige Verkabelung ihrer Geräte und Lautsprecher achten. Die Verwendung minderwertiger Verbindungs- und Lautsprecherkabel limitiert die klanglichen Fähigkeiten Ihres Wiedergabesystems, welches immer nur so gut sein kann, wie sein schwächstes Glied in der Kette. Aus thisem Grund legend wir unseren Geräten keine "Billig-Beipack-Kabel" bei. Ihr Handler bietet Ohnen Cambridge Audio Kabel, die garantieren, dass ihre Hifi-Anlage ihr ganzes Potential entfaltet.

Nun laden wir Sie ein, sich zureckzulehnen und Musik entspannt zu-genleBen!

Sicherheitshinweise 18

Installation 19

Anschlisse auf der Geräterückseite 20

Hilfe zum Anschluß ihrer Komponenten. 22

Bedienungshinweise 24

CAP5-Schutzschaltung 26

Problembehandlung 28

Technische Daten 28

Haftungsbeschränkung 29

SICHERHEITSHINWEISE

Überprüfung der Netzspannung

Zu ihrer eigenen Sicherheit bitten wir Sie, die folgenden Hinweise sorgfältig zulesen, bevor Sie diesen Gerät mit dem Stromnetz verbinden.

Stellen Sie sicher, dass die Netzspannungsangabe auf der Geräterückseite mit der Höhe der Netzspannung vor Ort übereinstimmt.

Nur bei Übereinstimmung ist ein fehlerfreier,)sicherer Betrieb gewährleistet. Der Anschluss an abweichende Netzspannungen als am Gerat angegeben kann zu erheblichen Beschädigungen führen.

Wird das Gerät über einen längeren Zeitraum nicht benutzt, so sollte es vom Stromnetz getrennt werden. Verwenden Sie zum Anschluss nur das beiliegende Netzkabel oder andere hochwertige Kabel mit Erdungskontakt! Der Kontakt mit der Netzspannung ist lebensgeführlich! Öffnen Sie niemals das Gehäuse, sondern überlassen Sie diese qualifiziertem Servicepersonal.

Dieses Zeichen warnt vor nicht isolierten Bereichen. Bei unqualifizierter Lightning flash Handhabung besteht die Gefahr eines elektrischen Schlags.

Wichtige Hinweise sind im Folgenden mit dieser Zeichen gekennzeichnet:

Standards für Sicherheit (73/23/EEC) und elektron magnetischer Vertragslichkeit (89/336/EEC), sofern alle Hinweise in dieser Anleitung beachtet werden. Aus thisem Grunde möglich bei eventuellen Reparaturen nur Originaler Satzele von Cambridge Audio verwendet werden. Bei Nichtbeachtung und/oder Modifikationen jeglicher Art erlischt jeder Gewährleistungsanspruch!

INSTALLATION

Bitte nehmen Sie sich einen Moment Zeit, um die folgenden Hinweise zu lessen, bevor Sie ihren Azur Versteller anschlieben. Dies wird Ihnenermöglich, sichere Betriebsbedingungen zu schaffen, sowie ein Optimum an Klang und Leistung zu gewährleisten.

Stellen Sie den Veränder auf eine feste, ebene Standfläche. Das Gerät besteht eine ausreichende Belüfung. Stellen Sie es deshalb nicht auf einen Teppich oder eine andere weiche Unterlage, und verdecken Sie nicht die Luftungsschlitze. Stellen Sie das Gerät nicht in ein geschlossenes Fach oder in einen geschlossenen Schrank.

Schützen Sie das Gerät vor jeglichem Kontakt mit Wasser oder anderen Flüssigkeiten. Stellen Sie sicher, daß keine kleineren Gegenstände in die Beluftungsschlitze fallen können. Sollte solch ein Fall betrzdem einzelmal eintreten, schalten Sieitte das Gerät sofort aus! Ziehen Sie den Stecker, und Fragen Sie gegebenenfalls ihren Handler um Rat.

Verlegen Sie das Netzkabel sorgfällig! Vermeiden Sie, daß andere Gegenstände oder Geräte darauf auf stehen oder es beschädigten können.

Da das Netzteil des Verstärkers ein leichtes Magnetfeld erzeugt, sollte ein eventuell angeschlossener Plattenspieler nicht in unmittelbarer Höhe stehen.

Wie alle audiophilen Hifi-Produkte bereits auch Ihr Azur Veränderkereine gewisse Einspielzeit. Abhängig von der tätiglichen Betriebsdauer beträgt, die eine 1-2 Wochen. Kondensatoren und einige aktive Bauteile benötigen diese Zeit der "Formatierung", um ihr volles Klangpotenzial zu erreichen.

Die Versteller Azur 540A / 640A konnen in Betriebspausen, in denen keine Musik gehört wird, in den Standby Modus geschaltet werden.

Solle der Veränderk aber noch fur langere Zeit nicht benutzt werden, empfehlen wir die komplette Trennung vom Stromnetz durch Herausziehen des Netzsteckers aus der Steckdose.

Zur Reinigung des Azur Verstärkers verwenden Sieitte ein leicht feuchtes, Fussel freies Tuch. Benutzen Siemals aggressive Reinigungsmittel welche z.B. Alkohol, Ammoniak oder Scheuermittel enthalten. Benutzen Siue auch keine Sprays am Verstärker, oder in seiner Nae.

Es befinden sich keinerlei Einstellungsmöglichkeiten im Inneren des Gerätes, welche durch den Benutzer verändert werden können, um die Wiedergabe in irgendeiner Weise zu beeinflussen! Ein eventuell notwendiger Eingriff in das Gerät solle ausschließlich autorisiertem Fachpersonal vorbehalten sein. Versuchen Sie niemals das Gerät zu öffnen. Der Kontakt mit der Netzspannung ist lebensgefährlich! Bei Auftauchen eines Problems oder Fehlers wenden Sie sichitte zuerst an ihren Handler.

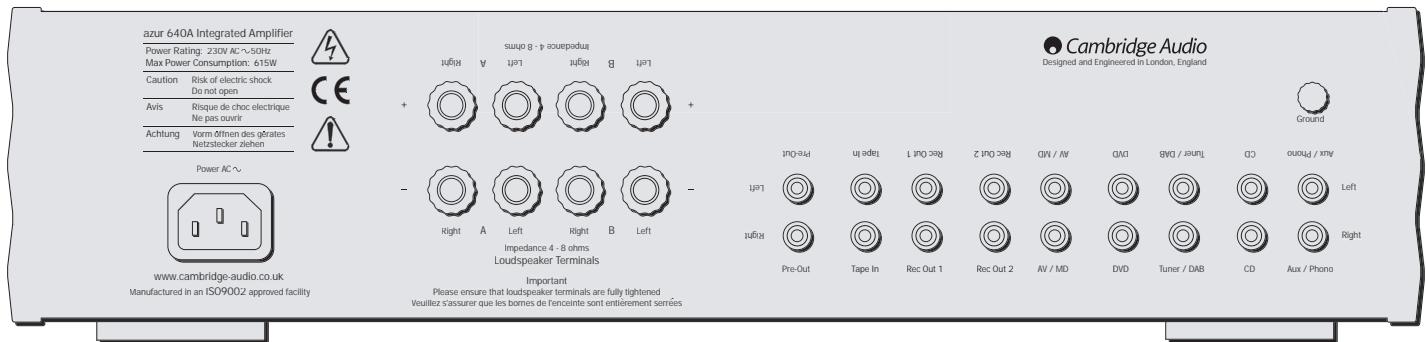

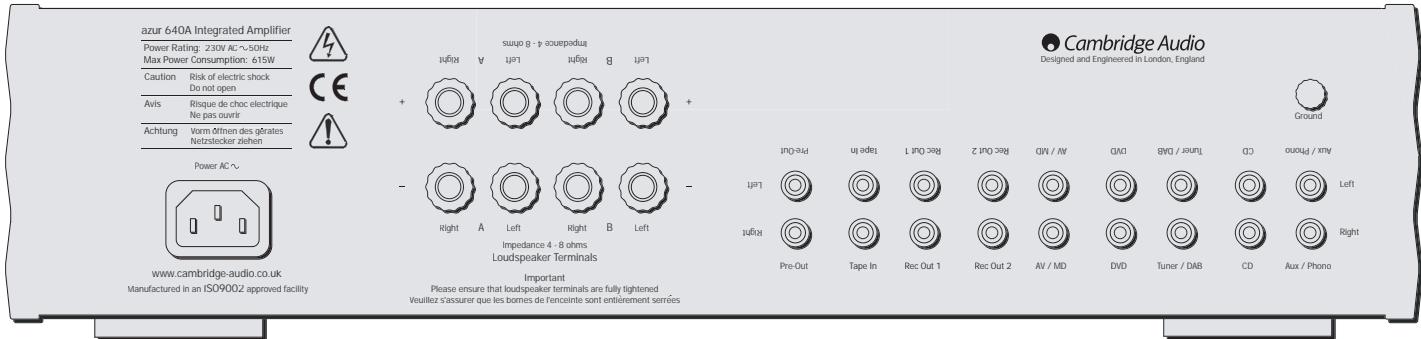

ANSCHLUSSE AUF DER GERÄTERÜCKSEITE

230-240Volt Anschluß

Bevor Sie den Verstärker mittels des beiliegenden Netzkabels mit dem Stromnetz verbinden, stellen Sieitte zunachst alle Verbindungen zu weiteren Hifi Geräten und den Lautsprechnern her. Nach Einstecken des Netzkabels sollenn Sie einen kurzen "Systemcheck" vornehmen. Dabei werden alle Anzeigen auf der Geräfront kurz aufleuchten. Abschließend Goes der Verstärker in den Standby Modus und ist nun betriebsbereit.

Laatsprecher Anschlüsse

Auf der Rückseite der Azur 540A / 640A Veränder befohlen sich die Laufsprecher-Anschlusses A und B. Gruppe A ist die Hauptlautsprecher-Gruppe und nicht schaltbar. Gruppe B ist mit einem entspruchenden Schalter an der Gerätefront zu- oder abschaltbar. Verbinden Sie nun die

Lautsprecherkabel entsprechend der Zuordnung zu ihren Lautsprechern mit den Terminals Right (Rechts) + & - und Left (Links) + & - der Lautsprechergruppe A und/oder B. Achten Sieitte besonders auf gute und feste Verbindungen, und stellen Sie sicher das kein Kurzschluß zwischen + & - bzw. von den Anschlüssen zur Geräterückwand entstehen kann. Gute Lautsprecherkabel und Kontakte verbessern den Klang und die Leistungsfähigkeit Ihres Verständerkers!

Achtung: Die Azur 540A / 640A Verstärke sind für Laatsprecher-Impedanzen von 4-8 Ohm ausgelegt. Entsprechende Hinweise befinden sich in der Regel auf dem Anschlußfeld ihrer Laatsprecher. Im Zweifelsfallziehen Sieittehren Handler zu Rate.

Achtung: Alle im Folgenden beschrieben Anschlüsse sind analoge Einbzw. Ausgänge und dürfen nle mit digitalen Aus- bzw. Eingängen verschledener Geräte verbunden werden!

Pre Out

Lautstärke geregelter Vorversteller-Ausgang, zum Anschluß externer Endstufen oder aktiver Subwoofer und aktiver Lautsprecher (Seite 9).

Tape In

Eingang zum Anschluß eines Kassettenrecorders oder ähnlicher Aufzeinungsgeräte mit analogem Hochpegelausgang (Seite 8).

Rec Out 1 / 2

Ausgänge zum Anschluß beliebiger analoger Aufzeichnungsgerate (Kassettenrecorder, Tonbandgerät) oder digitaler Geräte (MiniDisc, CD Recorder) mit analogem Eingang. Beide Ausgänge liefern das gleiche Signal (Seite 8).

CD, Tuner/DAB, DVD, AV/MD

Verschiedene Hochpegel Eingänge, welche mit den entspruchend genannten Geräten oder anderen Hochpegel Quellen verbunden werden konnen.

Aux/Phono

Im Auslieferungszustand ist这点es ein weiterer Eingang für eine beliebige Hochpegel-Quelle wie z.B. einen CD- Player, einen Tuner oder ein ähnliches Gerät. Alternativ kann hier ein analoger Plattenspieler mit M/M (Moving Magnet) System angeschlossen werden, sofern das

entspruchende Cambridge Audio Phonomodul PM01 installiert wurde. Der Einbau kann bei Bedarf von Ihr hem Handl der vorgenommen werden.

Ground

Ein eventuellvorhandenes separates Massekabel eines Plattenspielers kann hier mit dem Chassis des Verständerkers verbunden werden.

HILFE ZUM ANSCHLUB IHRER KOMPONENTEN

Die Azur Verständner 540A / 640A bieten vielfälligen Anschlussmöglichkeiten, Ihr Audio-System zu installieren. Mit den folgenden Grafiken möchten wir Ihnen beim Anschluss ihrer Geräte behilflich sein.

Standard Verbindungen

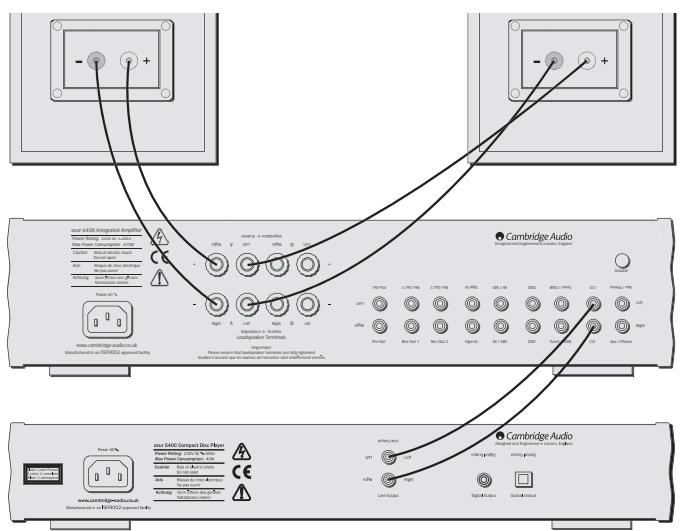

Die Grafik zeigt den Anschluß eines CD-Players und des linken und rechten Lautspechers an die Lautspecher Gruppe A.

Anschluß eines Aufzeinungsgerätes

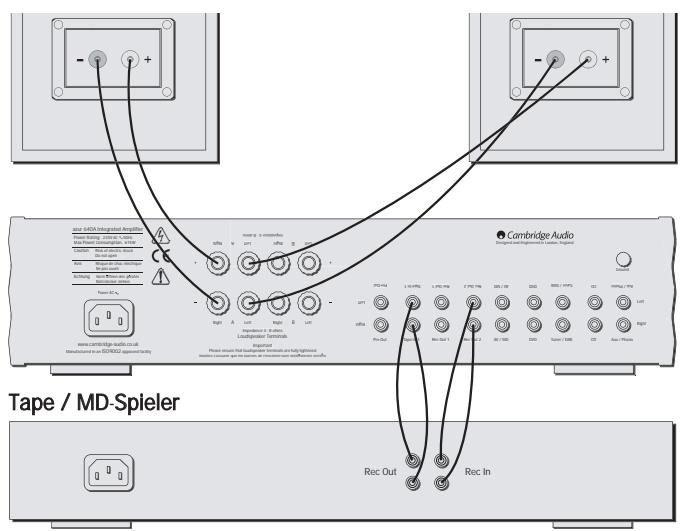

These Grafik zeigt den möglichen Anschluß eines Kassettenrecorders oder eines Aufzeinungsgerätes mit analogen Ein- und Ausgangen.

"Bi-amping"

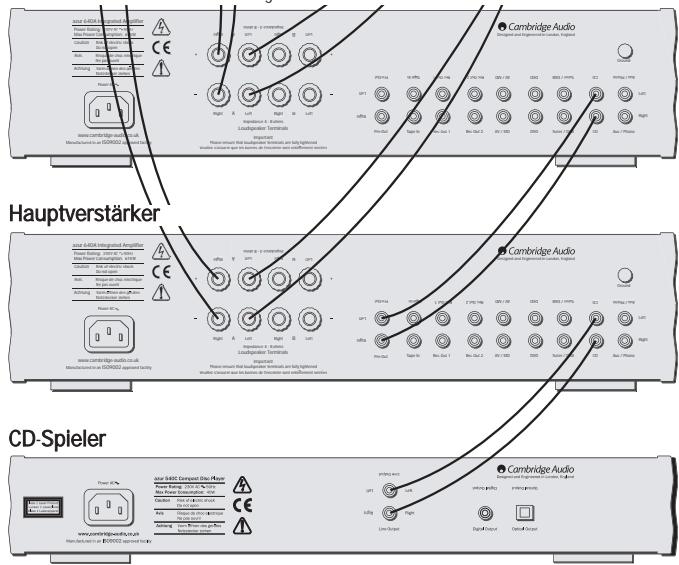

Ein mögliches Anschlußschema für sogenannten "Bi-amping", die getrennte Ansteuerung von Bass- und Mittel/Hochton-Bereich, zeigt die Grafik auf dieser Seite. Diese Variante sorgt in der Regel für eine bessere Dynamik und Auflösung. Voraussetzung ist ein entsprechender Anschluß an ihren Lautsprechern zur Auftrennung der Freqenzweiche. Es mussen zwei Veränder eingesetzt werden. Ihr Fachhändler wird Sie bei Bedarf Print graphic for Bi-amping thisbezüglich beraten.

Lautsprecher Gruppe, B'

Möchten Sie gelegentlich ein zusätzliches Lautsprecherpaar hinzuschalten, zum Beispiel in einem anderen Raum, so können Sie这意味着 an die Gruppe B anschließen. Es kann jedoch nur das gleiche Programm gehört werden, welche über die Hautloutsprecher der Gruppe A wiedergegeben wird.

Getrennte Ansteuerung mit entsprechlichem Programm ist nicht möglich.

Slave-Verträger - bei Verwendung eines integrierten Verträgers muss die Lautträge auf die höchte Stufe eingestellt werden

BEDIENUNGSHINWEISE

Cambridge Audio

azur 640A

Mit dieser Taste schalten Sie das Gerät von der Bereitschaftsfunktion (Standby) in die Betriebsfunktion (On) und umgekehrt. Im Standby Modus leuchtet die blau Betriebsanzeige mit verminderter Helligkeit.

Kopfhörer Buchse (Phones)

An diese Buchse kann jeder passive Stereo- oder Mono-Kopfhörer mit 6.3mm Klinkenstecker angeschlossen werden. Die angeschlossenen Laufsprecher (Gruppe A und B!) werden dadurch automatisch abgeschalteit.

Lautsprecher Gruppe, B'

Über die Taste Speaker B können die an Lautsprecher Gruppe B

angeschlossenen Laufsprecher ein- bzw. ausgeschaltet werden, zum Beispiel zur gelegentlichen Beschallung eines anderen Raumes.

Hierbei ist zu beachten, dass die Gesamtimpedanz der Lautsprecher pro Kanal nicht unter 4 Ohm sinken darauf! Andernfalls kann es passieren, dass die CAP5 Schutzschaltung das Gerät abschaltet, bzw. das Einschalten aus dem Standby Modus nicht möglich ist. Bei Anschluß von zwei Lautsprechem pro Kanal, also Gruppe A und B, sollte davon die Impedanz jeges einzelnen Lautsprechers mindestens 8 Ohm betragen.

,Direct' Taste

Mit der Taste Direct ist es möglich, die Klangregelung zu überbrücken, und damit vollständig aus dem Signalweg zu entfernen. Bei Wiedergabe sorgfältig produzierter Aufnahmen und einer gute Abstimmung Ihres Hifi-Systems ist eine Klangregelung salten notwendig.

Klangregelung

Die Azur 540A / 640A Verstärke besitzen getrennte Regler für Basse (Bass) und Höhen (Trebble), um das Klangbild bei Bedarf anzupassen. In Mittelstellung befinden sich diese in "neutraler" Position, ohne Einwirkung auf den Klang. Die Klangregelung hat keinerlei Einflüß auf die Rec Out 1/2 Ausgänge, sondern wirkt nur auf die Pre Out Buchsen und die Lautspeicher, bzw. auf den Kopfhörer-Ausgang.

Lautstärke Einstellung

Der Volume Regler verändert sowohl die Lautstärke für die angeschlossenen Laufsprecher, den Kopfhörer, als auch den Ausgangspiegel an den Pre Out Buchsen. Er hat keinen Einflüß auf die Rec Out 1/2 Ausgänge.

Bitte drehen Sie den Regler immer gegen den Uhrzeigersinn auf "Null", bevor Sie den Verstärker aus dem Standby Modus einschalten oder eine der Eingangswahl Taste betätigten.

Balance Einstellung

Mit dem Balance Einsteller haben Sie die Möglichkeit, das Lautstärke-Verhältnis zwischen dem linken und rechten Kanal zu verändern, um so eine Anpassung an schwierige ortliche Bedingungen vorzunehmen. Der Regler hat keinerlei Einflu auf die Rec Out 1/2 Ausgänge.

Eingangswahlschalter

Mit den Eingangswahltasten wahren Sie die entsprechende Tonquelle, die Sie horen möhen. Das laufende Musikprogramm kann gleichzeitig

über die Rec Out 1/2 Buchsen an ein Aufnahmegerät weitergeleitet werden. Dem entsprechend darauf während einer Aufnahme nicht auf eine andere Tonquelle umgeschaltet werden!

Tape Monitor

Über die Tape Monitor-Taste kann bei einem Aufnahmegerät mit Hinterbandkontrolle eine laufende Aufnahme abgehört und kontrolliert werden. Durch Ein- und Ausschalten der Tape Monitor Funktion konnen Sie Original und Aufnahme vergleichen.

Gegebenenfalls können Sie über diese Taste auch einen Signalprozessor "einschleifen".

Infrarot Fernbedienung

Die zum Lieferumfang gehörende Fernbedienung steuert die wichtigsten Funktionen der Azur 540A/640A Versteller.

Power - Mit dieser Taste schalten Sie das Gerät von der Bereitschaftsfunktion (Standby) in die Betriebsfunktion (On) und umgekehrt. Im Standby-Modus leuchtet die blaue Betriebsanzeige mit verminderter Helligkeit.

Mute - Stummschaltung. Die Eingangswahl Anzeige blinkt, bis die Funktion durch erneutes Drucken der Mute Taste aufgehoben wird.

Volume +/- -Fernsteuerung des Lautstärke-Reglers.

Des Weiteren kann über die entsprechend gekennzeichneten Tasten die Eingangswahl und die Tape Monitor Funktion gesteuert werden.

CAP5 - SCHUTZSCHALTUNG

Cambridge Audio hat für die Azur 540A / 640A Veränder spezielle Schutzschaltungen entwickelt, das CAP5-System. Es handelt sich im Wesentlichen um 5 Funktionen zur Absicherung gegen mögliche Defekte, Überlastungen oder Fehlbedienung:

Intelligentes System zur Erkennung von Verzerrungen

CAP5 erkennt Verzerrungen durch Überlastung oder Übersteuerung der Endstufe, sogenannte Clipping-Effekte, die den Klang erheblich beeinträchtigen und zu Beschädigungen der Lautsprecher und Teilen des Verständers führen können. CAP5 reduziert in so einem Fall automatisch die Lautstärke soweit, bis ein unverzerrtes Signal erkannt wird, bzw. die Verzerrungen unter 2% abfallen. Diese Wert hat sich bei ausgebigen Hörtests als unkritisch erwiesen.

Schutz gegen Überhitzung

CAP5 erkennt eine mögliche Überhitzung der Endstufen durch konstante Überwachung der Kühlkörper-Temperatur. Erreicht die Temperatur einen für die Endstufentransistoren kritischen Wert, schaltet der Versteller in einen Fehler-Modus, erkennbar durch doppeltes Blinken der Protection LED. Unter normalen Bedingungen können Sie den Versteller nach ca. 15 Minuten wieder in Betriebnehmen.

Wird der Verstärker über einen längeren Zeitraum stark belastet, oder mit niederohmigen Lautsprechern betrieben, ist unbedingt auf genugend Freiraum zur Wärmeableitung zu achten, andernfalls wird die Schutzschaltung sehr früh und entsprechend*häufig ansprechen!

Überwachung der Lautsprecherausgänge

Bei jedem Einschalten des Verständrakers aus dem Standby Modus kontrolliert CAP5 die Lautspracherausgabe bezüglich möglicher entstandener Kurzschlüsse. Wird ein Kurzschluß oder ein zu niederohmiger Lautspricher erkannt, verbleibt der Verständraker im Standby Modus. Erst nach Beseitigung des Fehlers ist das Einschalten des Gerätes möglich.

Erkennung von Gleichspannung

CAP5 erkennt eine für Lautspecher gefährliche Gleichspannung an den Lautspecherausgängen. Wird dies durch einen Fehler in der Endstufe verursacht, schaltet CAP5 den Veränder ab.

Gleichspannungsanteile können jedoch auch durch ein übersteuertes oder verzerrtes Eingangssignal entstehen. Wir dies nach Einschalten aus dem Standby Modus erkannt, wird zunachst die Lautstärke heruntergeregt.

Schutz gegen Überspannung und Überlastung

Durch umfassende Überwachung der Leistungsendstufe gewährleistet CAP5 sichere und konstante Arbeitsbedingungen für die Leistungstransistoren. Oft liegen Kontroll- und Regelschaltungen im Signalweg und begrenzen das Nutzsignal im Falle eines auftretenden Fehlers oder Problems. Nicht so beim CAP5 System!

Das Monitorsystem befindet sich nicht im Signalweg. Bei einem kritischen Betriebszustand wird der Veränder deshalb abgeschelt.

Anzeige	Fehler / Abhilfe
Die Protection LED blinkt für 4 Sekunden während der Verständiger versucht aus dem Standby Modus einschalten.	CAP5 hat eine zu geringe Impedanz am Laufsprecherausgang erkannt. Überprüften Sie die Lautsprecherterminals und Kabelverbindungen auf möglichke Kurzschlüsse und beseitigen Sie diese ggfls. Ist kein Kurzschluß vorhanden, liegt es möglicherweise daran, dass zu niederohmige Lautsprecher angeschlossen sind, bzw. die Gesamtimpedanz aus Gruppe A und Gruppe B zu niedrig ist. Entfernen Sie deshalb ein Boxenpaar.Sollete auch dann das Einschalten nicht möglich sein, ist eventuell das verbliebene Boxenpaar zu niederhömg oder es liegt ein Defekt an einem oder beiden Laufsprechemn vor.
Das Gerät hat während des Betriebes abgeschählt. Die Protection LED blinkt fortwährend In doppelten Intervallen.	CAP5 hat einen von Außen, bzw. durch den Benutzer verursachten Fehler oder eine Überlastung erkannt. Die Betriebstemperatur der Endstufe hat einen kritischen Wert erreicht. In der Regel liegt kein Defekt im Gerät vor, es sollte jedoch für entsprechende Abkühlung gesorgt werden. Unter normalen Betriebsbedingungen kann der Verständiger nach ca. 15 Minuten wieder eingeschiedt werden.
Das Gerät hat während des Betriebes abgeschählt. Die Protection LED blinkt fortwährend in 4 fahren Intervallen.	CAP5 hat einen von Außen, bzw. durch den Benutzer verurschten Fehler erkannt. Möglicherweise liegt ein Kurzschluß an den Lautsprecherausgängen vor. Überprüften Sie alle Anschüsse, Kabel und Lautsprecher und beseitigen Sie die Ursache.
Das Gerät hat während des Betriebes abgeschählt. Die Protection LED Ist an und flackert mit hoher Freqenz.	CAP5 hat einen internen Fehler am Gerät erkannt. Es wurde eine hohe Gleichspannung am Lautsprecherausgang festgestellt, welche die Lautsprecher gefährden konnte. Das Gerät ist nicht weiter benutzbar. Trennen Sie das Gerät von Stromnetz und wenden Sie sich an ihren Handler oder die zuständige Servicestelle um den Fehler zu haben.

PROBLEMBEHANDLUNG

Das Gerät ist ohne Strom

Kontrollieren Sie den korrekten und festen Sitz des Netzkabels in der Steckdose und am Gerät.

Überprüfen Sie die Funktion der Steckdose, eventuell durch Anschluß einer Lampe oder eines anderen Gerätes.

Kein Ton über die Laufsprecher

Möglicherweise befindet sich der Veränder noch im Standby Modus. Schalten Sieihn ein.

Überprüfen Sie alle Verbindungen zu den anderen Geräten und die Laufsprecheranschlüsse.

Eventuell ist die Tape Monitor-Funktion eingeschaltet. Schalten Sie diese ab, es sei dann, Sie möchten das Programm eines angeschlossenen Recorders wiedergeben.

Blinkt die LED der Eingangswahl? Schalten Sie die Mute-Funktion mit der Fernbedienung ab.

Kein Ton auf einem Kanal

Überprüfen Sie alle Verbindungen zu den anderen Geräten und die Laufsprecheranschlüsse.

Stellen Sie den Balance Regler in die Mittelposition.

Laute Storgeräutsche oder Brummen in den Lautsprechern

Überprüfen Sie verschiedene Tonquellen bezüglich der Störungen. Tritt das Problem nur bei einer Quelle auf (z.B. CD-Player), oder sind die Störungen nur auf einem Kanal zu horen, dann ist eventuell ein Verbindungskabel defekt. Sind die Störungen auf beiden Kanalen zu horen, handelt es sich meistens um Einstreuungen, verursicht durch externe Geräte oder kritische Kabelführung.

Es können keine Aufnahmen gemacht werden

Überprüfen Sie die Verbindungen zu den Tape In & Rec Out 1/2 Buchsen.

Diffuses Klangbild / Eingeschränkte Stereo Perspektive

Möglicherweise ist bei einer oder beiden Laufsprecherverbindungen die Polung vertauscht. Kontrollieren Sie den korrekten Anschluß von + & -.

Der Veränderer laßt sich nicht aus dem Standby Modus einschalten

Beachten Sie die Hinweise zum CAP5 System auf den Seiten 12 u. 13.

TECHNISCHE DATEN

	540A	640A
Ausgangsleistung	75W (an 4Ω)	100W (an 4Ω)
	50W (an 8Ω)	65W (an 8Ω)
Max. Leistungsaufnahme	515W	615W
Standby Leistungsaufnahme	6W	6W
THD (ungewichtet)	1kHz < 0,009%	1kHz < 0,005%
	20kHz < 0,09%	20kHz < 0,07%
Frequenzverhalten (-3dB)	5Hz - 50kHz	4Hz - 80kHz
Rauschabstand (ungewichtet)	92dB	92dB
Anstiegsgeschwindigkeit (Slew Rate) (an 8W Ω)	30V/uS	50V/uS
Abmessungen (HxBxT)
mm	100 x 430 x 310	100 x 430 x 310
Zoll	3,9 x 16,9 x 12,2	3,9 x 16,9 x 12,2
Gewicht
kg	7	7
Lbs	15,4	15,4

HAFTUNGSBESCHRANKUNG

Cambridge Audio garantiert Ohnen, dass these Productkeine Material- und Herstellungsfehler (wie im Folgenden naher erlautert) aufweist. Cambridge Audio repariert oder ersetzt (nach der freien Entscheidung von Cambridge Audio) these Producte oder ein eventuelles defektes Teil in thisem Produkt. Die Garantiedauer kann in den einzelnen Ländern unterschied sein. Wenn Sie Fragen zu der Garantie haben, wenden Sie sichitte an ihren Handler. Bewahren sie den Kaufnachweis immer auf.

Wenn Sie Garantieleistungen in Anspruch erhöhen, wenden Sie sichitte an den von Cambridge Audio autorisierten Handler, bei dem Sie das Produkt gekauft haben. Sollte dieser Handler nicht in der Lage sein, Ihr Cambridge Audio-Produkt zu reparieren, kann dieser das Produkt an Cambridge Audio oder eine autorisierte Cambridge Audio-Kundendienstelle zurücksenden. Das Produkt muss entweder in der Originalverpackung oder einer Verpackung, die einen gleichwertigen Schutz bietet, versandt werden.

Sie mussen einen Kaufnachweis in Form einer Kaufurkunde oder einer quittierten Rechnung vorlegen, wenn Sie einen Anspruch auf Garantieleistungen geltend machen. Aus thisem Kaufnachweis muss abzulesen sein, dass sich das Produkt im Garantiezeitraum befindet.

These Garantie wird ungültig, wenn (a) die bei der Herstellung angebrachte Seriennummer bei diesen Produkt geändert oder entfern wurde oder (b) diesen Produkt nicht bei einem von Cambridge Audio autorisierten Handler gekauft wurde. Wenden Sie sich an Cambridge Audio oder den lokalen Cambridge Audio-Vertrieb in Ihrigen Land, um sicher zu stellen, dass ihre Seriennummer nicht geändert wurde und/oder dass Sie bei einem von Cambridge Audio autorisierten Handler gekauft haben.

Die Garantie gilt nicht für kosmetische Schäden oder Schäden durch höhere Gewalt, Unfälle, unsachgemäß Behandlung, Unachtsamkeit, kommerziellen Einsatz oder durch Änderungen des Produkts bzw. von Teilen des Produkts. Diese Garantie umfasst keine Schäden durch unsachgemäß Betrieb, unsachgemäß Wartung oder Installation oder durch Reparaturen, die von anderen Personen als von Cambridge Audio oder einem Cambridge Audio- Handler oder einem autorisierten Kundendienstmitarbeiter, der von Cambridge Audio für das Ausführung von Garantieleistungen befugt ist, vorgenommen werden. Durch jeder nicht autorisierte Reparatur wird diese Garantie unwirksam. Diese Garantie gilt nicht für Produkte, die verkauf werden AS IS (WIE SIE SIND) oder WITH ALL FAULTS (MIT ALLEN FEHLERN).

DIE HAFTUNGSSANSPRÜCHE DES BENUTZERS BESCHRÄNKEN SICH AUF DIE IN DIESER GARANTIE ENTHALTENEN REPARATUREN ODER ERSATZLEISTUNGEN. CAMBRIDGE AUDIO HAFTET NICT FÜR ZUFällIGE ODER FOLGESCHÄDEN DURCH DIE VERLETZUNG IRGENDEINER AUSDRUCKLICHEN ODER IMPLIZITEN GARANTIE BEI DIESEM PRODUKT. AUBER DORT, WO DIES GESETZLICH UNTERSAGT IST, IST DIESE GARANTIE EXKLUSIV UND TRITT SIE AN DIE STEILLE ALLER ANDEREN AUSDRUCKLICHEN ODER IMPLIZITEN GARANTIEN, WELCHER ART AUCH IMMER, EINSCHLIEBLICH, ABER NICT BESCHRANKT AUF, VERKAUFSGARANTIE UND FUNKTIONGARANTIE FÜR EINEN PRAKTISCHEN ZWECK.

Einige Länder und US-Staaten erlauben keinen Ausschluss oder keine Beschchränkung von zufälligen oder Folgeschäden bzw. impliziten Garantien, so dass die oben genannten Ausschlüsse für Sie eventuell nicht gelten. Diese Garantie erteilt ihren spezifische gesetzliche Rechte; es ist auch möglich, dass Sie andere Rechtsansprüche haben, die in jedem Staat und jeder Land anders aussehen können.
