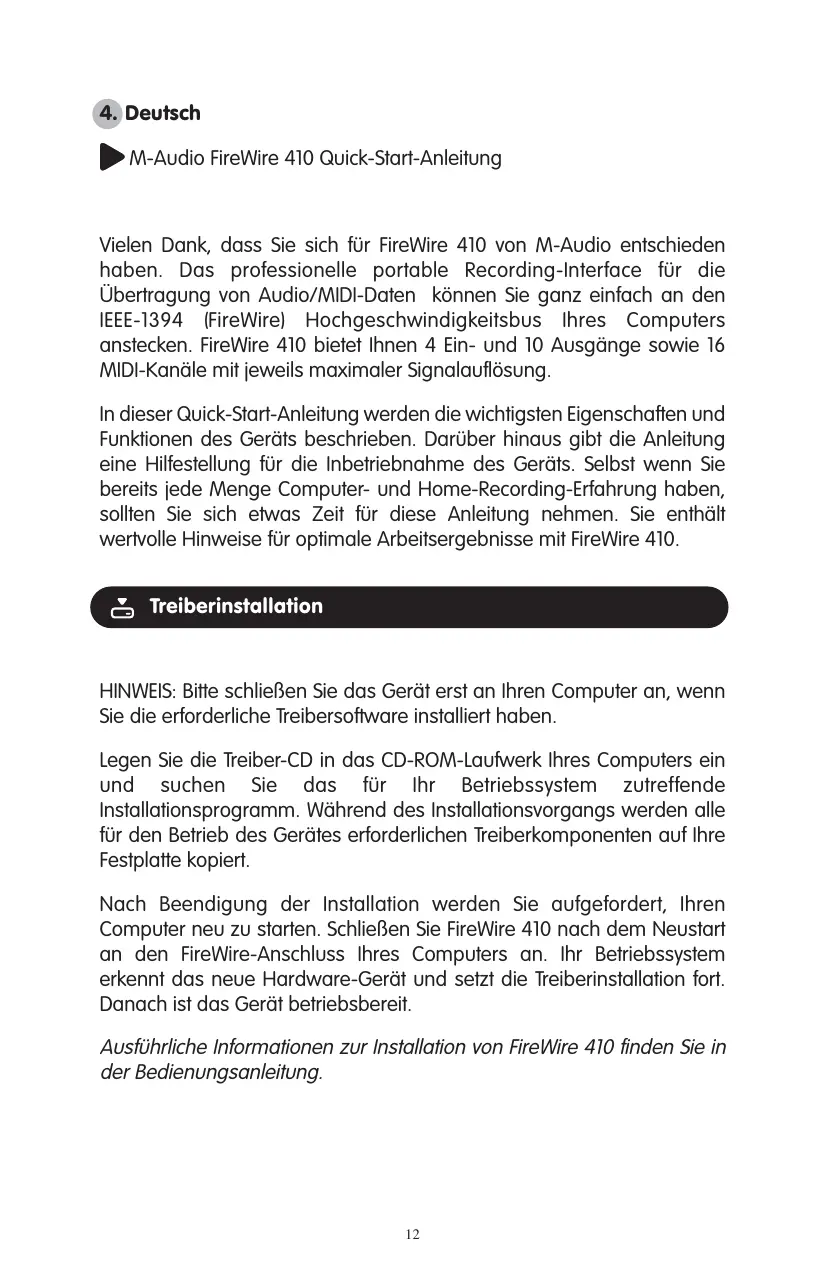

4. Deutsch M-Audio FireWire 410 Quick-Start-Anleitung

Vielen Dank, dass Sie sich für FireWire 410 von M-Audio entschieden haben. Das professionelle portable Recording-Interface für die Übertragung von Audio/MIDI-Daten können Sie ganz einfach an den IEEE-1394 (FireWire) Hochgeschwindigkeitsbus Ihres Computers anstecken. FireWire 410 bietet Ihnen 4 Ein- und 10 Ausgänge sowie 16 MIDI-Kanäle mit jeweils maximaler Signalauflösung. In dieser Quick-Start-Anleitung werden die wichtigsten Eigenschaften und Funktionen des Geräts beschrieben. Darüber hinaus gibt die Anleitung eine Hilfestellung für die Inbetriebnahme des Geräts. Selbst wenn Sie bereits jede Menge Computer- und Home-Recording-Erfahrung haben, sollten Sie sich etwas Zeit für diese Anleitung nehmen. Sie enthält wertvolle Hinweise für optimale Arbeitsergebnisse mit FireWire 410. Treiberinstallation

HINWEIS: Bitte schließen Sie das Gerät erst an Ihren Computer an, wenn Sie die erforderliche Treibersoftware installiert haben. Legen Sie die Treiber-CD in das CD-ROM-Laufwerk Ihres Computers ein und suchen Sie das für Ihr Betriebssystem zutreffende Installationsprogramm. Während des Installationsvorgangs werden alle für den Betrieb des Gerätes erforderlichen Treiberkomponenten auf Ihre Festplatte kopiert. Nach Beendigung der Installation werden Sie aufgefordert, Ihren Computer neu zu starten. Schließen Sie FireWire 410 nach dem Neustart an den FireWire-Anschluss Ihres Computers an. Ihr Betriebssystem erkennt das neue Hardware-Gerät und setzt die Treiberinstallation fort. Danach ist das Gerät betriebsbereit.

Ausführliche Informationen zur Installation von FireWire 410 finden Sie in der Bedienungsanleitung.

Schließen Sie die Ausgänge des Gerätes an Ihren Verstärker, Ihre Aktivlautsprecher, Ihr Surround-System, etc. an. Für 2-Kanal-StereoÜbertragungen nutzen Sie bitte die Ausgänge 1 und 2. Für MehrkanalSurround-Übertragungen stehen Ihnen 8 analoge Ausgänge zur Verfügung, an welche Sie bis zu 8 Aktivlautsprecher anschließen können. FireWire 410 bietet zwei separat regelbare Kopfhörer-Ausgänge. Die analogen Eingänge des Gerätes (Front- und Rückseite) sind für den Anschluss von Mikrofonen, Instrumenten oder anderen analogen LineGeräten ausgelegt. FireWire 410 bietet zudem einen optischen bzw. koaxial-digitalen S/PDIF-Ein- und Ausgang für digitale Audioquellen mit S/PDIF-Anschluss. Auf der Frontseite des Gerätes befindet sich der "Mic/Line"-Umschalter für die Aktivierung der an der Frontseite befindlichen Mikrofon- und Instrumenteneingänge. Der Schalter ist standardmäßig auf "Mic" eingestellt. Schalten Sie für die Aktivierung der auf der Rückseite befindlichen Line-Eingänge den Umschalter auf "Line". Solange sich der Umschalter auf "Line" eingestellt ist, stehen die Mic/InstrumentenEingänge nicht zur Verfügung. Sie werden erst wieder per Umschalten auf die Position "Mic" aktiviert. Darüber hinaus bietet FireWire 410 einen MIDI In sowie einen MIDI OutAnschluss für externe MIDI-Geräte.

Ausführliche Informationen zu den Anschlüssen des Gerätes finden Sie in der Bedienungsanleitung.

Über das Control Panel erhalten Sie Zugriff auf die Einstellungen des internen Mehrkanal-Mixers. Die 10 virtuellen Ausgänge des Mixers werden als Stereopaare verwaltet, wobei jedes dieser 5 Paare auf jeden beliebigen der 8 analogen bzw. der zwei digitalen Ausgänge des Gerätes geschaltet werden kann. Zusätzlich sind für jedes Stereopaar jeweils 2 virtuelle Auxiliary Sends für Outboard-Effekte oder 13

Kopfhörermixes verfügbar. Das Monitoring erfolgt vollkommen latenzfrei. Über das Control Panel können Sie unter anderem die Funktionen für den am Gerät befindlichen Pegelregler definieren sowie die Buffergröße und den Haupttaktgeber (Master-Clock) einstellen. Bitte beachten Sie, dass die für den Mixer programmierten Standardeinstellungen für ASIO-Direct- und WDM-Input-Monitoring zutreffen. Wenn Sie nicht mit den genannten Monitoring-Systemen arbeiten, müssen Sie die betreffenden Mixer-Einstellungen (Routing, Monitorpegel) im Control Panel ändern. Ausführliche Informationen zu diesem Punkt finden Sie in Abschnitt 11 der Bedienungsanleitung.

Für weitere Erläuterungen zu den Control-Panel-Einstellungen schlagen Sie bitte in der Bedienungsanleitung nach.
