Marque	CAMBRIDGE AUDIO
Modèle	FIREWIRE 410
Catégorie	Interface audio
Type de produit	Interface audio FireWire
Connexion	IEEE-1394 (FireWire)
Entrées analogiques	4 (2 mic/ligne sur face avant, 2 ligne sur face arrière)
Sorties analogiques	8 (4 paires stéréo)
Entrées/sorties numériques	S/PDIF coaxial et optique
MIDI	16 canaux d'entrée et sortie
Sorties casque	2
Résolution audio	Haute résolution (24 bits / 96 kHz ou plus)
Fonctions principales	Enregistrement et lecture audio multipiste, monitoring direct, mélangeur virtuel multicanal
Panneau de configuration	Mélangeur virtuel, réglages de latence, horloge maîtresse
Alimentation	Via bus FireWire (alimentation fournie par l'ordinateur)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Non applicable. Consulter un technicien agréé pour toute réparation.
Dimensions approximatives	220 x 170 x 45 mm
Poids approximatif	0,9 kg

FOIRE AUX QUESTIONS - FIREWIRE 410 CAMBRIDGE AUDIO

Comment installer le FireWire 410 ?

Ne connectez pas l'interface à l'ordinateur avant d'avoir installé les pilotes. Insérez le CD-ROM et exécutez le programme d'installation correspondant à votre système d'exploitation. Redémarrez l'ordinateur, puis connectez le FireWire 410 au port FireWire. L'ordinateur reconnaîtra le périphérique et finalisera l'installation.

Comment connecter les sorties audio ?

Connectez les sorties de la FireWire 410 à votre amplificateur, haut-parleurs actifs ou système surround. Pour un fonctionnement stéréo, utilisez les canaux 1 et 2. Pour une sortie multicanal, connectez jusqu'à huit haut-parleurs actifs aux huit sorties analogiques.

Comment utiliser le commutateur Mic/Line ?

En position "Mic", les entrées de micro/instrument de la face avant sont actives. En position "Line", les entrées de ligne de la face arrière sont actives. Les entrées Mic/Inst sont désactivées en position "Line".

Comment connecter un casque ?

Branchez un ou deux casques sur les sorties casque de la face avant de la FireWire 410.

Comment configurer le mélangeur virtuel ?

Ouvrez le panneau de configuration de la FireWire 410. Vous y trouverez un mélangeur virtuel avec dix sorties (cinq paires stéréo). Chaque paire peut être affectée à n'importe quelle sortie physique. Utilisez les départs auxiliaires pour créer des mixages casque ou un monitoring avec latence zéro.

Que faire si je n'ai pas de son ?

Vérifiez les connexions, assurez-vous que les pilotes sont correctement installés, et que le commutateur Mic/Line est dans la bonne position. Dans le panneau de configuration, vérifiez que les routes de signal sont correctement configurées.

Puis-je utiliser l'interface sans logiciel externe ?

Oui, le panneau de configuration permet un monitoring direct sans logiciel, mais pour l'enregistrement, un logiciel compatible ASIO ou WDM est recommandé.

Comment régler la taille de la mémoire tampon ?

Dans le panneau de configuration, vous pouvez sélectionner la taille de la mémoire tampon (buffer size) pour ajuster la latence. Une taille plus petite réduit la latence mais peut causer des craquements si le système n'est pas assez puissant.

L'interface est-elle alimentée par le port FireWire ?

Oui, la FireWire 410 est alimentée via le bus FireWire. Assurez-vous que votre ordinateur fournit suffisamment de puissance. Certains ordinateurs portables peuvent nécessiter une alimentation externe (non fournie).

Comment connecter des périphériques MIDI ?

Connectez la sortie MIDI de votre périphérique à l'entrée MIDI In de la FireWire 410, et inversement. La FireWire 410 prend en charge jusqu'à 16 canaux MIDI.

MODE D'EMPLOI FIREWIRE 410 CAMBRIDGE AUDIO

Utilisation du panneau de configuration .....7

3. Italiano 9

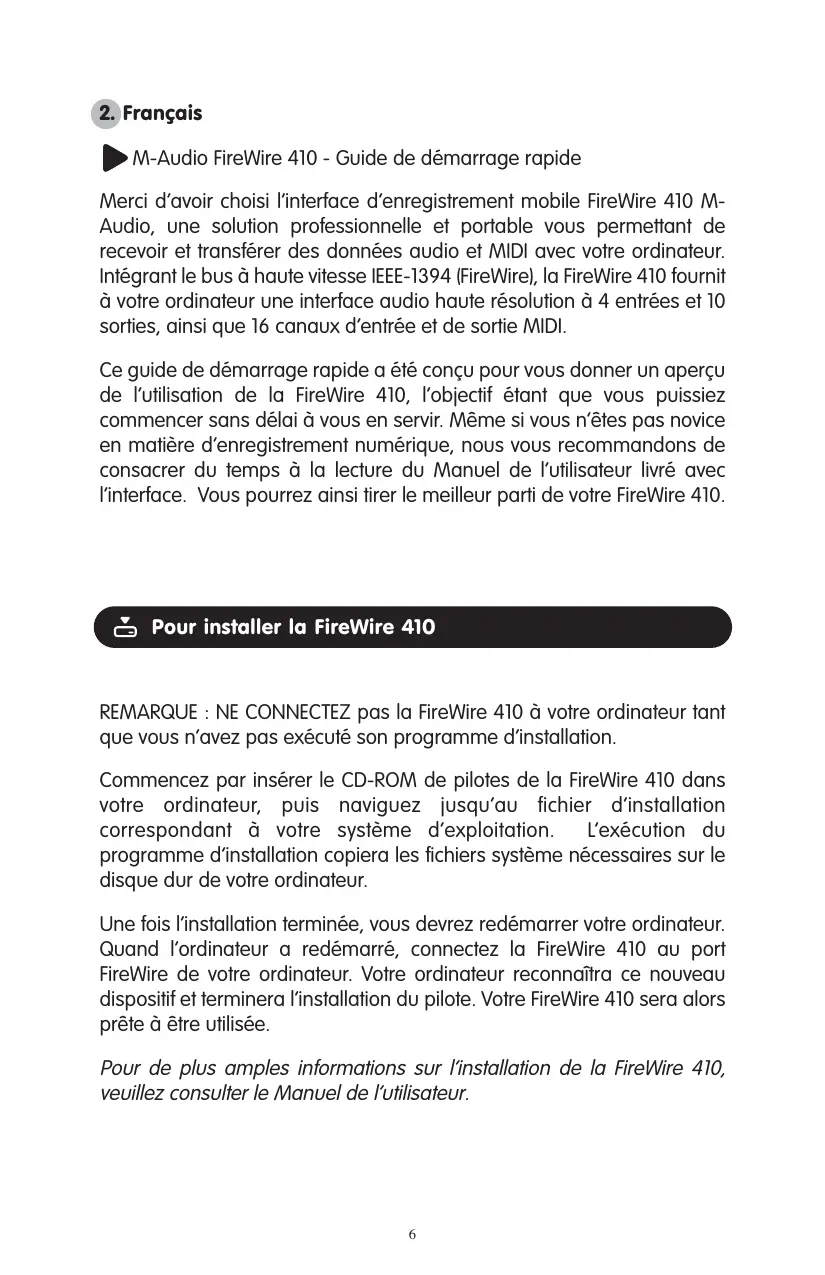

M-Audio FireWire 410 - Guide de démarrage rapide

Merci d'avoir choisi l'interface d'enregistrement mobile FireWire 410 M-Audio, une solution professionnelle et portable vous permettant de recevoir et transférer des données audio et MIDI avec votre ordinateur. Intégrant le bus à haute vitesse IEEE-1394 (FireWire), la FireWire 410 fournit à votre ordinateur une interface audio haute résolution à 4 entrées et 10 sorties, ainsi que 16 canaux d'entrée et de sortie MIDI.

Ce guide de démarrage rapide a été conçu pour vous donner un aperçu de l'utilisation de la FireWire 410, l'objectif étant que vous puissiez commencer sans délai à vous en servir. Même si vous n'êtes pas novice en matière d'enregistrement numérique, nous vous recommandons de consacrer du temps à la lecture du Manuel de l'utilisateur livré avec l'interface. Vous pourrez ainsi tirer le meilleur parti de votre FireWire 410.

Pour installer la FireWire 410

REMARQUE : NE CONNECTEZ pas la FireWire 410 à votre ordinateur tant que vous n'avez pas exécuté son programme d'installation.

Commencez par insérer le CD-ROM de pilotes de la FireWire 410 dans votre ordinateur, puis naviguez jusqu'au fichier d'installation correspondant à votre système d'exploitation. L'exécution du programme d'installation copiera les fichiers système nécessaires sur le disque dur de votre ordinateur.

Une fois l'installation terminée, vous devrez redémarrer votre ordinateur. Quand l'ordinateur a redémarré, connectez la FireWire 410 au port FireWire de votre ordinateur. Votre ordinateur reconnaîtra ce nouveau dispositif et terminera l'installation du pilote. Votre FireWire 410 sera alors prête à être utilisée.

Pour de plus amples informations sur l'installation de la FireWire 410, veuillez consulter le Manuel de l'utilisateur.

Connectez les sorties de la FireWire 410 sur votre amplificateur, vos haut-parleurs actifs ou votre système surround. Pour le fonctionnement stéréo, les sorties par défaut sont les canaux 1 et 2. Pour obtenir une sortie surround multicanal, vous pouvez connecter jusqu'à huit haut-parleurs actifs aux huit sorties analogiques de la FireWire 410.

Si vous souhaitez effectuer un monitoring en utilisant un casque d'écoute, connectez un ou deux casques sur les sorties casque de la FireWire 410.

Connectez vos micros, instruments et autres sources analogiques de niveaux de ligne sur les entrées analogiques de la face avant ou arrière de la FireWire 410. Connectez vos dispositifs numériques S/PDIF sur l'E/S numérique coaxiale ou optique de la FireWire 410.

Vous remarquerez sur la face avant la présence d'un commutateur "Mic/Line". Par défaut, ce commutateur est réglé en position "Mic", ce qui active les entrées de micro/instrument de la face avant. Si vous désirez utiliser les entrées de ligne de la face arrière, enfoncez ce commutateur en position "Line". Il ne sera alors plus possible d'entendre ou d'utiliser les entrées Mic/Inst tant que le commutateur n'aura pas été réglé de nouveau sur la position "Mic".

Connectez votre ou vos dispositif(s) MIDI externe(s) sur les connecteurs MIDI In (entrée MIDI) et MIDI Out (sortie MIDI) de la FireWire 410

Pour de plus amples informations sur les connexions matérielles de la FireWire 410, veuillez consulter le Manuel de l'utilisateur.

Utilisation du panneau de configuration

Dans le panneau de configuration, vous trouverez un mélangeur virtuel multicanal doté de dix sorties virtuelles (sur cinq paires stéréo). Chaque paire de sortie peut être acheminé sur n'importe laquelle des huit sorties analogiques ou des deux sorties numériques de la FireWire 410. De plus, deux départs auxiliaires virtuels sont disponibles pour chaque paire stéréo, départs à utiliser avec des effets externes, pour créer des mixages casque et pour obtenir un monitoring avec latence zéro. Le

panneau de configuration vous permet également d'afacter une fonction à la commande matérielle de réglage de niveau, de sélectionner la taille de la mémoire tampon, de régler l'horloge maîtresse, ainsi que de configurer nombreuses autres importantes fonctions.

Veuillez noter que les réglages par défaut du mélangeur du Panneau de configuration supposent que vous soyez en mesure d'effectuer le monitoring direct via pilote ASIO ou le monitoring des entrées via pilote WDM. Si vous souhaitez monitoriser les instruments ou dispositifs que vous avez connectés aux entrées de la FireWire 410 sans avoir recours à ces types de monitoring, vous devrez configurer le mélangeur de la FireWire 410 en acheminant ces canaux et réglant leurs niveaux de monitoring. Reportez-vous à la section 11 du Manuel de l'utilisateur pour de plus amples informations à ce sujet.

Pour des informations détaillées concernant l'utilisation du Panneau de configuration de la FireWire 410, reportez-vous également au Manuel de l'utilisateur.
